Расчёт освещения строительной площадки Наружное освещение

Расчёт освещения строительной площадки Наружное освещение

• Основная задача системы освещения — это создание идеальных условий для зрения, при которых наиболее эффективно могут быть выполнены самые различные процессы.

Расчёт наружного освещения порядок расчёта Определить по стройгенплану геометрические размеры строительной площадки (ширину в и длину а). Замеряем ширину строительной площадки масштабной линейкой и находим её значение на чертеже: в 2 ( сантиметров) и в 1 ( метров)

Расчёт наружного освещения 2. Определяем масштаб стройгенплана М = в 1 / в 2 3. Определяем длину строительной площадки Замеряем длину строительной площадки масштабной линейкой и находим её значение на чертеже: а 2 ( сантиметров). Длина строительной площадки равна а 1= М · а 2

Расчёт наружного освещения 4. Определяем площадь строительной площадки S = а 1 · в 1 ( квадратных метров).

5. Для создания требуемой нормами освещённости на той или иной территории устанавливаются прожектора или светильники. Наружное освещение строительных площадок осуществляется преимущественно прожекторами заливающего света. Находим норму освещённости для территории строительства в районе производства работ р УД = 0, 4 Вт / м 2 (таблица № 1)

Удельные показатели мощности. Таблица № 1 Наименьшая освещенность Е, ЛК Удельная мощность Р, Вт/кв. м Территория строительства в районе производства работ 2 0. 4 Главные проходы и проезды 3 5 Второстепенные проходы и проезды 1 2. 5 0. 5 1. 5 Места производства механизированных земляных и бетонных работ 7 1 Монтаж строит. конструкций и каменная кладка 20 3 Такелажные работы, склады 10 2 Свайные работы 3 0. 6 Компрессорные и насосные станции, котельные. 10 5 Отделочные работы 50 15 Механические, столярные, малярные цехи и мастерские, общественные помещения. 50 15 Общежития и квартиры 40 14 Наименование потребителей Охранное освещение

6. Выбираем тип прожектора и тип источника света и мощность лампы, таблица № 2. 6. Тип прожектора ПЗС – 45, Тип источника света ЛН 220 -1000, Мощность лампы РЛАМПЫ = 1000 Вт. Прожектор заливающего света с лампой Опоры железобетонные Два прожектора заливающего света, установленные на железобетонной опоре

Расчёт наружного освещения Таблица № 2 Тип прожектора Тип лампы Мощность ВТ Максимальная сила света ккандел. ПЗС - 25 ЛН 220 -200 16, 0 ПЗС - 35 ЛН 220 -500 50 ПЗС - 45 ЛН 220 -1000, 1500 ДРЛ – 400, 700 1000, 1500 400, 700 13, 0 ПСМ – 50 - 2 ПЖ 220 -1000 ДРЛ – 400, 700 1000 64, 0 ПКН – 1500 - КГ 220 -1500, 2000 90, 0 ПЗР - 250 ДРЛ 250 11, 0 ПФС – 45 - 1 ПЖ 220 -1000 75, 0 14, 0

Расчёт наружного освещения 7. Число прожекторов, необходимое для освещения заданной площади, по методу удельной мощности определяется по формуле: р УД = 0, 4 Вт / м 2 (таблица № 1) S – площадь стройплощадки м 2 Р ЛАМПЫ – мощность лампы (таблица № 2) Полученный результат округляем до большего целого числа для обеспечения необходимой освещённости.

Расчёт наружного освещения 8. Определение потребной мощности для наружного освещения: 8. Р НО = п Р ЛАМПЫ (Вт). п – число прожекторов. Р ЛАМПЫ – мощность лампы

Расчёт внутреннего освещения Основная задача при расчёте освещения, создаваемого осветительной установкой, cостоит в определении числа и мощности осветительных приборов.

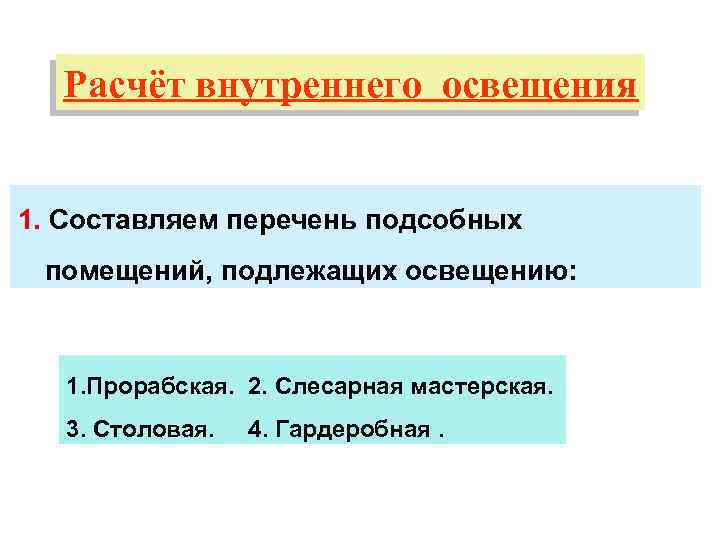

Расчёт внутреннего освещения 1. Составляем перечень подсобных помещений, подлежащих освещению: 1. Прорабская. 2. Слесарная мастерская. 3. Столовая. 4. Гардеробная.

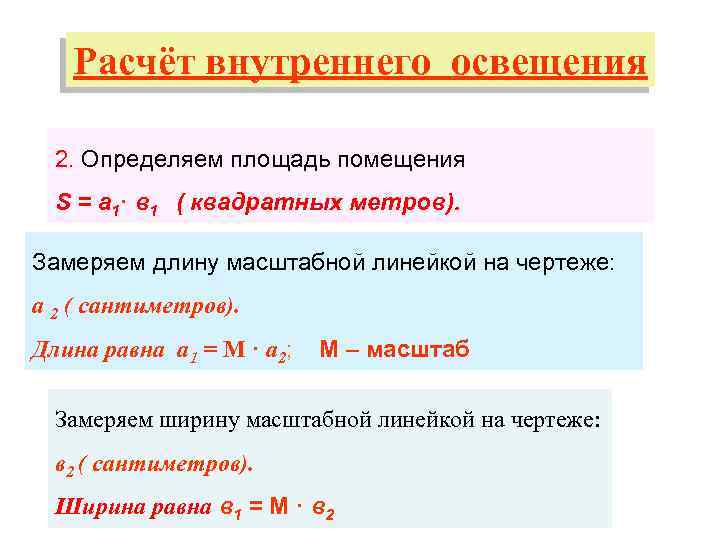

Расчёт внутреннего освещения 2. Определяем площадь помещения S = а 1· в 1 ( квадратных метров). Замеряем длину масштабной линейкой на чертеже: а 2 ( сантиметров). Длина равна а 1 = М · а 2; М – масштаб Замеряем ширину масштабной линейкой на чертеже: в 2 ( сантиметров). Ширина равна в 1 = М · в 2

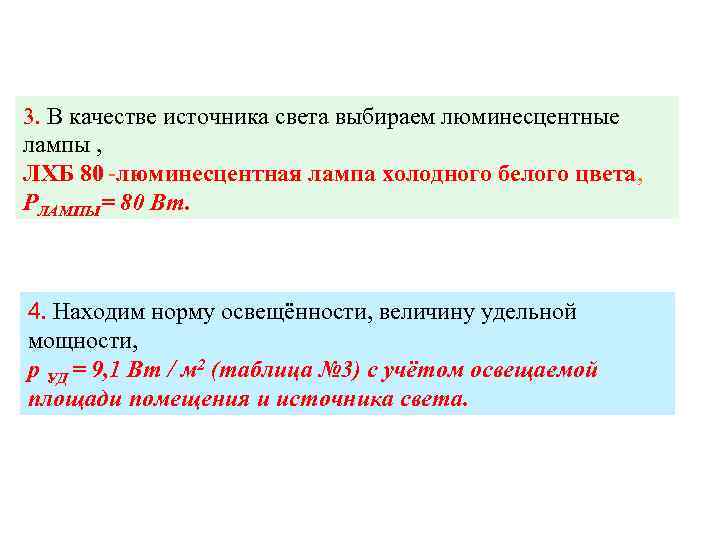

3. В качестве источника света выбираем люминесцентные лампы , ЛХБ 80 -люминесцентная лампа холодного белого цвета, РЛАМПЫ= 80 Вт. 4. Находим норму освещённости, величину удельной мощности, р УД = 9, 1 Вт / м 2 (таблица № 3) с учётом освещаемой площади помещения и источника света.

Таблица № 3 Значение удельных мощностей для одной из групп светильников с люминесцентными лампами при Е = 100 лк Расчетная высота подвеса светиль ни ка, h, м Площадь помеще ния, S, м 2 Удельная мощность Руд (Вт/м 2) для светильников с люминесцентными лампами ЛБ 40, 65 2 3 ЛД 40, ЛБ 80, ЛХБ 40, 65, ЛТ 40, 65 ЛХБ 80, ЛТБ 80, ЛД 65, ЛДЦ 40 ЛД 80, ЛДЦ 65, ЛДЦ 80 10 15 10, 1 11, 6 13, 2 15, 5 15 25 8, 5 9, 6 10, 8 12, 9 25 50 7, 0 8, 0 9, 1 10, 4 50 150 5, 7 6, 7 7, 7 8, 8 150 300 5, 1 6, 0 6, 7 7, 8 более 300 4, 5 5, 4 6, 3 7, 2

Расчёт внутреннего освещения 5. Определяем число ламп, необходимое для освещения заданной площади, по методу удельной мощности по формуле: р УД = 9, 1 Вт / м 2 (таблица № 3) S – площадь подсобного помещения м 2 Р ЛАМПЫ – мощность лампы (таблица № 3) Полученный результат округляем до большего целого числа для обеспечения необходимой освещённости.

Расчёт внутреннего освещения 6. Определяем потребную мощность для внутреннего освещения: Р ВО = п · т · Р ЛАМПЫ (Вт). п – число ламп; т – число подсобных помещений Р ЛАМПЫ – мощности лампы

конец
