Расчетной называется нагрузка по которой выбирают

• Расчетной называется нагрузка, по которой выбирают номинальную мощность источников питания и пропускную способность элементов системы электроснабжения (сечение проводников, мощность трансформаторов). • Для одного электроприемника: Sр=Sном Iр=Iном

• Группа приемников, работающих согласованно друг с другом в регулярном режиме. 1. Составляют графики нагрузки группы за расчетный максимально загруженный технологический цикл 2. определяют максимумы этих графиков при заданных (10, 15, 30, 1 час) интервалах усреднения нагрузок. Если сечение выше 10 мм 2 , токи 50 А и выше, то – 30 мин. Где kз – коэффициент загрузки

• Расчетная полная мощность Ток • Часто группа электроприемников, каждый из которых работает в переменном режиме независимо от других (например, металлообрабатывающие станки мех. цехов), расчетной должна считаться наиболее вероятная максимальная, усредненная за определенные интервалы времени нагрузка за наиболее загруженную смену. • Интервал обычно 30 минут.

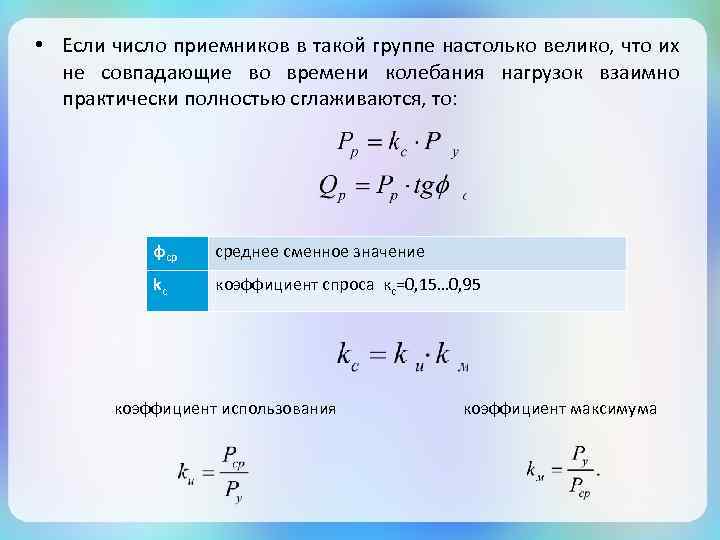

• Если число приемников в такой группе настолько велико, что их не совпадающие во времени колебания нагрузок взаимно практически полностью сглаживаются, то: φср среднее сменное значение kc коэффициент спроса кс=0, 15… 0, 95 коэффициент использования коэффициент максимума

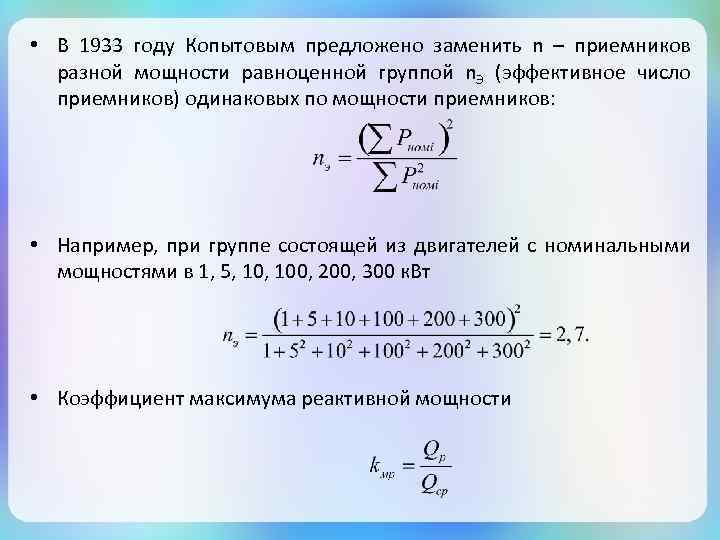

• В 1933 году Копытовым предложено заменить n – приемников разной мощности равноценной группой n. Э (эффективное число приемников) одинаковых по мощности приемников: • Например, при группе состоящей из двигателей с номинальными мощностями в 1, 5, 100, 200, 300 к. Вт • Коэффициент максимума реактивной мощности

• Из-за большей равномерности графиков реактивной мощности kмр=1, при nэ 10; kмр=1, 1, при nэ<10. • Расчетное значение тангенса • где Qм – 30 -минутная реактивная мощность во время максимума активной мощности. • Пусковая мощность для АД:

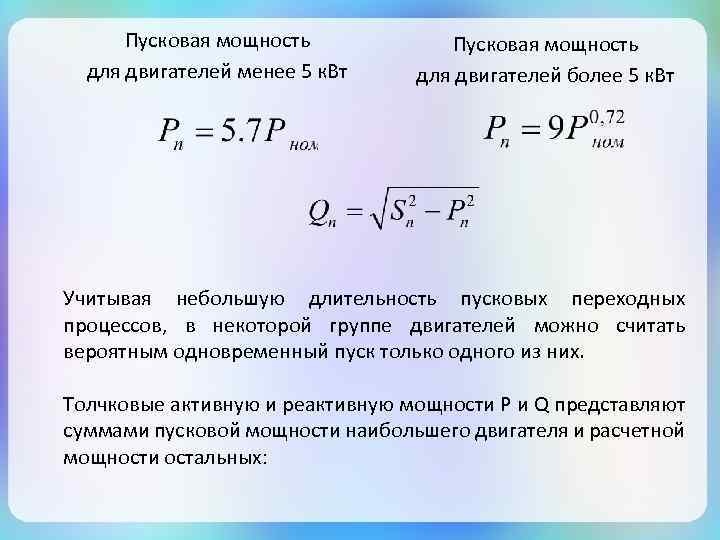

Пусковая мощность для двигателей менее 5 к. Вт Пусковая мощность для двигателей более 5 к. Вт Учитывая небольшую длительность пусковых переходных процессов, в некоторой группе двигателей можно считать вероятным одновременный пуск только одного из них. Толчковые активную и реактивную мощности P и Q представляют суммами пусковой мощности наибольшего двигателя и расчетной мощности остальных:

Pном max номинальная мощность наибольшего двигателя Py установленная мощность группы Q рассчитывается аналогично. Большие толчковые нагрузки возникают неизменно при одновременном самозапуске большого числа двигателей в случае восстановления напряжения после кратковременного перерыва.

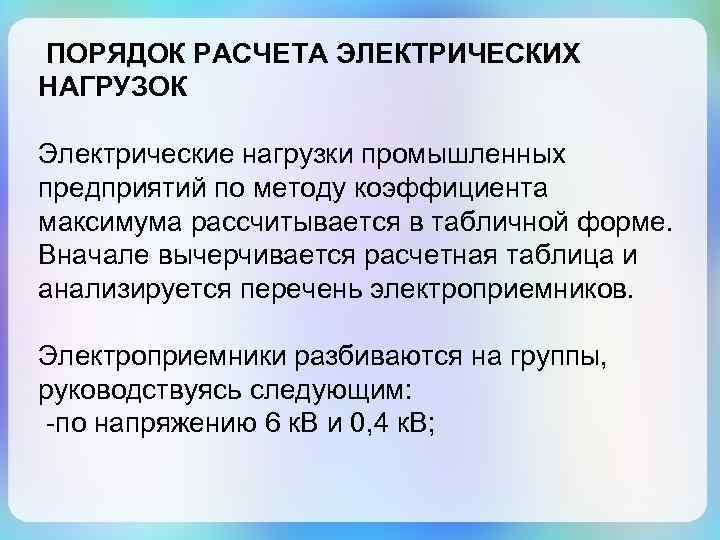

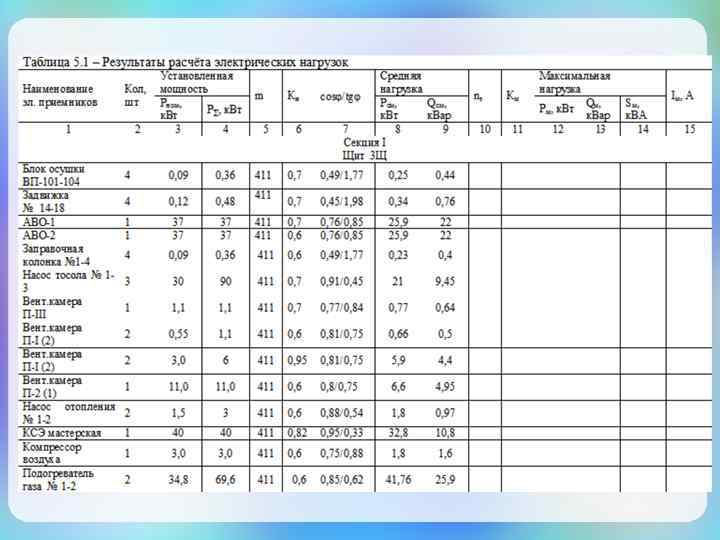

ПОРЯДОК РАСЧЕТА ЭЛЕКТРИЧЕСКИХ НАГРУЗОК Электрические нагрузки промышленных предприятий по методу коэффициента максимума рассчитывается в табличной форме. Вначале вычерчивается расчетная таблица и анализируется перечень электроприемников. Электроприемники разбиваются на группы, руководствуясь следующим: -по напряжению 6 к. В и 0, 4 к. В;

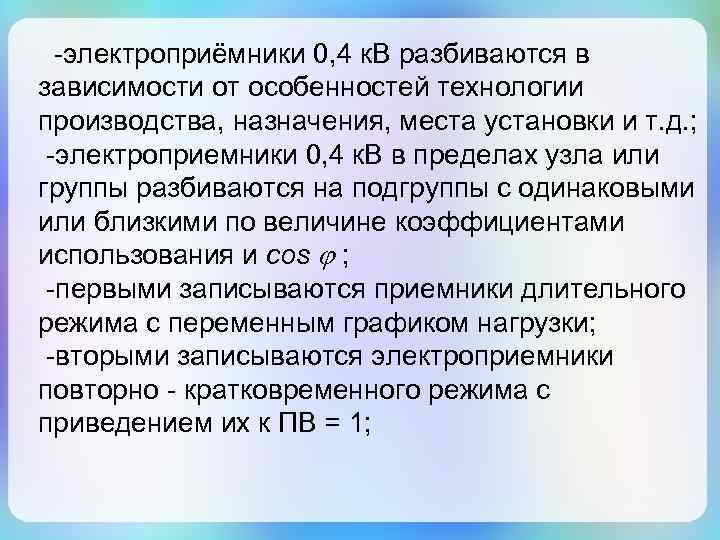

-электроприёмники 0, 4 к. В разбиваются в зависимости от особенностей технологии производства, назначения, места установки и т. д. ; -электроприемники 0, 4 к. В в пределах узла или группы разбиваются на подгруппы с одинаковыми или близкими по величине коэффициентами использования и cos ; -первыми записываются приемники длительного режима с переменным графиком нагрузки; -вторыми записываются электроприемники повторно - кратковременного режима с приведением их к ПВ = 1;

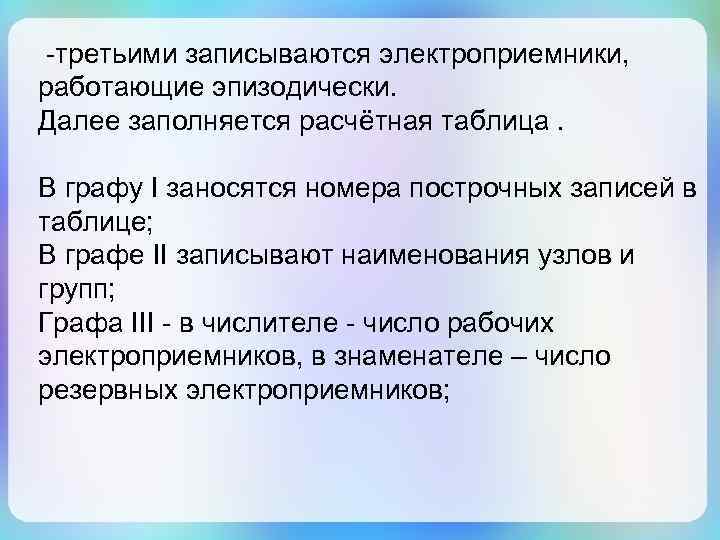

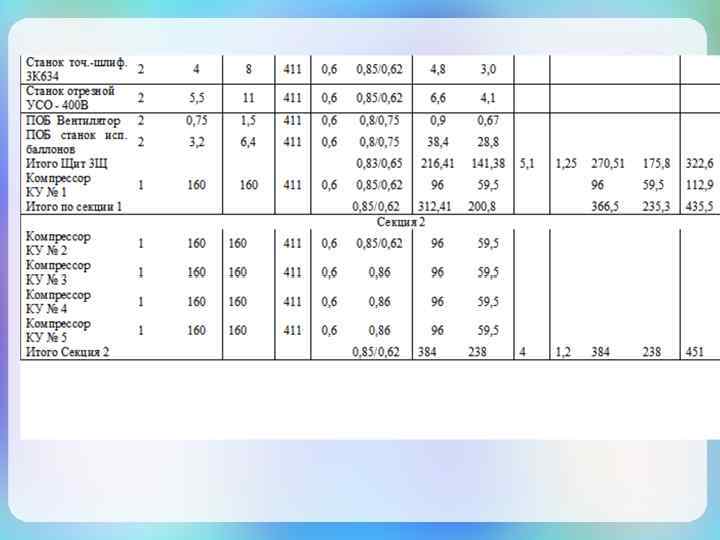

-третьими записываются электроприемники, работающие эпизодически. Далее заполняется расчётная таблица. В графу I заносятся номера построчных записей в таблице; В графе II записывают наименования узлов и групп; Графа III - в числителе - число рабочих электроприемников, в знаменателе – число резервных электроприемников;

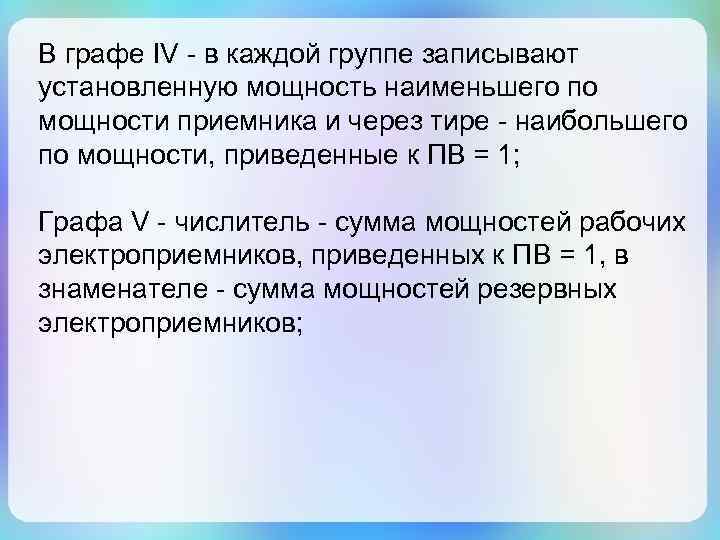

В графе IV - в каждой группе записывают установленную мощность наименьшего по мощности приемника и через тире - наибольшего по мощности, приведенные к ПВ = 1; Графа V - числитель - сумма мощностей рабочих электроприемников, приведенных к ПВ = 1, в знаменателе - сумма мощностей резервных электроприемников;

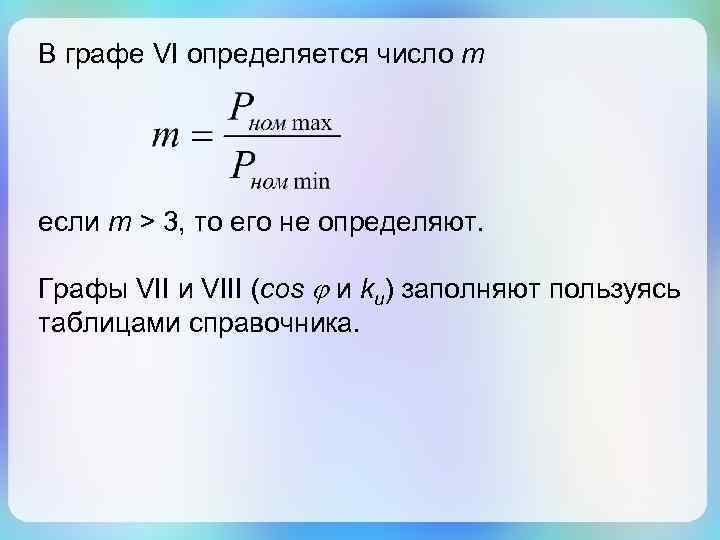

В графе VI определяется число m если т > 3, то его не определяют. Графы VII и VIII (cos и kи) заполняют пользуясь таблицами справочника.

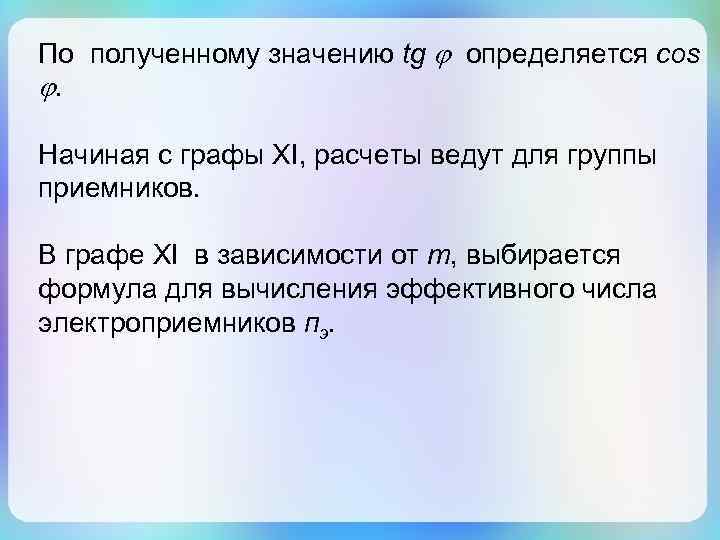

По полученному значению tg определяется cos . Начиная с графы XI, расчеты ведут для группы приемников. В графе XI в зависимости от т, выбирается формула для вычисления эффективного числа электроприемников пэ.

При числе приемников в группе 4 и более и соблюдении условия Эффективное число электроприемников равно

При m > 3 и kи > 0, 2 эффективное число электроприемников рассчитывается по формуле В графе XII определяется коэффициент мощности kм по известному эффективному числу электроприемников пэ и коэффициенту использования kи.

Графа XIII - зная коэффициент мощности kм и среднюю расчетную активную Рсм и реактивную Qсм мощность определяют максимальную нагрузку В графу XV записывают полная максимальная мощность, которая вычисляется по формуле

В графе XVI определяют расчётный максимальный ток для электроприёмников переменного тока Координаты центра нагрузок вычисляют по формулам

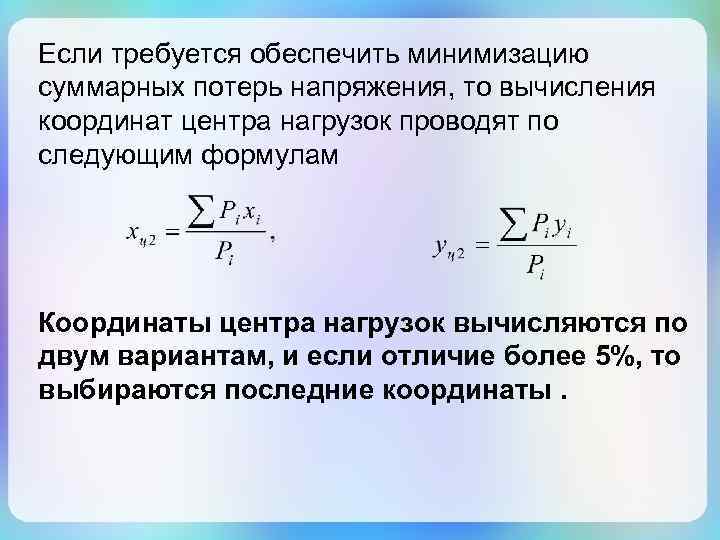

Если требуется обеспечить минимизацию суммарных потерь напряжения, то вычисления координат центра нагрузок проводят по следующим формулам Координаты центра нагрузок вычисляются по двум вариантам, и если отличие более 5%, то выбираются последние координаты.
