Расчетно-конструктивная схема поперечной рамы а – нагрузка, действующая

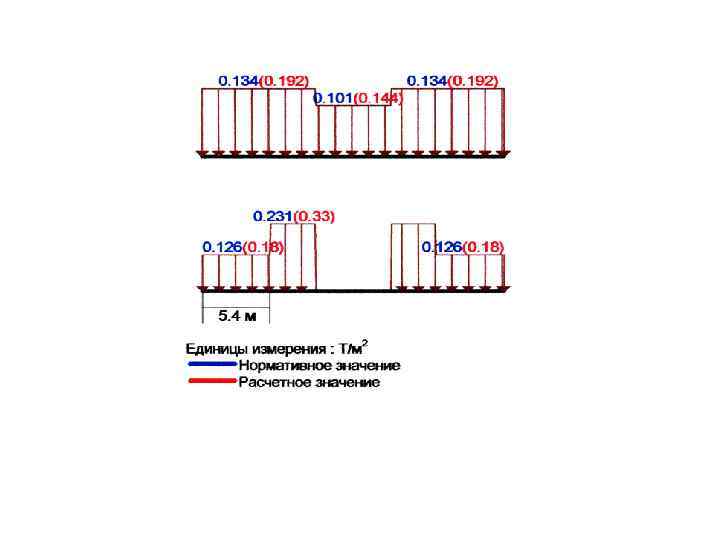

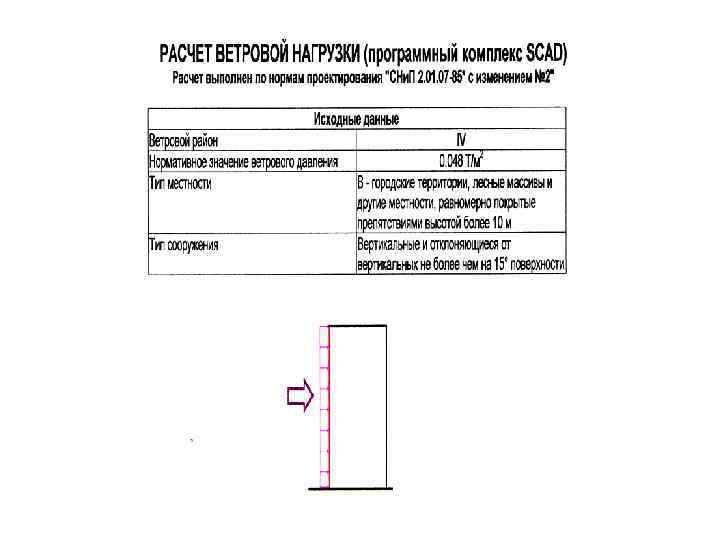

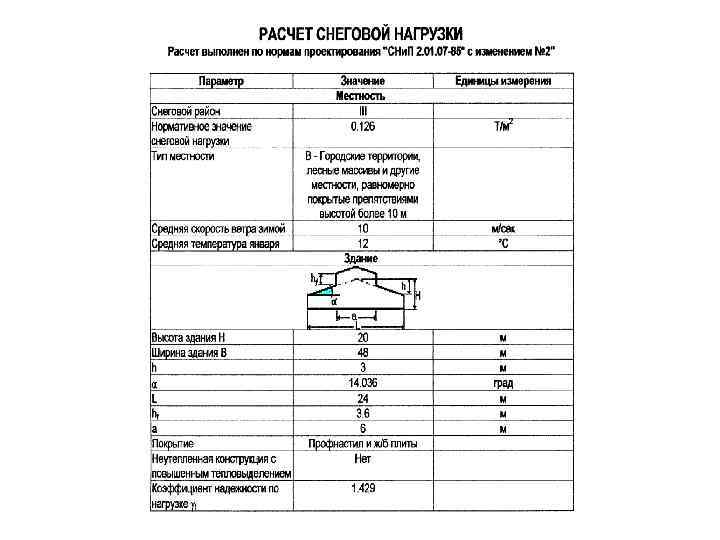

Расчетно-конструктивная схема поперечной рамы а – нагрузка, действующая на поперечную раму Нагрузки от фонаря условно не показаны (учтены в Psn 1 и Gb 1)

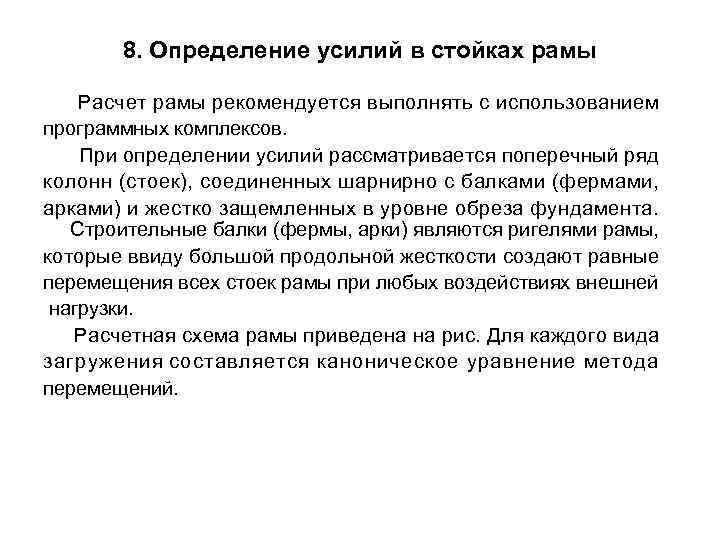

8. Определение усилий в стойках рамы Расчет рамы рекомендуется выполнять с использованием программных комплексов. При определении усилий рассматривается поперечный ряд колонн (стоек), соединенных шарнирно с балками (фермами, арками) и жестко защемленных в уровне обреза фундамента. Строительные балки (фермы, арки) являются ригелями рамы, которые ввиду большой продольной жесткости создают равные перемещения всех стоек рамы при любых воздействиях внешней нагрузки. Расчетная схема рамы приведена на рис. Для каждого вида загружения составляется каноническое уравнение метода перемещений.

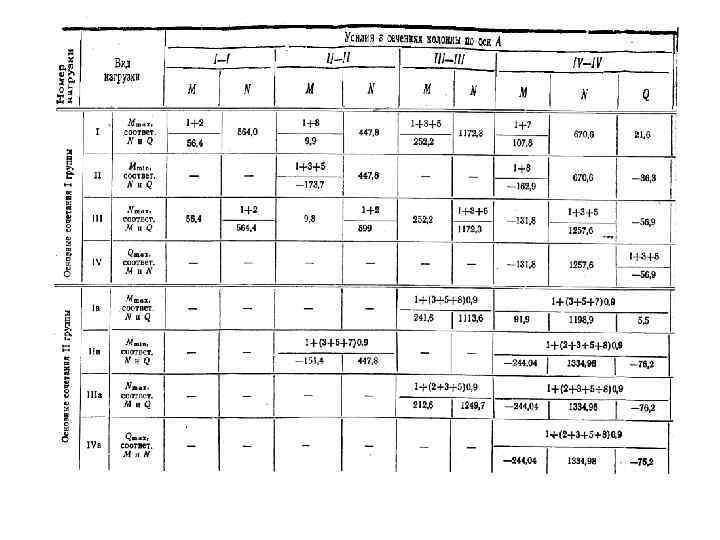

9. Сочетания нагрузок и соответствующие им усилия в сечениях колонны Расчетные усилия воздействия. различных нагрузок в сечениях колонны поперечной рамы сводим в табл. и определяем основные сочетания нагрузок I и II групп. В основное сочетание нагрузок I группы включаем постоянную нагрузку (загружение № 1) и одну из кратковременных, величину которой принимаем без снижения ( ) Вертикальные и горизонтальные крановые нагрузки считаем за одну кратковременную. Для колонны по оси Б предусматриваем одновременное кратковременное воздействие четырех кранов (два в левом пролете, два – в правом пролете), для чего полученные расчетные усилия от двух сближенных кранов удваиваем, и умножаем на усредненный коэффициент сочетаний В основное сочетание нагрузок II-ой группы включаем постоянную нагрузку (№ 1) и две или более кратковременные нагрузки, величины которых умножаем на

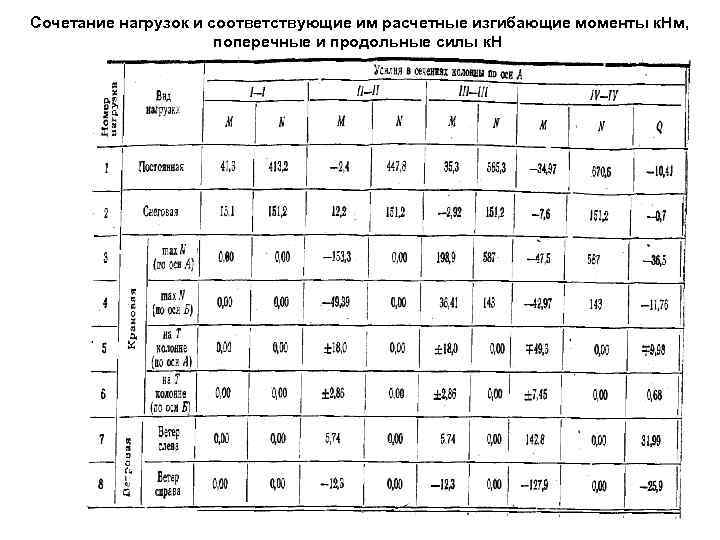

Сочетание нагрузок и соответствующие им расчетные изгибающие моменты к. Нм, поперечные и продольные силы к. Н
