* Расчетно-графическая работа Тема: Расчет параметров и выбор оборудования для транспортировки реактивного топлива. Факультет: Мехатроники и автоматизации Группа: ЭМА-21 Студент: Алиев М. С, Преподаватель: Бирюков В. В. Новосибирск, 2015 1
* Цель работы * Спроектировать трубопровод для перекачки реактивного топлива до потребителя. * Исходные данные * № варианта: 17; * Длина трубопровода: 814 км; * Годовой объем транспортировки: 3. 7 млн. т. * Нефтепродукт: Реактивное топливо; * Регион: Европейская часть; * Категория трубопровода: I; * Разность нивелирных отметок : 47 * Минимальная температура грунта: 268 2

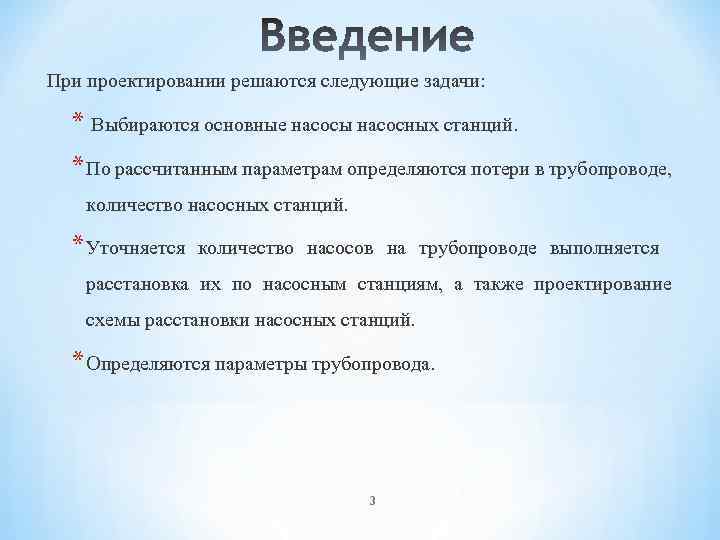

При проектировании решаются следующие задачи: * Выбираются основные насосы насосных станций. * По рассчитанным параметрам определяются потери в трубопроводе, количество насосных станций. * Уточняется количество насосов на трубопроводе выполняется расстановка их по насосным станциям, а также проектирование схемы расстановки насосных станций. * Определяются параметры трубопровода. 3

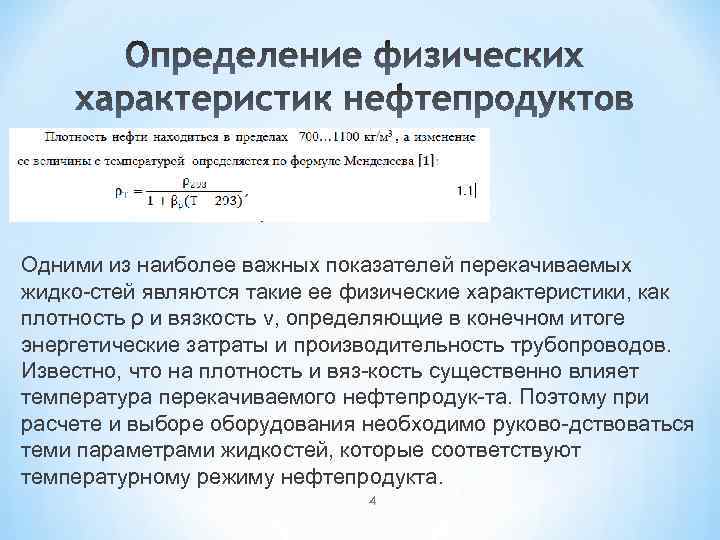

Одними из наиболее важных показателей перекачиваемых жидко стей являются такие ее физические характеристики, как плотность ρ и вязкость ν, определяющие в конечном итоге энергетические затраты и производительность трубопроводов. Известно, что на плотность и вяз кость существенно влияет температура перекачиваемого нефтепродук та. Поэтому при расчете и выборе оборудования необходимо руково дствоваться теми параметрами жидкостей, которые соответствуют температурному режиму нефтепродукта. 4

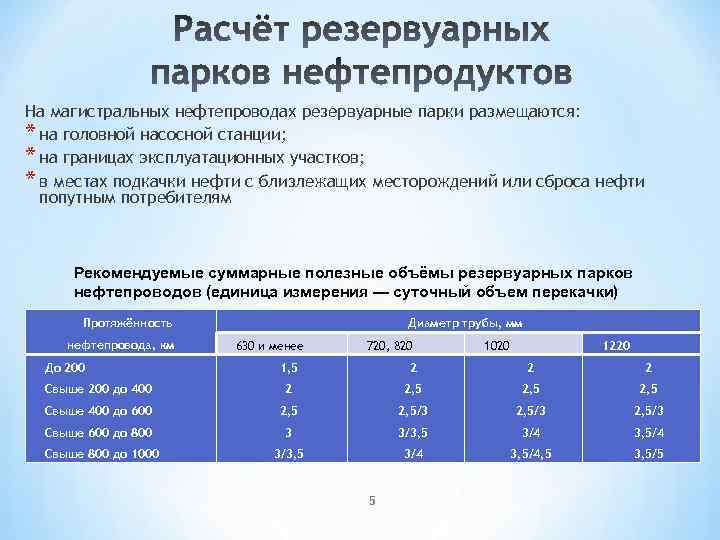

На магистральных нефтепроводах резервуарные парки размещаются: * на головной насосной станции; * на границах эксплуатационных участков; * в местах подкачки нефти с близлежащих месторождений или сброса нефти попутным потребителям Рекомендуемые суммарные полезные объёмы резервуарных парков нефтепроводов (единица измерения — суточный объем перекачки) Протяжённость нефтепровода, км До 200 Диаметр трубы, мм 630 и менее 720, 820 1020 1220 1, 5 2 2 2 Свыше 200 до 400 2 2, 5 Свыше 400 до 600 2, 5/3 Свыше 600 до 800 3 3/3, 5 3/4 3, 5/4 Свыше 800 до 1000 3/3, 5 3/4 3, 5/4, 5 3, 5/5 5

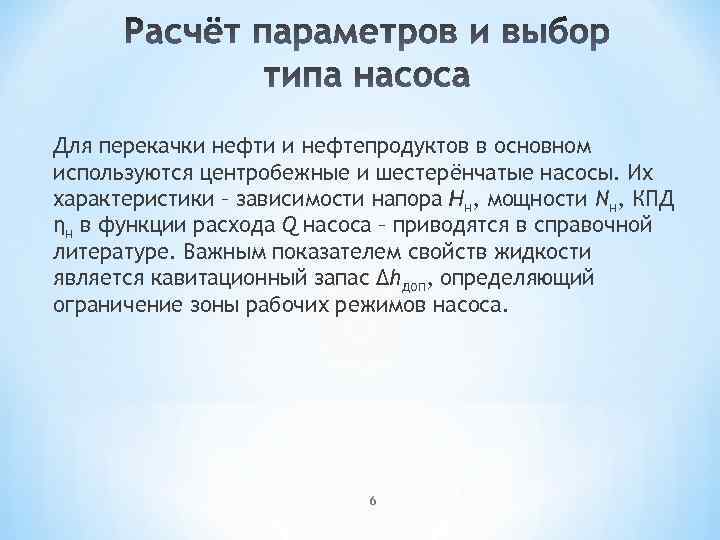

Для перекачки нефти и нефтепродуктов в основном используются центробежные и шестерёнчатые насосы. Их характеристики – зависимости напора Нн, мощности Nн, КПД ηн в функции расхода Q насоса – приводятся в справочной литературе. Важным показателем свойств жидкости является кавитационный запас Δhдоп, определяющий ограничение зоны рабочих режимов насоса. 6

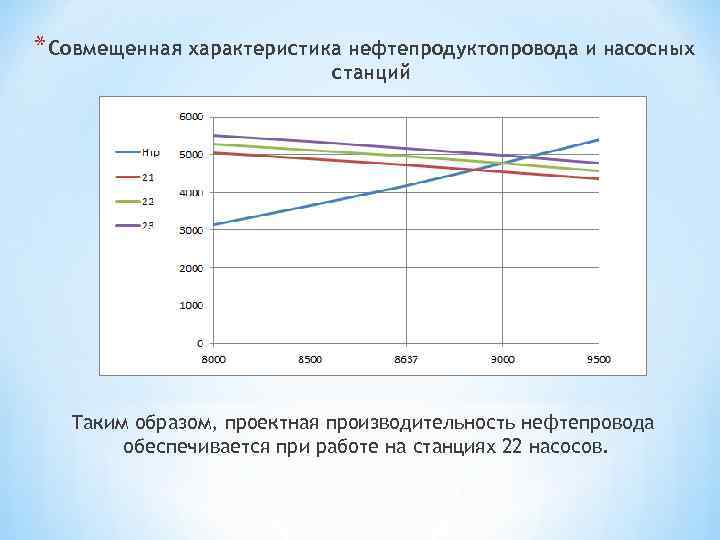

* Совмещенная характеристика нефтепродуктопровода и насосных станций Таким образом, проектная производительность нефтепровода обеспечивается при работе на станциях 22 насосов.

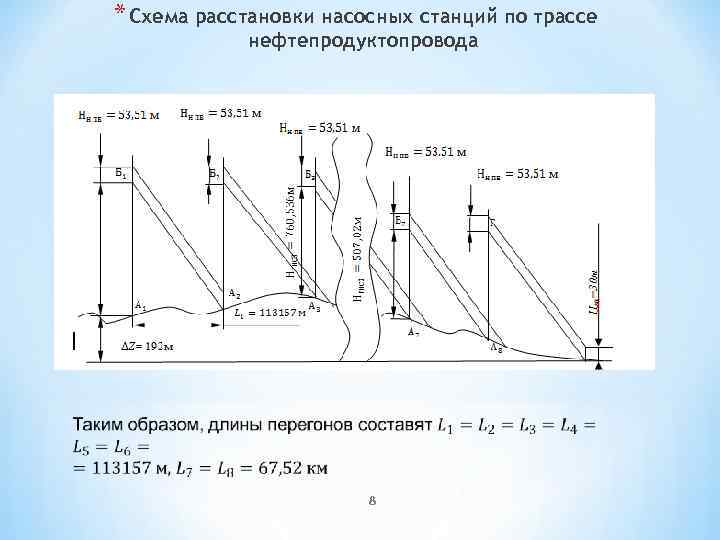

* Схема расстановки насосных станций по трассе нефтепродуктопровода 8

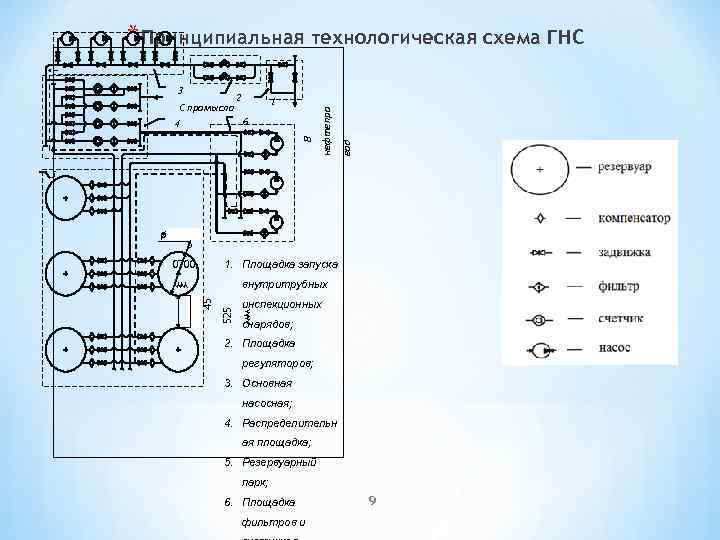

C промысла 2 1 6 В 4 вод 3 нефтепро * Принципиальная технологическая схема ГНС 5 6 1. Площадка запуска 0700 мм инспекционных мм 525 45 внутритрубных снарядов; 2. Площадка регуляторов; 3. Основная насосная; 4. Распределительн ая площадка; 5. Резервуарный парк; 6. Площадка фильтров и 9

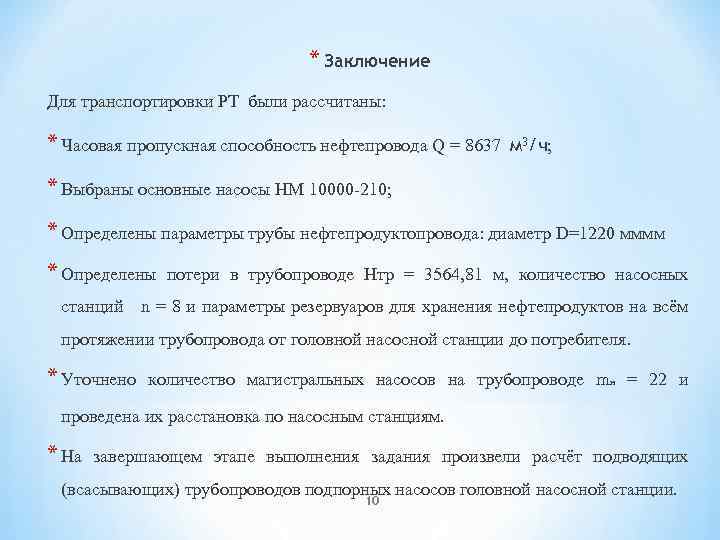

* Заключение Для транспортировки РТ были рассчитаны: * Часовая пропускная способность нефтепровода Q = 8637 м 3/ч; * Выбраны основные насосы НМ 10000 -210; * Определены параметры трубы нефтепродуктопровода: диаметр D=1220 мммм * Определены потери в трубопроводе Нтр = 3564, 81 м, количество насосных станций n = 8 и параметры резервуаров для хранения нефтепродуктов на всём протяжении трубопровода от головной насосной станции до потребителя. * Уточнено количество магистральных насосов на трубопроводе mн = 22 и проведена их расстановка по насосным станциям. * На завершающем этапе выполнения задания произвели расчёт подводящих (всасывающих) трубопроводов подпорных насосов головной насосной станции. 10
