Расчетно-графическая работа “Моделирование режима электрической сети с использованием эквивалентирования” Цель работы Иметь навыки эквивалентных преобразований схем электрических сетей и использования эквивалентов в расчетах установившихся режимов электрических сетей.
Задание Составить нелинейную модель режима электрической сети с эквивалентированием части схемы и рассчитать напряжения и потоки мощности в сохраняемой части схемы. Схема электрической сети берется из курсовой работы по Электрическим системам и сетям для варианта замкнутой (кольцевой) сети.

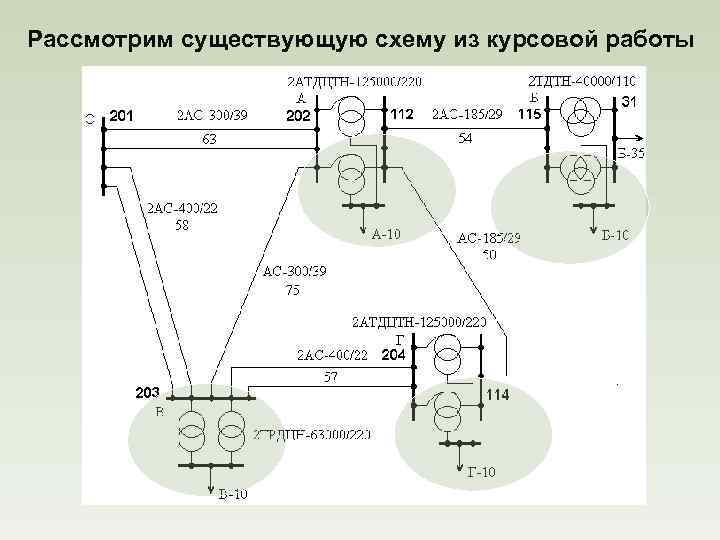

Рассмотрим существующую схему из курсовой работы

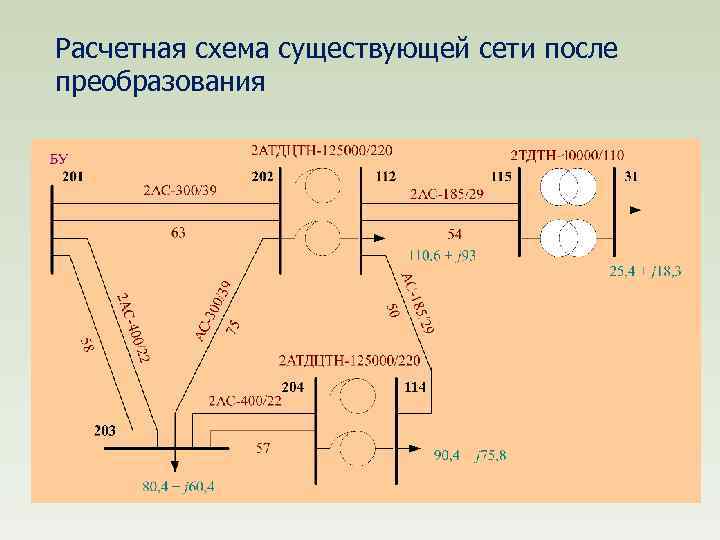

Расчетная схема существующей сети после преобразования

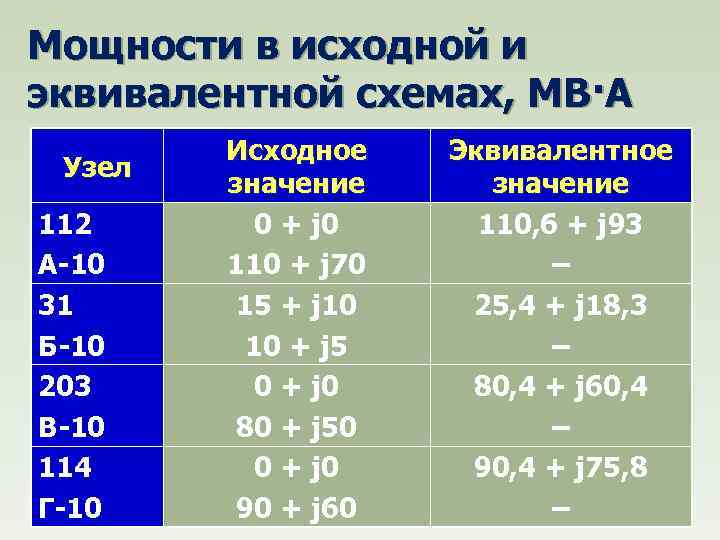

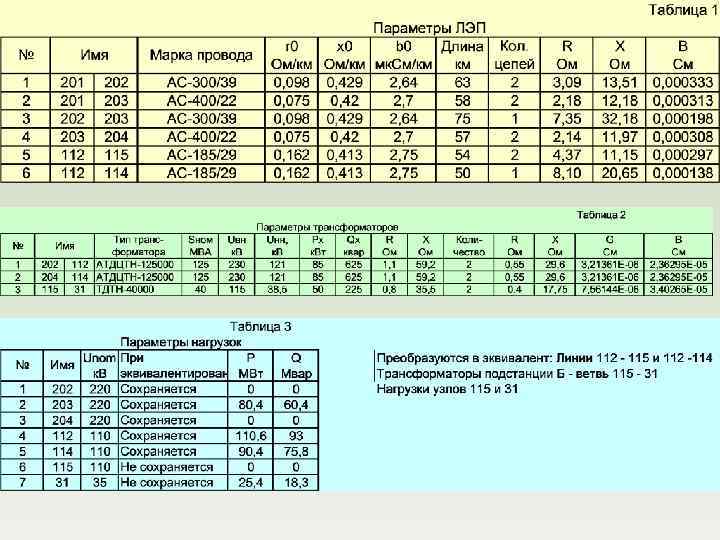

Мощности в исходной и эквивалентной схемах, МВ·А Узел 112 A-10 31 Б-10 203 В-10 114 Г-10 Исходное значение 0 + j 0 110 + j 70 15 + j 10 10 + j 5 0 + j 0 80 + j 50 0 + j 0 90 + j 60 Эквивалентное значение 110, 6 + j 93 – 25, 4 + j 18, 3 – 80, 4 + j 60, 4 – 90, 4 + j 75, 8 –
В РГР Эквивалентированию подлежит часть схемы с номинальными напряжениями 110, 35 и 10 к. В. Схема сети с номинальным напряжением 220 к. В остается неизменной (не подлежит эквивалентированию). Сюда относятся как часть существующей сети, так и проектируемые ЛЭП и подстанции.

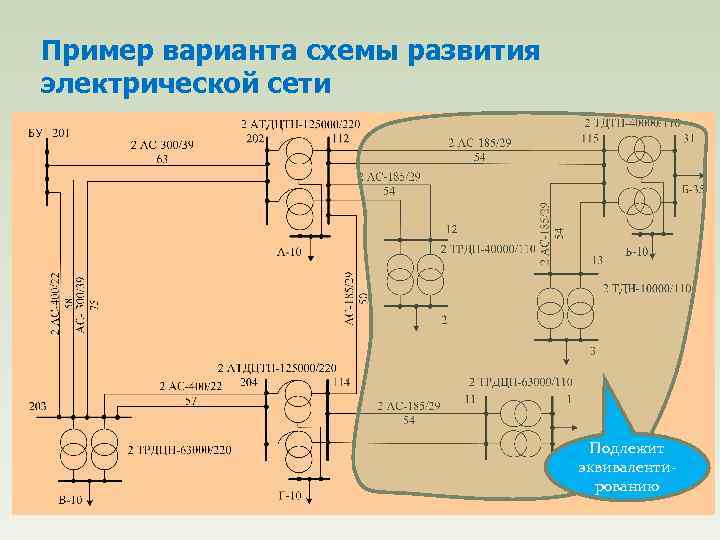

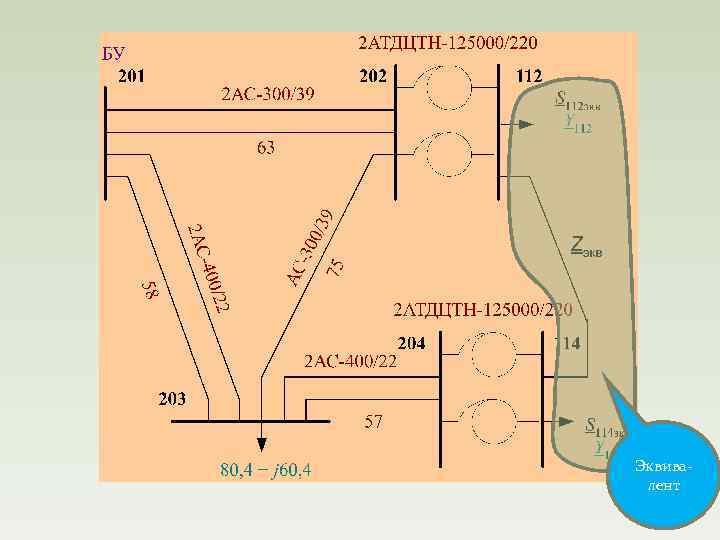

Пример варианта схемы развития электрической сети Подлежит эквивалентированию
Эквивалент
Указания Приступать к вычислениям параметров эквивалента следует лишь после того, как полностью определены все данные по схеме сети и нагрузкам Схему сети, подлежащую эквивалентированию, разбить на независимые части и последовательно находить их эквиваленты
После этого следует объединить подобные эквиваленты: Радиальные части схемы заменяются эквивалентными мощностями в узлах примыкания. Замкнутые части схемы определяются в виде ветвей многоугольника, опирающегося своими вершинами на узлы примыкания. Модели эквивалентных ветвей принять Побразными схемами замещения.
Для эквивалентирования рекомендуется применять операции с матрицами коэффициентов четырехполюсников по правилам каскадного и параллельного преобразований. В результате эквивалентирования получить эквивалент в виде эквивалентных мощностей и проводимостей в узлах примыкания и эквивалентных ветвей между ними.
Для оценки погрешности эквивалентной модели выполнить расчет полной схемы сети без эквивалентирования по программе расчета установившегося режима и сопоставить напряжения в узлах примыкания и мощности в ветвях примыкания полной схемы и схемы с эквивалентной частью.
