Расчет внутриквартальной сети канализации Режим движения жидкости

Расчет внутриквартальной сети канализации

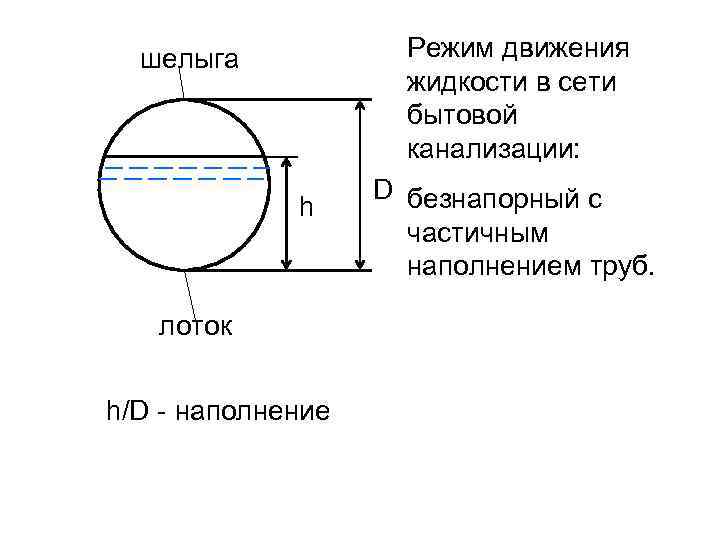

Режим движения жидкости в сети бытовой канализации: шелыга h лоток h/D - наполнение D безнапорный с частичным наполнением труб.

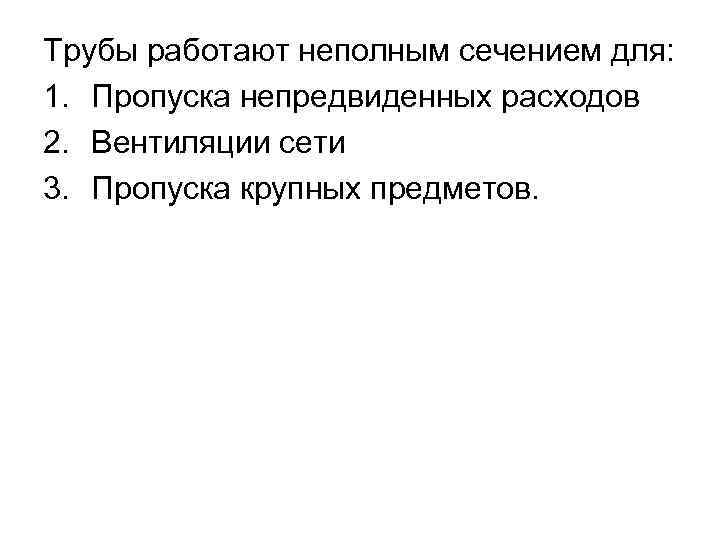

Трубы работают неполным сечением для: 1. Пропуска непредвиденных расходов 2. Вентиляции сети 3. Пропуска крупных предметов.

Гидравлический расчет самотечных коллекторов В сетях водоотведения движение воды турбулентное, неравномерное, неустойчивое. Гидравлический расчет сети производится с использованием формул равномерного установившегося движения: n формула Шези: V=C√R·i n коэффициент Шези определяется по формуле Н. Н. Павловского:

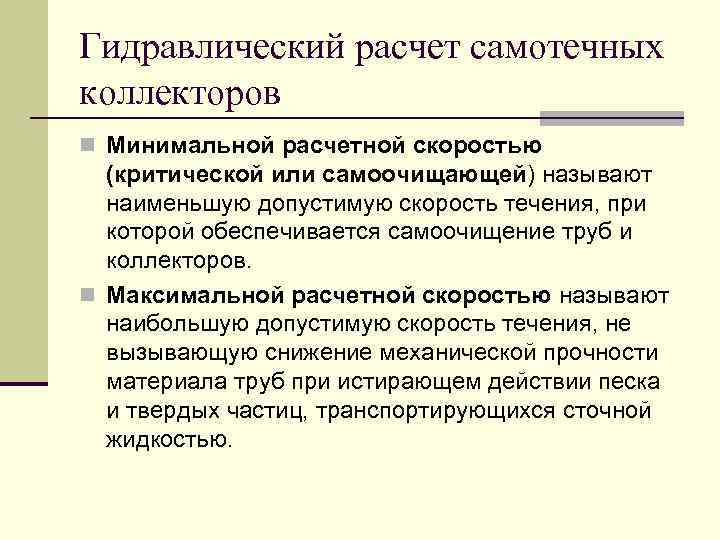

Гидравлический расчет самотечных коллекторов n Минимальной расчетной скоростью (критической или самоочищающей) называют наименьшую допустимую скорость течения, при которой обеспечивается самоочищение труб и коллекторов. n Максимальной расчетной скоростью называют наибольшую допустимую скорость течения, не вызывающую снижение механической прочности материала труб при истирающем действии песка и твердых частиц, транспортирующихся сточной жидкостью.

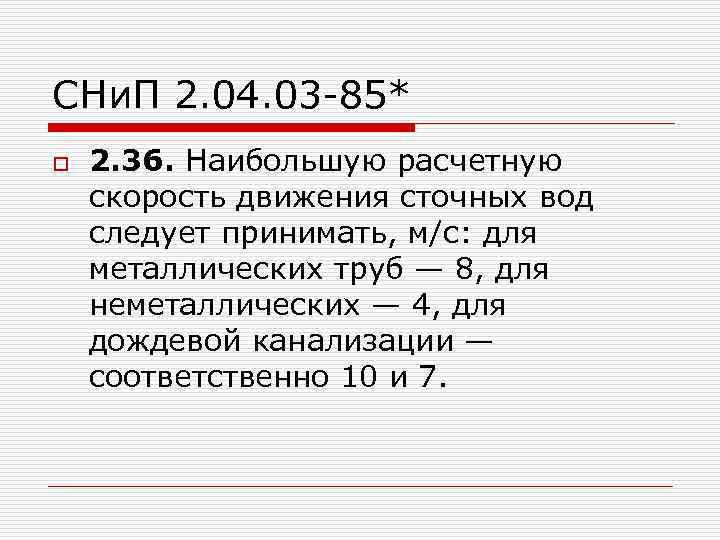

СНи. П 2. 04. 03 -85* o 2. 36. Наибольшую расчетную скорость движения сточных вод следует принимать, м/с: для металлических труб — 8, для неметаллических — 4, для дождевой канализации — соответственно 10 и 7.

СНи. П 2. 04. 03 -85*. Табл. 16 D, мм 150 -250 300 -400 450 -500 600 -800 900 1000 -1200 1500 Св. 1500 Vmin, м/с при наполнении h/D 0. 6 0. 7 - 0. 7 0. 8 - 0. 75 0. 9 1. 0 1. 15 - 0. 8 1. 15 1. 3 1. 5

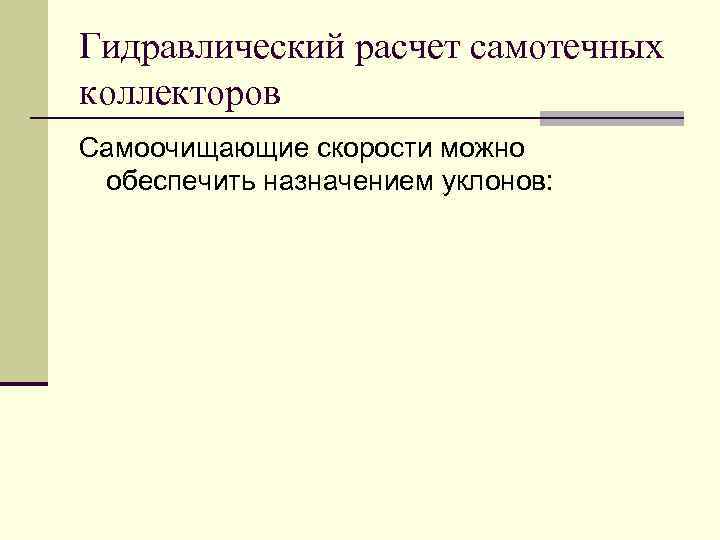

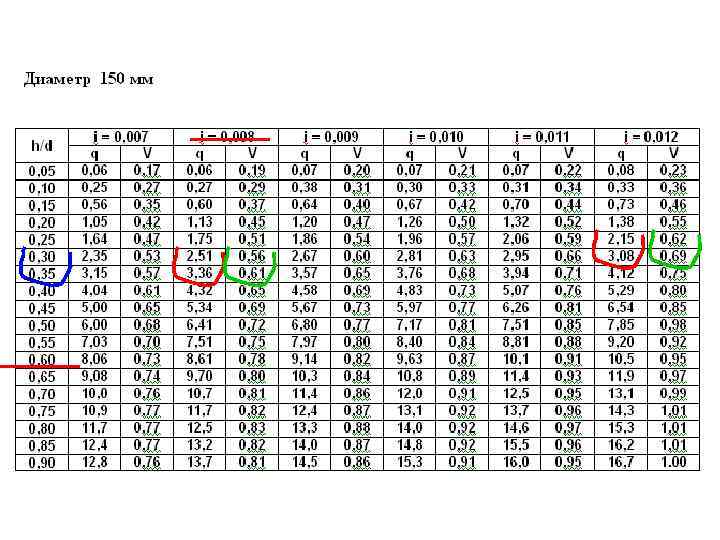

Гидравлический расчет самотечных коллекторов Самоочищающие скорости можно обеспечить назначением уклонов:

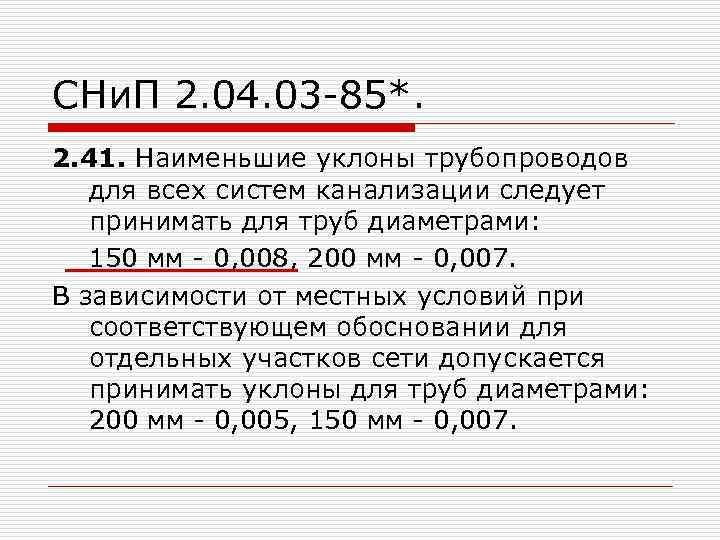

СНи. П 2. 04. 03 -85*. 2. 41. Наименьшие уклоны трубопроводов для всех систем канализации следует принимать для труб диаметрами: 150 мм - 0, 008, 200 мм - 0, 007. В зависимости от местных условий при соответствующем обосновании для отдельных участков сети допускается принимать уклоны для труб диаметрами: 200 мм - 0, 005, 150 мм - 0, 007.

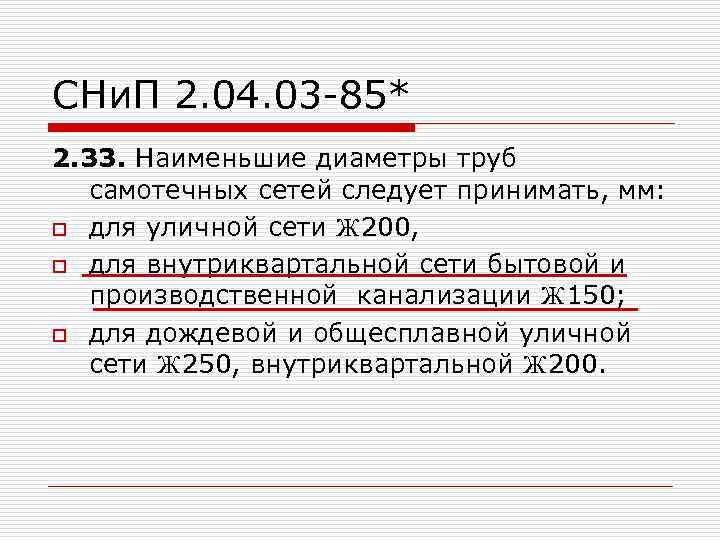

СНи. П 2. 04. 03 -85* 2. 33. Наименьшие диаметры труб самотечных сетей следует принимать, мм: o для уличной сети Ж 200, o для внутриквартальной сети бытовой и производственной канализации Ж 150; o для дождевой и общесплавной уличной сети Ж 250, внутриквартальной Ж 200.

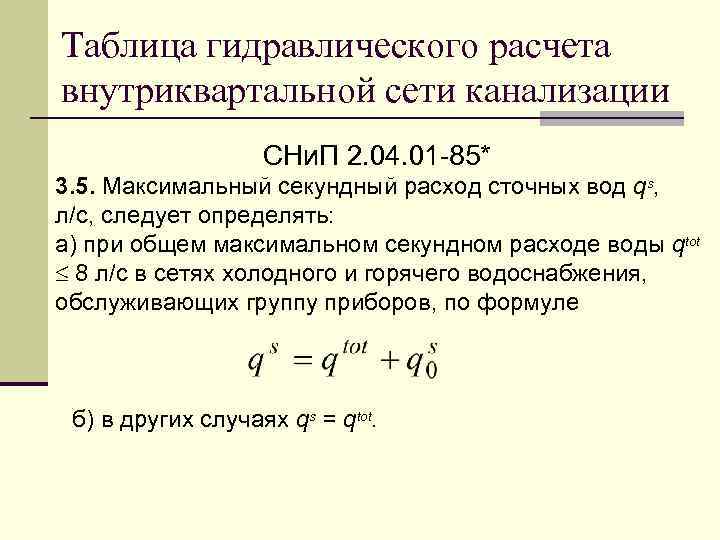

Таблица гидравлического расчета внутриквартальной сети канализации СНи. П 2. 04. 01 -85* 3. 5. Максимальный секундный расход сточных вод qs, л/с, следует определять: а) при общем максимальном секундном расходе воды qtot 8 л/с в сетях холодного и горячего водоснабжения, обслуживающих группу приборов, по формуле б) в других случаях qs = qtot.

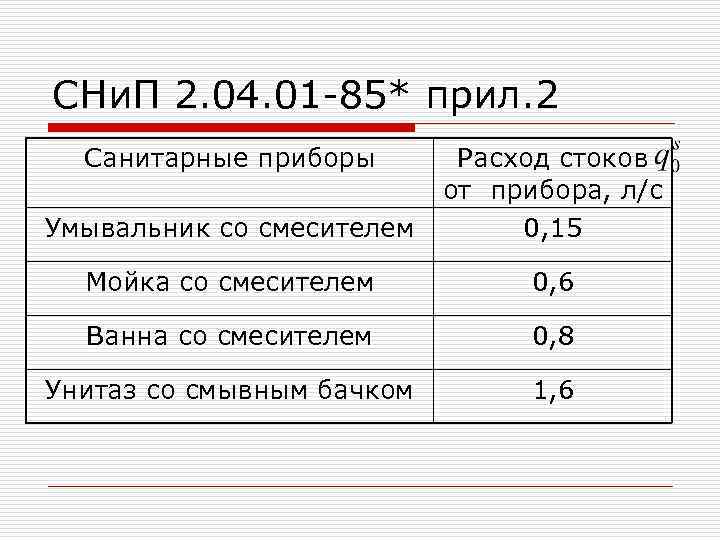

CНи. П 2. 04. 01 -85* прил. 2 Санитарные приборы Умывальник со смесителем Расход стоков от прибора, л/с 0, 15 Мойка со смесителем 0, 6 Ванна со смесителем 0, 8 Унитаз со смывным бачком 1, 6

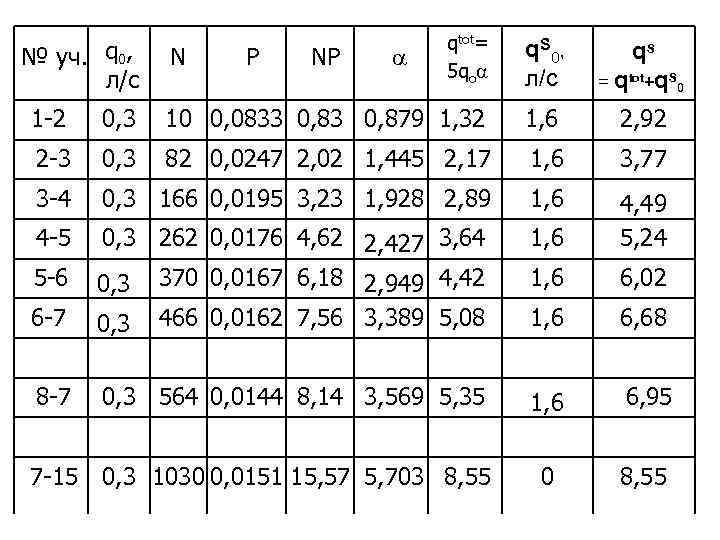

№ уч. q 0, л/с N Р NР a qtot= 5 qoa q S 0, л/с q. S = qtot+q. S 0 1 -2 0, 3 10 0, 0833 0, 879 1, 32 1, 6 2, 92 2 -3 0, 3 82 0, 0247 2, 02 1, 445 2, 17 1, 6 3, 77 3 -4 0, 3 166 0, 0195 3, 23 1, 928 2, 89 1, 6 4 -5 1, 6 5 -6 0, 3 262 0, 0176 4, 62 2, 427 3, 64 0, 3 370 0, 0167 6, 18 2, 949 4, 42 4, 49 5, 24 1, 6 6, 02 6 -7 0, 3 466 0, 0162 7, 56 3, 389 5, 08 1, 6 6, 68 8 -7 0, 3 564 0, 0144 8, 14 3, 569 5, 35 1, 6 6, 95 7 -15 0, 3 1030 0, 0151 15, 57 5, 703 8, 55 0 8, 55

№ уч. q. S 1 -2 D, мм V, м/с Наполнение h/D h, м i 2, 92 150 3, 77 150 - 0, 33 0, 05 0, 008 - 0, 37 4, 49 150 4 -5 5, 24 150 - 2 -3 3 -4 5 -6 6 -7 L i. L 18, 5 0, 15 0, 06 0, 008 24 0, 19 0, 41 0, 06 0, 008 23 0, 18 0, 44 0, 07 0, 008 14 0, 11 6, 02 150 0, 71 0, 48 6, 68 150 0, 73 0, 52 0, 07 0, 008 19 0, 15 0, 08 0, 008 11 0, 09 8 -7 6, 95 150 0, 73 0, 53 0, 08 0, 008 22 0, 18 7 -15 8, 55 150 0, 77 0, 59 0, 008 24, 5 0, 20

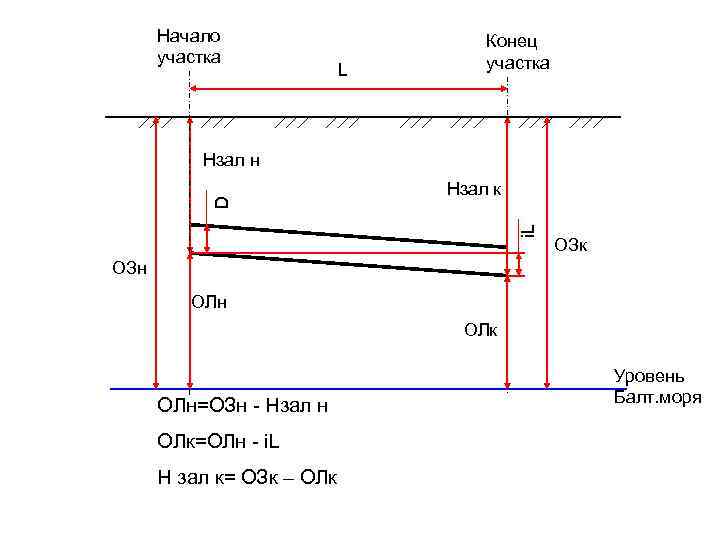

Начало участка L Конец участка Нзал к i. L D Нзал н ОЗк ОЗн ОЛк ОЛн=ОЗн - Нзал н ОЛк=ОЛн - i. L Н зал к= ОЗк – ОЛк Уровень Балт. моря

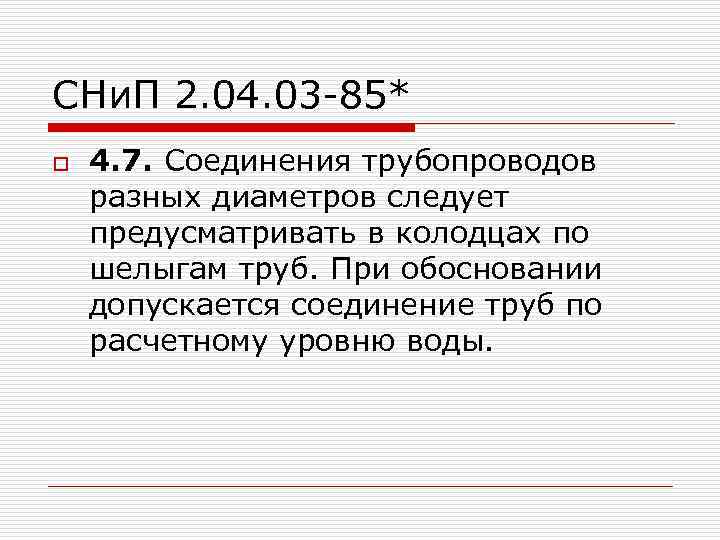

СНи. П 2. 04. 03 -85* o 4. 7. Соединения трубопроводов разных диаметров следует предусматривать в колодцах по шелыгам труб. При обосновании допускается соединение труб по расчетному уровню воды.

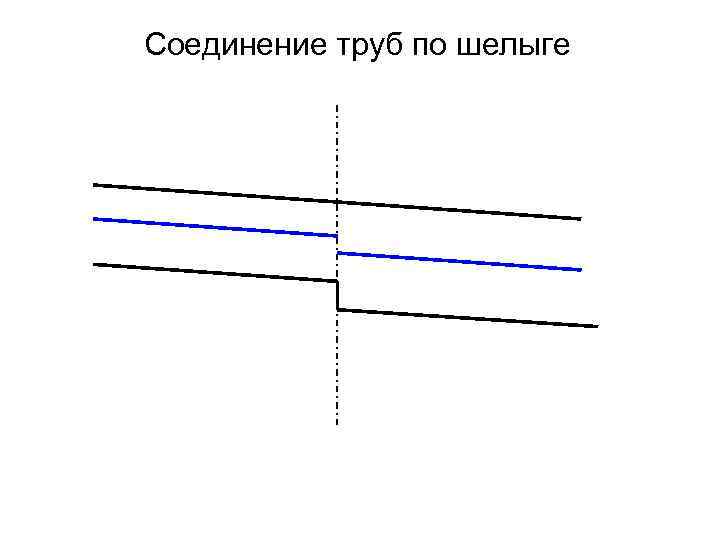

Соединение труб по шелыге

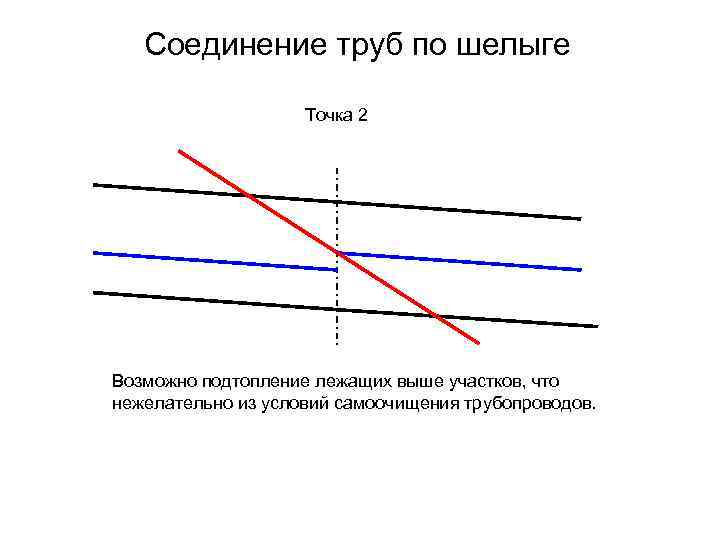

Соединение труб по шелыге Точка 2 Возможно подтопление лежащих выше участков, что нежелательно из условий самоочищения трубопроводов.

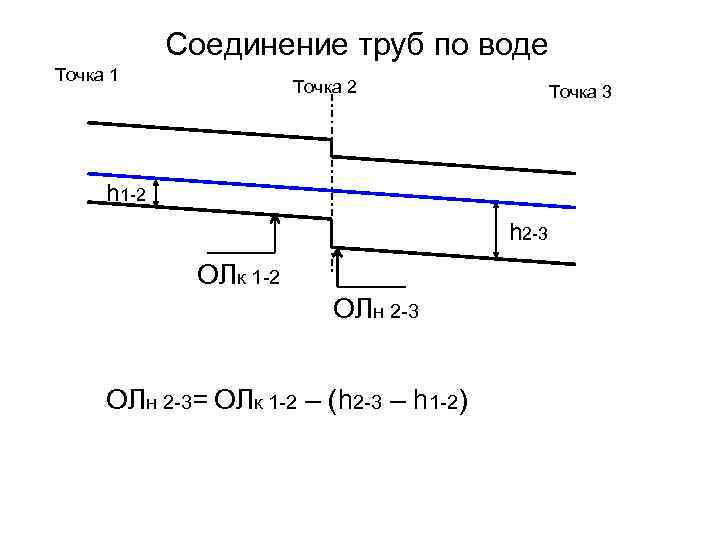

Соединение труб по воде Точка 1 Точка 2 Точка 3 h 1 -2 h 2 -3 ОЛк 1 -2 ОЛн 2 -3= ОЛк 1 -2 – (h 2 -3 – h 1 -2)

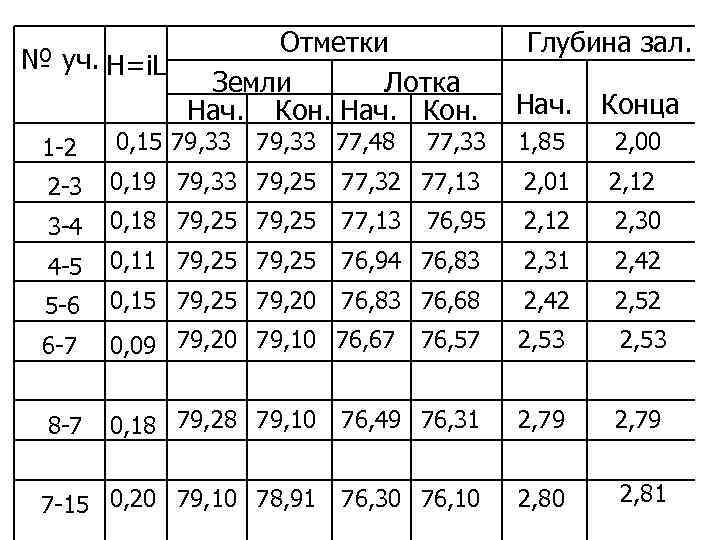

Отметки № уч. H=i. L Земли Лотка Нач. Кон. 79, 33 77, 48 Глубина зал. Нач. Конца 77, 33 1, 85 2, 00 1 -2 0, 15 79, 33 2 -3 0, 19 79, 33 79, 25 77, 32 77, 13 2, 01 2, 12 3 -4 0, 18 79, 25 77, 13 76, 95 2, 12 2, 30 4 -5 0, 11 79, 25 76, 94 76, 83 2, 31 2, 42 5 -6 0, 15 79, 20 76, 83 76, 68 2, 42 2, 52 6 -7 0, 09 79, 20 79, 10 76, 67 76, 57 2, 53 8 -7 0, 18 79, 28 79, 10 76, 49 76, 31 2, 79 7 -15 0, 20 79, 10 78, 91 76, 30 76, 10 2, 81
