Расчет внутриквартальной сети канализации 1 Расчет внутриквартальной сети канализации 1

Гидравлический расчет самотечных коллекторов В сетях водоотведения движение воды турбулентное, неравномерное, неустойчивое. Гидравлический расчет Гидравлический расчет самотечных коллекторов В сетях водоотведения движение воды турбулентное, неравномерное, неустойчивое. Гидравлический расчет сети производится с использованием формул равномерного установившегося движения: • формула Шези: V=C√R*i • коэффициент Шези определяется по формуле Н. Н. Павловского: 2

Гидравлический расчет самотечных коллекторов • Максимальной расчетной скоростью называют наибольшую допустимую скорость течения, не Гидравлический расчет самотечных коллекторов • Максимальной расчетной скоростью называют наибольшую допустимую скорость течения, не вызывающую снижение механической прочности материала труб при истирающем действии песка и твердых частиц, транспортирующихся сточной жидкостью. • Минимальной расчетной скоростью (критической или самоочищающей) называют наименьшую допустимую скорость течения, при которой обеспечивается самоочищение труб и коллекторов. 3

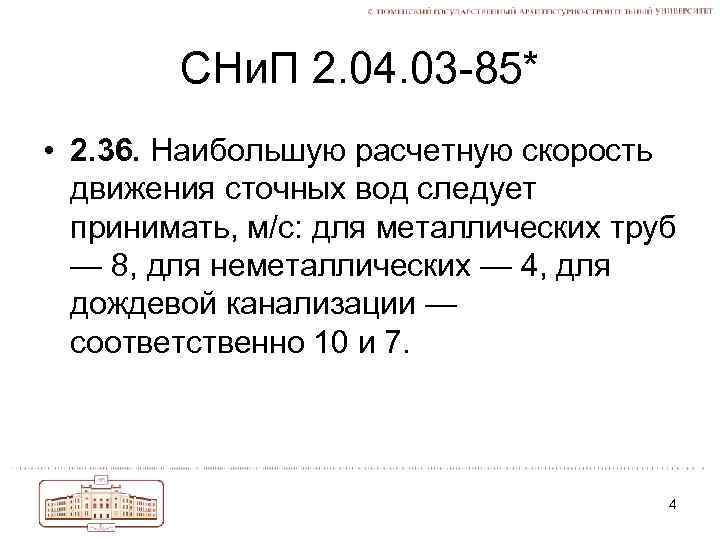

СНи. П 2. 04. 03 -85* • 2. 36. Наибольшую расчетную скорость движения сточных СНи. П 2. 04. 03 -85* • 2. 36. Наибольшую расчетную скорость движения сточных вод следует принимать, м/с: для металлических труб — 8, для неметаллических — 4, для дождевой канализации — соответственно 10 и 7. 4

СНи. П 2. 04. 03 -85*. Табл. 16 D, мм 150 -250 300 -400 СНи. П 2. 04. 03 -85*. Табл. 16 D, мм 150 -250 300 -400 450 -500 600 -800 900 1000 -1200 1500 Св. 1500 Vmin, м/с при наполнении h/D 0. 6 0. 75 0. 8 0. 7 0. 8 - - 0. 9 1. 0 1. 15 - 1. 15 1. 3 1. 5 5

Гидравлический расчет самотечных коллекторов Самоочищающие скорости можно обеспечить назначением уклонов: 6 Гидравлический расчет самотечных коллекторов Самоочищающие скорости можно обеспечить назначением уклонов: 6

СНи. П 2. 04. 03 -85*. 2. 41. Наименьшие уклоны трубопроводов для всех систем СНи. П 2. 04. 03 -85*. 2. 41. Наименьшие уклоны трубопроводов для всех систем канализации следует принимать для труб диаметрами: 150 мм - 0, 008, 200 мм - 0, 007. В зависимости от местных условий при соответствующем обосновании для отдельных участков сети допускается принимать уклоны для труб диаметрами: 200 мм - 0, 005, 150 мм - 0, 007. 7

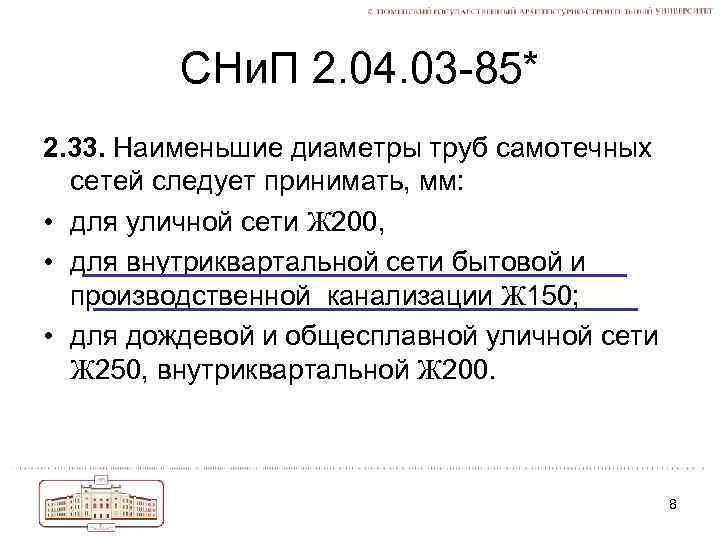

СНи. П 2. 04. 03 -85* 2. 33. Наименьшие диаметры труб самотечных сетей следует СНи. П 2. 04. 03 -85* 2. 33. Наименьшие диаметры труб самотечных сетей следует принимать, мм: • для уличной сети Ж 200, • для внутриквартальной сети бытовой и производственной канализации Ж 150; • для дождевой и общесплавной уличной сети Ж 250, внутриквартальной Ж 200. 8

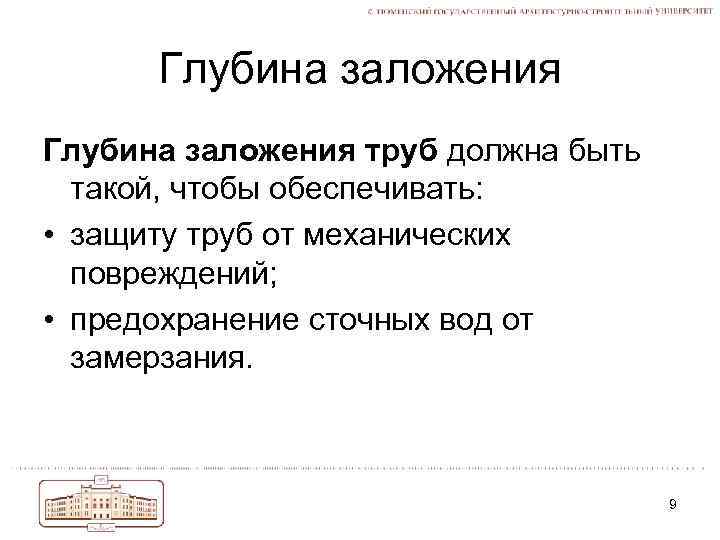

Глубина заложения труб должна быть такой, чтобы обеспечивать: • защиту труб от механических повреждений; Глубина заложения труб должна быть такой, чтобы обеспечивать: • защиту труб от механических повреждений; • предохранение сточных вод от замерзания. 9

СНи. П 2. 04. 03 -85* • 4. 8. Наименьшую глубину заложения канализационных трубопроводов СНи. П 2. 04. 03 -85* • 4. 8. Наименьшую глубину заложения канализационных трубопроводов необходимо принимать на основании опыта эксплуатации сетей в данном районе. При отсутствии данных по эксплуатации минимальную глубину заложения лотка трубопровода допускается принимать, для труб диаметром до 500 мм — на 0, 3 м; для труб большего диаметра — на 0, 5 м менее большей глубины проникания в грунт нулевой температуры, не менее 0, 7 м до верха трубы, считая от отметок поверхности земли или планировки. 10

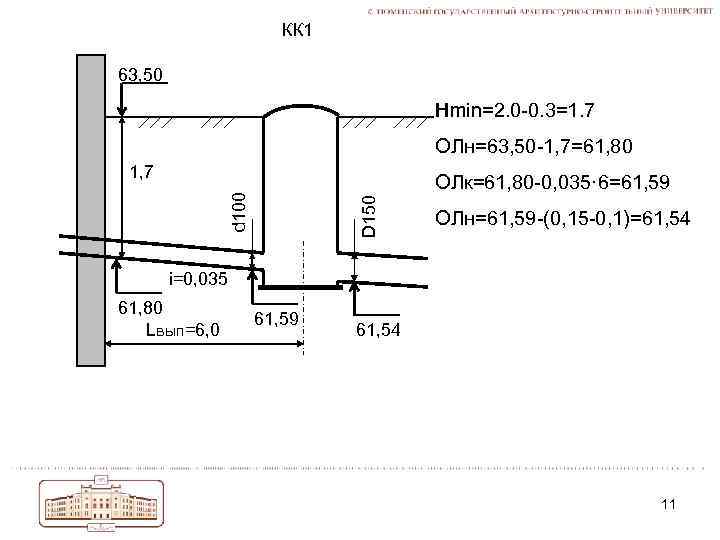

КК 1 63, 50 Hmin=2. 0 -0. 3=1. 7 ОЛн=63, 50 -1, 7=61, 80 КК 1 63, 50 Hmin=2. 0 -0. 3=1. 7 ОЛн=63, 50 -1, 7=61, 80 1, 7 D 150 d 100 ОЛк=61, 80 -0, 035· 6=61, 59 ОЛн=61, 59 -(0, 15 -0, 1)=61, 54 i=0, 035 61, 80 Lвып=6, 0 61, 59 61, 54 11

Таблица гидравлического расчета внутриквартальной сети канализации 12 Таблица гидравлического расчета внутриквартальной сети канализации 12

D, h/D V, м/с i H=i. L мм 1 2 3 4 5 6 D, h/D V, м/с i H=i. L мм 1 2 3 4 5 6 7 8 0 -1 6 2, 64 100 0. 37 1, 0 0, 035 0, 21 1 -2 28. 2 2, 64 150 0, 008 0, 23 2 -ГК 28. 2 2, 64 150 0, 008 0, 23 № уч. L, м q, л/с 13

14 14

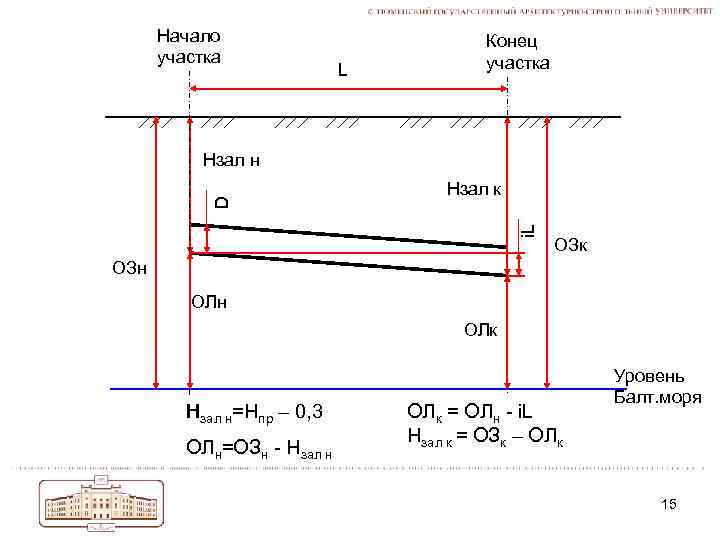

Начало участка L Конец участка Нзал к i. L D Нзал н ОЗк ОЗн Начало участка L Конец участка Нзал к i. L D Нзал н ОЗк ОЗн ОЛк Hзал н=Нпр – 0, 3 ОЛн=ОЗн - Нзал н ОЛк = ОЛн - i. L Нзал к = ОЗк – ОЛк Уровень Балт. моря 15

№ уч. H=i. L Отметки Земли Лотка Нач. Кон. Нач. Кон. 1 8 9 № уч. H=i. L Отметки Земли Лотка Нач. Кон. Нач. Кон. 1 8 9 10 11 12 0 -1 0, 21 63, 5 61, 80 61, 59 1 -2 0, 23 63, 5 63, 25 61, 54 61, 31 2 -ГК 0, 23 63, 25 63, 0 61, 31 61, 08 Глубина зал. Нач. Конца 13 1, 7 1, 96 1, 94 14 1, 91 1, 94 1, 92 16

Определение расходов сточных вод при нескольких выпусках 17 Определение расходов сточных вод при нескольких выпусках 17

КК 1 КК 2 КК 3 ГК 13, 2 В А 15, 3 1 КК 1 КК 2 КК 3 ГК 13, 2 В А 15, 3 1 6 18

Выпуск К 1 -1 N=18; P=0. 0144 NP=0. 26 α=f(0. 26)=0. 502 qtot=5 q Выпуск К 1 -1 N=18; P=0. 0144 NP=0. 26 α=f(0. 26)=0. 502 qtot=5 q 0α=5*0. 3*0. 502=0, 753 л/с qs = qtot + qos = 0, 753 + 1, 6 = 2, 353 л/с. 19

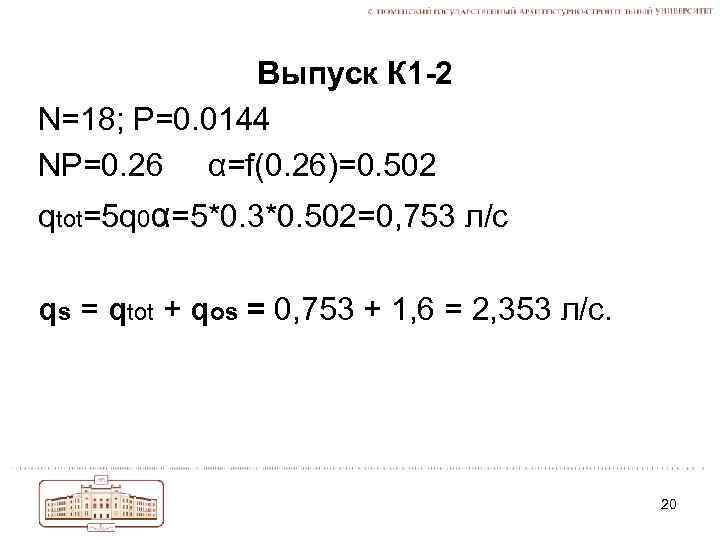

Выпуск К 1 -2 N=18; P=0. 0144 NP=0. 26 α=f(0. 26)=0. 502 qtot=5 q Выпуск К 1 -2 N=18; P=0. 0144 NP=0. 26 α=f(0. 26)=0. 502 qtot=5 q 0α=5*0. 3*0. 502=0, 753 л/с qs = qtot + qos = 0, 753 + 1, 6 = 2, 353 л/с. 20

Участок КК 2 -КК 3 N=36; P=0. 0144 NP=0. 52 α=f(0. 52)=0. 692 qtot=5 Участок КК 2 -КК 3 N=36; P=0. 0144 NP=0. 52 α=f(0. 52)=0. 692 qtot=5 q 0α=5*0. 3*0. 692=1. 038 л/с qs = qtot + qos = 1, 038 + 1, 6 = 2, 638 л/с. 21

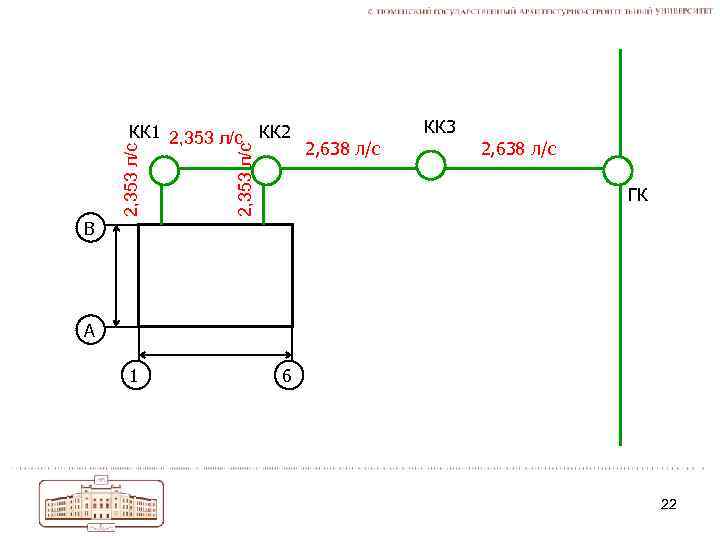

2, 353 л/с В 2, 353 л/с КК 1 2, 353 л/с КК 2 2, 353 л/с В 2, 353 л/с КК 1 2, 353 л/с КК 2 КК 3 2, 638 л/с ГК А 1 6 22
