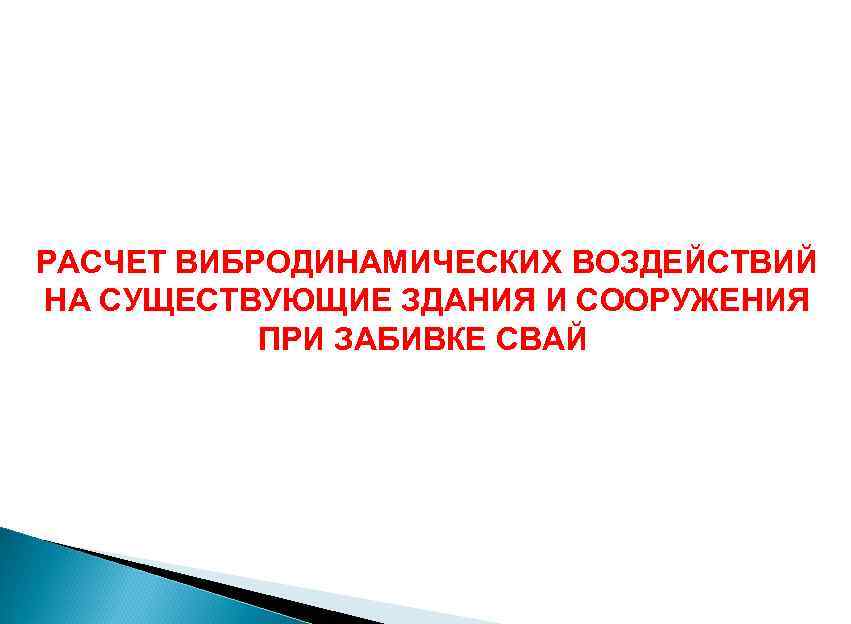

РАСЧЕТ ВИБРОДИНАМИЧЕСКИХ ВОЗДЕЙСТВИЙ НА СУЩЕСТВУЮЩИЕ ЗДАНИЯ И СООРУЖЕНИЯ ПРИ ЗАБИВКЕ СВАЙ

При разработке ППР по устройству свайных фундаментов вблизи существующих зданий, сооружений и подземных коммуникаций следует учитывать следующие факторы: - инженерно-геологические условия площадки строительства; - конструктивную схему и техническое состояние конструкций существующих зданий и сооружений; - параметры колебаний грунта, ожидаемых при забивке свай.

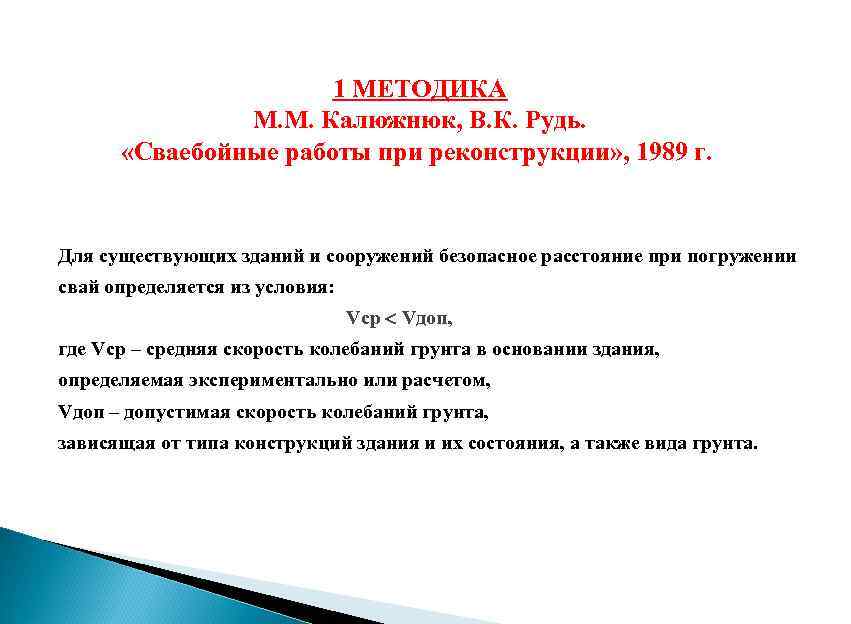

1 МЕТОДИКА М. М. Калюжнюк, В. К. Рудь. «Сваебойные работы при реконструкции» , 1989 г. Для существующих зданий и сооружений безопасное расстояние при погружении свай определяется из условия: Vср Vдоп, где Vср – средняя скорость колебаний грунта в основании здания, определяемая экспериментально или расчетом, Vдоп – допустимая скорость колебаний грунта, зависящая от типа конструкций здания и их состояния, а также вида грунта.

Скорость колебаний грунта V на расстоянии r от забиваемой сваи вычисляют по формуле Голицына: где Vo - скорость колебаний на расстоянии 2 м от погружаемой сваи (определяется Экспериментально или рассчитывается по формуле); tg - параметр, зависящий от типа и разновидностей грунтов.

Значение Vo рассчитывалось по данным статического зондирования грунтов: где – сопротивление под острием конуса зонда по данным статического зондирования, МПа, для грунтов полутвердой консистенции 15 -20 МПа (17, 5 МПа), для грунтов твердой консистенции 20 -25 МПа (22, 5 МПа), – коэффициент, принимаемый по таблице.

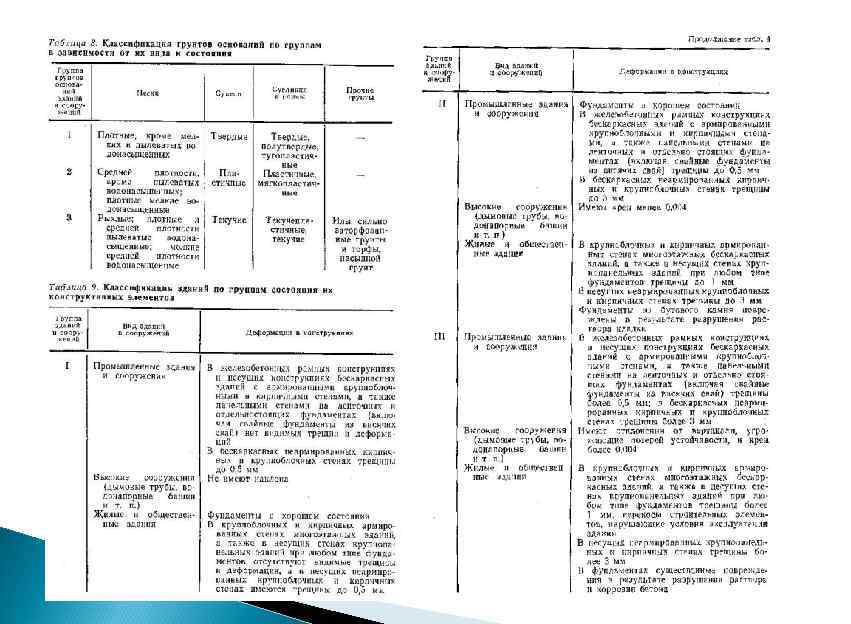

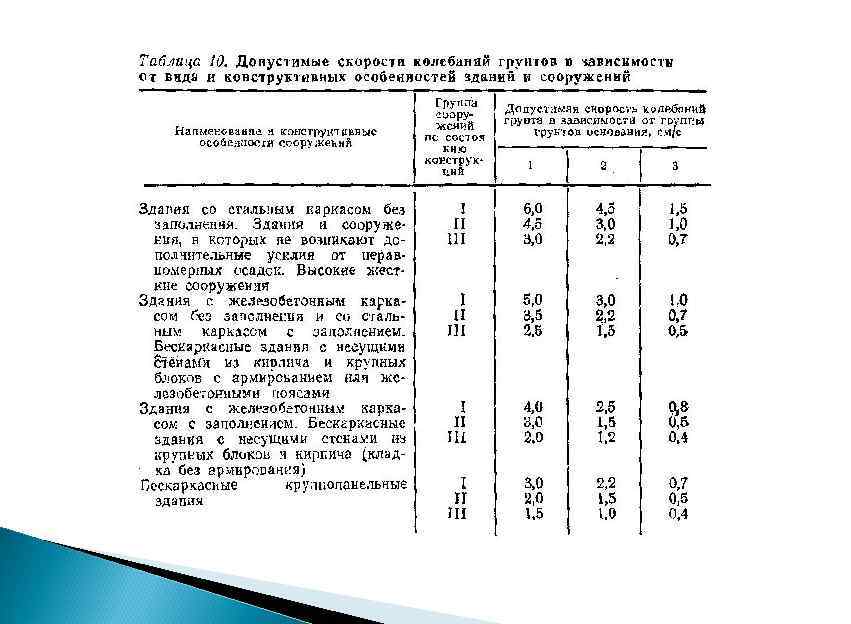

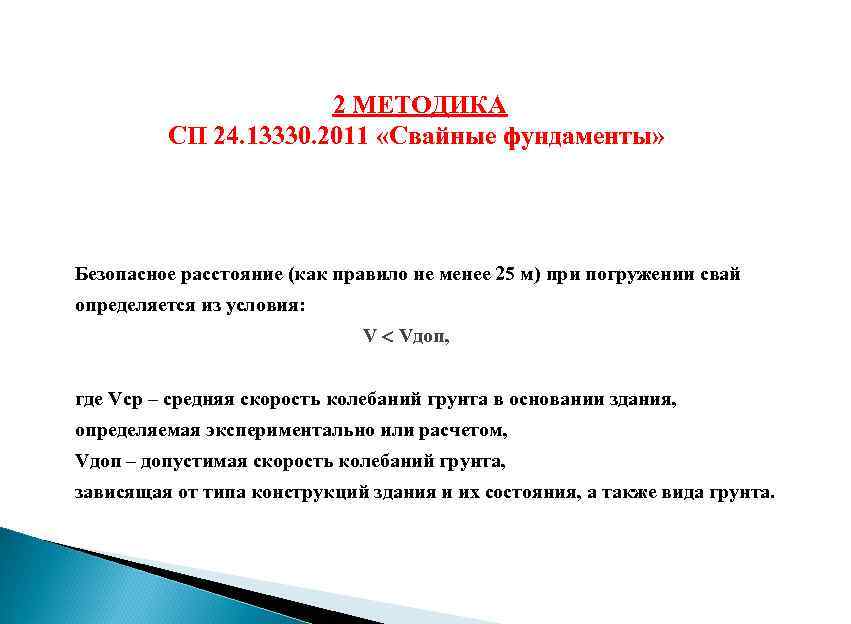

2 МЕТОДИКА СП 24. 13330. 2011 «Свайные фундаменты» Безопасное расстояние (как правило не менее 25 м) при погружении свай определяется из условия: V Vдоп, где Vср – средняя скорость колебаний грунта в основании здания, определяемая экспериментально или расчетом, Vдоп – допустимая скорость колебаний грунта, зависящая от типа конструкций здания и их состояния, а также вида грунта.

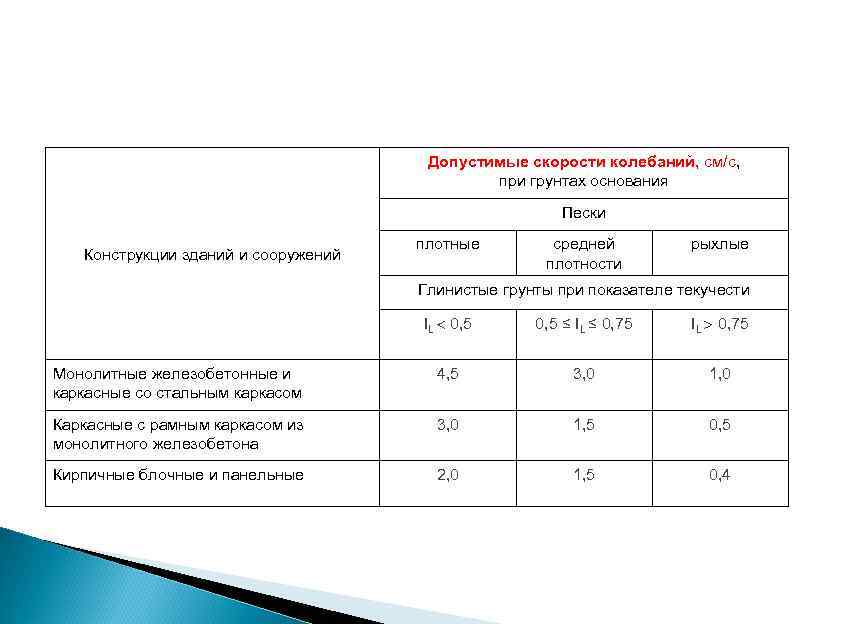

Допустимые скорости колебаний, см/с, при грунтах основания Пески Конструкции зданий и сооружений плотные средней плотности рыхлые Глинистые грунты при показателе текучести IL 0, 5 ≤ IL ≤ 0, 75 IL 0, 75 Монолитные железобетонные и каркасные со стальным каркасом 4, 5 3, 0 1, 0 Каркасные с рамным каркасом из монолитного железобетона 3, 0 1, 5 0, 5 Кирпичные блочные и панельные 2, 0 1, 5 0, 4

Значения скорости колебаний V, см/с, зданий и сооружений вычисляют по формуле: где α и δ - соответственно амплитуда и частота колебаний, определяемые экспериментально при пробной забивке свай.

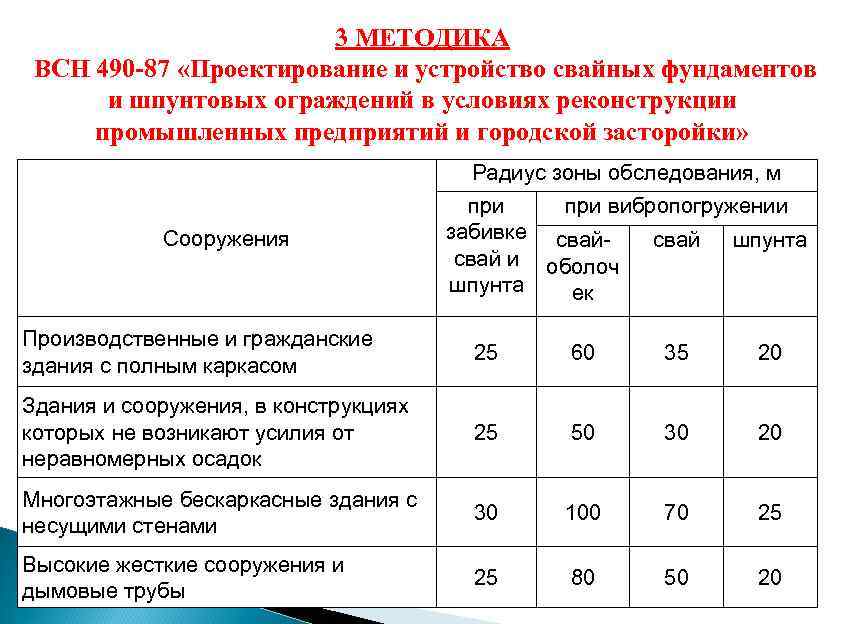

3 МЕТОДИКА ВСН 490 -87 «Проектирование и устройство свайных фундаментов и шпунтовых ограждений в условиях реконструкции промышленных предприятий и городской засторойки» Сооружения Радиус зоны обследования, м при вибропогружении забивке свай шпунта свай и оболоч шпунта ек Производственные и гражданские здания с полным каркасом 25 60 35 20 Здания и сооружения, в конструкциях которых не возникают усилия от неравномерных осадок 25 50 30 20 Многоэтажные бескаркасные здания с несущими стенами 30 100 70 25 Высокие жесткие сооружения и дымовые трубы 25 80 50 20

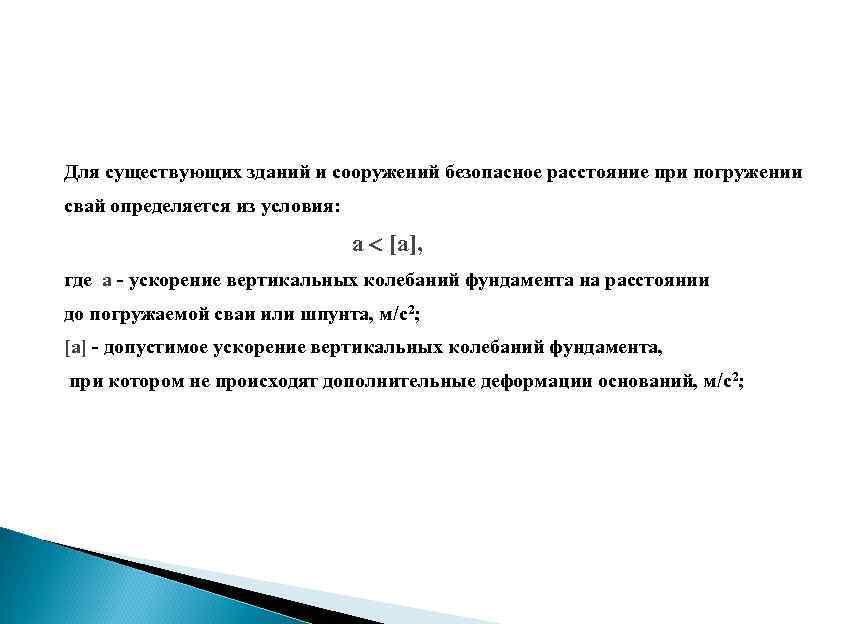

Для существующих зданий и сооружений безопасное расстояние при погружении свай определяется из условия: а [а], где а - ускорение вертикальных колебаний фундамента на расстоянии до погружаемой сваи или шпунта, м/с2; [а] - допустимое ускорение вертикальных колебаний фундамента, при котором не происходят дополнительные деформации оснований, м/с2;

Сооружения Допустимое ускорение колебаний фундамента [а], в зависимости от группы грунтов оснований, м/с 1 2 3 Производственные и гражданские здания с полным каркасом 1, 2 0, 6 0, 15 Здания и сооружения, в конструкциях которых не возникают усилия от неравномерных осадок Многоэтажные бескаркасные здания с несущими стенами Высокие жесткие сооружения и дымовые трубы 1, 5 1, 0 0, 15 1, 0 0, 5 0, 15 1, 0 0, 15

Группа грунта Пески Грунты в основании сооружения Супеси Суглинки и глины Прочие грунты 1 Плотные, кроме мелких и пылеватых Твердые водонасыщенных Твердые, полутвердые, тугопластичные 2 Средней плотности, кроме мелких и пылеватых Пластичные водонасыщенных; плотные мелкие водонасыщенные Насыпной грунт с равномерной Мягкопластичные сжимаемостью маловлажный 3 Рыхлые, плотные и средней плотности пылеватые водонасыщенные; мелкие средней плотности водонасыщенные Текучие Текучепластичные, текучие - Илы. Сильнозаторфованные грунты и торфы. Насыпной грунт с неравномерной сжимаемостью независимо от влажности

Ускорение колебаний на расстоянии 0, 5 м от сваи, см/с2 - амплитуда смещения, мм, на расстоянии 0, 5 м от сваи, - частота колебаний, Гц, на расстоянии 0, 5 м от сваи.

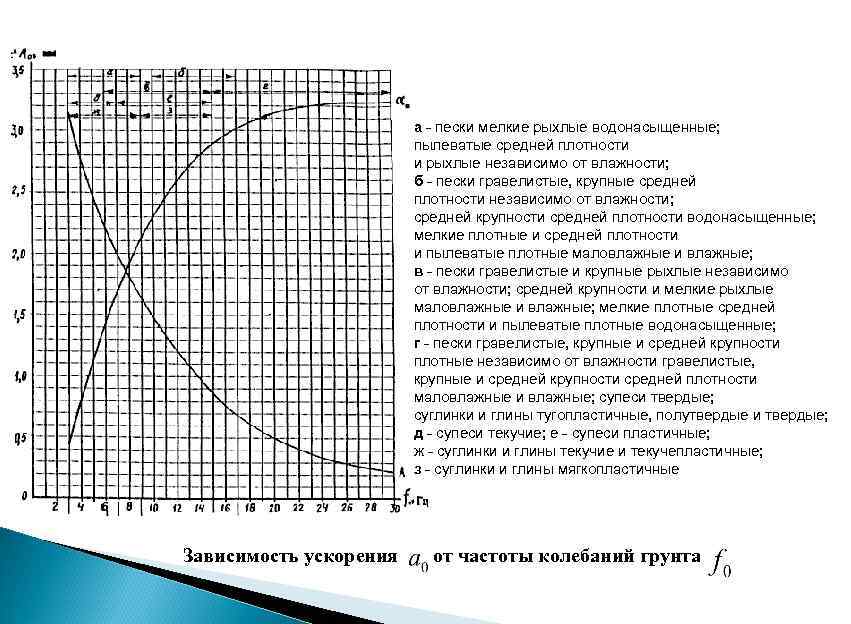

а - пески мелкие рыхлые водонасыщенные; пылеватые средней плотности и рыхлые независимо от влажности; б - пески гравелистые, крупные средней плотности независимо от влажности; средней крупности средней плотности водонасыщенные; мелкие плотные и средней плотности и пылеватые плотные маловлажные и влажные; в - пески гравелистые и крупные рыхлые независимо от влажности; средней крупности и мелкие рыхлые маловлажные и влажные; мелкие плотные средней плотности и пылеватые плотные водонасыщенные; г - пески гравелистые, крупные и средней крупности плотные независимо от влажности гравелистые, крупные и средней крупности средней плотности маловлажные и влажные; супеси твердые; суглинки и глины тугопластичные, полутвердые и твердые; д - супеси текучие; е - супеси пластичные; ж - суглинки и глины текучие и текучепластичные; з - суглинки и глины мягкопластичные Зависимость ускорения от частоты колебаний грунта

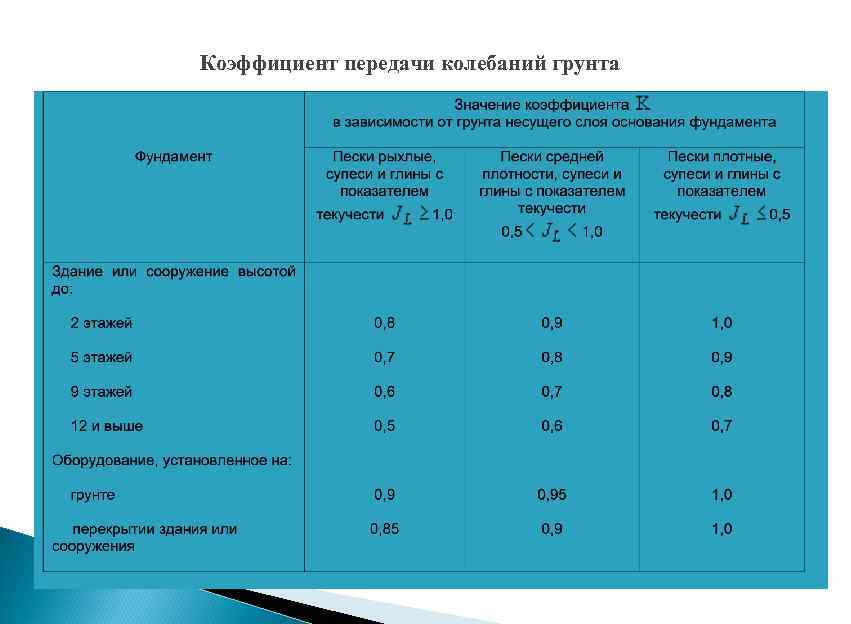

Коэффициент передачи колебаний грунта

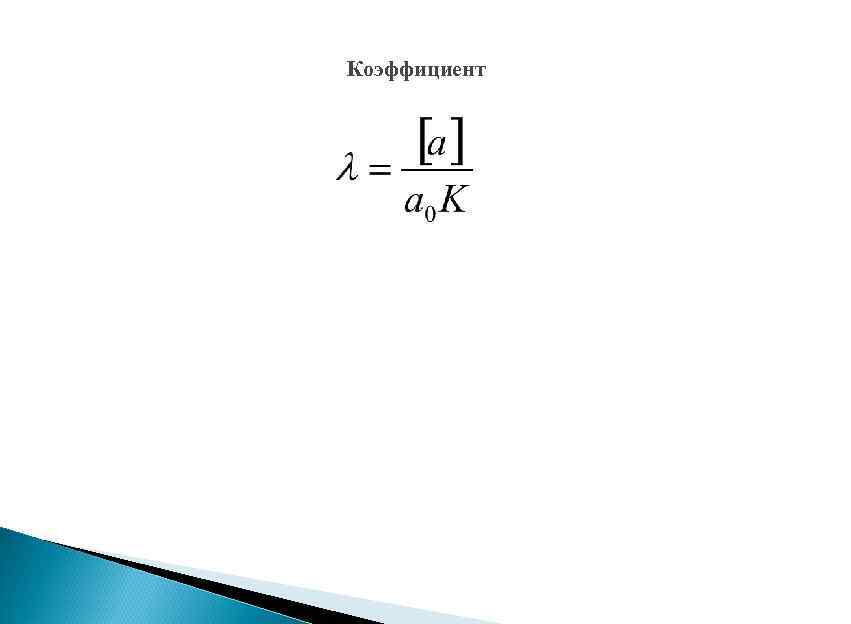

Коэффициент

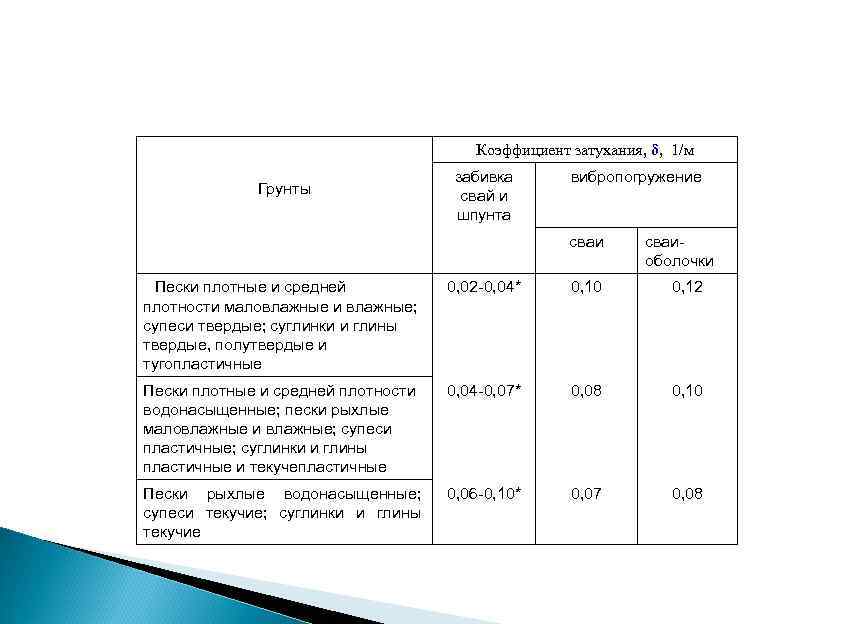

Коэффициент затухания, δ, 1/м Грунты забивка свай и шпунта вибропогружение сваиоболочки Пески плотные и средней плотности маловлажные и влажные; супеси твердые; суглинки и глины твердые, полутвердые и тугопластичные 0, 02 -0, 04* 0, 10 0, 12 Пески плотные и средней плотности водонасыщенные; пески рыхлые маловлажные и влажные; супеси пластичные; суглинки и глины пластичные и текучепластичные 0, 04 -0, 07* 0, 08 0, 10 Пески рыхлые водонасыщенные; супеси текучие; суглинки и глины текучие 0, 06 -0, 10* 0, 07 0, 08

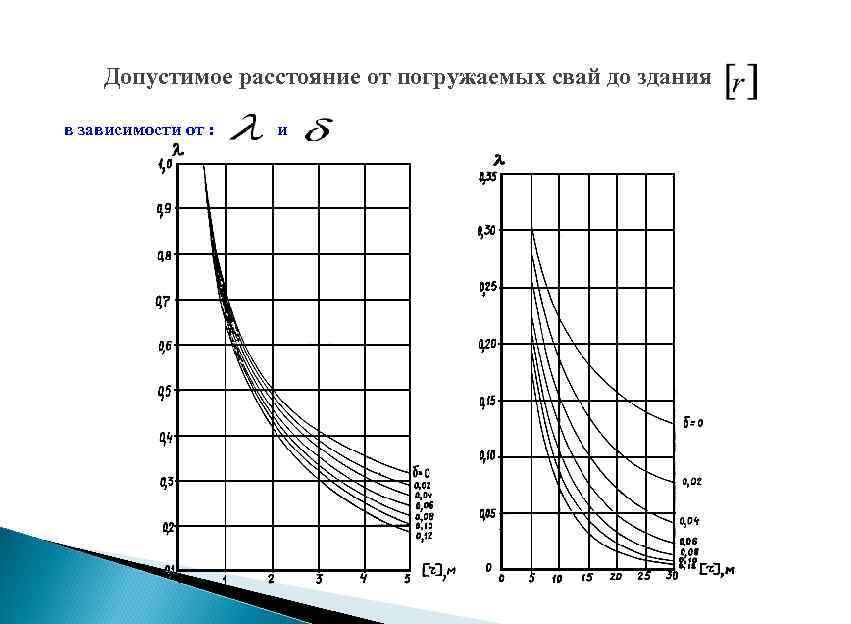

Допустимое расстояние от погружаемых свай до здания в зависимости от : и
