Расчет углеродного эквивалента для оценки свариваемости стали СЭКВ

Расчет углеродного эквивалента для оценки свариваемости стали СЭКВ = ХC + ХMn/6 + ХSi/24 + ХNi/40 + ХCr/5 + ХMo/4 + ХV/14

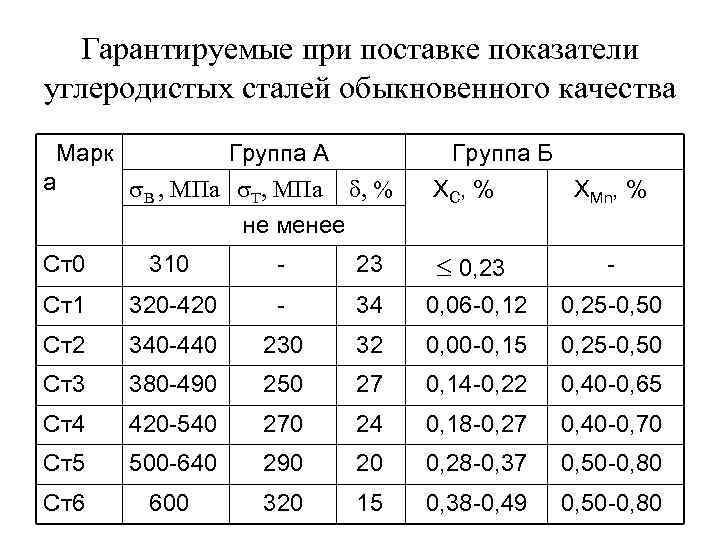

Гарантируемые при поставке показатели углеродистых сталей обыкновенного качества Марк Группа А а В , МПа Т, МПа d, % не менее Группа Б X С, % XМn, % Cт0 310 - 23 0, 23 - Ст1 320 -420 - 34 0, 06 -0, 12 0, 25 -0, 50 Ст2 340 -440 230 32 0, 00 -0, 15 0, 25 -0, 50 Ст3 380 -490 250 27 0, 14 -0, 22 0, 40 -0, 65 Ст4 420 -540 270 24 0, 18 -0, 27 0, 40 -0, 70 Ст5 500 -640 290 20 0, 28 -0, 37 0, 50 -0, 80 Ст6 600 320 15 0, 38 -0, 49 0, 50 -0, 80

Диаграмма изотермического распада аустенита стали Ст3

Классификация сталей по качеству Категория качества Содержание примесей, вес. % (не более) XP XS Обыкновенного качества 0, 040 0, 050 Качественная 0, 035 Высококачественная 0, 025 Особовысококачественная 0, 025 0, 015

Доля различных составляющих в увеличении предела текучести* низколегированных феррито-перлитных сталей Составляющие упрочнения Доля Л. Э. , в Т, обеспечивающие упрочнение % Напряжение трения решетки 0 Твердорастворное упрочнение Т. Р. Упрочнение за счет перлита П Деформационное упрочнение Д Дисперсионное упрочнение Д. У Зернограничное упрочнение З 5 -10 25 -40 Mn, Si, Ni 5 -15 C, Mn, Ni, Cr, Mo 3 -5 20 -25 V, Nb, Ti, Al 30 -40 V, Nb, Ti, Al * Т= 0+ Т. Р. + П+ Д+ Д. У. + З

Химический состав некоторых низколегированных строительных сталей повышенной прочности Содержание основных элементов, вес. % Марка стали C Si Mn Другие элементы 09 Г 2 < 0, 12 0, 17 -0, 37 1, 4 -1, 8 - 09 Г 2 С < 0, 12 0, 5 -0, 8 1, 3 -1, 7 - 15 ГФ 0, 12 -0, 18 0, 17 -0, 37 0, 9 -1, 2 0, 05 -0, 12 V 15 Г 2 СФ 0, 12 -0, 18 0, 4 -0, 7 1, 3 -1, 7 0, 05 -0, 10 V 15 ХСНД 0, 12 -0, 18 0, 4 -0, 7 0, 6 -0, 9 Сr 0, 3 -0, 6 Ni 0, 2 -0, 4 Cu

Механические свойства некоторых низколегированных строительных сталей повышенной прочности Марка стали В , МПа Т , МПа d, % 09 Г 2 450 310 21 - 0, 30 - 09 Г 2 С 480 330 21 0, 6 0, 35 0, 25 15 ГФ 520 340 21 - 0, 30 - 15 Г 2 СФ 560 400 18 - 0, 35 - 15 ХСНД 500 350 21 - 0, 30 0, 3 KCU, МДж/м 2, при +20 о. С -40 о. С -70 о. С

Химический состав некоторых высокопрочных строительных сталей с карбонитридным упрочнением Марка стали Содержание основных элементов, вес. % C Si Mn N Другие элементы 14 Г 2 АФ 0, 12 -0, 18 0, 3 -0, 6 1, 2 -1, 6 0, 015 -0, 025 0, 07 -0, 12 V 16 Г 2 АФ 0, 14 -0, 20 0, 3 -0, 6 1, 3 -1, 7 0, 015 -0, 025 0, 08 -0, 14 V 18 Г 2 АФпс 0, 18 -0, 22 0, 4 -0, 7 1, 3 -1, 7 0, 015 -0, 030 0, 08 -0, 15 V 12 Г 2 СМФ 0, 09 -0, 15 0, 4 -0, 7 1, 3 -1, 7 - 0, 07 -0, 15 V 0, 15 -0, 25 Mo 0, 02 -0, 03 0, 05 -0, 10 V 1, 4 -1, 7 Ni 0, 15 -0, 25 Mo 0, 05 -0, 10 Al 12 ГН 2 МФАЮ 0, 09 -0, 16 0, 4 -0, 6 0, 9 -1, 3

Механические свойства некоторых высокопрочных строительных сталей с карбонитридным упрочнением Марка стали В , Т , МПа 14 Г 2 АФ 550 400 20 0, 4 0, 3 Н 16 Г 2 АФ 600 450 20 0, 4 0, 3 Н 18 Г 2 АФпс 600 450 19 0, 4 0, 3 Н или ТУ 12 Г 2 СМФ 700 600 14 0, 35 - ТУ 12 ГН 2 МФАЮ 700 600 14 - 0, 3 ТУ *Н - нормализация d, % KCU, МДж/м 2, при Состояние -40 о. С -70 о. С поставки* , ТУ - термическое упрочнение
