Расчет токов короткого замыкания Расчет токов короткого

Расчет токов короткого замыкания

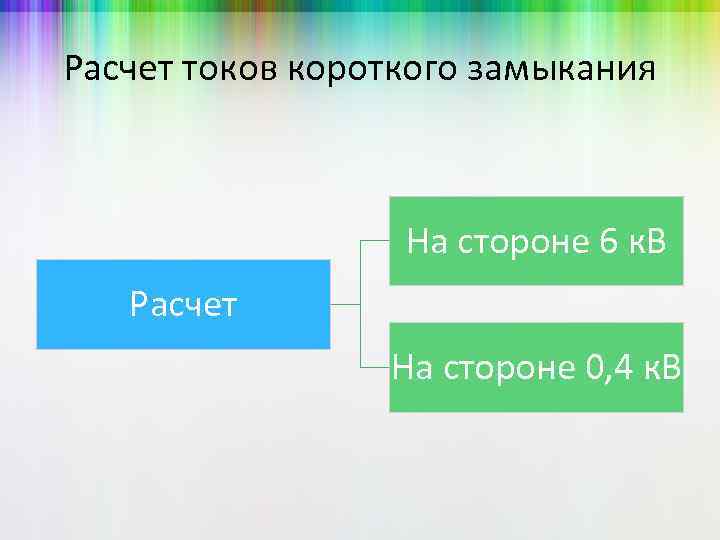

Расчет токов короткого замыкания На стороне 6 к. В Расчет На стороне 0, 4 к. В

РАСЧЕТ НА СТОРОНЕ 6 КВ

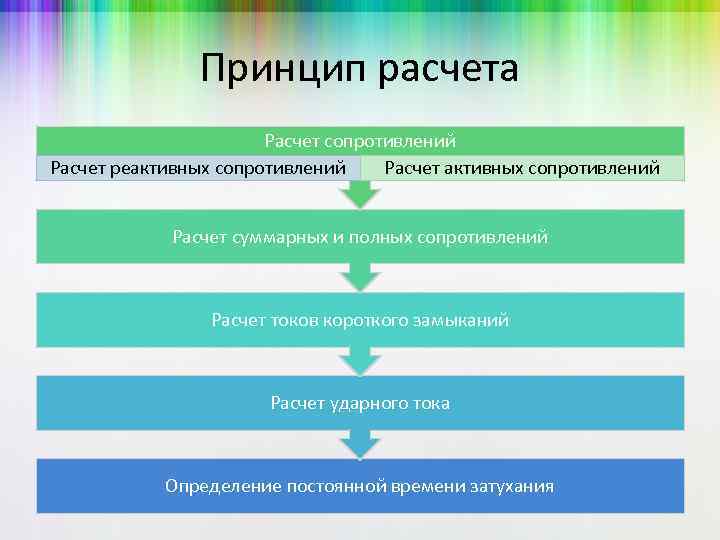

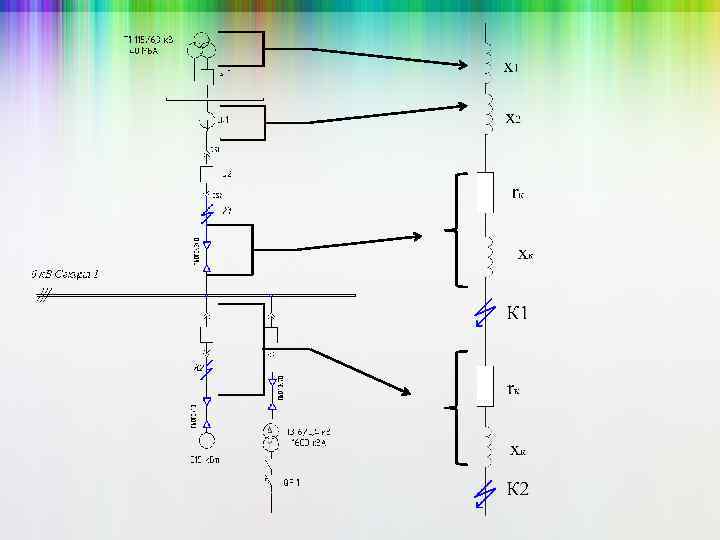

Принцип расчета Расчет сопротивлений Расчет реактивных сопротивлений Расчет суммарных и полных сопротивлений Расчет токов короткого замыканий Расчет ударного тока Определение постоянной времени затухания

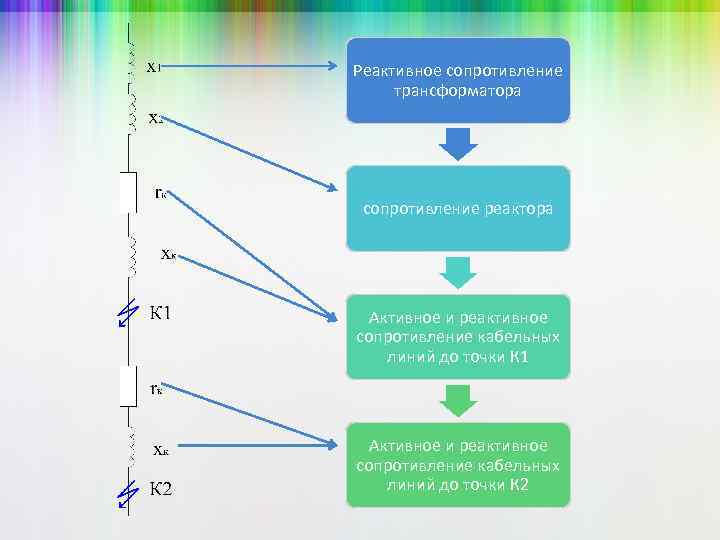

Реактивное сопротивление трансформатора сопротивление реактора Активное и реактивное сопротивление кабельных линий до точки К 1 Активное и реактивное сопротивление кабельных линий до точки К 2

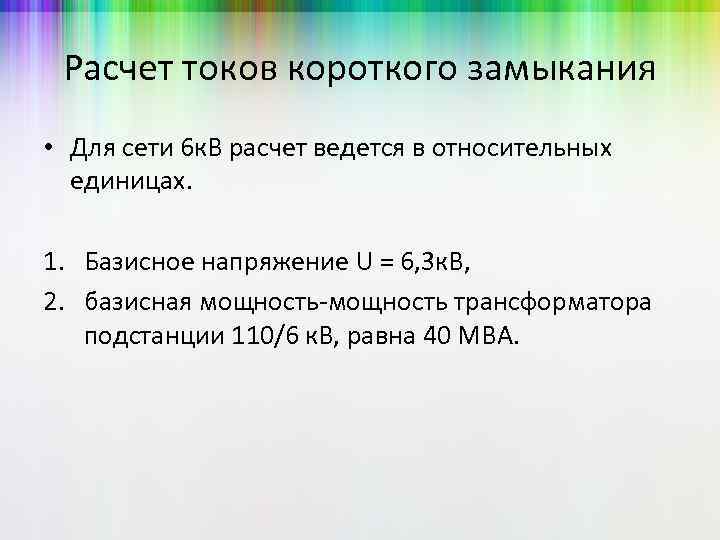

Расчет токов короткого замыкания • Для сети 6 к. В расчет ведется в относительных единицах. 1. Базисное напряжение U = 6, 3 к. В, 2. базисная мощность-мощность трансформатора подстанции 110/6 к. В, равна 40 МВА.

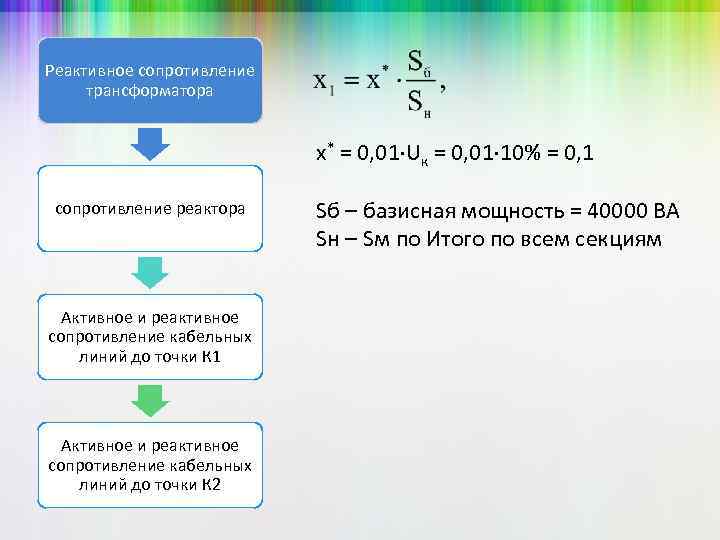

Реактивное сопротивление трансформатора х* = 0, 01 Uк = 0, 01 10% = 0, 1 сопротивление реактора Активное и реактивное сопротивление кабельных линий до точки К 1 Активное и реактивное сопротивление кабельных линий до точки К 2 Sб – базисная мощность = 40000 ВА Sн – Sм по Итого по всем секциям

Реактивное сопротивление трансформатора сопротивление реактора Активное и реактивное сопротивление кабельных линий до точки К 1 Активное и реактивное сопротивление кабельных линий до точки К 2 10 к. В

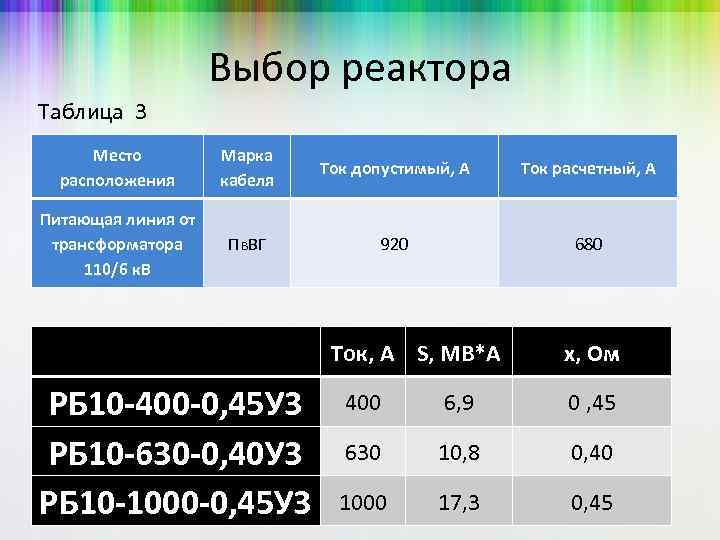

Выбор реактора Таблица 3 Место расположения Марка кабеля Ток допустимый, А Ток расчетный, А Питающая линия от трансформатора 110/6 к. В Пв. ВГ 920 680 Ток, А S, МВ*А РБ 10 -400 -0, 45 У 3 РБ 10 -630 -0, 40 У 3 РБ 10 -1000 -0, 45 У 3 x, Ом 400 6, 9 0 , 45 630 10, 8 0, 40 1000 17, 3 0, 45

Реактивное сопротивление трансформатора сопротивление реактора Активное и реактивное сопротивление кабельных линий до точки К 1 Активное и реактивное сопротивление кабельных линий до точки К 2

Активные и индуктивные сопротивление кабеля от питающей линии до трансформатора 110/6 к. В

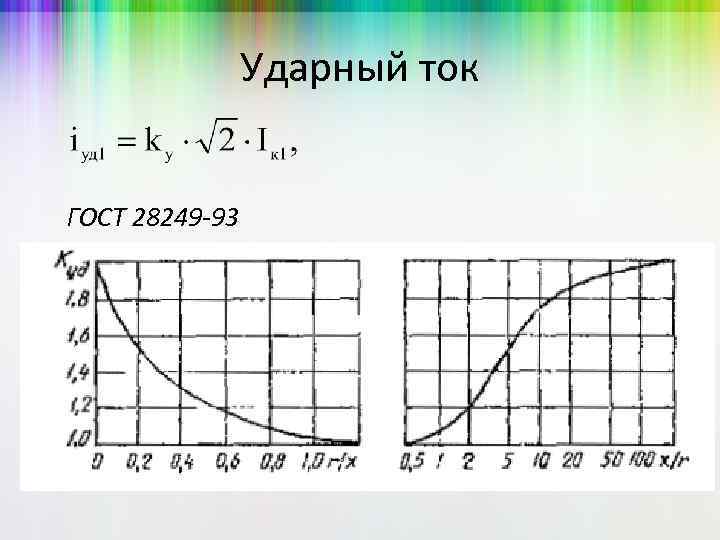

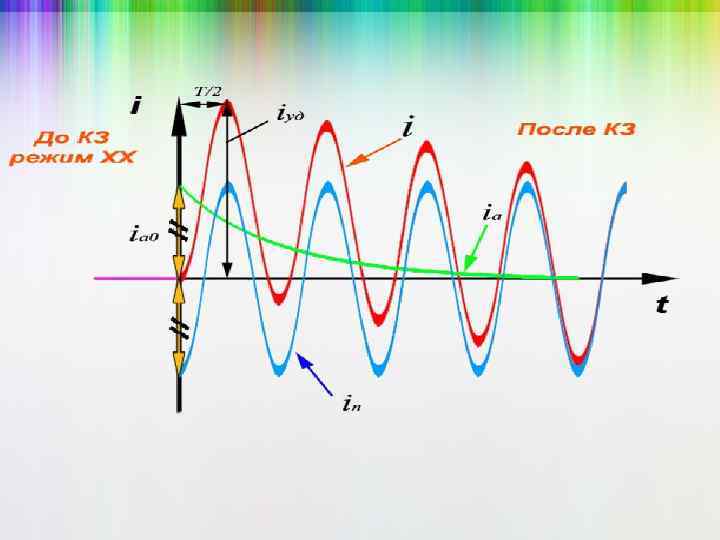

Ударный ток ГОСТ 28249 -93

Постоянная времени затухания

Реактивное сопротивление трансформатора Активное и индуктивные сопротивления кабеля к синхронному двигателю СD-320 к. Вт сопротивление реактора Активное и реактивное сопротивление кабельных линий до точки К 1 Активное и реактивное сопротивление кабельных линий до точки К 2 КПД равно 0, 9 Cosϕ равен 0, 8 U равно 6 к. В

Реактивное сопротивление трансформатора сопротивление реактора Активное и реактивное сопротивление кабельных линий до точки К 1 Активное и реактивное сопротивление кабельных линий до точки К 2 Е” = 0, 9 – сверхпереходная ЭДС; x” = 0, 2 – индуктивное сопротивление

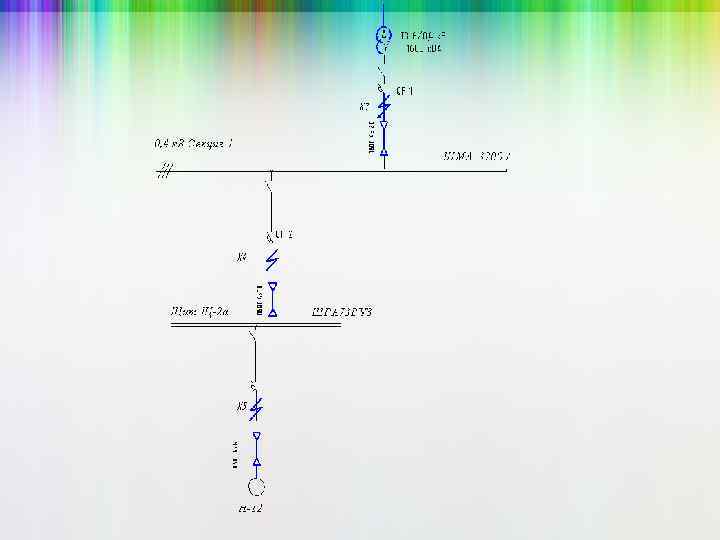

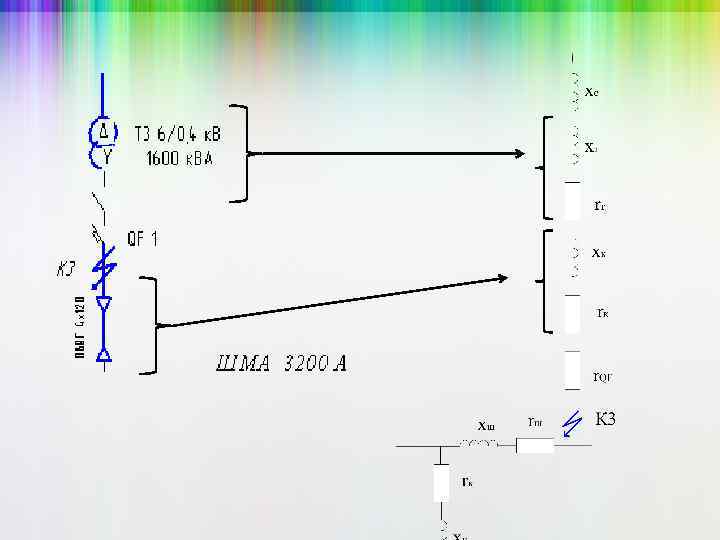

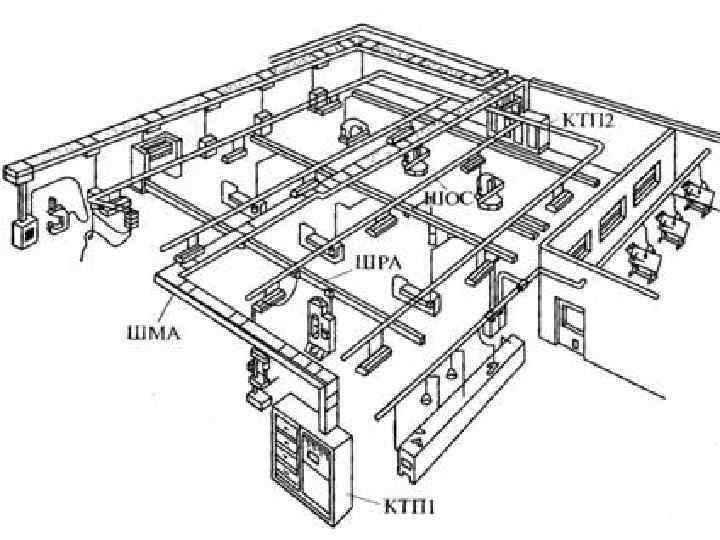

РАСЧЕТ НА СТОРОНЕ 0, 4 КВ

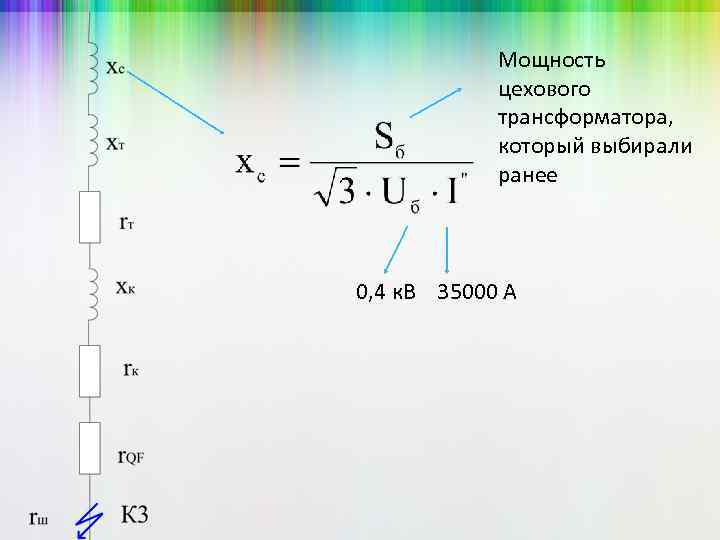

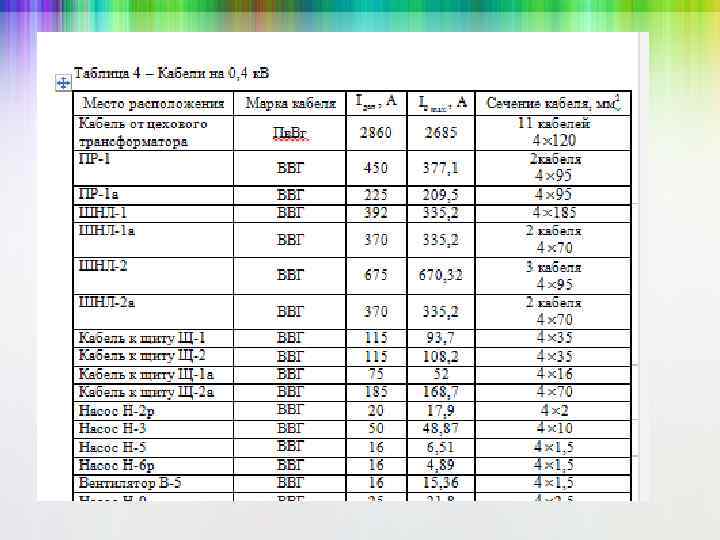

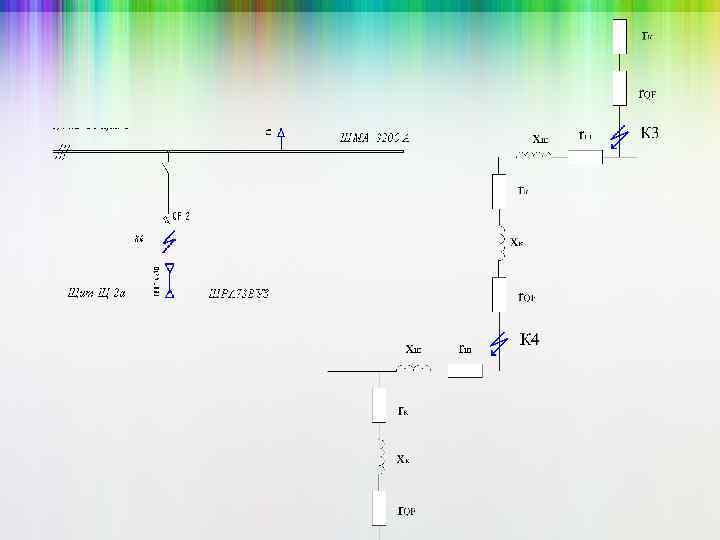

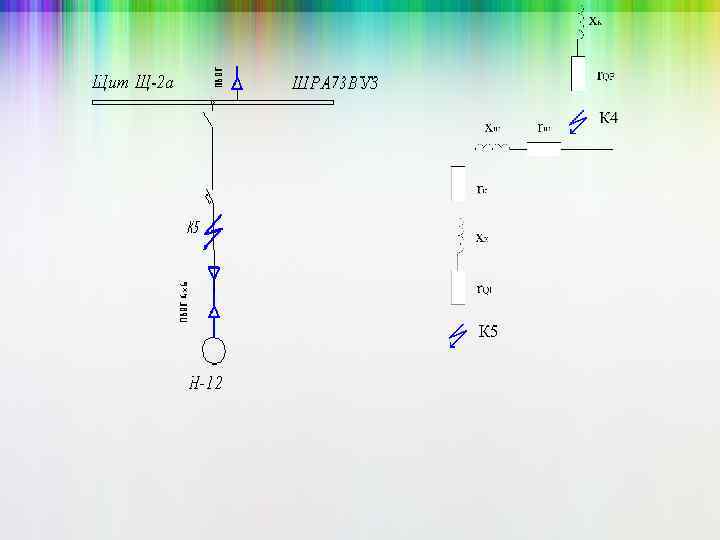

Мощность цехового трансформатора, который выбирали ранее 0, 4 к. В 35000 А

База данных по электрическим сетям и электрооборудованию http: //www. online-electric. ru/dbase. php
