Расчет сети холодного водоснабжения здания План Лекция 4 1. Задача расчета 2. Нормы водопотребления 3. Определение расчетных расходов воды 4. Гидравлический расчет сети 5. Выбор счетчика воды 6. Определение требуемого напора 7. Последовательность проведения расчета сети В 1 8. Установки для повышения напора в сети водоснабжения
1. Задача расчета Лекция 4 Задачи расчета холодного водопровода: 1. определение необходимого напора для подачи воды в наиболее удаленную и высоко расположенную от ввода точку водоразбора; 2. сопоставление результата с напором в городской сети водопровода в точке присоединения к ней ввода. Диктующее устройство – наиболее удаленная и высокорасположенная от ввода точка водоразбора. Требуемый напор (Hтр) – необходимый напор для подачи воды к диктующему устройству. Гарантийный напор (Hгар) – напор в городской сети водопровода в точке подсоединения ввода. Если в результате расчета получается Hтр < Hгар, система внутреннего водопровода будет работать под напором из городской сети, повысительной установки не требуется.

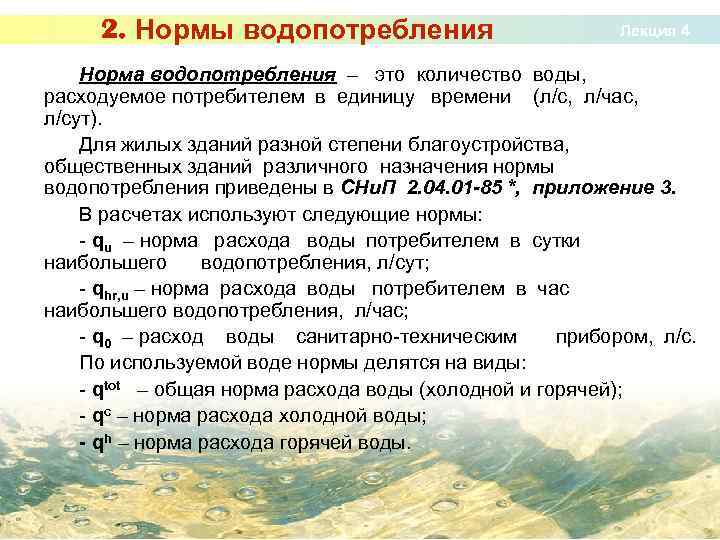

2. Нормы водопотребления Лекция 4 Норма водопотребления – это количество воды, расходуемое потребителем в единицу времени (л/с, л/час, л/сут). Для жилых зданий разной степени благоустройства, общественных зданий различного назначения нормы водопотребления приведены в СНи. П 2. 04. 01 -85 *, приложение 3. В расчетах используют следующие нормы: - qu – норма расхода воды потребителем в сутки наибольшего водопотребления, л/сут; - qhr, u – норма расхода воды потребителем в час наибольшего водопотребления, л/час; - q 0 – расход воды санитарно-техническим прибором, л/с. По используемой воде нормы делятся на виды: - qtot – общая норма расхода воды (холодной и горячей); - qc – норма расхода холодной воды; - qh – норма расхода горячей воды.
3. Определение расчетных расходов воды Лекция 4 Сеть рассчитывают на пропуск наибольшего секундного расхода. Реальные расходы в системе непрерывно изменяются, и их величина зависит от многих факторов, таких как норма расхода, число потребителей, вероятность включения приборов в действие. Максимальный секундный расход воды на расчетном участке определяется по формуле q = 5 q 0α, где α – коэффициент, зависящий от величины N∙P, определяется по таблице 2 приложения 4 СНи. П 2. 04. 01 -85 *; N – число приборов (водоразборных устройств) на расчетном участке; P – вероятность водопотребления (действия приборов). Вероятность водопотребления определяется по формуле P = qhr, u ∙ U ∕ 3600 q 0 ∙ N, где U – количество потребителей (жителей, чел. , ед. продукции).

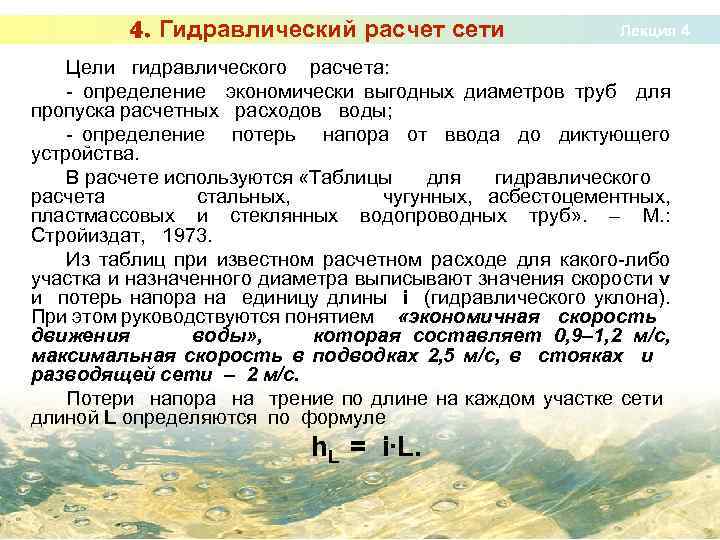

4. Гидравлический расчет сети Лекция 4 Цели гидравлического расчета: - определение экономически выгодных диаметров труб для пропуска расчетных расходов воды; - определение потерь напора от ввода до диктующего устройства. В расчете используются «Таблицы для гидравлического расчета стальных, чугунных, асбестоцементных, пластмассовых и стеклянных водопроводных труб» . – М. : Стройиздат, 1973. Из таблиц при известном расчетном расходе для какого-либо участка и назначенного диаметра выписывают значения скорости v и потерь напора на единицу длины i (гидравлического уклона). При этом руководствуются понятием «экономичная скорость движения воды» , которая составляет 0, 9– 1, 2 м/с, максимальная скорость в подводках 2, 5 м/с, в стояках и разводящей сети – 2 м/с. Потери напора на трение по длине на каждом участке сети длиной L определяются по формуле h. L = i∙L.

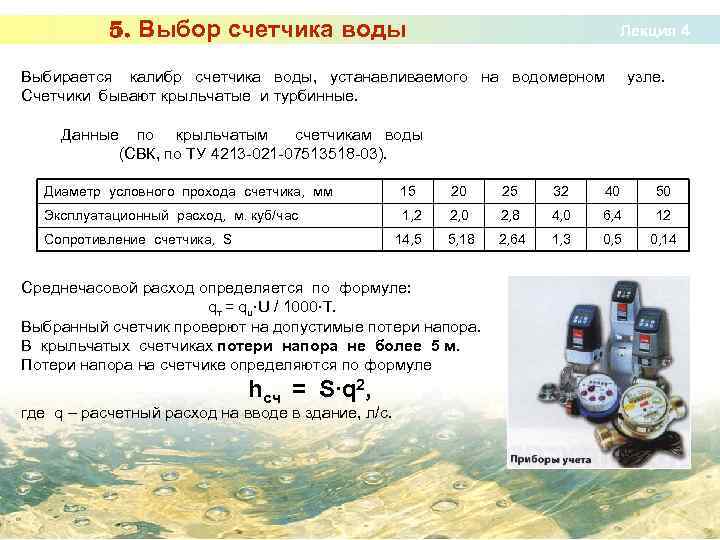

5. Выбор счетчика воды Лекция 4 Выбирается калибр счетчика воды, устанавливаемого на водомерном Счетчики бывают крыльчатые и турбинные. узле. Данные по крыльчатым счетчикам воды (СВК, по ТУ 4213 -021 -07513518 -03). Диаметр условного прохода счетчика, мм 15 20 25 32 40 50 Эксплуатационный расход, м. куб/час 1, 2 2, 0 2, 8 4, 0 6, 4 12 14, 5 5, 18 2, 64 1, 3 0, 5 0, 14 Сопротивление счетчика, S Среднечасовой расход определяется по формуле: qт = qu∙U / 1000∙T. Выбранный счетчик проверют на допустимые потери напора. В крыльчатых счетчиках потери напора не более 5 м. Потери напора на счетчике определяются по формуле hсч = S∙q 2, где q – расчетный расход на вводе в здание, л/с.
6. Определение требуемого напора Лекция 4 Hтр = Hгеом + ∑ h. L + hм + hсч + Hf, где Hгеом – геометрическая высота подъема воды; ∑ h. L – сумма потерь напора на трение по участкам сети водопровода; hм – потери напора на местных сопротивлениях; hсч – потери напора на счетчике воды; Hf – свободный напор у диктующего устройства. При Hтр < Hгар, система внутреннего водопровода будет работать под напором из городской сети водоснабжения, установки для повышения напора не требуется.
7. Последовательность расчета сети В 1 а) cтроится аксонометрия сети В 1 (схема строится в осях XYOZ, искажения размеров по осям нет). б) на схеме выделяется расчетное направление; в) расчетное направление разбивается на расчетные участки; г) заполняется таблица расчета; д) подбирается счетчик воды; е) определяется Hгеом и Hf; ж) определяется Hтр и сравнивается с Hгар. Лекция 4 Аксонометрическая схема является важным монтажным документом, поэтому на ней точно и четко должна быть отражена вся система водопровода, в условных обозначениях показана водоразборная и запорная арматура, диаметры, отметки, геометрические уклоны горизонтальных участков.

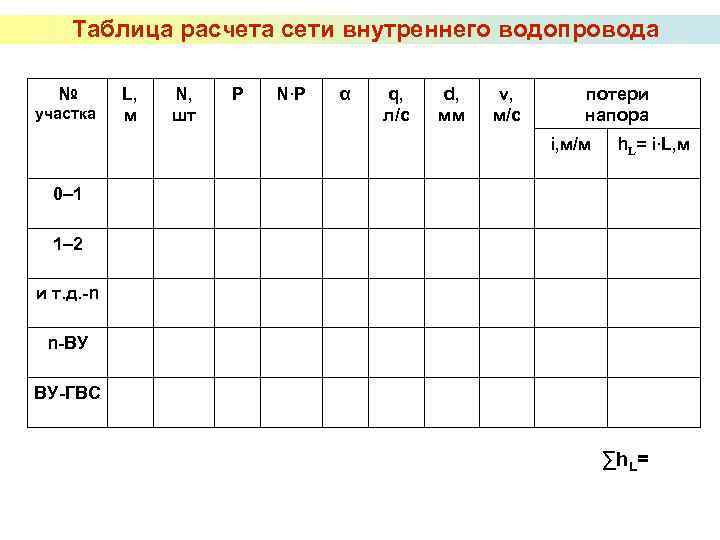

Таблица расчета сети внутреннего водопровода № участка L, м N, шт P N∙P α q, л/с d, мм v, м/с потери напора i, м/м h. L= i∙L, м 0– 1 1– 2 и т. д. -n n-ВУ ВУ-ГВС ∑h. L=
По результатам конструирования и расчета строится аксонометрическая схема В 1

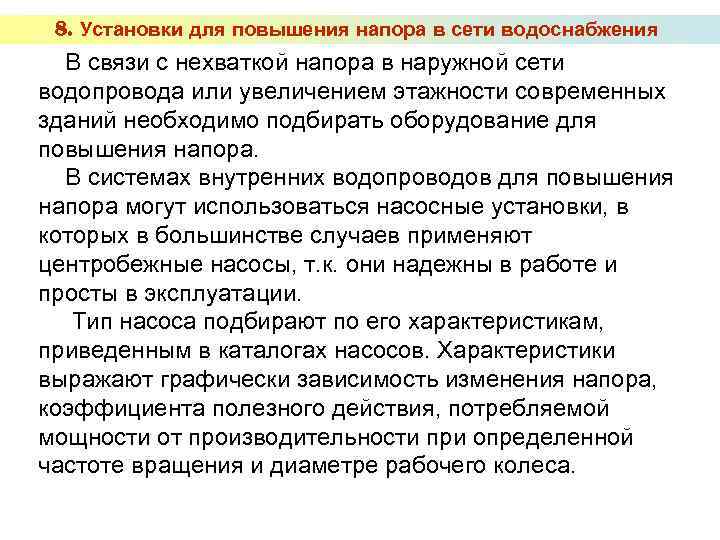

8. Установки для повышения напора в сети водоснабжения В связи с нехваткой напора в наружной сети водопровода или увеличением этажности современных зданий необходимо подбирать оборудование для повышения напора. В системах внутренних водопроводов для повышения напора могут использоваться насосные установки, в которых в большинстве случаев применяют центробежные насосы, т. к. они надежны в работе и просты в эксплуатации. Тип насоса подбирают по его характеристикам, приведенным в каталогах насосов. Характеристики выражают графически зависимость изменения напора, коэффициента полезного действия, потребляемой мощности от производительности при определенной частоте вращения и диаметре рабочего колеса.
Сводный график полей насосов типа К Построение характеристики насоса: при изменении частоты вращения при обтачке рабочего колеса
Насосные установки монтируют с последовательным соединением насосов, если необходимо создать значительный напор, который не в состоянии обеспечить один насос требуемой производительности. Монтажная схема последовательного подсоединения насосов: 1 – насосы; 2 – запорная арматура; 3 – обратные клапаны; 4 – вибровставки

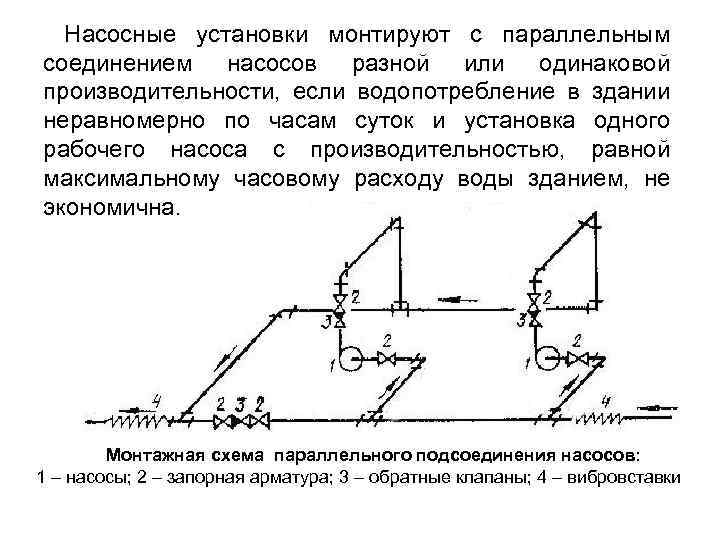

Насосные установки монтируют с параллельным соединением насосов разной или одинаковой производительности, если водопотребление в здании неравномерно по часам суток и установка одного рабочего насоса с производительностью, равной максимальному часовому расходу воды зданием, не экономична. Монтажная схема параллельного подсоединения насосов: 1 – насосы; 2 – запорная арматура; 3 – обратные клапаны; 4 – вибровставки

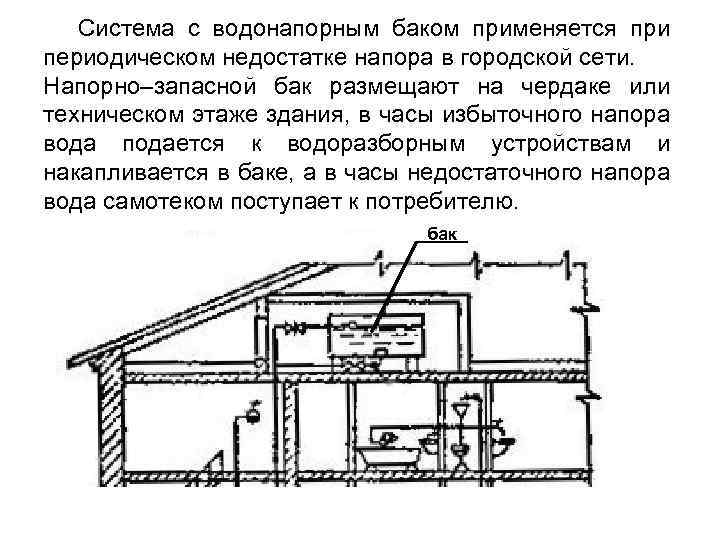

Система с водонапорным баком применяется при периодическом недостатке напора в городской сети. Напорно–запасной бак размещают на чердаке или техническом этаже здания, в часы избыточного напора вода подается к водоразборным устройствам и накапливается в баке, а в часы недостаточного напора вода самотеком поступает к потребителю. бак
Схема установки водонапорного бака: 1 – подающий трубопровод; 2 – отводящий трубопровод (при варианте раздельной подачи и отвода воды); 3 – отводящий трубопровод (при варианте объединенного подающеразводящего трубопровода); 4 – сигнальная труба; 5 – переливной трубопровод; 6 – слив с поддона; 7 – поддон; 8 – поплавковый клапан; 9 – запорная арматура; 10 – обратный клапан; 11 – спускной трубопровод; 12 – смотровой люк; 13 – вентиляционная колонка; 14 – сварная рама для установки бака

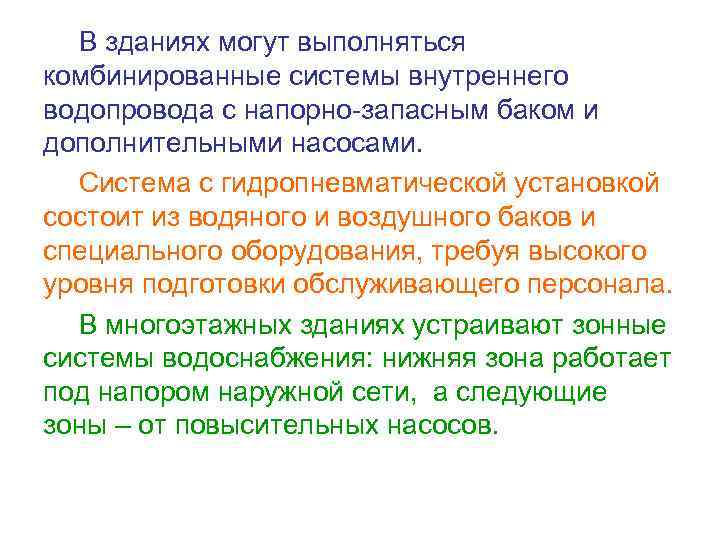

В зданиях могут выполняться комбинированные системы внутреннего водопровода с напорно-запасным баком и дополнительными насосами. Система с гидропневматической установкой состоит из водяного и воздушного баков и специального оборудования, требуя высокого уровня подготовки обслуживающего персонала. В многоэтажных зданиях устраивают зонные системы водоснабжения: нижняя зона работает под напором наружной сети, а следующие зоны – от повысительных насосов.
