Расчет сети внутреннего водопровода

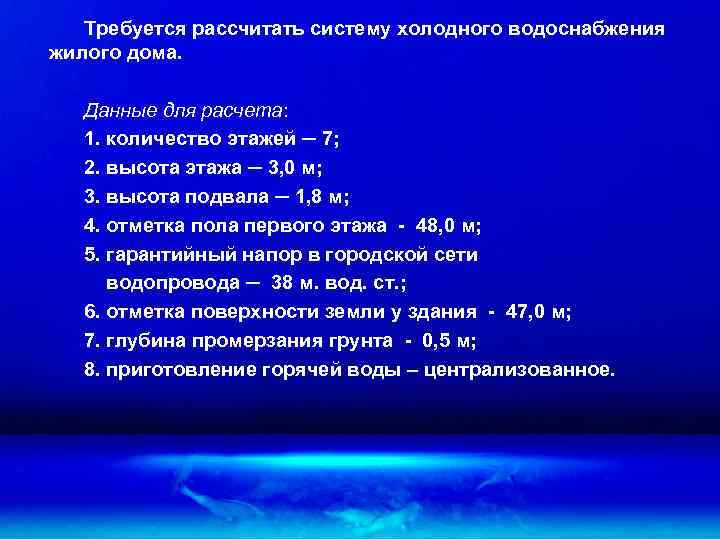

Требуется рассчитать систему холодного водоснабжения жилого дома. Данные для расчета: 1. количество этажей ─ 7; 2. высота этажа ─ 3, 0 м; 3. высота подвала ─ 1, 8 м; 4. отметка пола первого этажа - 48, 0 м; 5. гарантийный напор в городской сети водопровода ─ 38 м. вод. ст. ; 6. отметка поверхности земли у здания - 47, 0 м; 7. глубина промерзания грунта - 0, 5 м; 8. приготовление горячей воды – централизованное.

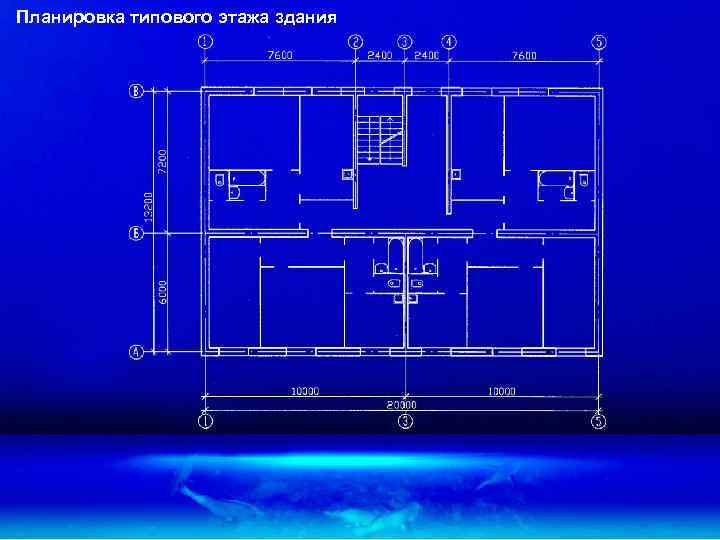

Планировка типового этажа здания
На плане типового этажа размещаются стояки системы В 1 (и системы К 1, т. к. это взаимно существующие сети), показываются подводки системы В 1 (и отводные линии К 1).
Согласно генеральному плану участка ввод водопровода должен пересекать наружную стену по оси В.
На плане подвала показывается расположение стояков В 1, формируется разводящая сеть водопровода.

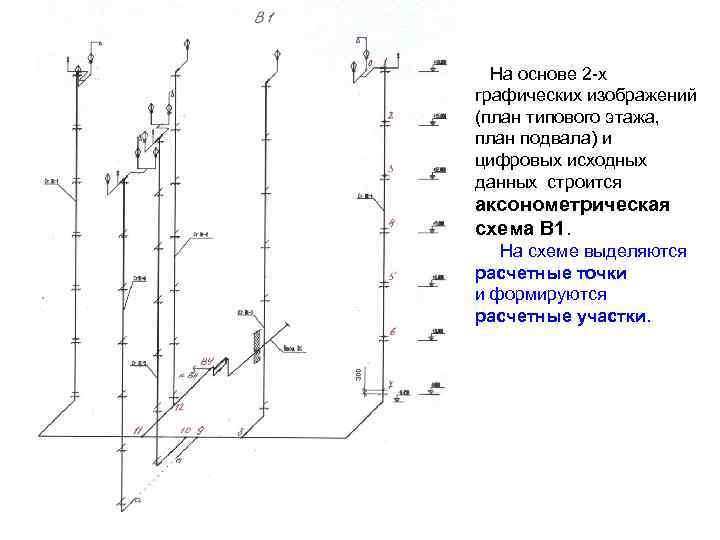

На основе 2 -х графических изображений (план типового этажа, план подвала) и цифровых исходных данных строится аксонометрическая схема В 1. На схеме выделяются расчетные точки и формируются расчетные участки.

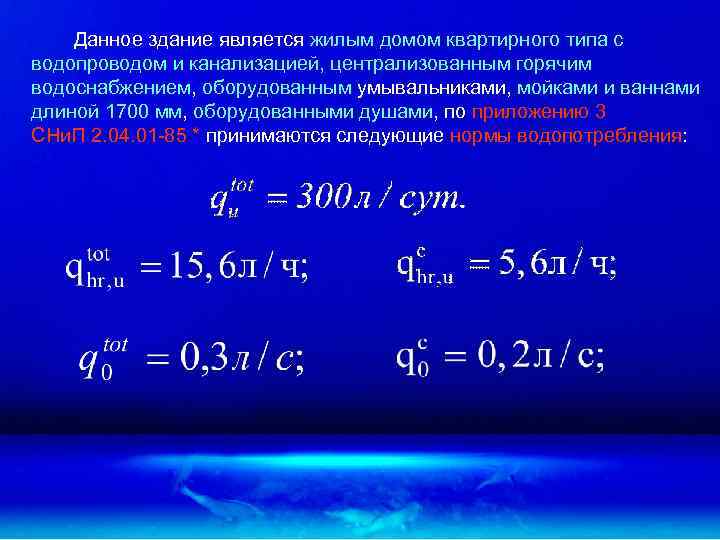

Данное здание является жилым домом квартирного типа с водопроводом и канализацией, централизованным горячим водоснабжением, оборудованным умывальниками, мойками и ваннами длиной 1700 мм, оборудованными душами, по приложению 3 СНи. П 2. 04. 01 -85 * принимаются следующие нормы водопотребления:
Расчетный расход на любом участке сети: , где ─ коэффициент, определяемый по прил. 4 СНи. П 2. 04. 01 -85 * в зависимости от , где N ─ количество потребителей (водоразборных устройств); P – вероятность водопотребления. Вероятность водопотребления рассчитывается , где U – количество потребителей (жителей). Для жилых зданий допускается принимать U = N.
Для гидравлического расчета используются таблицы ВОДГЕО (Шевелева). Из них при известном расходе, принятом диаметре выписываются значения: V (средней скорости движения); • i (гидравлического уклона). • Значения скорости в подводках не должны превышать 2, 5 м/с, в стояках и магистралях – 1, 5 -2 м/с. Потери напора на участке сети определяются , где L ─ длина участка. Расчет удобно вести в табличной форме.
Расчет сети водоснабжения здания
Выбор счетчика воды Счетчик подбирается на основании двух условий: средний часовой расход воды для здания должен быть меньше эксплуатационного расхода счетчика (приведен в таблице 4 СНи. П 2. 04. 01 -85*) и потери напора на счетчике ( ) не должны превышать 5 м для крыльчатых счетчиков. Средний часовой расход воды для здания определяется по формуле м 3/ч, где Т – количество часов водопотребления в течение суток (для жилых зданий – 24 ч). Потери напора на счетчике вычисляются по формуле , м, где S – гидравлическое сопротивление счетчика; q – расчетный расход на вводе в здание. Для данного здания выбирается счетчик воды СВК-32 (S = 1, 3; qэ = 4 м 3/ч). м 3/ч qэ = 4 м 3/ч,
Определение требуемого напора Напор, требуемый для подачи воды в наиболее удаленную и высоко расположенную точку водоразбора в здании (Нтр), вычисляется по формуле Нтр = Нгеом + h. L + hм + hсч + Нf , где Нгеом – геометрическая высота подъема воды, разность отметки диктующего устройства и отметки присоединения ввода к городской сети водоснабжения. Минимальная глубина заложения сети hзал = hпром + 0, 5, но не менее 1 м. При заданной hпром = 0, 5 м получим hзал = 0, 5 + 0, 5 = 1, 0 м.
Схема для определения Нгеом = 67. 000 – 45. 900 = 21. 10 м или (48 + 6 3 + 1) ─ (46 ─ 0, 005 20) = 21, 10 м.

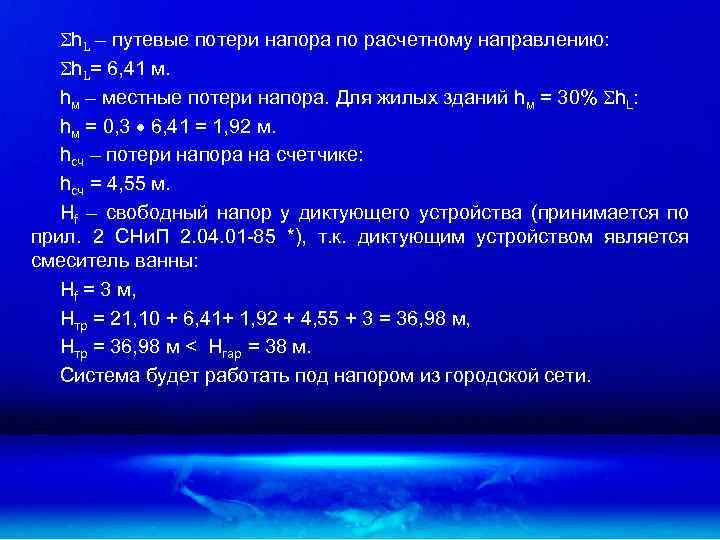

h. L – путевые потери напора по расчетному направлению: h. L= 6, 41 м. hм – местные потери напора. Для жилых зданий hм = 30% h. L: hм = 0, 3 6, 41 = 1, 92 м. hсч – потери напора на счетчике: hсч = 4, 55 м. Нf – свободный напор у диктующего устройства (принимается по прил. 2 СНи. П 2. 04. 01 -85 *), т. к. диктующим устройством является смеситель ванны: Нf = 3 м, Нтр = 21, 10 + 6, 41+ 1, 92 + 4, 55 + 3 = 36, 98 м, Нтр = 36, 98 м < Нгар = 38 м. Система будет работать под напором из городской сети.

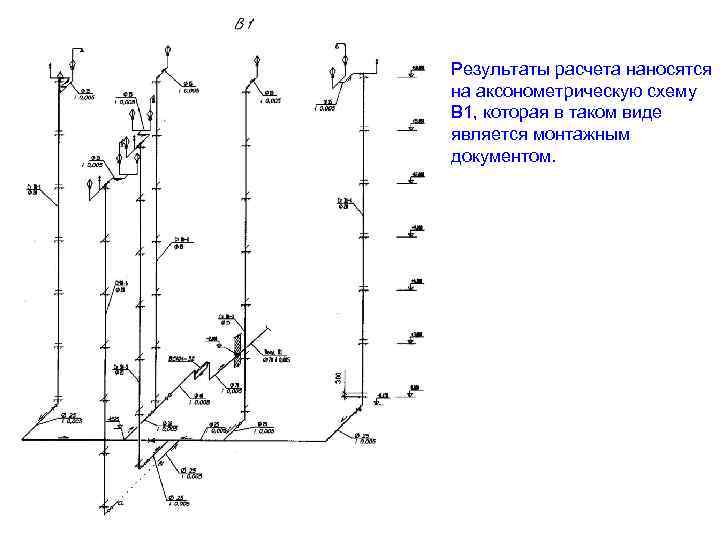

Результаты расчета наносятся на аксонометрическую схему В 1, которая в таком виде является монтажным документом.
