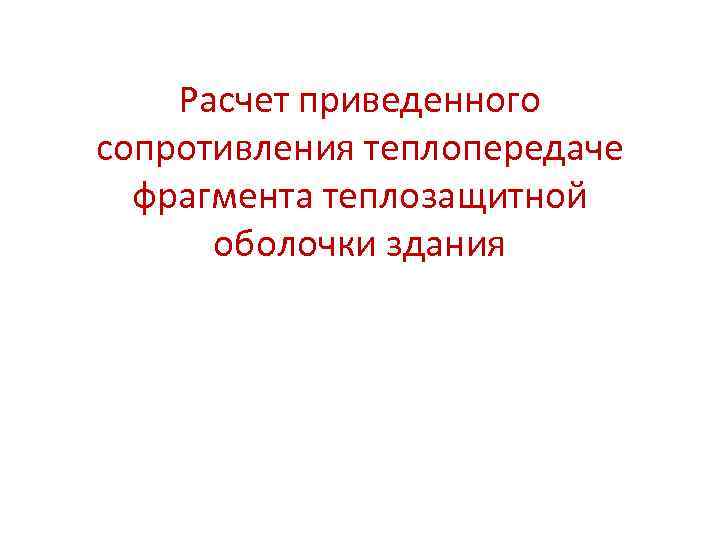

Расчет приведенного сопротивления теплопередаче фрагмента теплозащитной оболочки здания
Приведенное сопротивление теплопередаче фрагмента теплозащитной оболочки здания: где Rоусл- осредненное по площади условное сопротивление теплопередаче фрагмента теплозащитной оболочки здания либо выделенной ограждающей конструкции, м 2 о. С/Вт; - протяженность линейной неоднородности j-го вида, приходящаяся на 1 м 2 фрагмента теплозащитной оболочки здания, или выделенной ограждающей конструкции, м/м 2; удельные потери теплоты через линейную неоднородность j-го вида, Вт/м 2 о. С;

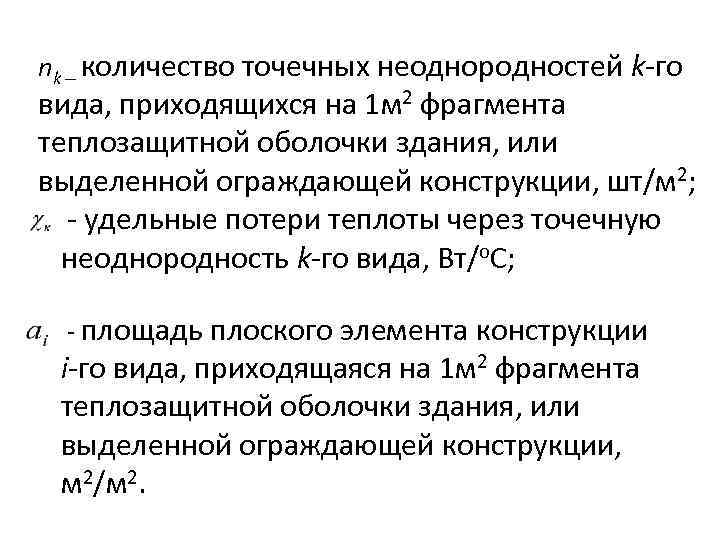

nk – количество точечных неоднородностей k-го вида, приходящихся на 1 м 2 фрагмента теплозащитной оболочки здания, или выделенной ограждающей конструкции, шт/м 2; - удельные потери теплоты через точечную неоднородность k-го вида, Вт/о. С; - площадь плоского элемента конструкции i-го вида, приходящаяся на 1 м 2 фрагмента теплозащитной оболочки здания, или выделенной ограждающей конструкции, м 2/м 2.
где - площадь i-ой части фрагмента, м 2. . Коэффициент теплопередачи однородной i-ой части фрагмента теплозащитной оболочки здания (удельные потери теплоты через плоский элемент i-ого вида), Вт/м 2 о. С: Коэффициент теплотехнической однородности, r, вспомогательная величина, характеризующая эффективность утепления конструкции, определяется по формуле
- условное сопротивление теплопередаче одно родной части фрагмента теплозащитной оболочки здания iого вида, м 2 о. С/Вт, которое определяется либо экспериментально, либо расчетом по формуле - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/м 2 о. С; коэффициент теплоотдачи наружной ограждающей конструкции, Вт/м 2 о. С; поверхности
термическое сопротивление слоя однородной части фрагмента, м 2 о. С/Вт, определяемое для невентилируемых воздушных прослоек по таблице Е. 1 СП 50. 13330. 2012, для материальных слоев по формуле - толщина слоя, м; - теплопроводность материала слоя, Вт/мо. С, принимаемая по результатам испытаний в аккредитованной лаборатории; при отсутствии таких данных величина оценивается по приложению С СП 50. 13330. 2012.
Удельные потери теплоты через линейную теплотехническую неоднородность определяются по результатам расчета двухмерного температурного поля узла конструкций где tв – расчетная температура внутреннего воздуха, о. С; tн - расчетная температура наружного воздуха, о. С; дополнительные потери теплоты через линейную теплотехническую неоднородность j- го вида, приходящаяся на 1 пог. м , Вт/м, определяемые по формуле
где потери теплоты через расчетную область с линейной теплотехнической неоднородностью J – го вида, приходящиеся на 1 пог. м стыка, являющиеся результатом расчета температурного поля, Вт/м; потери теплоты через участки однородных частей фрагмента, вошедшие в расчетную область при расчете температурного поля области с линейной теплотехнической неоднородностью J – го вида, Вт/м, определяемые по формулам
Удельные потери теплоты через точечную теплотехническую неоднородность k-го вида определяются по результатам расчета трехмерного температурного поля участка конструкции, содержащего точечную теплотехническую неоднородность, по формуле где ∆Qk. K- дополнительные потери теплоты через точечную теплотехническую неоднородность k-го вида, Вт, определяемые по формуле

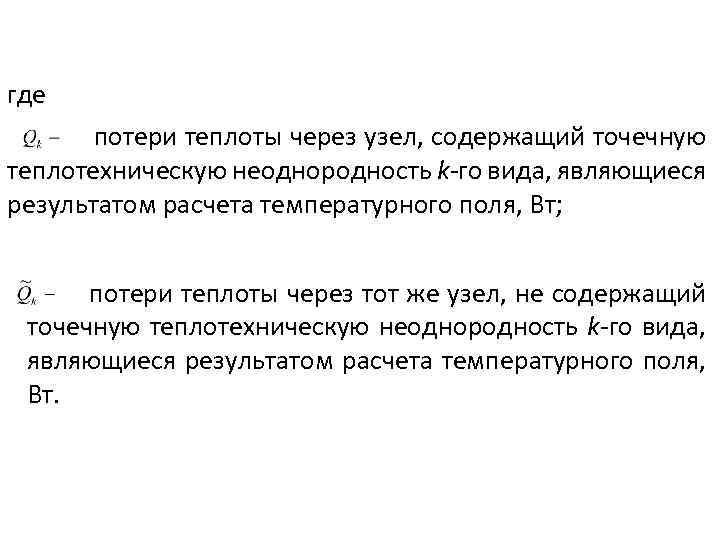

где потери теплоты через узел, содержащий точечную теплотехническую неоднородность k-го вида, являющиеся результатом расчета температурного поля, Вт; потери теплоты через тот же узел, не содержащий точечную теплотехническую неоднородность k-го вида, являющиеся результатом расчета температурного поля, Вт.
