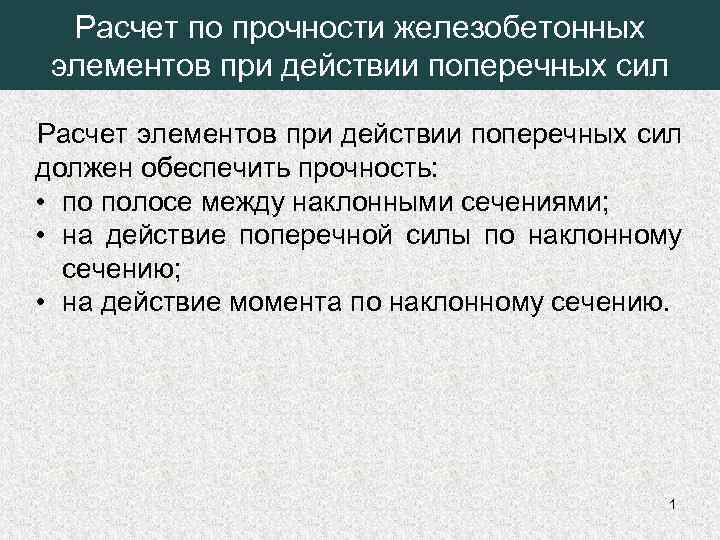

Расчет по прочности железобетонных элементов при действии поперечных сил Расчет элементов при действии поперечных Расчет по прочности железобетонных элементов при действии поперечных сил Расчет элементов при действии поперечных сил должен обеспечить прочность: • по полосе между наклонными сечениями; • на действие поперечной силы по наклонному сечению; • на действие момента по наклонному сечению. 1

Расчет по прочности железобетонных элементов при действии поперечных сил 2 Расчет по прочности железобетонных элементов при действии поперечных сил 2

Расчет железобетонных элементов по полосе между наклонными сечениями 3 Расчет железобетонных элементов по полосе между наклонными сечениями 3

Расчет железобетонных элементов по полосе между наклонными сечениями 0, 3 h 0 где Q Расчет железобетонных элементов по полосе между наклонными сечениями 0, 3 h 0 где Q - поперечная сила в нормальном сечении элемента; φb 1 - коэффициент, принимаемый равным 0, 3 4

Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил 5 Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил 5

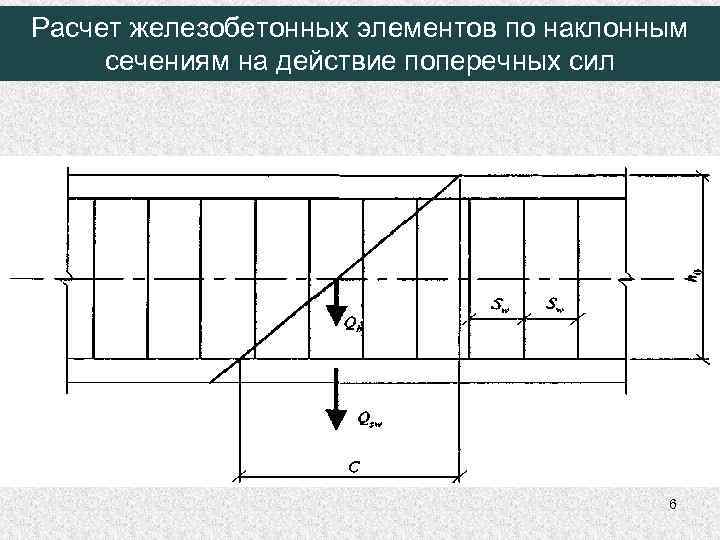

Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил 6 Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил 6

Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил 7 Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил 7

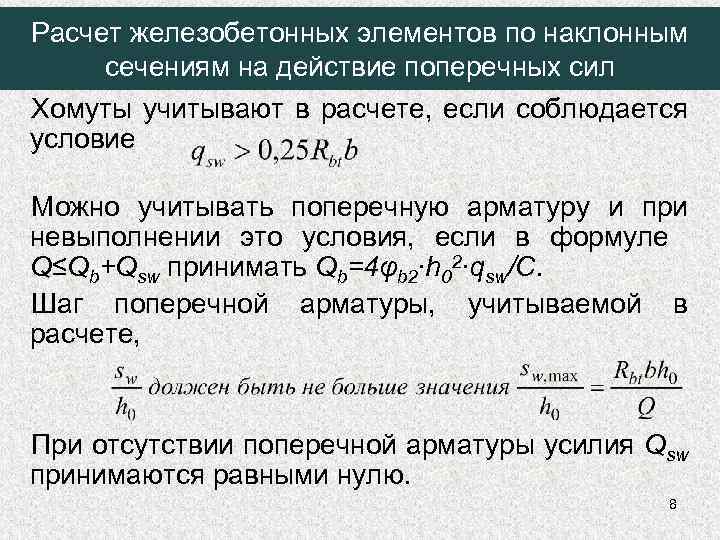

Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил Хомуты учитывают в расчете, Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил Хомуты учитывают в расчете, если соблюдается условие Можно учитывать поперечную арматуру и при невыполнении это условия, если в формуле Q≤Qb+Qsw принимать Qb=4φb 2∙h 02∙qsw/C. Шаг поперечной арматуры, учитываемой в расчете, При отсутствии поперечной арматуры усилия Qsw принимаются равными нулю. 8

 • Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил Схема усилий • Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил Схема усилий в наклонном сечении элементов с хомутами 9 при расчете его на действие поперечной силы

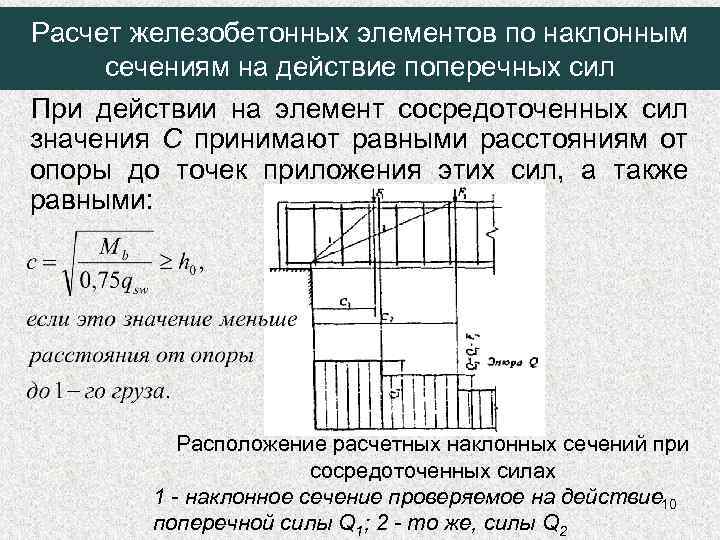

Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил При действии на элемент Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил При действии на элемент сосредоточенных сил значения С принимают равными расстояниям от опоры до точек приложения этих сил, а также равными: Расположение расчетных наклонных сечений при сосредоточенных силах 1 - наклонное сечение проверяемое на действие 10 поперечной силы Q 1; 2 - то же, силы Q 2

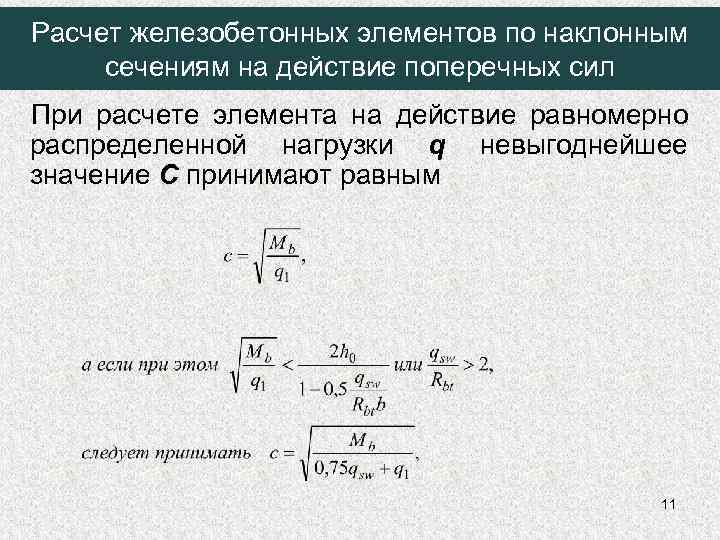

Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил При расчете элемента на Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил При расчете элемента на действие равномерно распределенной нагрузки q невыгоднейшее значение С принимают равным 11

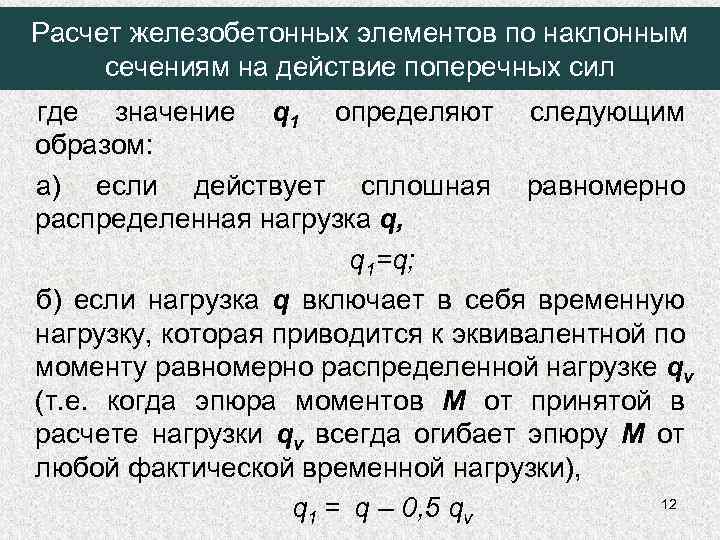

Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил где значение q 1 Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил где значение q 1 определяют следующим образом: а) если действует сплошная равномерно распределенная нагрузка q, q 1=q; б) если нагрузка q включает в себя временную нагрузку, которая приводится к эквивалентной по моменту равномерно распределенной нагрузке qv (т. е. когда эпюра моментов М от принятой в расчете нагрузки qv всегда огибает эпюру М от любой фактической временной нагрузки), 12 q 1 = q – 0, 5 qv

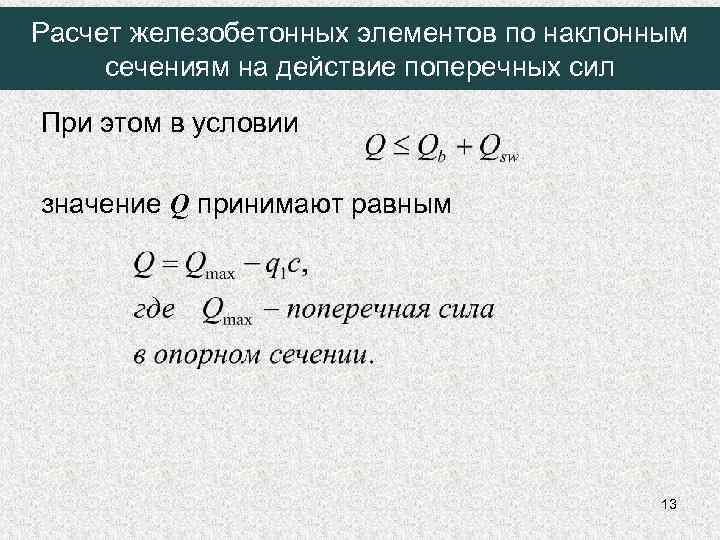

Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил При этом в условии Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил При этом в условии значение Q принимают равным 13

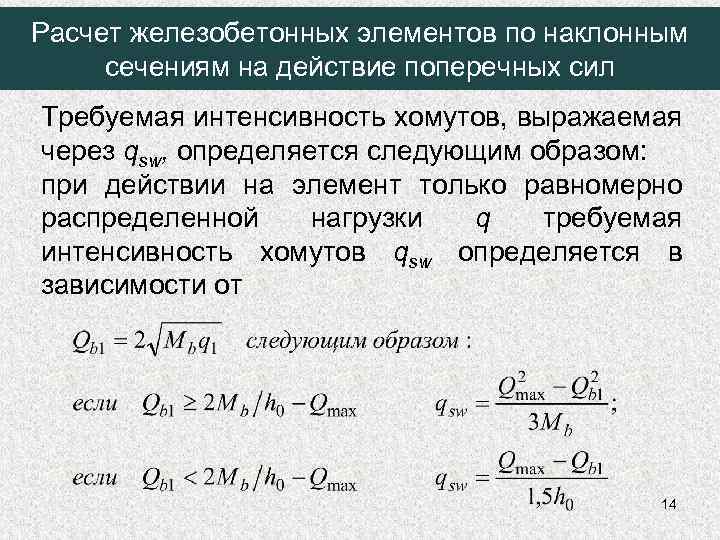

Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил Требуемая интенсивность хомутов, выражаемая Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил Требуемая интенсивность хомутов, выражаемая через qsw, определяется следующим образом: при действии на элемент только равномерно распределенной нагрузки q требуемая интенсивность хомутов qsw определяется в зависимости от 14

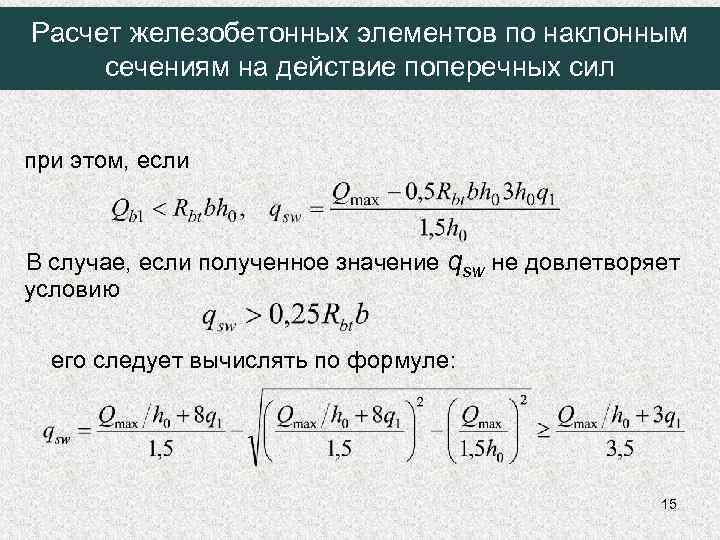

Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил при этом, если В Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил при этом, если В случае, если полученное значение qsw не довлетворяет условию его следует вычислять по формуле: 15

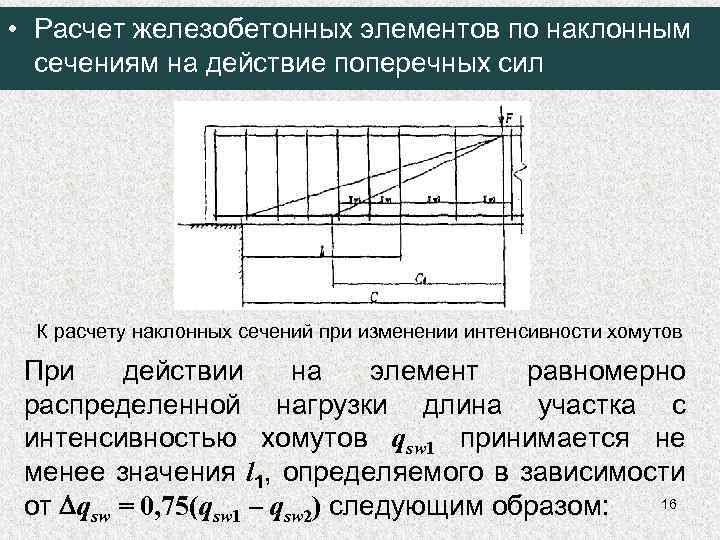

 • Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил К расчету • Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил К расчету наклонных сечений при изменении интенсивности хомутов При действии на элемент равномерно распределенной нагрузки длина участка с интенсивностью хомутов qsw 1 принимается не менее значения l 1, определяемого в зависимости 16 от qsw = 0, 75(qsw 1 – qsw 2) следующим образом:

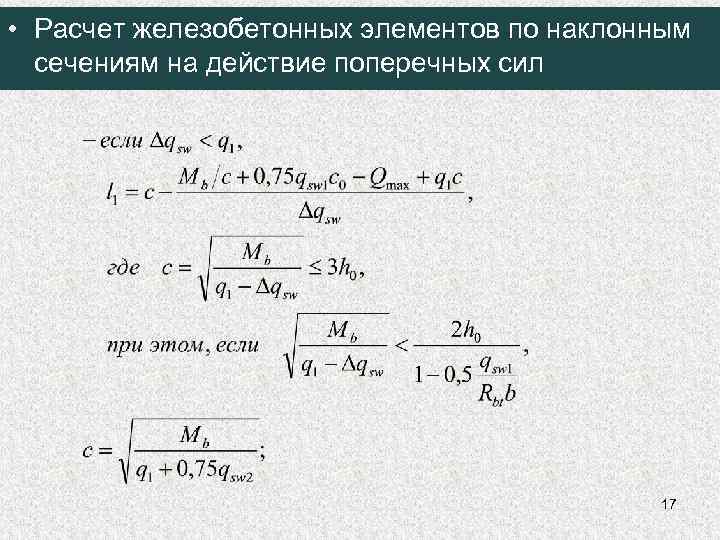

 • Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил 17 • Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил 17

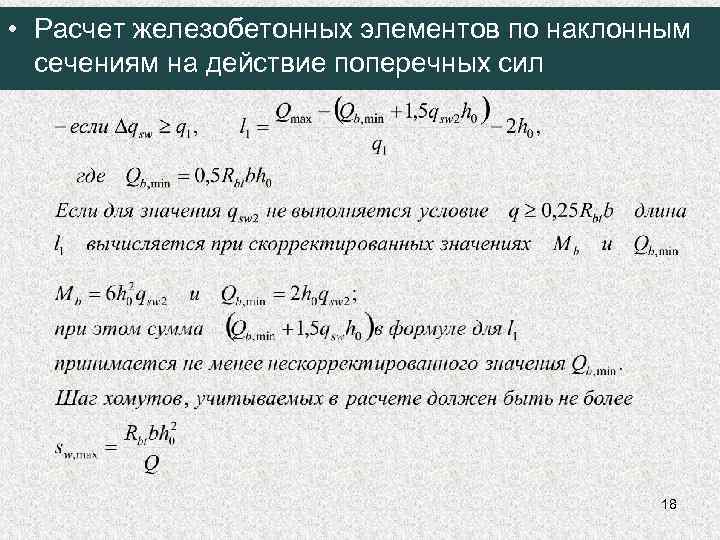

 • Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил 18 • Расчет железобетонных элементов по наклонным сечениям на действие поперечных сил 18

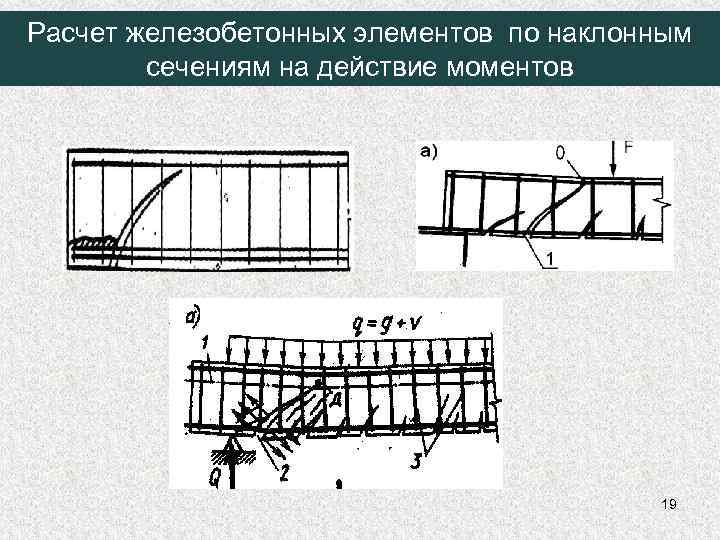

Расчет железобетонных элементов по наклонным сечениям на действие моментов 19 Расчет железобетонных элементов по наклонным сечениям на действие моментов 19

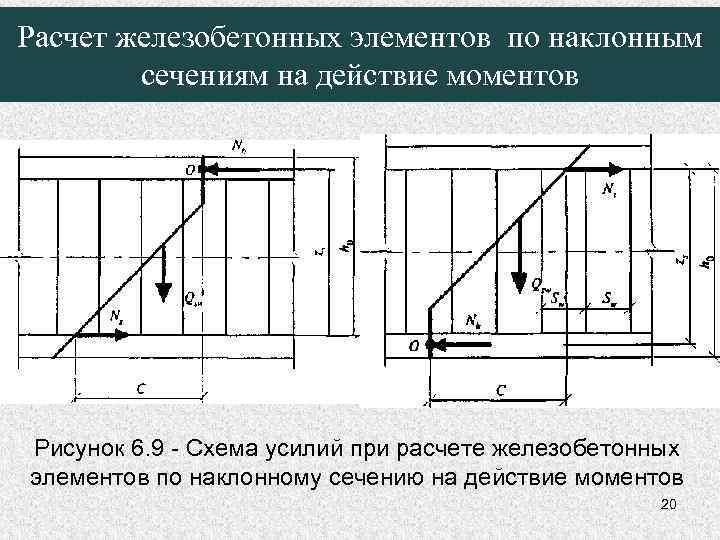

Расчет железобетонных элементов по наклонным сечениям на действие моментов Рисунок 6. 9 - Схема Расчет железобетонных элементов по наклонным сечениям на действие моментов Рисунок 6. 9 - Схема усилий при расчете железобетонных элементов по наклонному сечению на действие моментов 20

Расчет железобетонных элементов по наклонным сечениям на действие моментов Схема усилий при расчете железобетонных Расчет железобетонных элементов по наклонным сечениям на действие моментов Схема усилий при расчете железобетонных элементов по наклонному сечению на действие моментов 21

Поперечное армирование Поперечную арматуру следует устанавливать исходя из расчета на восприятие усилий, а также Поперечное армирование Поперечную арматуру следует устанавливать исходя из расчета на восприятие усилий, а также с целью ограничения развития трещин, удержания продольных стержней в проектном положении и закрепления их от бокового выпучивания в любом направлении. 22

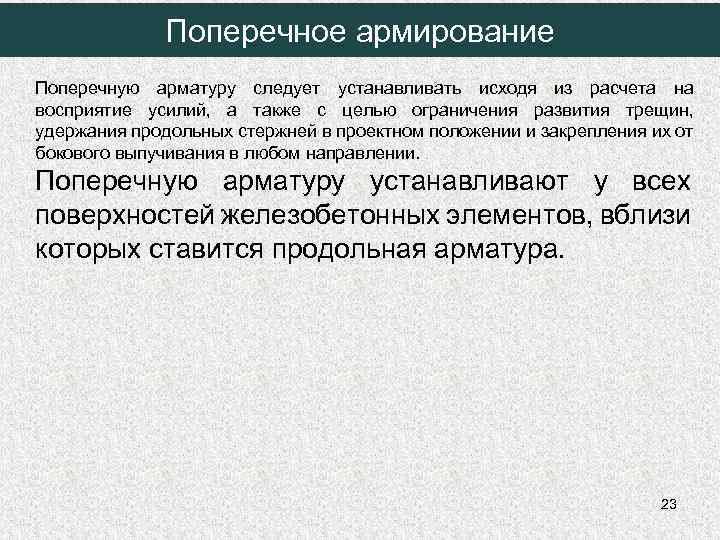

Поперечное армирование Поперечную арматуру следует устанавливать исходя из расчета на восприятие усилий, а также Поперечное армирование Поперечную арматуру следует устанавливать исходя из расчета на восприятие усилий, а также с целью ограничения развития трещин, удержания продольных стержней в проектном положении и закрепления их от бокового выпучивания в любом направлении. Поперечную арматуру устанавливают у всех поверхностей железобетонных элементов, вблизи которых ставится продольная арматура. 23

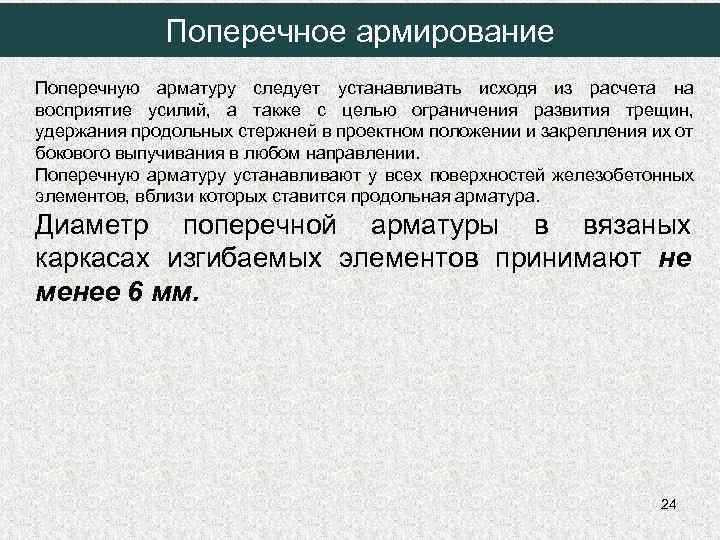

Поперечное армирование Поперечную арматуру следует устанавливать исходя из расчета на восприятие усилий, а также Поперечное армирование Поперечную арматуру следует устанавливать исходя из расчета на восприятие усилий, а также с целью ограничения развития трещин, удержания продольных стержней в проектном положении и закрепления их от бокового выпучивания в любом направлении. Поперечную арматуру устанавливают у всех поверхностей железобетонных элементов, вблизи которых ставится продольная арматура. Диаметр поперечной арматуры в вязаных каркасах изгибаемых элементов принимают не менее 6 мм. 24

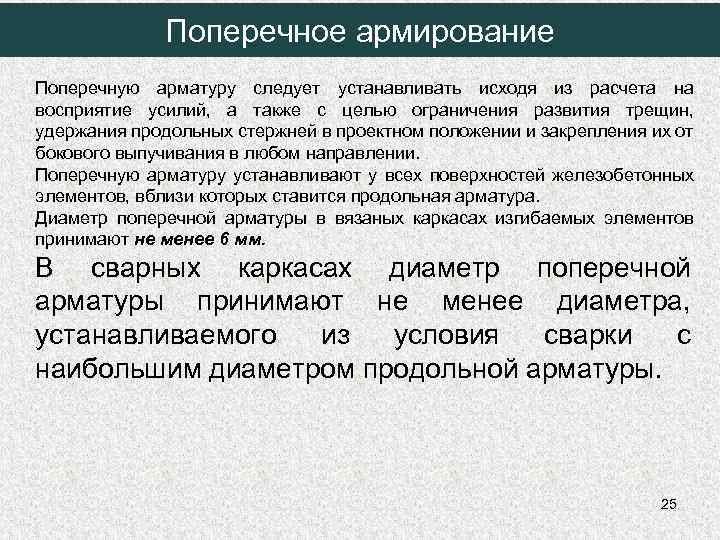

Поперечное армирование Поперечную арматуру следует устанавливать исходя из расчета на восприятие усилий, а также Поперечное армирование Поперечную арматуру следует устанавливать исходя из расчета на восприятие усилий, а также с целью ограничения развития трещин, удержания продольных стержней в проектном положении и закрепления их от бокового выпучивания в любом направлении. Поперечную арматуру устанавливают у всех поверхностей железобетонных элементов, вблизи которых ставится продольная арматура. Диаметр поперечной арматуры в вязаных каркасах изгибаемых элементов принимают не менее 6 мм. В сварных каркасах диаметр поперечной арматуры принимают не менее диаметра, устанавливаемого из условия сварки с наибольшим диаметром продольной арматуры. 25

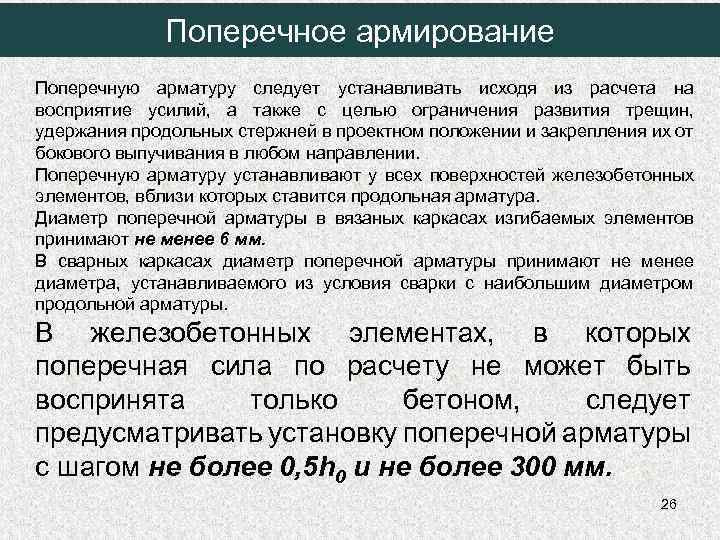

Поперечное армирование Поперечную арматуру следует устанавливать исходя из расчета на восприятие усилий, а также Поперечное армирование Поперечную арматуру следует устанавливать исходя из расчета на восприятие усилий, а также с целью ограничения развития трещин, удержания продольных стержней в проектном положении и закрепления их от бокового выпучивания в любом направлении. Поперечную арматуру устанавливают у всех поверхностей железобетонных элементов, вблизи которых ставится продольная арматура. Диаметр поперечной арматуры в вязаных каркасах изгибаемых элементов принимают не менее 6 мм. В сварных каркасах диаметр поперечной арматуры принимают не менее диаметра, устанавливаемого из условия сварки с наибольшим диаметром продольной арматуры. В железобетонных элементах, в которых поперечная сила по расчету не может быть воспринята только бетоном, следует предусматривать установку поперечной арматуры с шагом не более 0, 5 h 0 и не более 300 мм. 26

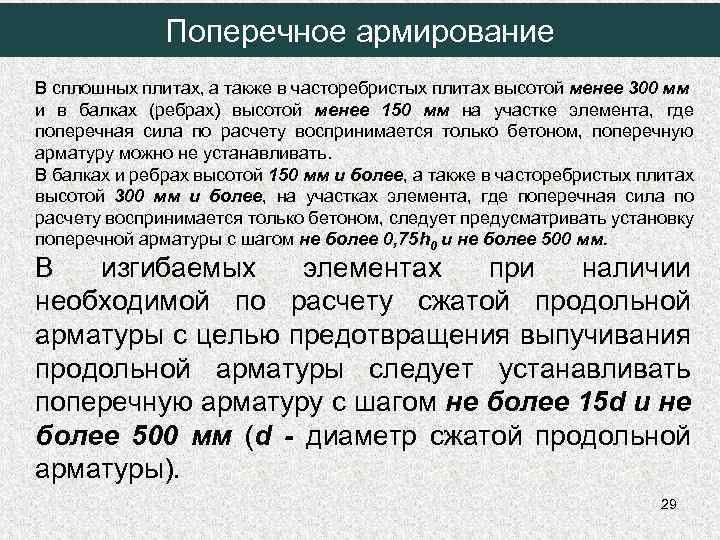

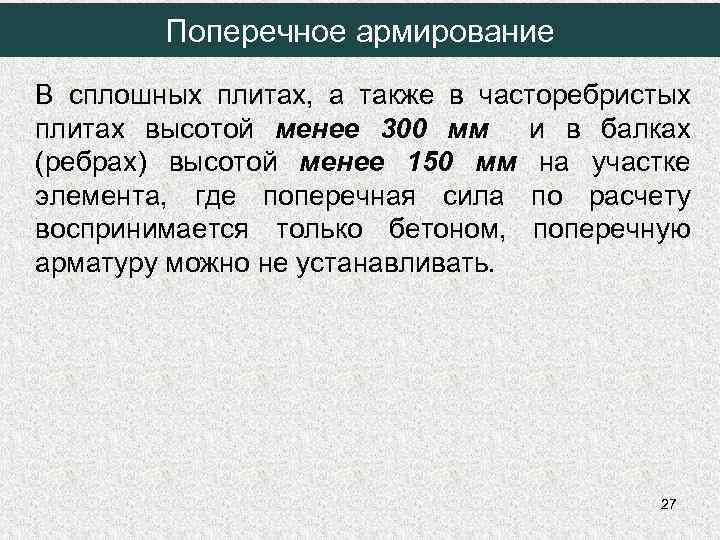

Поперечное армирование В сплошных плитах, а также в часторебристых плитах высотой менее 300 мм Поперечное армирование В сплошных плитах, а также в часторебристых плитах высотой менее 300 мм и в балках (ребрах) высотой менее 150 мм на участке элемента, где поперечная сила по расчету воспринимается только бетоном, поперечную арматуру можно не устанавливать. 27

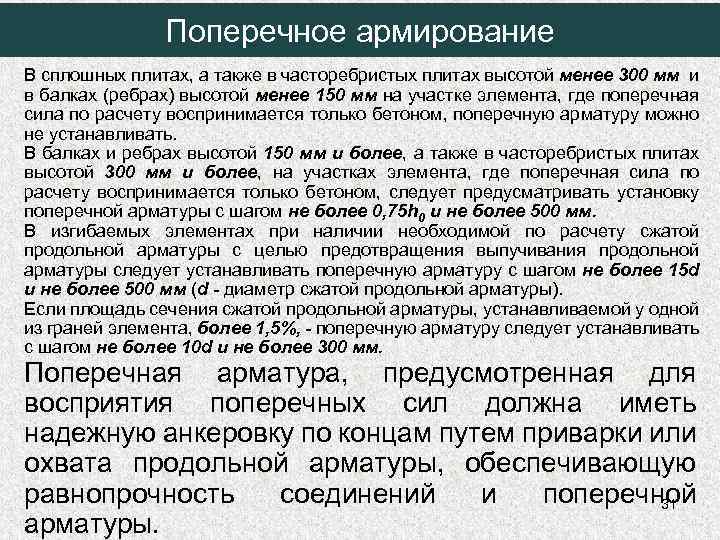

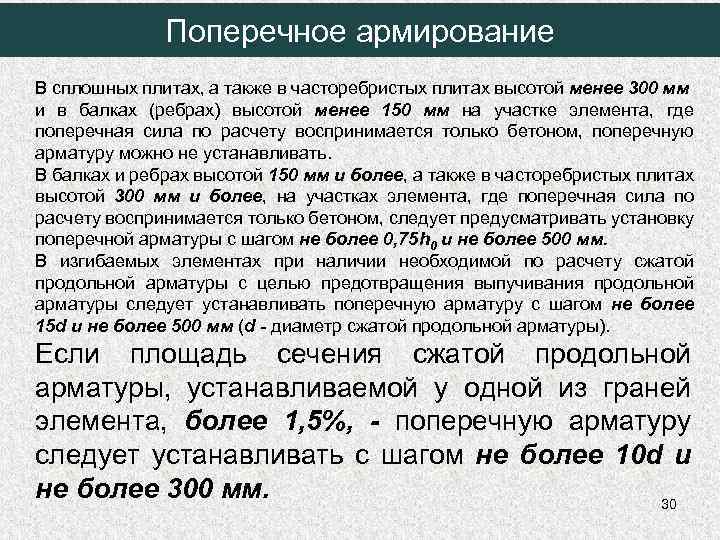

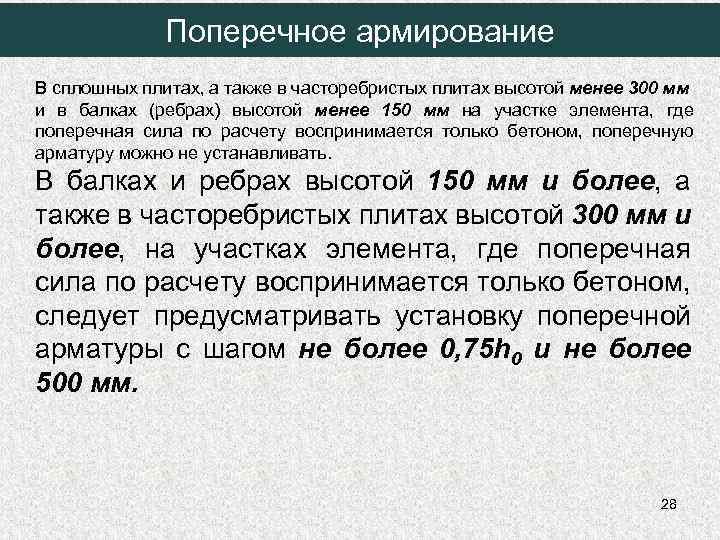

Поперечное армирование В сплошных плитах, а также в часторебристых плитах высотой менее 300 мм Поперечное армирование В сплошных плитах, а также в часторебристых плитах высотой менее 300 мм и в балках (ребрах) высотой менее 150 мм на участке элемента, где поперечная сила по расчету воспринимается только бетоном, поперечную арматуру можно не устанавливать. В балках и ребрах высотой 150 мм и более, а также в часторебристых плитах высотой 300 мм и более, на участках элемента, где поперечная сила по расчету воспринимается только бетоном, следует предусматривать установку поперечной арматуры с шагом не более 0, 75 h 0 и не более 500 мм. 28

Поперечное армирование В сплошных плитах, а также в часторебристых плитах высотой менее 300 мм Поперечное армирование В сплошных плитах, а также в часторебристых плитах высотой менее 300 мм и в балках (ребрах) высотой менее 150 мм на участке элемента, где поперечная сила по расчету воспринимается только бетоном, поперечную арматуру можно не устанавливать. В балках и ребрах высотой 150 мм и более, а также в часторебристых плитах высотой 300 мм и более, на участках элемента, где поперечная сила по расчету воспринимается только бетоном, следует предусматривать установку поперечной арматуры с шагом не более 0, 75 h 0 и не более 500 мм. В изгибаемых элементах при наличии необходимой по расчету сжатой продольной арматуры с целью предотвращения выпучивания продольной арматуры следует устанавливать поперечную арматуру с шагом не более 15 d и не более 500 мм (d - диаметр сжатой продольной арматуры). 29

Поперечное армирование В сплошных плитах, а также в часторебристых плитах высотой менее 300 мм Поперечное армирование В сплошных плитах, а также в часторебристых плитах высотой менее 300 мм и в балках (ребрах) высотой менее 150 мм на участке элемента, где поперечная сила по расчету воспринимается только бетоном, поперечную арматуру можно не устанавливать. В балках и ребрах высотой 150 мм и более, а также в часторебристых плитах высотой 300 мм и более, на участках элемента, где поперечная сила по расчету воспринимается только бетоном, следует предусматривать установку поперечной арматуры с шагом не более 0, 75 h 0 и не более 500 мм. В изгибаемых элементах при наличии необходимой по расчету сжатой продольной арматуры с целью предотвращения выпучивания продольной арматуры следует устанавливать поперечную арматуру с шагом не более 15 d и не более 500 мм (d - диаметр сжатой продольной арматуры). Если площадь сечения сжатой продольной арматуры, устанавливаемой у одной из граней элемента, более 1, 5%, - поперечную арматуру следует устанавливать с шагом не более 10 d и не более 300 мм. 30

Поперечное армирование В сплошных плитах, а также в часторебристых плитах высотой менее 300 мм Поперечное армирование В сплошных плитах, а также в часторебристых плитах высотой менее 300 мм и в балках (ребрах) высотой менее 150 мм на участке элемента, где поперечная сила по расчету воспринимается только бетоном, поперечную арматуру можно не устанавливать. В балках и ребрах высотой 150 мм и более, а также в часторебристых плитах высотой 300 мм и более, на участках элемента, где поперечная сила по расчету воспринимается только бетоном, следует предусматривать установку поперечной арматуры с шагом не более 0, 75 h 0 и не более 500 мм. В изгибаемых элементах при наличии необходимой по расчету сжатой продольной арматуры с целью предотвращения выпучивания продольной арматуры следует устанавливать поперечную арматуру с шагом не более 15 d и не более 500 мм (d - диаметр сжатой продольной арматуры). Если площадь сечения сжатой продольной арматуры, устанавливаемой у одной из граней элемента, более 1, 5%, - поперечную арматуру следует устанавливать с шагом не более 10 d и не более 300 мм. Поперечная арматура, предусмотренная для восприятия поперечных сил должна иметь надежную анкеровку по концам путем приварки или охвата продольной арматуры, обеспечивающую равнопрочность соединений и поперечной 31 арматуры.
