Скачать презентацию Расчет параметрического стабилизатора напряжения Схема источника питания Скачать презентацию Расчет параметрического стабилизатора напряжения Схема источника питания

Parametrichesky_stabilizator_napryazhenia.ppt

  • Количество слайдов: 15

Расчет параметрического стабилизатора напряжения Расчет параметрического стабилизатора напряжения

Схема источника питания U 1 R 2 VD 1 T I 3 C U Схема источника питания U 1 R 2 VD 1 T I 3 C U 2 U 0 R VD 2 Rн

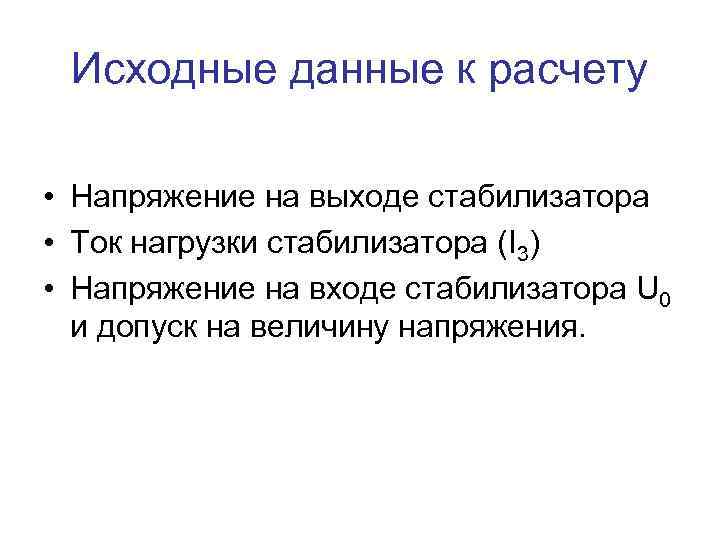

Исходные данные к расчету • Напряжение на выходе стабилизатора • Ток нагрузки стабилизатора (I Исходные данные к расчету • Напряжение на выходе стабилизатора • Ток нагрузки стабилизатора (I 3) • Напряжение на входе стабилизатора U 0 и допуск на величину напряжения.

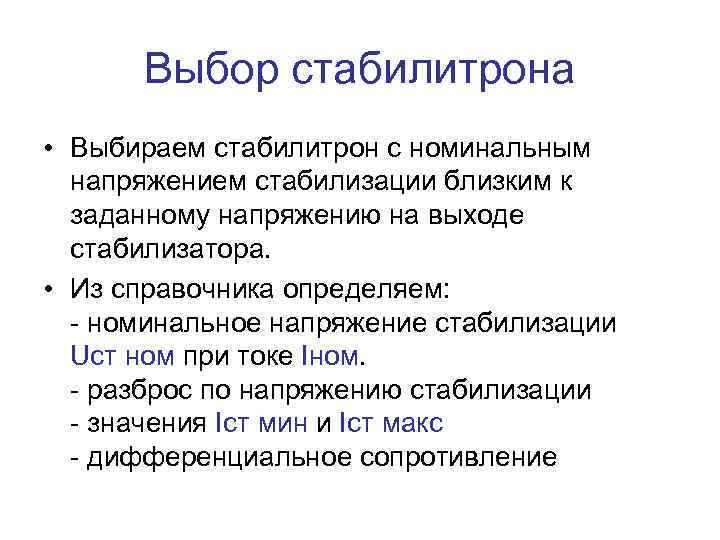

Выбор стабилитрона • Выбираем стабилитрон с номинальным напряжением стабилизации близким к заданному напряжению на Выбор стабилитрона • Выбираем стабилитрон с номинальным напряжением стабилизации близким к заданному напряжению на выходе стабилизатора. • Из справочника определяем: - номинальное напряжение стабилизации Uст ном при токе Iном. - разброс по напряжению стабилизации - значения Iст мин и Iст макс - дифференциальное сопротивление

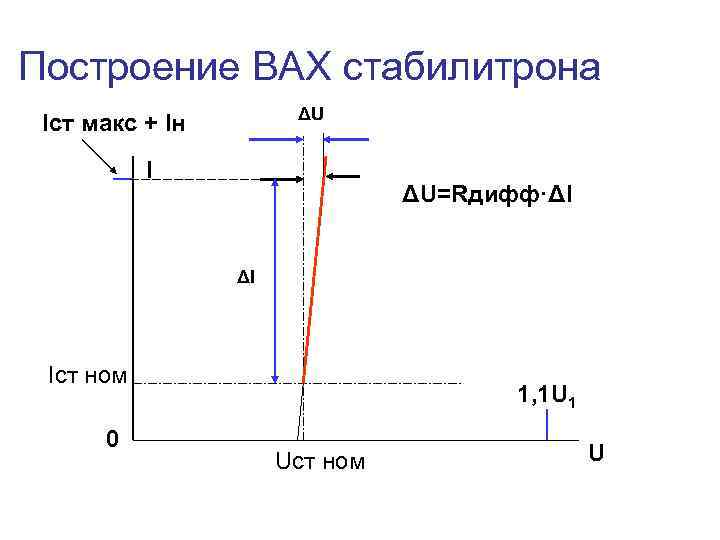

Построение ВАХ стабилитрона ΔU Iст макс + Iн I ΔU=Rдифф·ΔI ΔI Iст ном 0 Построение ВАХ стабилитрона ΔU Iст макс + Iн I ΔU=Rдифф·ΔI ΔI Iст ном 0 1, 1 U 1 Uст ном U

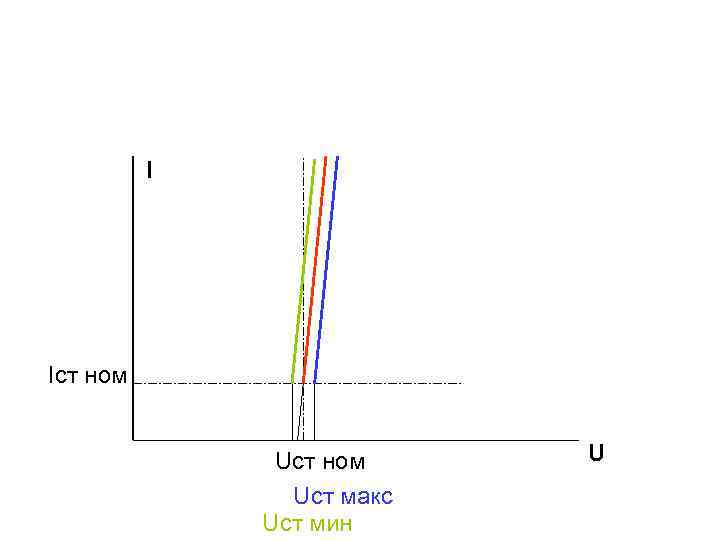

I Iст ном Uст макс Uст мин U I Iст ном Uст макс Uст мин U

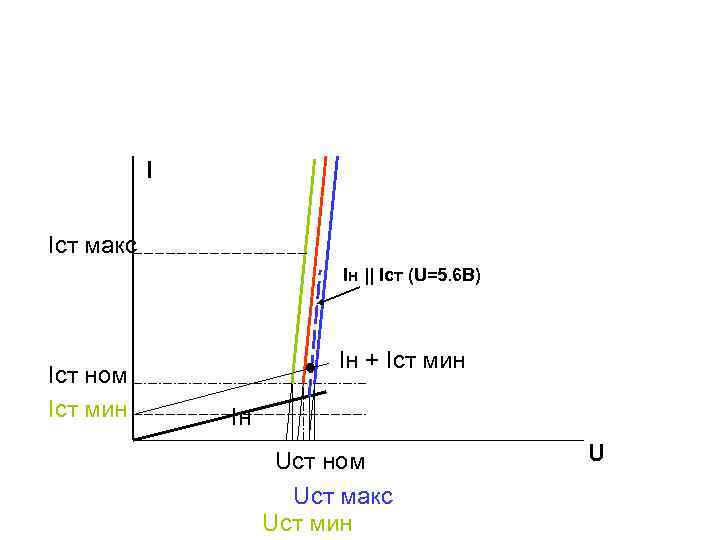

I Iст макс Iн || Iст (U=5. 6 В) Iст ном Iст мин Iн I Iст макс Iн || Iст (U=5. 6 В) Iст ном Iст мин Iн + Iст мин Iн Uст ном Uст макс Uст мин U

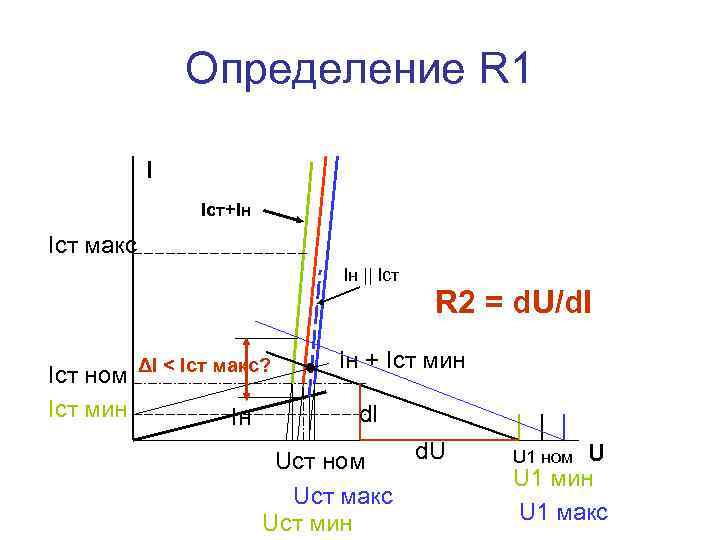

Определение R 1 I Iст+Iн Iст макс Iн || Iст ном Iст мин ΔI Определение R 1 I Iст+Iн Iст макс Iн || Iст ном Iст мин ΔI < Iст макс? Iн R 2 = d. U/d. I Iн + Iст мин d. I d. U Uст ном Uст макс Uст мин U U 1 мин U 1 макс U 1 ном

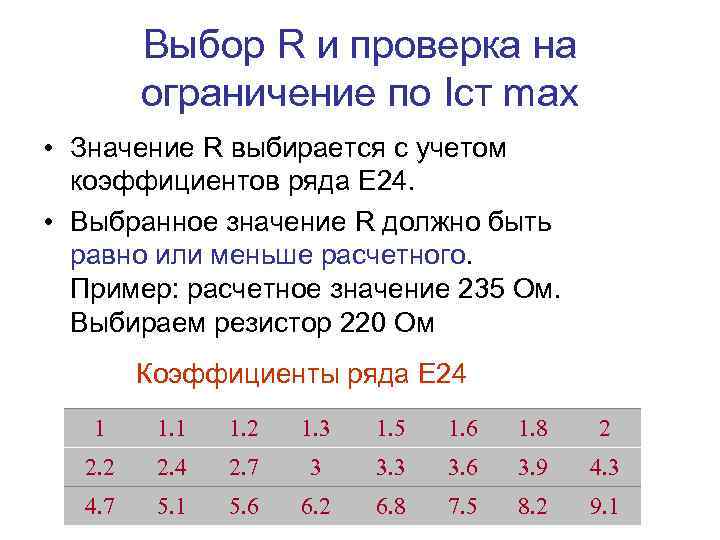

Выбор R и проверка на ограничение по Iст max • Значение R выбирается с Выбор R и проверка на ограничение по Iст max • Значение R выбирается с учетом коэффициентов ряда Е 24. • Выбранное значение R должно быть равно или меньше расчетного. Пример: расчетное значение 235 Ом. Выбираем резистор 220 Ом Коэффициенты ряда Е 24 1 1. 2 1. 3 1. 5 1. 6 1. 8 2 2. 4 2. 7 3 3. 6 3. 9 4. 3 4. 7 5. 1 5. 6 6. 2 6. 8 7. 5 8. 2 9. 1

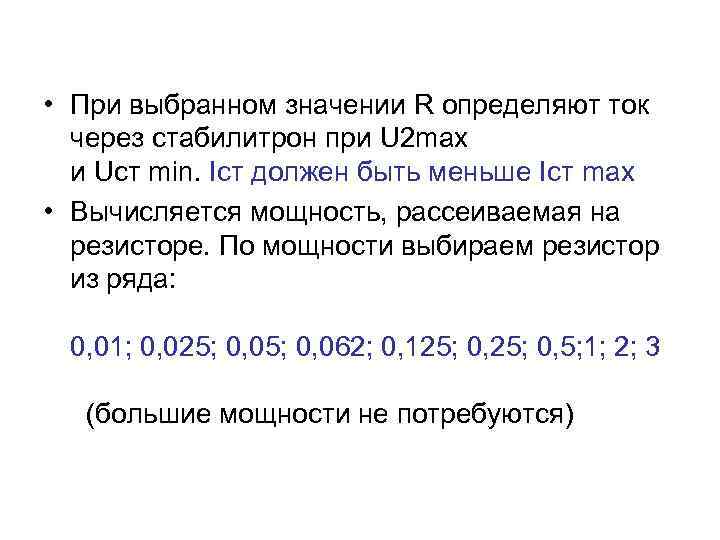

 • При выбранном значении R определяют ток через стабилитрон при U 2 max • При выбранном значении R определяют ток через стабилитрон при U 2 max и Uст min. Iст должен быть меньше Iст max • Вычисляется мощность, рассеиваемая на резисторе. По мощности выбираем резистор из ряда: 0, 01; 0, 025; 0, 062; 0, 125; 0, 5; 1; 2; 3 (большие мощности не потребуются)

Коэффициент стабилизации I Кст = ΔUвх ·U вых / ΔUвых · Uвх ΔUвх = Коэффициент стабилизации I Кст = ΔUвх ·U вых / ΔUвых · Uвх ΔUвх = U 1 макс – U 1 мин Iн || Iст ∆I U ΔU вых = Rd ∙ ΔI U 1 мин U 1 макс

Схема замещения стабилизатора I 2 a I 3 R U 2 Rст E = Схема замещения стабилизатора I 2 a I 3 R U 2 Rст E = Uст I ст Rн ст

Аналитический расчет • Величина R определяется из условия: Ток стабилитрона при U 2 = Аналитический расчет • Величина R определяется из условия: Ток стабилитрона при U 2 = U 2 min и Uст = Uст max должен быть больше или равен Iст min

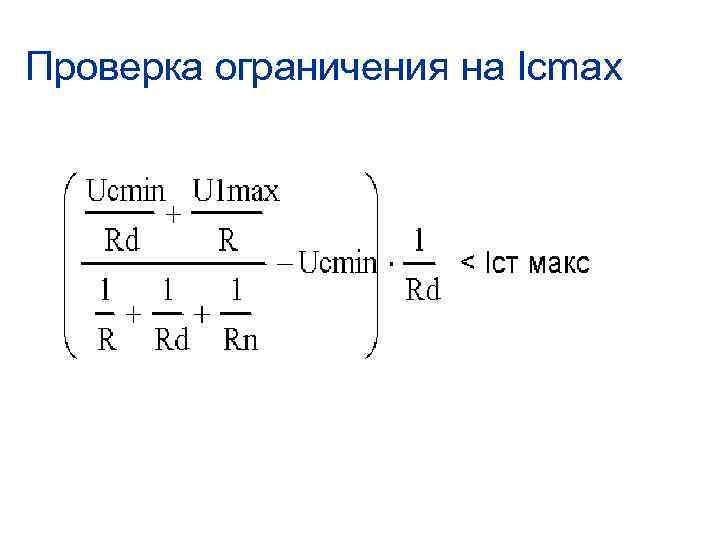

Проверка ограничения на Icmax Проверка ограничения на Icmax

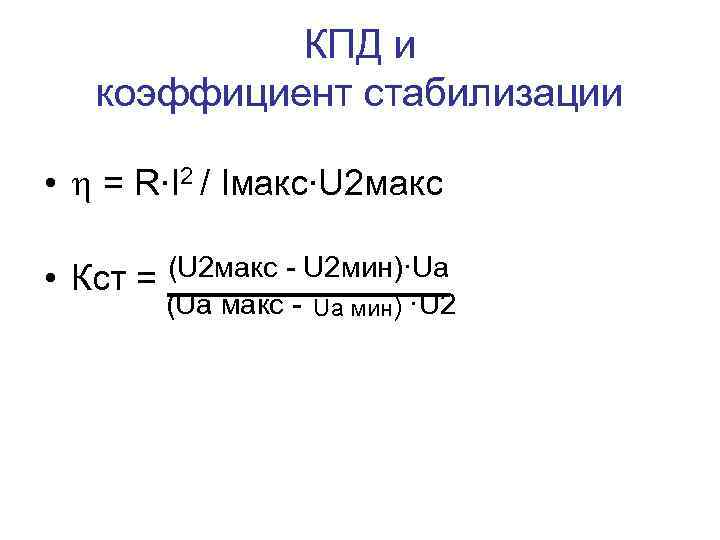

КПД и коэффициент стабилизации • = R∙I 2 / Iмакс∙U 2 макс • Кст КПД и коэффициент стабилизации • = R∙I 2 / Iмакс∙U 2 макс • Кст = (U 2 макс - U 2 мин)·Ua (Uа макс - Uа мин) ·U 2
