РАСЧЕТ ОГОЛОВКОВ И БАЗЫ КОЛОННЫ
Типы сопряжений балок с колоннами Сопряжение балок с колоннами может быть свободное (шарнирное) и жесткое 1. Опорная плита 2. Опирание ребер Свободное опирание Передает только вертикальные нагрузки и колонны должны быть закреплены во время эксплуатации и монтажа от горизонтальных смещений в фундаменте или системами вертикальных связей Жесткое опирание Образует рамную систему, способную воспринимать горизонтальные воздействия и уменьшить расчетный момент в балках Опорный столик (лист 25 -40 мм)

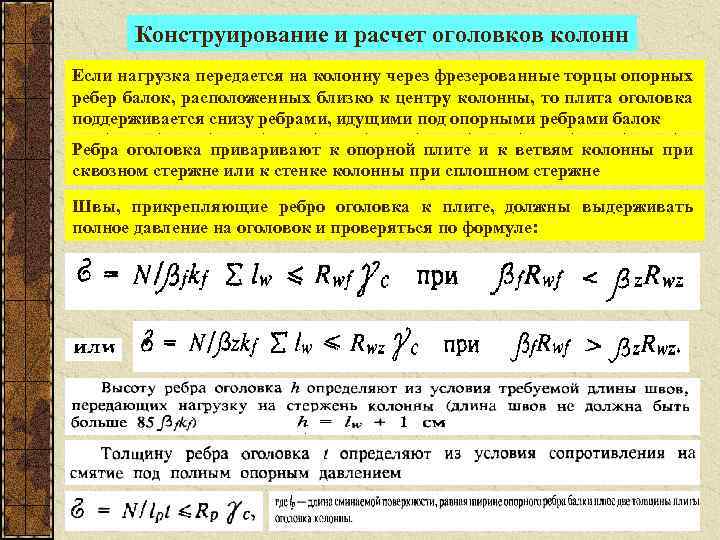

Конструирование и расчет оголовков колонн Если нагрузка передается на колонну через фрезерованные торцы опорных ребер балок, расположенных близко к центру колонны, то плита оголовка поддерживается снизу ребрами, идущими под опорными ребрами балок Ребра оголовка привают к опорной плите и к ветвям колонны при сквозном стержне или к стенке колонны при сплошном стержне Швы, прикрепляющие ребро оголовка к плите, должны выдерживать полное давление на оголовок и проверяться по формуле:

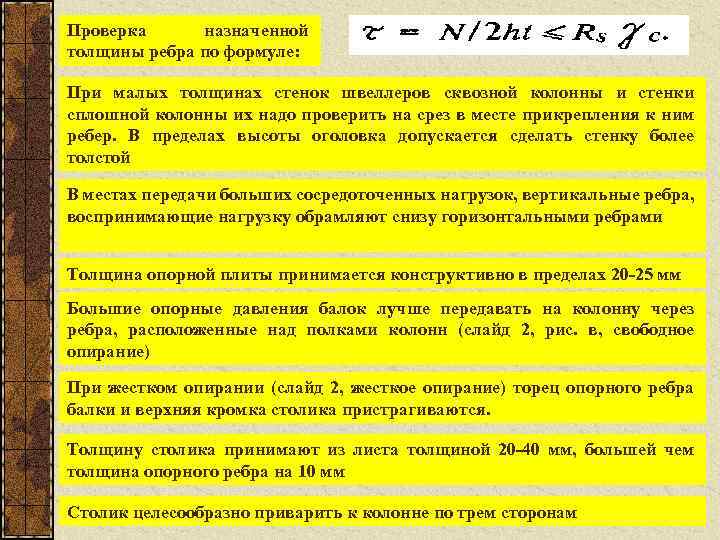

Проверка назначенной толщины ребра по формуле: При малых толщинах стенок швеллеров сквозной колонны и стенки сплошной колонны их надо проверить на срез в месте прикрепления к ним ребер. В пределах высоты оголовка допускается сделать стенку более толстой В местах передачи больших сосредоточенных нагрузок, вертикальные ребра, воспринимающие нагрузку обрамляют снизу горизонтальными ребрами Толщина опорной плиты принимается конструктивно в пределах 20 -25 мм Большие опорные давления балок лучше передавать на колонну через ребра, расположенные над полками колонн (слайд 2, рис. в, свободное опирание) При жестком опирании (слайд 2, жесткое опирание) торец опорного ребра балки и верхняя кромка столика пристрагиваются. Толщину столика принимают из листа толщиной 20 -40 мм, большей чем толщина опорного ребра на 10 мм Столик целесообразно приварить к колонне по трем сторонам

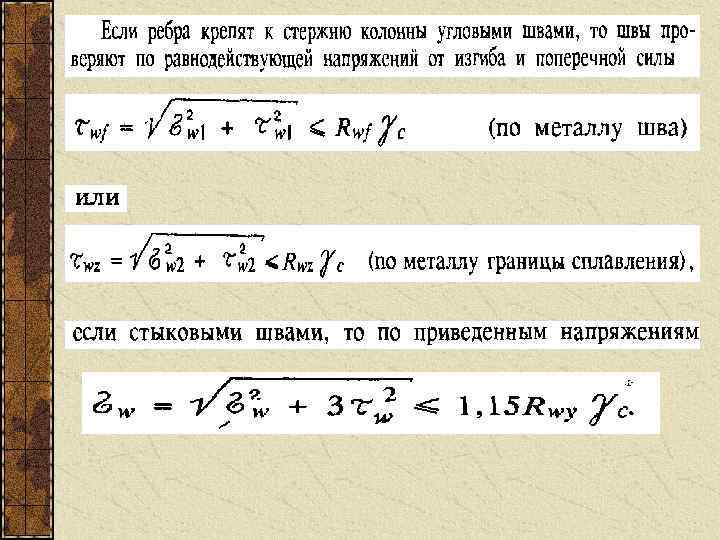

Сварные швы, привающие столик к колонне, рассчитывают по формуле:
Базы центрально сжатой колонны Типы баз для колонн: сплошного сечения сквозного сечения
Последовательность расчета базы колонны 1. Определение размеров опорной плиты из условия смятия бетона где N- нагрузка на колонну, включая её собственный вес Принимаем предварительно верх фундамента Тогда размеры плиты
2. Определение равномерно распределённой нагрузки от реактивного давления фундамента 3. Рассмотрим различные участки плиты, показанные на рис. Участок 1. Консоль плиты, для которой Участок 2. Плита, опёртая по трём сторонам Участок 3. Плита, опёртая по четырём сторонам
Коэффициенты для расчета на изгиб плит, опертых на два, три или четыре канта 4. Определение требуемой толщины плиты по максимальному изгибающему моменту
5. Определение высоты траверсы Высота траверсы определяется из условия полной передачи усилия от ветвей колонны на опорную плиту через сварные, угловые швы При этом должно выполняться условие
