Расчет нормативов потребления энергоносителей 1 Определение нормативов

Расчет нормативов потребления энергоносителей 1

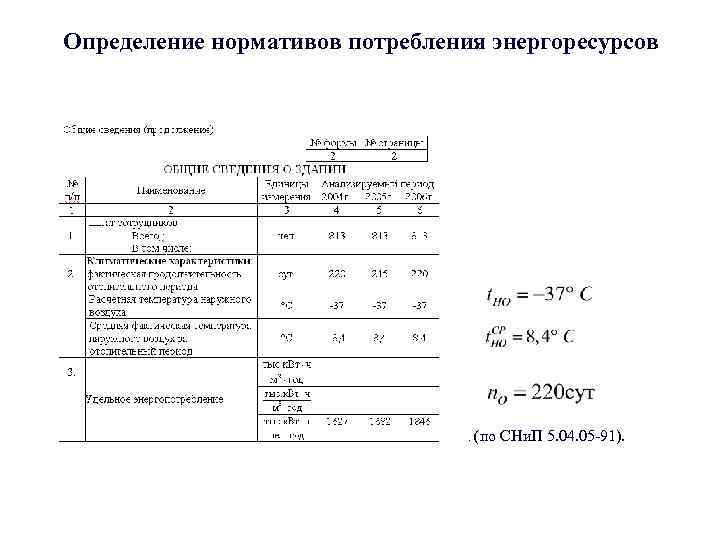

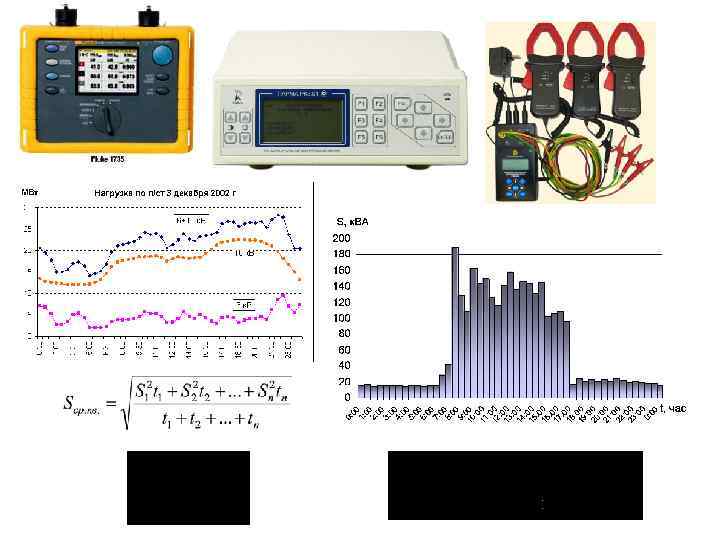

Определение нормативов потребления энергоресурсов В таблице приняты следующие нормативные характеристики для г. Омска: ; ; . (по СНи. П 5. 04. 05‑ 91).

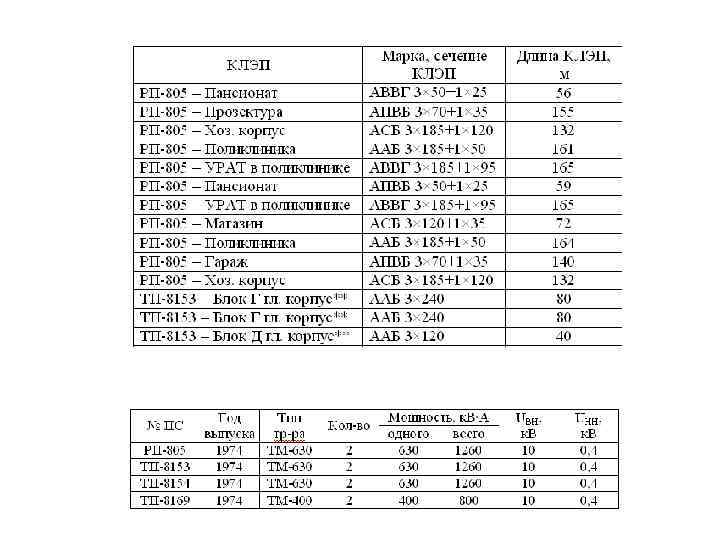

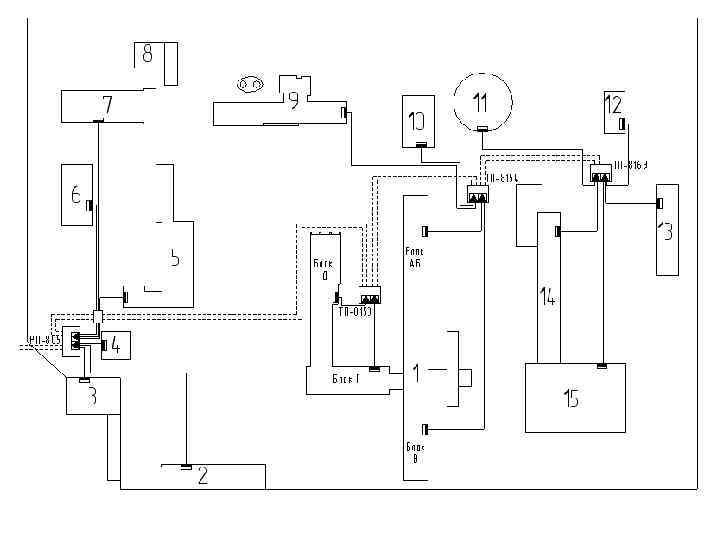

Сведения об электрических коммуникациях Сведения о центрах питания

Определение границы балансовой принадлежности Баланс потребления электрической энергии Задачами составления электробаланса являются следующие: • а) выявление и нахождение расходов электроэнергии с тем чтобы четко выделить расход электроэнергии на основ ную продукцию предприятия; • б) определение действительных удельных норм расхода электроэнергии на единицу продукции предприятия; • в) выявление возможности сокращения непроизводительных расходов электроэнергии и уменьшения расхода электроэнергии на выпуск основной продукции путем проведения различных мероприятий, усовершенствующих технологический процесс, и постоянного сопоставления действительных удельных норм расхода электроэнергии на основную продукцию завода

Приходная часть баланса потребления электрической энергии В приход включают электроэнергию, полученную от энергосистемы или от сетей других предприятий, а также выработанную электрическими установками предприятия (генераторами промышленных ТЭЦ и ГЭС, синхронными компенсаторами и конденсаторами). Приходную и расходную части учитывают по пока заниям счетчиков активной и реактивной энергии. Доля потребления электроэнергии по подстанциям за отчетный период Доля потребления эл. энергии, % № подстанции Потребление эл. энергии, к. Вт∙ч. ТП – 8169 638517 21 ТП – 8153 504800 17 ТП – 8154 1214965 40 РП – 805 666240 22 ИТОГО: 3094246 100

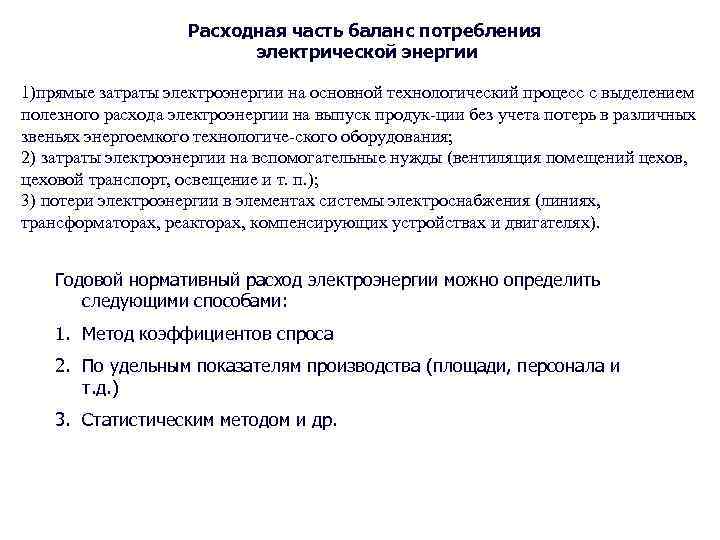

Расходная часть баланс потребления электрической энергии 1)прямые затраты электроэнергии на основной технологический процесс с выделением полезного расхода электроэнергии на выпуск продук ции без учета потерь в различных звеньях энергоемкого технологиче ского оборудования; 2) затраты электроэнергии на вспомогательные нужды (вентиляция помещений цехов, цеховой транспорт, освещение и т. п. ); 3) потери электроэнергии в элементах системы электроснабжения (линиях, трансформаторах, реакторах, компенсирующих устройствах и двигателях). Годовой нормативный расход электроэнергии можно определить следующими способами: 1. Метод коэффициентов спроса 2. По удельным показателям производства (площади, персонала и т. д. ) 3. Статистическим методом и др.

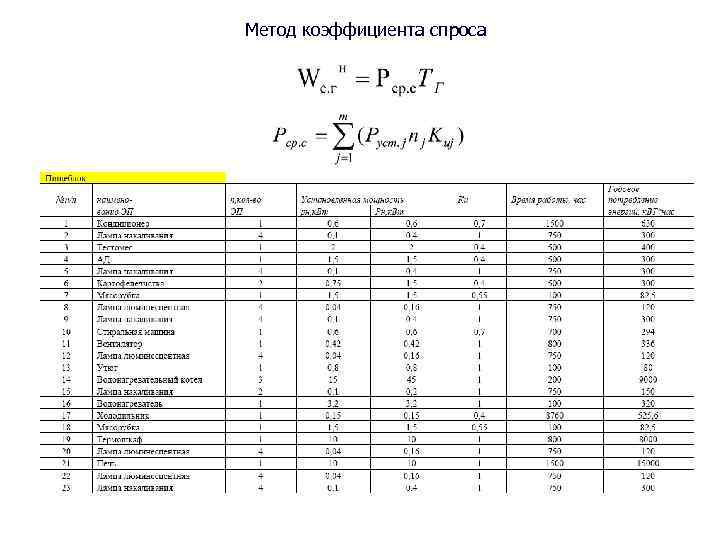

Метод коэффициента спроса

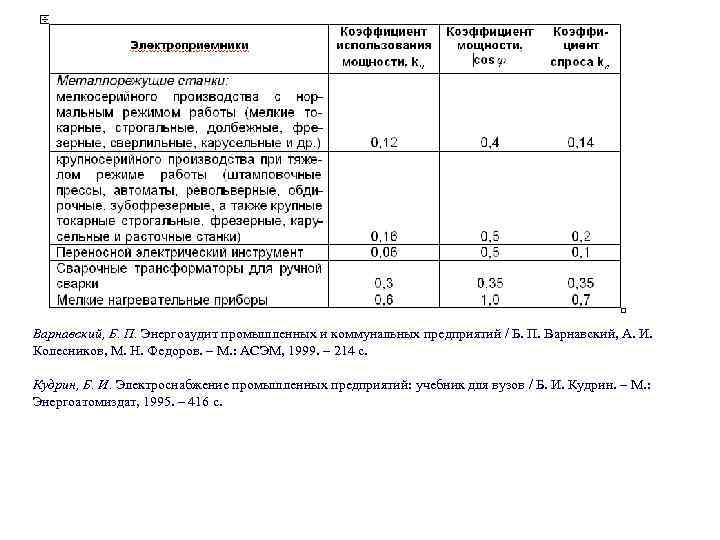

Варнавский, Б. П. Энергоаудит промышленных и коммунальных предприятий / Б. П. Варнавский, А. И. Колесников, М. Н. Федоров. – М. : АСЭМ, 1999. – 214 с. Кудрин, Б. И. Электроснабжение промышленных предприятий: учебник для вузов / Б. И. Кудрин. – М. : Энергоатомиздат, 1995. – 416 с.

Нормативы для определения расчетных электрических нагрузок РД 34. 20. 185 -94 Nэ – норматив потребления электрической энергии, к. Вт∙ч; руд – удельная плотность электрических нагрузок, к. Вт/м 2; F – общая площадь помещений, м 2; Тм – число часов использования максимума, ч.

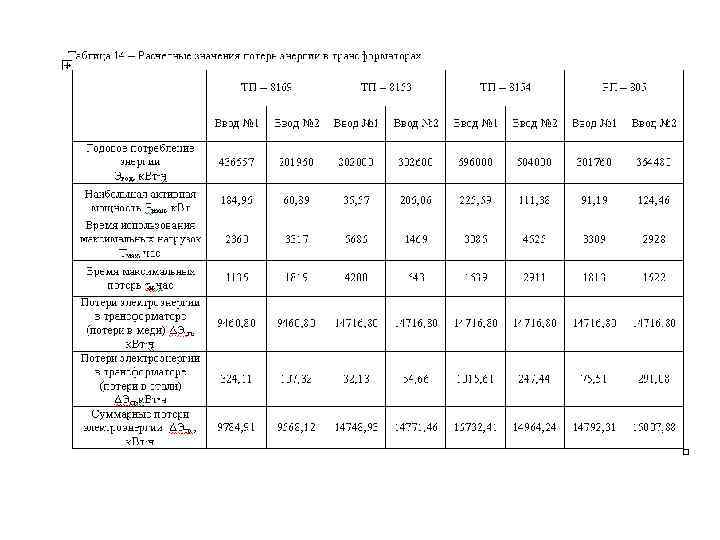

Потери электроэнергии в трансформаторах ΔWтр = ΔРх. Тп + к 2 зтΔРкзτн

Потери электроэнергии в кабельных линиях ∆Эл=3 I 2 ср. Rэτн· 10 3

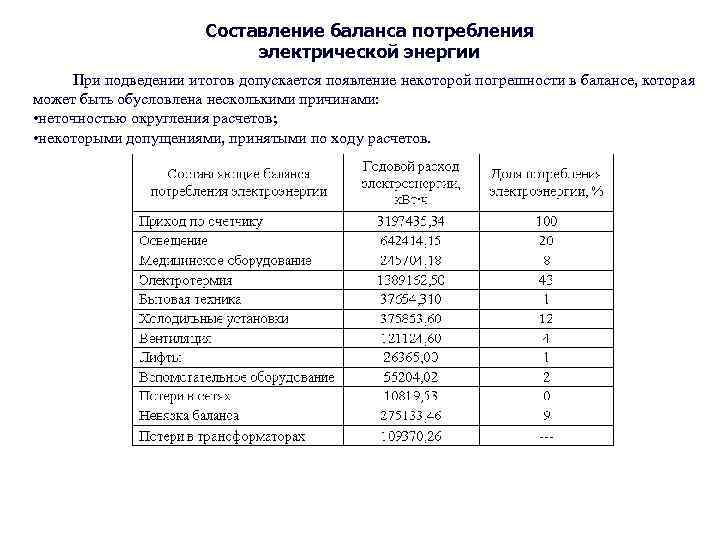

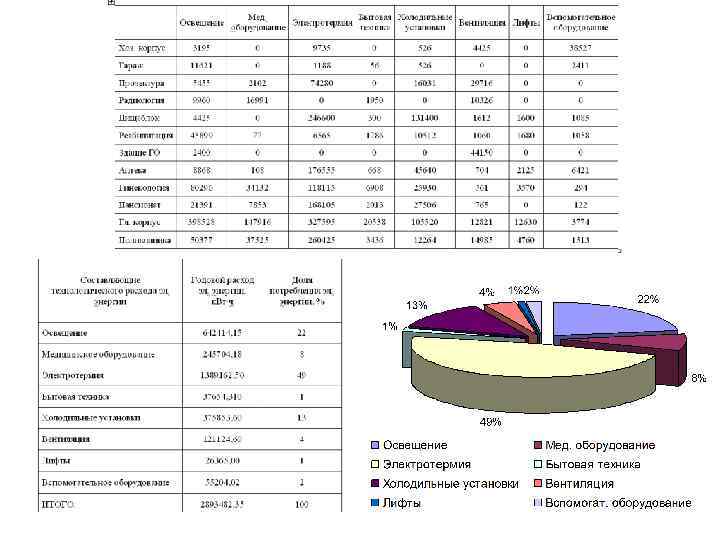

Составление баланса потребления электрической энергии При подведении итогов допускается появление некоторой погрешности в балансе, которая может быть обусловлена несколькими причинами: • неточностью округления расчетов; • некоторыми допущениями, принятыми по ходу расчетов.

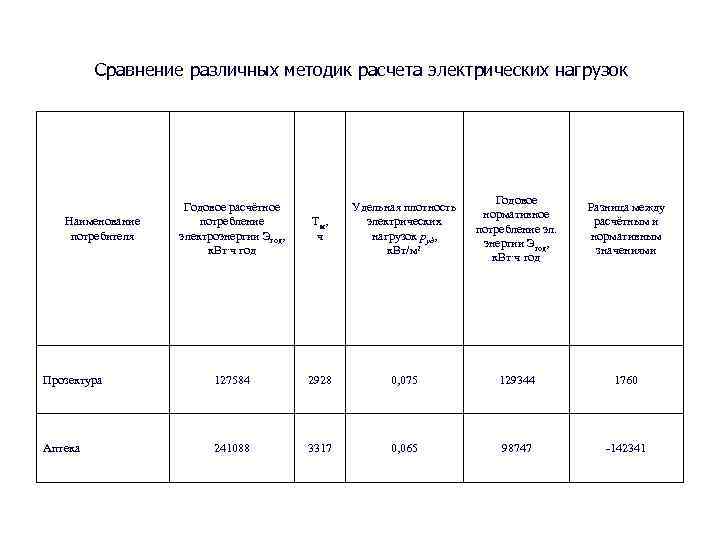

Сравнение различных методик расчета электрических нагрузок Тм, ч Удельная плотность электрических нагрузок руд, к. Вт/м 2 Годовое нормативное потребление эл. энергии Эгод, к. Вт∙ч год Разница между расчётным и нормативным значениями 127584 2928 0, 075 129344 1760 241088 3317 0, 065 98747 142341 Годовое расчётное потребление электроэнергии Эгод, к. Вт∙ч год Прозектура Аптека Наименование потребителя

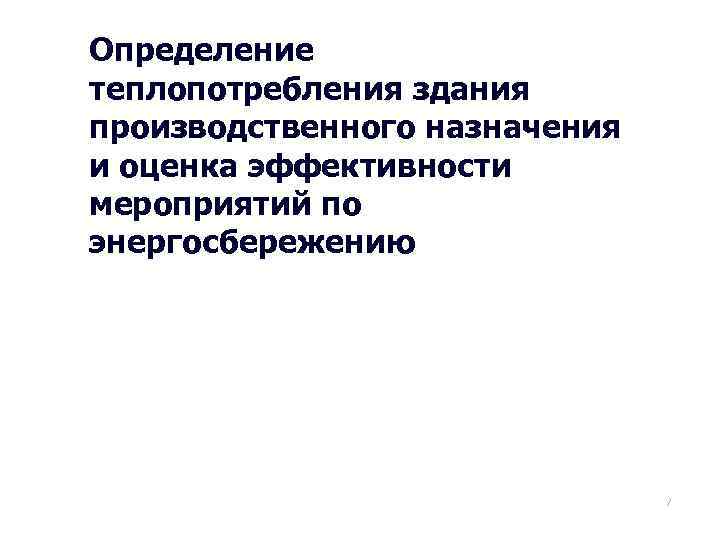

Определение теплопотребления здания производственного назначения и оценка эффективности мероприятий по энергосбережению 17

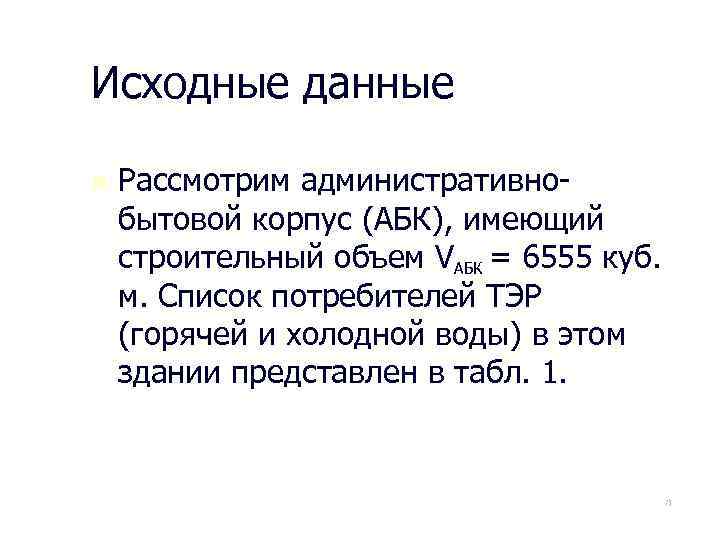

Исходные данные n Рассмотрим административнобытовой корпус (АБК), имеющий строительный объем VАБК = 6555 куб. м. Список потребителей ТЭР (горячей и холодной воды) в этом здании представлен в табл. 1. 18

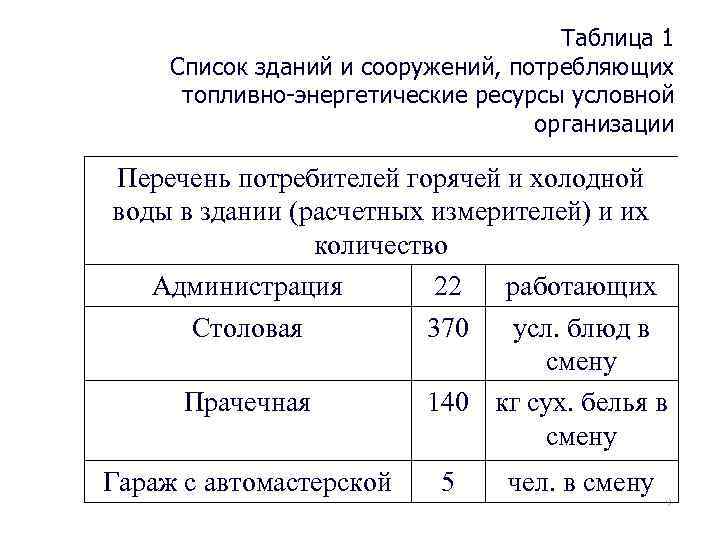

Таблица 1 Список зданий и сооружений, потребляющих топливно-энергетические ресурсы условной организации Перечень потребителей горячей и холодной воды в здании (расчетных измерителей) и их количество Администрация 22 работающих Столовая Прачечная Гараж с автомастерской 370 усл. блюд в смену 140 кг сух. белья в смену 5 чел. в смену 19

1. n Методы определения и расчет тепловых нагрузок потребителей При отсутствии проектных данных тепловые нагрузки рассчитываются по укрупненным измерителям для оценки часового потребления зданий. МЕТОДИКА ОПРЕДЕЛЕНИЯ ПОТРЕБНОСТИ В ТОПЛИВЕ, ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ И ВОДЕ ПРИ ПРОИЗВОДСТВЕ И ПЕРЕДАЧЕ ТЕПЛОВОЙ ЭНЕРГИИ И ТЕПЛОНОСИТЕЛЕЙ В СИСТЕМАХ КОММУНАЛЬНОГО ТЕПЛОСНАБЖЕНИЯ МДК 4 -05. 2004

Максимальная часовая отопительная нагрузка n Максимальная часовая отопительная нагрузка здания Q о Гкал/ч, определяется по формуле: Qо = qо V (tв. р. - tн. р. о)10 -6; n где - поправочный коэффициент учитывающий отличие расчетной температуры наружного воздуха для проектирования отопления to от to = -30 °С, при которой определено соответствующее значение qo; принимается по таблице Расчетная ± 0 5 10 15 20 25 30 35 40 45 50 55 температура наружного воздуха to, °C 2, 05 1, 67 1, 45 1, 29 1, 17 1, 08 1, 00 0, 95 0, 9 0, 85 0, 82 0, 8 21

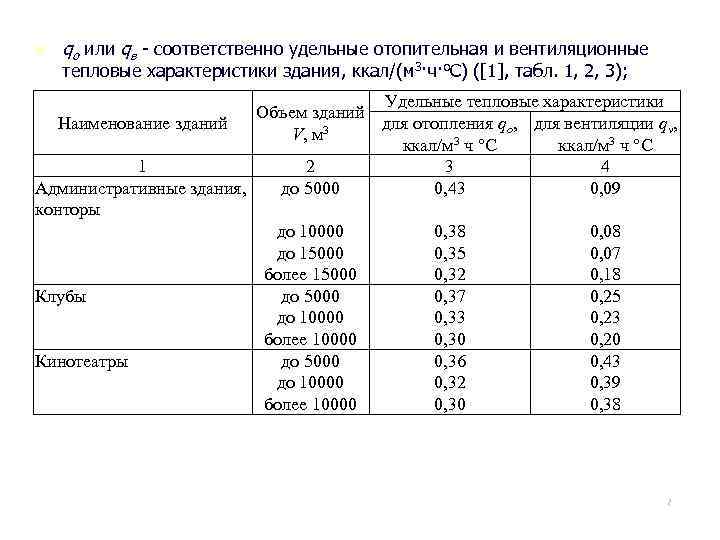

n qо или qв - соответственно удельные отопительная и вентиляционные тепловые характеристики здания, ккал/(м 3·ч·о. C) ([1], табл. 1, 2, 3); Удельные тепловые характеристики Объем зданий для отопления qo, для вентиляции qv, Наименование зданий V, м 3 ккал/м 3 ч °С 1 2 3 4 Административные здания, до 5000 0, 43 0, 09 конторы до 10000 0, 38 0, 08 до 15000 0, 35 0, 07 более 15000 0, 32 0, 18 Клубы до 5000 0, 37 0, 25 до 10000 0, 33 0, 23 более 10000 0, 30 0, 20 Кинотеатры до 5000 0, 36 0, 43 до 10000 0, 32 0, 39 более 10000 0, 38 22

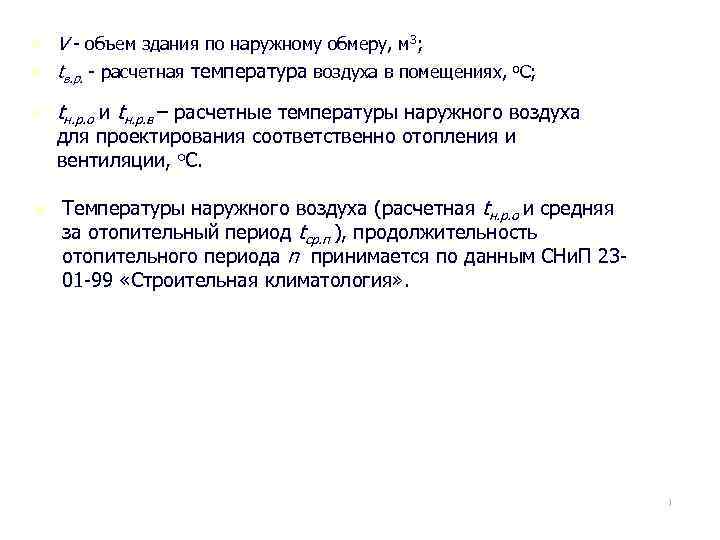

n V - объем здания по наружному обмеру, м 3; tв. р. - расчетная температура воздуха в помещениях, о. C; n tн. р. о и tн. р. в – расчетные температуры наружного воздуха n для проектирования соответственно отопления и вентиляции, о. C. n Температуры наружного воздуха (расчетная tн. р. о и средняя за отопительный период tср. п ), продолжительность отопительного периода n принимается по данным СНи. П 2301 -99 «Строительная климатология» . 23

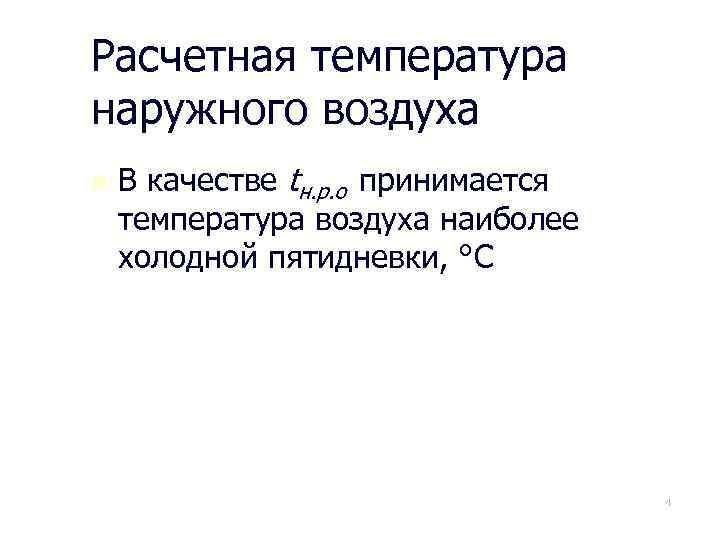

Расчетная температура наружного воздуха n В качестве tн. р. о принимается температура воздуха наиболее холодной пятидневки, °С 24

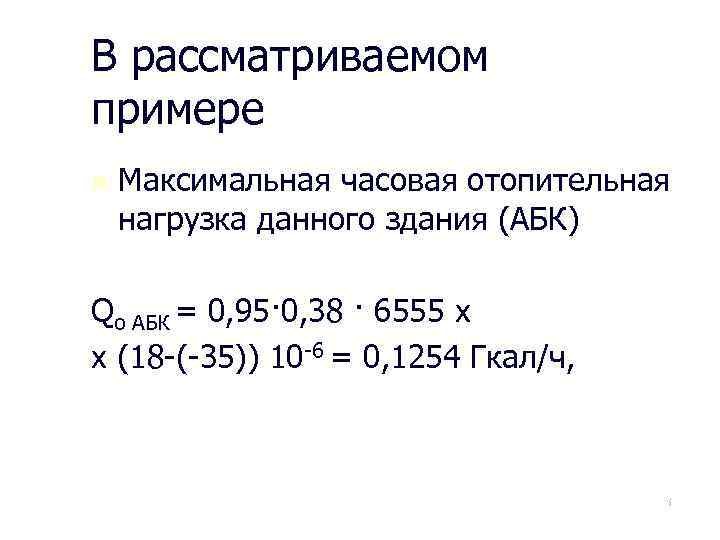

В рассматриваемом примере n Максимальная часовая отопительная нагрузка данного здания (АБК) Qо АБК = 0, 95· 0, 38 · 6555 х х (18 -(-35)) 10 -6 = 0, 1254 Гкал/ч, 25

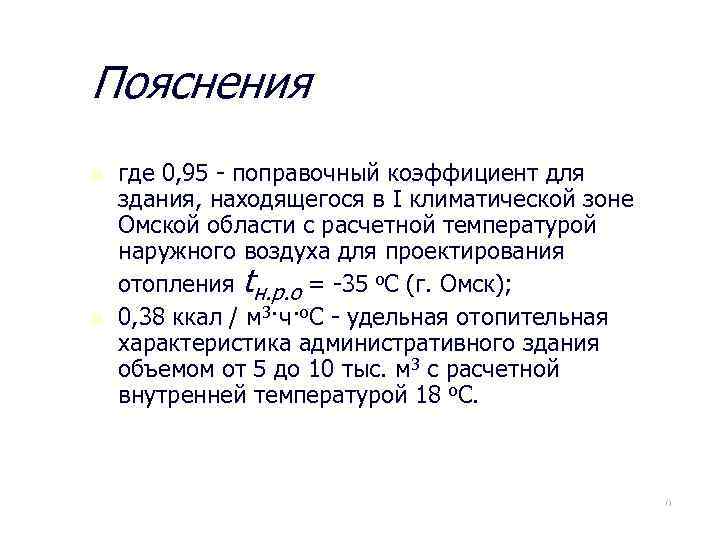

Пояснения n n где 0, 95 - поправочный коэффициент для здания, находящегося в I климатической зоне Омской области с расчетной температурой наружного воздуха для проектирования отопления tн. р. о = -35 о. С (г. Омск); 0, 38 ккал / м 3·ч·о. С - удельная отопительная характеристика административного здания объемом от 5 до 10 тыс. м 3 с расчетной внутренней температурой 18 о. С. 26

Годовой расход теплоты n Годовой расход теплоты по зданиям, сооружениям на нужды отопления рассчитывается по формуле: Qгод о = Qо · n · k, Гкал/год , 27

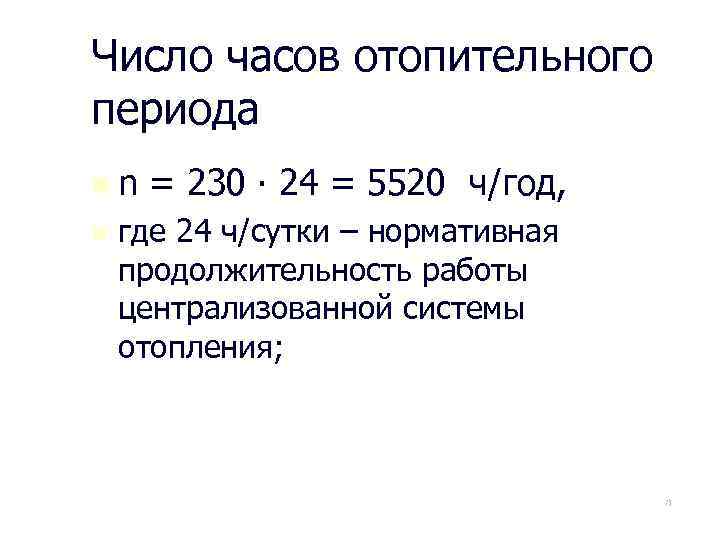

Число часов отопительного периода n n n = 230 ∙ 24 = 5520 ч/год, где 24 ч/сутки – нормативная продолжительность работы централизованной системы отопления; 28

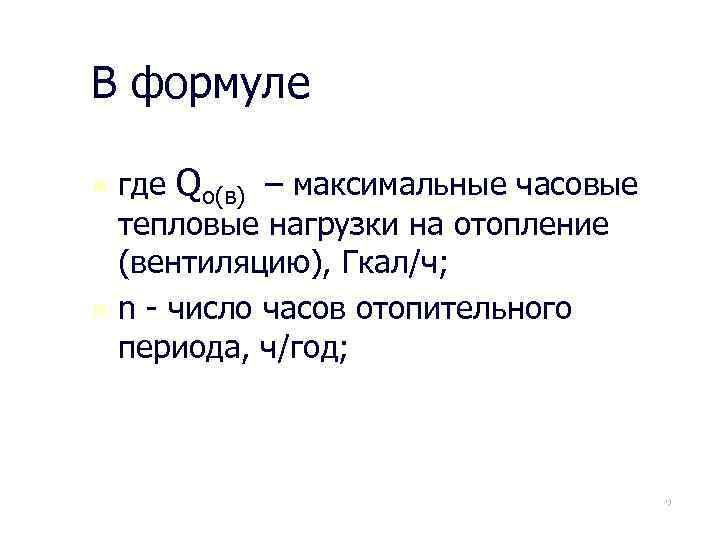

В формуле n n где Qо(в) – максимальные часовые тепловые нагрузки на отопление (вентиляцию), Гкал/ч; n - число часов отопительного периода, ч/год; 29

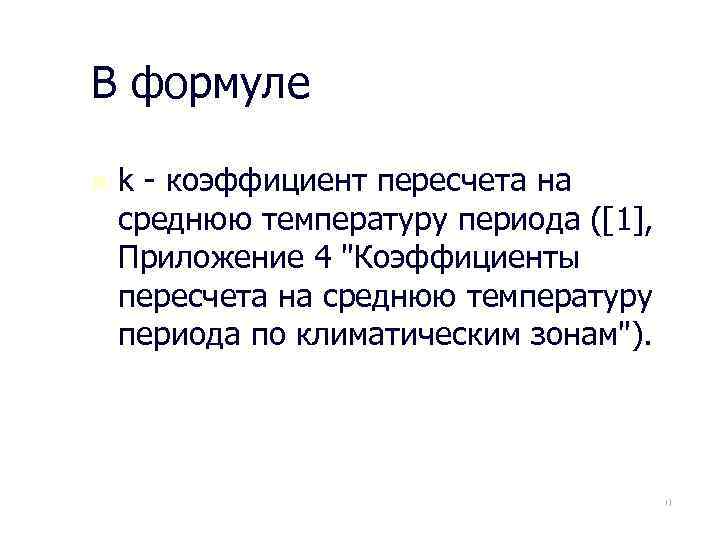

В формуле n k - коэффициент пересчета на среднюю температуру периода ([1], Приложение 4 "Коэффициенты пересчета на среднюю температуру периода по климатическим зонам"). 30

Расчет k n Коэффициент пересчета на среднюю температуру периода рассчитывается по формуле: k = (tв. р – t ср. п) / (t в. р – t н. р. о), где t в. р - температура внутреннего воздуха в здании; t ср. п - средняя температура периода; t н. р. о - расчетная температура наружного воздуха для проектирования отопления. 31

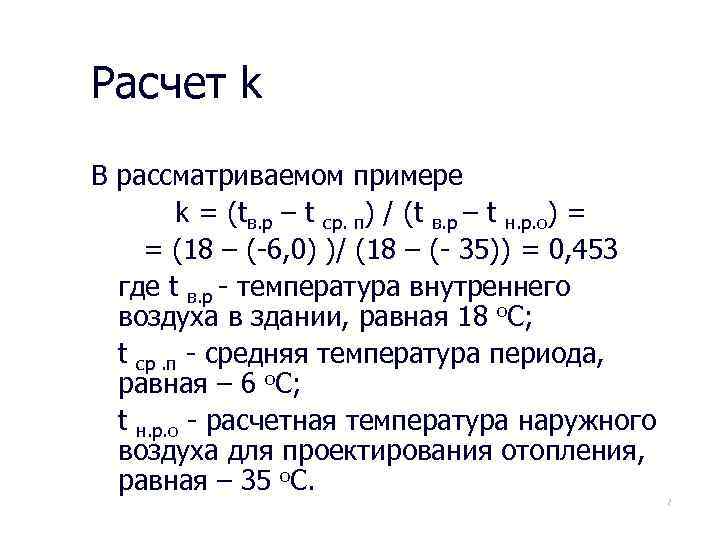

Расчет k В рассматриваемом примере k = (tв. р – t ср. п) / (t в. р – t н. р. о) = = (18 – (-6, 0) )/ (18 – (- 35)) = 0, 453 где t в. р - температура внутреннего воздуха в здании, равная 18 о. С; t ср. п - средняя температура периода, равная – 6 о. С; t н. р. о - расчетная температура наружного воздуха для проектирования отопления, равная – 35 о. С. 32

В рассматриваемом примере Годовой расход теплоты на отопление АБК Qгод о АБК = 0, 1254 · 5520 · 0, 453 = = 313, 61 Гкал/год, n 33

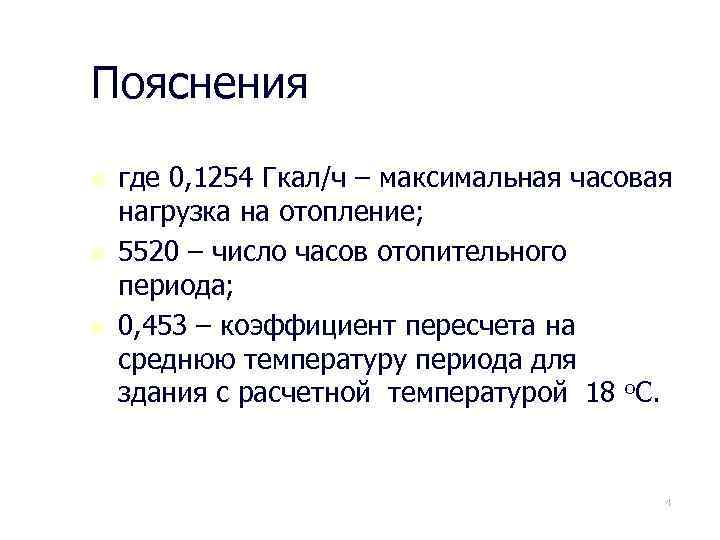

Пояснения n n n где 0, 1254 Гкал/ч – максимальная часовая нагрузка на отопление; 5520 – число часов отопительного периода; 0, 453 – коэффициент пересчета на среднюю температуру периода для здания с расчетной температурой 18 о. С. 34

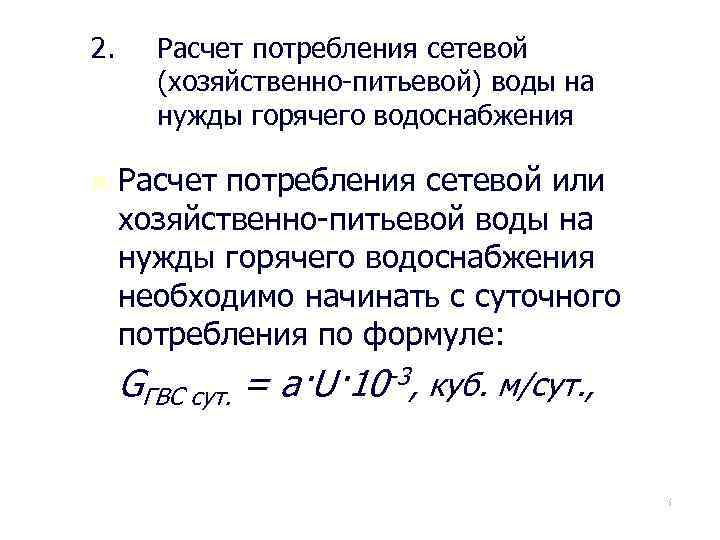

2. Расчет потребления сетевой (хозяйственно-питьевой) воды на нужды горячего водоснабжения n Расчет потребления сетевой или хозяйственно-питьевой воды на нужды горячего водоснабжения необходимо начинать с суточного потребления по формуле: GГВС сут. = a·U· 10 -3, куб. м/сут. , 35

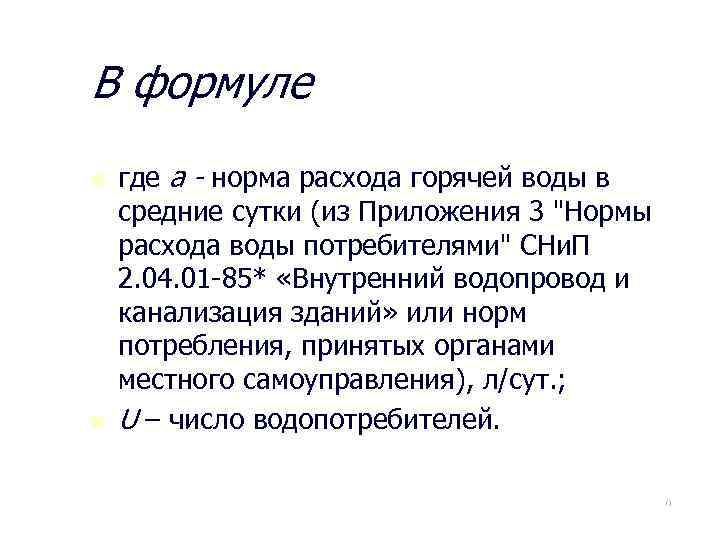

В формуле n n где a - норма расхода горячей воды в средние сутки (из Приложения 3 "Нормы расхода воды потребителями" СНи. П 2. 04. 01 -85* «Внутренний водопровод и канализация зданий» или норм потребления, принятых органами местного самоуправления), л/сут. ; U – число водопотребителей. 36

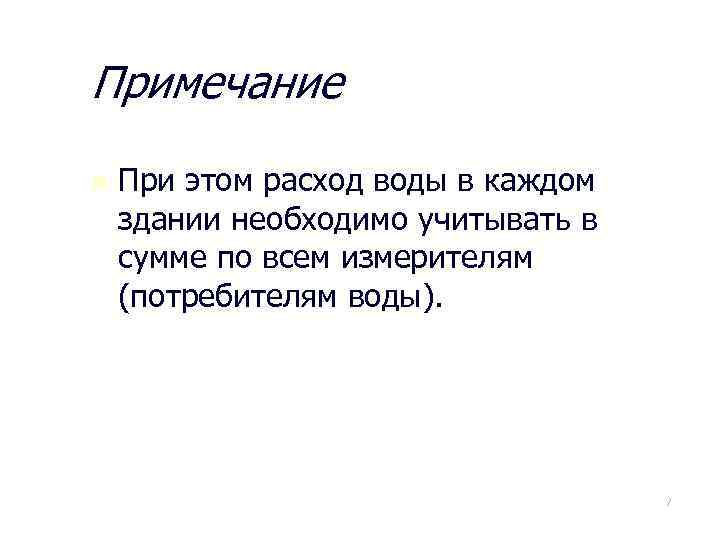

Примечание n При этом расход воды в каждом здании необходимо учитывать в сумме по всем измерителям (потребителям воды). 37

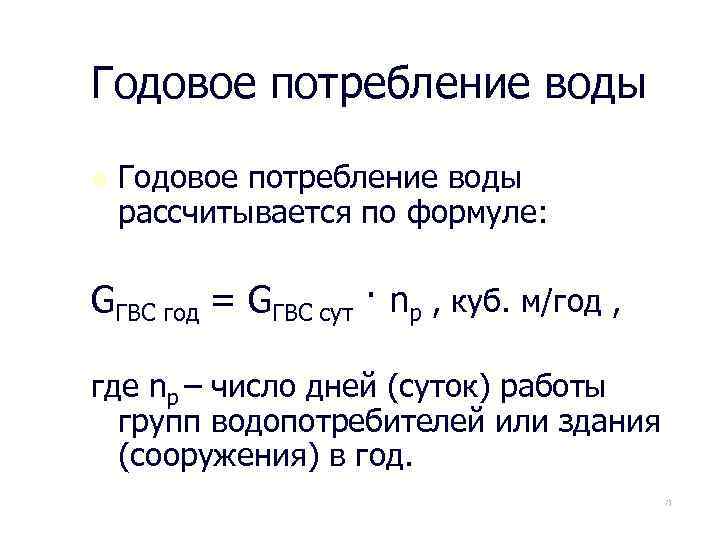

Годовое потребление воды n Годовое потребление воды рассчитывается по формуле: GГВС год = GГВС сут · nр , куб. м/год , где nр – число дней (суток) работы групп водопотребителей или здания (сооружения) в год. 38

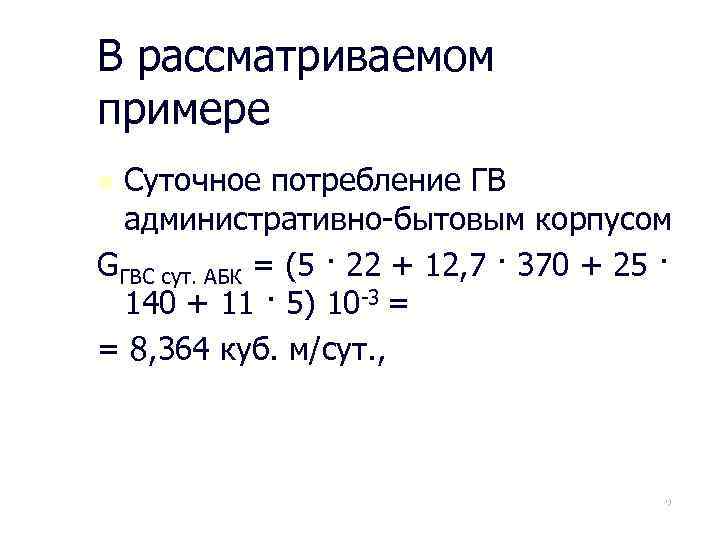

В рассматриваемом примере Суточное потребление ГВ административно-бытовым корпусом GГВС сут. АБК = (5 · 22 + 12, 7 · 370 + 25 · 140 + 11 · 5) 10 -3 = = 8, 364 куб. м/сут. , n 39

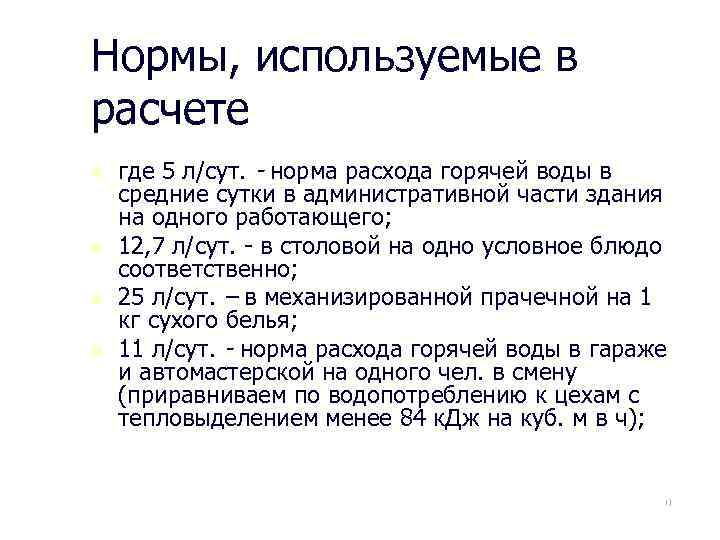

Нормы, используемые в расчете n n где 5 л/сут. - норма расхода горячей воды в средние сутки в административной части здания на одного работающего; 12, 7 л/сут. - в столовой на одно условное блюдо соответственно; 25 л/сут. – в механизированной прачечной на 1 кг сухого белья; 11 л/сут. - норма расхода горячей воды в гараже и автомастерской на одного чел. в смену (приравниваем по водопотреблению к цехам с тепловыделением менее 84 к. Дж на куб. м в ч); 40

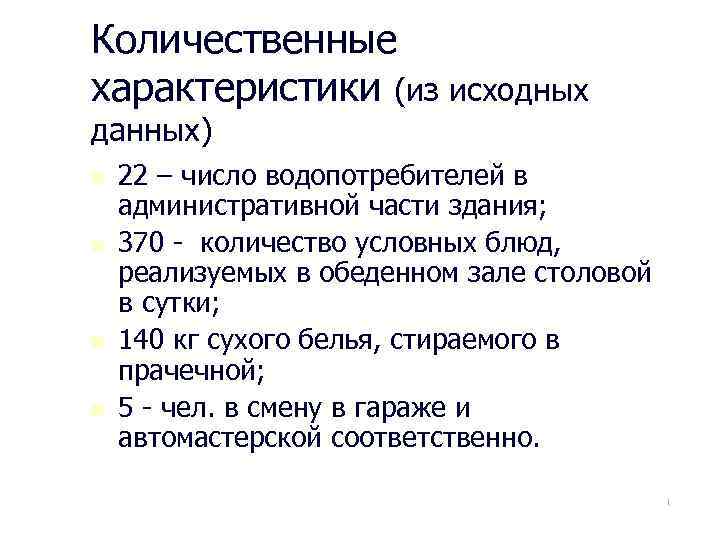

Количественные характеристики (из исходных данных) n n 22 – число водопотребителей в административной части здания; 370 - количество условных блюд, реализуемых в обеденном зале столовой в сутки; 140 кг сухого белья, стираемого в прачечной; 5 - чел. в смену в гараже и автомастерской соответственно. 41

Годовое потребление ГВ административно-бытовым корпусом G ГВС год АБК = G ГВС сут. · nр = = 8, 364 · 264 = 2208, 1 куб. м/год, где nр = 264 – число дней (суток) работы всех потребителей АБК в год 42

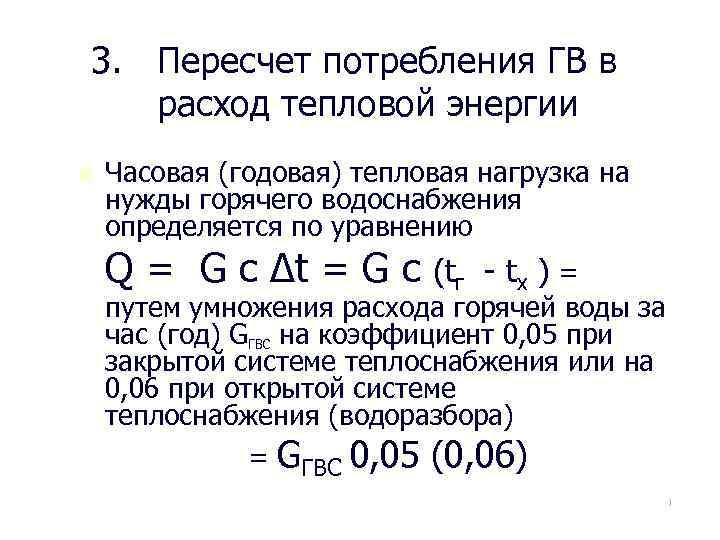

3. Пересчет потребления ГВ в расход тепловой энергии n Часовая (годовая) тепловая нагрузка на нужды горячего водоснабжения определяется по уравнению Q = G c Δt = G c (tг - tх ) = путем умножения расхода горячей воды за час (год) GГВС на коэффициент 0, 05 при закрытой системе теплоснабжения или на 0, 06 при открытой системе теплоснабжения (водоразбора) = GГВС 0, 05 (0, 06) 43

Коэффициенты n Коэффициенты 0, 05 и 0, 06 определяются по формуле: (tг - tх ) 10 -3 = 0, 05 (0, 06), где tг – температура горячей воды (55 о. С - при закрытой, 65 о. С - при открытой схеме теплоснабжения); n tх - температура холодной воды (исходной воды), принимается 5 о. С; n 44

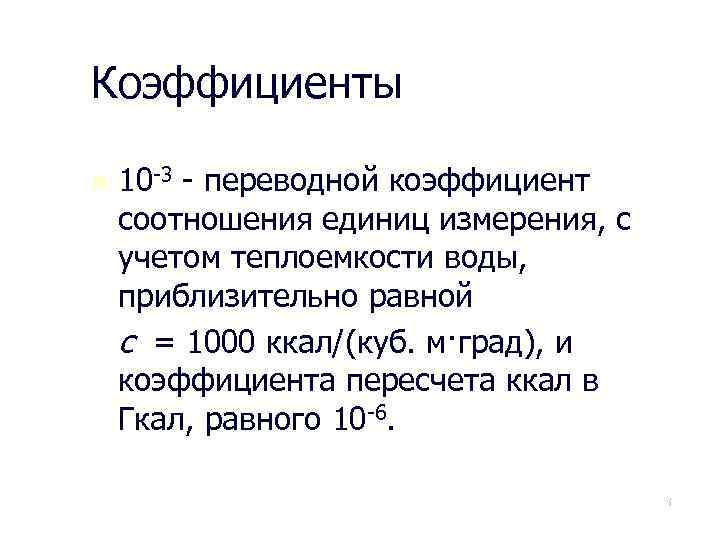

Коэффициенты n 10 -3 - переводной коэффициент соотношения единиц измерения, с учетом теплоемкости воды, приблизительно равной c = 1000 ккал/(куб. м·град), и коэффициента пересчета ккал в Гкал, равного 10 -6. 45

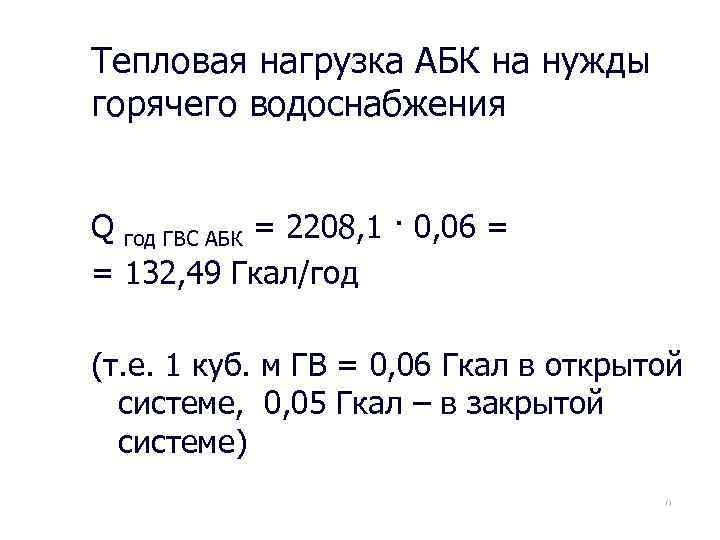

Тепловая нагрузка АБК на нужды горячего водоснабжения Q год ГВС АБК = 2208, 1 · 0, 06 = = 132, 49 Гкал/год (т. е. 1 куб. м ГВ = 0, 06 Гкал в открытой системе, 0, 05 Гкал – в закрытой системе) 46

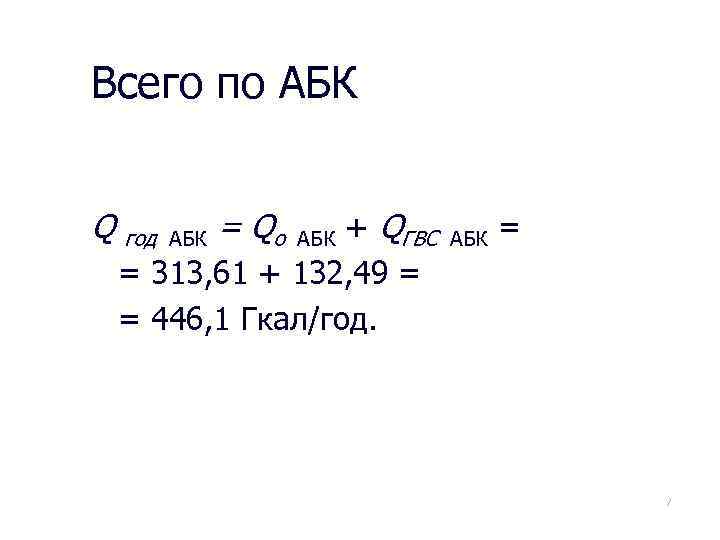

Всего по АБК Q год + QГВС = 313, 61 + 132, 49 = = 446, 1 Гкал/год. АБК = Qо АБК = 47
