Скачать презентацию Расчет контрольной карты Л Р 2 1 Скачать презентацию Расчет контрольной карты Л Р 2 1

Расчет контрольной карты к л.р.2.ppt

  • Количество слайдов: 10

Расчет контрольной карты Л. Р № 2 1 вариант Рис. 14 1. Определить величину Расчет контрольной карты Л. Р № 2 1 вариант Рис. 14 1. Определить величину резонансной емкости

2. К цепи соответствующей п. 1 приложено напряжение U 1. Определить I, Uk, Uc, 2. К цепи соответствующей п. 1 приложено напряжение U 1. Определить I, Uk, Uc, P

Рис. 15 3. Для цепи рис. 15 задано напряжение U и величина емкости С. Рис. 15 3. Для цепи рис. 15 задано напряжение U и величина емкости С. Рассчитать I 1, Ik, Ic и P.

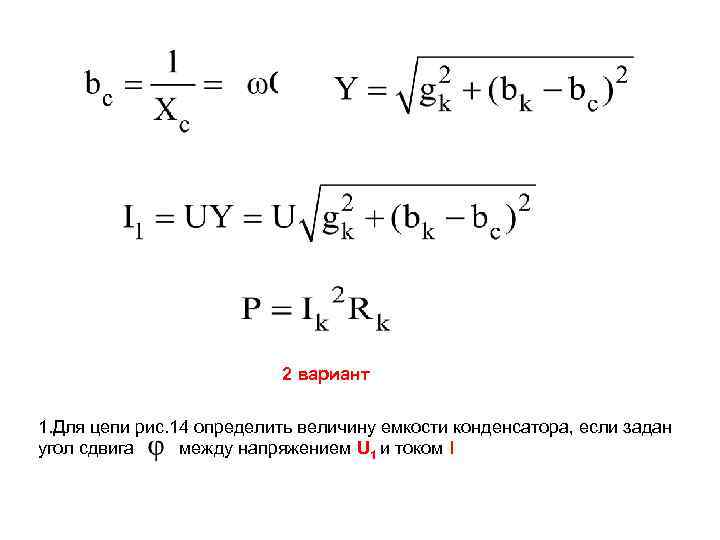

2 вариант 1. Для цепи рис. 14 определить величину емкости конденсатора, если задан угол 2 вариант 1. Для цепи рис. 14 определить величину емкости конденсатора, если задан угол сдвига между напряжением U 1 и током I

Векторная диаграмма Ij. Xk Из диаграммы следует -Ij. Xс U IR I откуда 2. Векторная диаграмма Ij. Xk Из диаграммы следует -Ij. Xс U IR I откуда 2. Для цепи соответствующей п. 1 задана потребляемая активная мощность (Р). Рассчитать I, U 1, Uk, Uc

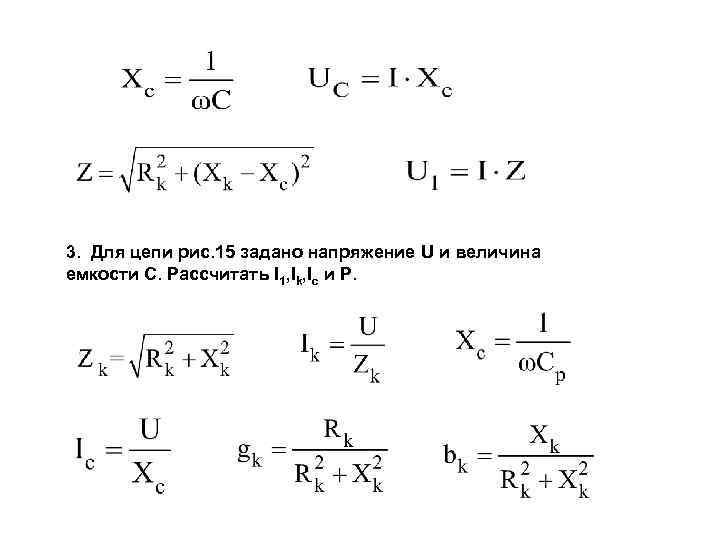

3. Для цепи рис. 15 задано напряжение U и величина емкости С. Рассчитать I 3. Для цепи рис. 15 задано напряжение U и величина емкости С. Рассчитать I 1, Ik, Ic и P.

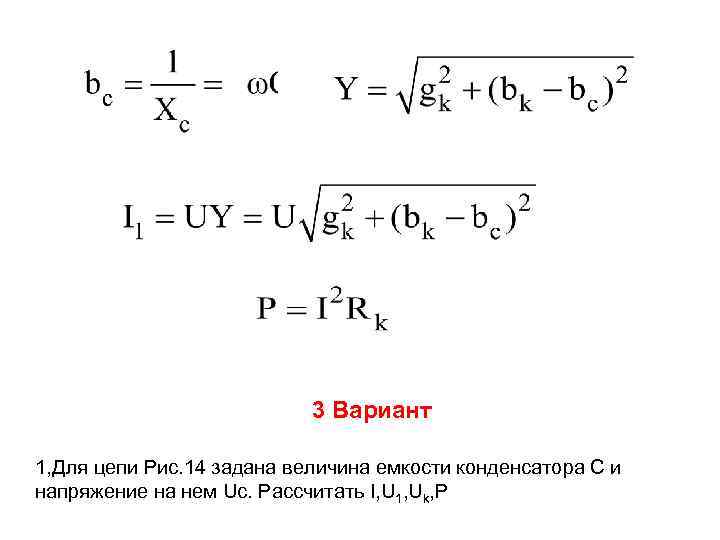

3 Вариант 1, Для цепи Рис. 14 задана величина емкости конденсатора С и напряжение 3 Вариант 1, Для цепи Рис. 14 задана величина емкости конденсатора С и напряжение на нем Uc. Рассчитать I, U 1, Uk, P

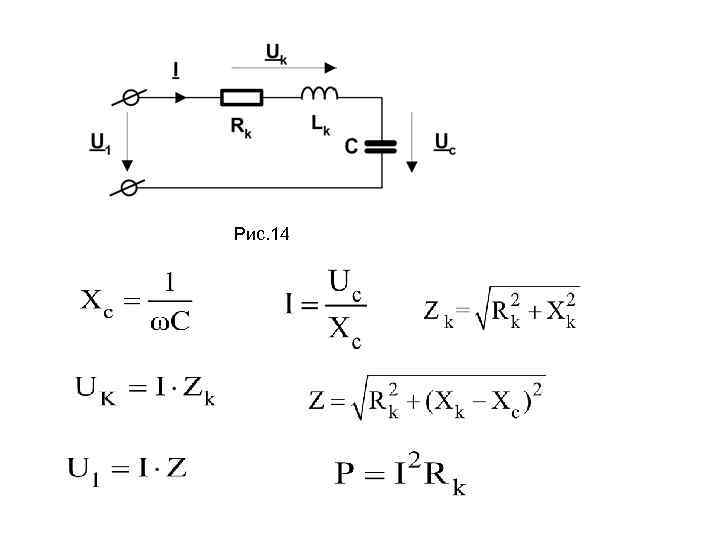

Рис. 14 Рис. 14

2. Для цепи Рис 15 определить величину резонансной емкости Резонанс наступает при bc=bk 2. Для цепи Рис 15 определить величину резонансной емкости Резонанс наступает при bc=bk

3. К цепи соответствующей пункту 2 С = Срез. приложено напряжение U. Рассчитать I 3. К цепи соответствующей пункту 2 С = Срез. приложено напряжение U. Рассчитать I 1, Ik, Ic, P.
