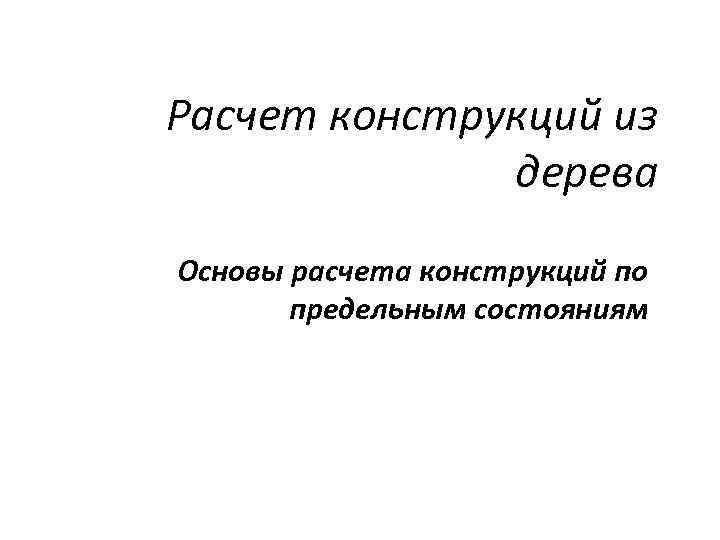

Расчет конструкций из дерева Основы расчета конструкций по

Расчет конструкций из дерева Основы расчета конструкций по предельным состояниям

Предельные состояния Предельным называется такое состояние конструкций, при котором их дальнейшая эксплуатация становится невозможной по причине: • 1) потери несущей способности – I группа предельных состояний или • 2) возникновения недопустимых деформаций – II группа предельных состояний. • • Предельные состояния могут наступать • - под влиянием условий работы деревянных конструкций, а также • - качества, размеров и свойств материалов.

Предельные состояния I группа – По несущей способности • По прочности • На устойчивость II группа – По деформациям • По прогибам • На перемещения

Предельные состояния • Первая группа предельных состояний - наиболее ответственная. • В ДК могут возникать следующие предельные состояния первой группы: Ø - разрушение, Ø - потеря устойчивости, Ø - опрокидывание, Ø - недопустимая ползучесть.

Предельные состояния • Первая группа предельных состояний - наиболее ответственная. • Эти предельные состояния не наступают, если выполняются условия: • σ ≤ R, • τ ≤ Rск (или Rср), • т. е. когда нормальные напряжения (σ) и касательные напряжения (τ) не превышают некоторой предельной величины R, называемой расчетным сопротивлением.

Расчетные сопротивления древесины • Расчетные сопротивления древесины в зависимости от условий работы и эксплуатации корректируются путем умножения их на коэффициенты, т. е. подсчитываются как • R = Rт • mп • mв • mн • mб • mсл • mгн • где Rт - расчетное сопротивление древесины сосны или ели, принимается по табл. 3 (СНи. П ДК); • mп - переходный коэффициент на породу древесины; • mв - коэффициент условия работы на температурновлажностный режим эксплуатации; • mн - коэффициент условий работы при воздействии кратковременных нагрузок; • mб - коэффициент, учитывающий абсолютную высоту деревянного элемента (клееного); • mсл - коэффициент (для клееной древесины); • mгн - коэффициент (для клееной древесины). • Коэффициенты принимаются по СНи. П ДК п. п. 3. 1 -3. 2

Предельные состояния • Вторая группа предельных состояний характеризуется такими признаками, при которых эксплуатация конструкций или сооружений хотя и затруднена, однако, полностью не исключается, т. е. конструкция становится непригодной только к нормальной эксплуатации. • Пригодность конструкции к нормальной эксплуатации обычно определяется по прогибам • f ≤ [f], или • f/l ≤ [f/l].

Предельные состояния • Пригодность конструкции к нормальной эксплуатации обычно определяется по прогибам • f ≤ [f], или • f/l ≤ [f/l]. • Это означает, что изгибаемые элементы или конструкции пригодны к нормальной эксплуатации, когда наибольшая величина отношения прогиба к пролету меньше предельно допустимого относительного прогиба [f/l] (по СНи. П II-25 -80 Деревянные конструкции).

Допустимый относительный прогиб • • • Определяется по таблице 16 СНи. П II-25 -80 Деревянные конструкции Примечания: 1. При наличии штукатурки прогиб элементов перекрытий только от длительной временной нагрузки не должен превышать 1/350 пролета. 2. При наличии строительного подъема предельный прогиб клееных балок допускается увеличивать до 1/200 пролета.

Деформации деревянных конструкций • Деформации деревянных конструкций или их отдельных элементов следует определять с учетом сдвига и податливости соединений. • Величину деформаций податливого соединения • - при полном использовании его несущей способности следует принимать по таблице 15 СНи. П II-25 -80 Деревянные конструкции, а • - при неполном - пропорциональной действующему на соединение усилию.

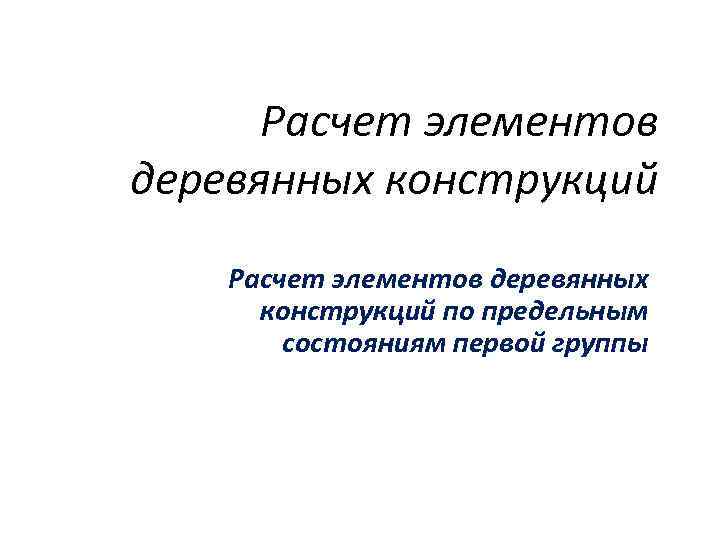

Расчет элементов деревянных конструкций по предельным состояниям первой группы

Расчет элементов деревянных конструкций по предельным состояниям первой группы • Рекомендации по расчеты приведены в СНи. П II-25 -80 Деревянные конструкции, глава 4 в зависимости от • - вида элемента – цельный, клееный, составной и • - вида загружения: • - Центрально-растянутые и центрально-сжатые элементы; • - Изгибаемые элементы; • - Элементы, подверженные действию осевой силы с изгибом.

Расчет элементов деревянных конструкций по предельным состояниям первой группы Центрально-растянутые элементы

Расчет центрально-растянутых элементов • Расчет центрально-растянутых элементов следует производить по формуле • σ = • • , (4 СНи. П) • где N - расчетная продольная сила; • Rp - расчетное сопротивление древесины растяжению вдоль волокон; • Fнт - площадь поперечного сечения элемента нетто.

Расчет центрально-растянутых элементов • При определении Fнт ослабления, расположенные на участке длиной до 200 мм, следует принимать совмещенными в одном сечении. • 1 -1 Fнт = b • (h – 2 d); 2 -2 Fнт = b • (h – 4 d )

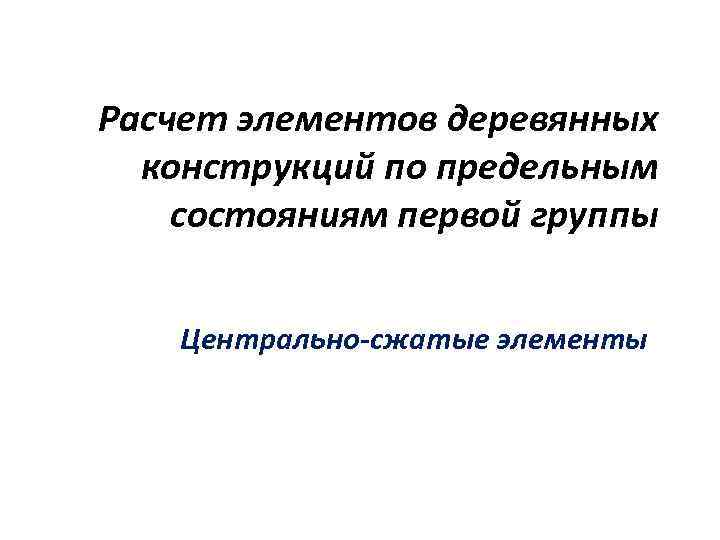

Расчет элементов деревянных конструкций по предельным состояниям первой группы Центрально-сжатые элементы

Расчет центрально-сжатых элементов • Расчет центрально-сжатых элементов постоянного цельного сечения следует производить по формулам: • • а) на прочность σ = , б) на устойчивость • σ • • • = , (5) (6) где Rс - расчетное сопротивление древесины сжатию вдоль волокон; - коэффициент продольного изгиба, определяемый согласно п. 4. 3 СНи. П ДК; Fнт - площадь нетто поперечного сечения элемента; Fрас - расчетная площадь поперечного сечения элемента.

Расчет центрально-сжатых элементов • Fрас - расчетная площадь поперечного сечения элемента, принимаемая равной: • при отсутствии ослаблений или ослаблениях в опасных сечениях, не выходящих на кромки (рис. а), если площадь ослаблений не превышает 25 % Fбр, • Fрасч = Fбр, • где Fбр - площадь сечения брутто; • при ослаблениях, не выходящих на кромки, если площадь ослабления превышает 25 % Fбр, • • Ослабление сжатых элементов: а -не выходящие на кромку; б - выходящие на кромку Fрас = 4/3 Fнт; • при симметричных ослаблениях, выходящих на кромки (рис. б), • Fрас = Fнт.

Расчет центрально-сжатых элементов • Коэффициент продольного изгиба φ всегда меньше 1 (принимается согласно п. п. 4. 3 СНи. П ДК), учитывает влияние устойчивости на снижение несущей способности сжатого элемента в зависимости от его расчетной максимальной гибкости λ. • Гибкость сжатых элементов λ ограничивается с тем, чтобы они не получились недопустимо гибкими и недостаточно надежными. • Отдельные элементы конструкций (отдельные стойки, пояса, опорные раскосы ферм и т. п. ) должны иметь гибкость не более 120. • Другие 150, 175 или 200.

Расчет центрально-сжатых элементов • Гибкость элементов и их отдельных ветвей в деревянных конструкциях не должна превышать значений, указанных в табл. 14 СНи. П ДК. • Примечание. Для сжатых элементов переменного сечения величины предельной гибкости макс умножаются на , где коэффициент kж. N принимается по табл. 1 прил. 4 СНи. П ДК.

Расчет центрально-сжатых элементов • При гибкости более 70 (λ>70) сжатый элемент теряет устойчивость, когда напряжения сжатия в древесине еще невелики и она работает упруго. • Коэффициент продольного изгиба (или коэффициент устойчивости), равный отношению напряжения в момент потери устойчивости σкр к пределу прочности при сжатии Rпр, определяют по формуле Эйлера с учетом постоянного отношения модуля упругости древесины к пределу прочности E / Rпр = 312: • • , (8) • Где коэффициент А = 3000 для древесины и А = 2500 для фанеры.

Расчет центрально-сжатых элементов • При гибкостях, равных и меньших 70 (λ≤ 70) элемент теряет устойчивость, когда напряжения сжатия достигают упругопластической стадии и модуль упругости древесины понижается. Коэффициент продольного изгиба при этом определяют с учетом переменного модуля упругости по упрощенной теоретической формуле: • ; (7) • где коэффициент а = 0, 8 для древесины и а = 1 для фанеры

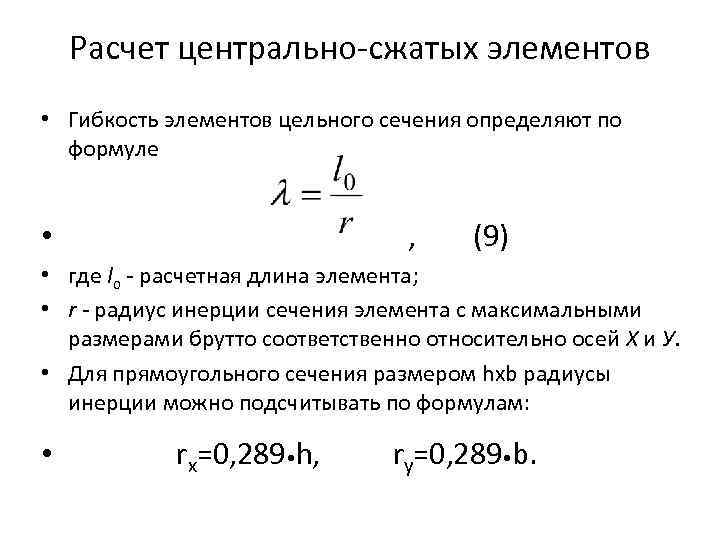

Расчет центрально-сжатых элементов • Гибкость элементов цельного сечения определяют по формуле • , (9) • где lо - расчетная длина элемента; • r - радиус инерции сечения элемента с максимальными размерами брутто соответственно относительно осей Х и У. • Для прямоугольного сечения размером hxb радиусы инерции можно подсчитывать по формулам: • rx=0, 289 • h, ry=0, 289 • b.

Расчет центрально-сжатых элементов • Расчетную длину элемента lо следует определять умножением его свободной длины l на коэффициент 0 • lо = l • 0 (10), • Где - коэффициент, учитывающий условия защемления и загружения деревянного элемента • согласно пп. 4. 21 и 6. 25 СНи. П ДК.

Расчет центрально-сжатых элементов • Расчет на устойчивость центрально-сжатых элементов переменного по высоте сечения следует выполнять по формуле: • , (16) • где Fмакс - площадь поперечного сечения брутто с максимальными размерами; • kж. N - коэффициент, учитывающий переменность высоты сечения, определяемый по табл. 1 прил. 4 СНи. П ДК (для элементов постоянного сечения kж. N = 1); • - коэффициент продольного изгиба, определяемый по п. 4. 3 СНи. П ДК для гибкости, соответствующей сечению с максимальными размерами.

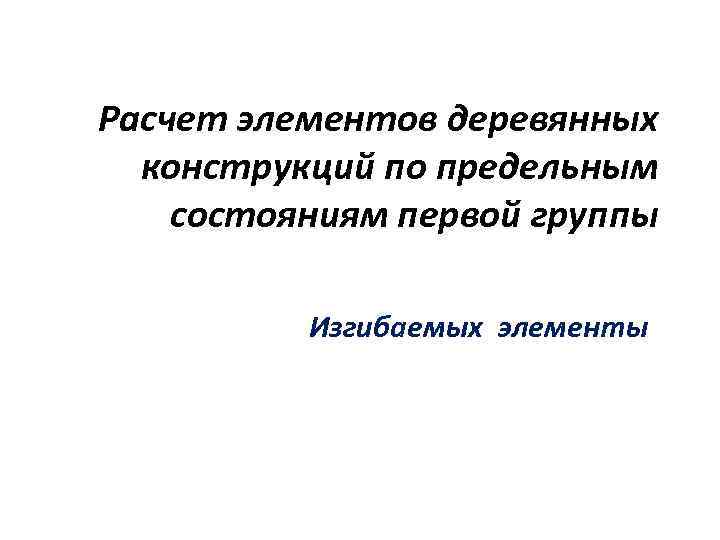

Расчет элементов деревянных конструкций по предельным состояниям первой группы Изгибаемых элементы

Расчет изгибаемых элементов • В изгибаемых элементах от нагрузок, действующих поперек продольной оси, возникают изгибающие моменты М и поперечные силы Q, определяемые методами строительной механики. • Например, в однопролетной балке пролетом l от равномернораспределенной нагрузки q возникают изгибающие моменты и поперечные силы. • От изгибающего момента в сечениях элемента возникают деформации и напряжения изгиба σ, которые состоят из сжатия в одной части сечения и растяжения в другой, в результате элемент изгибается.

Расчет изгибаемых элементов • Расчет изгибаемых элементов, обеспеченных от потери устойчивости плоской формы деформирования (см. пп. 4. 14 и 4. 15 СНи. П ДК), на прочность по нормальным напряжениям следует производить по формуле • σ = • , (17) • где М - расчетный изгибающий момент; • Rи - расчетное сопротивление изгибу; • Wрасч - расчетный момент сопротивления поперечного сечения элемента. • Для цельных элементов Wрасч = Wнт; • При определении Wнт ослабления сечений, расположенные на участке элемента длиной до 200 мм, принимают совмещенными в одном сечении.

Расчет изгибаемых элементов • Для наиболее распространенного прямоугольного сечения • ; . • Подбор сечения изгибаемых элементов производится по этой же формуле, определяя • • , • затем, задавая один из размеров сечения (b или h), находят другой размер.

Расчет изгибаемых элементов • Расчет на устойчивость плоской формы деформирования изгибаемых элементов прямоугольного постоянного сечения следует производить по формуле • σ = • , (22) • где М - максимальный изгибающий момент на рассматриваемом участке lр; • Wбр - максимальный момент сопротивления брутто на рассматриваемом участке lp. • φм – коэффициент устойчивости.

Расчет изгибаемых элементов • Коэффициент М для изгибаемых элементов прямоугольного постоянного поперечного сечения, шарнирно-закрепленных от смещения из плоскости изгиба и закрепленных от поворота вокруг продольной оси в опорных сечениях, следует определять по формуле • , (23) • где lp - расстояние между опорными сечениями элемента, а при закреплении сжатой кромки элемента в промежуточных точках от смещения из плоскости изгиба - расстояние между этими точками; • b - ширина поперечного сечения; • h - максимальная высота поперечного сечения на участке lp; • kф - коэффициент, зависящий от формы эпюры изгибающих моментов на участке lp, определяемый по табл. 2 прил. 4 СНи. П ДК.

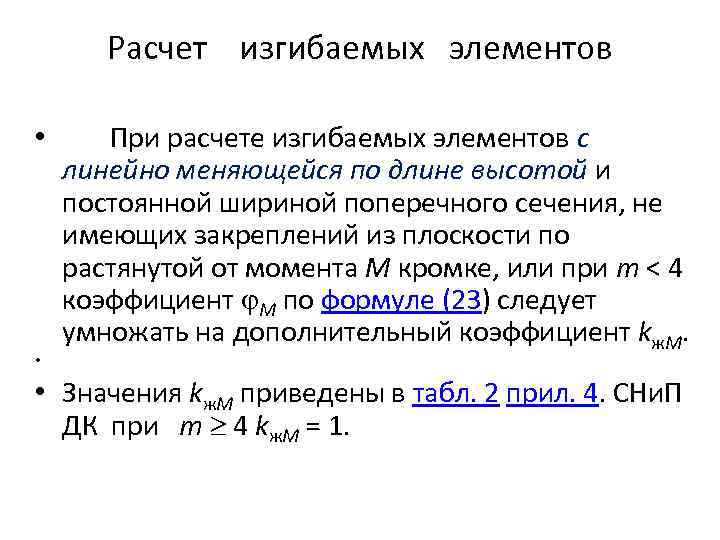

Расчет изгибаемых элементов • При расчете изгибаемых элементов с линейно меняющейся по длине высотой и постоянной шириной поперечного сечения, не имеющих закреплений из плоскости по растянутой от момента М кромке, или при m < 4 коэффициент М по формуле (23) следует умножать на дополнительный коэффициент kж. М. • • Значения kж. М приведены в табл. 2 прил. 4. СНи. П ДК при m 4 kж. М = 1.

Расчет изгибаемых элементов • Проверку устойчивости плоской формы деформирования изгибаемых элементов постоянного двутаврового или коробчатого поперечного сечений следует производить в тех случаях, когда • lp 7 b , (25) • где b - ширина сжатого пояса поперечного сечения. • Расчет следует производить по формуле • σ = • , (26) • где - коэффициент продольного изгиба из плоскости изгиба сжатого пояса элемента, определяемый по п. 4. 3; • Rс - расчетное сопротивление сжатию; • Wбр - момент сопротивления брутто поперечного сечения; в случае фанерных стенок - приведенный момент сопротивления в плоскости изгиба элемента.

Расчет изгибаемых элементов • Расчет изгибаемых элементов на прочность по скалыванию следует выполнять по формуле • τ = • , (18) • где Q - расчетная поперечная сила; • S бр - статический момент брутто сдвигаемой части поперечного сечения элемента относительно нейтральной оси; • Iбр - момент инерции брутто поперечного сечения элемента относительно нейтральной оси; • bрас - расчетная ширина сечения элемента; • Rск - расчетное сопротивление скалыванию при изгибе.

Расчет растянуто-изгибаемых и внецентренно-растянутых элементов • Работают одновременно на растяжение и изгиб. • В сечениях растянутоизгибаемого элемента от продольной растягивающей силы N возникают равномерные растягивающие напряжения, а от изгибающего момента М – напряжения изгиба. • Эти напряжения суммируются, благодаря чему растягивающие напряжения увеличиваются, а сжимающие уменьшаются.

Расчет растянуто-изгибаемых и внецентренно-растянутых элементов • Расчет внецентренно-растянутых и растянутоизгибаемых элементов следует производить по прочности с учетом всех ослаблений по формуле: • σ = • , (27) • где Wрасч - расчетный момент сопротивления поперечного сечения; • Fрасч - площадь расчетного сечения нетто.

Расчет сжато-изгибаемых и внецентренно-сжатых элементов

Расчет сжато-изгибаемых и внецентренно-сжатых элементов • Расчет на прочность внецентренно-сжатых и сжато-изгибаемых элементов следует производить по формуле • σ = • , (28) • где Мд - изгибающий момент от действия поперечных и продольных нагрузок, определяемый из расчета по деформированной схеме по формулам 29 или 32 в зависимости от защемления и загружения деревянного элемента.

Расчет сжато-изгибаемых и внецентренно-сжатых элементов • Расчет на устойчивость плоской формы деформирования сжатоизгибаемых элементов следует производить по формуле • σ = • , (33) • где Fбр - площадь брутто с максимальными размерами сечения элемента на участке lp; • Wбр - см. п. 4. 14 СНи. П ДК; • n = 2 - для элементов без закрепления растянутой зоны из плоскости деформирования и n = 1 для элементов, имеющих такие закрепления; • - коэффициент продольного изгиба, определяемый по формуле (8) для гибкости участка элемента расчетной длиной lp из плоскости деформирования; • м - коэффициент, определяемый по формуле (23).

Расчет сжато-изгибаемых и внецентренно-сжатых элементов
