Расчет и проектирование тяжелых ферм
Подбор площади сечения ДЛЯ СЖАТЫХ СТЕРЖНЕЙ ДЛЯ РАСТЯНУТЫХ СТЕРЖНЕЙ m – коэффициент условия работы 0. 8… 0. 85 α – коэффициент ослабления стержня заклепочными или болтовыми отверстиями

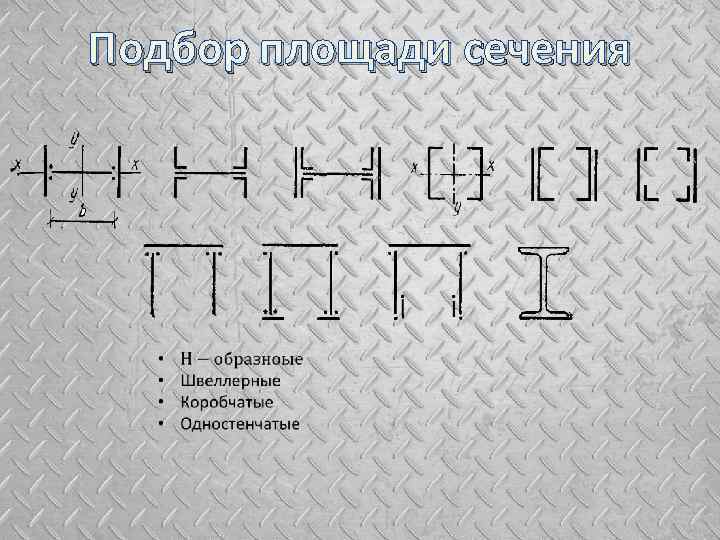

Подбор площади сечения
Расчет и проектирование предварительнонапряженных ферм

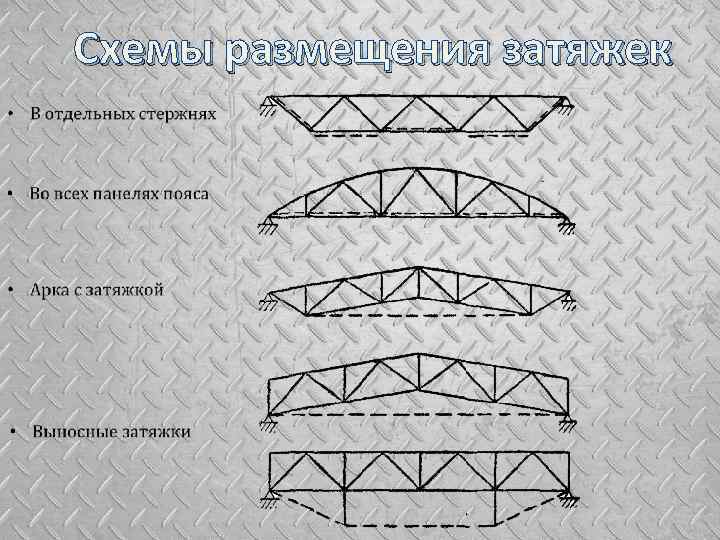

Схемы размещения затяжек

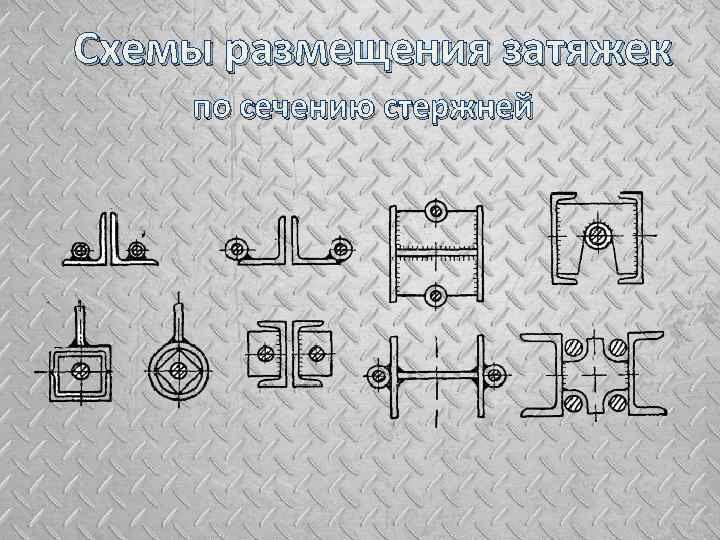

Схемы размещения затяжек по сечению стержней

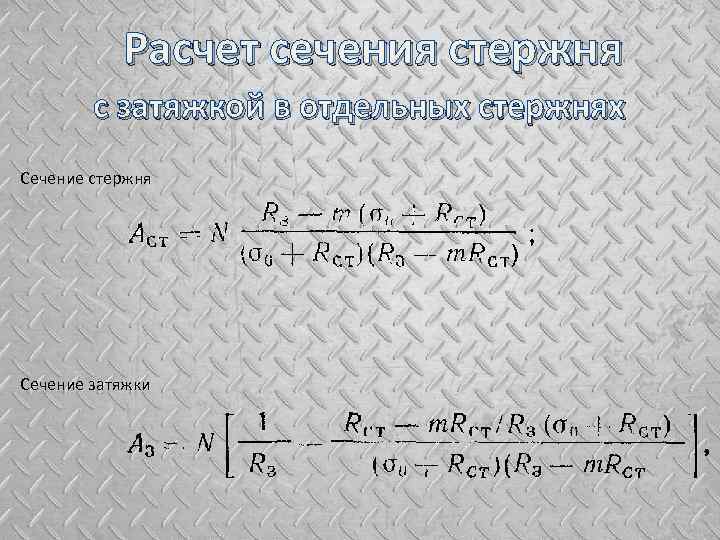

Расчет сечения стержня с затяжкой в отдельных стержнях Сечение стержня Сечение затяжки

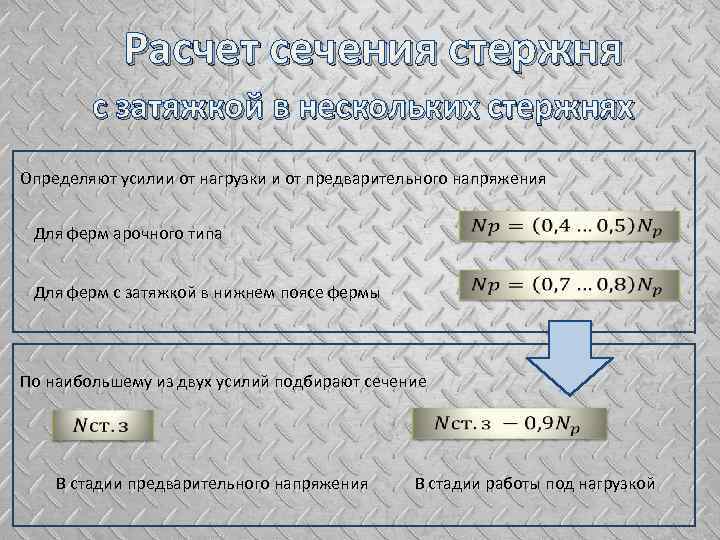

Расчет сечения стержня с затяжкой в нескольких стержнях Определяют усилии от нагрузки и от предварительного напряжения Для ферм арочного типа Для ферм с затяжкой в нижнем поясе фермы По наибольшему из двух усилий подбирают сечение В стадии предварительного напряжения В стадии работы под нагрузкой

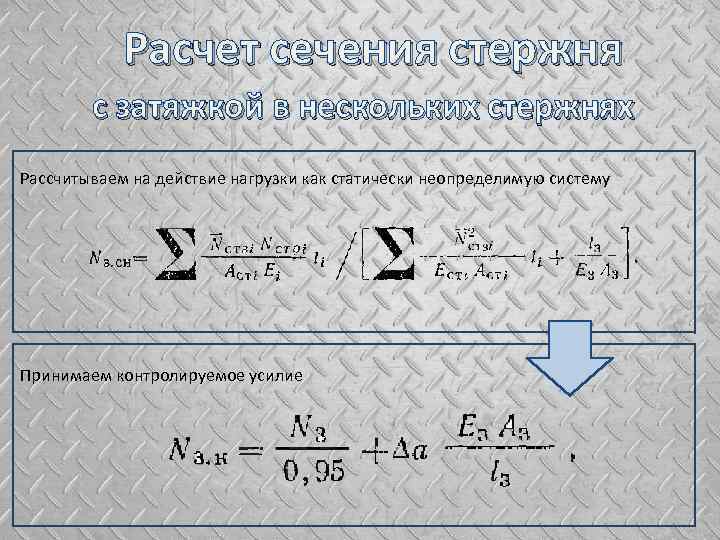

Расчет сечения стержня с затяжкой в нескольких стержнях Рассчитываем на действие нагрузки как статически неопределимую систему Принимаем контролируемое усилие

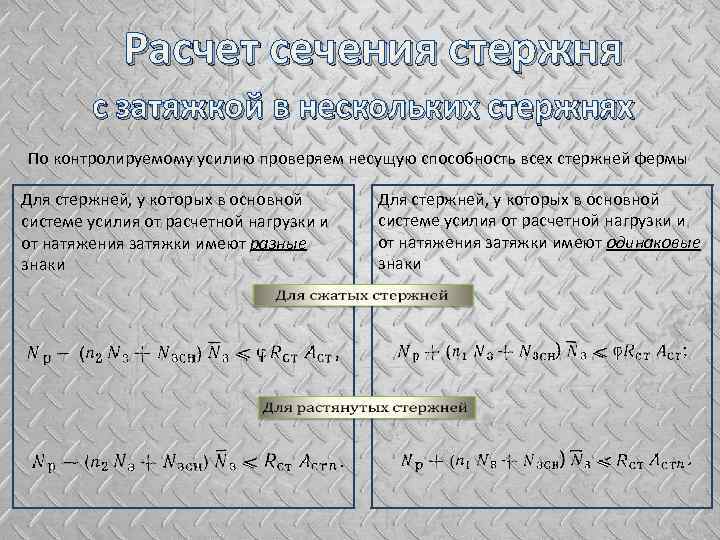

Расчет сечения стержня с затяжкой в нескольких стержнях По контролируемому усилию проверяем несущую способность всех стержней фермы Для стержней, у которых в основной системе усилия от расчетной нагрузки и от натяжения затяжки имеют разные знаки Для стержней, у которых в основной системе усилия от расчетной нагрузки и от натяжения затяжки имеют одинаковые знаки
