РАСЧЕТ И ПОСТРОЕНИЕ ЧЕРТЕЖА БАЗОВОЙ КОНСТРУКЦИИ МУЖСКОГО ПИДЖАКА 1. 2. 3. 4. 5. 6. 7. 8. ПЛАН Исходные данные для проектирования Построение базисной сетки чертежа Построение спинки Построение полочки Построение модельных особенностей (карманов, вытачки, отрезного бочка) Оформление борта Построение воротника Построение втачного двухшовного рукава

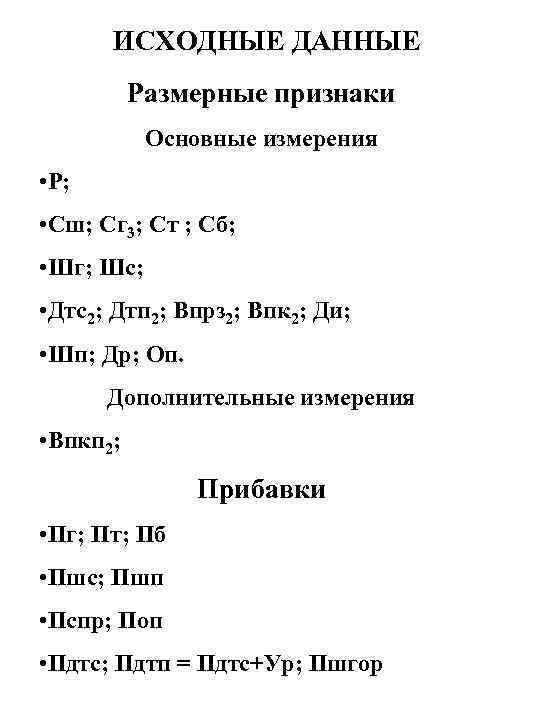

ИСХОДНЫЕ ДАННЫЕ Размерные признаки Основные измерения • Р; • Сш; Сг 3; Ст ; Сб; • Шг; Шс; • Дтс2; Дтп 2; Впрз 2; Впк 2; Ди; • Шп; Др; Оп. Дополнительные измерения • Впкп 2; Прибавки • Пг; Пт; Пб • Пшс; Пшп • Пспр; Поп • Пдтс; Пдтп = Пдтс+Ур; Пшгор

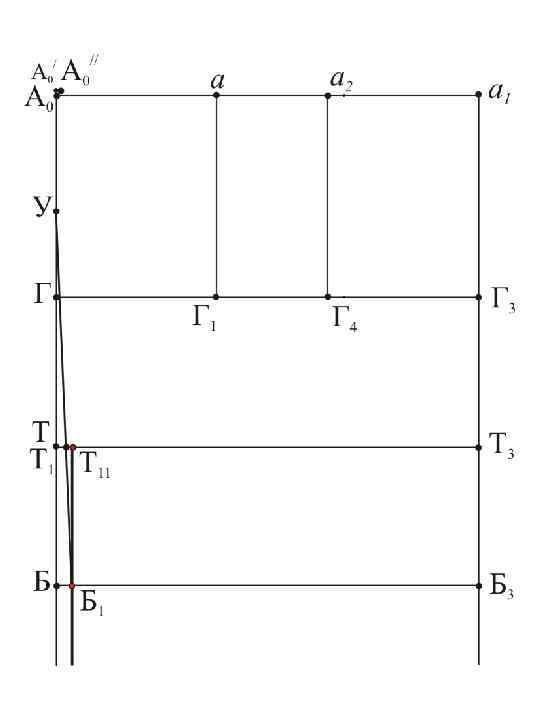

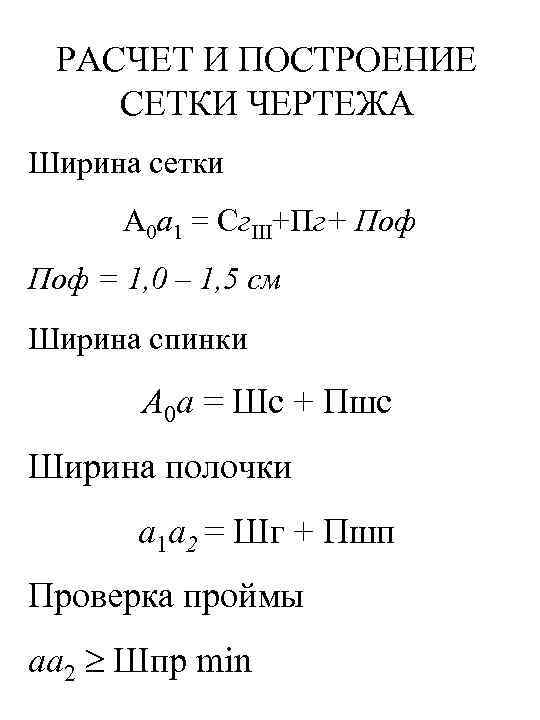

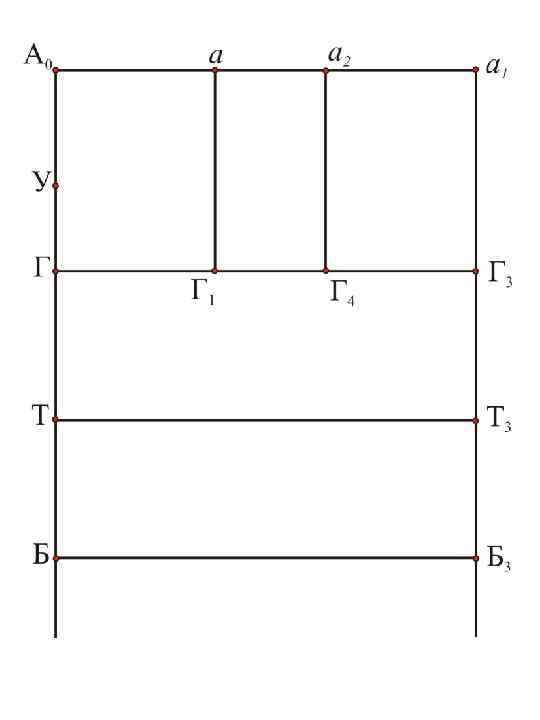

РАСЧЕТ И ПОСТРОЕНИЕ СЕТКИ ЧЕРТЕЖА Ширина сетки А 0 а 1 = Сг. III+Пг+ Поф = 1, 0 – 1, 5 см Ширина спинки А 0 а = Шс + Пшс Ширина полочки а 1 а 2 = Шг + Пшп Проверка проймы аа 2 Шпр min

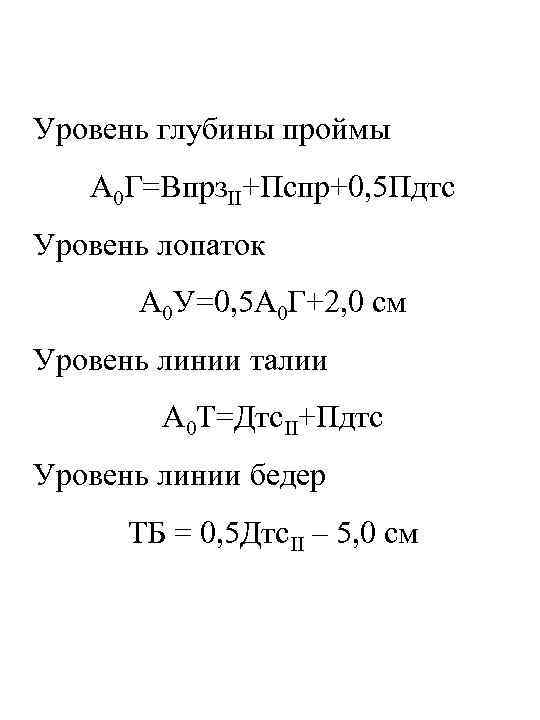

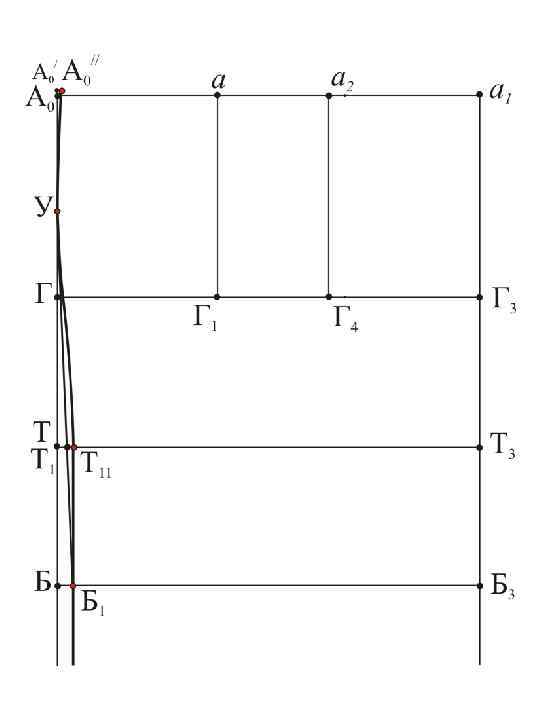

Уровень глубины проймы А 0 Г=Впрз. II+Пспр+0, 5 Пдтс Уровень лопаток А 0 У=0, 5 А 0 Г+2, 0 см Уровень линии талии А 0 Т=Дтс. II+Пдтс Уровень линии бедер ТБ = 0, 5 Дтс. II – 5, 0 см

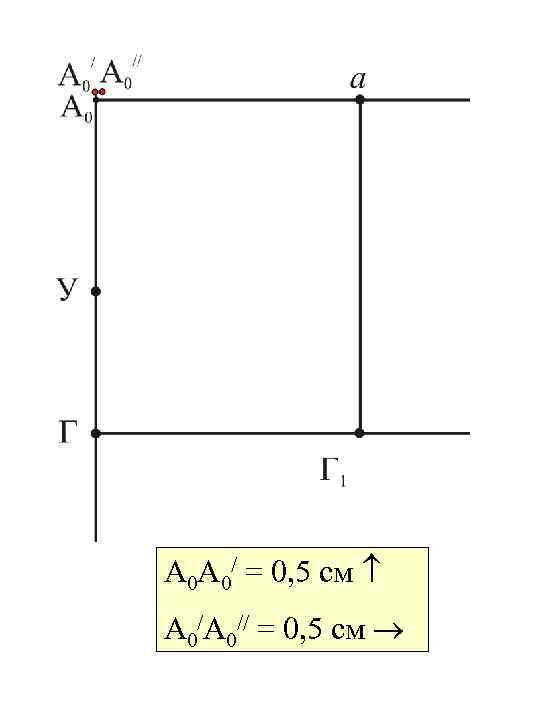

А 0 А 0/ = 0, 5 см А 0// = 0, 5 см

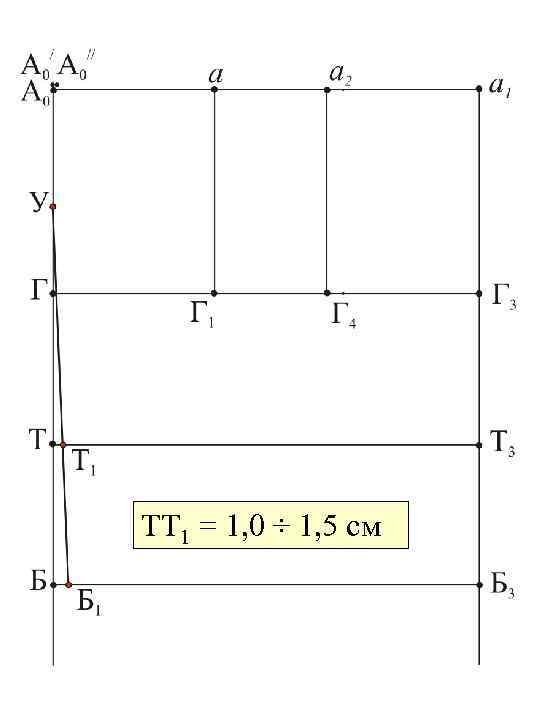

ТТ 1 = 1, 0 ÷ 1, 5 см

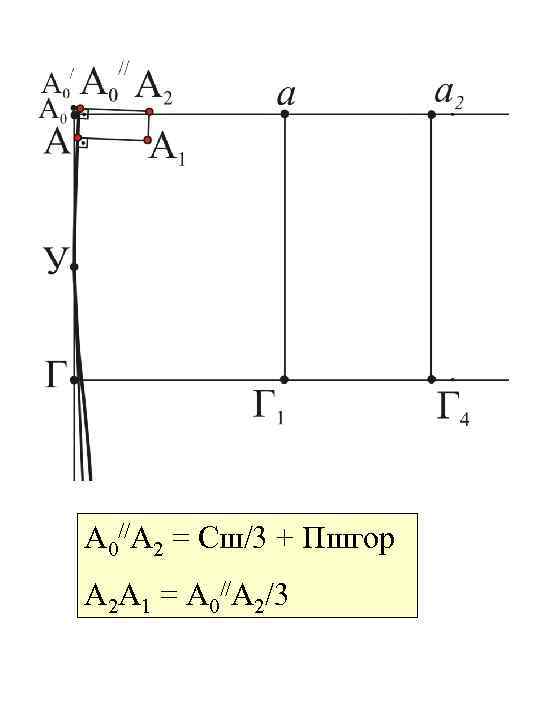

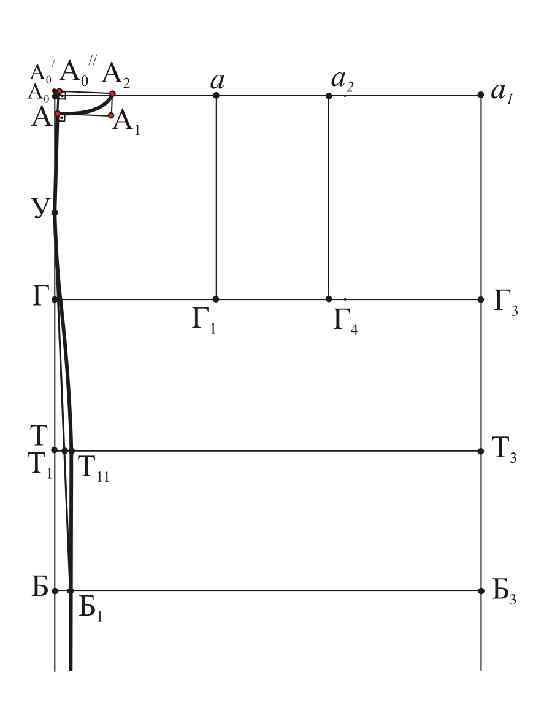

А 0//А 2 = Сш/3 + Пшгор А 2 А 1 = А 0//А 2/3

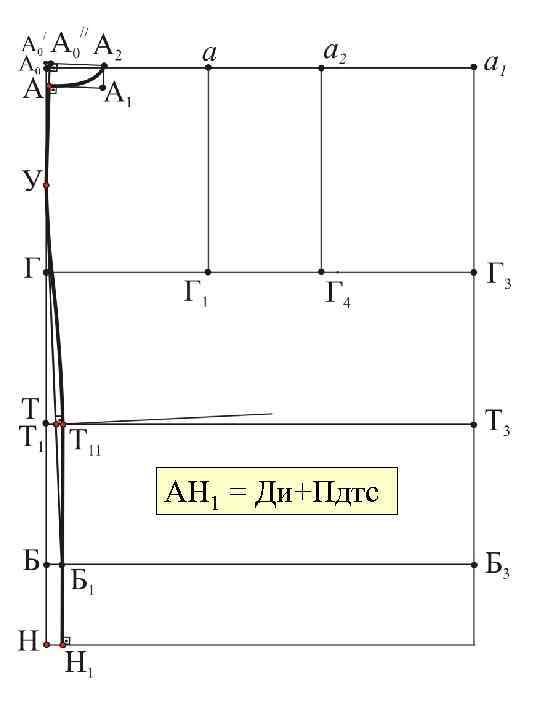

АН 1 = Ди+Пдтс
А 2 П = Шп Т 1 П = Впк. II+Пдтс+Ппн

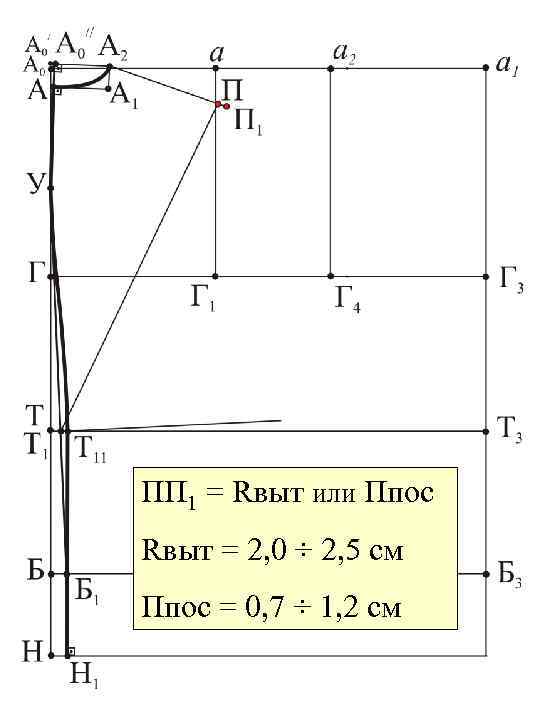

ПП 1 = Rвыт или Ппос Rвыт = 2, 0 ÷ 2, 5 см Ппос = 0, 7 ÷ 1, 2 см
П 1 П 11=1/2 сутюжки проймы спинки Сутюжка = 0, 7÷ 1, 0 см

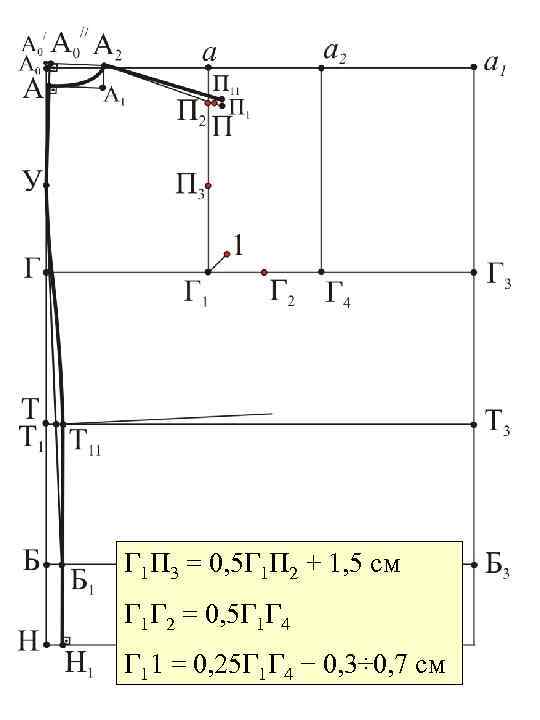

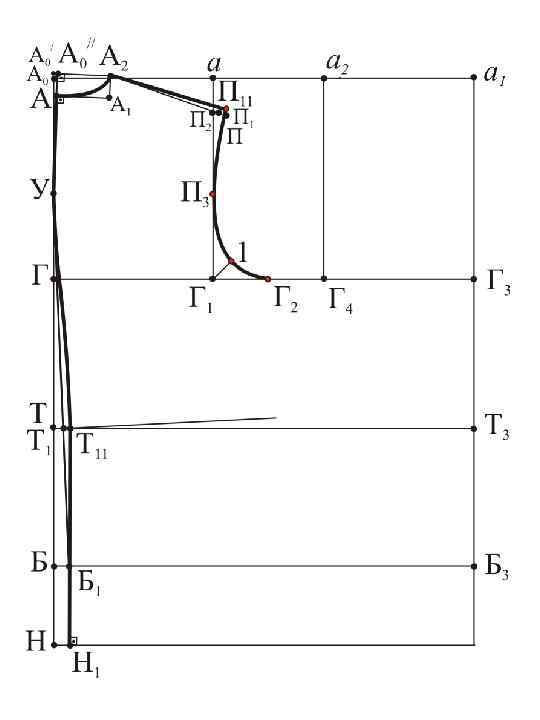

Г 1 П 3 = 0, 5 Г 1 П 2 + 1, 5 см Г 1 Г 2 = 0, 5 Г 1 Г 4 Г 11 = 0, 25 Г 1 Г 4 − 0, 3÷ 0, 7 см

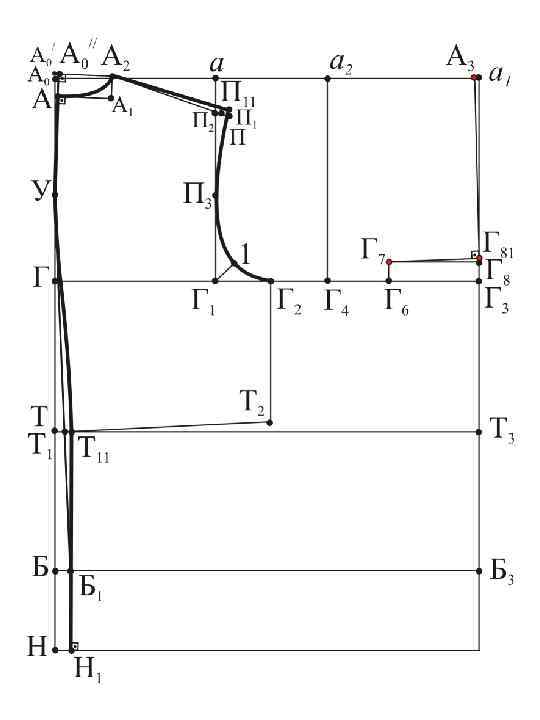

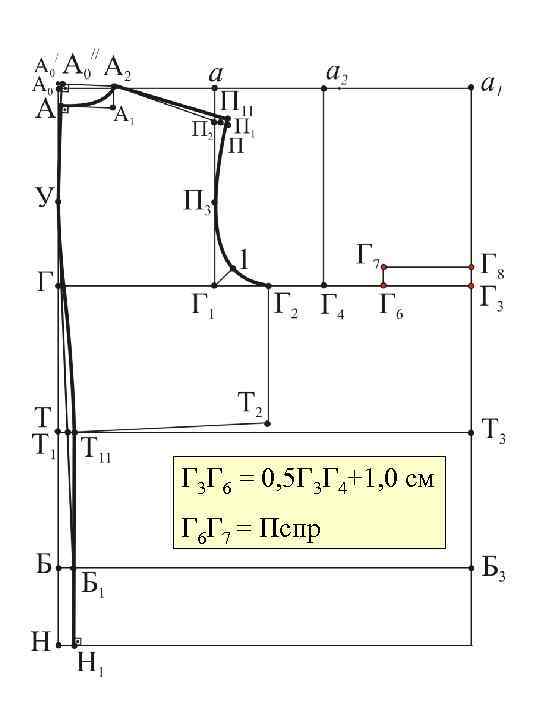

Г 3 Г 6 = 0, 5 Г 3 Г 4+1, 0 см Г 6 Г 7 = Пспр

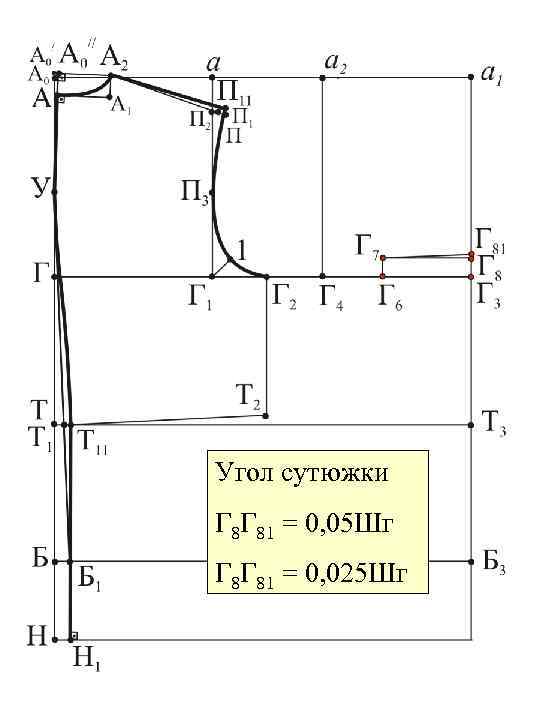

Угол сутюжки Г 8 Г 81 = 0, 05 Шг Г 8 Г 81 = 0, 025 Шг

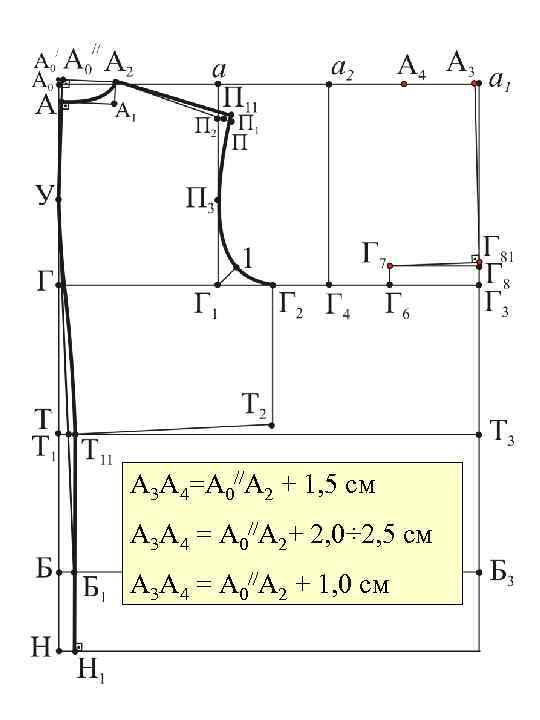

А 3 А 4=А 0//А 2 + 1, 5 см А 3 А 4 = А 0//А 2+ 2, 0÷ 2, 5 см А 3 А 4 = А 0//А 2 + 1, 0 см

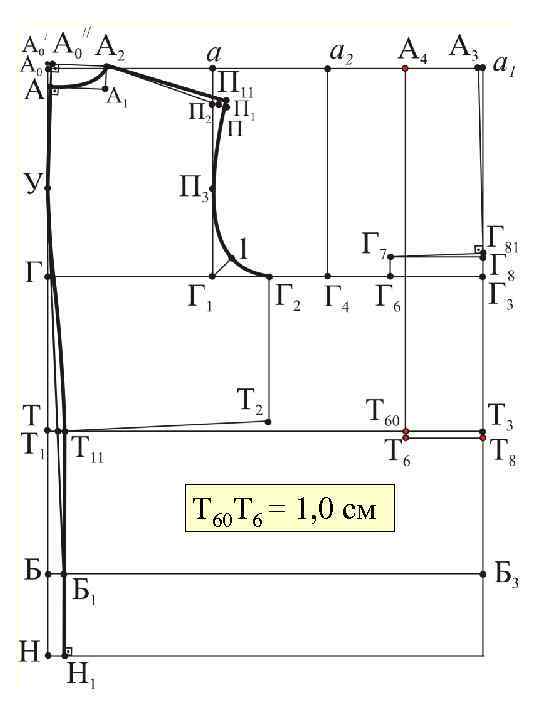

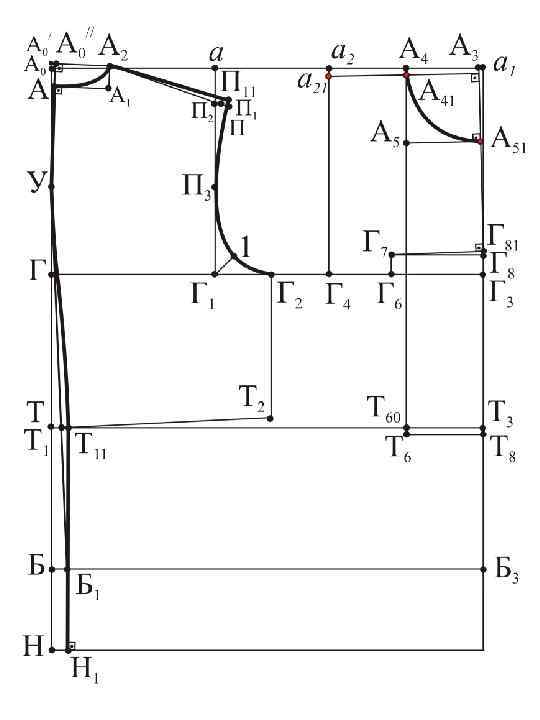

Т 60 Т 6 = 1, 0 см

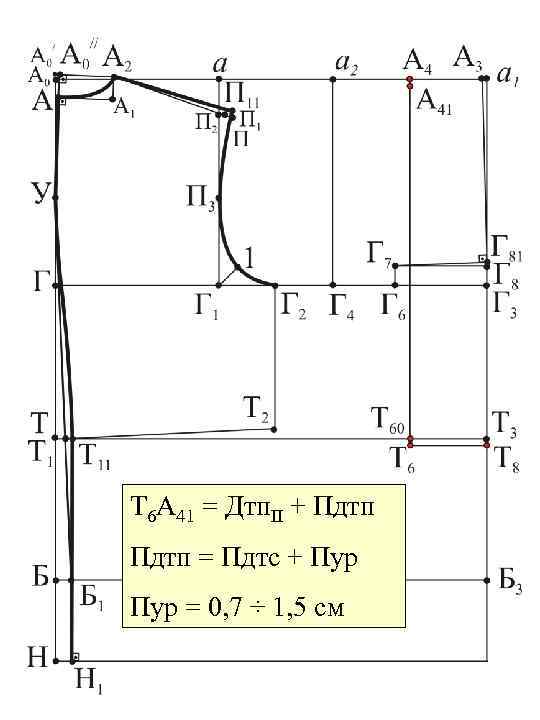

Т 6 А 41 = Дтп. II + Пдтп = Пдтс + Пур = 0, 7 ÷ 1, 5 см

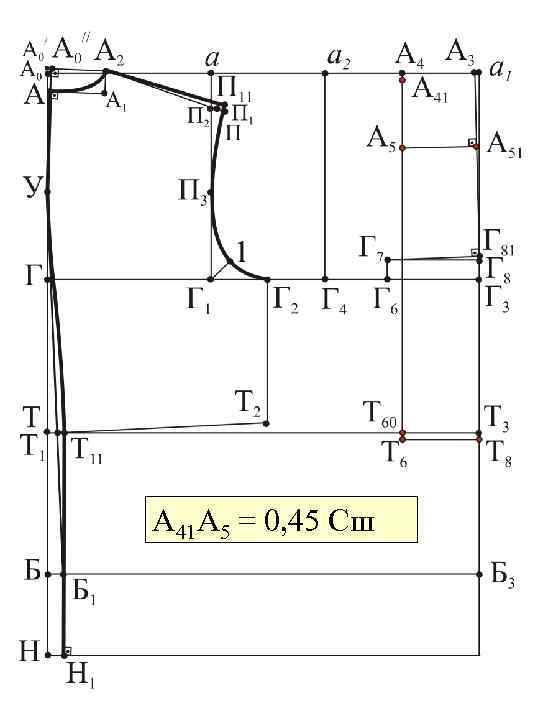

А 41 А 5 = 0, 45 Сш

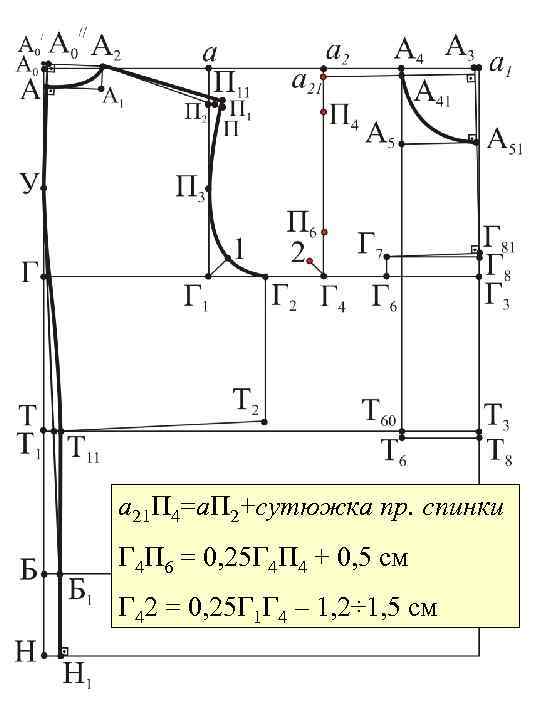

а 21 П 4=а. П 2+сутюжка пр. спинки Г 4 П 6 = 0, 25 Г 4 П 4 + 0, 5 см Г 42 = 0, 25 Г 1 Г 4 – 1, 2÷ 1, 5 см
А 41 П 5 = Шп П 6 П 5 = П 6 П 4

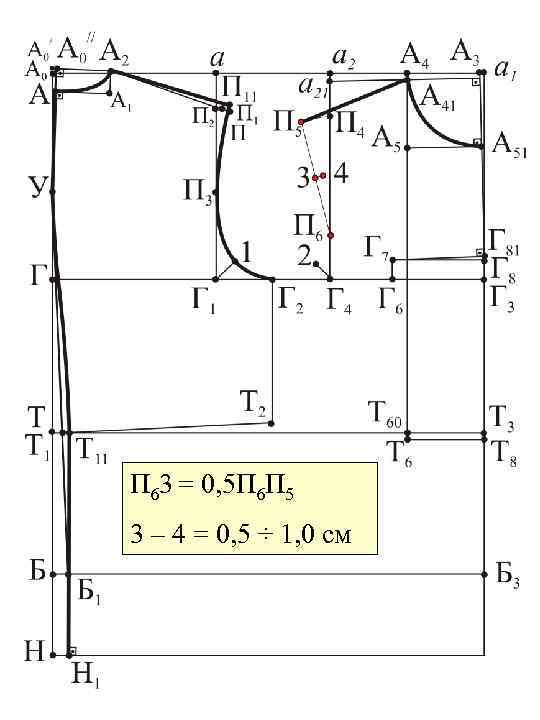

П 63 = 0, 5 П 6 П 5 3 – 4 = 0, 5 ÷ 1, 0 см

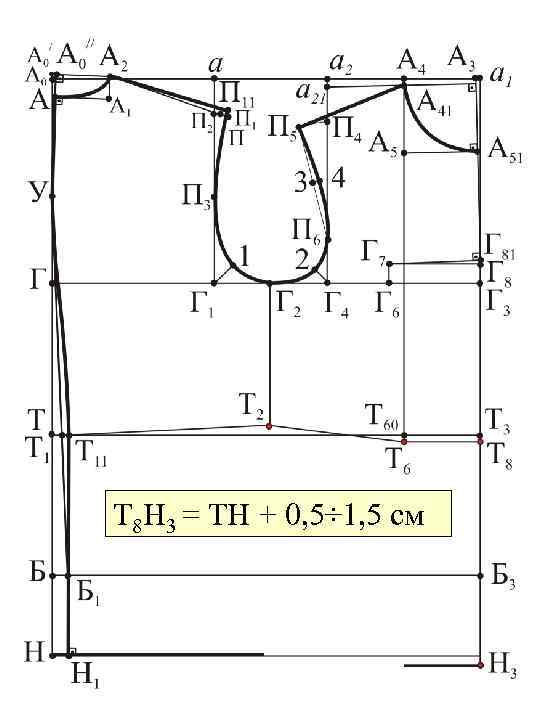

Т 8 Н 3 = ТН + 0, 5÷ 1, 5 см

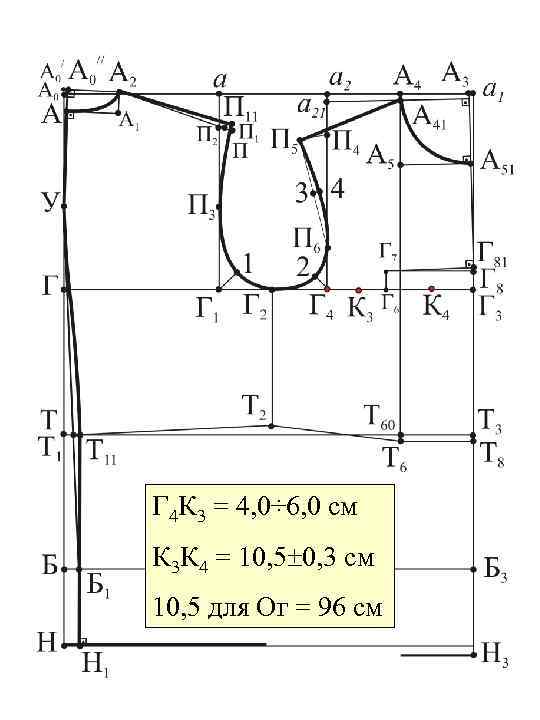

Г 4 К 3 = 4, 0÷ 6, 0 см К 3 К 4 = 10, 5 0, 3 см 10, 5 для Ог = 96 см

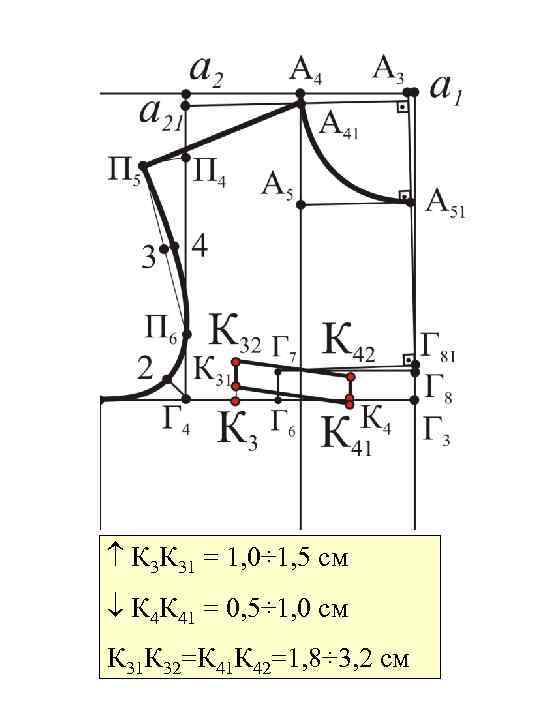

К 3 К 31 = 1, 0÷ 1, 5 см К 4 К 41 = 0, 5÷ 1, 0 см К 31 К 32=К 41 К 42=1, 8÷ 3, 2 см

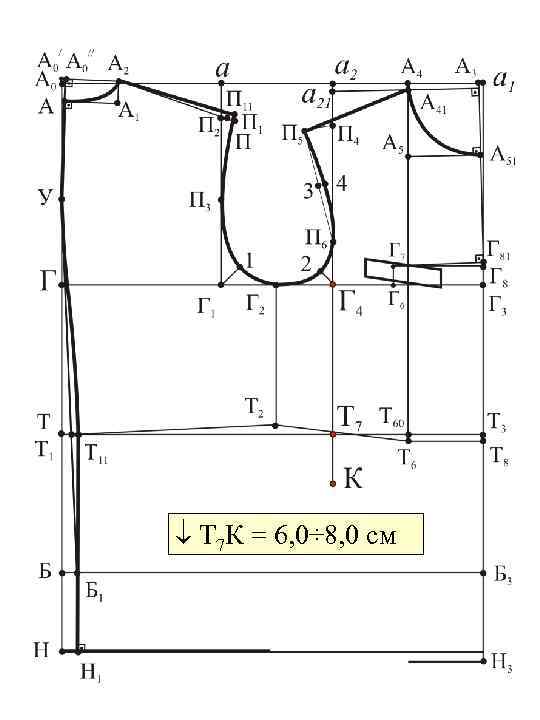

Т 7 К = 6, 0÷ 8, 0 см
К 1 К 2 = 15, 5 0, 3 см 15, 5 для Ог = 96 см КК 1 = 0, 5 К 1 К 2 +1, 0 см

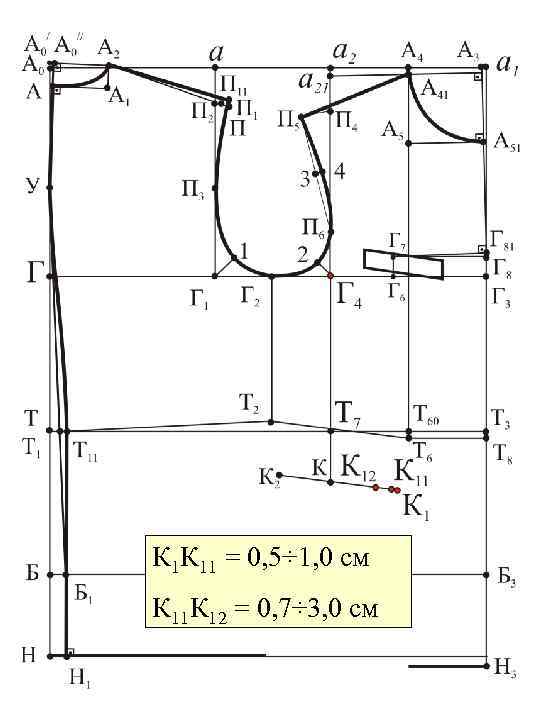

К 1 К 11 = 0, 5÷ 1, 0 см К 11 К 12 = 0, 7÷ 3, 0 см

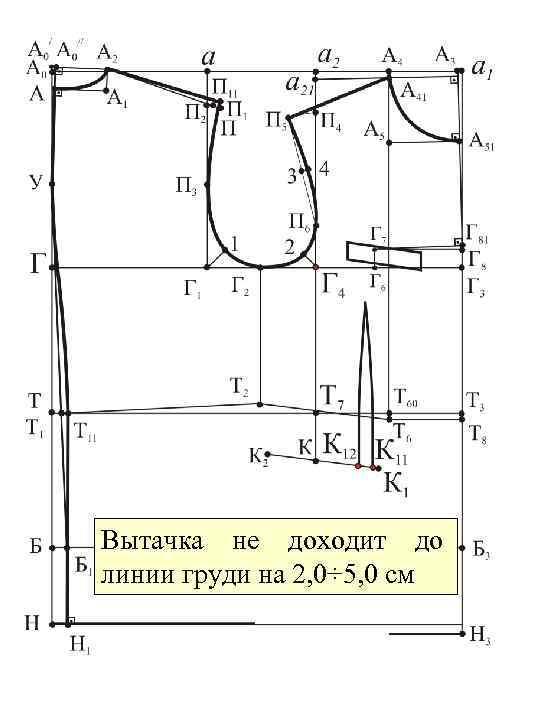

Вытачка не доходит до линии груди на 2, 0÷ 5, 0 см

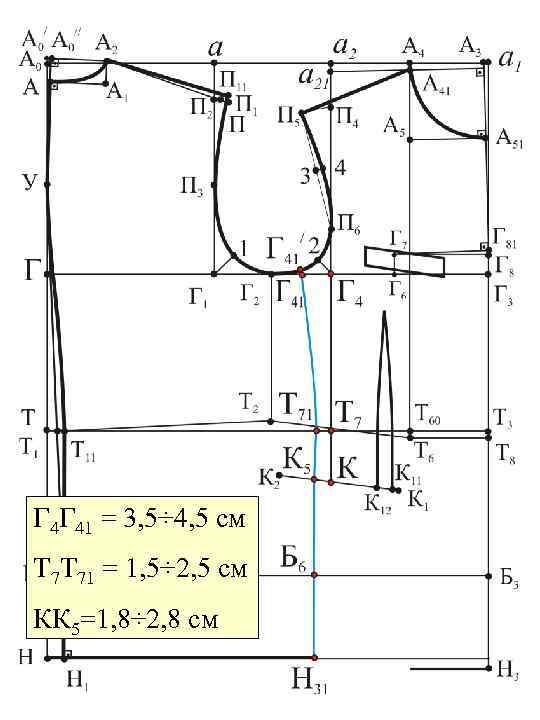

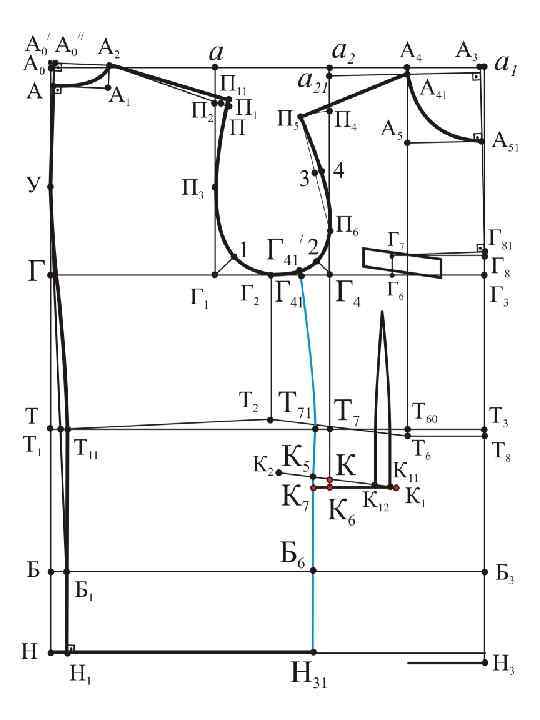

Г 4 Г 41 = 3, 5÷ 4, 5 см Т 7 Т 71 = 1, 5÷ 2, 5 см КК 5=1, 8÷ 2, 8 см

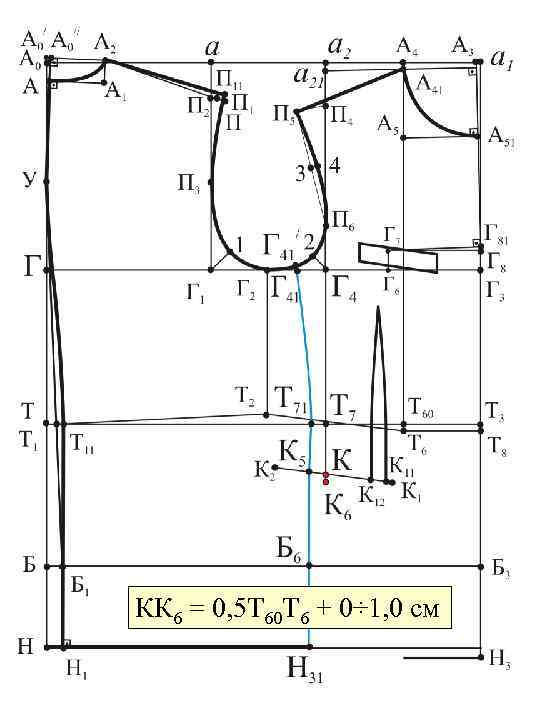

КК 6 = 0, 5 Т 60 Т 6 + 0÷ 1, 0 см

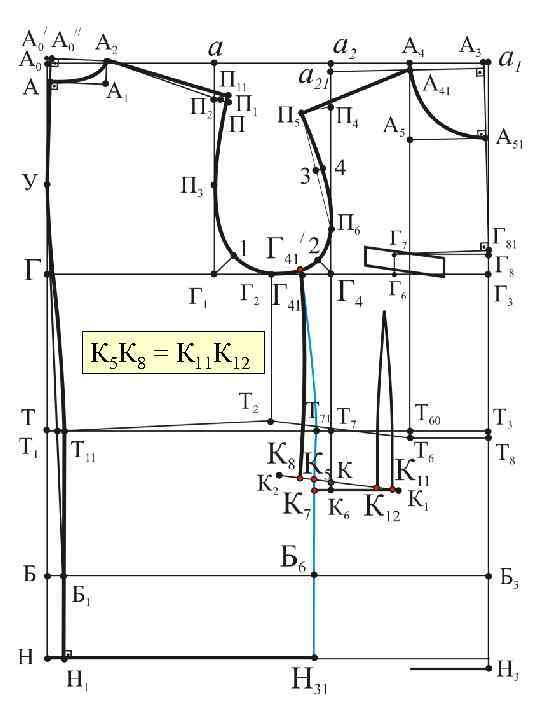

К 5 К 8 = К 11 К 12

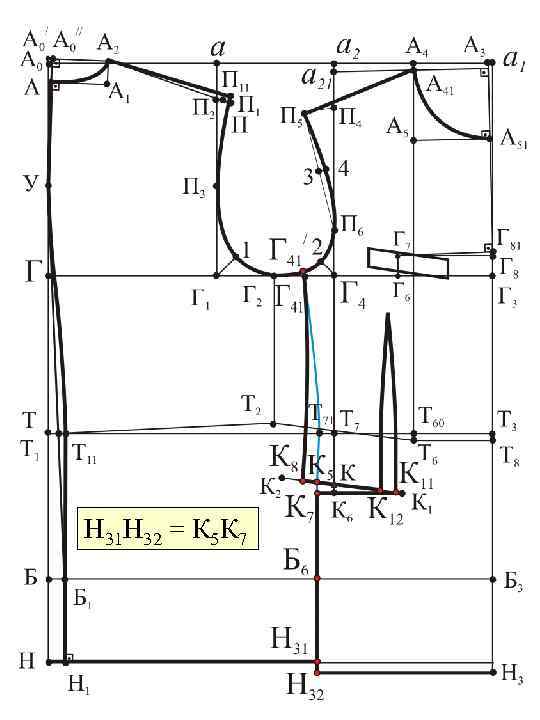

Н 31 Н 32 = К 5 К 7

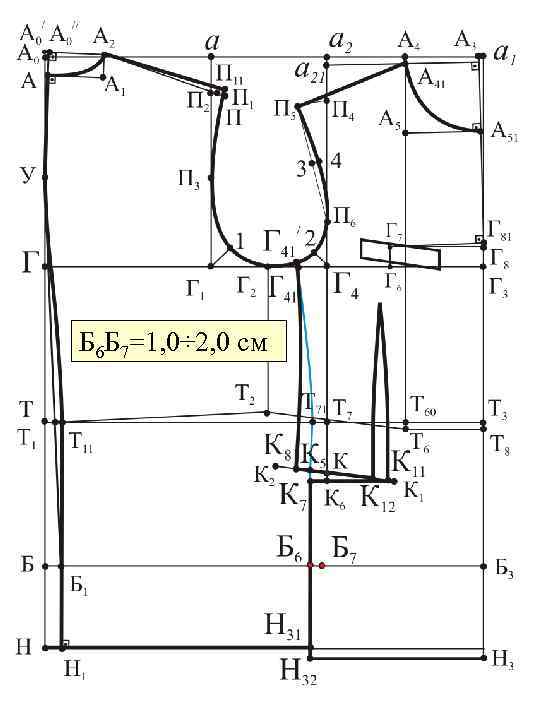

Б 6 Б 7=1, 0÷ 2, 0 см

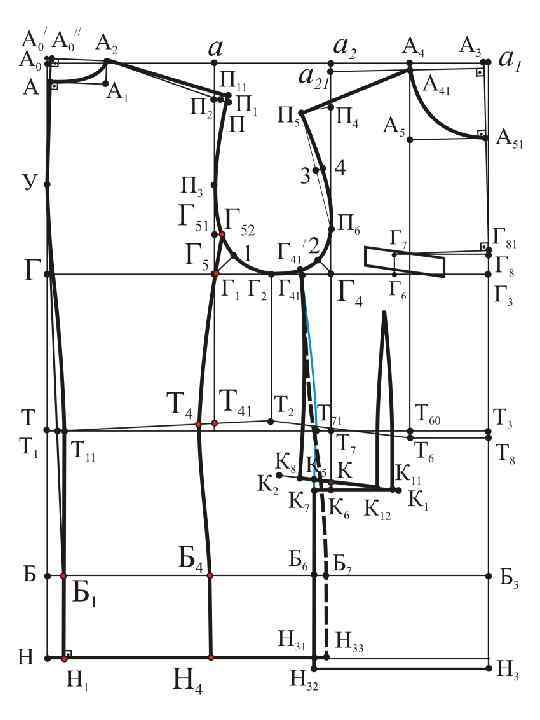

Г 1 Г 51=5, 0 см

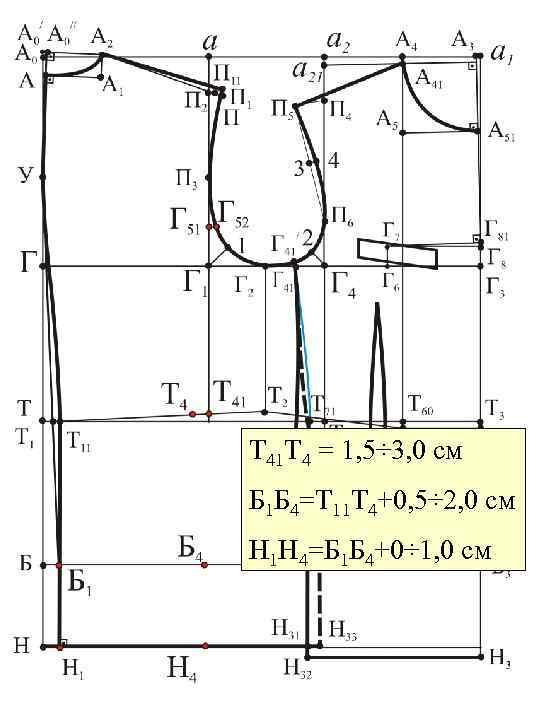

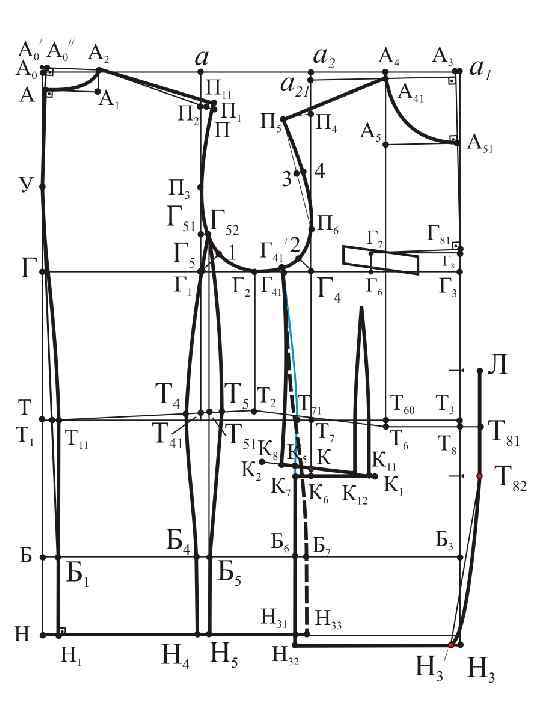

Т 41 Т 4 = 1, 5÷ 3, 0 см Б 1 Б 4=Т 11 Т 4+0, 5÷ 2, 0 см Н 1 Н 4=Б 1 Б 4+0÷ 1, 0 см

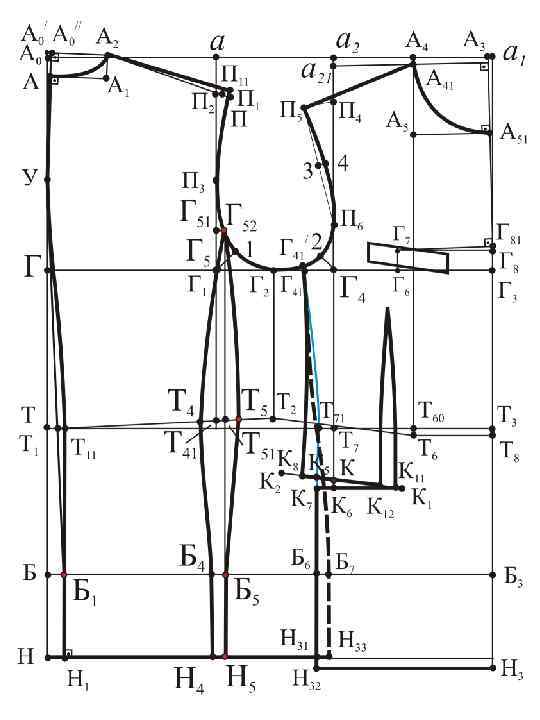

Б 7 Б 5 = (Сб+Пб) – (Б 1 Б 4+Б 6 Б 3) Т 51 Т 5 = Т 41 Т 4
Построение борта Ширина борта в изделиях • со смещенной застежкой – 5, 0÷ 9, 0 см • с центральной застежкой – ¾÷ 1 пуговицы + 1, 0 см – в среднем 2, 0÷ 2, 5 см Нижний край борта • прямой • закругленный От первой петли до последней борт оформляется прямой линией, параллельной середине переда
Т 8 Т 81=2, 5 см

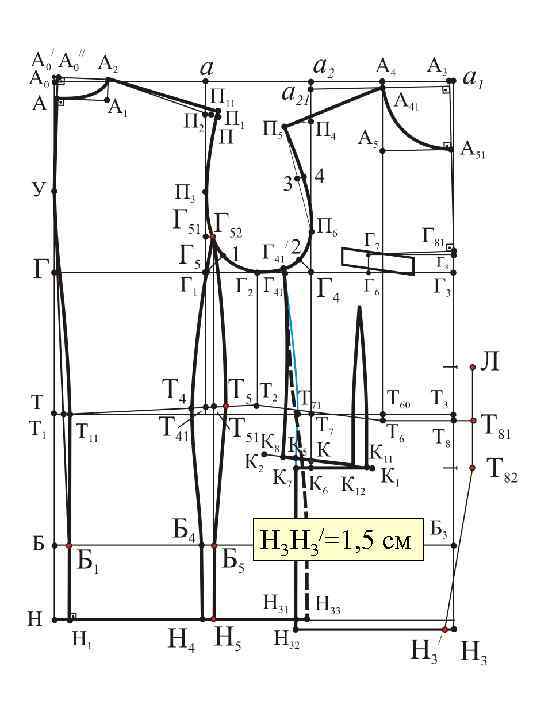

Н 3 Н 3/=1, 5 см

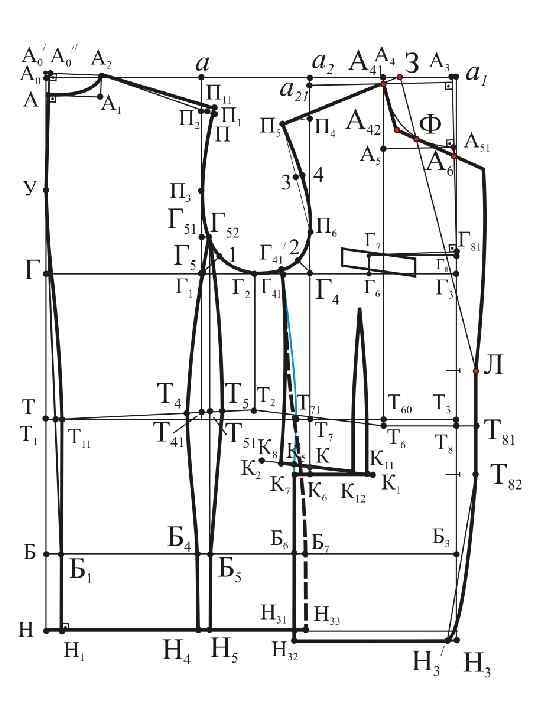

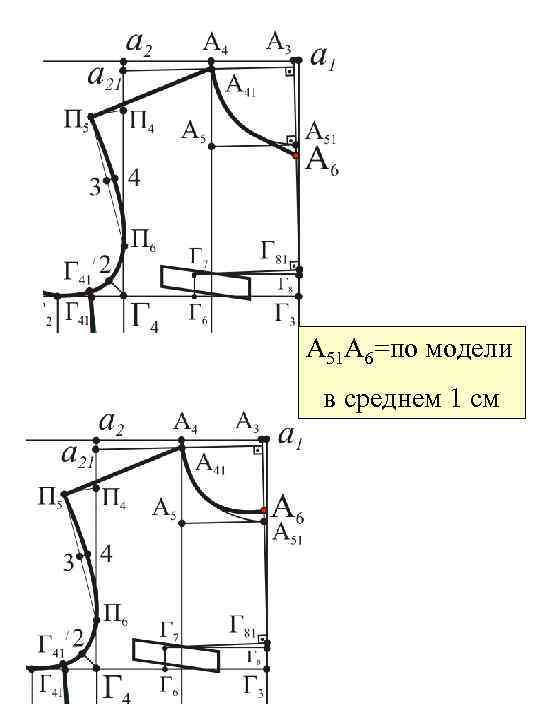

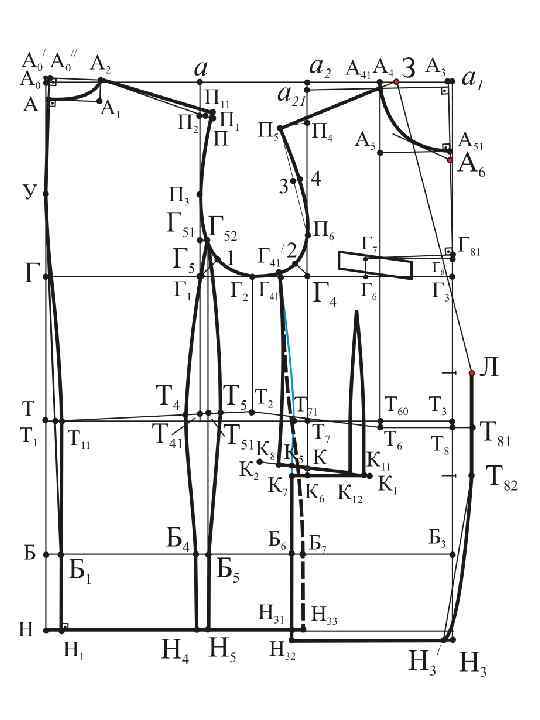

А 51 А 6=по модели в среднем 1 см

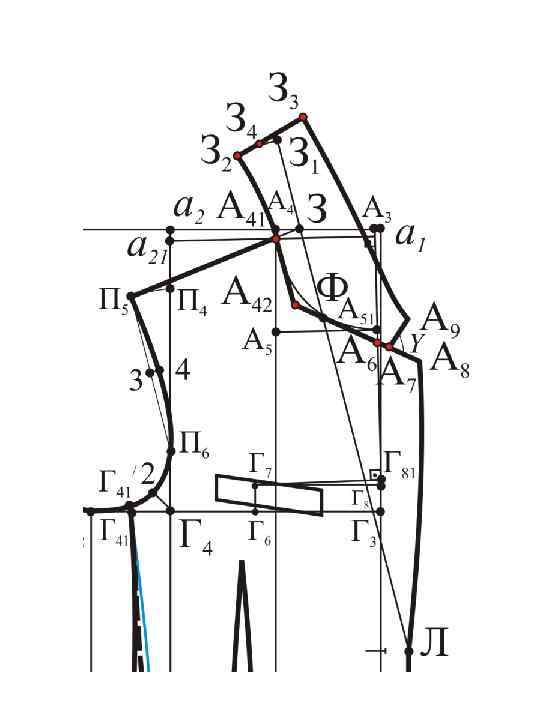

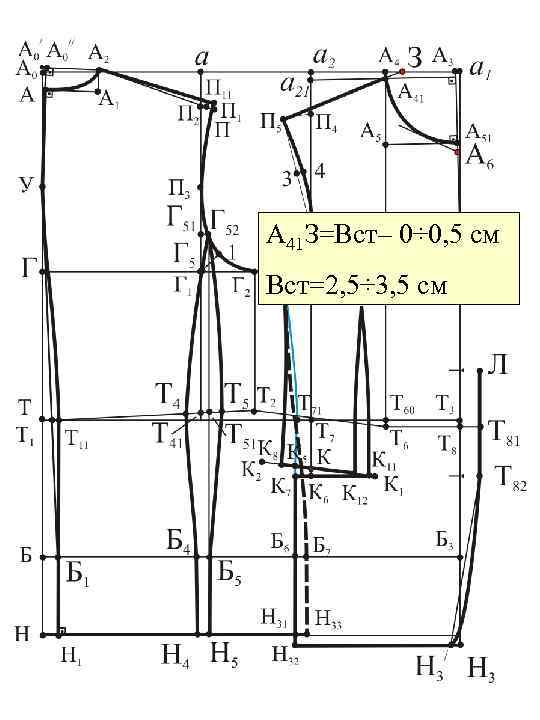

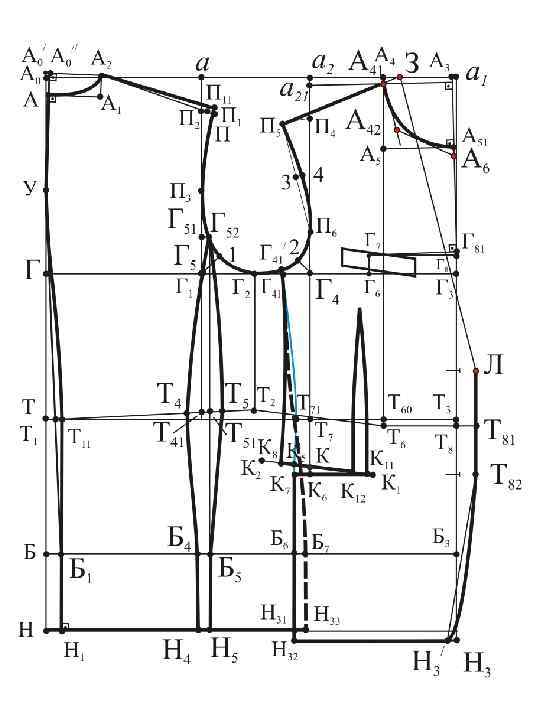

А 41 З=Вст– 0÷ 0, 5 см Вст=2, 5÷ 3, 5 см

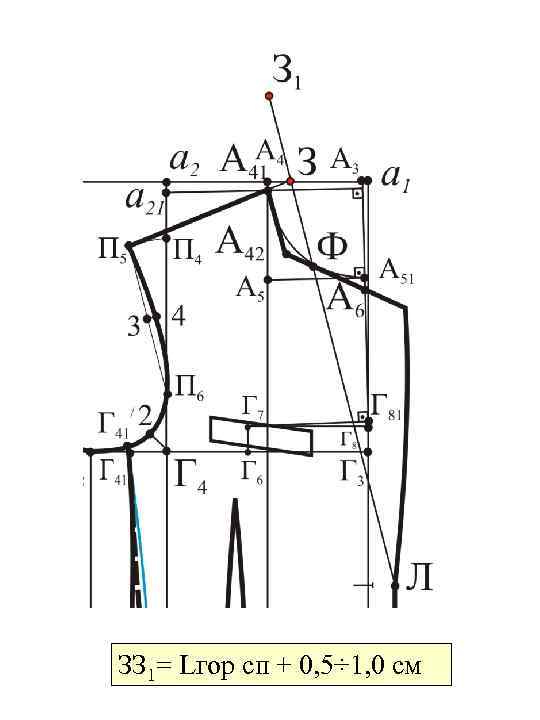

ЗЗ 1= Lгор сп + 0, 5÷ 1, 0 см
З 1 З 2= Вст + 1, 5÷ 2, 5 см

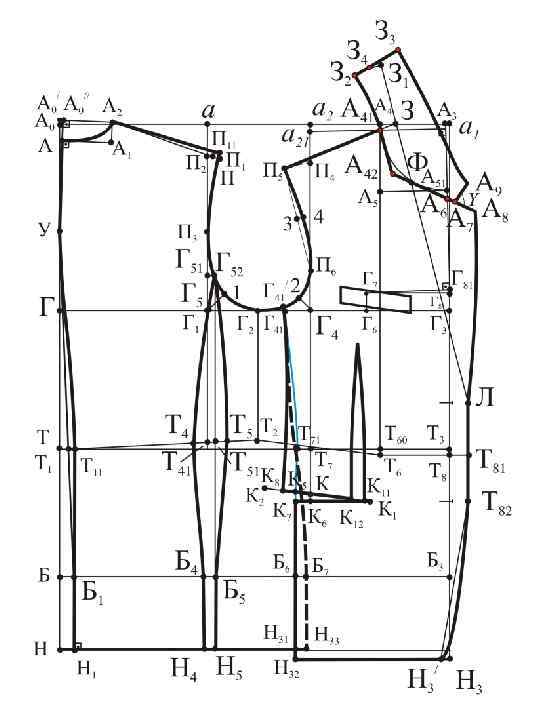

З 2 З 3= 6, 5÷ 8, 0 см З 2 З 4=Вст

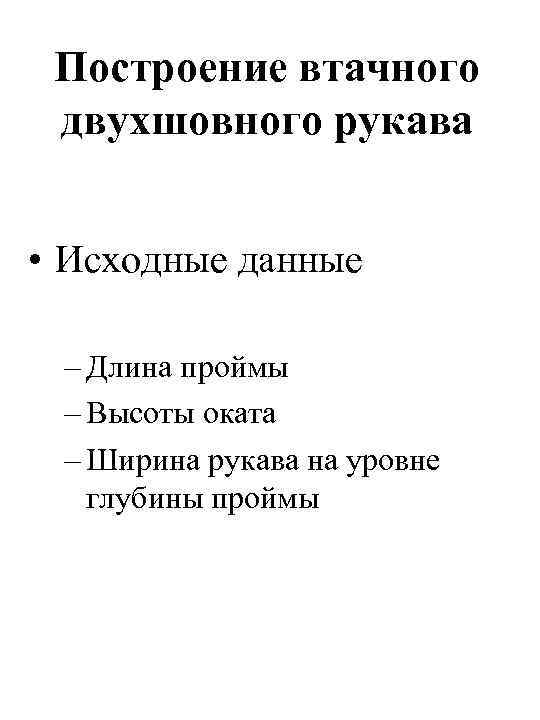

Построение втачного двухшовного рукава • Исходные данные – Длина проймы – Высоты оката – Ширина рукава на уровне глубины проймы
Дпр = П 11 П 5 – величина сутюжки проймы спинки Вок = 0, 4 (П 1 Г + П 5 Г) + 0, 3 1, 0 см

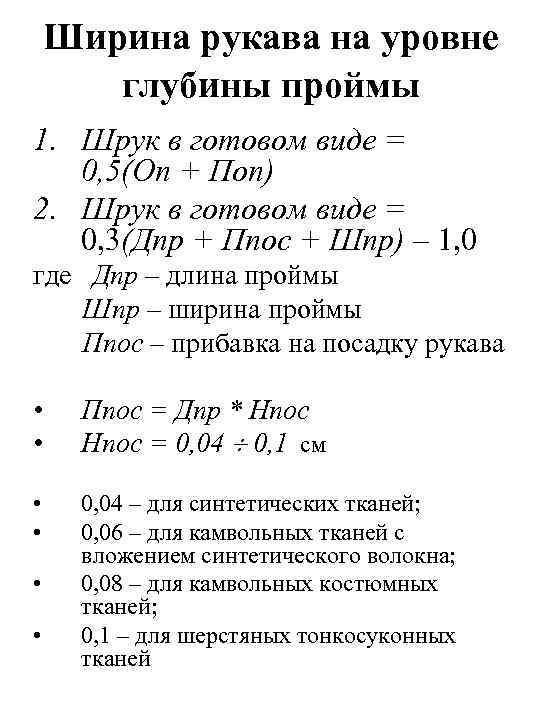

Ширина рукава на уровне глубины проймы 1. Шрук в готовом виде = 0, 5(Оп + Поп) 2. Шрук в готовом виде = 0, 3(Дпр + Ппос + Шпр) – 1, 0 где Дпр – длина проймы Шпр – ширина проймы Ппос – прибавка на посадку рукава • • Ппос = Дпр * Нпос = 0, 04 0, 1 см • • 0, 04 – для синтетических тканей; 0, 06 – для камвольных тканей с вложением синтетического волокна; 0, 08 – для камвольных костюмных тканей; 0, 1 – для шерстяных тонкосуконных тканей • •

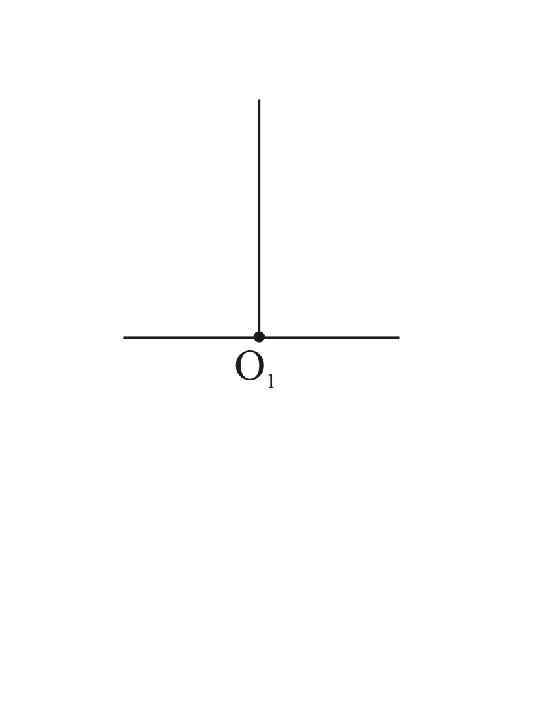

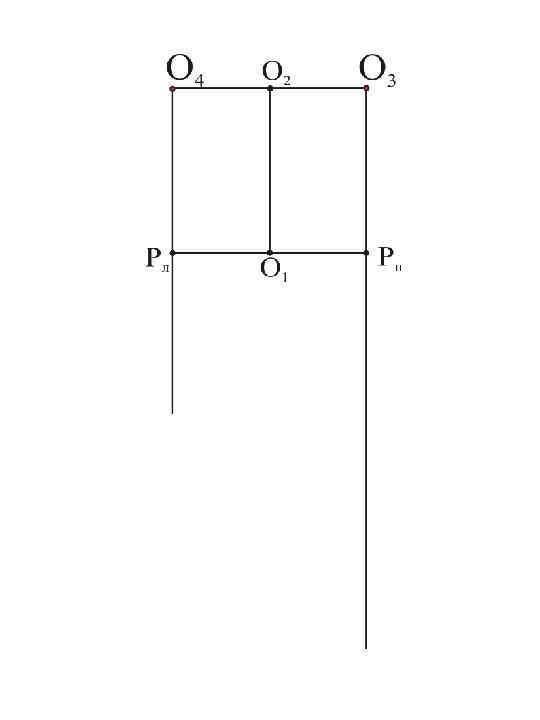

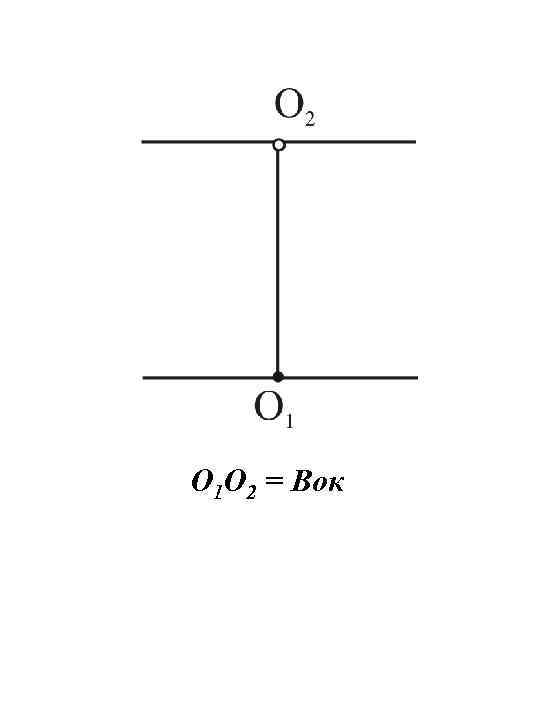

О 1 О 2 = Вок

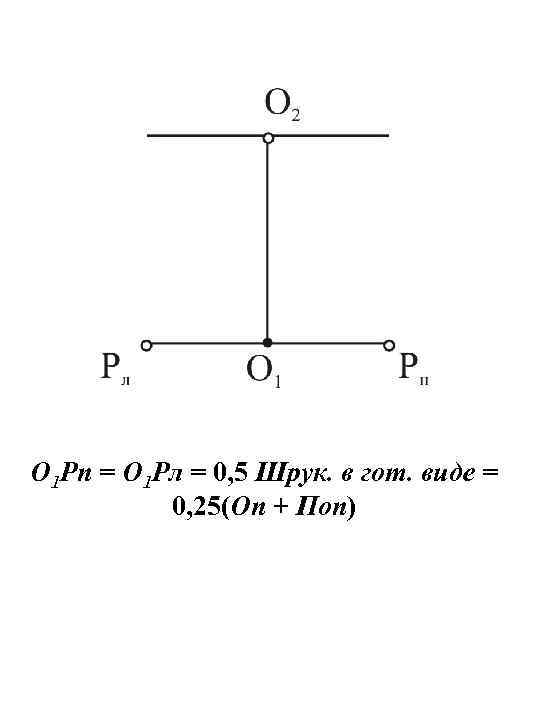

О 1 Рп = О 1 Рл = 0, 5 Шрук. в гот. виде = 0, 25(Оп + Поп)

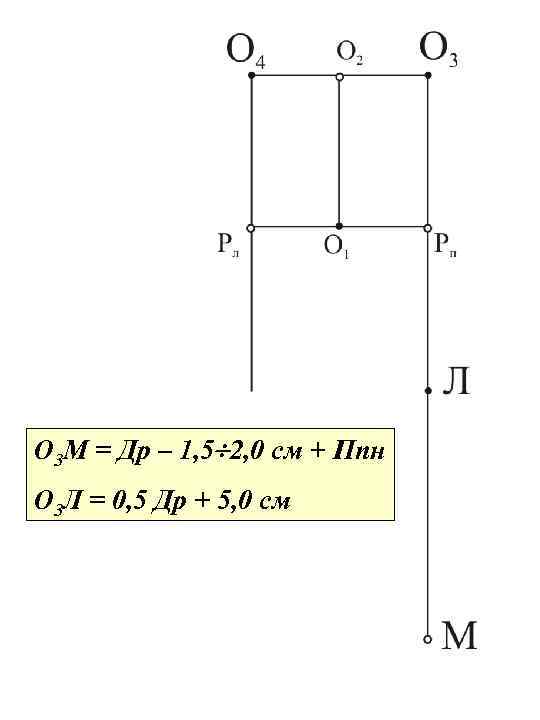

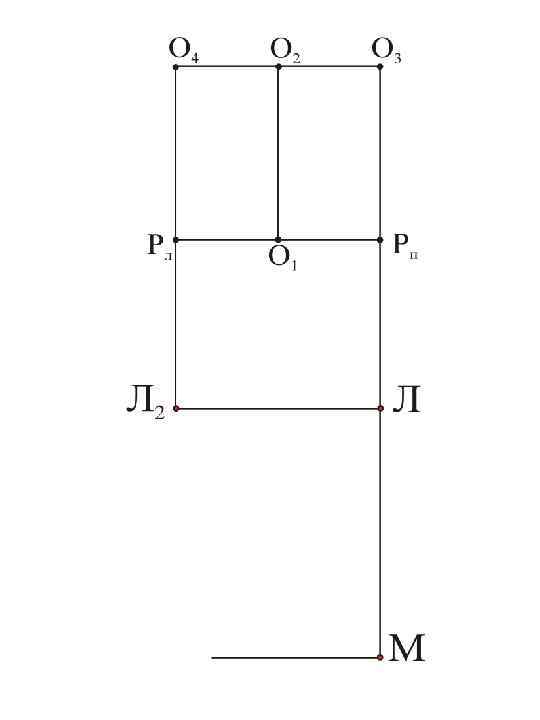

О 3 М = Др – 1, 5 2, 0 см + Ппн О 3 Л = 0, 5 Др + 5, 0 см

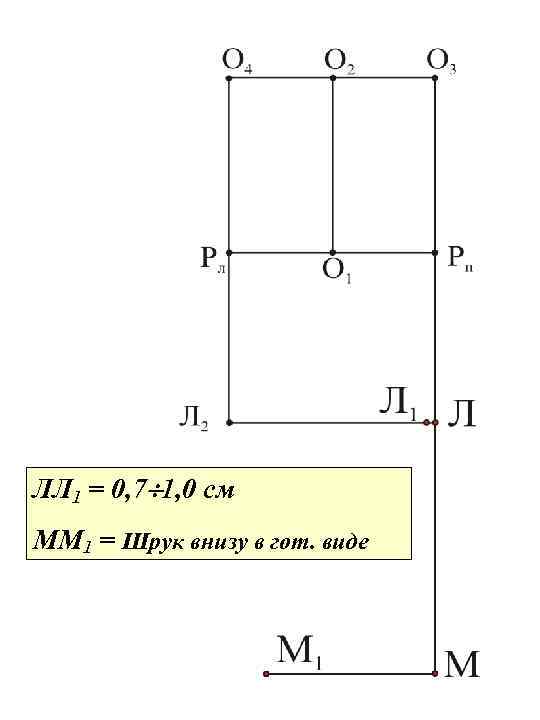

ЛЛ 1 = 0, 7 1, 0 см ММ 1 = Шрук внизу в гот. виде

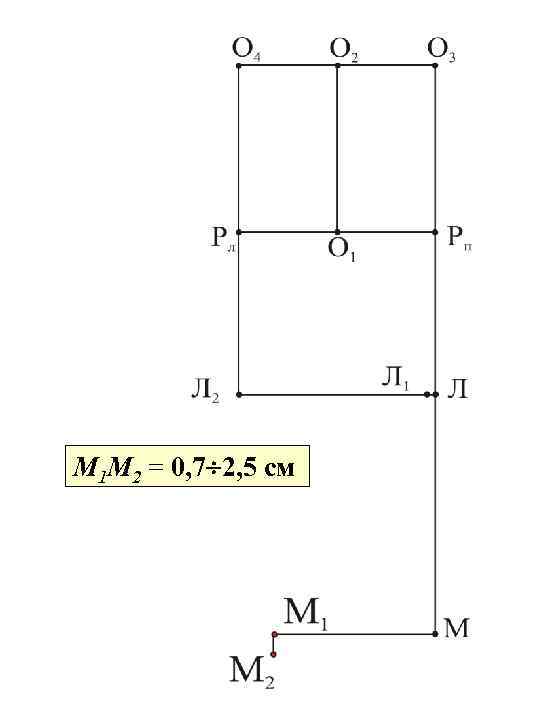

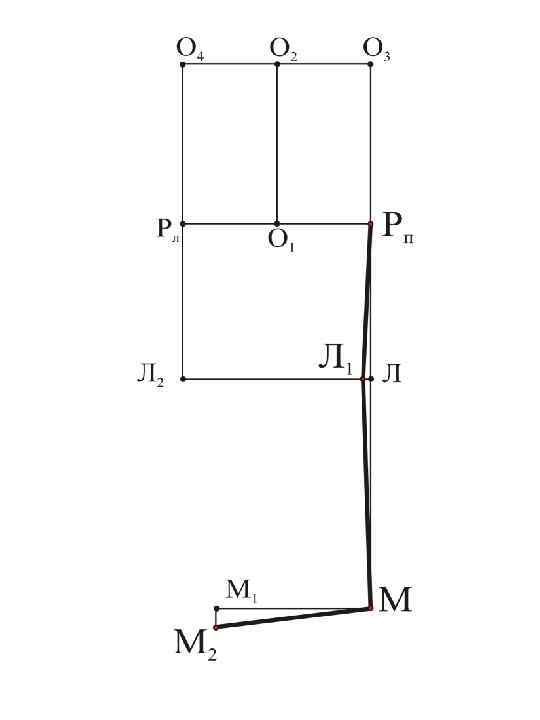

М 1 М 2 = 0, 7 2, 5 см

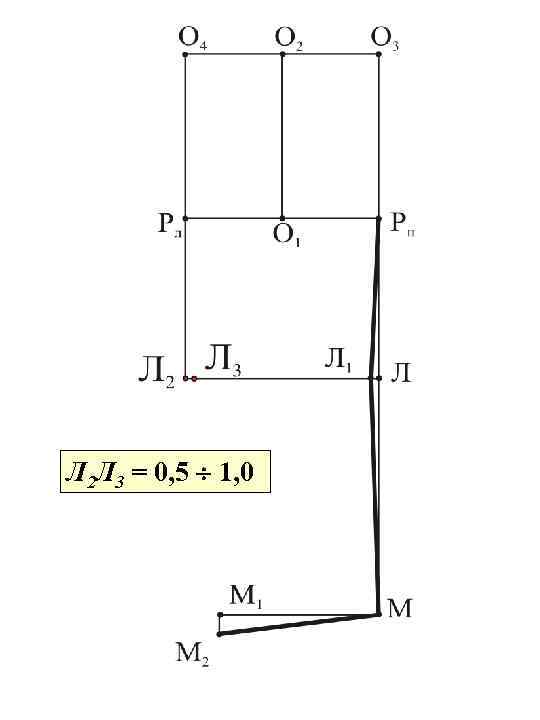

Л 2 Л 3 = 0, 5 1, 0

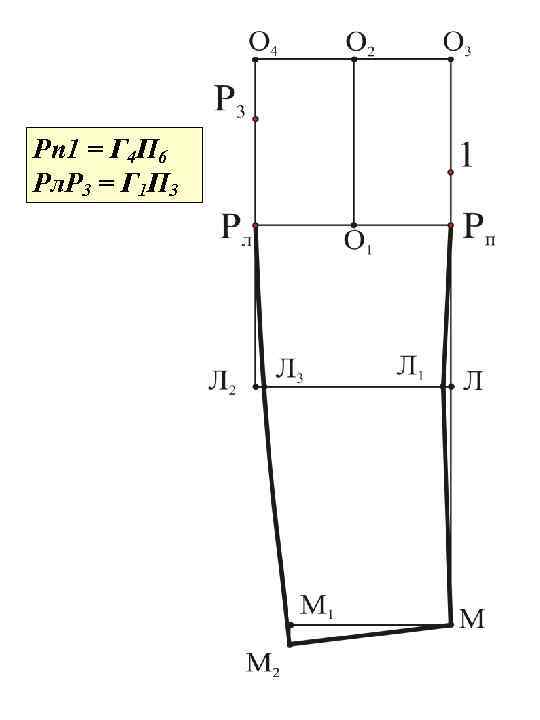

Рп 1 = Г 4 П 6 Рл. Р 3 = Г 1 П 3

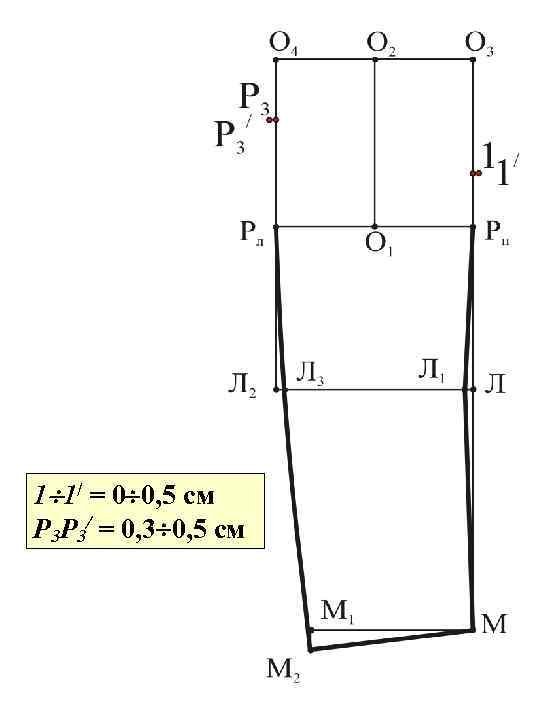

1 1/ = 0 0, 5 см Р 3 Р 3/ = 0, 3 0, 5 см

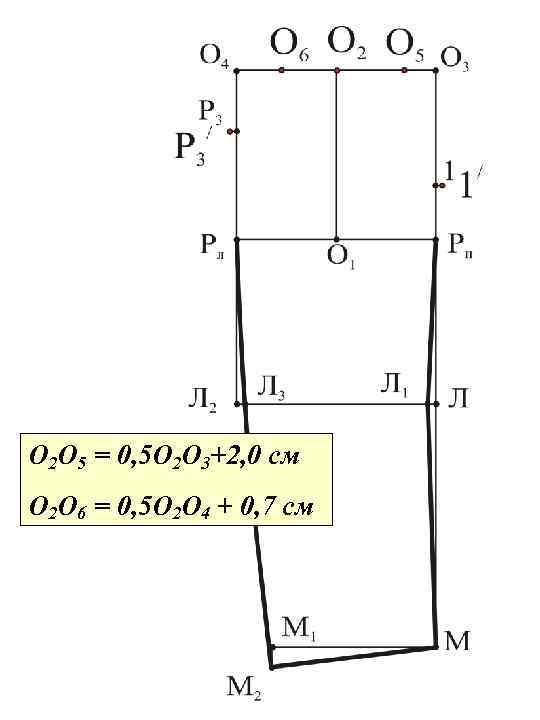

О 2 О 5 = 0, 5 О 2 О 3+2, 0 см О 2 О 6 = 0, 5 О 2 О 4 + 0, 7 см

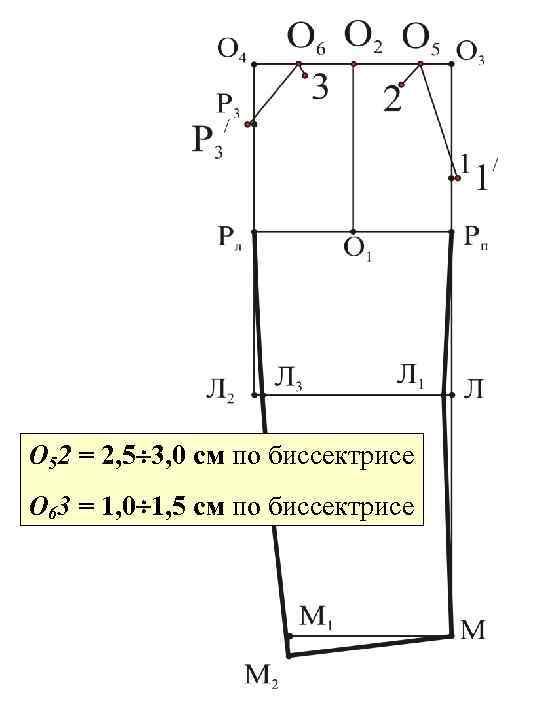

О 52 = 2, 5 3, 0 см по биссектрисе О 63 = 1, 0 1, 5 см по биссектрисе

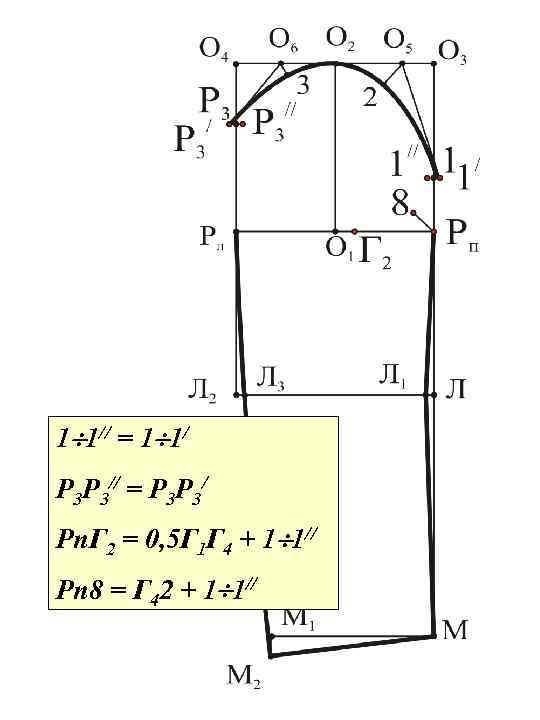

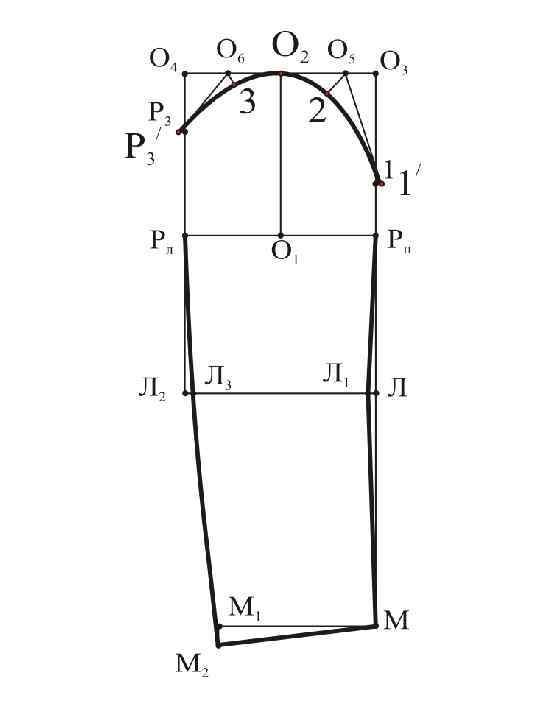

1 1// = 1 1/ Р 3 Р 3// = Р 3 Р 3/ Рп. Г 2 = 0, 5 Г 1 Г 4 + 1 1// Рп 8 = Г 42 + 1 1//

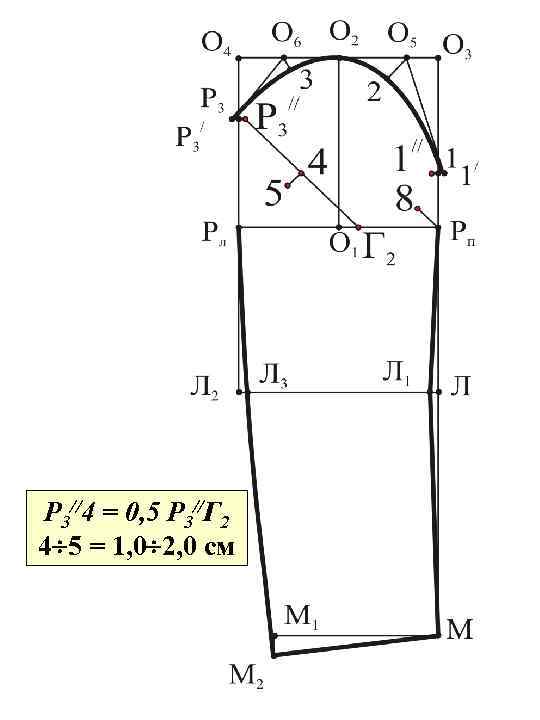

Р 3//4 = 0, 5 Р 3//Г 2 4 5 = 1, 0 2, 0 см

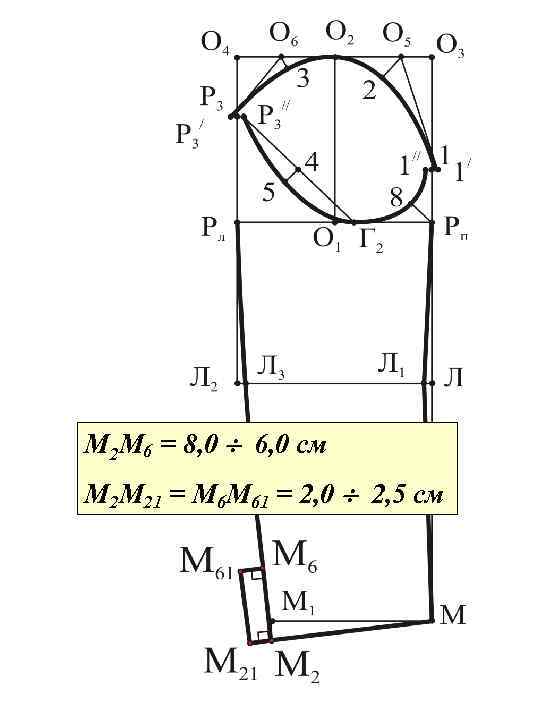

М 2 М 6 = 8, 0 6, 0 см М 2 М 21 = М 6 М 61 = 2, 0 2, 5 см
Рп. Р 5 = Л 1 Л 5 = ММ 5 = 2, 5 3, 0 см

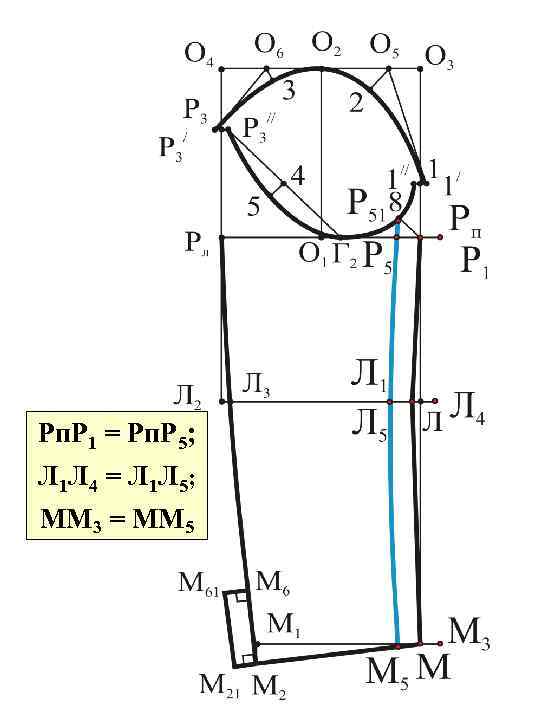

Рп. Р 1 = Рп. Р 5; Л 1 Л 4 = Л 1 Л 5; ММ 3 = ММ 5

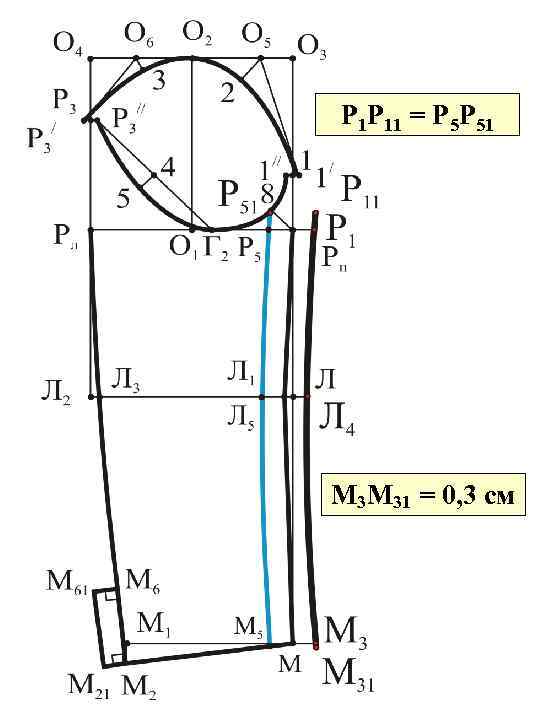

Р 1 Р 11 = Р 5 Р 51 М 3 М 31 = 0, 3 см

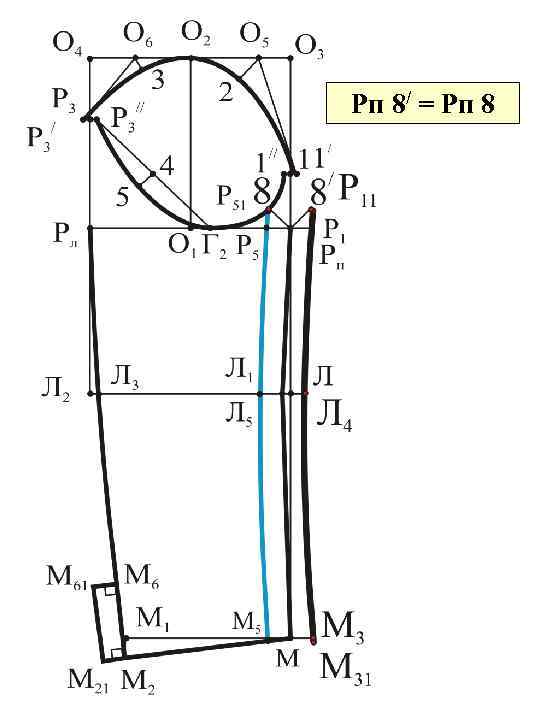

Рп 8/ = Рп 8

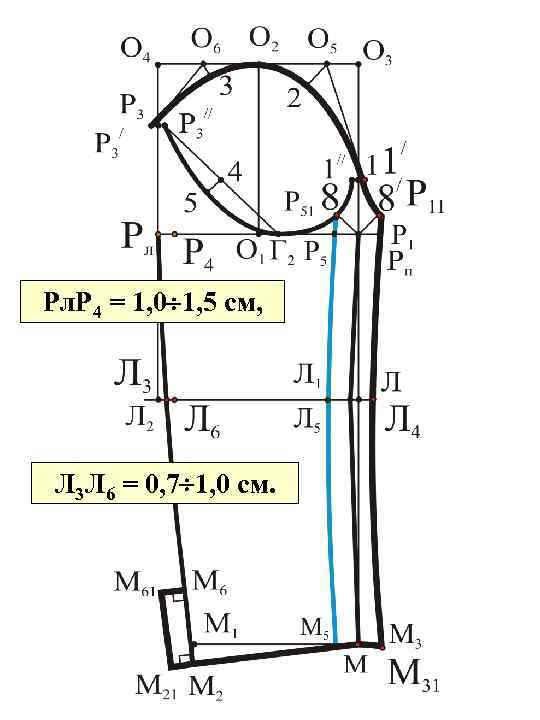

Рл. Р 4 = 1, 0 1, 5 см, Л 3 Л 6 = 0, 7 1, 0 см.

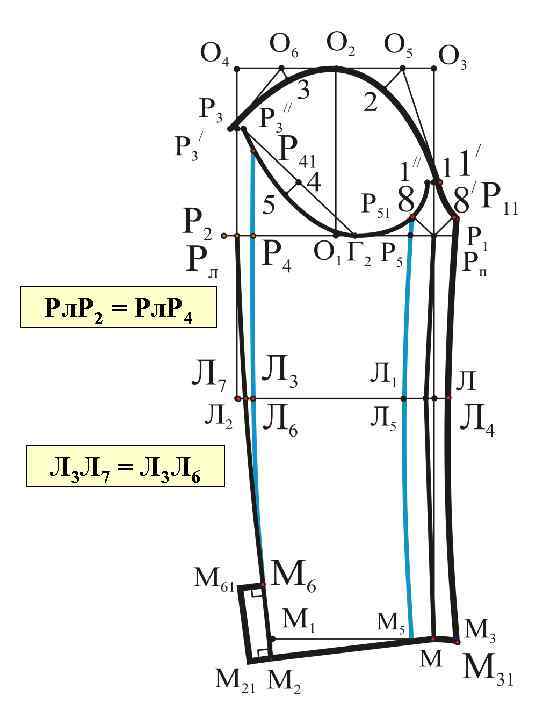

Рл. Р 2 = Рл. Р 4 Л 3 Л 7 = Л 3 Л 6
Р 2 Р 21 = Р 4 Р 41 + 0, 3 0, 5 см

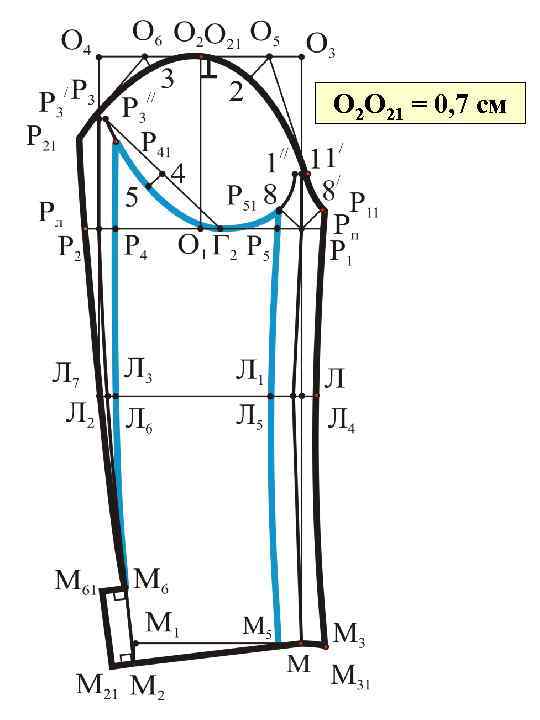

О 2 О 21 = 0, 7 см

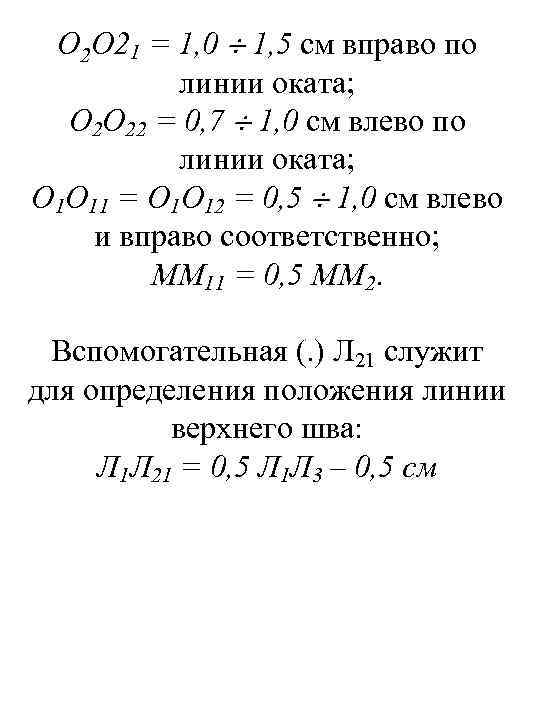

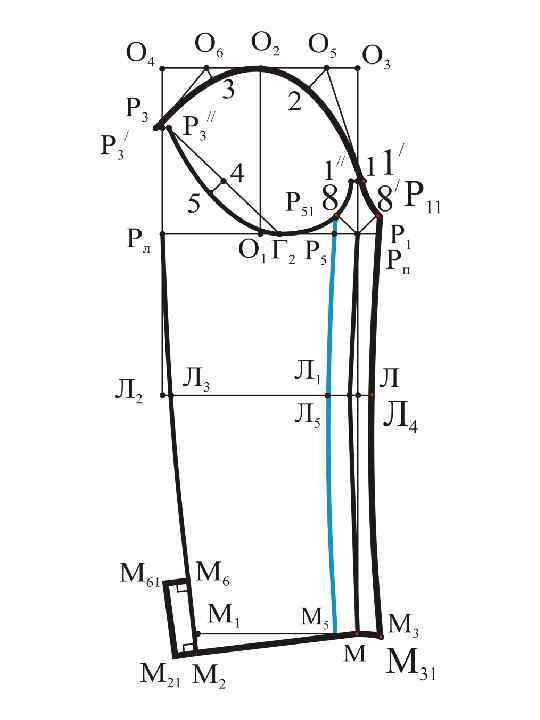

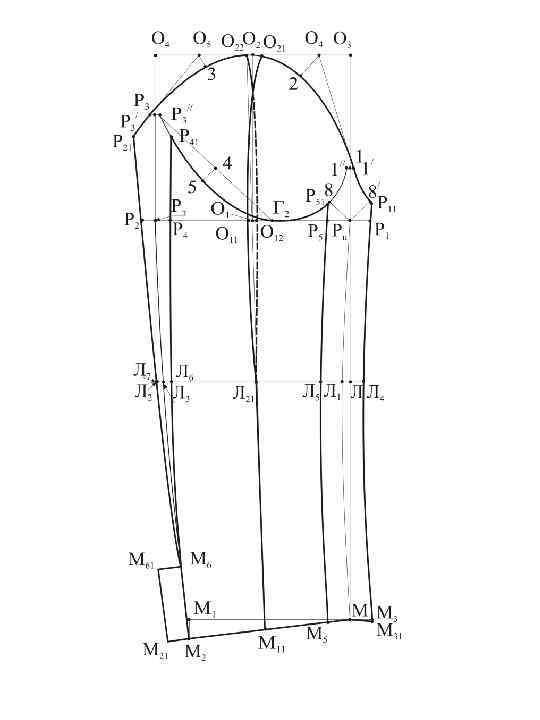

О 2 О 21 = 1, 0 1, 5 см вправо по линии оката; О 2 О 22 = 0, 7 1, 0 см влево по линии оката; О 1 О 11 = О 1 О 12 = 0, 5 1, 0 см влево и вправо соответственно; ММ 11 = 0, 5 ММ 2. Вспомогательная (. ) Л 21 служит для определения положения линии верхнего шва: Л 1 Л 21 = 0, 5 Л 1 Л 3 – 0, 5 см
