Расчет и подбор сечения рабочего настила

Настил рассчитывают на прочность и прогиб на следующие сочетания нагрузок: а) от собственного веса и веса снега (см. табл. 1), б) от собственного веса и веса сосредоточенного груза 100 кг (вес человека с инструментом).

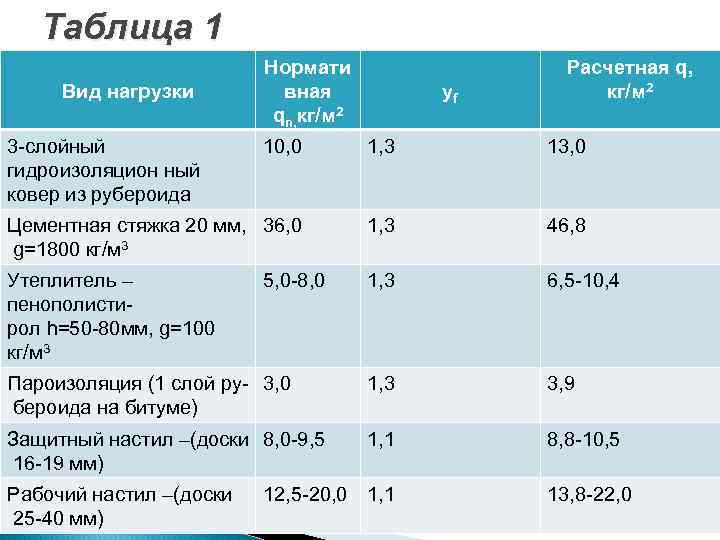

Таблица 1 Вид нагрузки 3 -слойный гидроизоляцион ный ковер из рубероида Нормати вная qn, кг/м 2 yf Расчетная q, кг/м 2 10, 0 1, 3 13, 0 Цементная стяжка 20 мм, 36, 0 g=1800 кг/м 3 1, 3 46, 8 Утеплитель – пенополистирол h=50 -80 мм, g=100 кг/м 3 1, 3 6, 5 -10, 4 Пароизоляция (1 слой ру- 3, 0 бероида на битуме) 1, 3 3, 9 Защитный настил –(доски 8, 0 -9, 5 16 -19 мм) 1, 1 8, 8 -10, 5 Рабочий настил –(доски 25 -40 мм) 5, 0 -8, 0 12, 5 -20, 0 1, 1 13, 8 -22, 0

Рис. 1 Конструкция теплой кровли со стропильными ногами Составляющие нагрузки для типа А 1 (пункты 1, 2, 3, 4, 6) см. в табл. 1

Рис. 2 Конструкция холодной кровли со стропильными ногами Составляющие нагрузки для типа Б 3 (пункты 1, 2, 5, 6) см. в табл. 1

Сбор нагрузок 1) Снеговая нагрузка. Р= Р 0*cos α *b, где P - снеговая нагрузка; Р 0 - расчетная нагрузка на 1 м 2 зависит от снегового района (см. табл. 2); α – угол наклона кровли к горизонту (для полигонального типа фермы cos α = 1, а для треугольной cos α расчитывается ; b – ширина настила принимается равной 1 м. Таблица 2 Снеговые районы РФ Р 0 , кг/м 2 1 80 2 3 4 5 6 7 8 120 180 240 320 400 480 560

2) Нагрузка от собственного веса q= q 0*cos α *b, где q- нагрузка от собственного веса; q 0 - расчетная нагрузка от собственного веса на 1 м 2 (сумма расчетных нагрузок из табл. 1 (4 столбец) для определенного типа); α – угол наклона кровли к горизонту (для полигонального типа фермы cos α =1, а для треугольной cos α ); b – ширина настила принимается равной 1 м.

Расчетная схема настила 1) Расчет максимального изгибающего момента Наибольший изгибающий момент. Рис. 3 на средней опоре: где q – расчетная погонная нагрузка от собственного веса, Р – расчетная погонная нагрузка от веса снега, l – расстояние между стропилами (прогонами). l=c=a/n, где а - значение расстояний между фермами рассчитанное заранее.

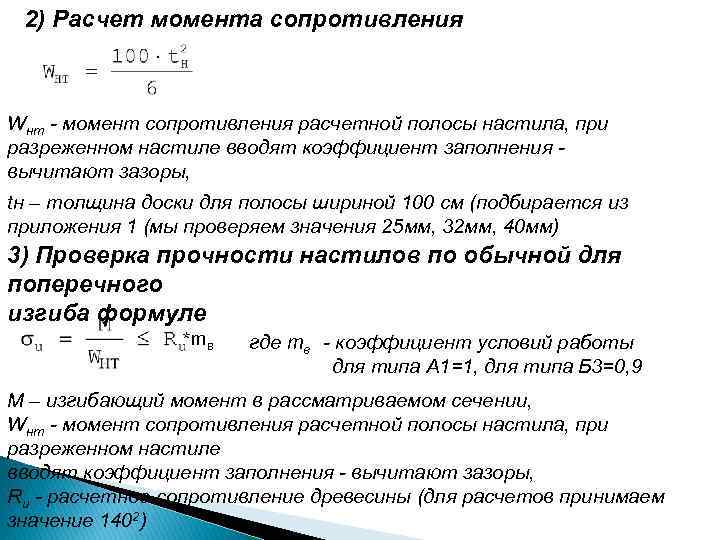

2) Расчет момента сопротивления Wнт - момент сопротивления расчетной полосы настила, при разреженном настиле вводят коэффициент заполнения вычитают зазоры, tн – толщина доски для полосы шириной 100 см (подбирается из приложения 1 (мы проверяем значения 25 мм, 32 мм, 40 мм) 3) Проверка прочности настилов по обычной для поперечного изгиба формуле *mв где mв - коэффициент условий работы для типа А 1=1, для типа Б 3=0, 9 М – изгибающий момент в рассматриваемом сечении, Wнт - момент сопротивления расчетной полосы настила, при разреженном настиле вводят коэффициент заполнения - вычитают зазоры, Rи - расчетное сопротивление древесины (для расчетов принимаем значение 1402)

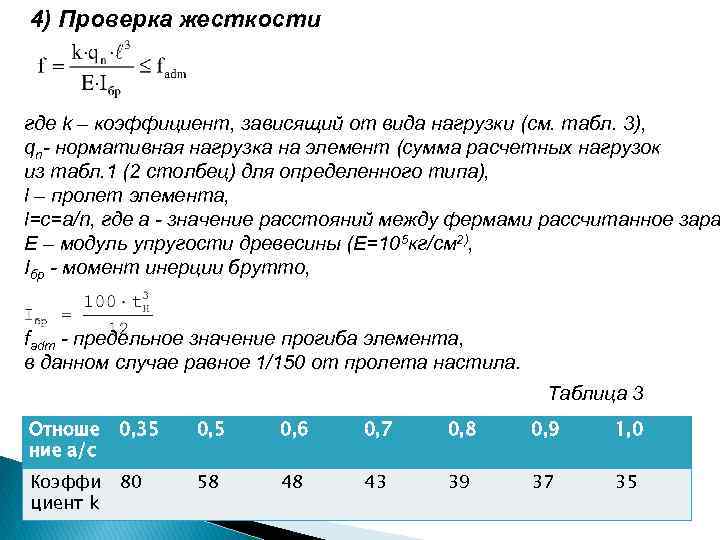

4) Проверка жесткости где k – коэффициент, зависящий от вида нагрузки (см. табл. 3), qn- нормативная нагрузка на элемент (сумма расчетных нагрузок из табл. 1 (2 столбец) для определенного типа), l – пролет элемента, l=c=a/n, где а - значение расстояний между фермами рассчитанное зара Е – модуль упругости древесины (Е=105 кг/см 2), Iбр - момент инерции брутто, fadm - предельное значение прогиба элемента, в данном случае равное 1/150 от пролета настила. Таблица 3 Отноше ние а/с 0, 35 0, 6 0, 7 0, 8 0, 9 1, 0 Коэффи циент k 80 58 48 43 39 37 35

5) Максимальный прогиб где qn - нормативная погонная нагрузка от собственного веса, pn- нормативная погонная нагрузка от веса снега, pn =p*0, 7 6) Расчет монтажной нагрузки При загружении балки собственным весом и сосредоточенным грузом (весом человека) наибольшее значение момента при наиневыгоднейшем загружении будет в пролете на расстоянии 0, 432 l от опоры (рис. 3. ): где pчел- расчетная сосредоточенная нагрузка от веса человека (принимаем 120 кг)

Удачи в расчетах.
