» Панель-оболочка КЖС (крупноразмерная, железобетонная, сводчатая) представляет собой короткий цилиндрический пологий предварительно напряженный свод-оболочку с двумя ребрами-диафрагмами сегментного очертания, в нижней утолщенной части которых располагается предварительно напряженная арматура. » Номинальные размеры панелей в плане рекомендуется принимать равными 3× 12; 3× 18 и 3× 24 м. » Высоту поперечного сечения панели в середине пролета принимают равной 1/20 -1/15 l 0 в зависимости от величины нагрузки и размера пролета. Очертание верхней поверхности оболочки рекомендуется принимать по квадратной параболе.

Панель-оболочка КЖС

1 - вертикальное ребро жесткости; 2 - разбивочная ось; 3 - напрягаемая рабочая арматура Поперечное сечение панели-оболочки КЖС

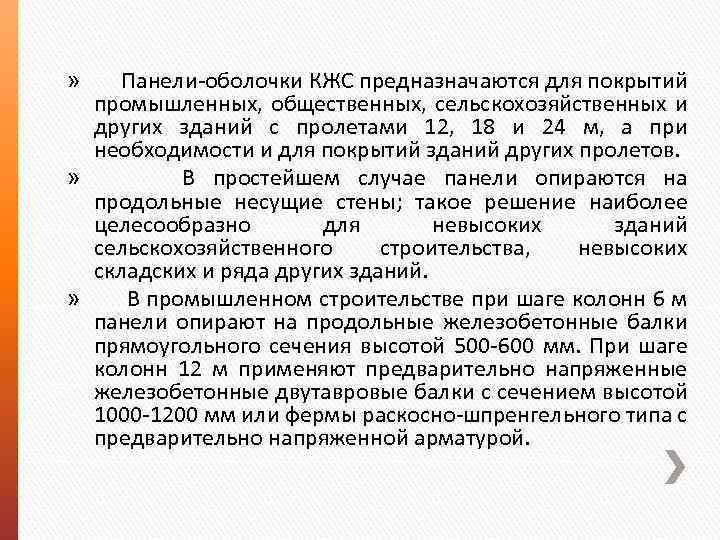

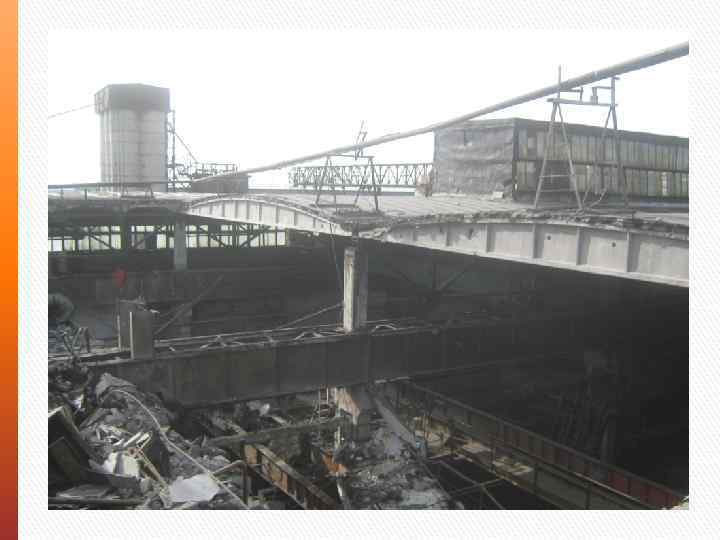

» Панели-оболочки КЖС предназначаются для покрытий промышленных, общественных, сельскохозяйственных и других зданий с пролетами 12, 18 и 24 м, а при необходимости и для покрытий зданий других пролетов. » В простейшем случае панели опираются на продольные несущие стены; такое решение наиболее целесообразно для невысоких зданий сельскохозяйственного строительства, невысоких складских и ряда других зданий. » В промышленном строительстве при шаге колонн 6 м панели опирают на продольные железобетонные балки прямоугольного сечения высотой 500 -600 мм. При шаге колонн 12 м применяют предварительно напряженные железобетонные двутавровые балки с сечением высотой 1000 -1200 мм или фермы раскосно-шпренгельного типа с предварительно напряженной арматурой.

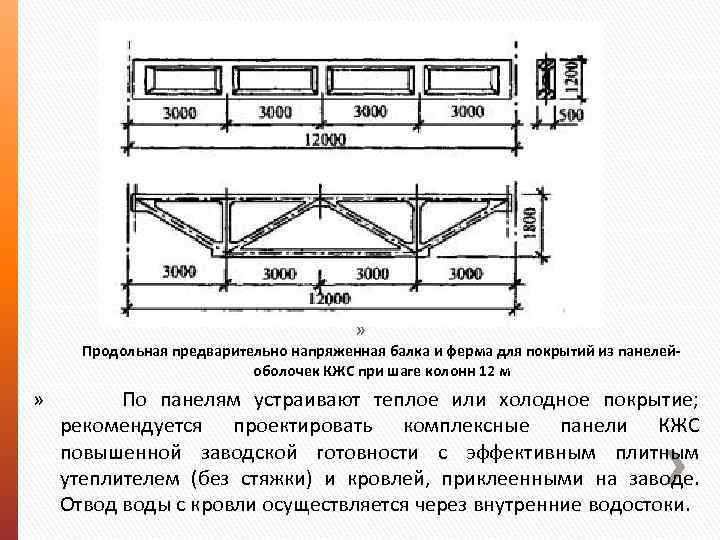

» Продольная предварительно напряженная балка и ферма для покрытий из панелейоболочек КЖС при шаге колонн 12 м » По панелям устраивают теплое или холодное покрытие; рекомендуется проектировать комплексные панели КЖС повышенной заводской готовности с эффективным плитным утеплителем (без стяжки) и кровлей, приклеенными на заводе. Отвод воды с кровли осуществляется через внутренние водостоки.

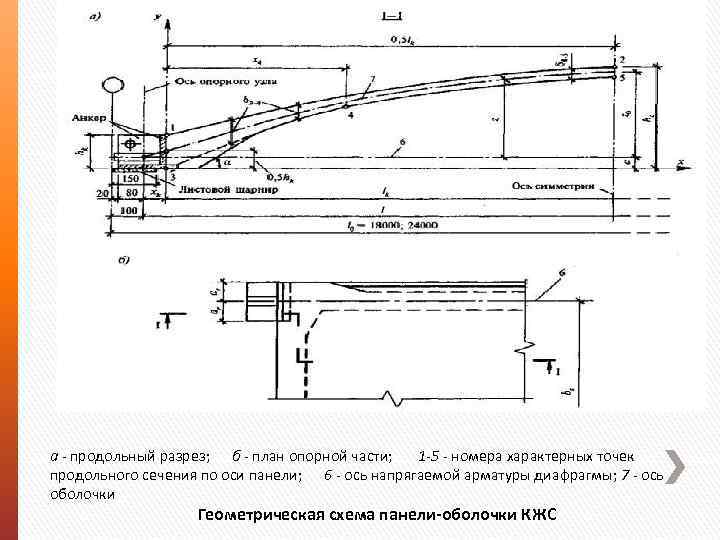

а - продольный разрез; б - план опорной части; 1 -5 - номера характерных точек продольного сечения по оси панели; 6 - ось напрягаемой арматуры диафрагмы; 7 - ось оболочки Геометрическая схема панели-оболочки КЖС

» Толщину оболочки следует проверить на условные критические напряжения сжатия по формуле » где lb - расчетный пролет оболочки, равный расстоянию в свету между вутами; » М 0 n - изгибающий момент от расчетных нагрузок в середине пролета панели при коэффициенте надежности по нагрузке γf = 1; » у0 - расстояние от центра тяжести приведенного сечения панели в середине пролета до оси оболочки; » Ired 0 - момент инерции приведенного поперечного сечения панели в середине ее пролета.

»

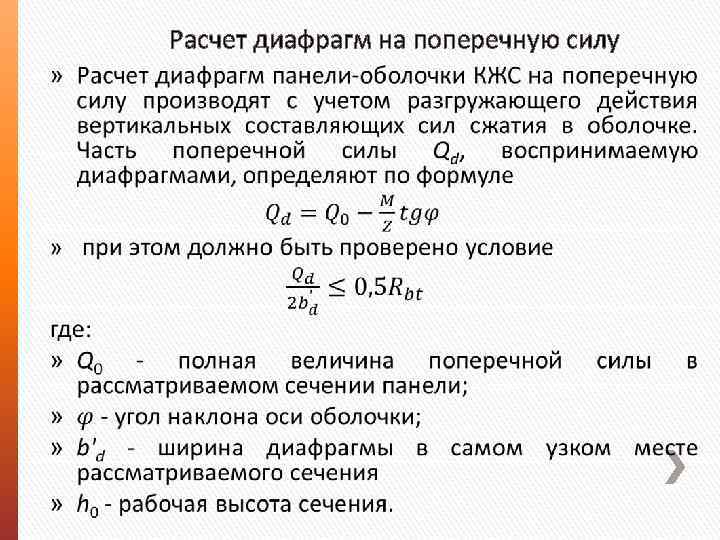

Расчет диафрагм на поперечную силу »

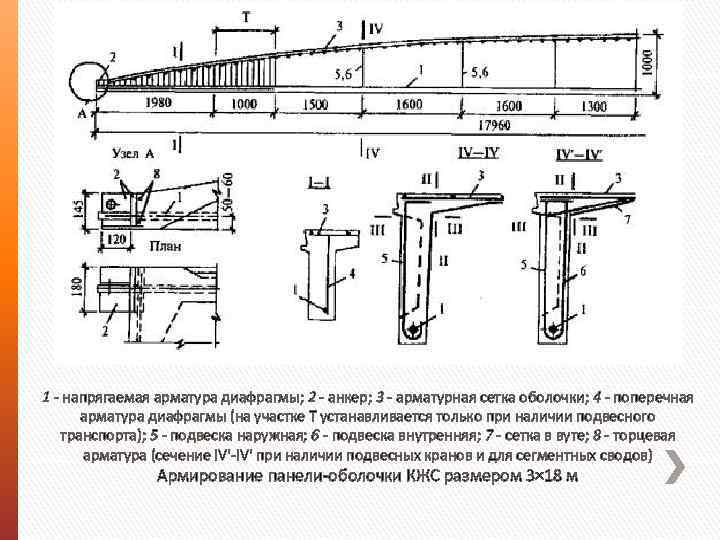

1 - напрягаемая арматура диафрагмы; 2 - анкер; 3 - арматурная сетка оболочки; 4 - поперечная арматура диафрагмы (на участке Т устанавливается только при наличии подвесного транспорта); 5 - подвеска наружная; 6 - подвеска внутренняя; 7 - сетка в вуте; 8 - торцевая арматура (сечение IV'-IV' при наличии подвесных кранов и для сегментных сводов) Армирование панели-оболочки КЖС размером 3× 18 м

»

»

»

» Конструирование панелей-оболочек КЖС и покрытий с их применением » Минимальная толщина оболочки должна быть не менее 30 мм; диафрагмы рекомендуется проектировать облегченной кессонированной конструкции с вертикальными ребрами жесткости и минимальной толщиной стенки, равной 40 мм. Минимальная толщина стенки в первом от опоры кессоне диафрагмы принимается равной 50 мм. Сопряжение оболочки с диафрагмами выполняется с применением пологих вутов (i = 1: 5) » Основную напрягаемую рабочую арматуру панели рекомендуется проектировать из двух предварительно напряженных элементов, расположенных в нижней утолщенной зоне диафрагм. Эта арматура проектируется из стержневой свариваемой стали классов А 500 - А 800 и, как правило, выполняется из одного или двух вплотную расположенных стержней в каждом ребре (диафрагме). » По концам напрягаемых элементов рабочей арматуры предусматриваются прикрепленные к ним стальные анкерные детали. Эти детали должны обеспечивать надежное заанкеривание рабочей арматуры в бетоне опорного узла панели, так как эта арматура играет роль затяжек рассматриваемой сводчатой системы.

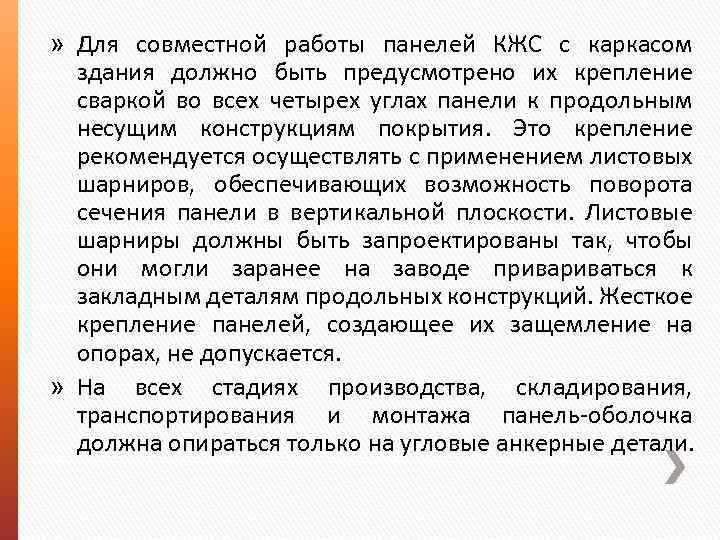

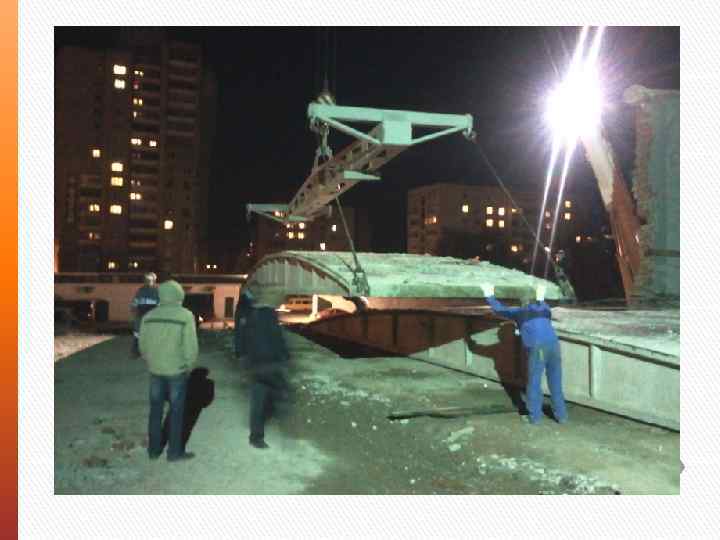

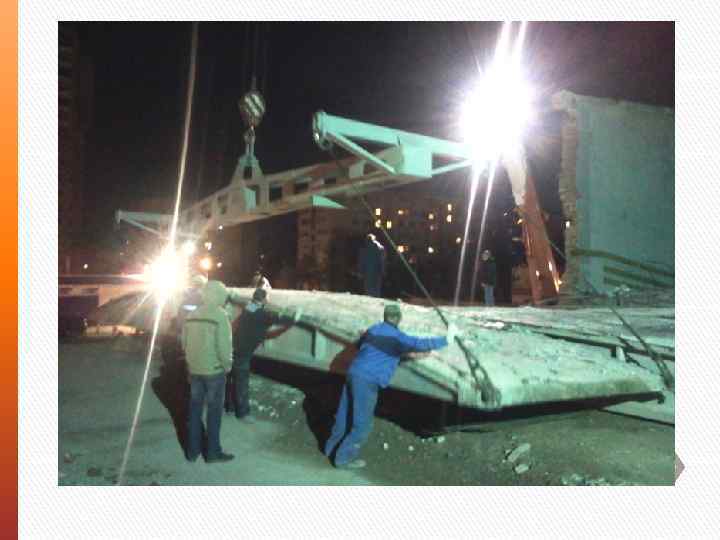

» Для совместной работы панелей КЖС с каркасом здания должно быть предусмотрено их крепление сваркой во всех четырех углах панели к продольным несущим конструкциям покрытия. Это крепление рекомендуется осуществлять с применением листовых шарниров, обеспечивающих возможность поворота сечения панели в вертикальной плоскости. Листовые шарниры должны быть запроектированы так, чтобы они могли заранее на заводе приваться к закладным деталям продольных конструкций. Жесткое крепление панелей, создающее их защемление на опорах, не допускается. » На всех стадиях производства, складирования, транспортирования и монтажа панель-оболочка должна опираться только на угловые анкерные детали.

» Для производственных зданий, где требуется пропуск коммуникаций в пределах покрытия, разработана панельоболочка коммуникационного типа (КСО) - короткая складка с двумя продольными диафрагмами в виде безраскосных ферм полигонального очертания (рис. 14. 10, а). Такие конструкции могут быть применены также и для устройства покрытий зальных помещений гражданских зданий. » а - план; б - продольный разрез по оси панели » Панель-оболочка КЖС с проемом для светоаэрационного или зенитного фонаря

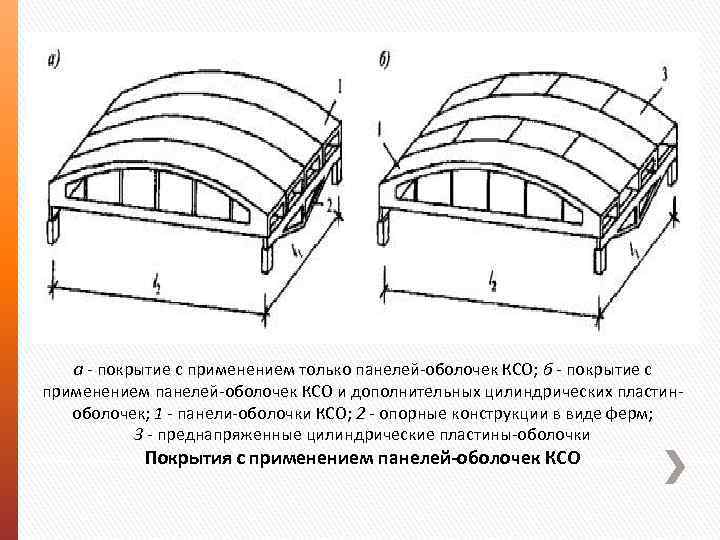

а - покрытие с применением только панелей-оболочек КСО; б - покрытие с применением панелей-оболочек КСО и дополнительных цилиндрических пластиноболочек; 1 - панели-оболочки КСО; 2 - опорные конструкции в виде ферм; 3 - преднапряженные цилиндрические пластины-оболочки Покрытия с применением панелей-оболочек КСО
