РАСЧЕТ ЭЛЕКТРОСТАТИЧЕСКИХ ПОЛЕЙ

Поле равномерно заряженной сферической поверхности (шара) q – заряд сферы (шара). Пусть q>0. 1. Поле вне сферы (шара), r > R Сферическая симметрия: при ЭПП - сферы с центром в точке О. Ортогональность СЛ и ЭПП силовые линии имеют радиальное направление.

Поле равномерно заряженной сферической поверхности (шара) Поле вне сферы (шара), r > R Сферическая симметрия – потенциал зависит только от r. Потенциальное поле - можно выбрать любую траекторию. Будем удалять пробный заряд в радиальном направлении.

Поле равномерно заряженной сферической поверхности (шара) 2. Поле внутри сферы , r < R rR При r > R поле такое же как от точечного заряда, распложенного в центре сферы.

Поле бесконечной равномерно заряженной плоскости Симметрия: при ЭПП - плоскости параллельные заряженной плоскости. Ортогональность СЛ и ЭПП силовые линии перпендикулярны заряженной плоскости Произвольная замкнутая поверхность: цилиндр, ось которого параллельна силовым линиям. Введём поверхностную плотность заряда однородное поле

Поле бесконечной равномерно заряженной плоскости Распределение потенциала ЭПП - плоскости параллельные заряженной плоскости. Потенциал зависит только от х. Работа не зависит от траектории. Следовательно, для того чтобы найти потенциал в любом месте, достаточно найти работу по перемещению пробного заряда вдоль х. σ следует брать с учетом ее знака. 0

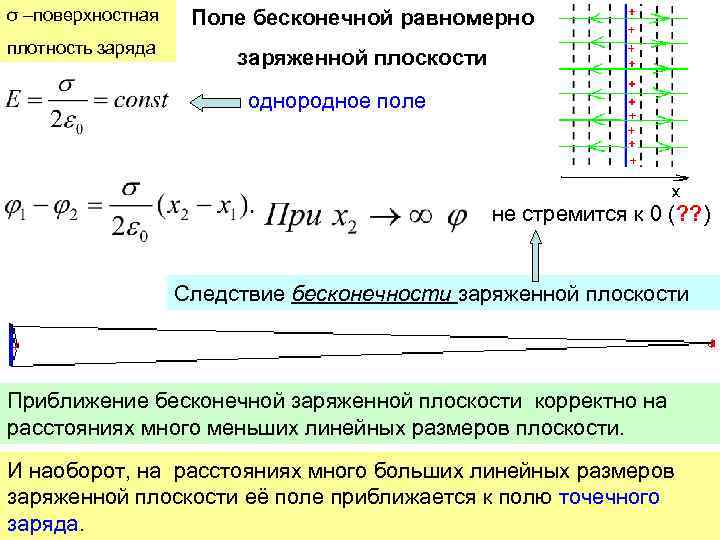

σ –поверхностная Поле бесконечной равномерно плотность заряда заряженной плоскости однородное поле не стремится к 0 (? ? ) Следствие бесконечности заряженной плоскости Приближение бесконечной заряженной плоскости корректно на расстояниях много меньших линейных размеров плоскости. И наоборот, на расстояниях много больших линейных размеров заряженной плоскости её поле приближается к полю точечного заряда.

Поле двух параллельных равномерно разноименно заряженных бесконечных плоскостей Принцип суперпозиции: Области (1) и (3): Е=0 Область 2: Поле двух параллельных равномерно разноименно заряженных бесконечных плоскостей однородно и сосредоточено в пространстве между плоскостями.

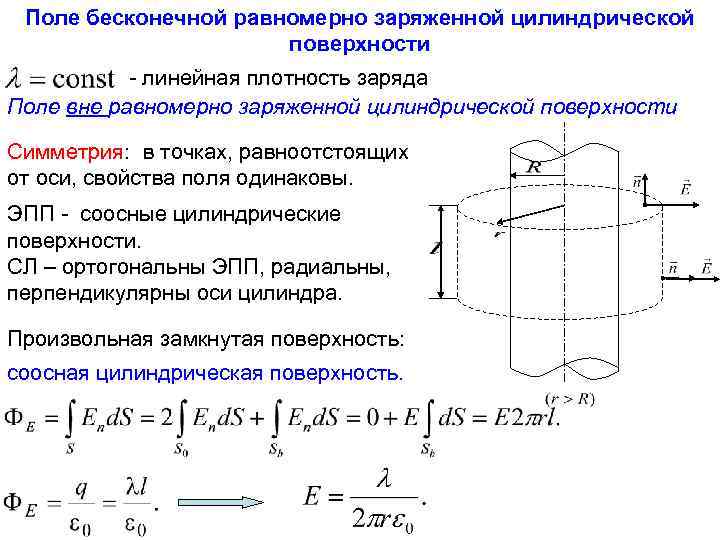

Поле бесконечной равномерно заряженной цилиндрической поверхности - линейная плотность заряда Поле вне равномерно заряженной цилиндрической поверхности Симметрия: в точках, равноотстоящих от оси, свойства поля одинаковы. ЭПП - соосные цилиндрические поверхности. СЛ – ортогональны ЭПП, радиальны, перпендикулярны оси цилиндра. Произвольная замкнутая поверхность: соосная цилиндрическая поверхность.

Поле бесконечной равномерно заряженной цилиндрической поверхности Поле вне равномерно заряженной цилиндрической поверхности Поле внутри равномерно заряженной цилиндрической поверхности (r

Поле бесконечной равномерно заряженной цилиндрической поверхности не стремится к 0. Следствие бесконечности заряженного цилиндра

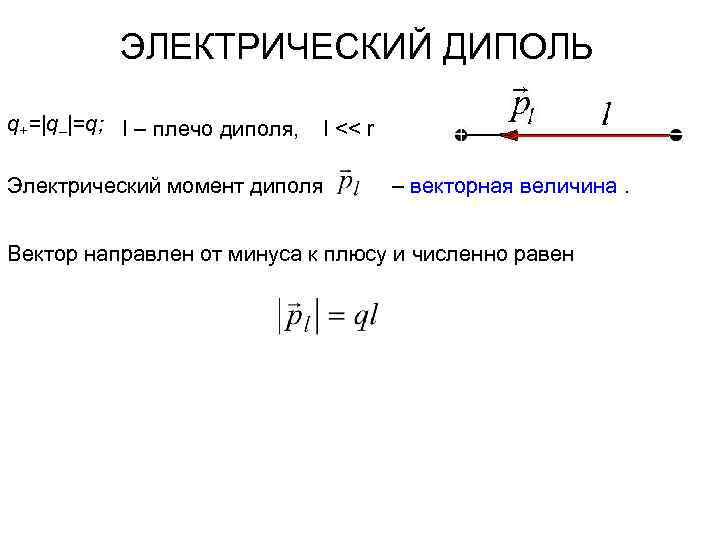

ЭЛЕКТРИЧЕСКИЙ ДИПОЛЬ q+=|q–|=q; l – плечо диполя, l << r Электрический момент диполя – векторная величина. Вектор направлен от минуса к плюсу и численно равен

Диполь в однородном электрическом поле На каждый заряд действует сила Пара сил – вращение. , Наиболее характерные положения диполя: положение устойчивого равновесия, положение неустойчивого равновесия, соответствует максимальной величине момента сил M.

Диполь в однородном электрическом поле Потенциальная энергия электрического диполя Работа при повороте диполя .

Электрический диполь в неоднородном электрическом поле В однородном поле на диполь действует момент сил угловое ускорение – ориентационный поворот ; сумма действующих сил = 0 В неоднородном поле ( поступательное ускорение = 0. ) появляется сила: После того как диполь повернулся и встал по полю El = E Сила направлена в сторону большего поля – диполь втягивается в область более сильного поля.

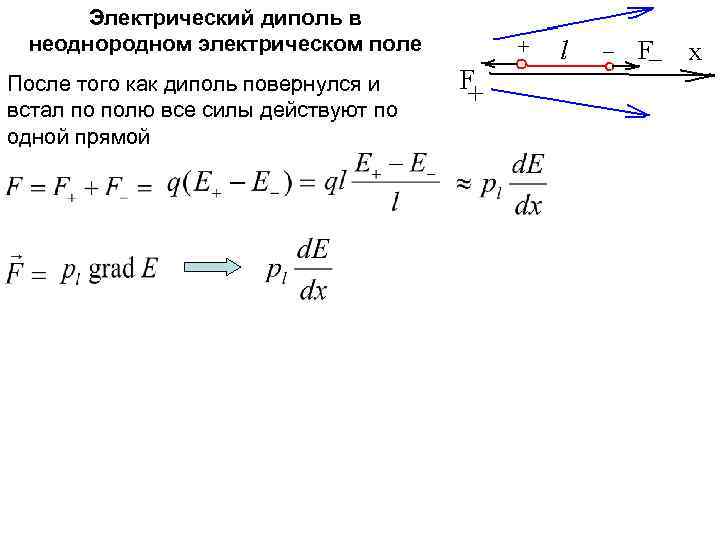

Электрический диполь в неоднородном электрическом поле После того как диполь повернулся и встал по полю все силы действуют по одной прямой

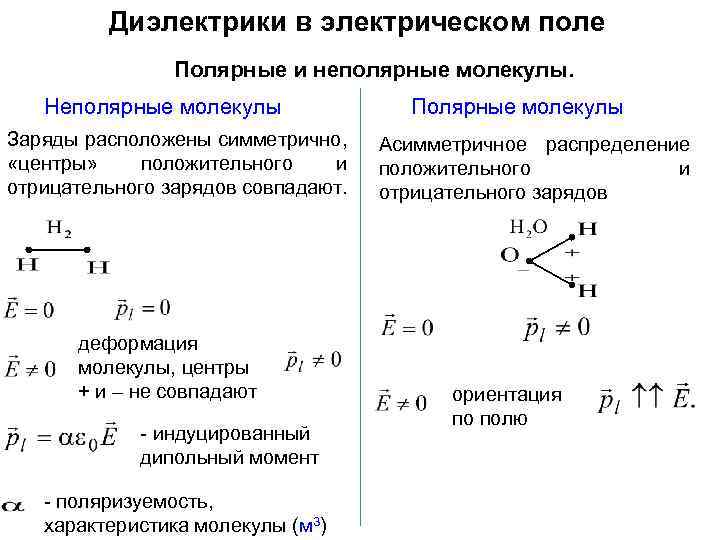

Диэлектрики в электрическом поле Полярные и неполярные молекулы. Неполярные молекулы Заряды расположены симметрично, «центры» положительного и отрицательного зарядов совпадают. деформация молекулы, центры + и – не совпадают - индуцированный дипольный момент - поляризуемость, характеристика молекулы (м 3) Полярные молекулы Асимметричное распределение положительного и отрицательного зарядов ориентация по полю

Явление поляризации диэлектриков. В диэлектриках практически отсутствуют свободные заряды. Заряды, входящие в состав диэлектрика, называются связанными. Диэлектрик, состоящий из неполярных молекул (H 2, O 2, CCl 4) Диэлектрик, состоящий из полярных молекул (Н 2 О, HCl, NH 3) 1. Ориентация диполей по полю под Деформация молекул вдоль силовых линий поля: СЛ. действием момента силы 2. Дезориентация диполей тепловое движение. - В электрическом поле не происходит переноса заряда из одной части диэлектрика в другую. На поверхности диэлектрика появляются нескомпенсированные связанные заряды, их поверхностная плотность σ’

Явление поляризации диэлектриков. Поляризация → сумма электрических дипольных моментов молекул отлична от нуля. Вектор поляризации ( Кл/м 2) – физически малый объем; – электрический момент i-го диполя. Для неполярных молекул, которые все ориентированы по полю N – число молекул в объеме ; – дипольный момент молекулы; n – концентрация молекул. Неполярные молекулы, - диэлектрическая восприимчивость (безразмерная величина). Полярные молекулы (жёсткие диполи) – то же,

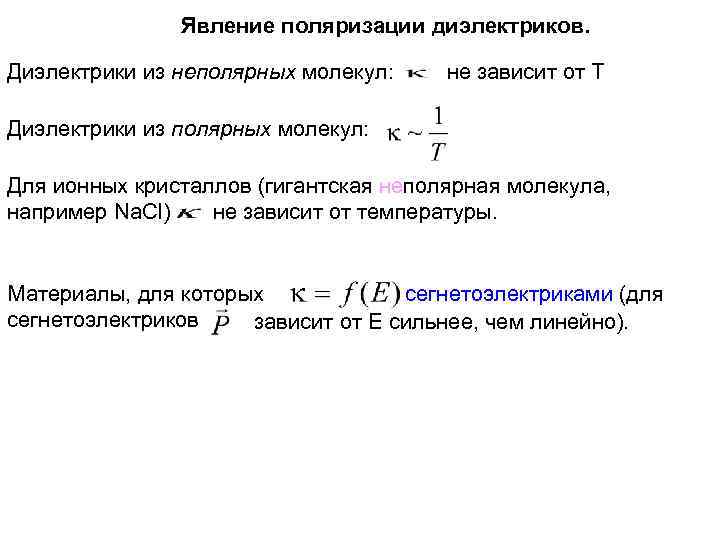

Явление поляризации диэлектриков. Диэлектрики из неполярных молекул: не зависит от Т Диэлектрики из полярных молекул: Для ионных кристаллов (гигантская неполярная молекула, например Na. Cl) не зависит от температуры. Материалы, для которых сегнетоэлектриками (для сегнетоэлектриков зависит от Е сильнее, чем линейно).

Характеристики электрического поля в диэлектрике - напряженность поля свободных зарядов, – напряженность поля связанных зарядов, – напряженность результирующего поля в диэлектрике. По принципу суперпозиции Вектор электрической индукции (Кл/м 2): - диэлектрическая проницаемость (безразмерная) Для вакуума
