Расчет цилиндрической зубчатой передачи

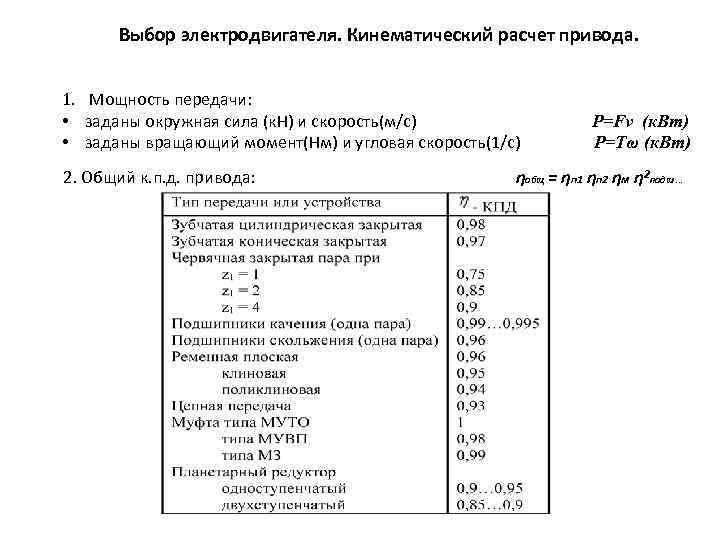

Выбор электродвигателя. Кинематический расчет привода. 1. Мощность передачи: • заданы окружная сила (к. Н) и скорость(м/с) Р=Fv (к. Вт) • заданы вращающий момент(Нм) и угловая скорость(1/с) Р=Tω (к. Вт) 2. Общий к. п. д. привода: ηобщ = ηп 1 ηп 2 ηм η 2 подш …

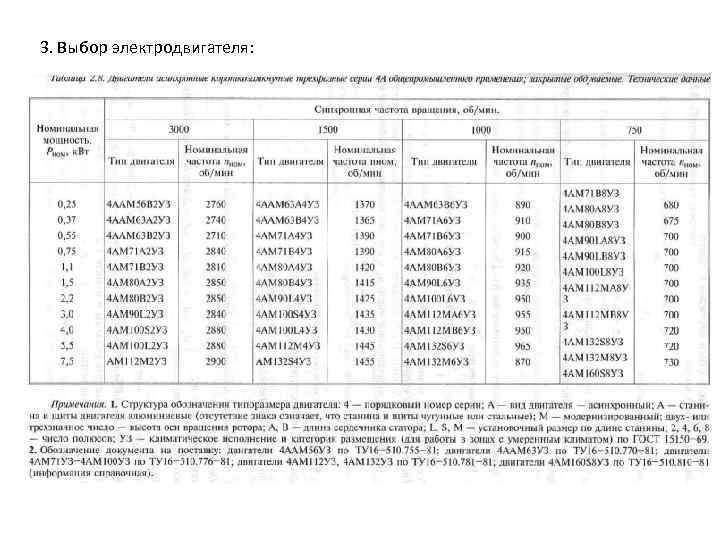

3. Выбор электродвигателя:
Проектировочный расчет цилиндрических зубчатых передач 1. Межосевое расстояние: Ка = 43 МПа – для косозубых передач Ка = 49, 5 МПа – для прямозубых передач Ψba – коэффициент ширины венца Ψba = 0, 28… 036 – при симметричном расположении колес Ψba = 0, 2… 0, 25 – при консольном расположении колес Т 2 – вращающий момент тихоходного вала [σ]н – допускаемое контактное напряжение колеса с менее прочным зубом Кнβ – коэффициент равномерности распределения нагрузки по длине зуба (для прирабатывающихся Кнβ =1 ) Значение межосевого расстояния выбирают по ГОСТ 2185 -66 из ряда: 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, … 2500.
2. Модуль зацепления, мм: Кm = 5, 8 – для косозубых передач Кm = 6, 8 – для прямозубых передач d 2 – делительный диаметр колеса, мм b 2 – ширина венца колеса, мм [σ]н – допускаемое контактное напряжение колеса с менее прочным зубом Значение модуля округляют до ближайшего большего стандартного из ряда: 1, 0; 1, 5; 2; 2, 5; 3; 4; 5; 6; 8; 10. 3. Угол наклона зуба для косозубых передач: (принимается βmin = 8… 18°) 4. Суммарное число зубьев шестерни и колеса: для косозубых колес для прямозубых колес z∑ округляют до меньшего числа в меньшую сторону 5. Уточнение значения угла наклона зубьев для косозубой передачи: Для шевронных колес β = 25… 40° 6. Число зубьев шестерни: (округлить до целого числа) Рекомендуемое значение z 1 ≥ 18

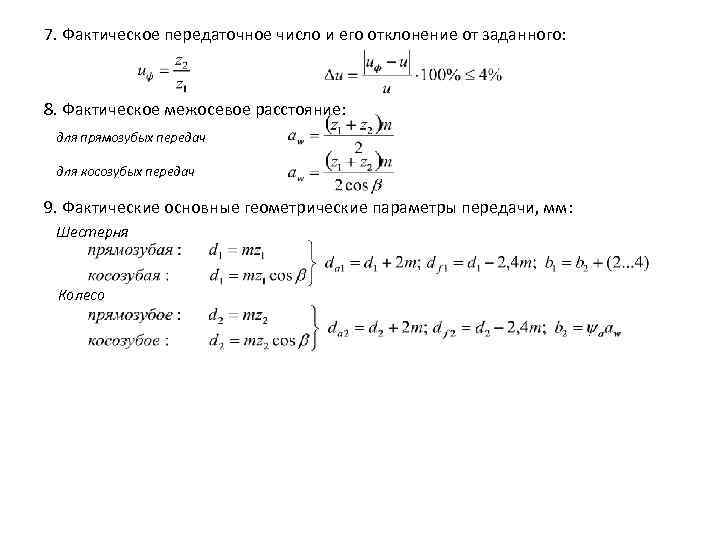

7. Фактическое передаточное число и его отклонение от заданного: 8. Фактическое межосевое расстояние: для прямозубых передач для косозубых передач 9. Фактические основные геометрические параметры передачи, мм: Шестерня Колесо
Проверочный расчет цилиндрических зубчатых передач 1. Межосевое расстояние: 2. Условие пригодности заготовок колес: Dзаг ≤ Dпред ; Sзаг ≤ Sпред Диаметр заготовки: Dзаг = d 1 + 6 мм Толщина диска заготовки: Sзаг = b 2 + 4 мм Предельные значения – табл. 3. Контактные напряжения (Мпа) Коэффициент динамической нагрузки:
