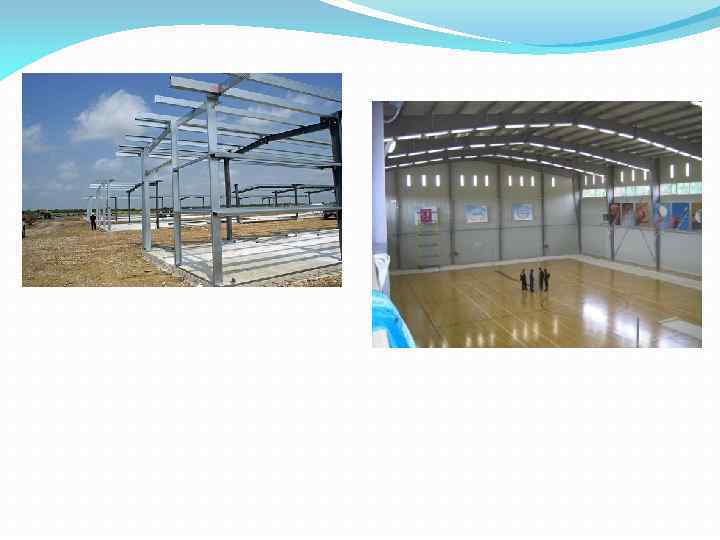

РАМА — стержневая система, элементы (стойки и ригели) которой во всех или некоторых узлах РАМА — стержневая система, элементы (стойки и ригели) которой во всех или некоторых узлах жестко связаны между собой. Трехшарнирная железобетонная рама Металлические рамы сплошного сечения

Рамные конструкции являются одним из наиболее распространенных типов несущих конструкции. Они хорошо вписываются в Рамные конструкции являются одним из наиболее распространенных типов несущих конструкции. Они хорошо вписываются в поперечное сечение большинства производственных и общественных зданий.

По статической схеме рамы могут быть 1) трехшарнирными (статически определимыми) 2) двухшарнирными жестко опертыми По статической схеме рамы могут быть 1) трехшарнирными (статически определимыми) 2) двухшарнирными жестко опертыми (такие рамы являются статически неопределимыми) 3) двухшарнирными шарнирно опертыми (тоже статически неопределимые)

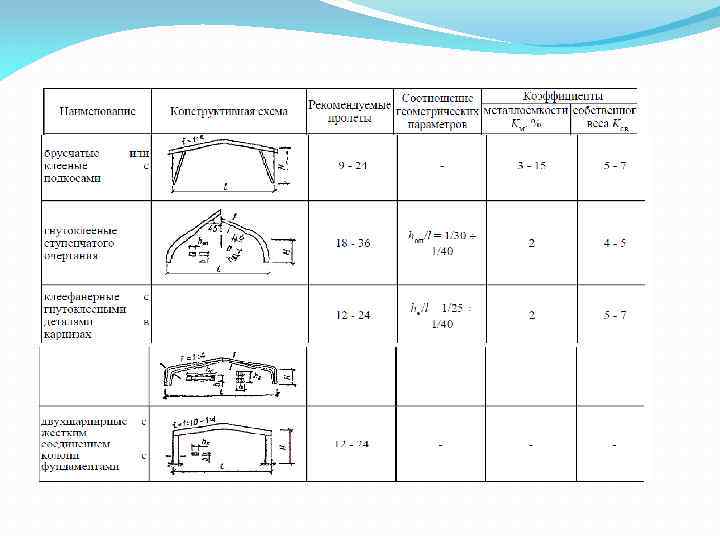

По конструктивному решению различают: с подкосами в карнизном узле с опорными подкосами с решетчатыми По конструктивному решению различают: с подкосами в карнизном узле с опорными подкосами с решетчатыми стойками

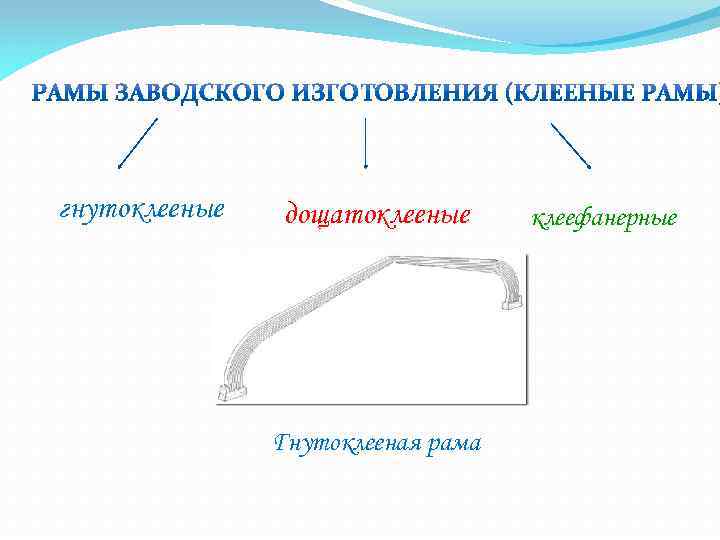

гнутоклееные дощатоклееные Гнутоклееная рама клеефанерные гнутоклееные дощатоклееные Гнутоклееная рама клеефанерные

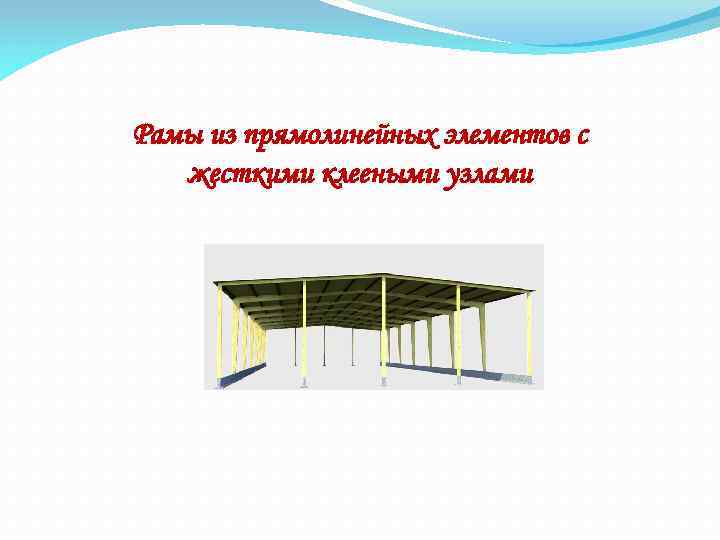

Рамы из прямолинейных элементов с жесткими клееными узлами Рамы из прямолинейных элементов с жесткими клееными узлами

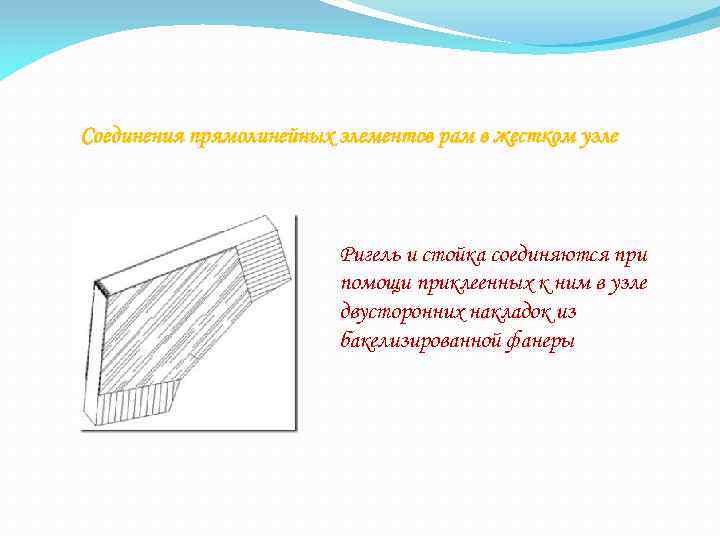

Соединения прямолинейных элементов рам в жестком узле Ригель и стойка соединяются при помощи приклеенных Соединения прямолинейных элементов рам в жестком узле Ригель и стойка соединяются при помощи приклеенных к ним в узле двусторонних накладок из бакелизированной фанеры

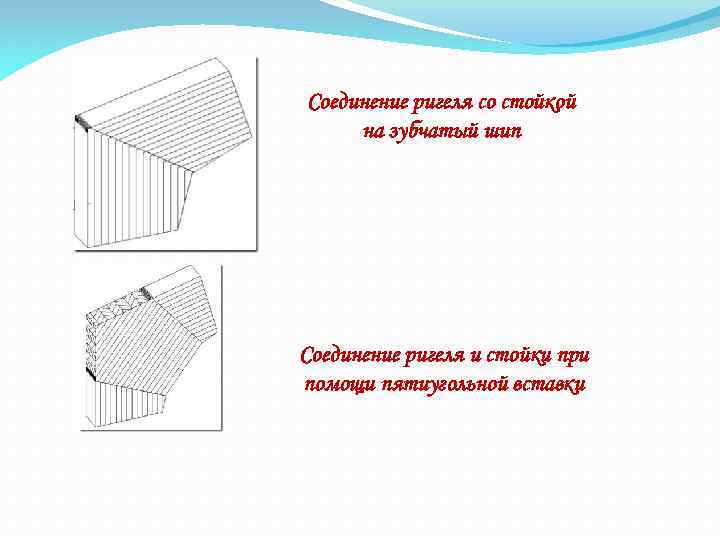

Соединение ригеля со стойкой на зубчатый шип Соединение ригеля и стойки при помощи пятиугольной Соединение ригеля со стойкой на зубчатый шип Соединение ригеля и стойки при помощи пятиугольной вставки

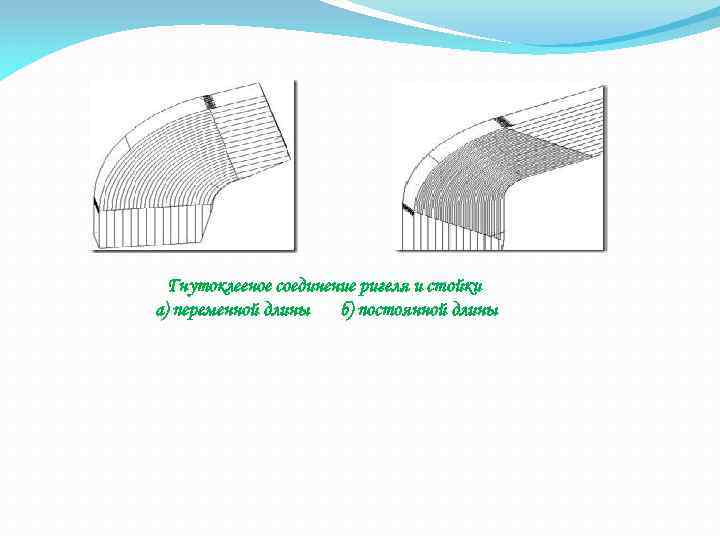

Гнутоклееное соединение ригеля и стойки а) переменной длины б) постоянной длины Гнутоклееное соединение ригеля и стойки а) переменной длины б) постоянной длины

Клеефанерная рама Виды гнутоклееных рам Клеефанерная рама Виды гнутоклееных рам

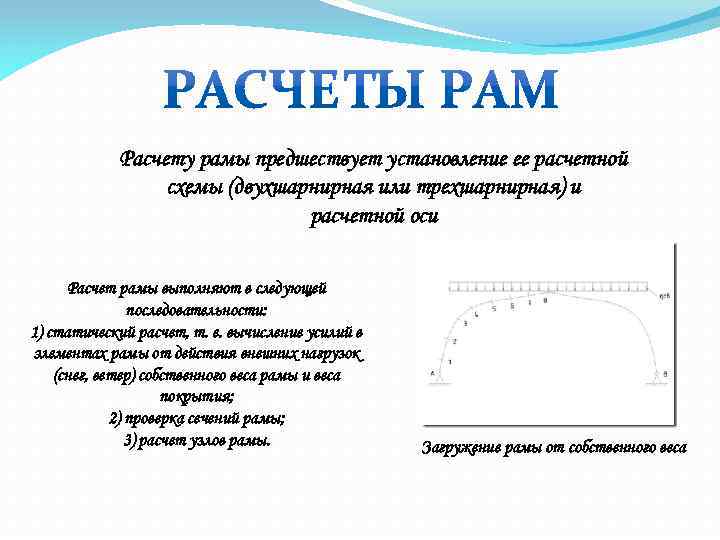

Расчету рамы предшествует установление ее расчетной схемы (двухшарнирная или трехшарнирная) и расчетной оси Расчет Расчету рамы предшествует установление ее расчетной схемы (двухшарнирная или трехшарнирная) и расчетной оси Расчет рамы выполняют в следующей последовательности: 1) статический расчет, т. е. вычисление усилий в элементах рамы от действия внешних нагрузок (снег, ветер) собственного веса рамы и веса покрытия; 2) проверка сечений рамы; 3) расчет узлов рамы. Загружение рамы от собственного веса

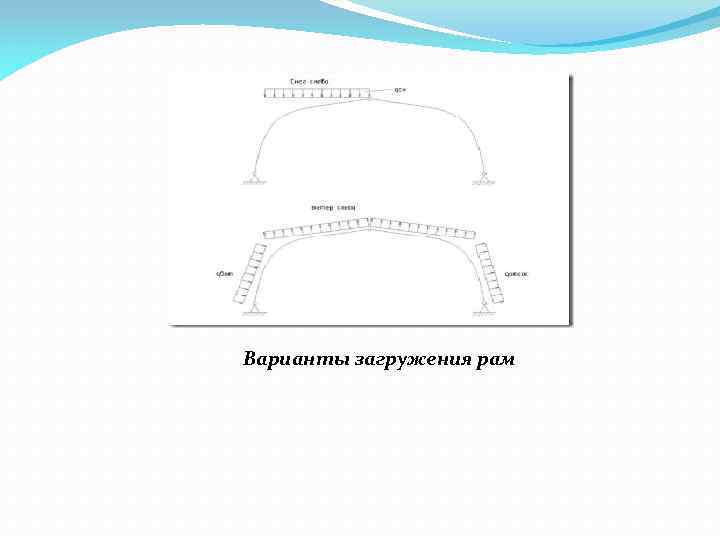

Варианты загружения рам Варианты загружения рам

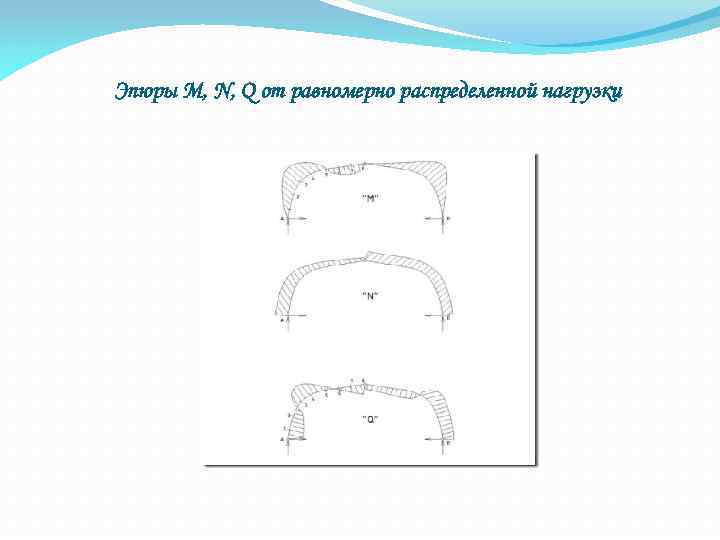

Эпюры M, N, Q от равномерно распределенной нагрузки Эпюры M, N, Q от равномерно распределенной нагрузки

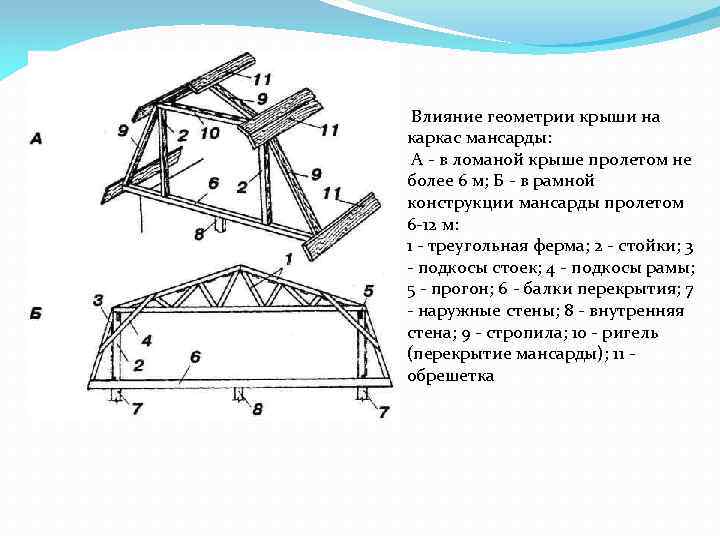

Влияние геометрии крыши на каркас мансарды: А - в ломаной крыше пролетом не более Влияние геометрии крыши на каркас мансарды: А - в ломаной крыше пролетом не более 6 м; Б - в рамной конструкции мансарды пролетом 6 -12 м: 1 - треугольная ферма; 2 - стойки; 3 - подкосы стоек; 4 - подкосы рамы; 5 - прогон; 6 - балки перекрытия; 7 - наружные стены; 8 - внутренняя стена; 9 - стропила; 10 - ригель (перекрытие мансарды); 11 обрешетка
