РАДИОЛОКАЦИОННЫЕ СИСТЕМЫ ОБЗОРНОГО ТИПА Презентация к реферату по дисциплине: Радиотехнические системы Выполнил: Студент гр. РАДИОЛОКАЦИОННЫЕ СИСТЕМЫ ОБЗОРНОГО ТИПА Презентация к реферату по дисциплине: Радиотехнические системы Выполнил: Студент гр. 233 -1 Ибрагимов А. А. Проверил: Профессор кафедры Ки. ПР доктор технический наук Масалов Е. В.

Обзорные РЛС применяют для обнаружения и измерения координат всех целей в данной области пространства Обзорные РЛС применяют для обнаружения и измерения координат всех целей в данной области пространства или земной поверхности, а также для управления воздушным движением (УВД) противовоздушной (противоракетной) обороны (ПВО и ПРО), разведки, получения метеорологической информации и т. п. 1

НАЗНАЧЕНИЕ РЛС обзорного типа предназначен для - поиск, обнаружение целей и измерение их координат. НАЗНАЧЕНИЕ РЛС обзорного типа предназначен для - поиск, обнаружение целей и измерение их координат. Такие РЛС обеспечивают получение информации о многих целях одновременно. Обзорные РЛС используются для наблюдения воздушного пространства, земной или водной поверхности. 2

Классификация по виду обзора: Ø Ø Ø Ø РЛС Кругового обзора РЛС Секторного обзора Классификация по виду обзора: Ø Ø Ø Ø РЛС Кругового обзора РЛС Секторного обзора РЛС Винтового обзора РЛС Спирального обзора РЛС зигзагообразного обзора РЛС панорамного обзора РЛС циклоидального обзора Бокового обзора с синтезированием апертуры 3

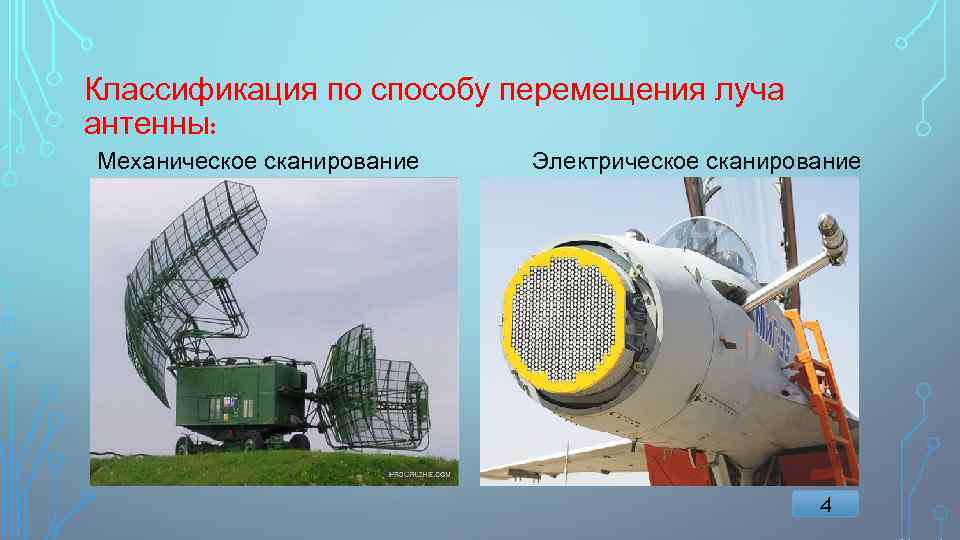

Классификация по способу перемещения луча антенны: Механическое сканирование Электрическое сканирование 4 Классификация по способу перемещения луча антенны: Механическое сканирование Электрическое сканирование 4

Классификация в зависимости от способа формирования и обработки сигналов: Непрерывные сигналы Импульсивные сигналы Классификация Классификация в зависимости от способа формирования и обработки сигналов: Непрерывные сигналы Импульсивные сигналы Классификация по используемому диапазону Наименование волн Длина волн Частоты радиоволн: Дециметровые 0, 1… 1 м 300… 3 ГГц Сантиметровые 1… 10 см 3… 30 ГГц Миллиметровые 1… 10 мм 30… 300 ГГц 5

Структурная схема импульсной РЛС 6 Структурная схема импульсной РЛС 6

СТРУКТУРНАЯ СХЕМА АКТИВНОЙ РЛС С АКТИВНЫМ ОТВЕТОМ 7 СТРУКТУРНАЯ СХЕМА АКТИВНОЙ РЛС С АКТИВНЫМ ОТВЕТОМ 7

и УРАВНЕНИЕ ДАЛЬНОСТИ РАДИОЛОКАЦИИ (8. 2) Где - мощность передатчика; - коэффициент усиления η и УРАВНЕНИЕ ДАЛЬНОСТИ РАДИОЛОКАЦИИ (8. 2) Где - мощность передатчика; - коэффициент усиления η передающей антенны; - КПД антенно-фидерного тракта передатчика и приемника; - ЭПР цели; - пороговая мощность, т. е. минимальная мощность сигнала на входе приемника, R - расстояние от радиолокатора до цели. 8

Структура радиолокационной станции В ОСНОВЕ УСТРОЙСТВА РАДИОЛОКАЦИОННОЙ СТАНЦИИ ЛЕЖАТ ЧЕТЫРЕ КОМПОНЕНТА: Передающее устройство Антенна Структура радиолокационной станции В ОСНОВЕ УСТРОЙСТВА РАДИОЛОКАЦИОННОЙ СТАНЦИИ ЛЕЖАТ ЧЕТЫРЕ КОМПОНЕНТА: Передающее устройство Антенна Приёмное устройство Индикаторные устройства 9

Антенные системы: Параболическая зеркальная антенна Линзовые антенны Фазированная антенная решётка (ФАР) и (АФАР) 10 Антенные системы: Параболическая зеркальная антенна Линзовые антенны Фазированная антенная решётка (ФАР) и (АФАР) 10

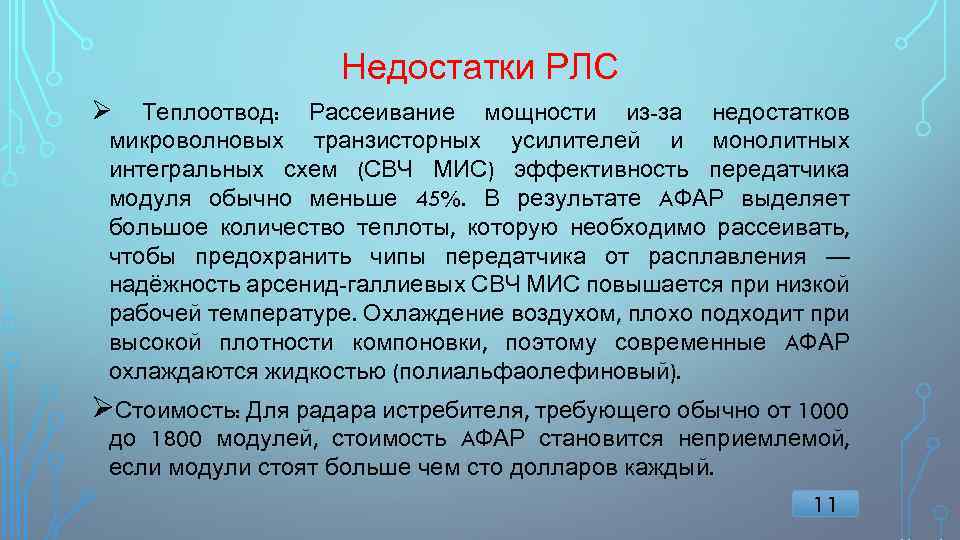

Недостатки РЛС Ø Теплоотвод: Рассеивание мощности из-за недостатков микроволновых транзисторных усилителей и монолитных интегральных Недостатки РЛС Ø Теплоотвод: Рассеивание мощности из-за недостатков микроволновых транзисторных усилителей и монолитных интегральных схем (СВЧ МИС) эффективность передатчика модуля обычно меньше 45%. В результате AФАР выделяет большое количество теплоты, которую необходимо рассеивать, чтобы предохранить чипы передатчика от расплавления — надёжность арсенид-галлиевых СВЧ МИС повышается при низкой рабочей температуре. Охлаждение воздухом, плохо подходит при высокой плотности компоновки, поэтому современные AФАР охлаждаются жидкостью (полиальфаолефиновый). ØСтоимость: Для радара истребителя, требующего обычно от 1000 до 1800 модулей, стоимость AФАР становится неприемлемой, если модули стоят больше чем сто долларов каждый. 11

Перспективы развития Среди перспективных разработок (компания: КРЭТ) — конформные АФАР, которые смогут вписываться в Перспективы развития Среди перспективных разработок (компания: КРЭТ) — конформные АФАР, которые смогут вписываться в фюзеляж летательного аппарата, а также так называемая «умная» обшивка планера. В истребителях следующего поколения, в том числе и ПАК ФА, она станет как бы единым приемо-передающим локатором, предоставляющим пилоту полную информацию о происходящем вокруг самолета. Радиолокационная система ПАК ФА состоит из перспективной АФАР X-диапазона в носовом отсеке, двух радаров бокового обзора, а также АФАР L-диапазона вдоль закрылков. Сегодня КРЭТ также работает над созданием радиофотонного радара для ПАК ФА. Концерн намерен создать натурный образец 12 радиолокационной станции будущего до 2018 года.

РАДИОФОТОННОГО РАДАРА ДЛЯ ПАК ФА 13 РАДИОФОТОННОГО РАДАРА ДЛЯ ПАК ФА 13

ЗАКЛЮЧЕНИЕ В данном реферате, были изложены сведения о классификации, основные принципы работы РЛС обзорного ЗАКЛЮЧЕНИЕ В данном реферате, были изложены сведения о классификации, основные принципы работы РЛС обзорного типа, физико-математических основах функционирования и проблемы проектирования, а также рассмотрены перспективы развития РЛС.
