Radiojamming Hur, när och varför? Radiojamming Hur, när och varför?

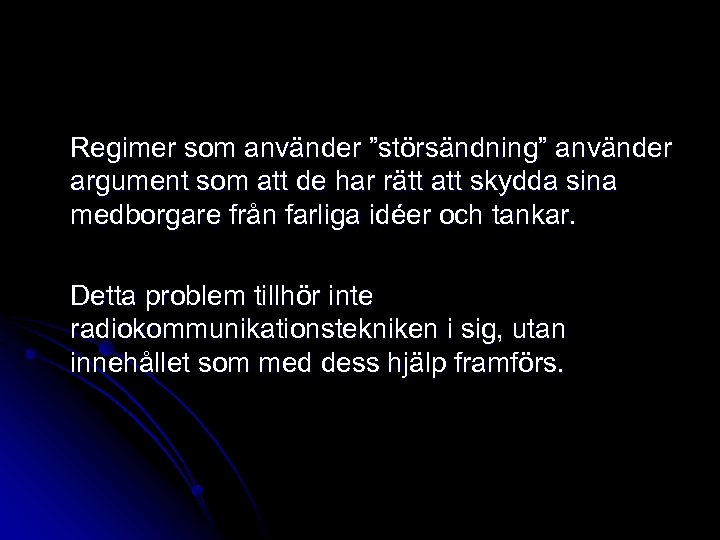

Regimer som använder ”störsändning” använder argument som att de har rätt att skydda sina Regimer som använder ”störsändning” använder argument som att de har rätt att skydda sina medborgare från farliga idéer och tankar. Detta problem tillhör inte radiokommunikationstekniken i sig, utan innehållet som med dess hjälp framförs.

Historisk tillbakablick Det finns belägg från 1920 att konkurrerande radiostationer i USA försökte störa Historisk tillbakablick Det finns belägg från 1920 att konkurrerande radiostationer i USA försökte störa ut varandra. Således var inte Sovjet först med jamming. På 30 -talet försökte Tyskland störa ut Radio Moskvas sändningar likväl som Österrike svarade med samma mynt mot Goebbels propaganda innan WW 2.

Länder Dessa länder har sysslat med jamming mot utländsk rundradio. l l l l Länder Dessa länder har sysslat med jamming mot utländsk rundradio. l l l l Bulgarien Algeriet Kina Cypern DDR Etiopien Tyskland Ungern Irak Italien Nordkorea Moldavien Spanien Storbritannien Vietnam Chile Österrike Kuba Tjeckoslovakien Egypten Frankrike Grekland Iran Israel Japan Polen Burma Turkiet Sovjet Rhodesia

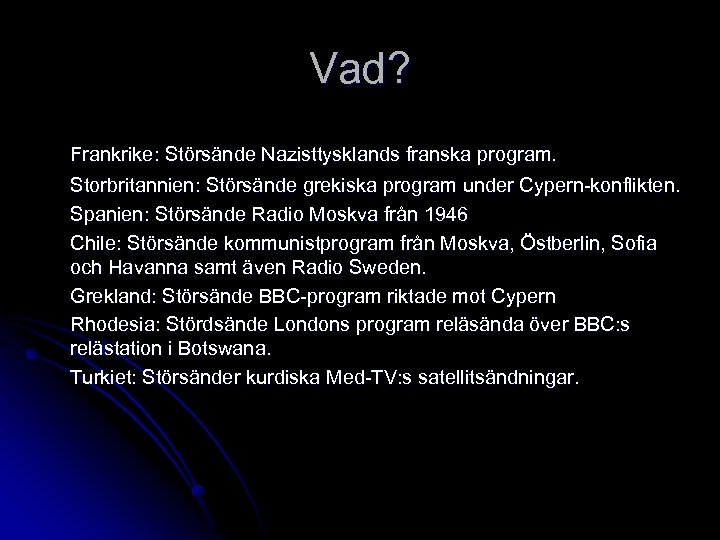

Vad? Frankrike: Störsände Nazisttysklands franska program. Storbritannien: Störsände grekiska program under Cypern-konflikten. Spanien: Störsände Vad? Frankrike: Störsände Nazisttysklands franska program. Storbritannien: Störsände grekiska program under Cypern-konflikten. Spanien: Störsände Radio Moskva från 1946 Chile: Störsände kommunistprogram från Moskva, Östberlin, Sofia och Havanna samt även Radio Sweden. Grekland: Störsände BBC-program riktade mot Cypern Rhodesia: Stördsände Londons program reläsända över BBC: s relästation i Botswana. Turkiet: Störsänder kurdiska Med-TV: s satellitsändningar.

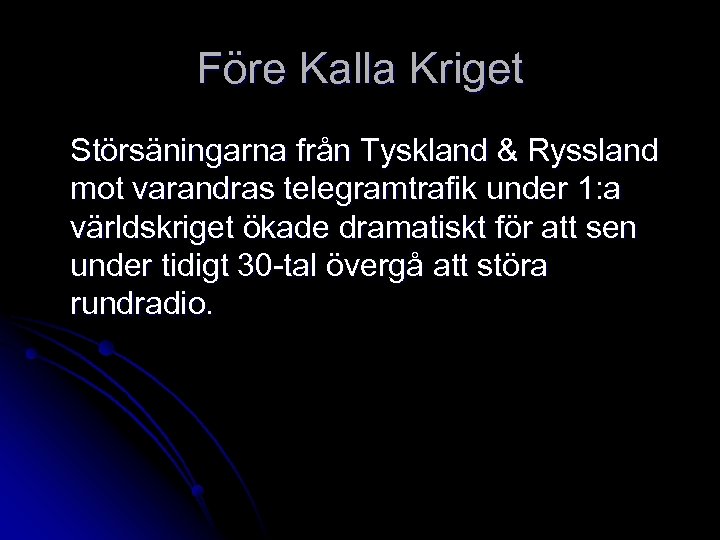

Före Kalla Kriget Störsäningarna från Tyskland & Ryssland mot varandras telegramtrafik under 1: a Före Kalla Kriget Störsäningarna från Tyskland & Ryssland mot varandras telegramtrafik under 1: a världskriget ökade dramatiskt för att sen under tidigt 30 -tal övergå att störa rundradio.

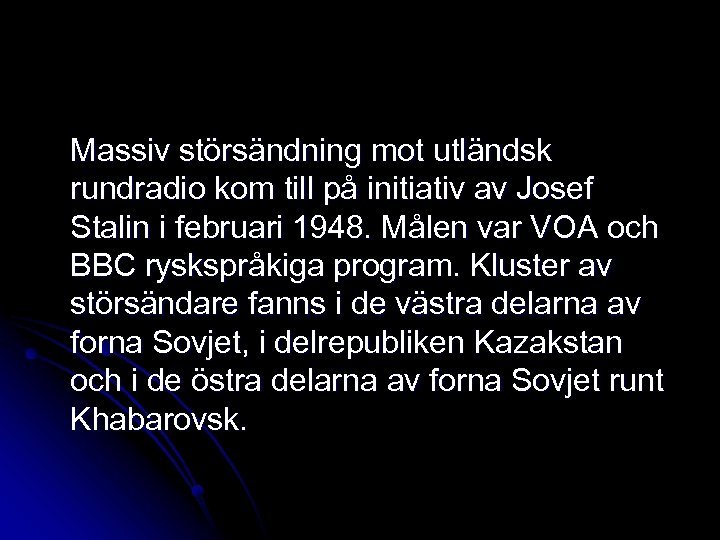

Massiv störsändning mot utländsk rundradio kom till på initiativ av Josef Stalin i februari Massiv störsändning mot utländsk rundradio kom till på initiativ av Josef Stalin i februari 1948. Målen var VOA och BBC ryskspråkiga program. Kluster av störsändare fanns i de västra delarna av forna Sovjet, i delrepubliken Kazakstan och i de östra delarna av forna Sovjet runt Khabarovsk.

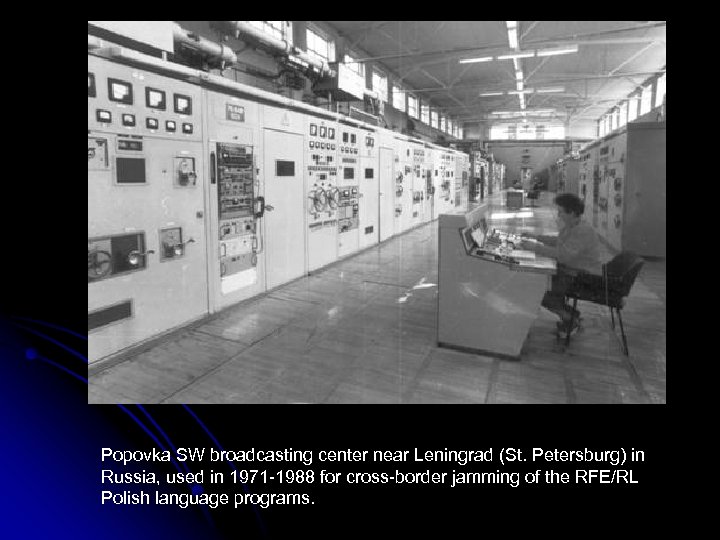

Popovka SW broadcasting center near Leningrad (St. Petersburg) in Russia, used in 1971 -1988 Popovka SW broadcasting center near Leningrad (St. Petersburg) in Russia, used in 1971 -1988 for cross-border jamming of the RFE/RL Polish language programs.

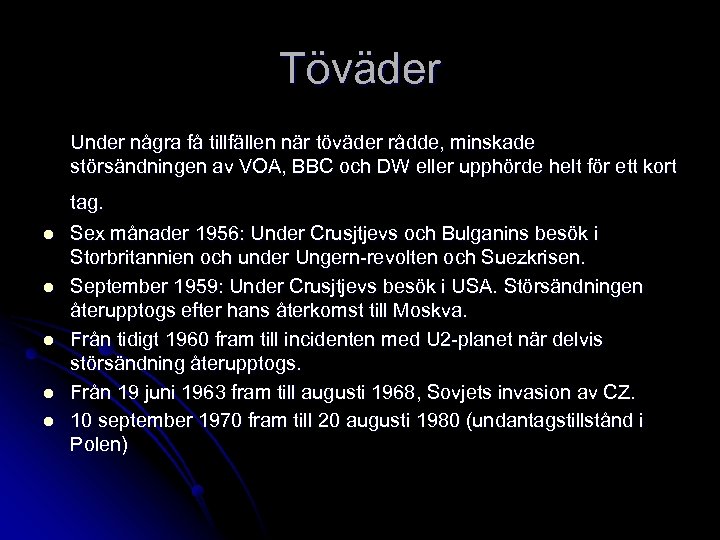

Töväder Under några få tillfällen när töväder rådde, minskade störsändningen av VOA, BBC och Töväder Under några få tillfällen när töväder rådde, minskade störsändningen av VOA, BBC och DW eller upphörde helt för ett kort tag. l l l Sex månader 1956: Under Crusjtjevs och Bulganins besök i Storbritannien och under Ungern-revolten och Suezkrisen. September 1959: Under Crusjtjevs besök i USA. Störsändningen återupptogs efter hans återkomst till Moskva. Från tidigt 1960 fram till incidenten med U 2 -planet när delvis störsändning återupptogs. Från 19 juni 1963 fram till augusti 1968, Sovjets invasion av CZ. 10 september 1970 fram till 20 augusti 1980 (undantagstillstånd i Polen)

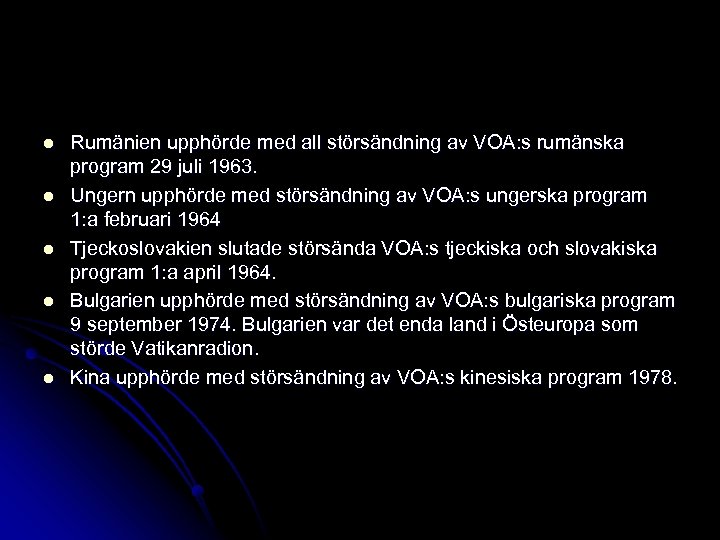

l l l Rumänien upphörde med all störsändning av VOA: s rumänska program 29 l l l Rumänien upphörde med all störsändning av VOA: s rumänska program 29 juli 1963. Ungern upphörde med störsändning av VOA: s ungerska program 1: a februari 1964 Tjeckoslovakien slutade störsända VOA: s tjeckiska och slovakiska program 1: a april 1964. Bulgarien upphörde med störsändning av VOA: s bulgariska program 9 september 1974. Bulgarien var det enda land i Östeuropa som störde Vatikanradion. Kina upphörde med störsändning av VOA: s kinesiska program 1978.

Stationer Små störsändare (dvärg-stationer), 60 -serien var utrustade med sändare på 1 k. W. Stationer Små störsändare (dvärg-stationer), 60 -serien var utrustade med sändare på 1 k. W. Normala ”mellanstorlek” markvågsstörare var numrerade i 600 -serien och hade sändare mellan 1 -20 k. W, oftast endast 5 k. W. Jättestationer för störning med hjälp av rymden var numrerade i 800 -serien.

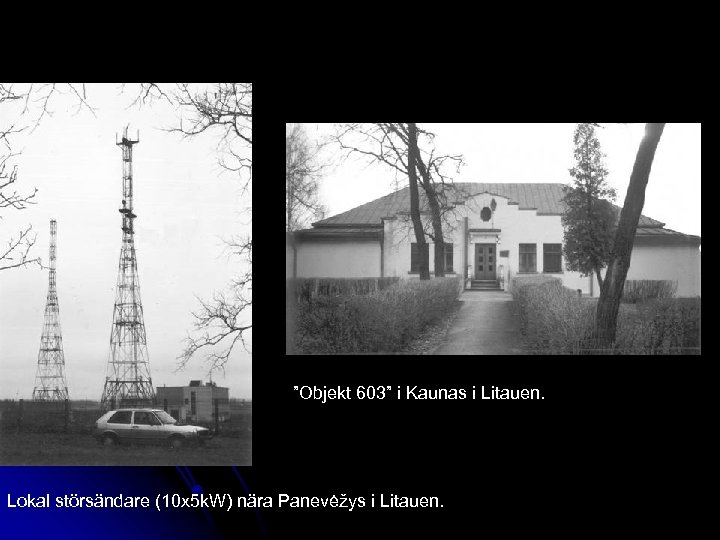

”Objekt 603” i Kaunas i Litauen. Lokal störsändare (10 x 5 k. W) nära ”Objekt 603” i Kaunas i Litauen. Lokal störsändare (10 x 5 k. W) nära Panevėžys i Litauen.

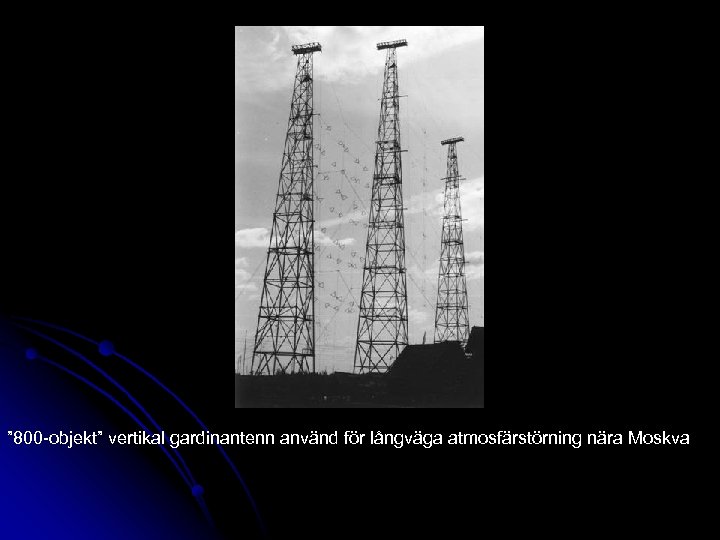

” 800 -objekt” vertikal gardinantenn använd för långväga atmosfärstörning nära Moskva ” 800 -objekt” vertikal gardinantenn använd för långväga atmosfärstörning nära Moskva

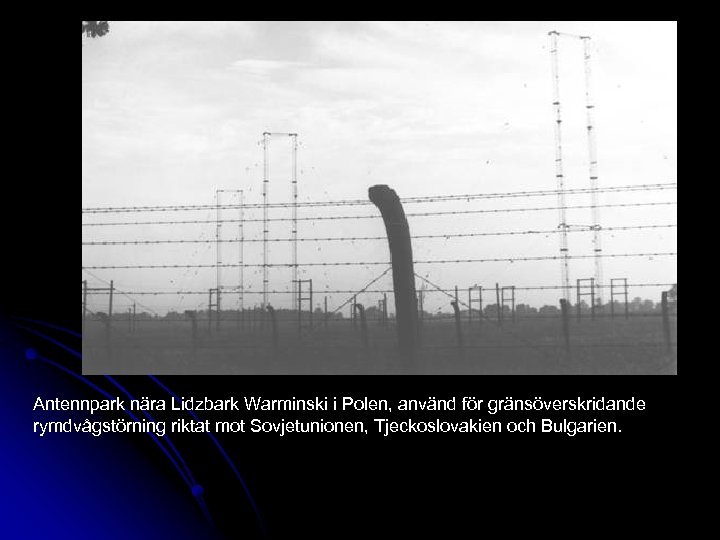

Antennpark nära Lidzbark Warminski i Polen, använd för gränsöverskridande rymdvågstörning riktat mot Sovjetunionen, Tjeckoslovakien Antennpark nära Lidzbark Warminski i Polen, använd för gränsöverskridande rymdvågstörning riktat mot Sovjetunionen, Tjeckoslovakien och Bulgarien.

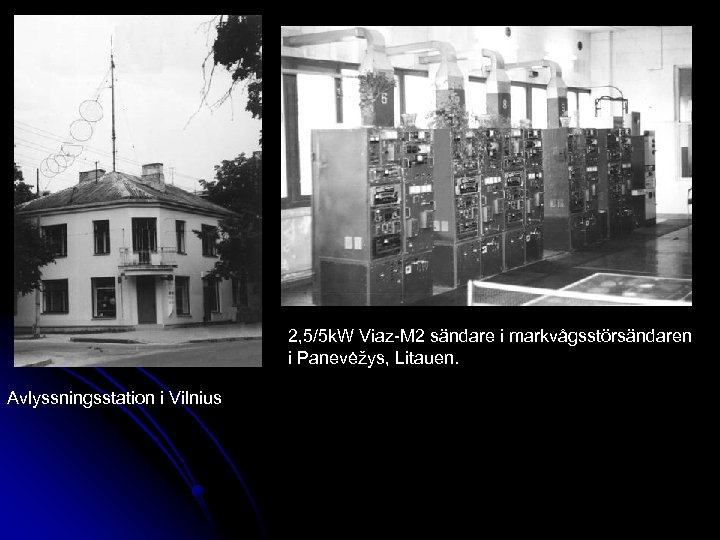

2, 5/5 k. W Viaz-M 2 sändare i markvågsstörsändaren i Panevėžys, Litauen. Avlyssningsstation i 2, 5/5 k. W Viaz-M 2 sändare i markvågsstörsändaren i Panevėžys, Litauen. Avlyssningsstation i Vilnius

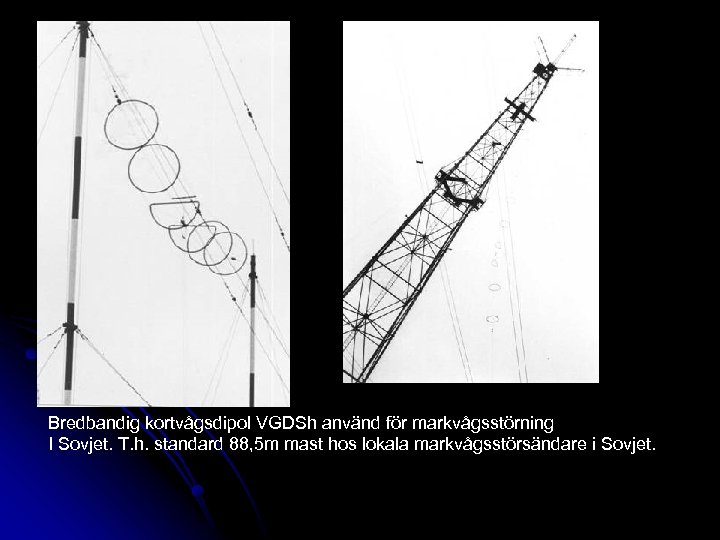

Bredbandig kortvågsdipol VGDSh använd för markvågsstörning I Sovjet. T. h. standard 88, 5 m Bredbandig kortvågsdipol VGDSh använd för markvågsstörning I Sovjet. T. h. standard 88, 5 m mast hos lokala markvågsstörsändare i Sovjet.

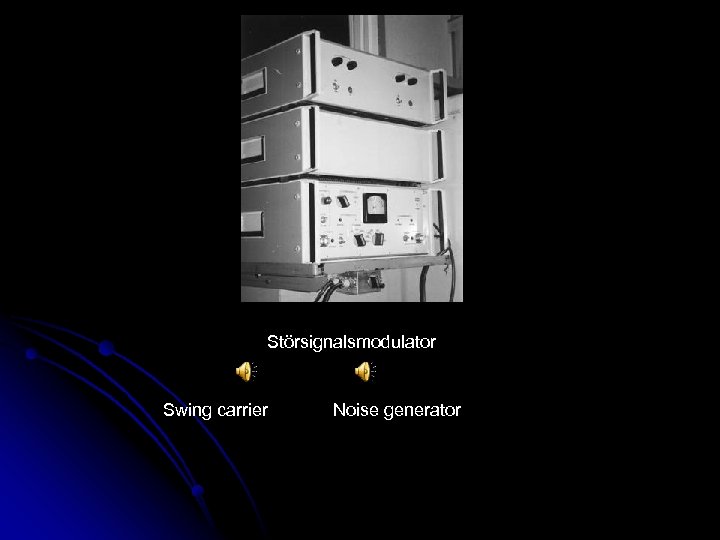

Störsignalsmodulator Swing carrier Noise generator Störsignalsmodulator Swing carrier Noise generator

Kommuniktationsmottagare Kommuniktationsmottagare "R-399 A" (Sovjet), använd på 80 -talet för pejling av störningobjekten.

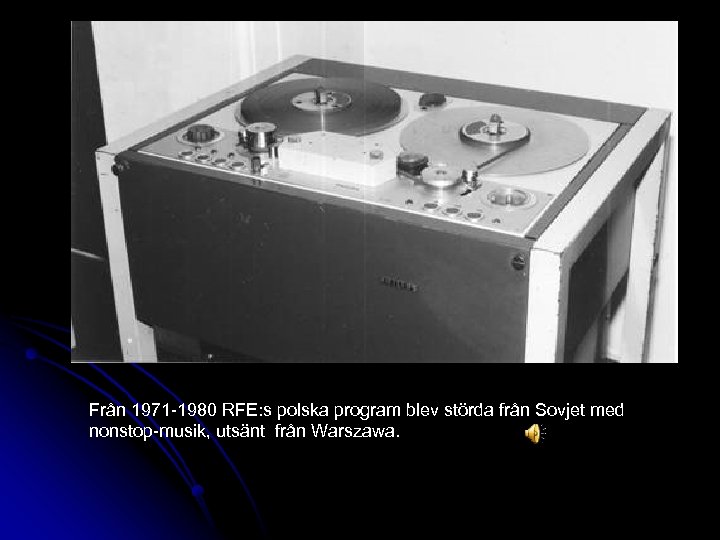

Från 1971 -1980 RFE: s polska program blev störda från Sovjet med nonstop-musik, utsänt Från 1971 -1980 RFE: s polska program blev störda från Sovjet med nonstop-musik, utsänt från Warszawa.

Rullbandspelare och skivspelare avsedda för generera ”tal-liknande” störsignal. Använd i Sovjet 1976 -1988. Rullbandspelare och skivspelare avsedda för generera ”tal-liknande” störsignal. Använd i Sovjet 1976 -1988.

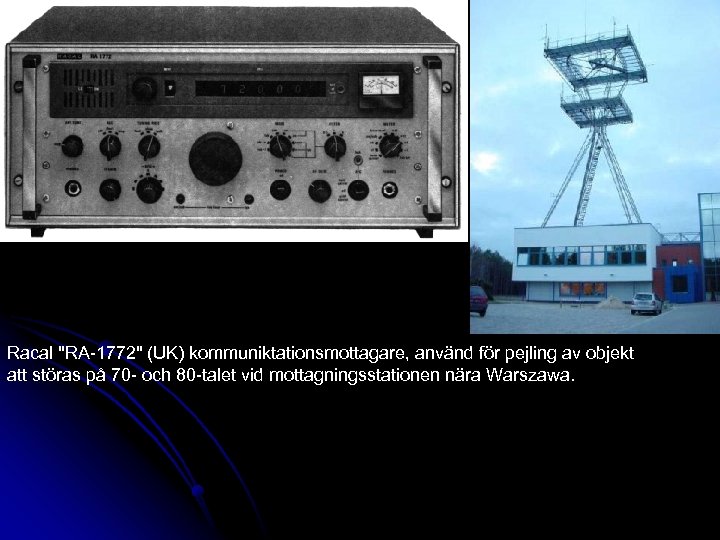

Racal Racal "RA-1772" (UK) kommuniktationsmottagare, använd för pejling av objekt att störas på 70 - och 80 -talet vid mottagningsstationen nära Warszawa.

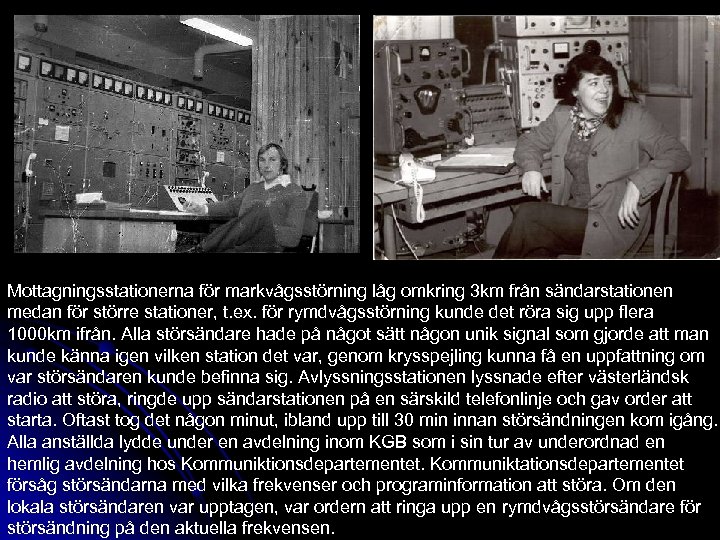

Mottagningsstationerna för markvågsstörning låg omkring 3 km från sändarstationen medan för större stationer, t. Mottagningsstationerna för markvågsstörning låg omkring 3 km från sändarstationen medan för större stationer, t. ex. för rymdvågsstörning kunde det röra sig upp flera 1000 km ifrån. Alla störsändare hade på något sätt någon unik signal som gjorde att man kunde känna igen vilken station det var, genom krysspejling kunna få en uppfattning om var störsändaren kunde befinna sig. Avlyssningsstationen lyssnade efter västerländsk radio att störa, ringde upp sändarstationen på en särskild telefonlinje och gav order att starta. Oftast tog det någon minut, ibland upp till 30 min innan störsändningen kom igång. Alla anställda lydde under en avdelning inom KGB som i sin tur av underordnad en hemlig avdelning hos Kommuniktionsdepartementet. Kommuniktationsdepartementet försåg störsändarna med vilka frekvenser och programinformation att störa. Om den lokala störsändaren var upptagen, var ordern att ringa upp en rymdvågsstörsändare för störsändning på den aktuella frekvensen.

I de mindre sovjetrepublikerna kunde det finnas åtminstone 5 störsändare per stad. Med Michail I de mindre sovjetrepublikerna kunde det finnas åtminstone 5 störsändare per stad. Med Michail Gorbatjovs intåg på den politiska scenen kom störsändingen att förändras totalt. Troligen genom ett politiskt beslut i Politbyrån kom ett direktiv att kl. 21 Moskvatid (midnatt UTC) den 30: e november 1988 skall störsänding upphöra! En närmare 40 -årig epok hade avslutats. Kort där efter tystande alla störsändare i hela forna Östblocket. Mellan 2500 -3000 sändare släcktes ned.

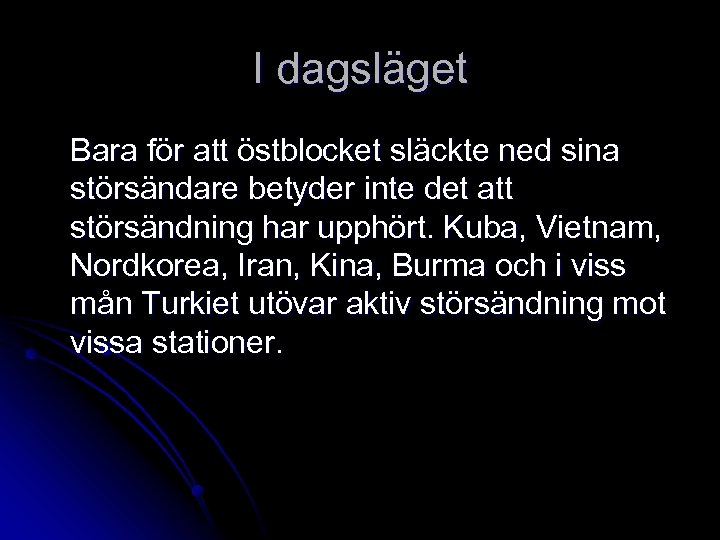

I dagsläget Bara för att östblocket släckte ned sina störsändare betyder inte det att I dagsläget Bara för att östblocket släckte ned sina störsändare betyder inte det att störsändning har upphört. Kuba, Vietnam, Nordkorea, Iran, Kina, Burma och i viss mån Turkiet utövar aktiv störsändning mot vissa stationer.

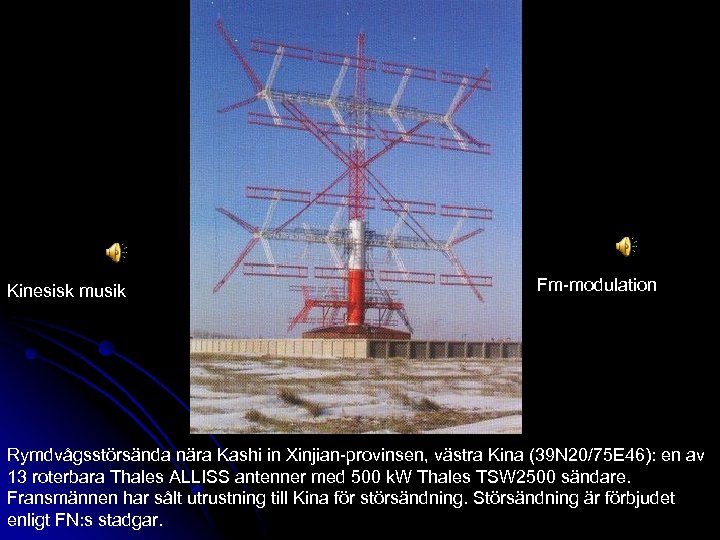

Kinesisk musik Fm-modulation Rymdvågsstörsända nära Kashi in Xinjian-provinsen, västra Kina (39 N 20/75 E Kinesisk musik Fm-modulation Rymdvågsstörsända nära Kashi in Xinjian-provinsen, västra Kina (39 N 20/75 E 46): en av 13 roterbara Thales ALLISS antenner med 500 k. W Thales TSW 2500 sändare. Fransmännen har sålt utrustning till Kina för störsändning. Störsändning är förbjudet enligt FN: s stadgar.

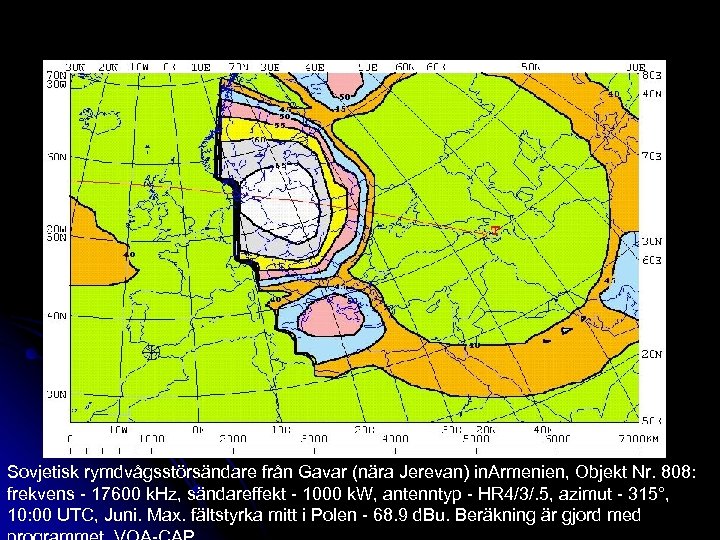

Sovjetisk rymdvågsstörsändare från Gavar (nära Jerevan) in. Armenien, Objekt Nr. 808: frekvens - 17600 Sovjetisk rymdvågsstörsändare från Gavar (nära Jerevan) in. Armenien, Objekt Nr. 808: frekvens - 17600 k. Hz, sändareffekt - 1000 k. W, antenntyp - HR 4/3/. 5, azimut - 315°, 10: 00 UTC, Juni. Max. fältstyrka mitt i Polen - 68. 9 d. Bu. Beräkning är gjord med

RFE/RL. s Polska service, utsändning från Gloria (nära Lissabon) i Portugal: frekvens 17600 k. RFE/RL. s Polska service, utsändning från Gloria (nära Lissabon) i Portugal: frekvens 17600 k. Hz, sändareffekt - 250 k. W, antenntyp - HR 4/4/1, azimuth - 45°, 10: 00 UTC, Juni. Max. fältstyrka mitt i Polen - 62. 8 d. Bu. Beräkning gjort med programmet VOA CAP.
