Радиально-сверлильные станки. Выполнил: студент МГГУ группа ТМ-13 Кучин Д. Д. Преподаватель: Сизова Е. И. Радиально-сверлильные станки. Выполнил: студент МГГУ группа ТМ-13 Кучин Д. Д. Преподаватель: Сизова Е. И. . Москва 2014 г

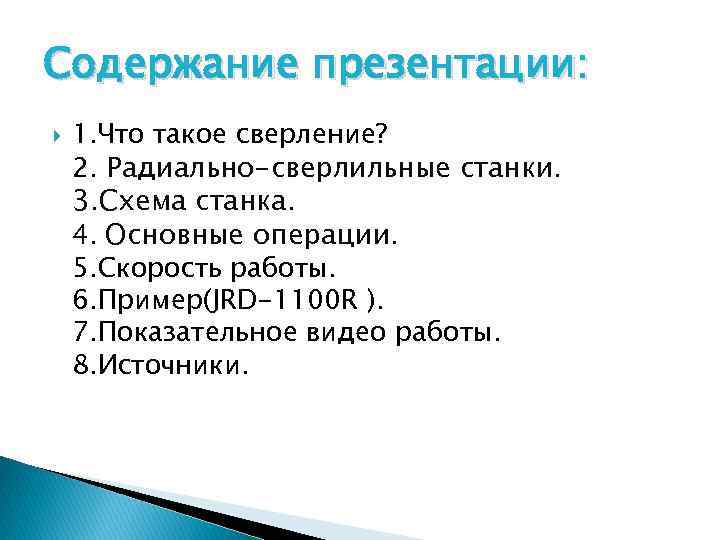

Содержание презентации: 1. Что такое сверление? 2. Радиально-сверлильные станки. 3. Схема станка. 4. Основные Содержание презентации: 1. Что такое сверление? 2. Радиально-сверлильные станки. 3. Схема станка. 4. Основные операции. 5. Скорость работы. 6. Пример(JRD-1100 R ). 7. Показательное видео работы. 8. Источники.

Что такое СВЕРЛЕНИЕ ? Сверление — вид механической обработки материалов резанием, при котором с Что такое СВЕРЛЕНИЕ ? Сверление — вид механической обработки материалов резанием, при котором с помощью специального вращающегося режущего инструмента получают отверстия различного диаметра и глубины, или многогранные отверстия различного сечения и глубины.

Радиально-сверлильные станки – один из наиболее широко используемых типов оборудования, применяемого как в единичном, Радиально-сверлильные станки – один из наиболее широко используемых типов оборудования, применяемого как в единичном, так и в мелко -, средне- и крупносерийном производстве.

Размещение органов управления радиальносверлильного станка (2 А 55). Размещение органов управления радиальносверлильного станка (2 А 55).

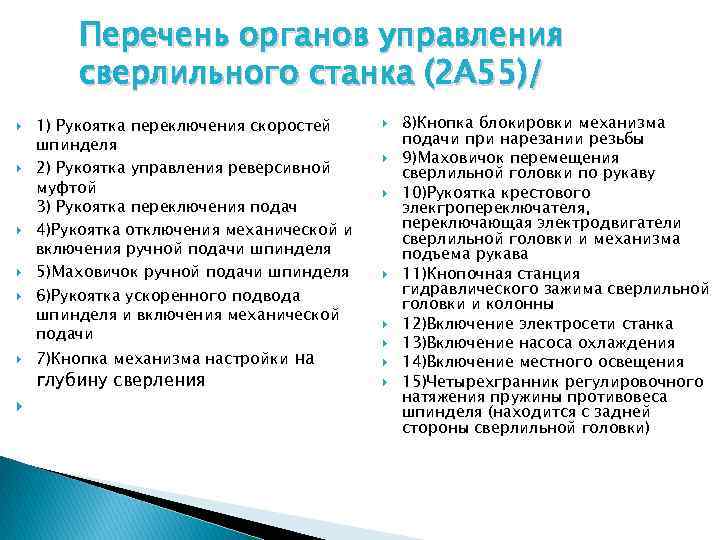

Перечень органов управления сверлильного станка (2 А 55)/ 1) Рукоятка переключения скоростей шпинделя 2) Перечень органов управления сверлильного станка (2 А 55)/ 1) Рукоятка переключения скоростей шпинделя 2) Рукоятка управления реверсивной муфтой 3) Рукоятка переключения подач 4)Рукоятка отключения механической и включения ручной подачи шпинделя 5)Маховичок ручной подачи шпинделя 6)Рукоятка ускоренного подвода шпинделя и включения механической подачи 7)Кнопка механизма настройки на глубину сверления 8)Кнопка блокировки механизма подачи при нарезании резьбы 9)Маховичок перемещения сверлильной головки по рукаву 10)Рукоятка крестового элекгропереключателя, переключающая электродвигатели сверлильной головки и механизма подъема рукава 11)Кнопочная станция гидравлического зажима сверлильной головки и колонны 12)Включение электросети станка 13)Включение насоса охлаждения 14)Включение местного освещения 15)Четырехгранник регулировочного натяжения пружины противовеса шпинделя (находится с задней стороны сверлильной головки)

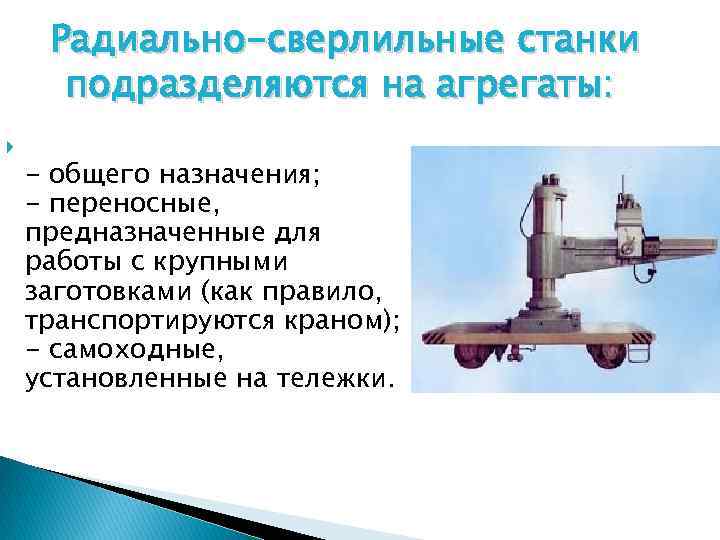

Радиально-сверлильные станки подразделяются на агрегаты: - общего назначения; - переносные, предназначенные для работы с Радиально-сверлильные станки подразделяются на агрегаты: - общего назначения; - переносные, предназначенные для работы с крупными заготовками (как правило, транспортируются краном); - самоходные, установленные на тележки.

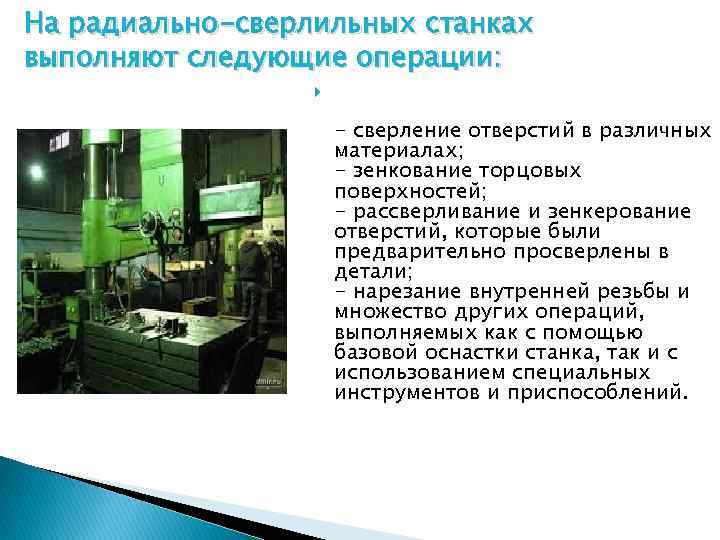

На радиально-сверлильных станках выполняют следующие операции: - сверление отверстий в различных материалах; - зенкование На радиально-сверлильных станках выполняют следующие операции: - сверление отверстий в различных материалах; - зенкование торцовых поверхностей; - рассверливание и зенкерование отверстий, которые были предварительно просверлены в детали; - нарезание внутренней резьбы и множество других операций, выполняемых как с помощью базовой оснастки станка, так и с использованием специальных инструментов и приспособлений.

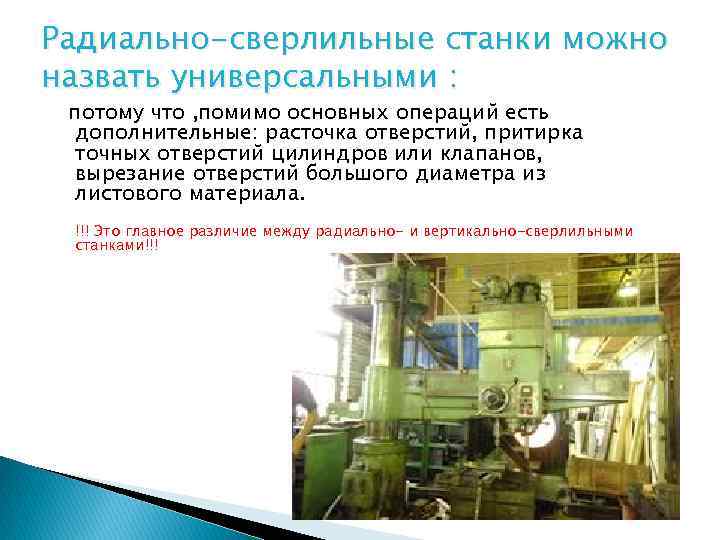

Радиально-сверлильные станки можно назвать универсальными : потому что , помимо основных операций есть дополнительные: Радиально-сверлильные станки можно назвать универсальными : потому что , помимо основных операций есть дополнительные: расточка отверстий, притирка точных отверстий цилиндров или клапанов, вырезание отверстий большого диаметра из листового материала. !!! Это главное различие между радиально- и вертикально-сверлильными станками!!!

Радиально-сверлильные станки основные параметры: - мощность; - максимальный условный диаметр сверления; - вылет шпинделя; Радиально-сверлильные станки основные параметры: - мощность; - максимальный условный диаметр сверления; - вылет шпинделя; - размер конуса шпинделя; - максимальный ход шпинделя; - максимальное расстояние от торца шпинделя до стола и до фундаментной плиты.

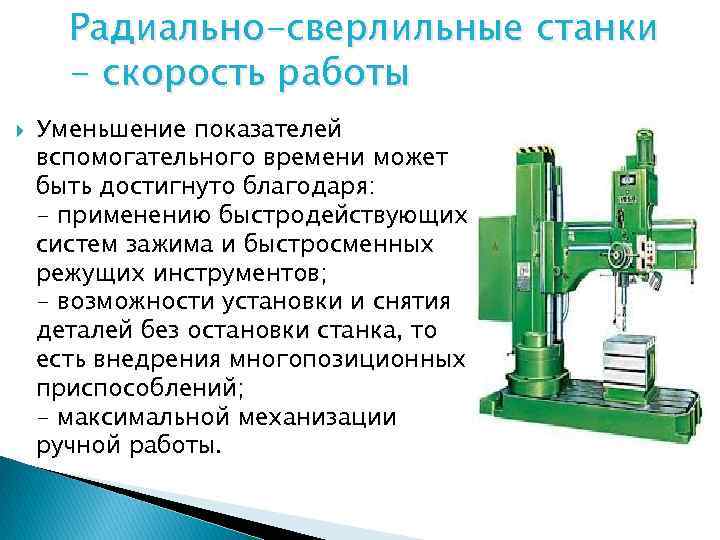

Радиально-сверлильные станки - скорость работы Уменьшение показателей вспомогательного времени может быть достигнуто благодаря: - Радиально-сверлильные станки - скорость работы Уменьшение показателей вспомогательного времени может быть достигнуто благодаря: - применению быстродействующих систем зажима и быстросменных режущих инструментов; - возможности установки и снятия деталей без остановки станка, то есть внедрения многопозиционных приспособлений; - максимальной механизации ручной работы.

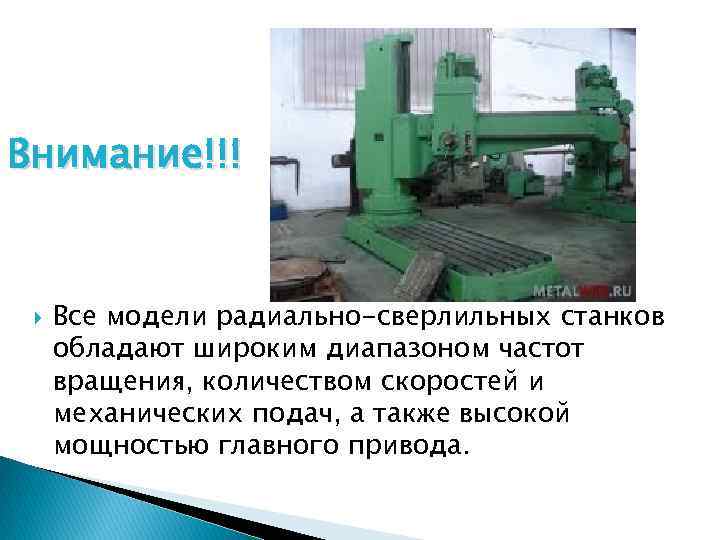

Внимание!!! Все модели радиально-сверлильных станков обладают широким диапазоном частот вращения, количеством скоростей и механических Внимание!!! Все модели радиально-сверлильных станков обладают широким диапазоном частот вращения, количеством скоростей и механических подач, а также высокой мощностью главного привода.

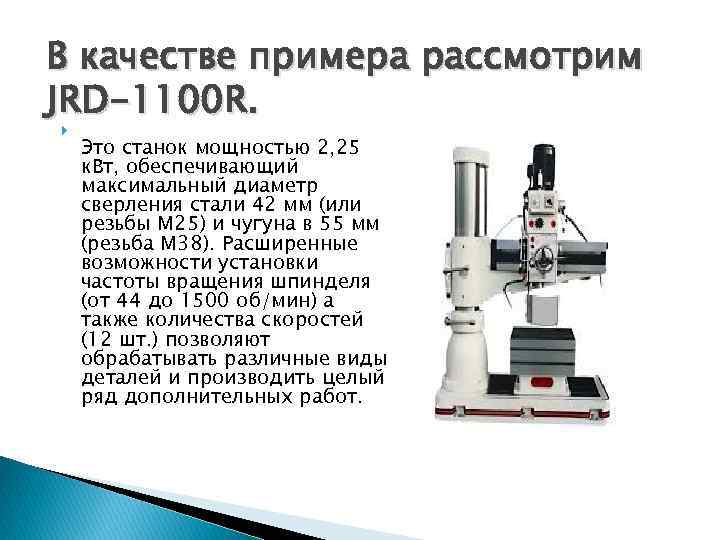

В качестве примера рассмотрим JRD-1100 R. Это станок мощностью 2, 25 к. Вт, обеспечивающий В качестве примера рассмотрим JRD-1100 R. Это станок мощностью 2, 25 к. Вт, обеспечивающий максимальный диаметр сверления стали 42 мм (или резьбы М 25) и чугуна в 55 мм (резьба М 38). Расширенные возможности установки частоты вращения шпинделя (от 44 до 1500 об/мин) а также количества скоростей (12 шт. ) позволяют обрабатывать различные виды деталей и производить целый ряд дополнительных работ.

Сейчас посмотрим видео как работает радиальносверлильный станок. Сейчас посмотрим видео как работает радиальносверлильный станок.

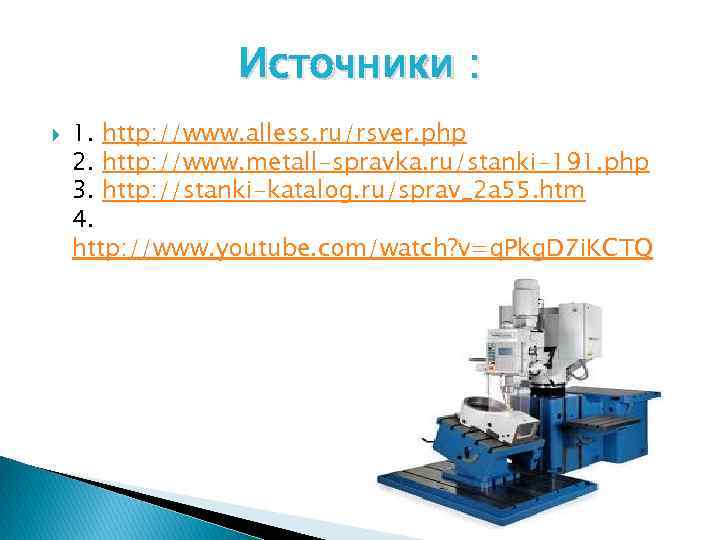

Источники : 1. http: //www. alless. ru/rsver. php 2. http: //www. metall-spravka. ru/stanki-191. php Источники : 1. http: //www. alless. ru/rsver. php 2. http: //www. metall-spravka. ru/stanki-191. php 3. http: //stanki-katalog. ru/sprav_2 a 55. htm 4. http: //www. youtube. com/watch? v=q. Pkg. D 7 i. KCTQ
