Радиационно-химическая разведка и контроль в ЛУ и на ЭМЭ Экспертиза воды и продовольствия Епифанцев Александр Владимирович

Основы оценки радиационнохимической обстановки Радиационно-химическая обстановка, складывающаяся применении противником ЯО, ХО, авариях на АЭС и химпредприятиях, и обусловленная радиационным и химическим заражением войск, населения, вооружения, военной техники, народнохозяйственных объектов, местности, водоемов и воздуха. Радиационно-химическое заражение наличие РВ и ТХВ на кожных покровах, обмундировании, средствах защиты, на местности, вооружении и военной технике и пр. , а также в воздухе и открытых источниках воды в количествах, создающих опасность поражения незащищенного л/с в течение определенного времени. 2

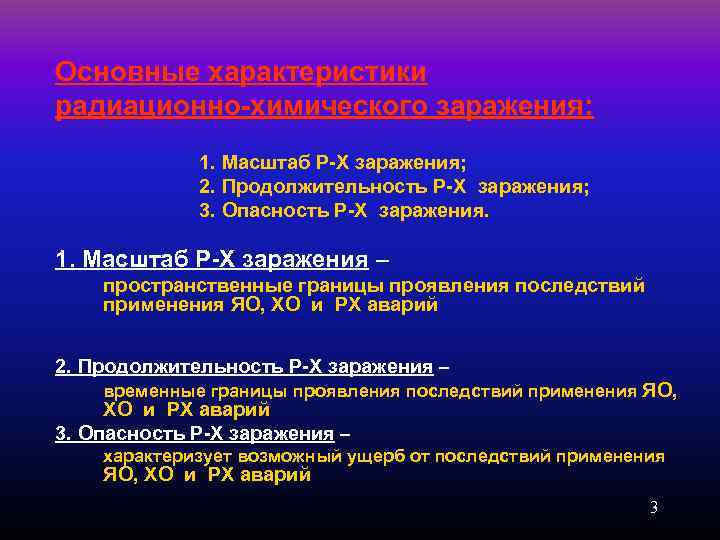

Основные характеристики радиационно-химического заражения: 1. Масштаб Р-Х заражения; 2. Продолжительность Р-Х заражения; 3. Опасность Р-Х заражения. 1. Масштаб Р-Х заражения – пространственные границы проявления последствий применения ЯО, ХО и РХ аварий 2. Продолжительность Р-Х заражения – временные границы проявления последствий применения ЯО, ХО и РХ аварий 3. Опасность Р-Х заражения – характеризует возможный ущерб от последствий применения ЯО, ХО и РХ аварий 3

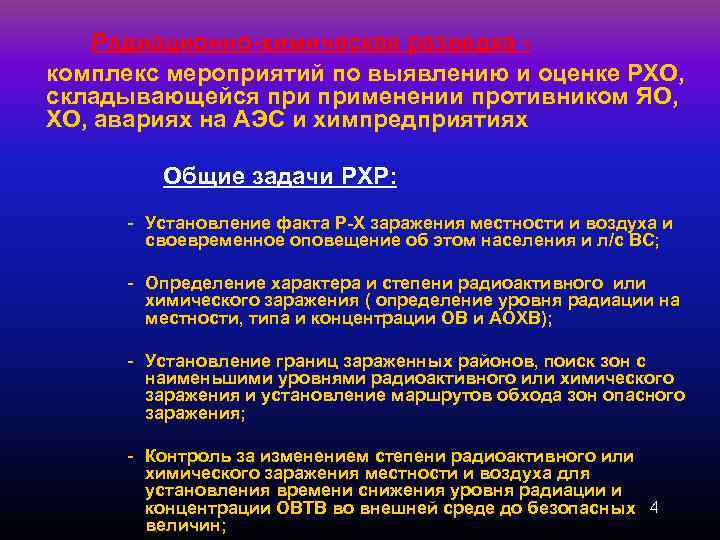

Радиационно-химическая разведка комплекс мероприятий по выявлению и оценке РХО, складывающейся применении противником ЯО, ХО, авариях на АЭС и химпредприятиях Общие задачи РХР: - Установление факта Р-Х заражения местности и воздуха и своевременное оповещение об этом населения и л/с ВС; - Определение характера и степени радиоактивного или химического заражения ( определение уровня радиации на местности, типа и концентрации ОВ и АОХВ); - Установление границ зараженных районов, поиск зон с наименьшими уровнями радиоактивного или химического заражения и установление маршрутов обхода зон опасного заражения; - Контроль за изменением степени радиоактивного или химического заражения местности и воздуха для установления времени снижения уровня радиации и концентрации ОВТВ во внешней среде до безопасных 4 величин;

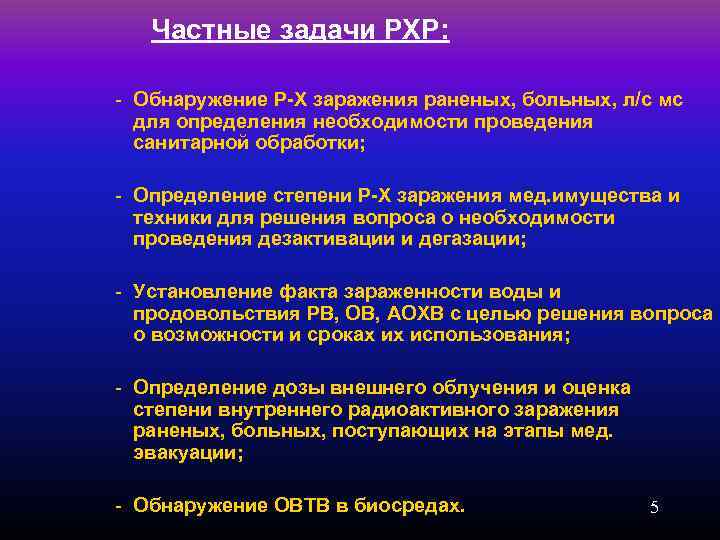

Частные задачи РХР: - Обнаружение Р-Х заражения раненых, больных, л/с мс для определения необходимости проведения санитарной обработки; - Определение степени Р-Х заражения мед. имущества и техники для решения вопроса о необходимости проведения дезактивации и дегазации; - Установление факта зараженности воды и продовольствия РВ, ОВ, АОХВ с целью решения вопроса о возможности и сроках их использования; - Определение дозы внешнего облучения и оценка степени внутреннего радиоактивного заражения раненых, больных, поступающих на этапы мед. эвакуации; - Обнаружение ОВТВ в биосредах. 5

Средства и методы радиационной разведки и контроля Радиационная разведка – комплекс мероприятий, направленных на обнаружение и оценку уровня воздействия ИИ на население при ЧС или при ведении боевых действий Методы радиационной разведки: Радиометрия – обнаружение и количественная оценка содержания РВ в различных объектах и на различных поверхностях. Дозиметрический контроль – оценка уровня дозовых нагрузок ИИ на население (персонал) 6

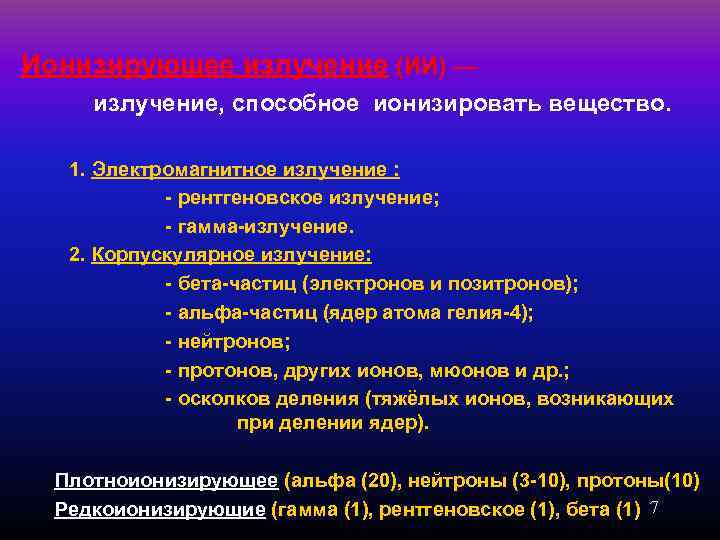

Ионизирующее излучение (ИИ) — излучение, способное ионизировать вещество. 1. Электромагнитное излучение : - рентгеновское излучение; - гамма-излучение. 2. Корпускулярное излучение: - бета-частиц (электронов и позитронов); - альфа-частиц (ядер атома гелия-4); - нейтронов; - протонов, других ионов, мюонов и др. ; - осколков деления (тяжёлых ионов, возникающих при делении ядер). Плотноионизирующее (альфа (20), нейтроны (3 -10), протоны(10) Редкоионизирующие (гамма (1), рентгеновское (1), бета (1) 7

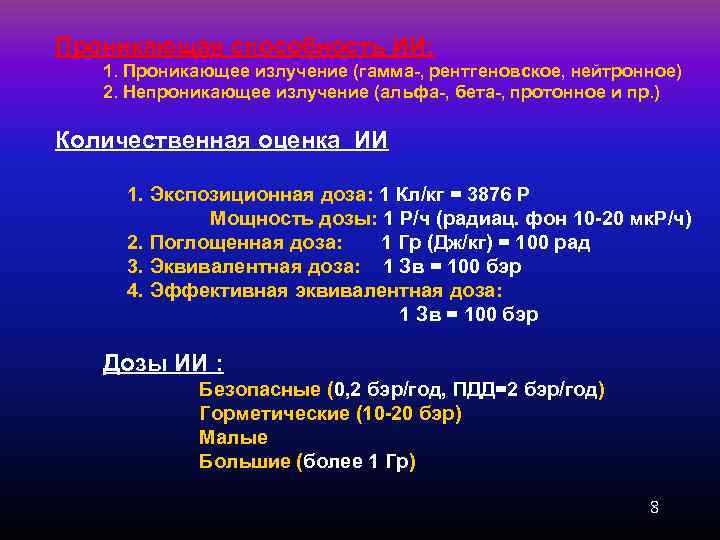

Проникающая способность ИИ: 1. Проникающее излучение (гамма-, рентгеновское, нейтронное) 2. Непроникающее излучение (альфа-, бета-, протонное и пр. ) Количественная оценка ИИ 1. Экспозиционная доза: 1 Кл/кг = 3876 Р Мощность дозы: 1 Р/ч (радиац. фон 10 -20 мк. Р/ч) 2. Поглощенная доза: 1 Гр (Дж/кг) = 100 рад 3. Эквивалентная доза: 1 Зв = 100 бэр 4. Эффективная эквивалентная доза: 1 Зв = 100 бэр Дозы ИИ : Безопасные (0, 2 бэр/год, ПДД=2 бэр/год) Горметические (10 -20 бэр) Малые Большие (более 1 Гр) 8

Радиационные поражения при внутреннем облучении Инкорпорация РВ – поступление и накопление РВ в организме человека. Радионуклид – нестабильный (радиоактивный) изотоп. В настоящее время известно ~ 1800 нестабильных изотопов Короткоживущие изотопы – Т 1/2 до 10 сут. Долгоживущие изотопы – Т 1/2 более 10 сут. до 1014 лет (Индий-115) Единицы измерения радиоактивности: В СИ : 1 Бк (Беккерель, 1 распад в сек, к. Бк, МБк, ТБк) Несистемная единица : 1 Ки (Кюри, активность 1 г радия) 1 Ки = 3, 7 х1010 Бк; 1 н. Ки = 37 Бк 9

Цель радиационной разведки и дозиметрического контроля – обеспечение радиационной безопасности при возникновении ЧС и ликвидации их последствий. Задачи радиационной разведки: 1. Своевременное оповещение населения (персонала предприятия) о возникновении радиационно-опасной ситуации; 2. Введение режимно-ограничительных мероприятий; 3. Контроль радиационной обстановки при возникновении радиационно-опасных очагов; 4. Защиты персонала аварийно-спасательных формирований; 5. Организация безопасного питания и водоснабжения 6. Защита раненых и больных, находящихся в лечебном учреждении ( на этапах медицинской эвакуации) Задачи дозиметрического контроля: 1. Исключение сверхнормативного (повышенного) облучения – «переоблучения» персонала при проведении аварийноспасательных работ; 2. Оценка и диагностика возможных радиационных поражений 10 при сверхнормативном облучении

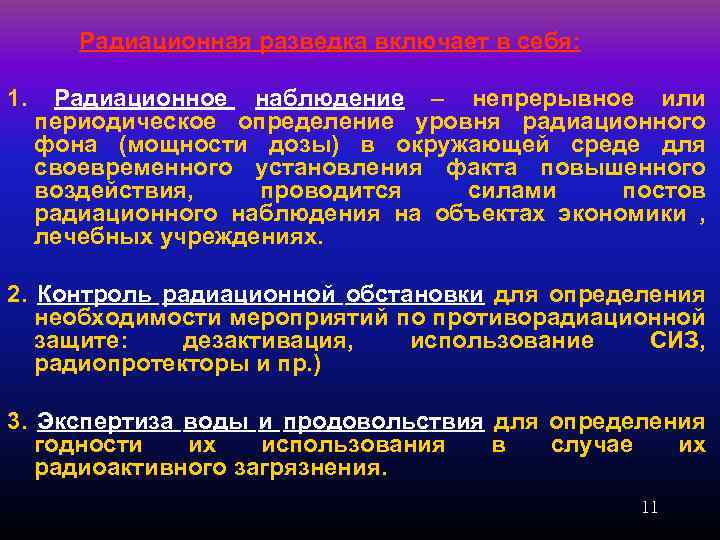

Радиационная разведка включает в себя: 1. Радиационное наблюдение – непрерывное или периодическое определение уровня радиационного фона (мощности дозы) в окружающей среде для своевременного установления факта повышенного воздействия, проводится силами постов радиационного наблюдения на объектах экономики , лечебных учреждениях. 2. Контроль радиационной обстановки для определения необходимости мероприятий по противорадиационной защите: дезактивация, использование СИЗ, радиопротекторы и пр. ) 3. Экспертиза воды и продовольствия для определения годности их использования в случае их радиоактивного загрязнения. 11

Средства радиационной разведки и контроля Для обнаружения и измерения ИИ используются две группы приборов: 1. Измерители мощности доз: 2. - индикаторы радиоактивности - рентгенометры, - радиометры Измерители доз: - дозиметры Методы измерения ИИ в этих приборах: - Ионизационный метод - Химический метод - Фотографический метод - Сцинтилляционный метод - Люминисцентный метод 12

Средства радиационного наблюдения Индикатор-сигнализатор ДП-64 порог - 0, 2 Р/ч Измеритель мощности дозы ИМД-21 (С, Б) 1 - 10 000 Р/ч 13

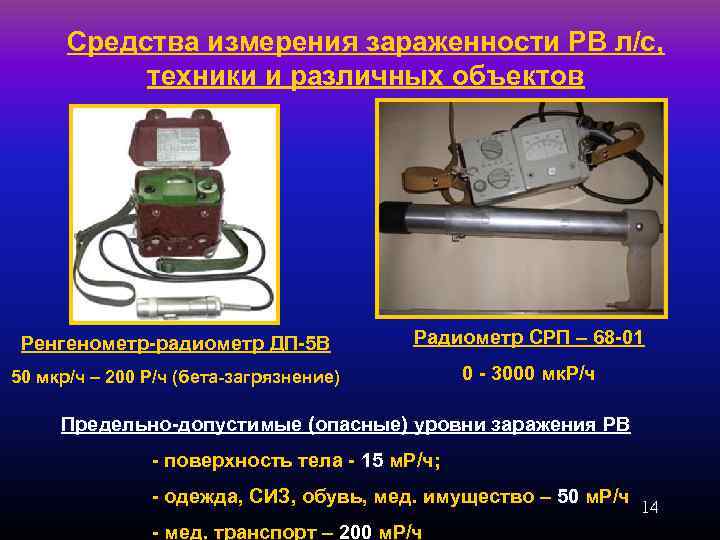

Средства измерения зараженности РВ л/с, техники и различных объектов Ренгенометр-радиометр ДП-5 В Радиометр СРП – 68 -01 50 мкр/ч – 200 Р/ч (бета-загрязнение) 0 - 3000 мк. Р/ч Предельно-допустимые (опасные) уровни заражения РВ - поверхность тела - 15 м. Р/ч; - одежда, СИЗ, обувь, мед. имущество – 50 м. Р/ч - мед. транспорт – 200 м. Р/ч 14

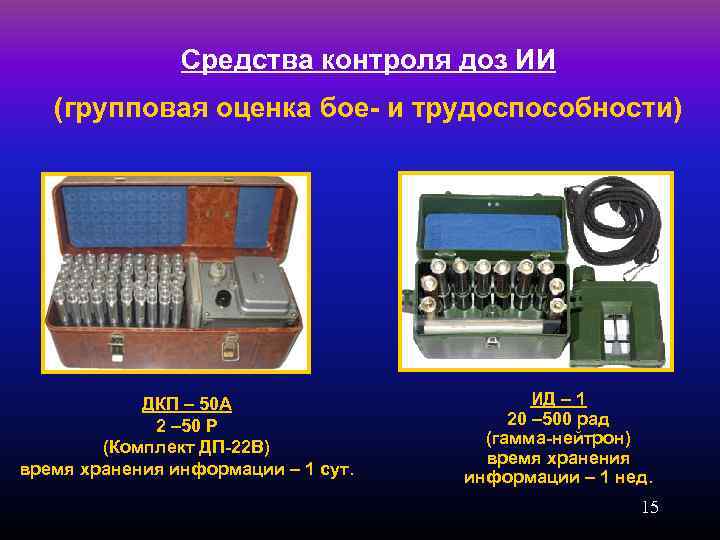

Средства контроля доз ИИ (групповая оценка бое- и трудоспособности) ДКП – 50 А 2 – 50 Р (Комплект ДП-22 В) время хранения информации – 1 сут. ИД – 1 20 – 500 рад (гамма-нейтрон) время хранения информации – 1 нед. 15

Средства контроля доз ИИ (диагностика лучевого поражения) ДП – 70 м 50 – 800 Р (время хранения информации – 1 мес) ИД – 11 10 – 1500 рад (ИУ ГО-32) время хранения (информации – 1 год) Относительность значения данных физической дозиметрии - вид излучения - распределение дозы во времени - распределение дозы в объеме тела - погрешность измерения 16

Экспертиза воды и продовольствия при заражении РВ проводится для определения годности их использования в случае их радиоактивного загрязнения. Этапы экспертизы: 1. Отбор проб 2. Экспресс-анализ (ДП-5 В) 3. Лабораторный контроль (РЛУ) 4. Экспертное заключение - пригодны к употреблению - условно пригодны к употреблению (с ограничением сроков, например, в течение не более 10 сут. - абсолютно непригодно и подлежит уничтожению. 17

Средства и методы химической разведки и контроля Химическая разведка – комплекс мероприятий, направленных на своевременное обнаружение и идентификацию в окружающей среде ТХВ, способных вызвать массовое поражение населения при ЧС или при ведении боевых действий Метод химической разведки: Индикация ТХВ – качественное и количественное обнаружение ТХВ в различных средах и на различных поверхностях. 18

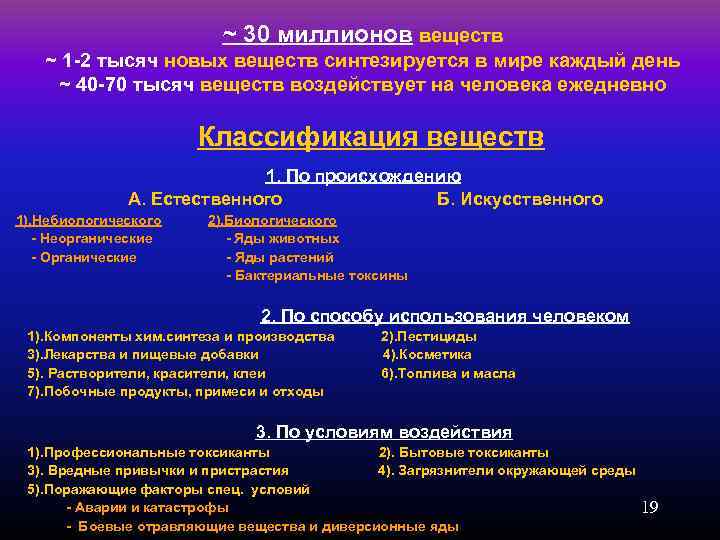

~ 30 миллионов веществ ~ 1 -2 тысяч новых веществ синтезируется в мире каждый день ~ 40 -70 тысяч веществ воздействует на человека ежедневно Классификация веществ 1. По происхождению А. Естественного Б. Искусственного 1). Небиологического - Неорганические - Органические 2). Биологического - Яды животных - Яды растений - Бактериальные токсины 2. По способу использования человеком 1). Компоненты хим. синтеза и производства 3). Лекарства и пищевые добавки 5). Растворители, красители, клеи 7). Побочные продукты, примеси и отходы 2). Пестициды 4). Косметика 6). Топлива и масла 3. По условиям воздействия 1). Профессиональные токсиканты 2). Бытовые токсиканты 3). Вредные привычки и пристрастия 4). Загрязнители окружающей среды 5). Поражающие факторы спец. условий - Аварии и катастрофы - Боевые отравляющие вещества и диверсионные яды 19

Военная токсикологияспециальный вид токсикологии, изучающий токсичность веществ, способных при экстремальных ситуациях военного и мирного времени вызвать групповое или массовое поражение людей, а также токсические процессы, формирование которых у л/с приводит к снижению боеспособности воинских коллективов Отравляющие и высокотоксичные вещества (ОВТВ): 1. Отравляющие вещества (ОВ) и токсины; 2. Сильнодействующие ядовитые вещества (СДЯВ, ТХВ, АОХВ); 3. Пестициды и фитотоксиканты боевого применения; 4. Диверсионные яды; 5. Военно-профессиональные вещества. 20

Принципы классификации ОВ 1. Химическая классификация (по химической структуре: фосфорорганические вещества, цианиды и пр. ) 2. Тактическая классификация (по тактическому предназначению) ОВ смертельного действия - летальные агенты (погибает > 50% пораженных средней степени тяжести в сроки до 3 суток) : ФОВ, цианиды, иприты, фосген и др. ОВ несмертельного действия - временно выводящие из строя - до 6 -8 суток (инкапаситанты: BZ) - кратковременно выводящие из строя - до 1 -2 суток (ирританты: CN, CS, CR и др. ) 3. По скорости наступления эффекта быстродействующие (латентный период –либо отсутствует либо короткий - сек, мин, до 1 часа ) : ирританты, цианиды, ФОВ. медленнодействующие (латентный период – часы, сутки): иприты, BZ, VX, фосген. крайне медленнодействующие (латентный период – несколько суток, недели): ботулотоксин, рицин, диоксин. 21

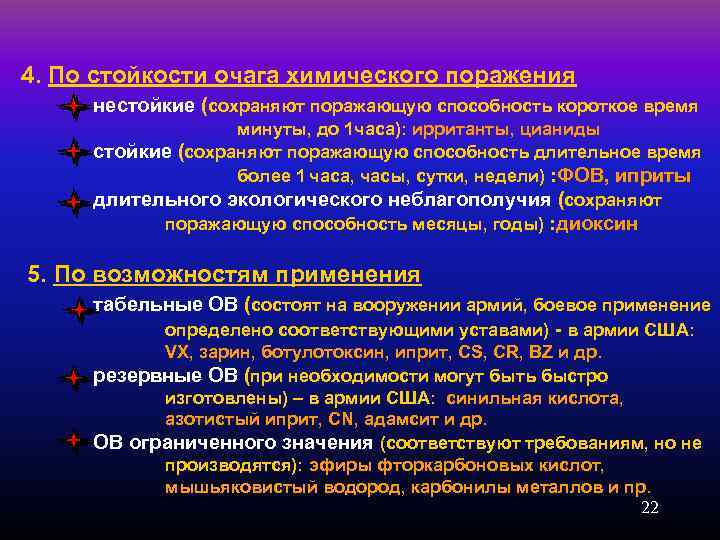

4. По стойкости очага химического поражения нестойкие (сохраняют поражающую способность короткое время минуты, до 1 часа): ирританты, цианиды стойкие (сохраняют поражающую способность длительное время более 1 часа, часы, сутки, недели) : ФОВ, иприты длительного экологического неблагополучия (сохраняют поражающую способность месяцы, годы) : диоксин 5. По возможностям применения табельные ОВ (состоят на вооружении армий, боевое применение определено соответствующими уставами) - в армии США: VX, зарин, ботулотоксин, иприт, CS, CR, BZ и др. резервные ОВ (при необходимости могут быть быстро изготовлены) – в армии США: синильная кислота, азотистый иприт, CN, адамсит и др. ОВ ограниченного значения (соответствуют требованиям, но не производятся): эфиры фторкарбоновых кислот, мышьяковистый водород, карбонилы металлов и пр. 22

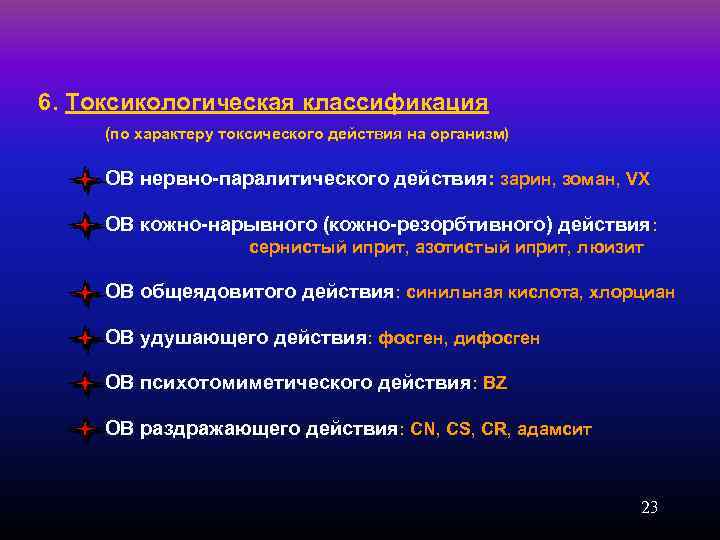

6. Токсикологическая классификация (по характеру токсического действия на организм) ОВ нервно-паралитического действия: зарин, зоман, VX ОВ кожно-нарывного (кожно-резорбтивного) действия: сернистый иприт, азотистый иприт, люизит ОВ общеядовитого действия: синильная кислота, хлорциан ОВ удушающего действия: фосген, дифосген ОВ психотомиметического действия: BZ ОВ раздражающего действия: CN, CS, CR, адамсит 23

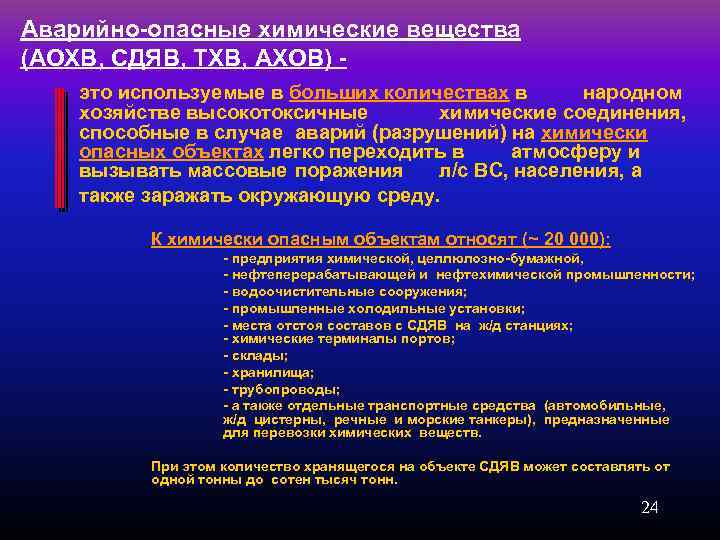

Аварийно-опасные химические вещества (АОХВ, СДЯВ, ТХВ, АХОВ) это используемые в больших количествах в народном хозяйстве высокотоксичные химические соединения, способные в случае аварий (разрушений) на химически опасных объектах легко переходить в атмосферу и вызывать массовые поражения л/с ВС, населения, а также заражать окружающую среду. К химически опасным объектам относят (~ 20 000): - предприятия химической, целлюлозно-бумажной, - нефтеперерабатывающей и нефтехимической промышленности; - водоочистительные сооружения; - промышленные холодильные установки; - места отстоя составов с СДЯВ на ж/д станциях; - химические терминалы портов; - склады; - хранилища; - трубопроводы; - а также отдельные транспортные средства (автомобильные, ж/д цистерны, речные и морские танкеры), предназначенные для перевозки химических веществ. При этом количество хранящегося на объекте СДЯВ может составлять от одной тонны до сотен тысяч тонн. 24

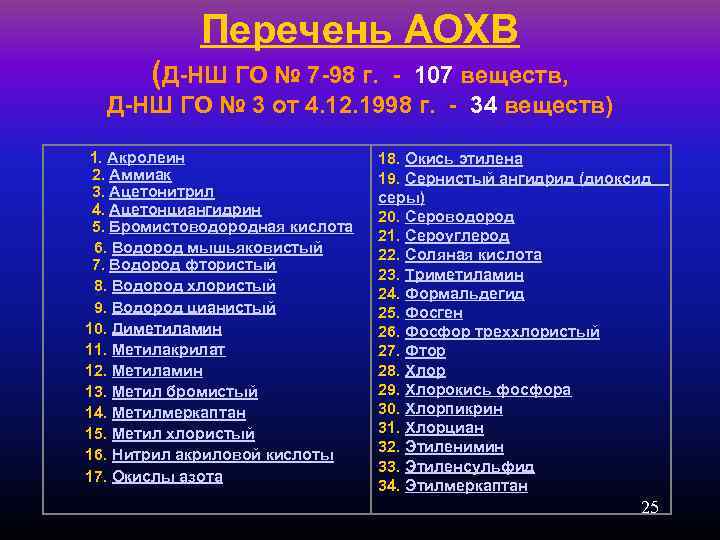

Перечень АОХВ (Д-НШ ГО № 7 -98 г. - 107 веществ, Д-НШ ГО № 3 от 4. 12. 1998 г. - 34 веществ) 1. Акролеин 2. Аммиак 3. Ацетонитрил 4. Ацетонциангидрин 5. Бромистоводородная кислота 6. Водород мышьяковистый 7. Водород фтористый 8. Водород хлористый 9. Водород цианистый 10. Диметиламин 11. Метилакрилат 12. Метиламин 13. Метил бромистый 14. Метилмеркаптан 15. Метил хлористый 16. Нитрил акриловой кислоты 17. Окислы азота 18. Окись этилена 19. Сернистый ангидрид (диоксид серы) 20. Сероводород 21. Сероуглерод 22. Соляная кислота 23. Триметиламин 24. Формальдегид 25. Фосген 26. Фосфор треххлористый 27. Фтор 28. Хлор 29. Хлорокись фосфора 30. Хлорпикрин 31. Хлорциан 32. Этиленимин 33. Этиленсульфид 34. Этилмеркаптан 25

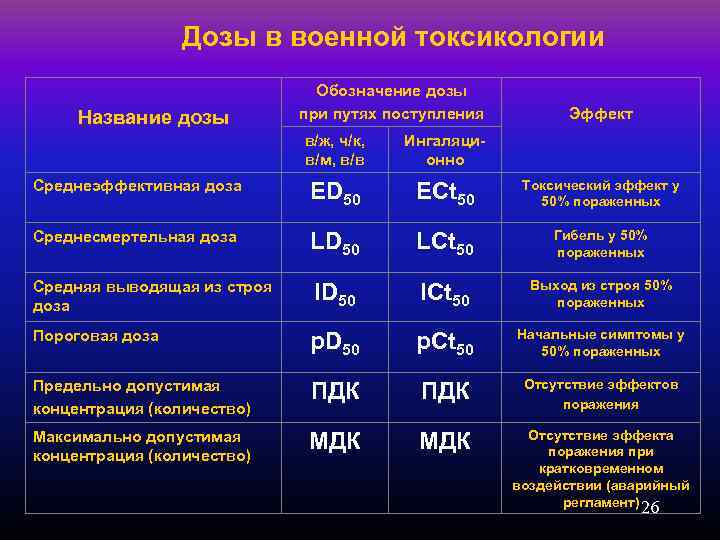

Дозы в военной токсикологии Название дозы Обозначение дозы при путях поступления Эффект в/ж, ч/к, в/м, в/в Ингаляционно Среднеэффективная доза ED 50 ECt 50 Токсический эффект у 50% пораженных Среднесмертельная доза LD 50 LCt 50 Гибель у 50% пораженных Средняя выводящая из строя доза ID 50 ICt 50 Выход из строя 50% пораженных Пороговая доза p. D 50 p. Ct 50 Начальные симптомы у 50% пораженных Предельно допустимая концентрация (количество) ПДК Отсутствие эффектов поражения Максимально допустимая концентрация (количество) МДК Отсутствие эффекта поражения при кратковременном воздействии (аварийный регламент) 26

Цель химической разведки – обеспечение химической безопасности при возникновении ЧС и ликвидации их последствий. Задачи химической разведки: 1. Своевременное оповещение населения (персонала предприятия) о возникновении химически-опасной ситуации; 2. Введение режимно-ограничительных мероприятий; 3. Контроль химической обстановки при возникновении химически-опасных очагов; 4. Защиты персонала аварийно-спасательных формирований; 5. Организация безопасного питания и водоснабжения 6. Защита раненых и больных, находящихся в лечебном учреждении ( на этапах медицинской эвакуации) 27

Химическая разведка включает в себя: 1. Химическое наблюдение – непрерывный или периодический контроль состояния окружающей среды для своевременного установления факта химического загрязнения, проводится силами постов химического наблюдения на объектах экономики, лечебных учреждениях. 2. Контроль химической обстановки для идентификации уровня воздействия ТХВ на население (персонал) , уровня и масштабов загрязнения для определения необходимости мероприятий по противохимической защите: дегазация, использование СИЗ, антидоты и пр. ) 3. Экспертиза воды и продовольствия для определения годности их использования в случае их химического загрязнения. 28

Средства химической разведки и контроля Для обнаружения и идентификации ТХВ используются средств: две группы 1. Средства непрерывного контроля : - индикаторная аэрозольная пленка АП-1, - автоматические газовые сигнализаторы, - автоматические газовые определители, 2. Средства периодического контроля: - химические приборы, - химические лаборатории. Методы индикации ТХВ: - Органолептический метод ( «нюхачи» ) - Физические методы (оптическая плотность, электропроводность) - Физико-химические методы (спектрофотометрия, хроматография) - Химические методы (изменения цвета, появление осадка), - Биохимические методы (скорость ферментативных реакций) - Биологический метод (постановка биопроб на лабораторных животных) 29

Средства непрерывного контроля : - индикаторные аэрозольные пленки АП-1, ИСКВА, - автоматические газовые сигнализаторы, 30

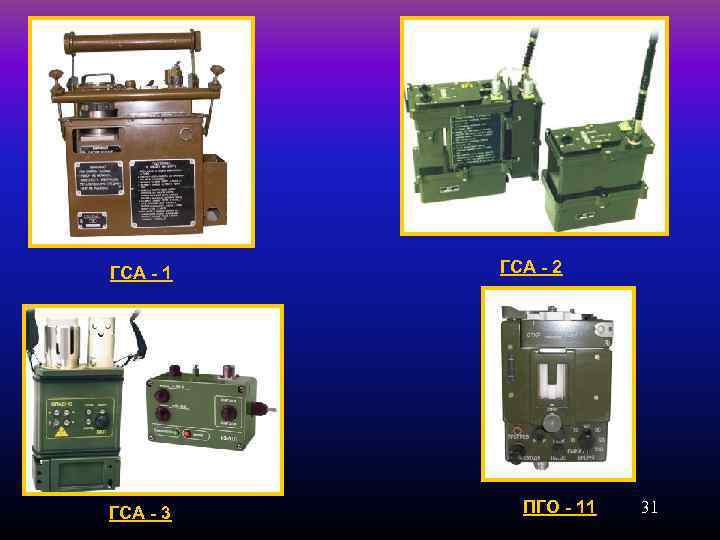

ГСА - 1 ГСА - 3 ГСА - 2 ПГО - 11 31

Средства периодического контроля: ВПХР - мв 32

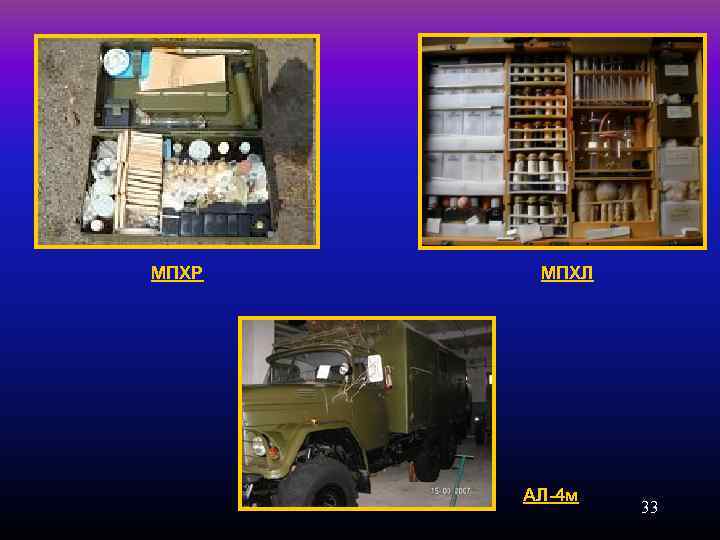

МПХР МПХЛ АЛ-4 м 33

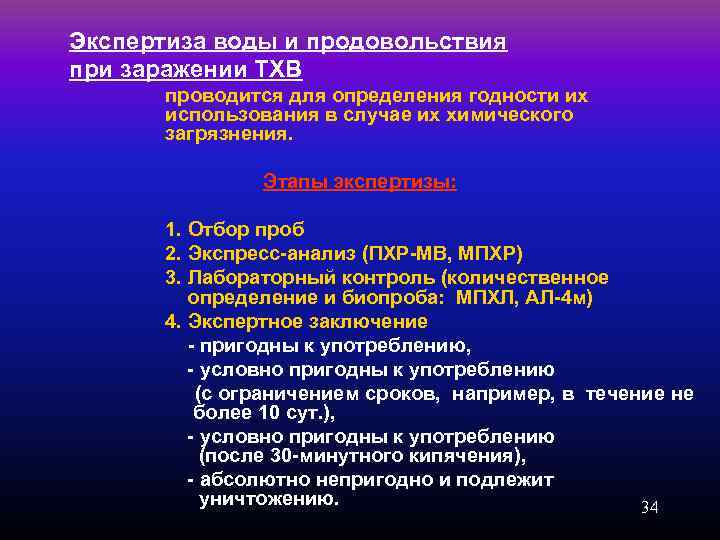

Экспертиза воды и продовольствия при заражении ТХВ проводится для определения годности их использования в случае их химического загрязнения. Этапы экспертизы: 1. Отбор проб 2. Экспресс-анализ (ПХР-МВ, МПХР) 3. Лабораторный контроль (количественное определение и биопроба: МПХЛ, АЛ-4 м) 4. Экспертное заключение - пригодны к употреблению, - условно пригодны к употреблению (с ограничением сроков, например, в течение не более 10 сут. ), - условно пригодны к употреблению (после 30 -минутного кипячения), - абсолютно непригодно и подлежит уничтожению. 34
