Работа со спасательнострахующими устройствами и приспособлениями Кафедра Пожарная

Работа со спасательнострахующими устройствами и приспособлениями Кафедра «Пожарная аварийно-спасательная и физическая подготовка» Григоренко Д. Н. начальник кафедры ПАС и ФП 1

Год основания альпинизма - 1786 год (покорение вершины Альп - Монблан) М. Паккар Ж. Бальма 2

Подъем Петра Телушкина на вершину шпиля Петропавловского собора в Петербурге в 1830 году 3

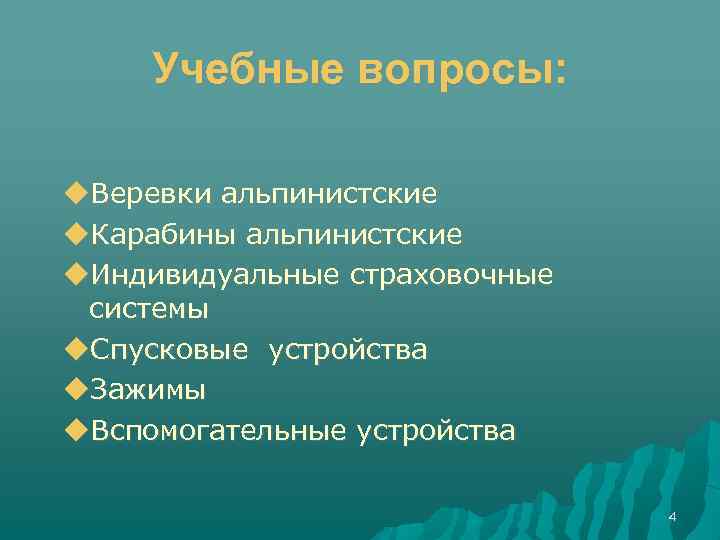

Учебные вопросы: Веревки альпинистские Карабины альпинистские Индивидуальные страховочные системы Спусковые устройства Зажимы Вспомогательные устройства 4

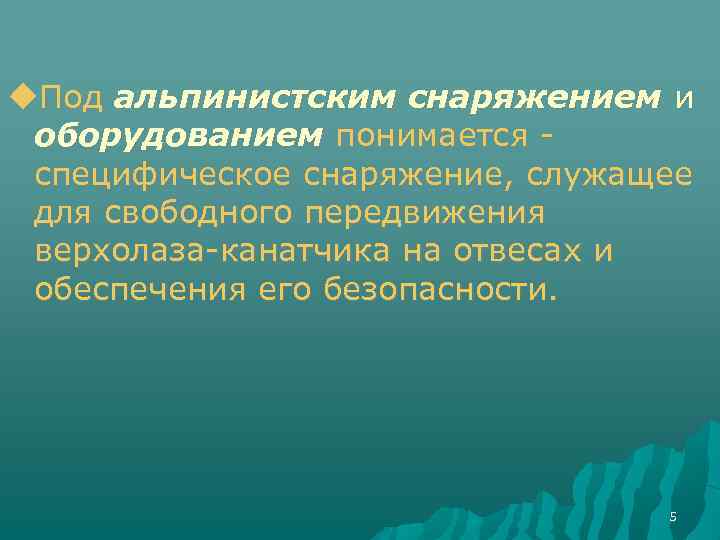

Под альпинистским снаряжением и оборудованием понимается специфическое снаряжение, служащее для свободного передвижения верхолаза-канатчика на отвесах и обеспечения его безопасности. 5

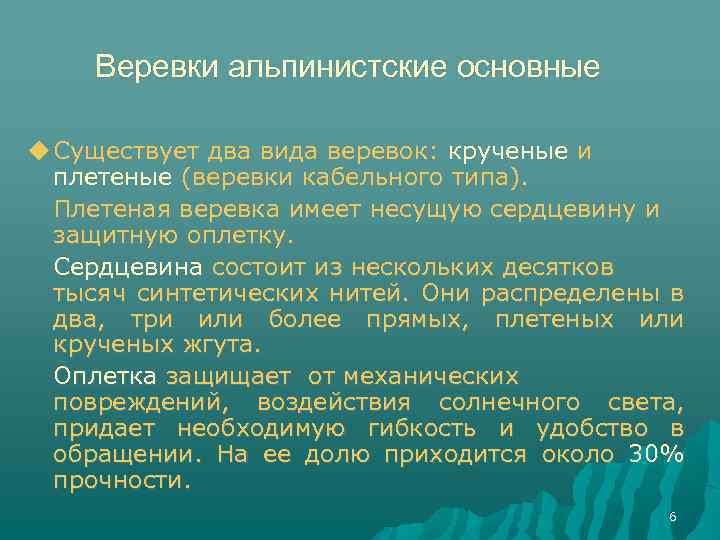

Веревки альпинистские основные Существует два вида веревок: крученые и плетеные (веревки кабельного типа). Плетеная веревка имеет несущую сердцевину и защитную оплетку. Сердцевина состоит из нескольких десятков тысяч синтетических нитей. Они распределены в два, три или более прямых, плетеных или крученых жгута. Оплетка защищает от механических повреждений, воздействия солнечного света, придает необходимую гибкость и удобство в обращении. На ее долю приходится около 30% прочности. 6

Поколения альпинистских веревок 1 поколение – состояла из растительного материала – манильской пеньки (волокна производились из черешков листьев) 2 поколение – льняная веревка, имела крайне малое удлинение, невысокую энергоемкость и короткий срок службы 3 поколение – изобретение в конце 30 -х г. г. Изготавливалась из синтетического нейлона. Эти веревки были намного легче пеньковых. При испытаниях по системе UIAA выдерживали не более двух рывков. 4 поколение – с 50 -х гг. веревка приобретает не только конструктивные, но и внешние изменения. Ядро веревки из сдвоенного нейлонового волокна, образующий своеобразный футляр, оплетку (чехол, рубашка-сленг) 5 поколение – в 80 -х гг. минувшего века стала временем рождения 5 -го поколения веревок, качественного нового и надежного. Качество современных альпинистских веревок оценивается не по статической прочности на разрыв, а по их эластичности и способности амортизировать динамический рывок. 7

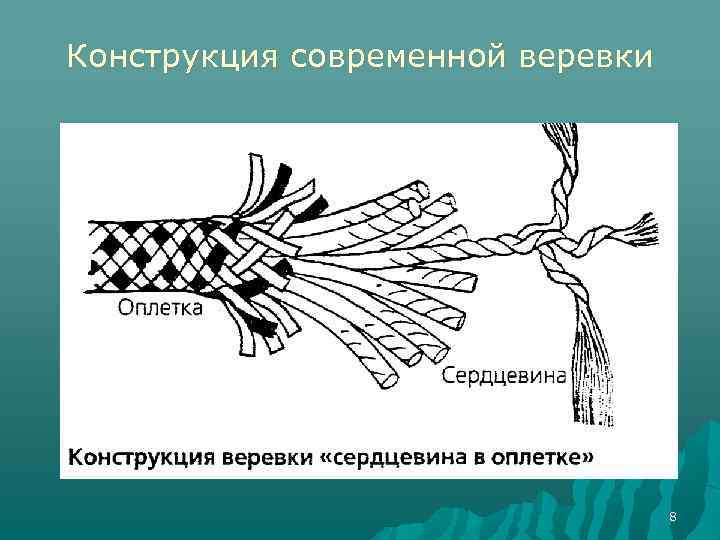

Конструкция современной веревки 8

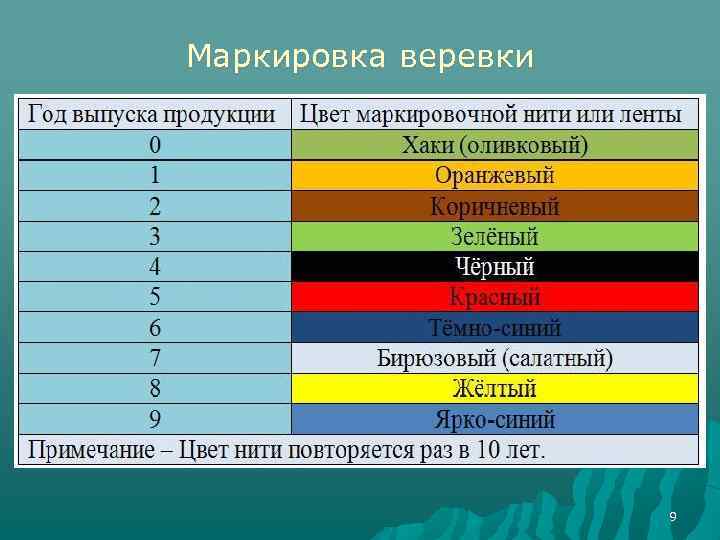

Маркировка веревки 9

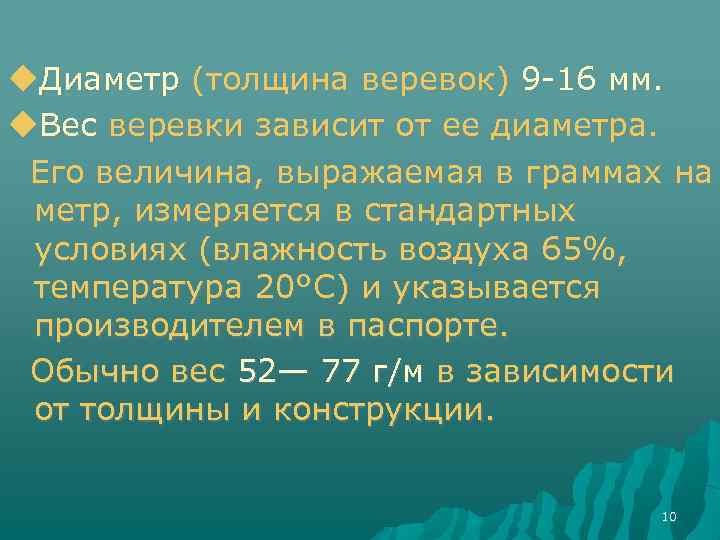

Диаметр (толщина веревок) 9 -16 мм. Вес веревки зависит от ее диаметра. Его величина, выражаемая в граммах на метр, измеряется в стандартных условиях (влажность воздуха 65%, температура 20°С) и указывается производителем в паспорте. Обычно вес 52— 77 г/м в зависимости от толщины и конструкции. 10

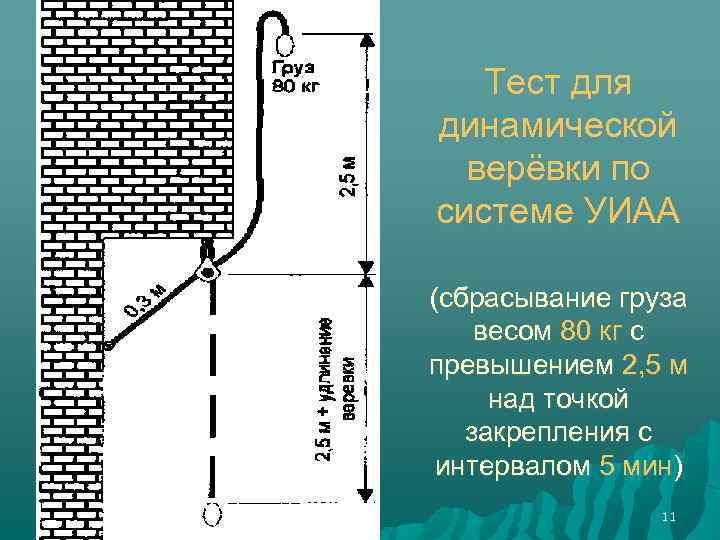

Тест для динамической верёвки по системе УИАА (сбрасывание груза весом 80 кг с превышением 2, 5 м над точкой закрепления с интервалом 5 мин) 11

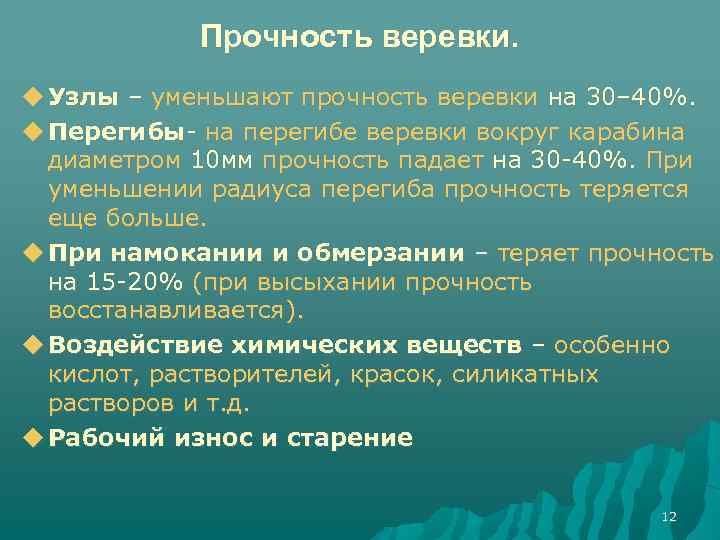

Прочность веревки. Узлы – уменьшают прочность веревки на 30– 40%. Перегибы- на перегибе веревки вокруг карабина диаметром 10 мм прочность падает на 30 -40%. При уменьшении радиуса перегиба прочность теряется еще больше. При намокании и обмерзании – теряет прочность на 15 -20% (при высыхании прочность восстанавливается). Воздействие химических веществ – особенно кислот, растворителей, красок, силикатных растворов и т. д. Рабочий износ и старение 12

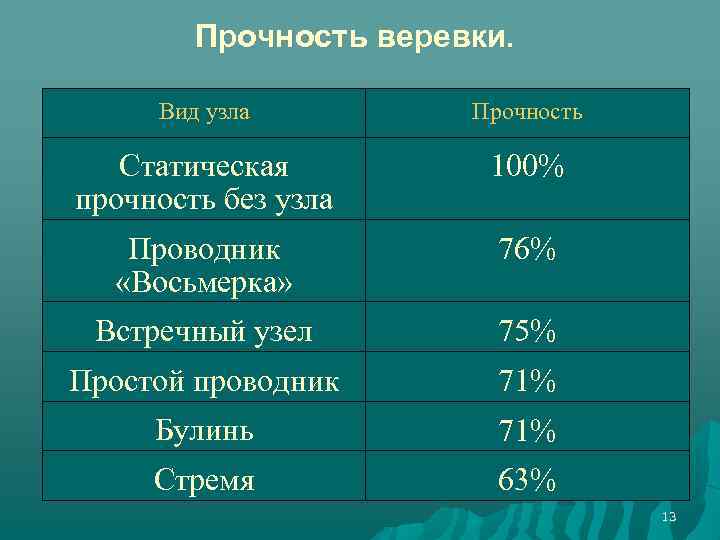

Прочность веревки. Вид узла Прочность Статическая прочность без узла 100% Проводник «Восьмерка» 76% Встречный узел 75% Простой проводник 71% Булинь 71% Стремя 63% 13

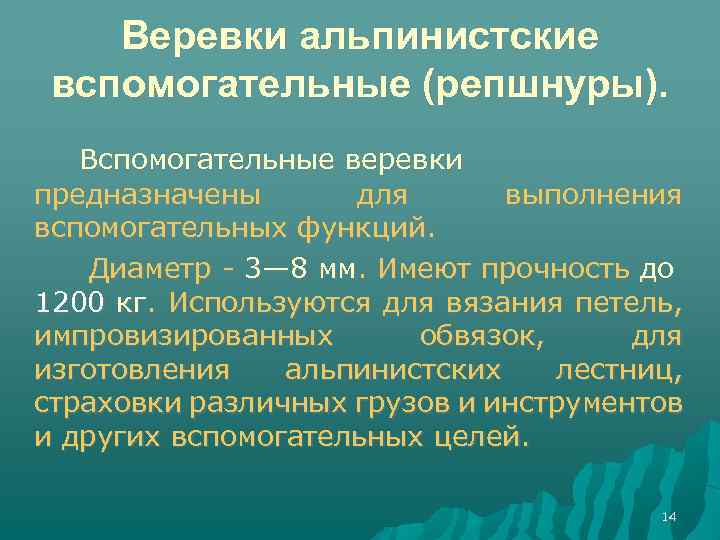

Веревки альпинистские вспомогательные (репшнуры). Вспомогательные веревки предназначены для выполнения вспомогательных функций. Диаметр - 3— 8 мм. Имеют прочность до 1200 кг. Используются для вязания петель, импровизированных обвязок, для изготовления альпинистских лестниц, страховки различных грузов и инструментов и других вспомогательных целей. 14

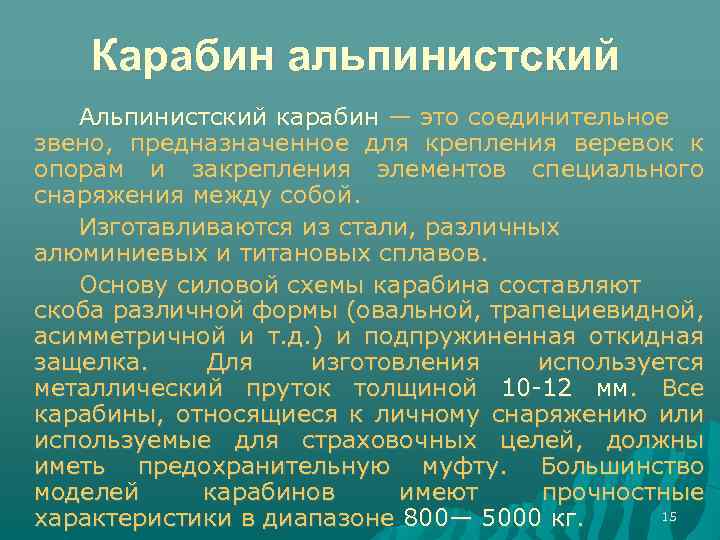

Карабин альпинистский Альпинистский карабин — это соединительное звено, предназначенное для крепления веревок к опорам и закрепления элементов специального снаряжения между собой. Изготавливаются из стали, различных алюминиевых и титановых сплавов. Основу силовой схемы карабина составляют скоба различной формы (овальной, трапециевидной, асимметричной и т. д. ) и подпружиненная откидная защелка. Для изготовления используется металлический пруток толщиной 10 -12 мм. Все карабины, относящиеся к личному снаряжению или используемые для страховочных целей, должны иметь предохранительную муфту. Большинство моделей карабинов имеют прочностные 15 характеристики в диапазоне 800— 5000 кг.

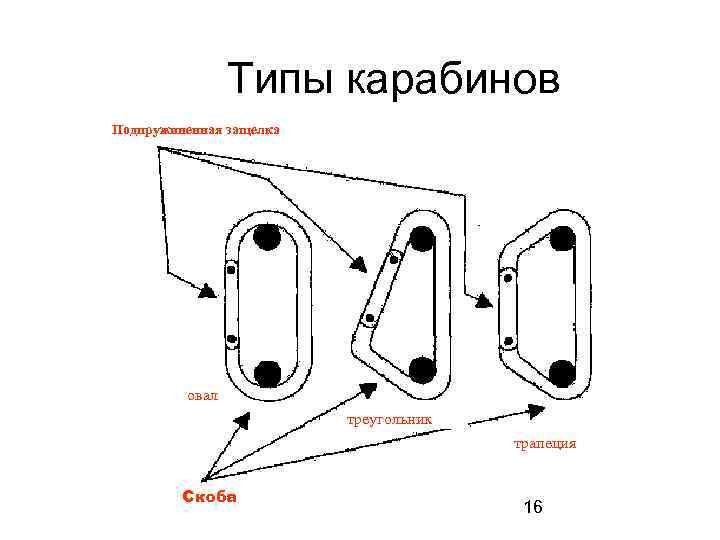

Типы карабинов Подпружиненная защелка овал треугольник трапеция Скоба 16

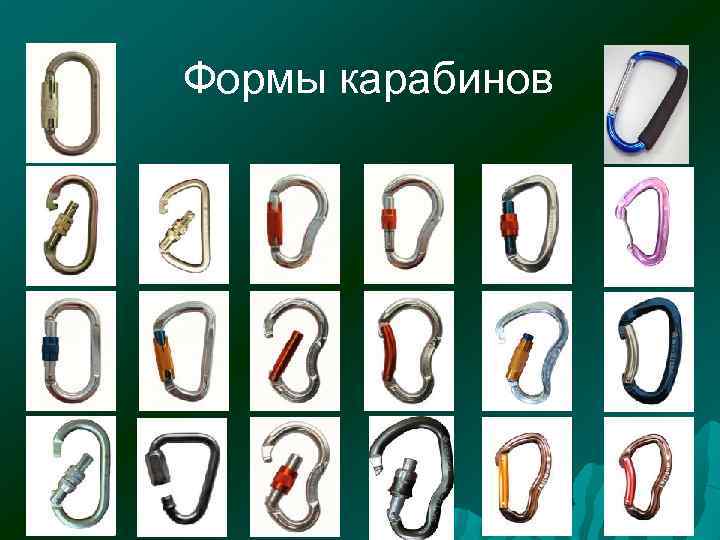

Формы карабинов 17

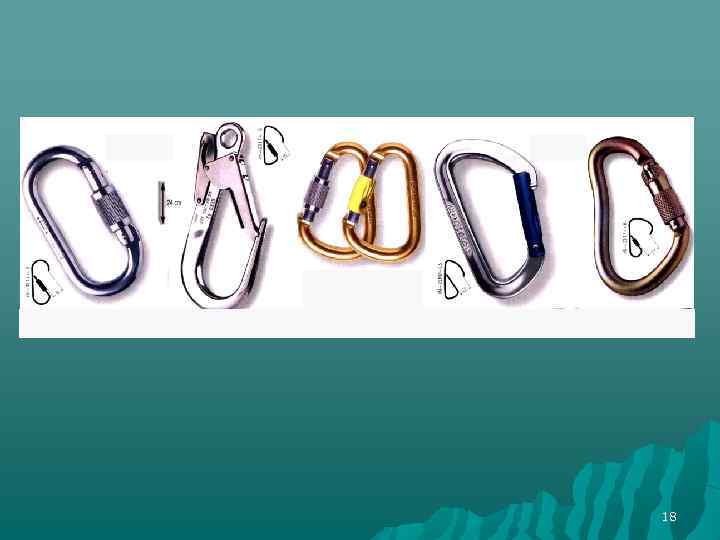

18

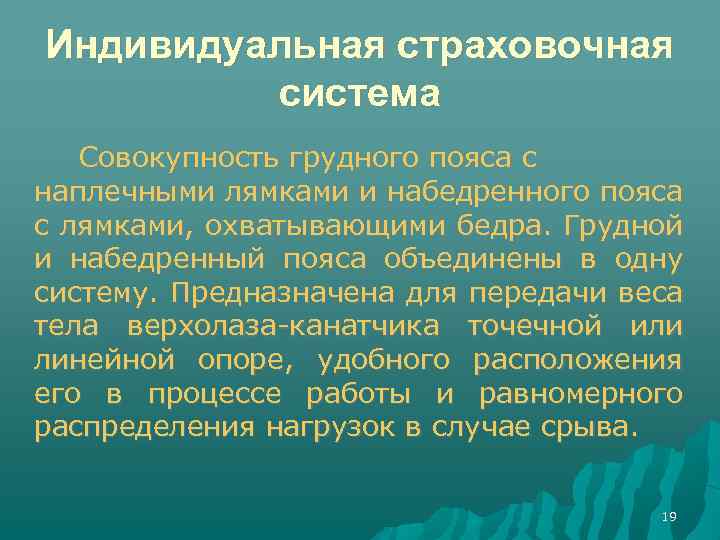

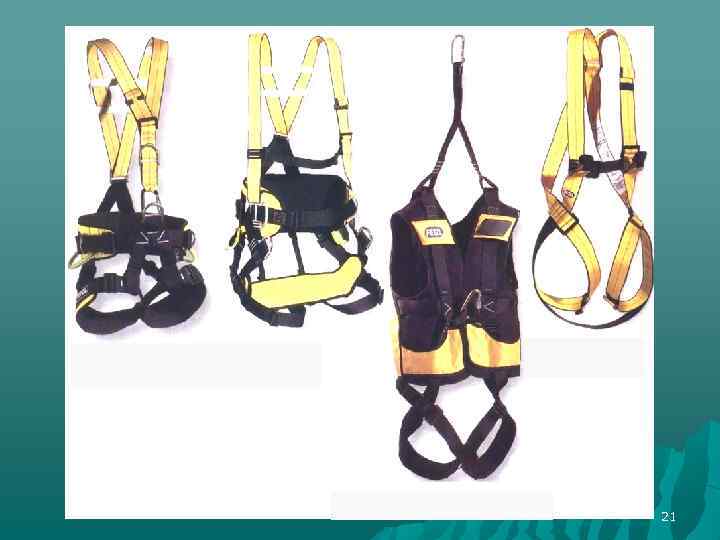

Индивидуальная страховочная система Совокупность грудного пояса с наплечными лямками и набедренного пояса с лямками, охватывающими бедра. Грудной и набедренный пояса объединены в одну систему. Предназначена для передачи веса тела верхолаза-канатчика точечной или линейной опоре, удобного расположения его в процессе работы и равномерного распределения нагрузок в случае срыва. 19

20

21

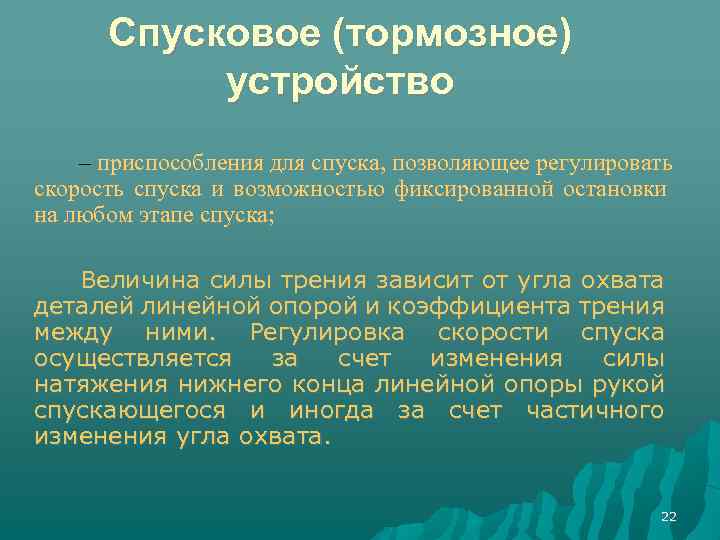

Спусковое (тормозное) устройство – приспособления для спуска, позволяющее регулировать скорость спуска и возможностью фиксированной остановки на любом этапе спуска; Величина силы трения зависит от угла охвата деталей линейной опорой и коэффициента трения между ними. Регулировка скорости спуска осуществляется за счет изменения силы натяжения нижнего конца линейной опоры рукой спускающегося и иногда за счет частичного изменения угла охвата. 22

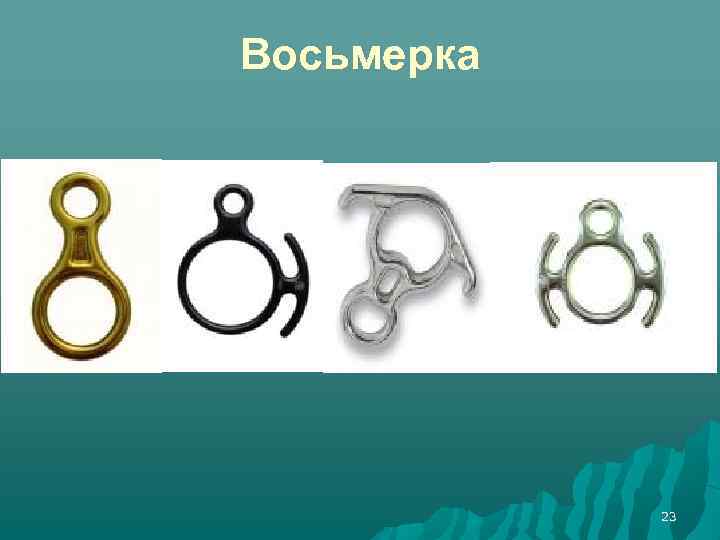

Восьмерка 23

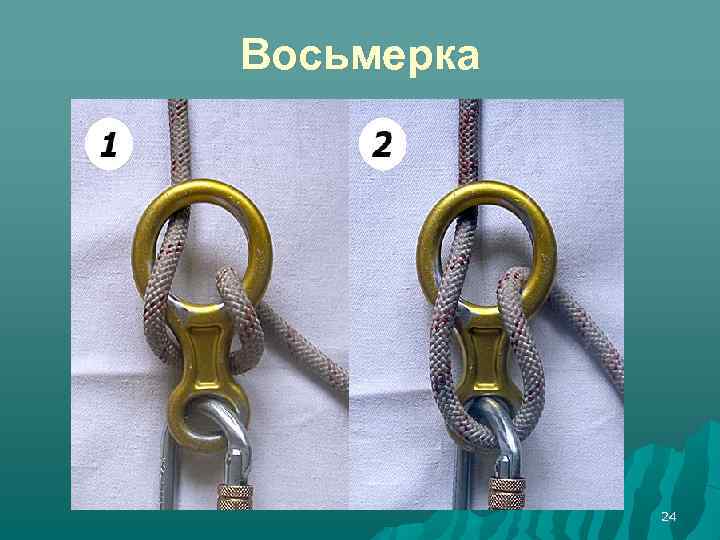

Восьмерка 24

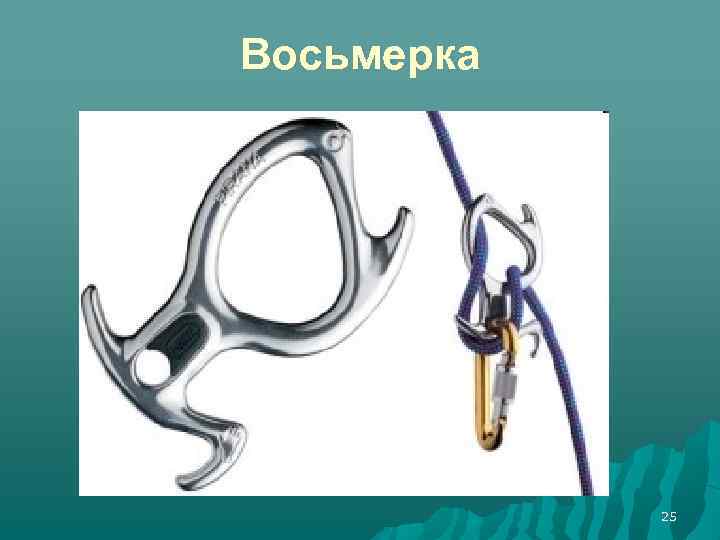

Восьмерка 25

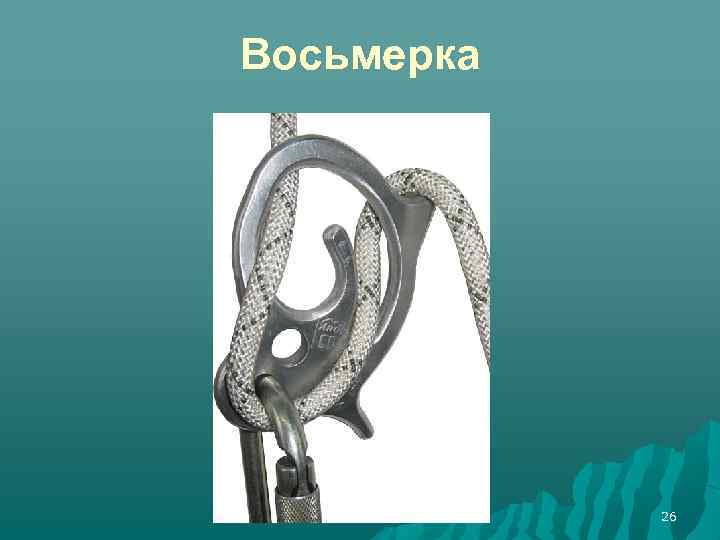

Восьмерка 26

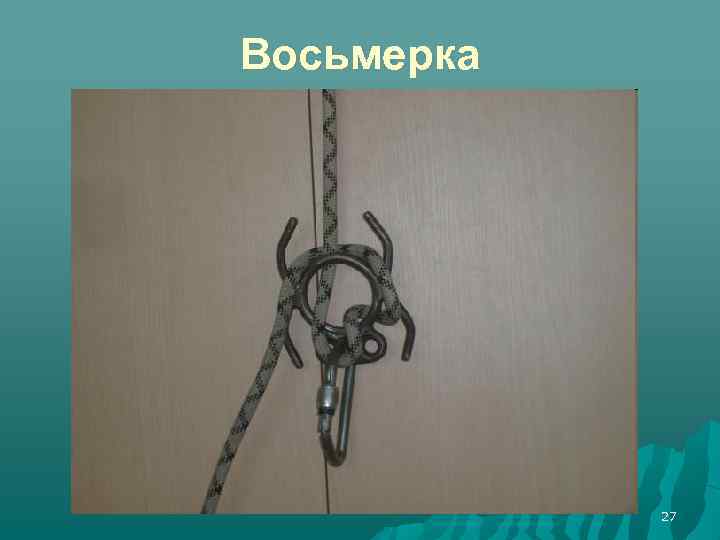

Восьмерка 27

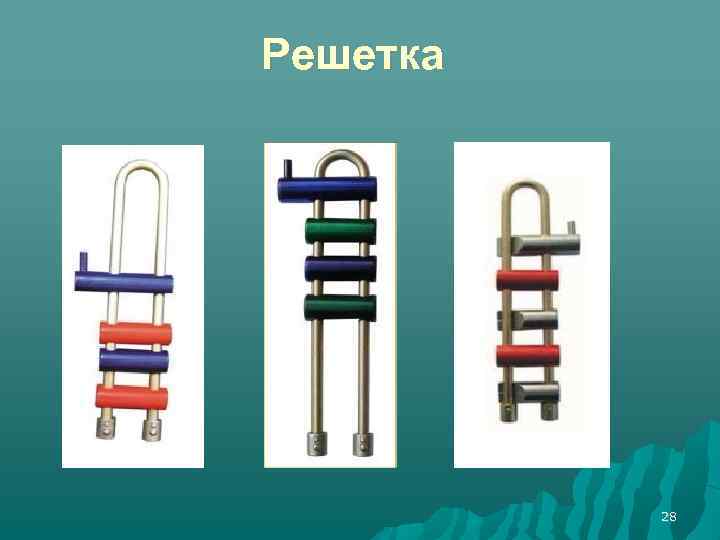

Решетка 28

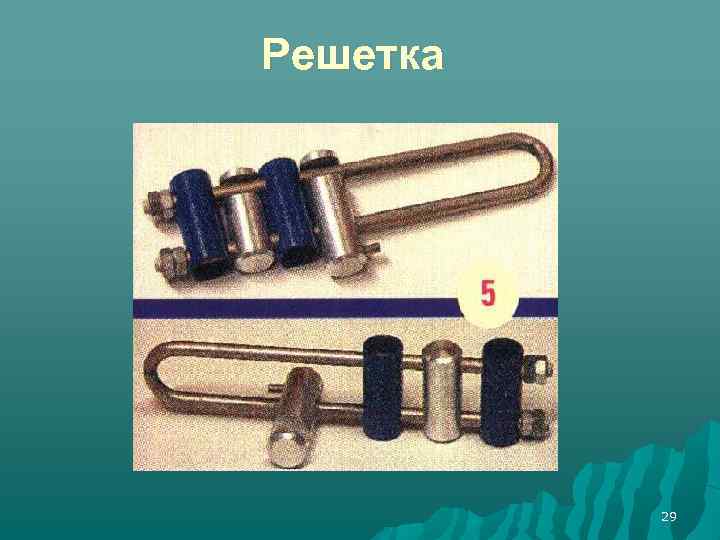

Решетка 29

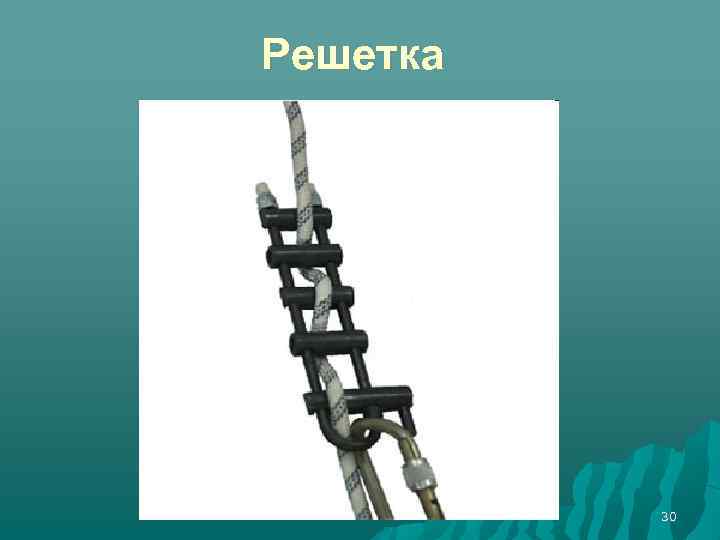

Решетка 30

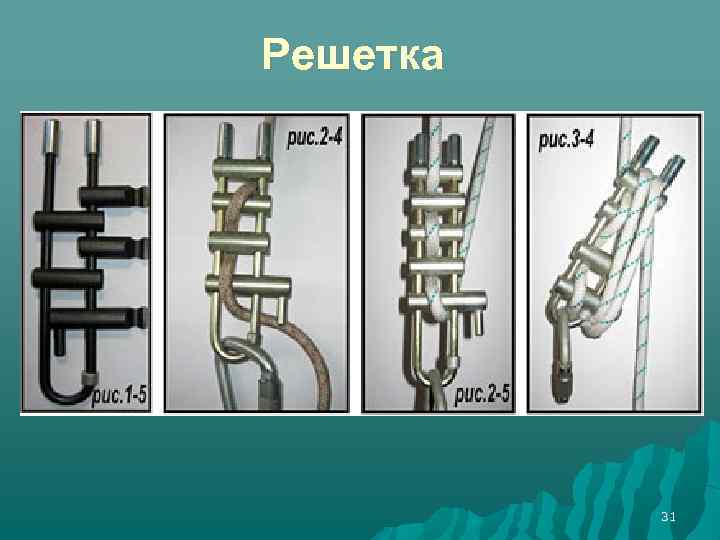

Решетка 31

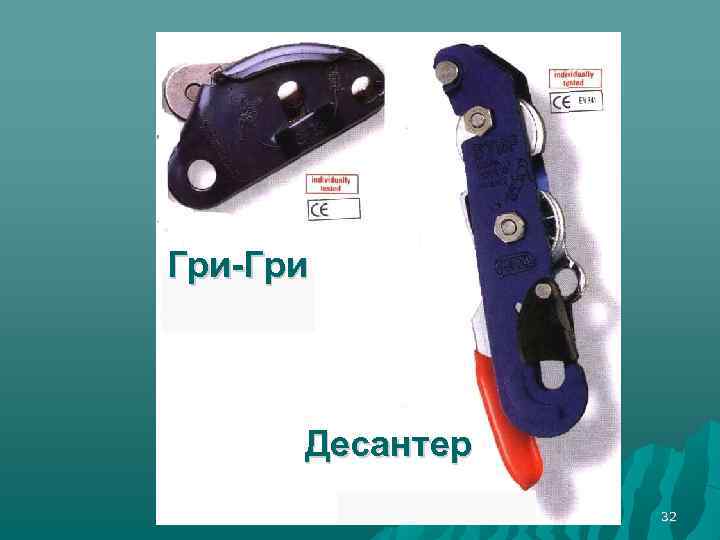

Гри-Гри Десантер 32

Десантер (6), каталка (7) 33

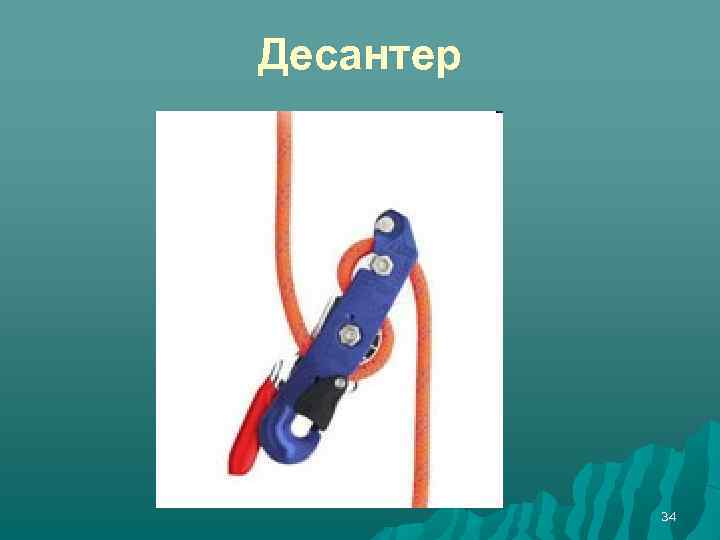

Десантер 34

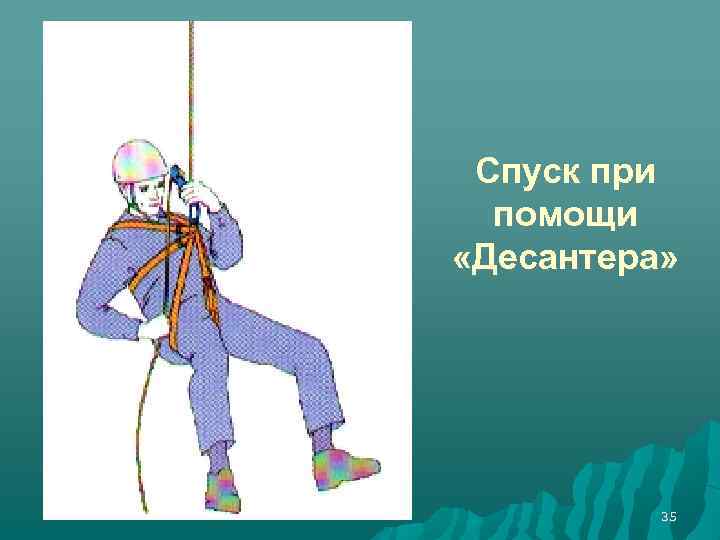

Спуск при помощи «Десантера» 35

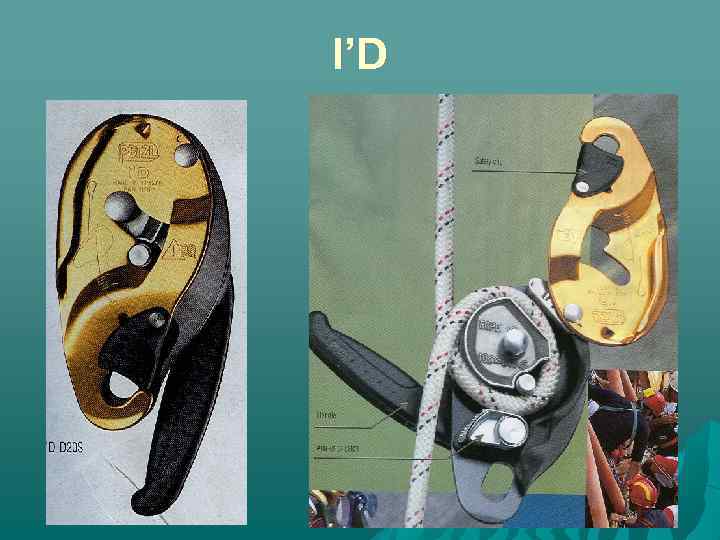

I’D 36

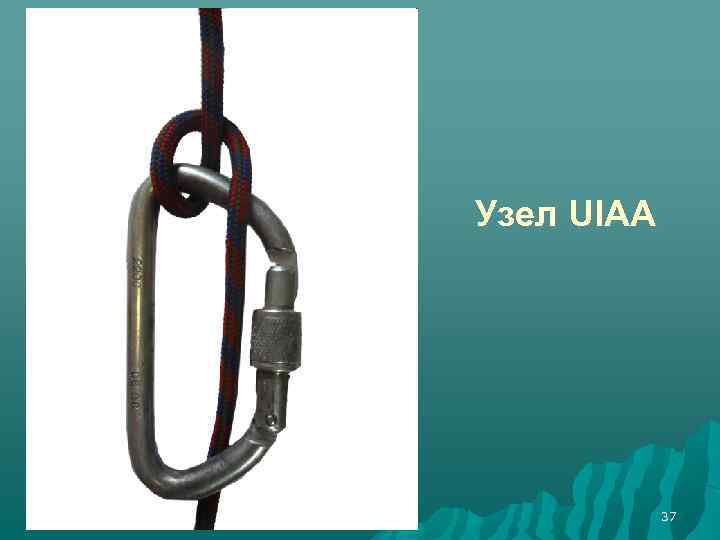

Узел UIAA 37

Спуск «Дюльфером» 38

Использование техники спуска спец. подразделениями 39

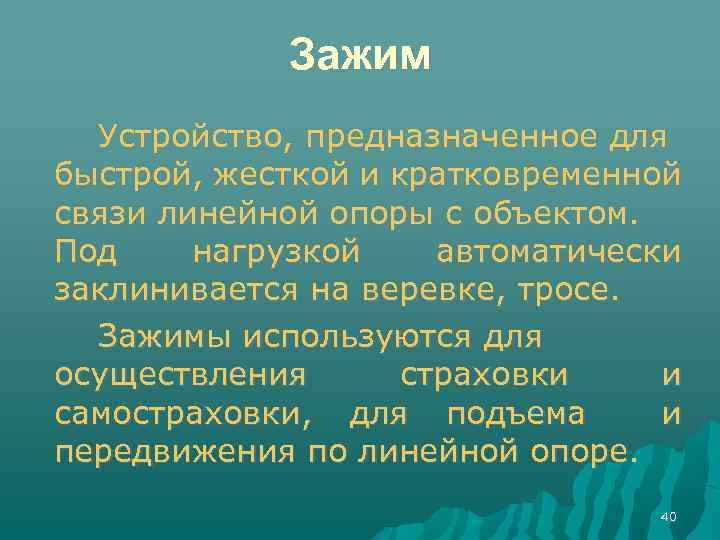

Зажим Устройство, предназначенное для быстрой, жесткой и кратковременной связи линейной опоры с объектом. Под нагрузкой автоматически заклинивается на веревке, тросе. Зажимы используются для осуществления страховки и самостраховки, для подъема и передвижения по линейной опоре. 40

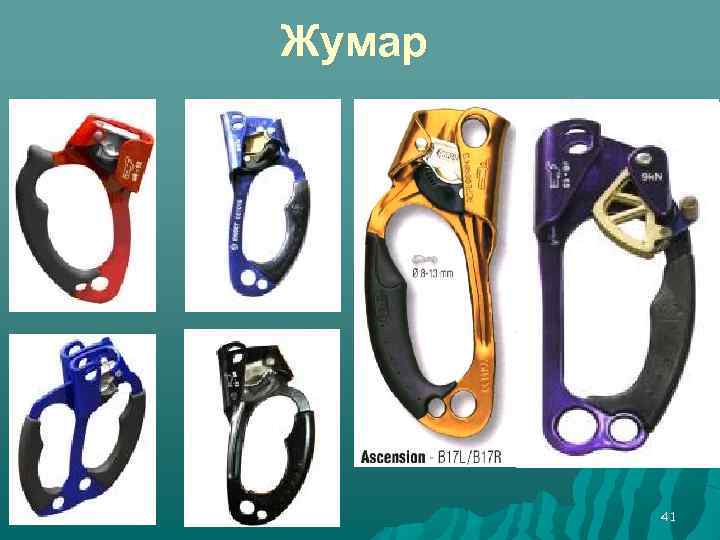

Жумар 41

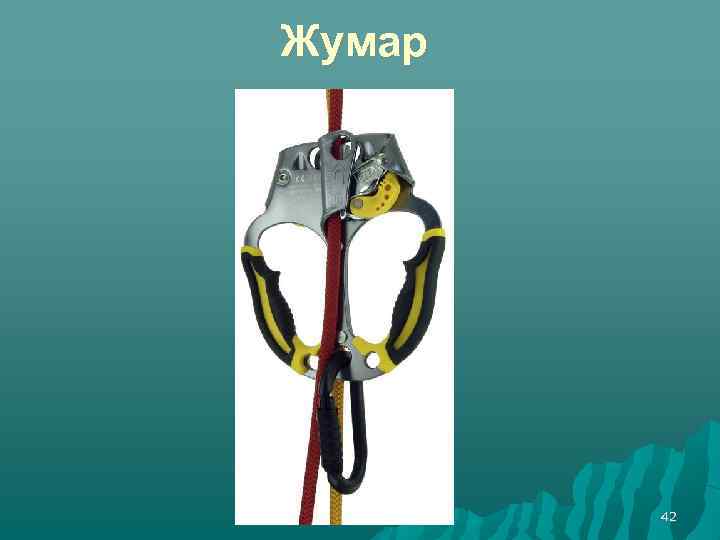

Жумар 42

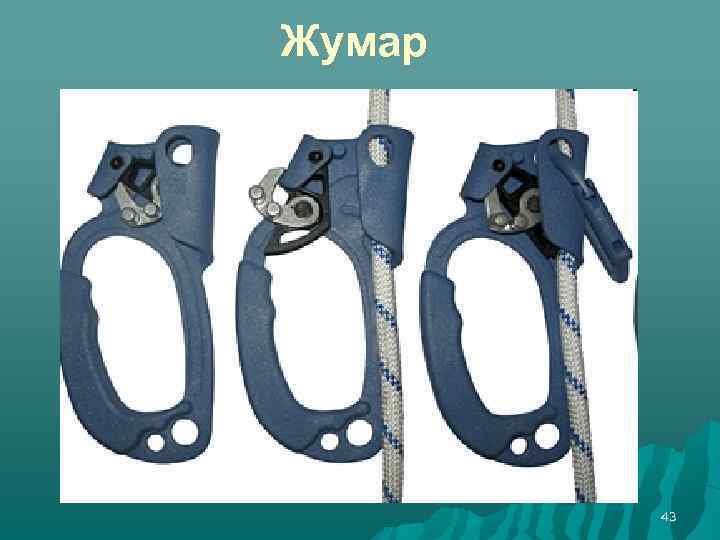

Жумар 43

Капля 44

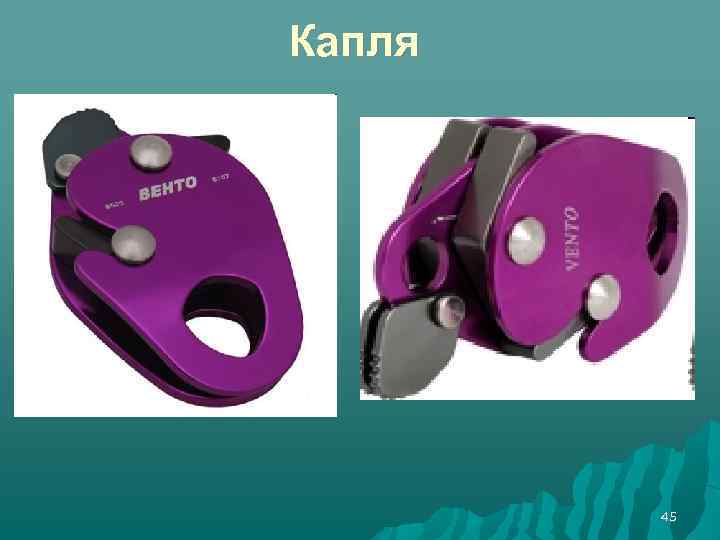

Капля 45

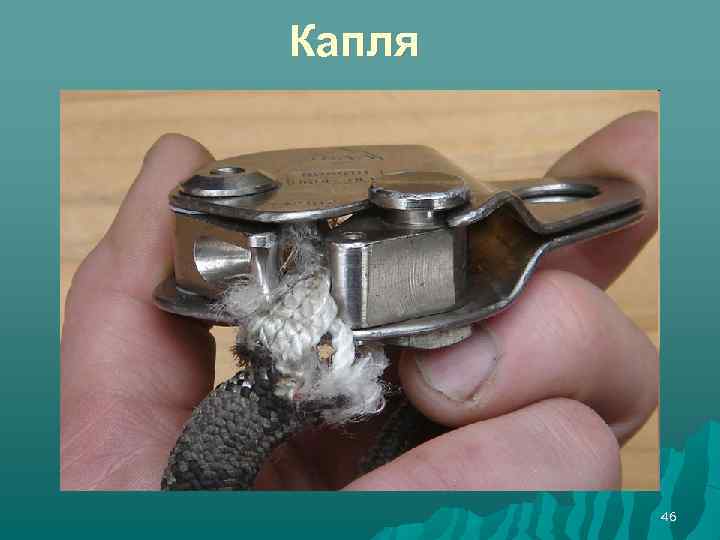

Капля 46

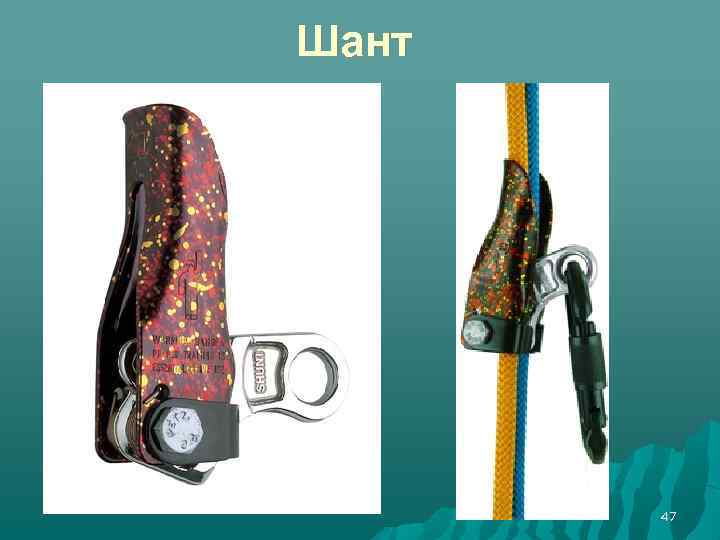

Шант 47

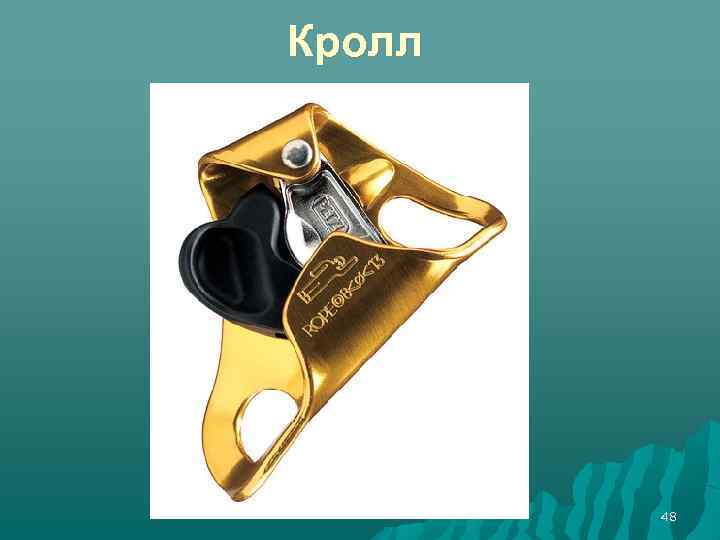

Кролл 48

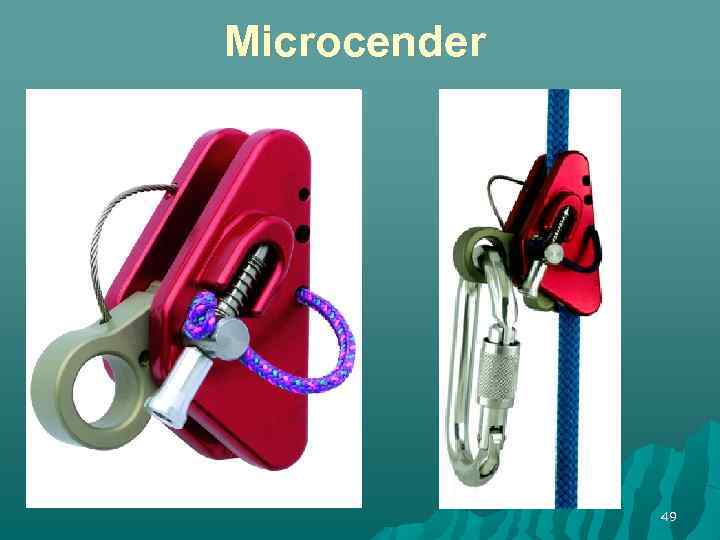

Microcender 49

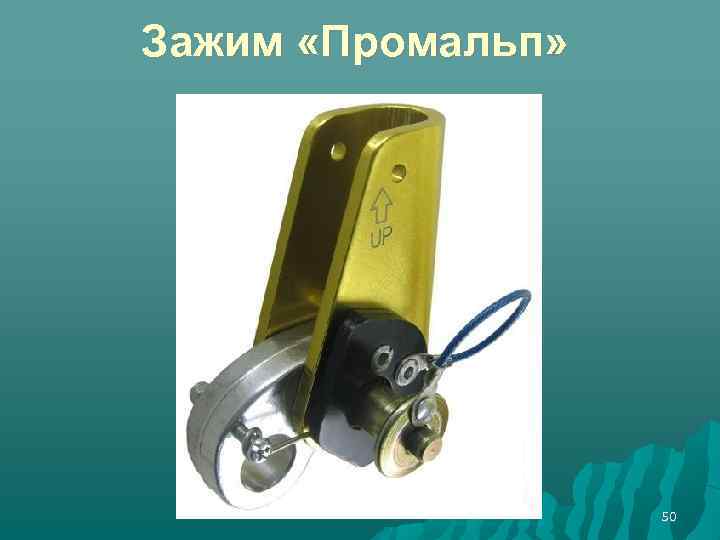

Зажим «Промальп» 50

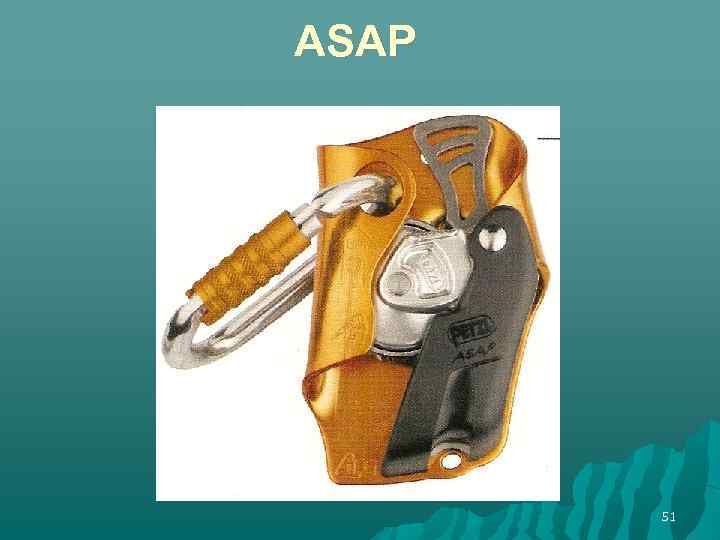

ASAP 51

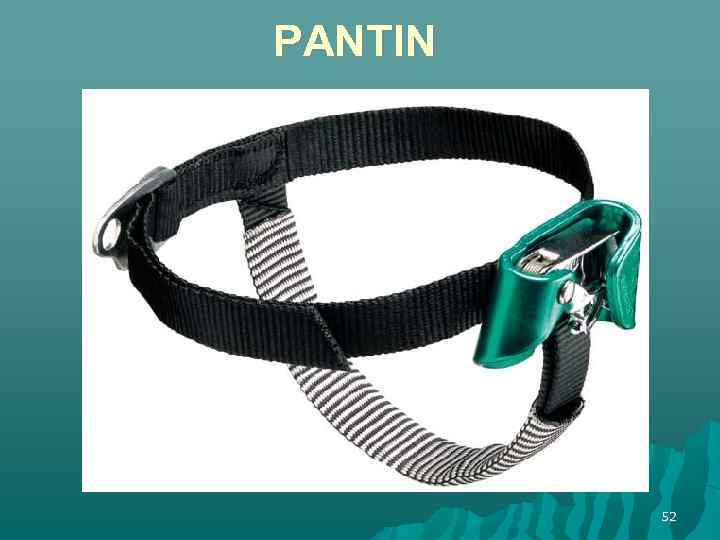

PANTIN 52

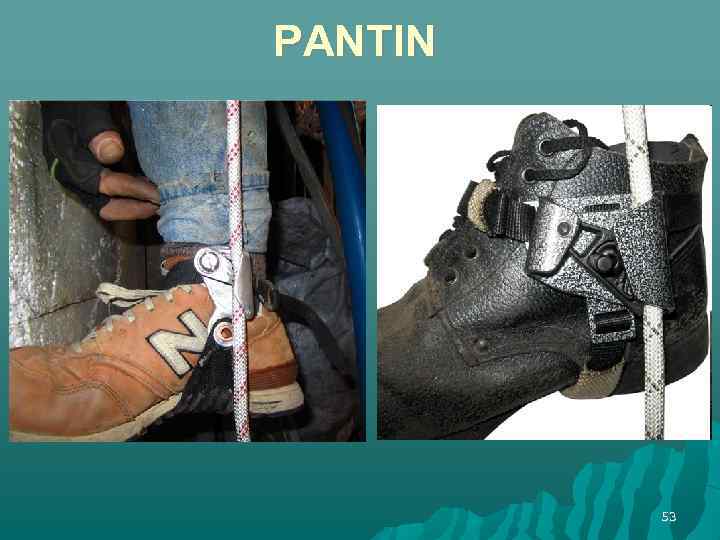

PANTIN 53

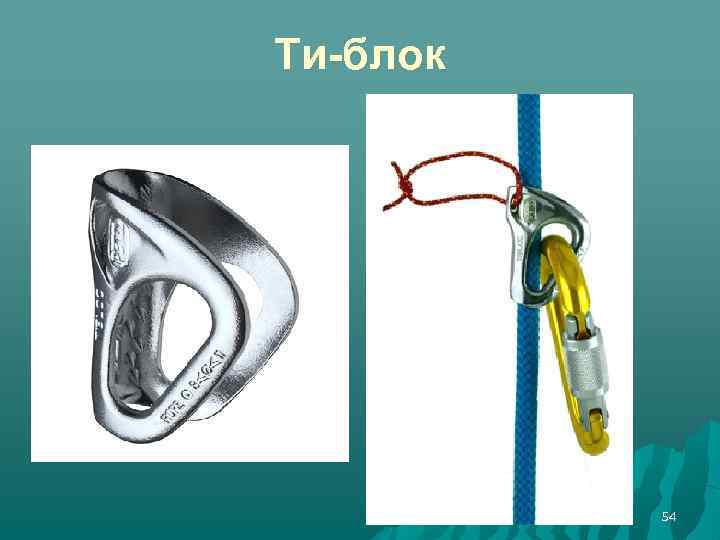

Ти-блок 54

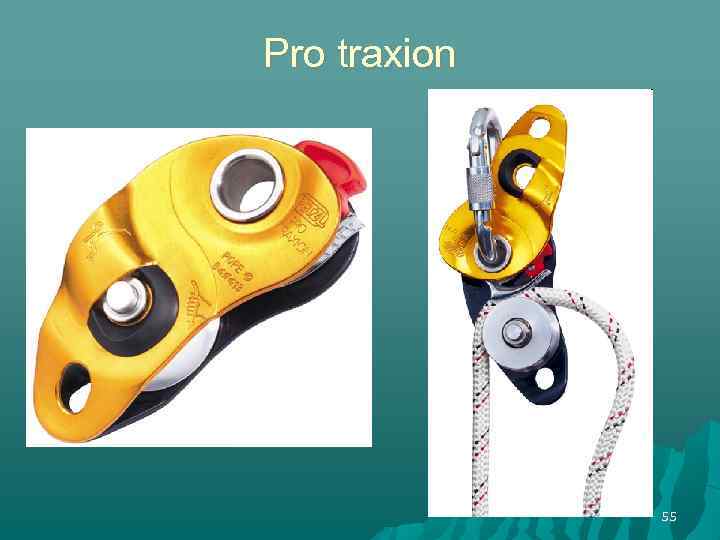

Pro traxion 55

Зажим Урал-альп (Козлова) 56

Вспомогательные устройства 57

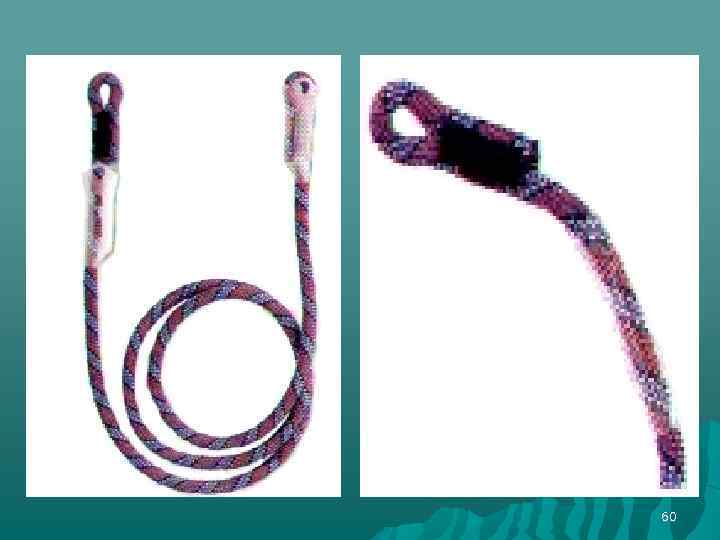

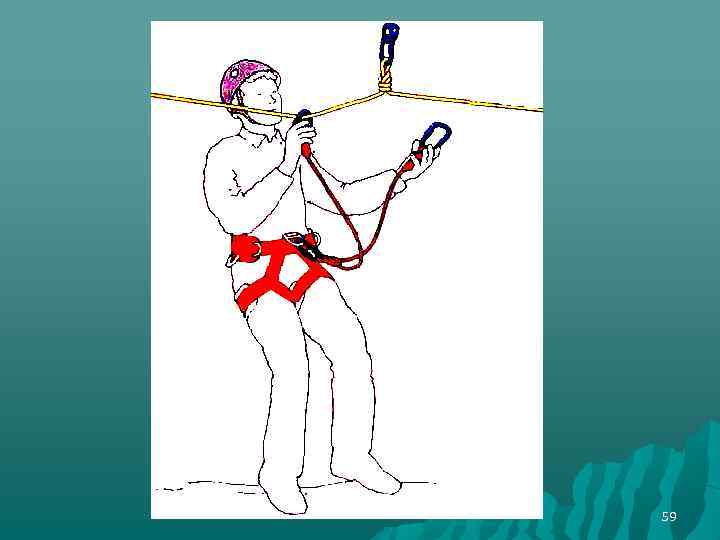

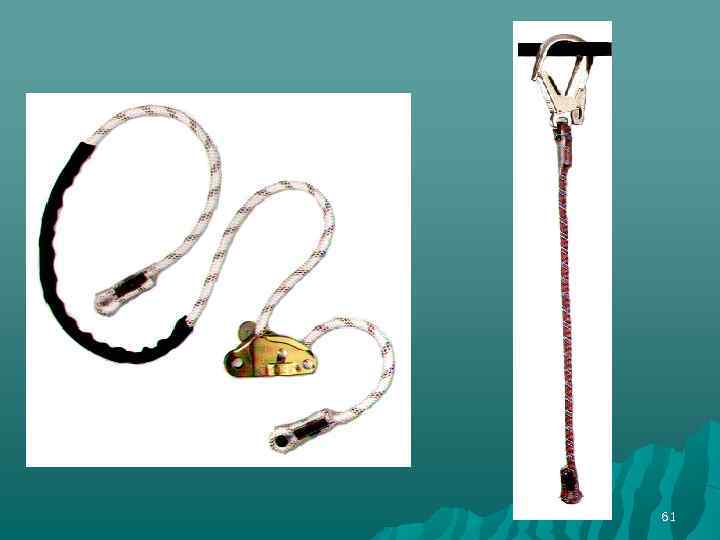

Страховочный «ус» — приспособление предназначенное для самостраховки за различные точечные и линейные опоры. В сложных условиях работы, когда возможны переходы с одной линейной опоры на другую, может применяться второй такой же страховочный «ус» . 58

59

60

61

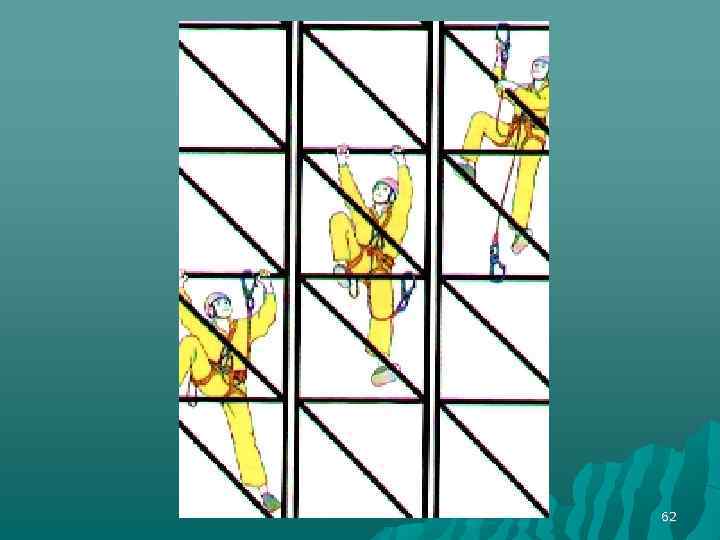

62

Фактор рывка 0, 5 м F = 1 м = 0, 5 1 м F= 1 м =1. 2 м F= 1 м =2. Фактор 2 Фактор 1 Фактор 0 Фактор рывка F определяется отношением высоты падения к длине самостраховки

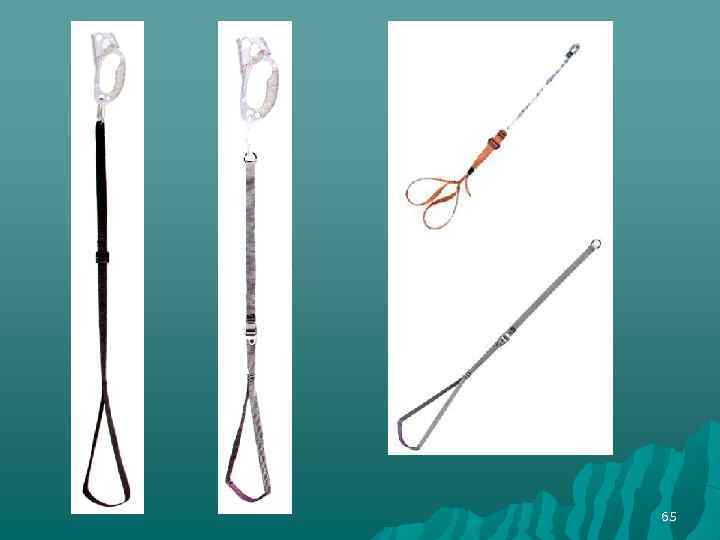

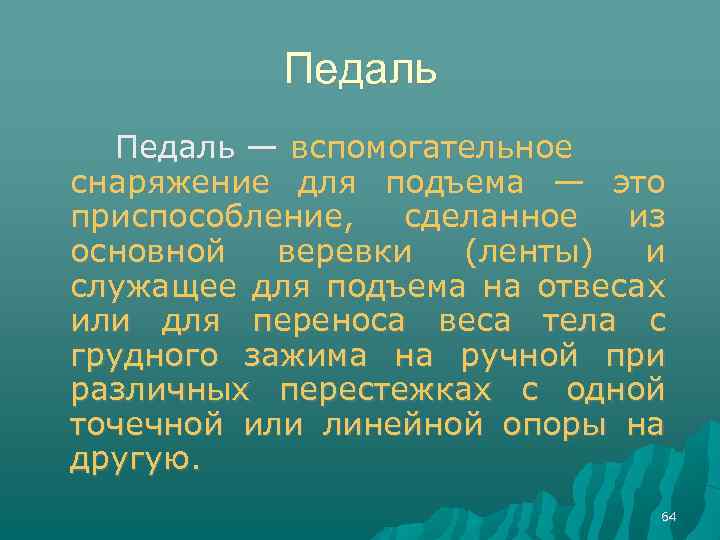

Педаль — вспомогательное снаряжение для подъема — это приспособление, сделанное из основной веревки (ленты) и служащее для подъема на отвесах или для переноса веса тела с грудного зажима на ручной при различных перестежках с одной точечной или линейной опоры на другую. 64

65

Амортизатор — элемент специального снаряжения, снижающий до безопасной величины динамическую нагрузку, действующую на тело спасателя при остановке падения. 66

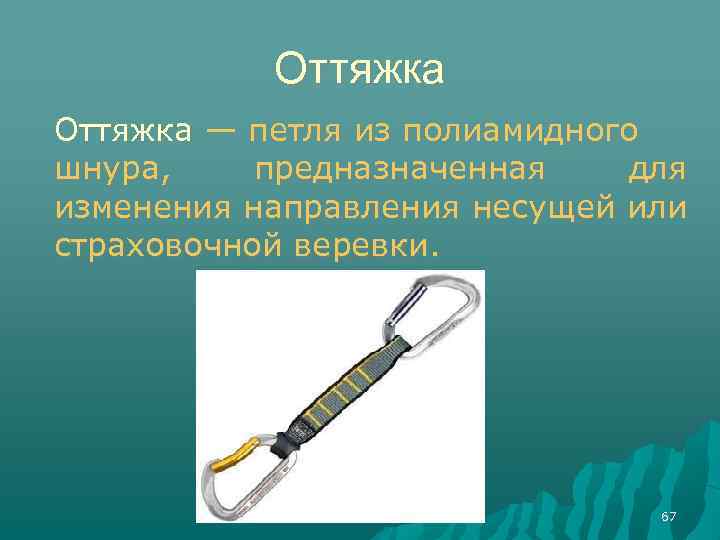

Оттяжка — петля из полиамидного шнура, предназначенная для изменения направления несущей или страховочной веревки. 67

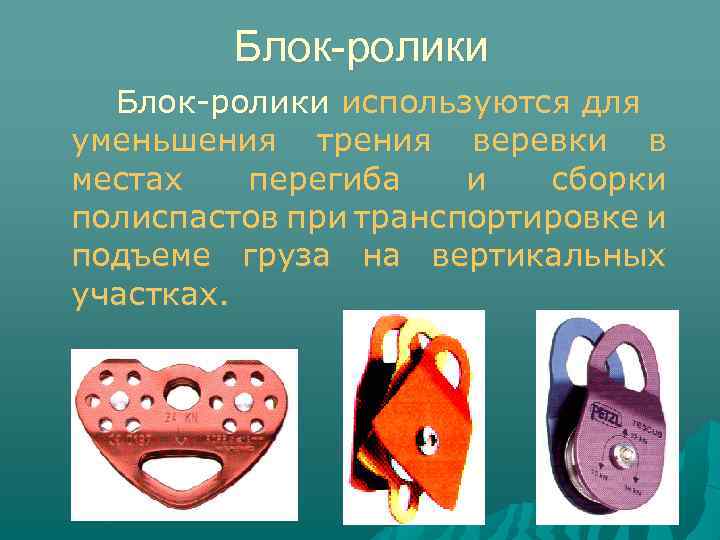

Блок-ролики используются для уменьшения трения веревки в местах перегиба и сборки полиспастов при транспортировке и подъеме груза на вертикальных участках. 68

Полиспаст система блоков обеспечивающих выигрыш в силе за счет проигрыша в расстоянии 69

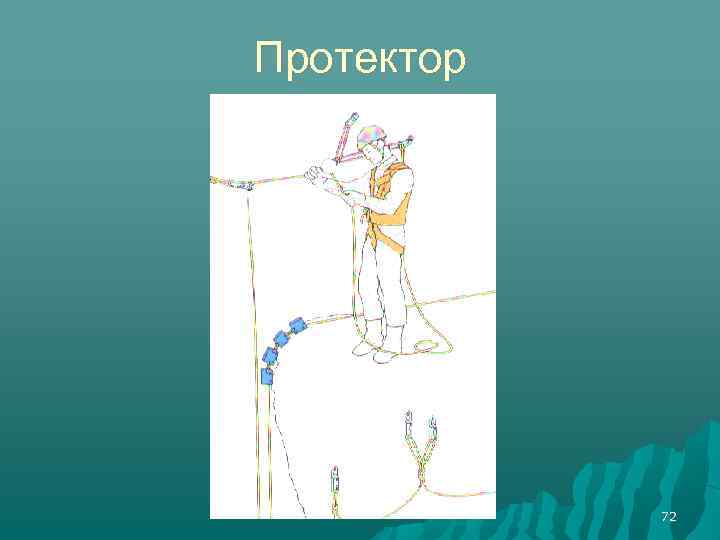

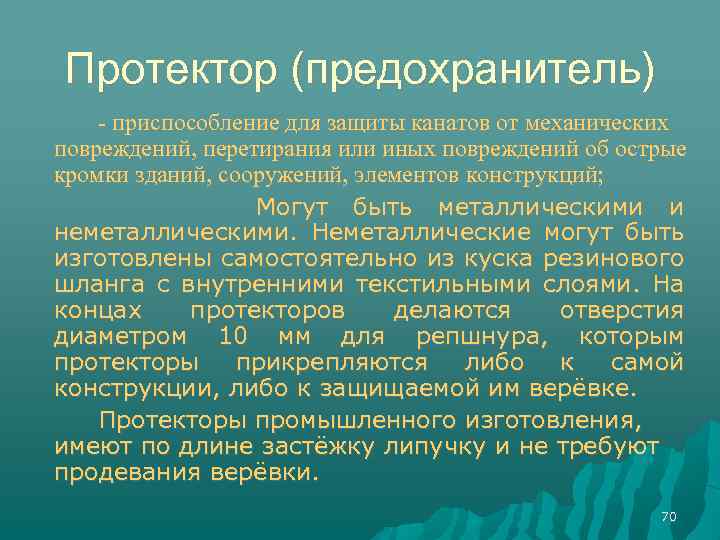

Протектор (предохранитель) - приспособление для защиты канатов от механических повреждений, перетирания или иных повреждений об острые кромки зданий, сооружений, элементов конструкций; Могут быть металлическими и неметаллическими. Неметаллические могут быть изготовлены самостоятельно из куска резинового шланга с внутренними текстильными слоями. На концах протекторов делаются отверстия диаметром 10 мм для репшнура, которым протекторы прикрепляются либо к самой конструкции, либо к защищаемой им верёвке. Протекторы промышленного изготовления, имеют по длине застёжку липучку и не требуют продевания верёвки. 70

Протектор 71

Протектор 72

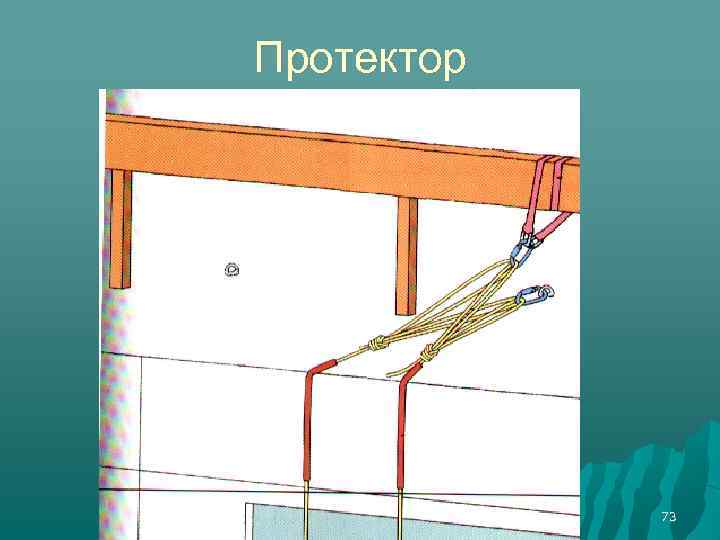

Протектор 73

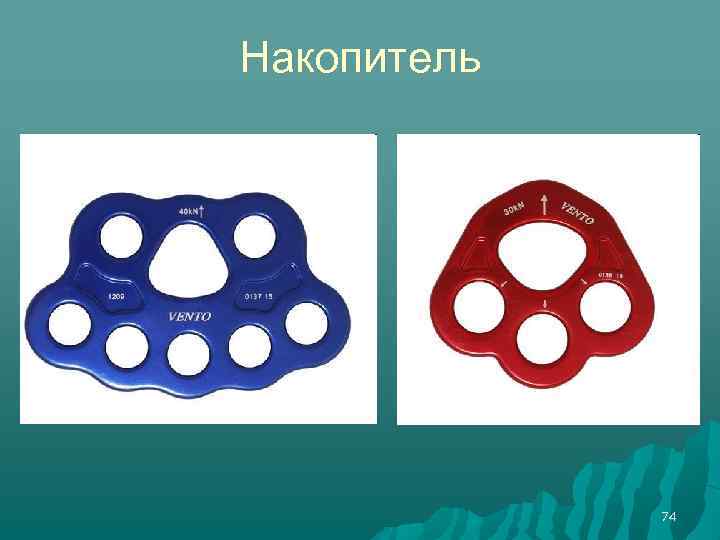

Накопитель 74

Спасательная косынка полотняный треугольник с петлями на углах, служащий в качестве беседки при спуске или эвакуации пострадавших. 75

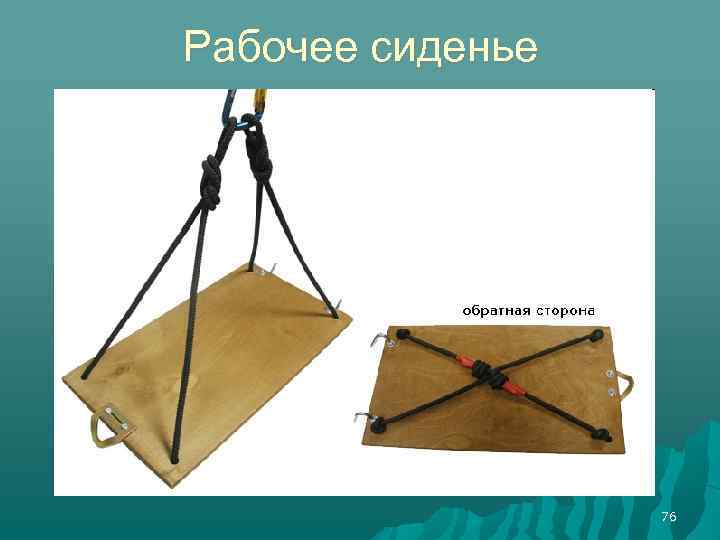

Рабочее сиденье 76

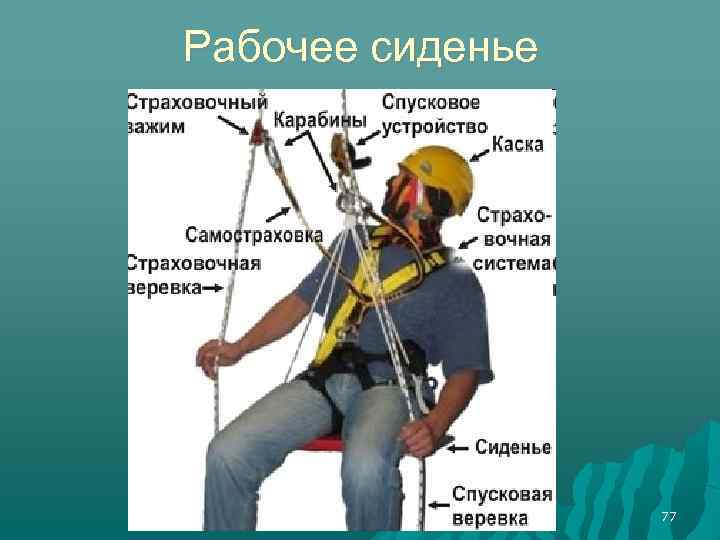

Рабочее сиденье 77

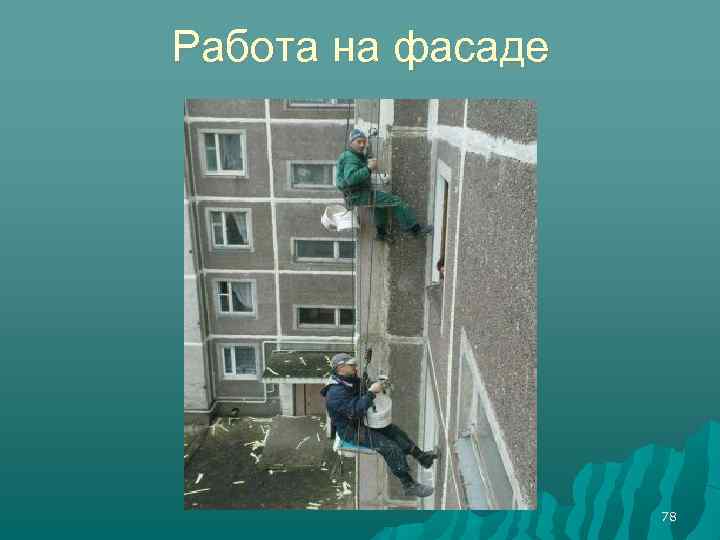

Работа на фасаде 78

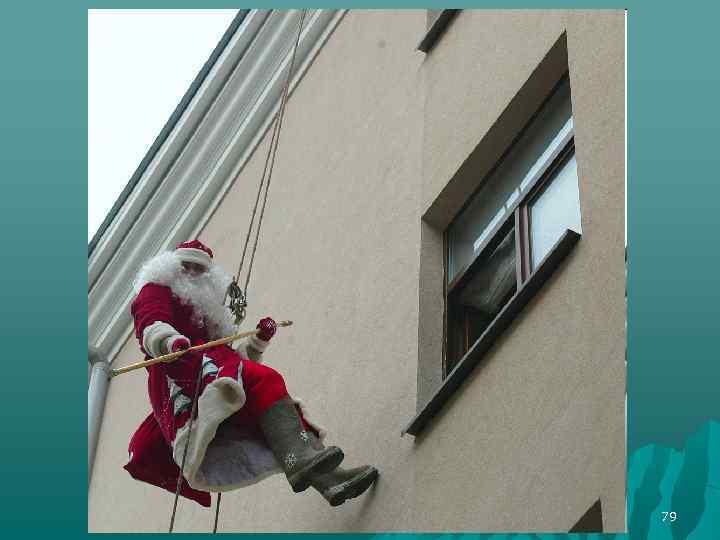

Работа на фасаде 79

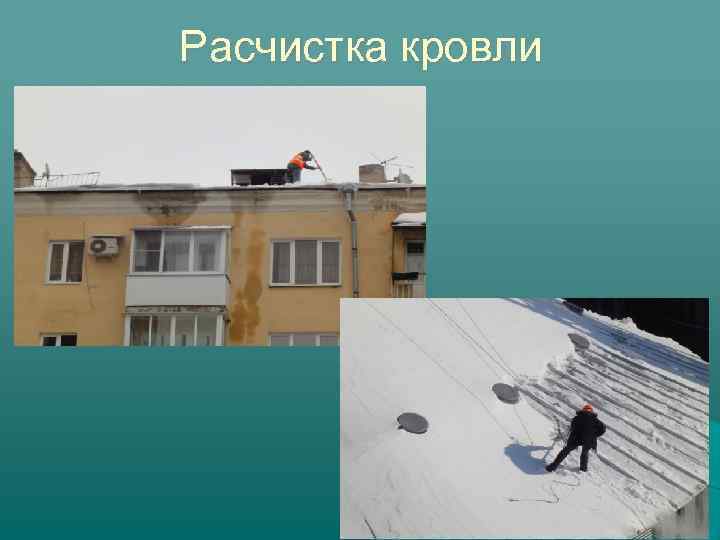

Расчистка кровли 80

Средства индивидуальной защиты 81

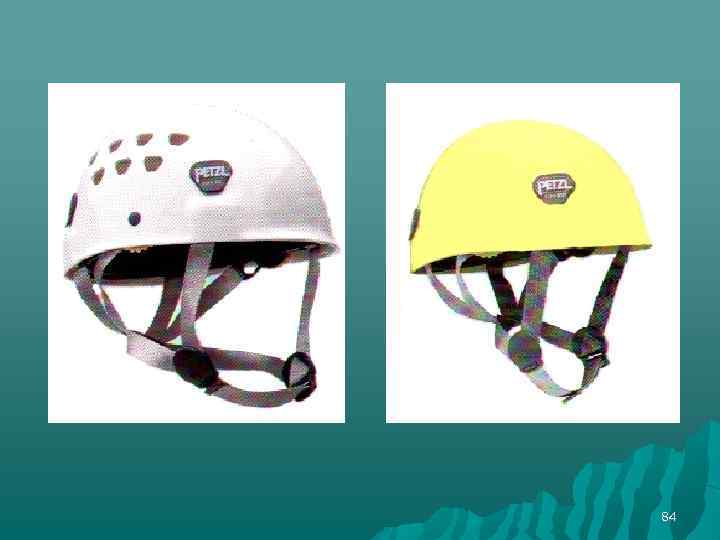

Защитная каска является важнейшим средством индивидуальной защиты и служит для защиты головы работника от механических повреждений падающими сверху предметами или при соударении с конструктивными и другими элементами, для защиты от воды, поражения электрическим током при работах на высоте. Каска состоит из корпуса, внутренней оснастки и подбородочного ремня, а также по требованию потребителя может быть снабжена устройствами для крепления щитков, противошумных наушников и др. 82

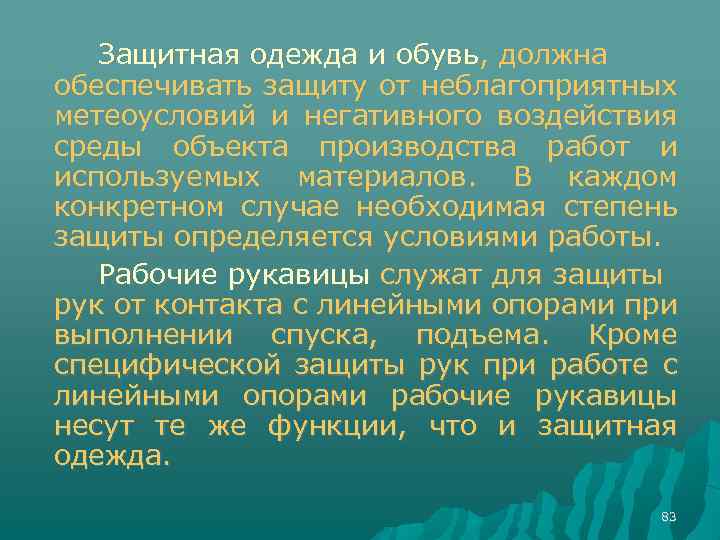

Защитная одежда и обувь, должна обеспечивать защиту от неблагоприятных метеоусловий и негативного воздействия среды объекта производства работ и используемых материалов. В каждом конкретном случае необходимая степень защиты определяется условиями работы. Рабочие рукавицы служат для защиты рук от контакта с линейными опорами при выполнении спуска, подъема. Кроме специфической защиты рук при работе с линейными опорами рабочие рукавицы несут те же функции, что и защитная одежда. 83

84

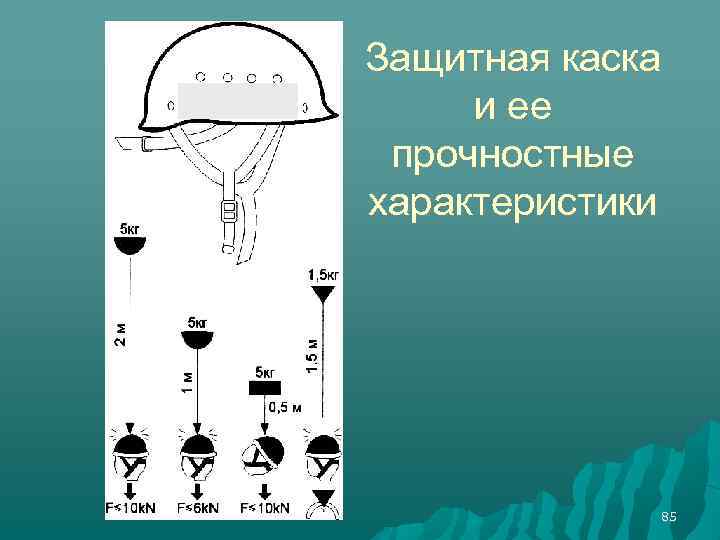

Защитная каска и ее прочностные характеристики 85

Средства cпасения с высоты 86

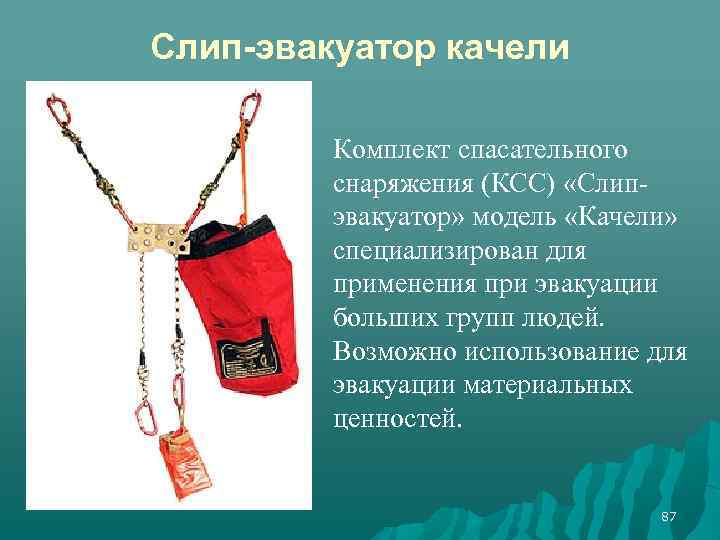

Слип-эвакуатор качели Комплект спасательного снаряжения (КСС) «Слипэвакуатор» модель «Качели» специализирован для применения при эвакуации больших групп людей. Возможно использование для эвакуации материальных ценностей. 87

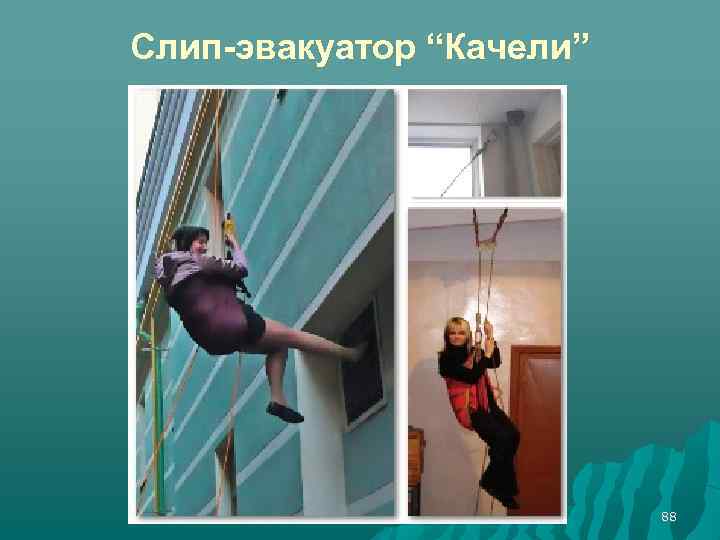

Слип-эвакуатор “Качели” 88

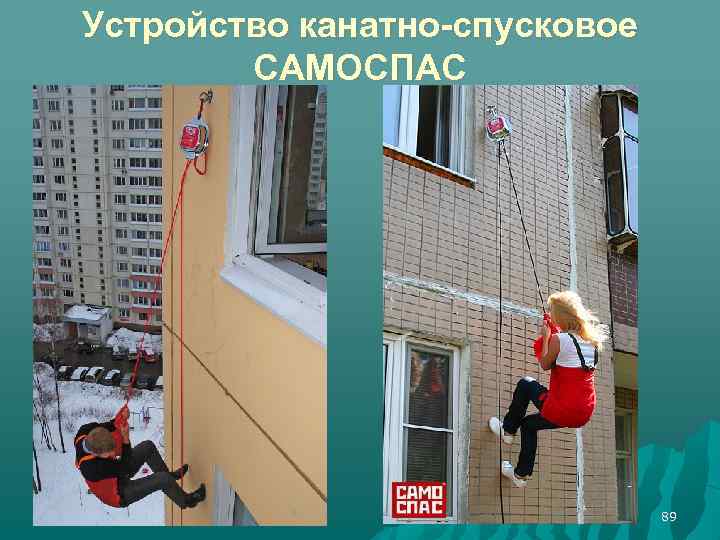

Устройство канатно-спусковое САМОСПАС 89

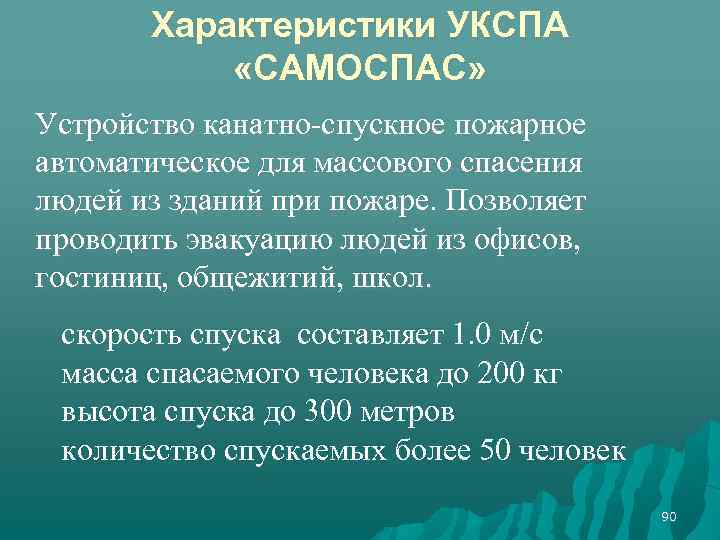

Характеристики УКСПА «САМОСПАС» Устройство канатно-спускное пожарное автоматическое для массового спасения людей из зданий при пожаре. Позволяет проводить эвакуацию людей из офисов, гостиниц, общежитий, школ. скорость спуска составляет 1. 0 м/с масса спасаемого человека до 200 кг высота спуска до 300 метров количество спускаемых более 50 человек 90

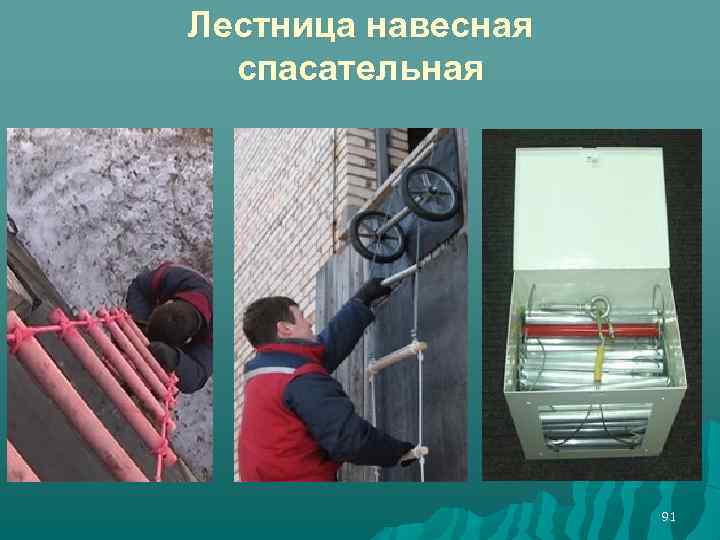

Лестница навесная спасательная 91

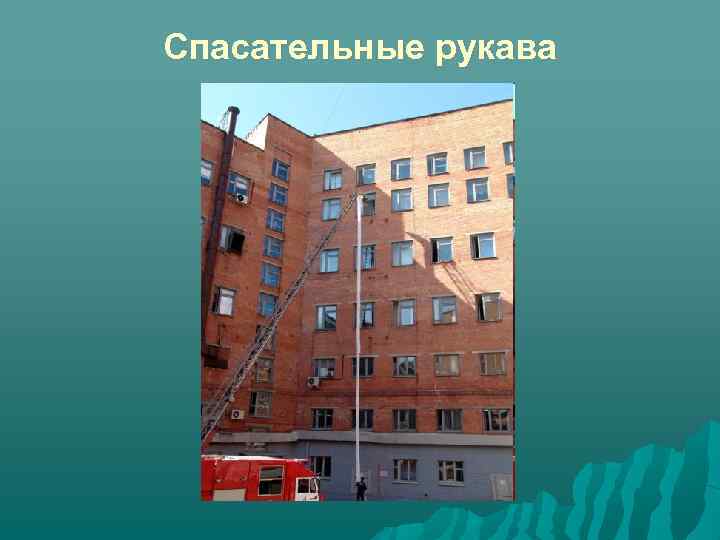

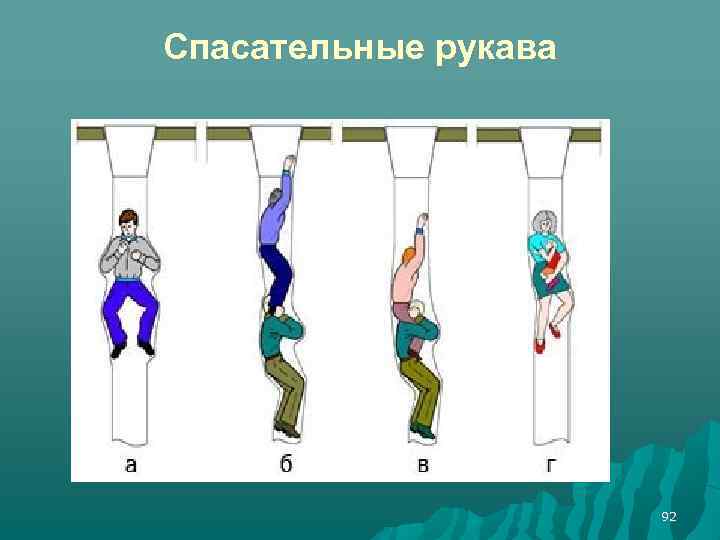

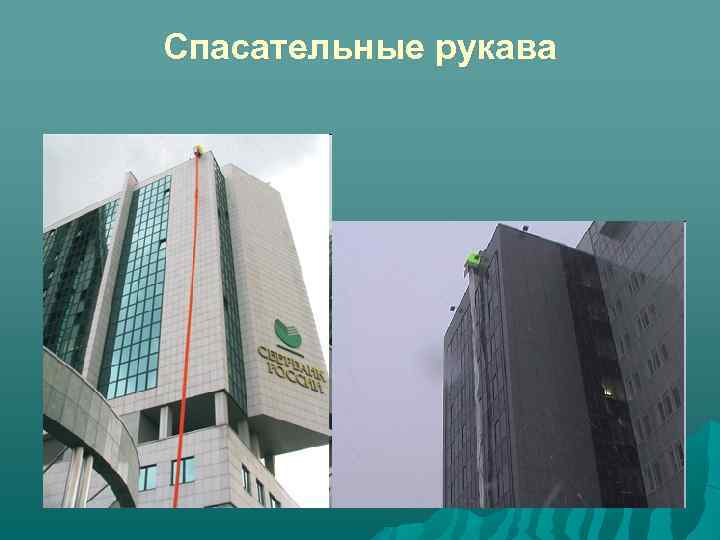

Спасательные рукава 92

Спасательные рукава

Система эвакуации «Куб жизни» 95

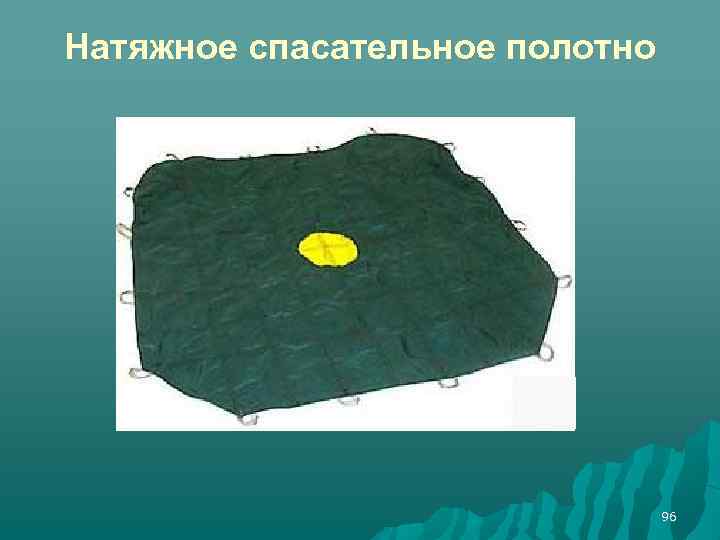

Натяжное спасательное полотно 96

Спасательный трап надувной 97
