Работа с видами n Для работы с различными

Работа с видами n Для работы с различными масштабами в программе компас используется работа с видами. n Пункт меню Вставка Вид n Для определения имеющихся видов используют Команда Вид Дерево построения n В активном виде линии цветные, в не активном черные

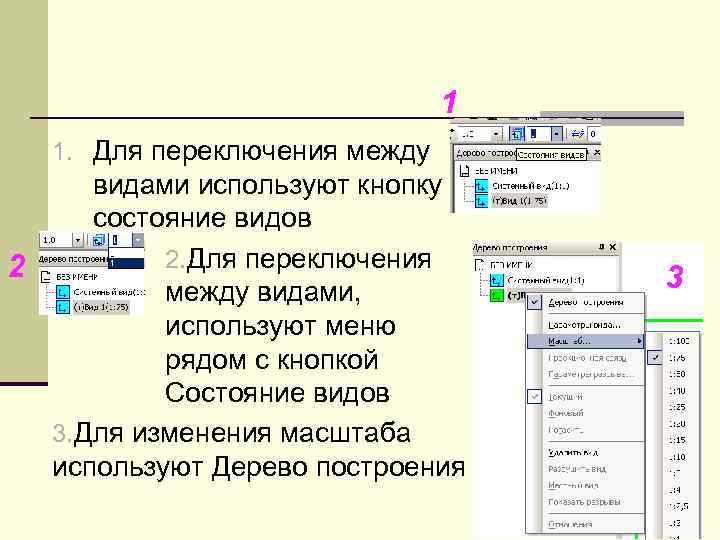

1 1. Для переключения между видами используют кнопку состояние видов 2. Для переключения 2 между видами, используют меню рядом с кнопкой Состояние видов 3. Для изменения масштаба используют Дерево построения 3

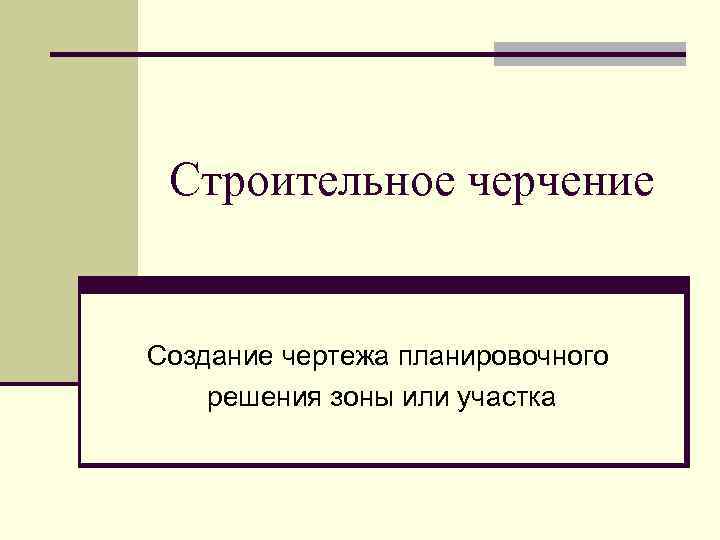

Строительное черчение Создание чертежа планировочного решения зоны или участка

Содержание n Введение n Оборудование на n Разбивочные оси участке n Размеры n Спецификация n Пример спецификации n Пример чертежа n n n участка 12 х30 Масштабы Стены Окна Двери и ворота Изображение окон, дверей и ворот

Введение n Создание строительного чертежа является составной частью курсового проекта по дисциплине «Техническое обслуживание автомобилей» , а также дипломного проекта n В электронной методической разработке представлены: n основные правила по выполнению планировочного решения

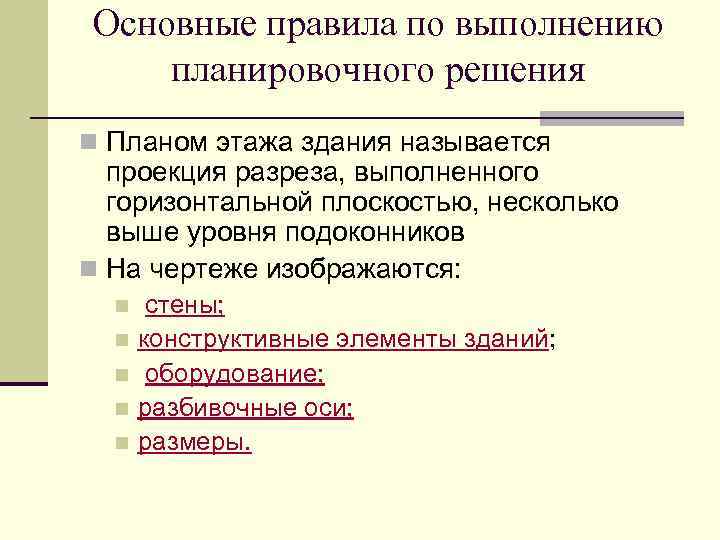

Основные правила по выполнению планировочного решения n Планом этажа здания называется проекция разреза, выполненного горизонтальной плоскостью, несколько выше уровня подоконников n На чертеже изображаются: стены; n конструктивные элементы зданий; n оборудование; n разбивочные оси; n размеры. n

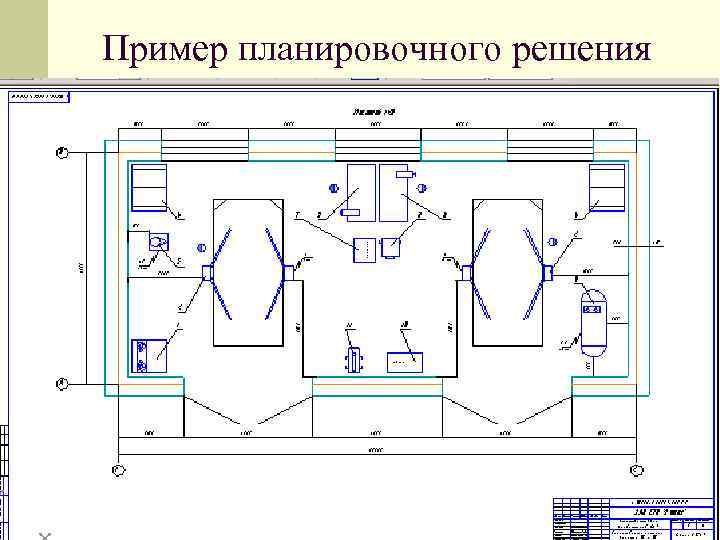

Пример планировочного решения

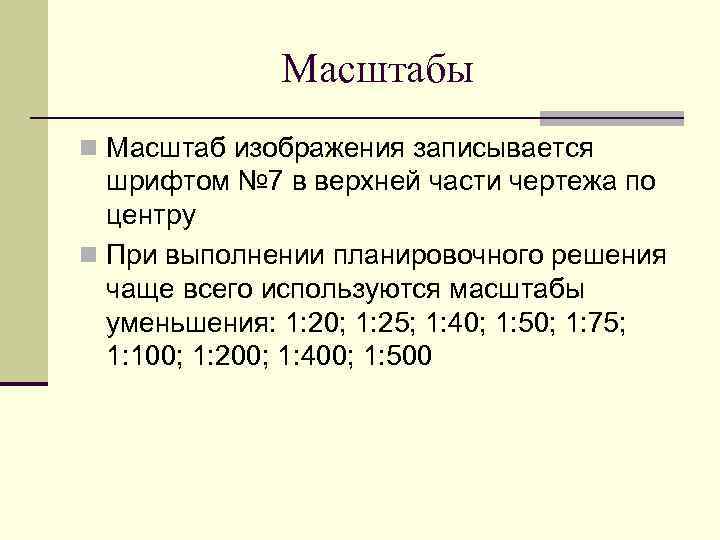

Масштабы n Масштаб изображения записывается шрифтом № 7 в верхней части чертежа по центру n При выполнении планировочного решения чаще всего используются масштабы уменьшения: 1: 20; 1: 25; 1: 40; 1: 50; 1: 75; 1: 100; 1: 200; 1: 400; 1: 500

Разбивочные оси n Положение и количество разбивочных осей n n определяется из чертежа участка взятого на предприятии Разбивочные оси выполняются осевой линией Расстояние между разбивочными осями должно быть кратно 3 (3, 6, 9) метрам Если площадь участка 360 м 2 , то разбивочные оси пройдут через 6 метров: Три горизонтальных Шесть вертикальных Пример чертежа на представлен следующем слайде

Пример чертежа участка 12 х30

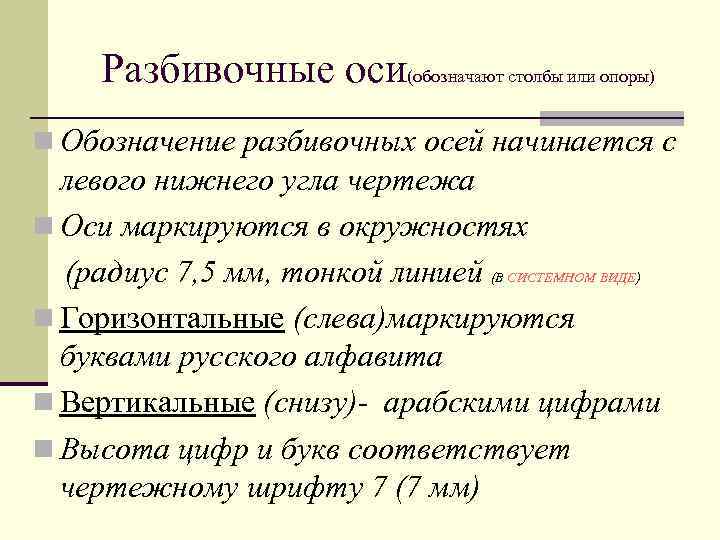

Разбивочные оси(обозначают столбы или опоры) n Обозначение разбивочных осей начинается с левого нижнего угла чертежа n Оси маркируются в окружностях (радиус 7, 5 мм, тонкой линией (В СИСТЕМНОМ ВИДЕ) n Горизонтальные (слева)маркируются буквами русского алфавита n Вертикальные (снизу)- арабскими цифрами n Высота цифр и букв соответствует чертежному шрифту 7 (7 мм)

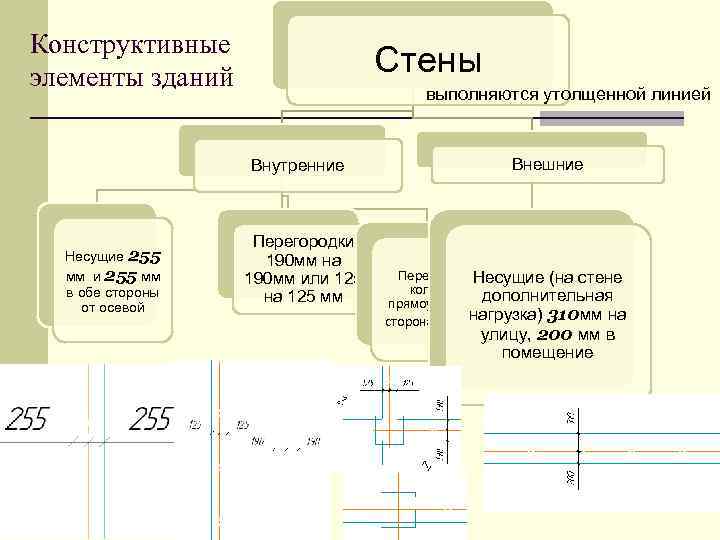

Конструктивные элементы зданий Стены выполняются утолщенной линией Внутренние Несущие 255 мм и 255 мм в обе стороны от осевой Перегородки 190 мм на 190 мм или 125 на 125 мм Внешние Перегородки с Несущие (на стене колоннами дополнительная прямоугольник со нагрузка) 310 мм на сторонами 510 мм улицу, 200 мм в помещение

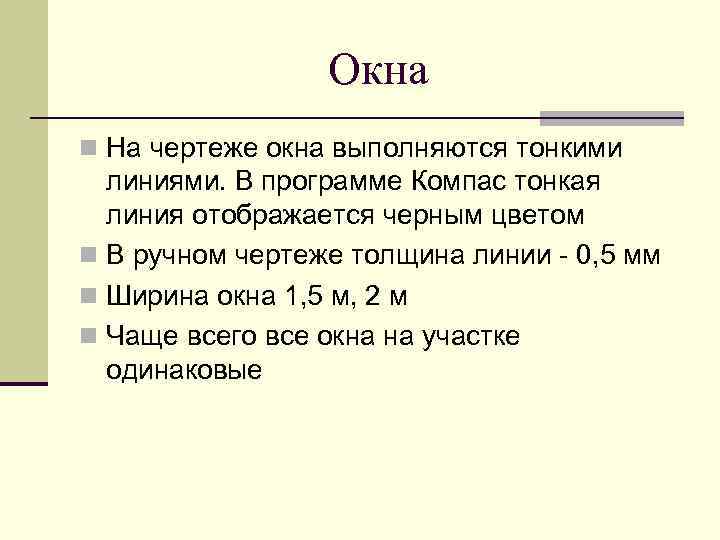

Окна n На чертеже окна выполняются тонкими линиями. В программе Компас тонкая линия отображается черным цветом n В ручном чертеже толщина линии - 0, 5 мм n Ширина окна 1, 5 м, 2 м n Чаще всего все окна на участке одинаковые

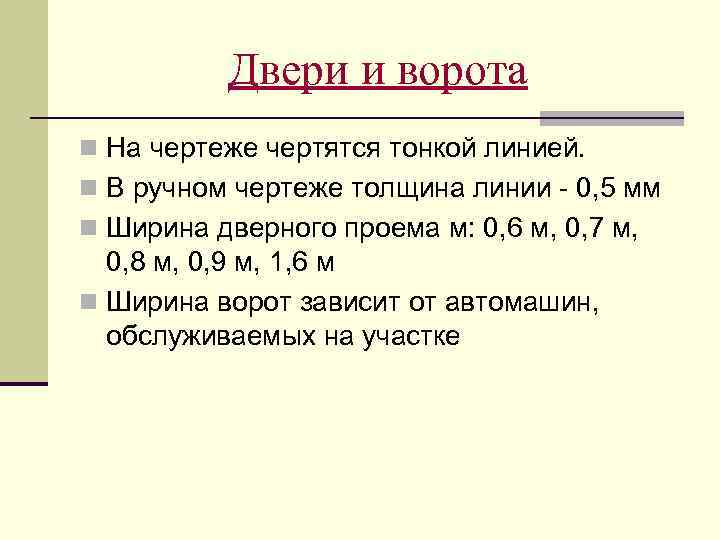

Двери и ворота n На чертеже чертятся тонкой линией. n В ручном чертеже толщина линии - 0, 5 мм n Ширина дверного проема м: 0, 6 м, 0, 7 м, 0, 8 м, 0, 9 м, 1, 6 м n Ширина ворот зависит от автомашин, обслуживаемых на участке

Изображение окон, дверей и ворот n Окно n Ворота распашные n Ворота подъемные n Дверь

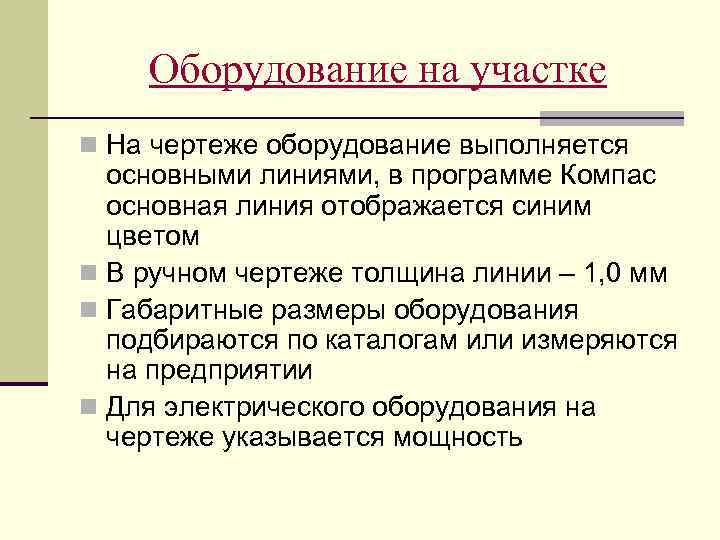

Оборудование на участке n На чертеже оборудование выполняется основными линиями, в программе Компас основная линия отображается синим цветом n В ручном чертеже толщина линии – 1, 0 мм n Габаритные размеры оборудования подбираются по каталогам или измеряются на предприятии n Для электрического оборудования на чертеже указывается мощность

Оборудование на участке n Оборудование на участке обозначается номерами позиций на полках-выносках n Все обозначенные номера позиций заносятся в спецификацию, выполненную по строительному образцу на формате А 3 n Все полки-выноски выравниваются по линиям n В ручном исполнении полка выноска чертится тонкой линией, длина полки 6 -8 мм n Начинают расставлять по часовой стрелке от двери

Размеры проставляемые на планировочном чертеже При установке размеров в параметрах установить засечки и ٧ «По умолчанию» n Размеры на чертеже проставляются замкнутой цепью 1. 2. 3. Первая цепь – размеры конструктивных элементов (Осевая – простенок – окно – простенок - осевая) Вторая – межосевые расстояния (Расстояние между разбивочными осями) Третья – габаритный размер участка n Размеры толщины стен n На чертеже указывается привязка (размер от стенки до оборудования) оборудования (станки, стенды, электрическое оборудование)

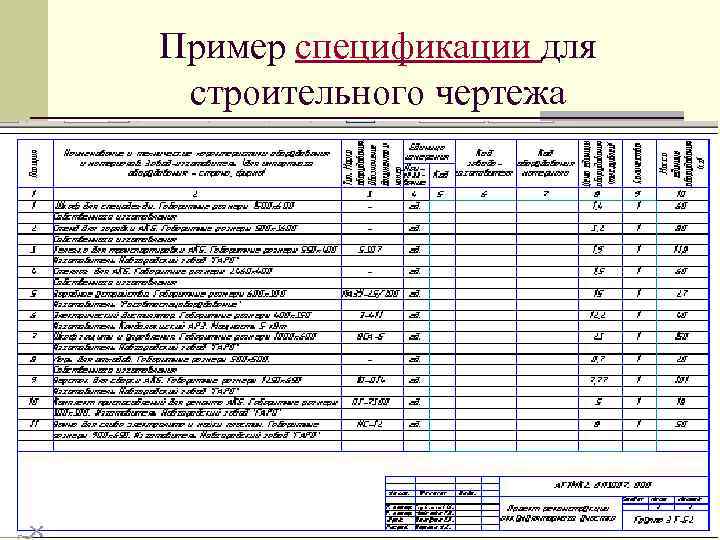

Пример спецификации для строительного чертежа

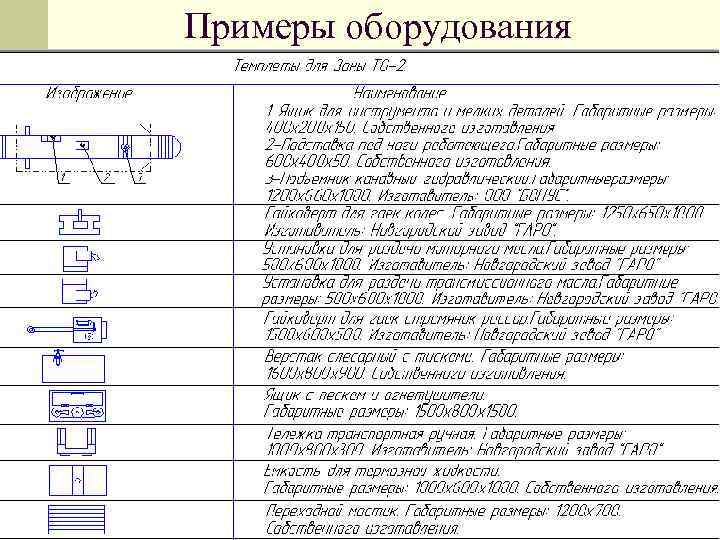

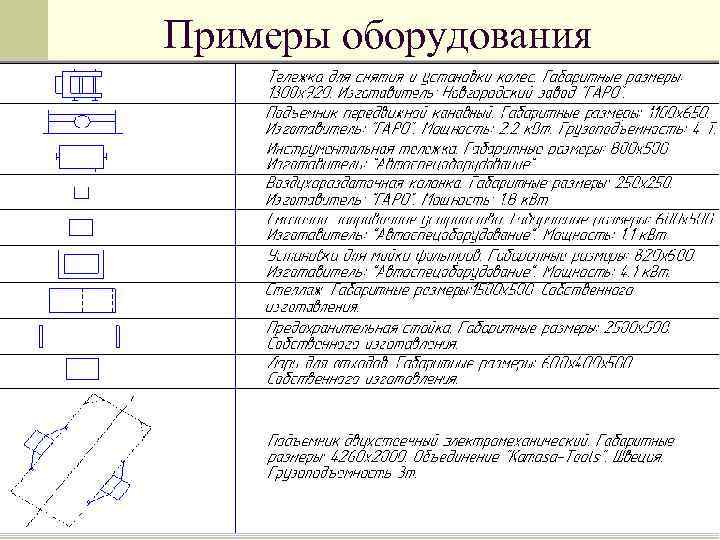

Примеры оборудования

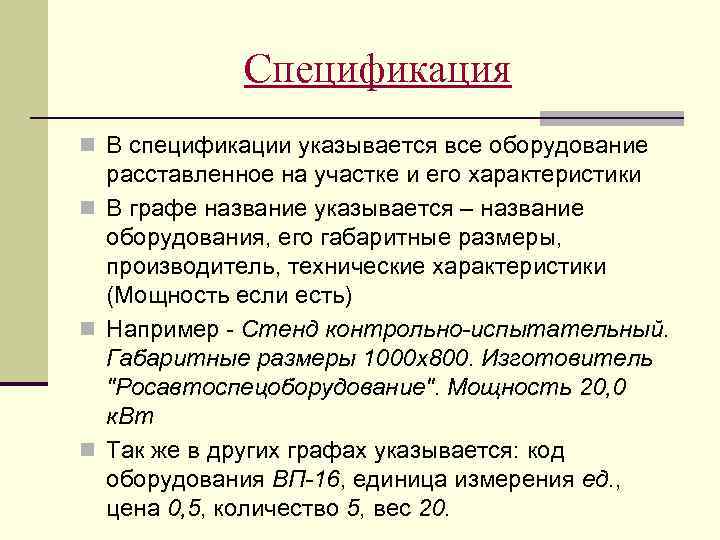

Спецификация n В спецификации указывается все оборудование расставленное на участке и его характеристики n В графе название указывается – название оборудования, его габаритные размеры, производитель, технические характеристики (Мощность если есть) n Например - Стенд контрольно-испытательный. Габаритные размеры 1000 х800. Изготовитель "Росавтоспецоборудование". Мощность 20, 0 к. Вт n Так же в других графах указывается: код оборудования ВП-16, единица измерения ед. , цена 0, 5, количество 5, вес 20.

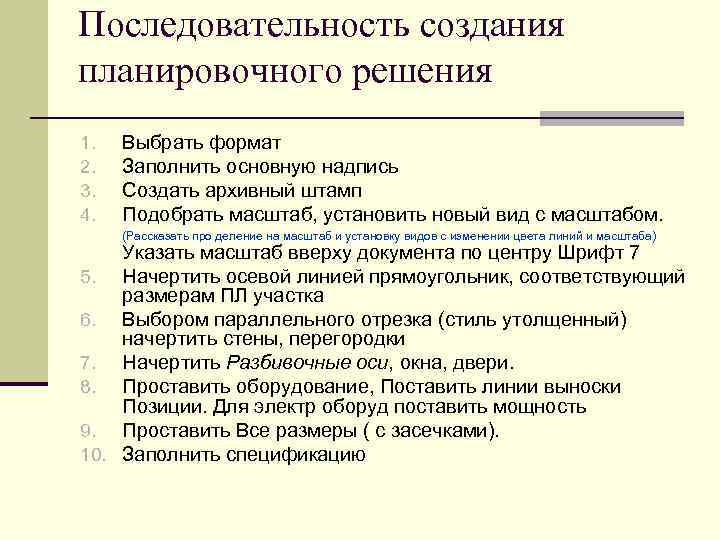

Последовательность создания планировочного решения 1. 2. 3. 4. Выбрать формат Заполнить основную надпись Создать архивный штамп Подобрать масштаб, установить новый вид с масштабом. (Рассказать про деление на масштаб и установку видов с изменении цвета линий и масштаба) Указать масштаб вверху документа по центру Шрифт 7 5. Начертить осевой линией прямоугольник, соответствующий размерам ПЛ участка 6. Выбором параллельного отрезка (стиль утолщенный) начертить стены, перегородки 7. Начертить Разбивочные оси, окна, двери. 8. Проставить оборудование, Поставить линии выноски Позиции. Для электр оборуд поставить мощность 9. Проставить Все размеры ( с засечками). 10. Заполнить спецификацию
