Работа с вариантами в Autodesk Revit на примере концепции многосекционного жилого дома Афанасьев Артём Вадимович Архитектор

Программа доклада • Общая информация • Выявление проблем • Пути решения • Итог • Вопросы Доклад преследует цель показать и частично ответить на вечно актуальный вопрос: Как можно максимально эффективно управлять создаваемой информацией и использовать наработки в условиях больших объёмов проектирования?

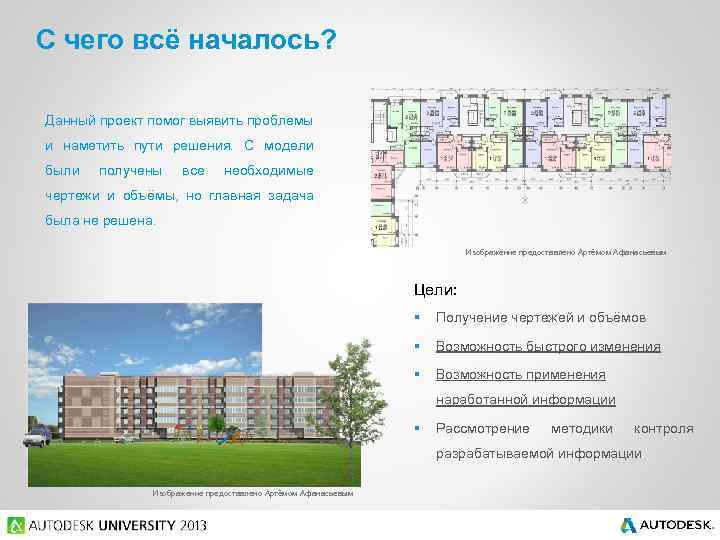

С чего всё началось? Данный проект помог выявить проблемы и наметить пути решения. С модели были получены все необходимые чертежи и объёмы, но главная задача была не решена. Изображение предоставлено Артёмом Афанасьевым Цели: § Получение чертежей и объёмов § Возможность быстрого изменения § Возможность применения наработанной информации § Рассмотрение методики контроля разрабатываемой информации Изображение предоставлено Артёмом Афанасьевым

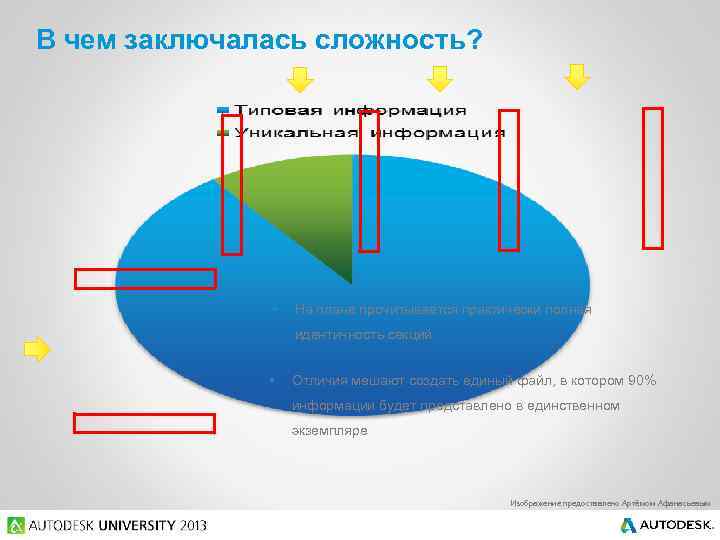

В чем заключалась сложность? § На плане прочитывается практически полная идентичность секций § Отличия мешают создать единый файл, в котором 90% информации будет представлено в единственном экземпляре Изображение предоставлено Артёмом Афанасьевым

В чем заключалась сложность? Секция левая Секция рядовая Секция правая Изображения предоставлены Артёмом Афанасьевым

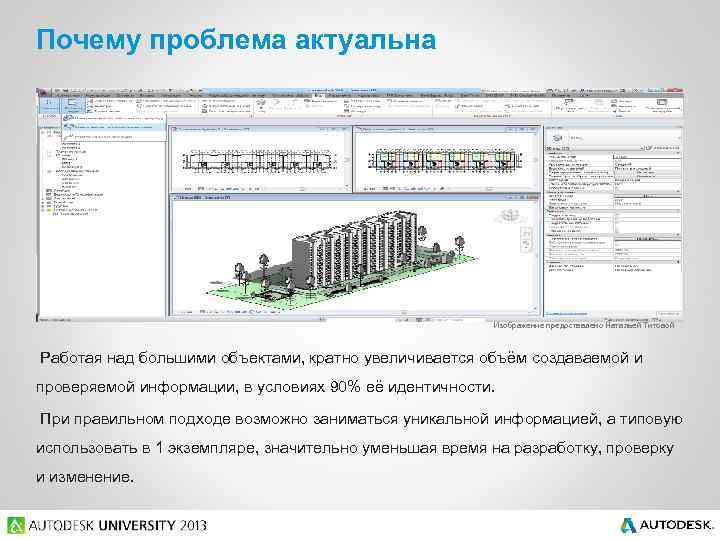

Почему проблема актуальна Изображение предоставлено Натальей Титовой Работая над большими объектами, кратно увеличивается объём создаваемой и проверяемой информации, в условиях 90% её идентичности. При правильном подходе возможно заниматься уникальной информацией, а типовую использовать в 1 экземпляре, значительно уменьшая время на разработку, проверку и изменение.

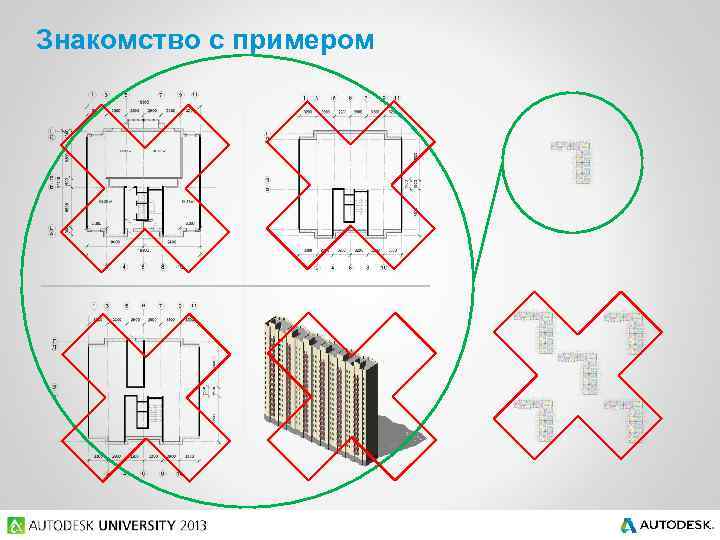

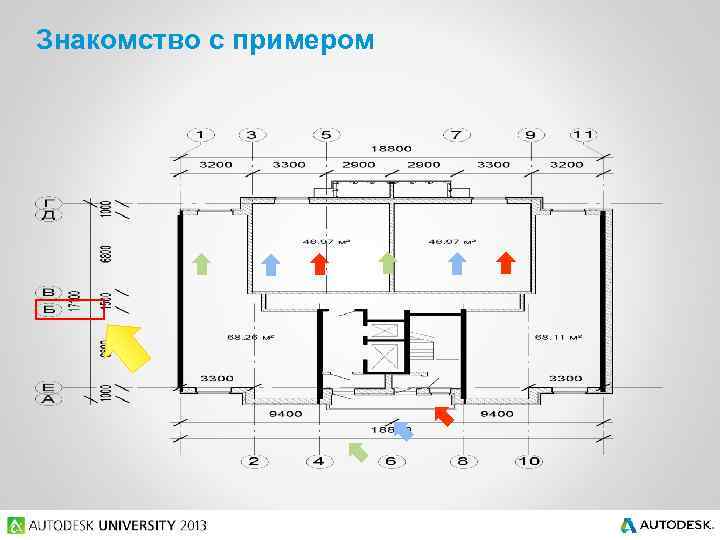

Знакомство с примером

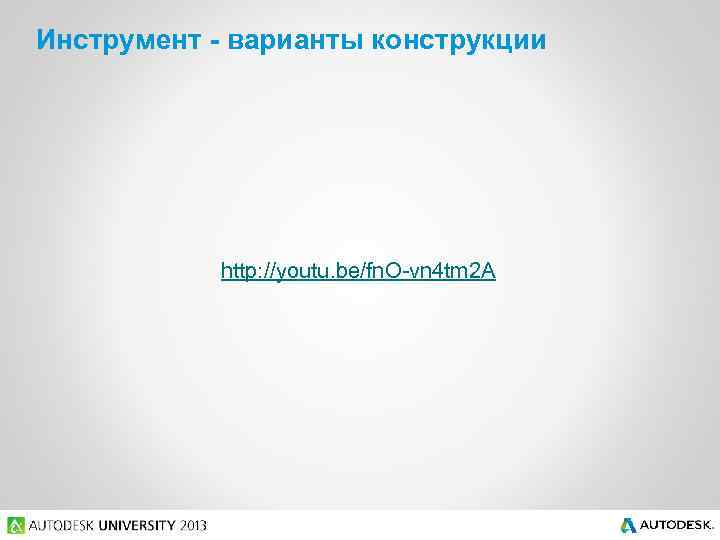

Инструмент - варианты конструкции http: //youtu. be/fn. O-vn 4 tm 2 A

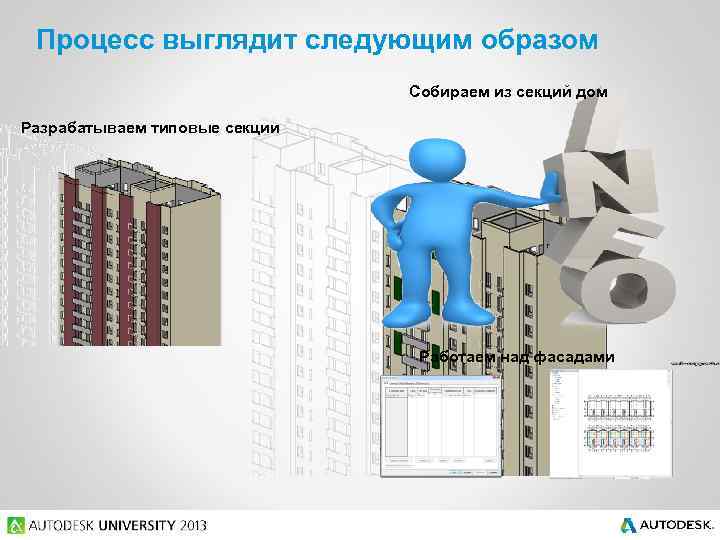

Процесс выглядит следующим образом Собираем из секций дом Разрабатываем типовые секции Работаем над фасадами

С чего начать?

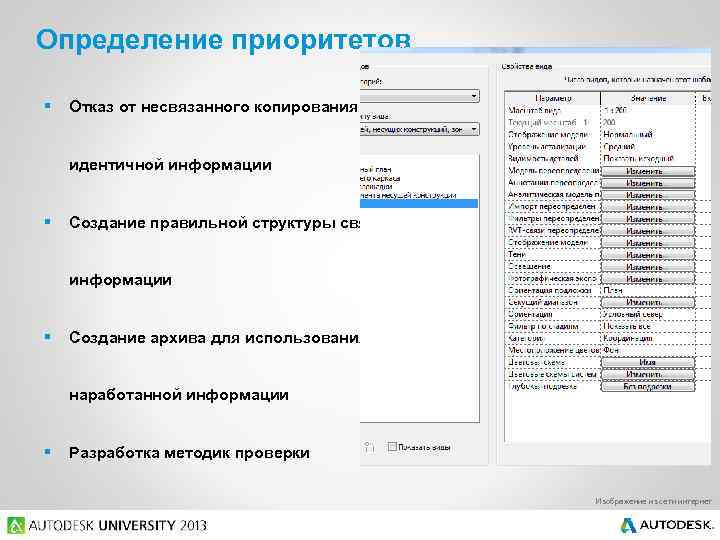

Определение приоритетов § Отказ от несвязанного копирования идентичной информации § Создание правильной структуры связи информации § Создание архива для использования наработанной информации § Разработка методик проверки Изображение из сети интернет

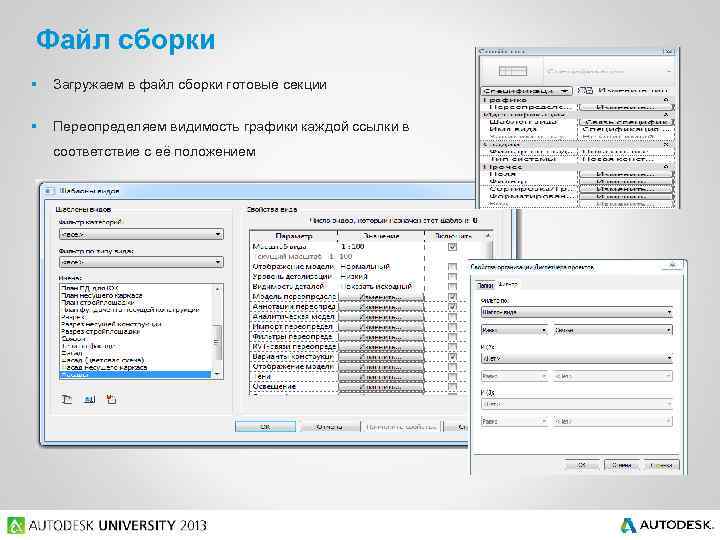

Файл сборки § Загружаем в файл сборки готовые секции § Переопределяем видимость графики каждой ссылки в соответствие с её положением

Важно! Шаблон вида с настройками связанного файла необходимо применять ко всем видам!

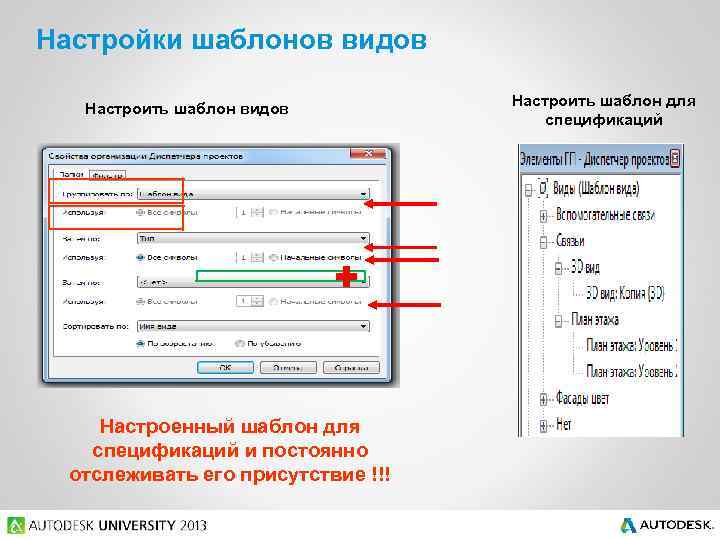

Настройки шаблонов видов Настроить шаблон видов Настроенный шаблон для спецификаций и постоянно отслеживать его присутствие !!! Настроить шаблон для спецификаций

Организация диспетчера проекта Удобная настройка при оформлении документации

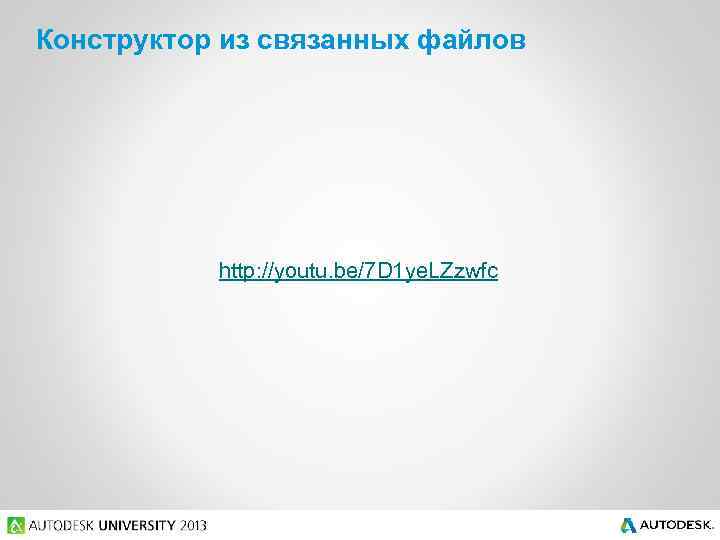

Конструктор из связанных файлов http: //youtu. be/7 D 1 ye. LZzwfc

Всё здорово, но это ещё не всё!

Аналог структуры проекта Архитектуру здания можно трактовать аналогично. Каждый раздел - отдельный файл. Изображения из сети интернет

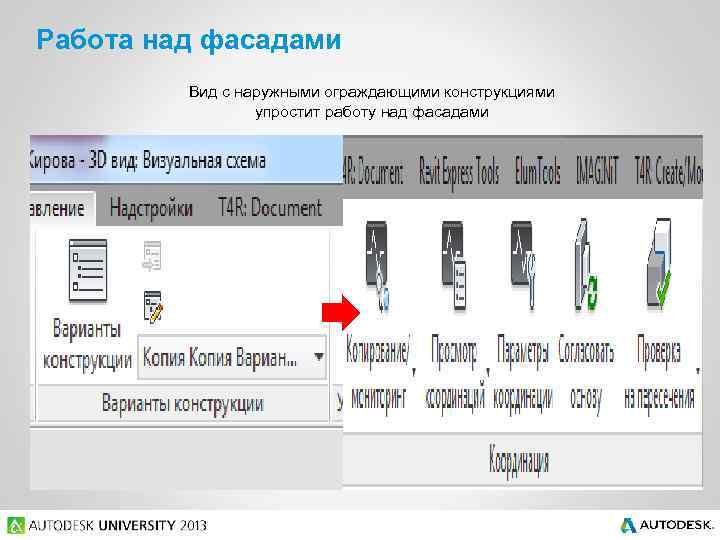

Работа над фасадами Вид с наружными ограждающими конструкциями упростит работу над фасадами

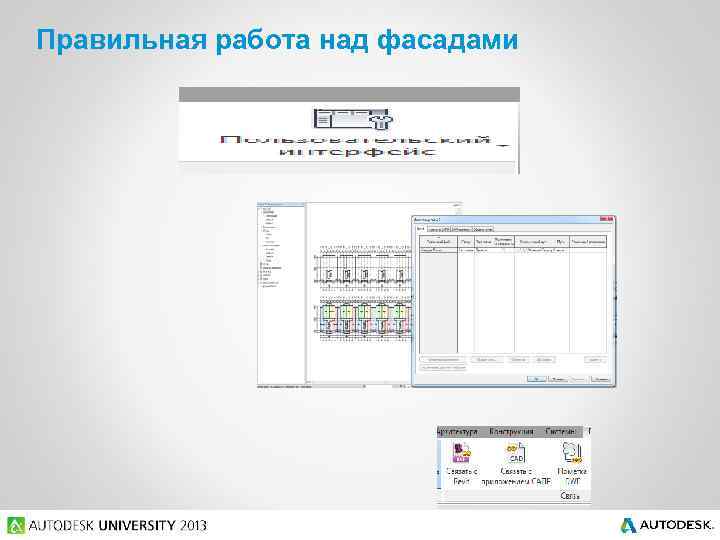

Правильная работа над фасадами

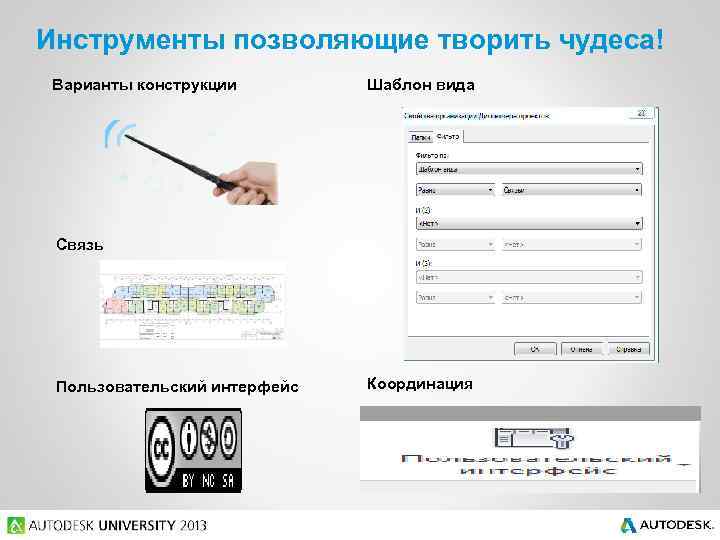

Инструменты позволяющие творить чудеса! Варианты конструкции Шаблон вида Связь Пользовательский интерфейс Координация

Чем ещё интересен данный подход? Изображения предоставлены Артёмом Афанасьевым

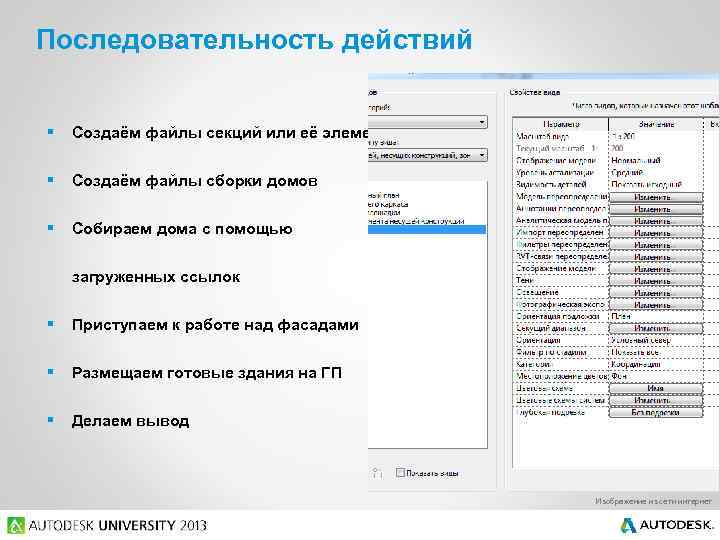

Последовательность действий § Создаём файлы секций или её элементы § Создаём файлы сборки домов § Собираем дома с помощью загруженных ссылок § Приступаем к работе над фасадами § Размещаем готовые здания на ГП § Делаем вывод Изображение из сети интернет
