Работа над обложкой переплетом и суперобложкой книги Лабораторная

Работа над обложкой, переплетом и суперобложкой книги Лабораторная работа № 1

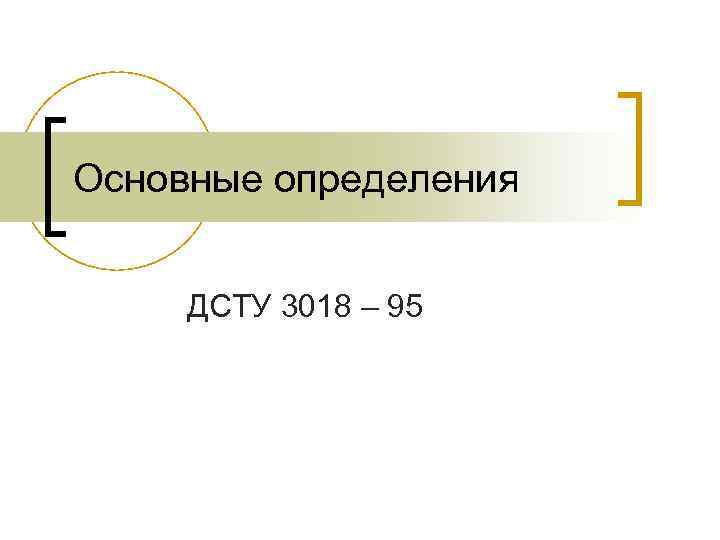

Основные определения ДСТУ 3018 – 95

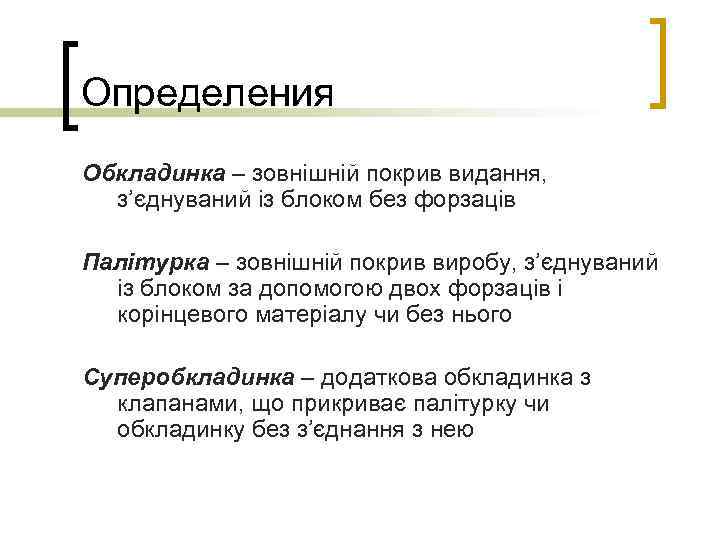

Определения Обкладинка – зовнішній покрив видання, з’єднуваний із блоком без форзаців Палітурка – зовнішній покрив виробу, з’єднуваний із блоком за допомогою двох форзаців і корінцевого матеріалу чи без нього Суперобкладинка – додаткова обкладинка з клапанами, що прикриває палітурку чи обкладинку без з’єднання з нею

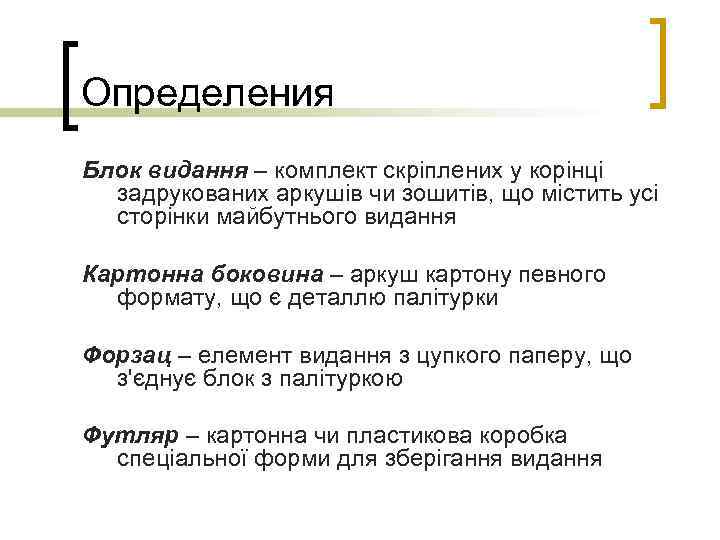

Определения Блок видання – комплект скріплених у корінці задрукованих аркушів чи зошитів, що містить усі сторінки майбутнього видання Картонна боковина – аркуш картону певного формату, що є деталлю палітурки Форзац – елемент видання з цупкого паперу, що з'єднує блок з палітуркою Футляр – картонна чи пластикова коробка спеціальної форми для зберігання видання

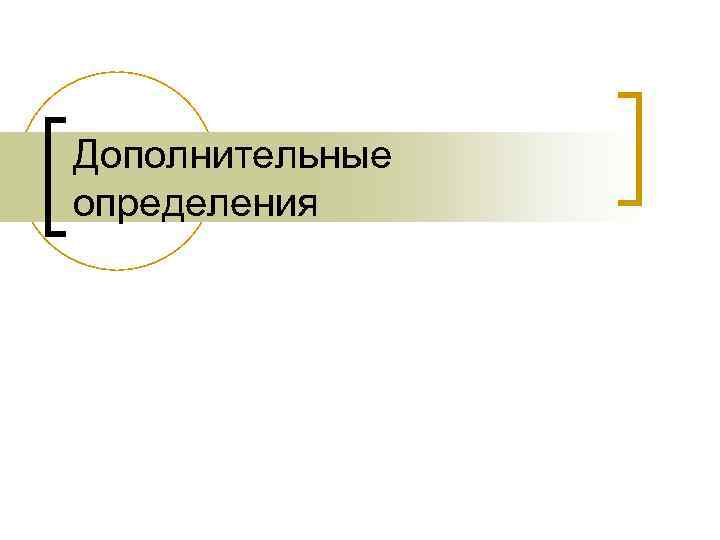

Дополнительные определения

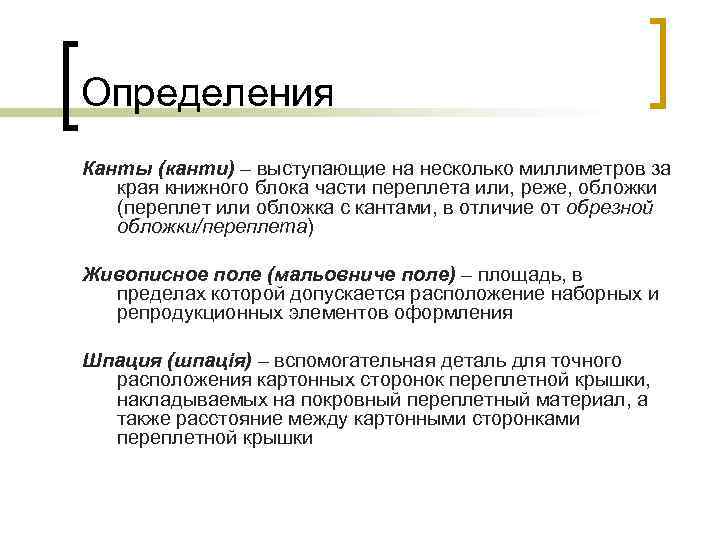

Определения Канты (канти) – выступающие на несколько миллиметров за края книжного блока части переплета или, реже, обложки (переплет или обложка с кантами, в отличие от обрезной обложки/переплета) Живописное поле (мальовниче поле) – площадь, в пределах которой допускается расположение наборных и репродукционных элементов оформления Шпация (шпація) – вспомогательная деталь для точного расположения картонных сторонок переплетной крышки, накладываемых на покровный переплетный материал, а также расстояние между картонными сторонками переплетной крышки

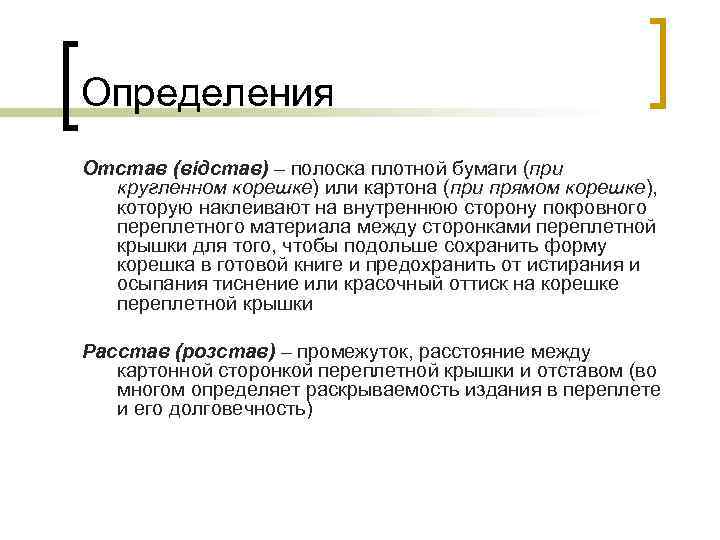

Определения Отстав (відстав) – полоска плотной бумаги (при кругленном корешке) или картона (при прямом корешке), которую наклеивают на внутреннюю сторону покровного переплетного материала между сторонками переплетной крышки для того, чтобы подольше сохранить форму корешка в готовой книге и предохранить от истирания и осыпания тиснение или красочный оттиск на корешке переплетной крышки Расстав (розстав) – промежуток, расстояние между картонной сторонкой переплетной крышки и отставом (во многом определяет раскрываемость издания в переплете и его долговечность)

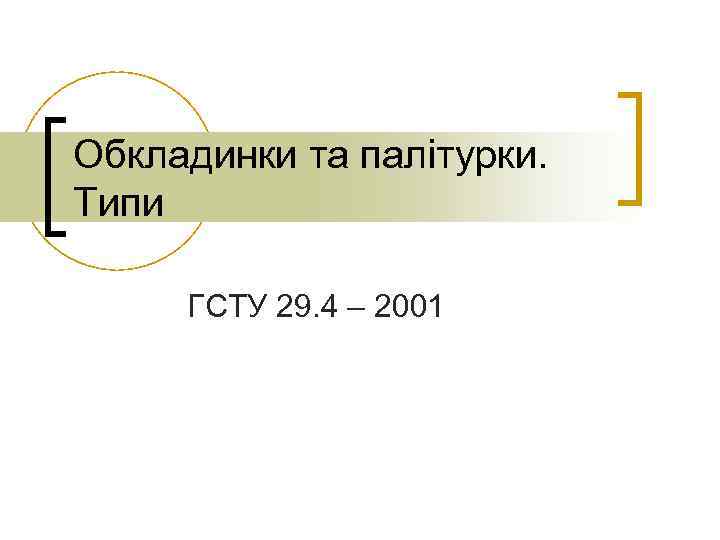

Обкладинки та палітурки. Типи ГСТУ 29. 4 – 2001

Типы обложек и переплетных крышек в зависимости от их конструкции

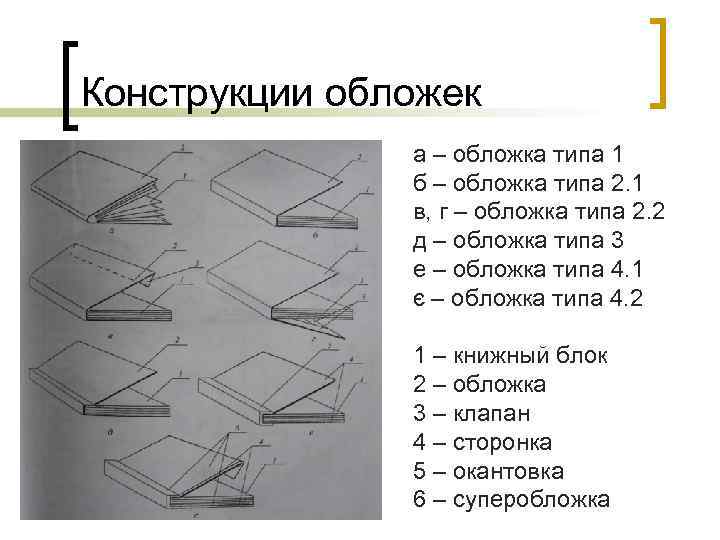

Конструкции обложек а – обложка типа 1 б – обложка типа 2. 1 в, г – обложка типа 2. 2 д – обложка типа 3 е – обложка типа 4. 1 є – обложка типа 4. 2 1 – книжный блок 2 – обложка 3 – клапан 4 – сторонка 5 – окантовка 6 – суперобложка

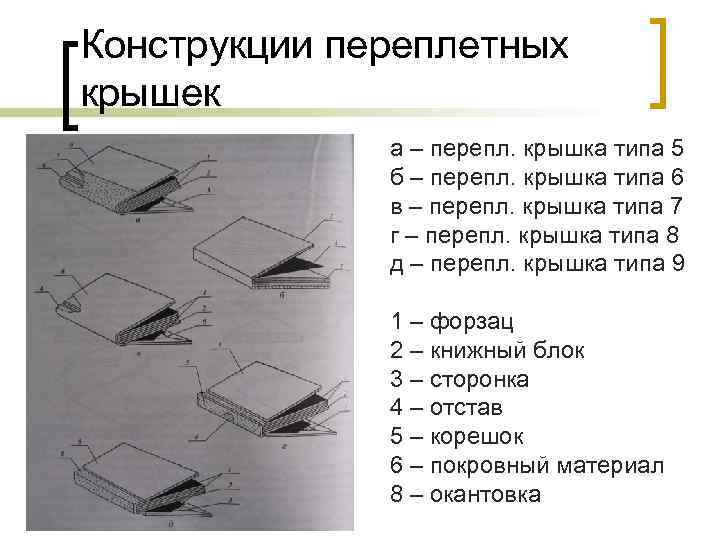

Конструкции переплетных крышек а – перепл. крышка типа 5 б – перепл. крышка типа 6 в – перепл. крышка типа 7 г – перепл. крышка типа 8 д – перепл. крышка типа 9 1 – форзац 2 – книжный блок 3 – сторонка 4 – отстав 5 – корешок 6 – покровный материал 8 – окантовка

Материалы для изготовления обложек

Материалы для изготовления переплетных крышек

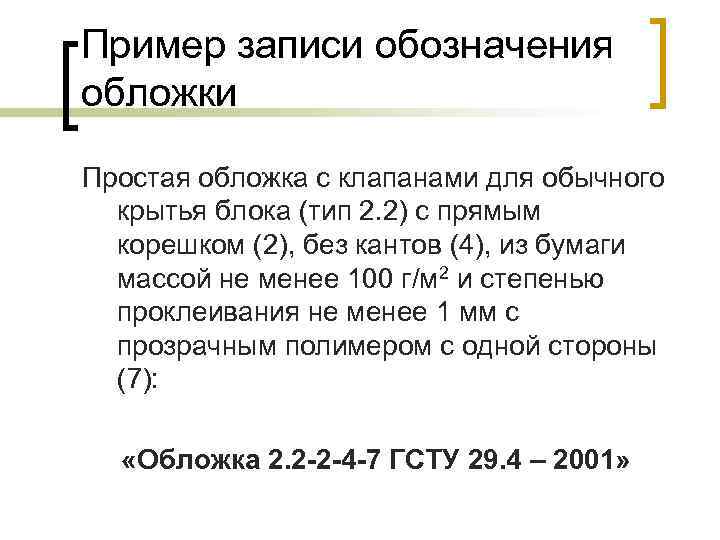

Пример записи обозначения обложки Простая обложка с клапанами для обычного крытья блока (тип 2. 2) с прямым корешком (2), без кантов (4), из бумаги массой не менее 100 г/м 2 и степенью проклеивания не менее 1 мм с прозрачным полимером с одной стороны (7): «Обложка 2. 2 -2 -4 -7 ГСТУ 29. 4 – 2001»

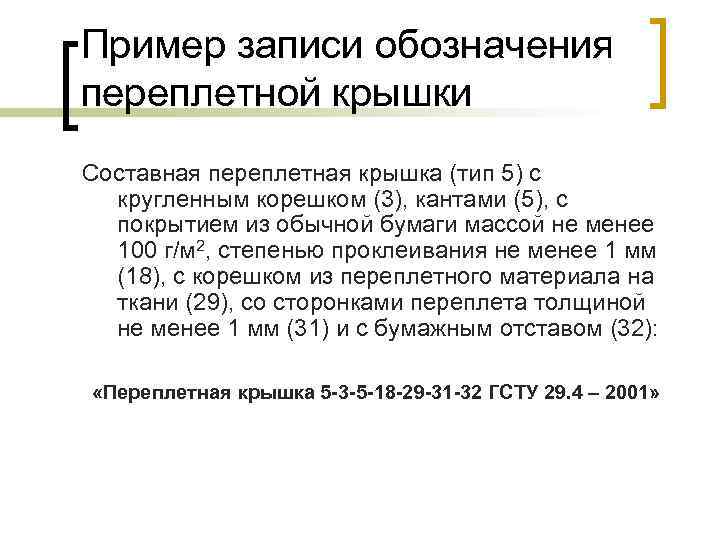

Пример записи обозначения переплетной крышки Составная переплетная крышка (тип 5) с кругленным корешком (3), кантами (5), с покрытием из обычной бумаги массой не менее 100 г/м 2, степенью проклеивания не менее 1 мм (18), с корешком из переплетного материала на ткани (29), со сторонками переплета толщиной не менее 1 мм (31) и с бумажным отставом (32): «Переплетная крышка 5 -3 -5 -18 -29 -31 -32 ГСТУ 29. 4 – 2001»

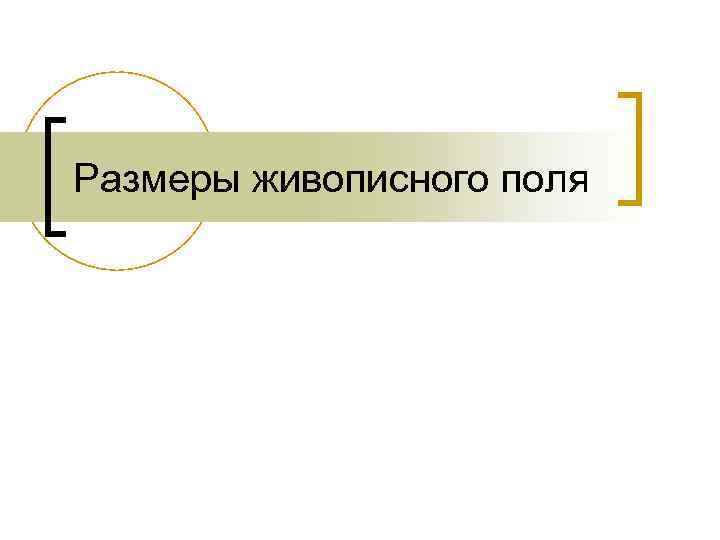

Размеры живописного поля

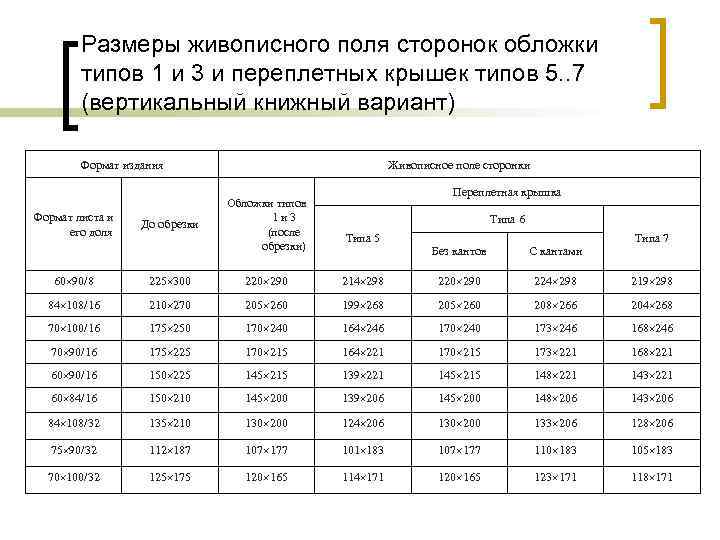

Размеры живописного поля сторонок обложки типов 1 и 3 и переплетных крышек типов 5. . 7 (вертикальный книжный вариант) Формат издания Формат листа и его доля До обрезки Живописное поле сторонки Обложки типов 1 и 3 (после обрезки) Переплетная крышка Типа 6 Типа 5 Типа 7 Без кантов С кантами 60 90/8 225 300 220 290 214 298 220 290 224 298 219 298 84 108/16 210 270 205 260 199 268 205 260 208 266 204 268 70 100/16 175 250 170 240 164 246 170 240 173 246 168 246 70 90/16 175 225 170 215 164 221 170 215 173 221 168 221 60 90/16 150 225 145 215 139 221 145 215 148 221 143 221 60 84/16 150 210 145 200 139 206 145 200 148 206 143 206 84 108/32 135 210 130 200 124 206 130 200 133 206 128 206 75 90/32 112 187 107 177 101 183 107 177 110 183 105 183 70 100/32 125 175 120 165 114 171 120 165 123 171 118 171

Оформление обложек и переплетов ДСТУ ГОСТ 7. 84: 2008 (ГОСТ 7. 84 – 2002, IDT)

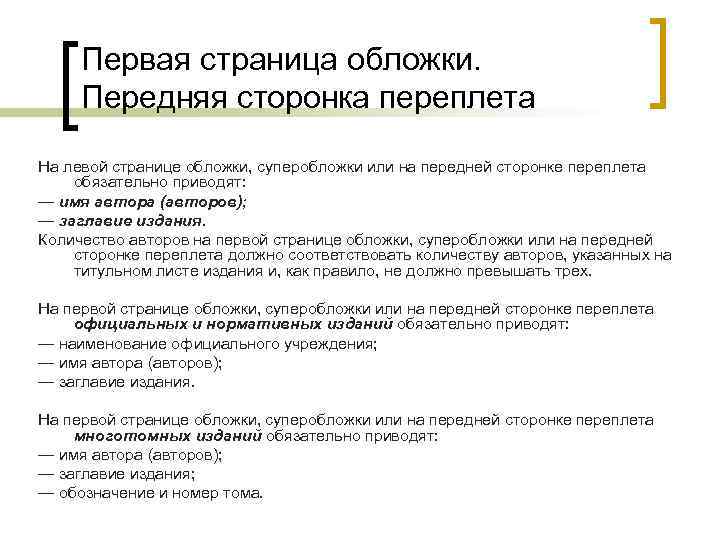

Первая страница обложки. Передняя сторонка переплета На левой странице обложки, суперобложки или на передней сторонке переплета обязательно приводят: — имя автора (авторов); — заглавие издания. Количество авторов на первой странице обложки, суперобложки или на передней сторонке переплета должно соответствовать количеству авторов, указанных на титульном листе издания и, как правило, не должно превышать трех. На первой странице обложки, суперобложки или на передней сторонке переплета официальных и нормативных изданий обязательно приводят: — наименование официального учреждения; — имя автора (авторов); — заглавие издания. На первой странице обложки, суперобложки или на передней сторонке переплета многотомных изданий обязательно приводят: — имя автора (авторов); — заглавие издания; — обозначение и номер тома.

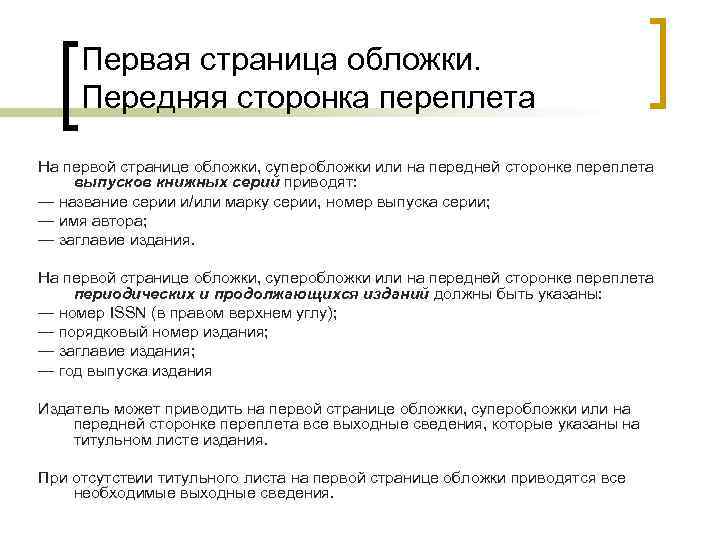

Первая страница обложки. Передняя сторонка переплета На первой странице обложки, суперобложки или на передней сторонке переплета выпусков книжных серий приводят: — название серии и/или марку серии, номер выпуска серии; — имя автора; — заглавие издания. На первой странице обложки, суперобложки или на передней сторонке переплета периодических и продолжающихся изданий должны быть указаны: — номер ISSN (в правом верхнем углу); — порядковый номер издания; — заглавие издания; — год выпуска издания Издатель может приводить на первой странице обложки, суперобложки или на передней сторонке переплета все выходные сведения, которые указаны на титульном листе издания. При отсутствии титульного листа на первой странице обложки приводятся все необходимые выходные сведения.

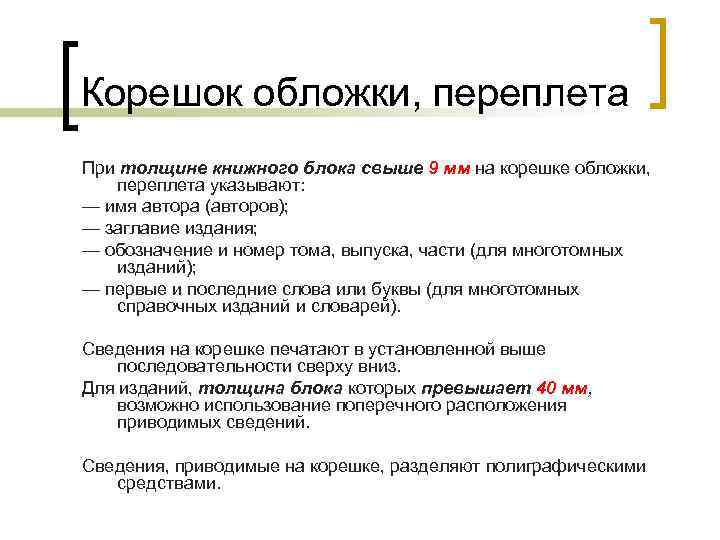

Корешок обложки, переплета При толщине книжного блока свыше 9 мм на корешке обложки, переплета указывают: — имя автора (авторов); — заглавие издания; — обозначение и номер тома, выпуска, части (для многотомных изданий); — первые и последние слова или буквы (для многотомных справочных изданий и словарей). Сведения на корешке печатают в установленной выше последовательности сверху вниз. Для изданий, толщина блока которых превышает 40 мм, возможно использование поперечного расположения приводимых сведений. Сведения, приводимые на корешке, разделяют полиграфическими средствами.

Четвертая страница обложки. Задняя сторонка переплета На четвертой странице обложки, суперобложки или на задней сторонке переплета в их нижней части приводится штрих-код издания. Дополнительно могут приводиться сведения об авторах, о серии, об издателе и иная рекламная информация.

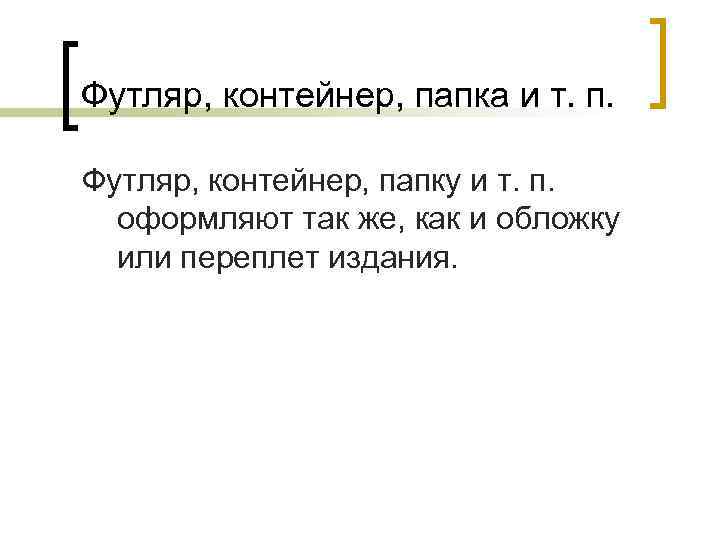

Футляр, контейнер, папка и т. п. Футляр, контейнер, папку и т. п. оформляют так же, как и обложку или переплет издания.

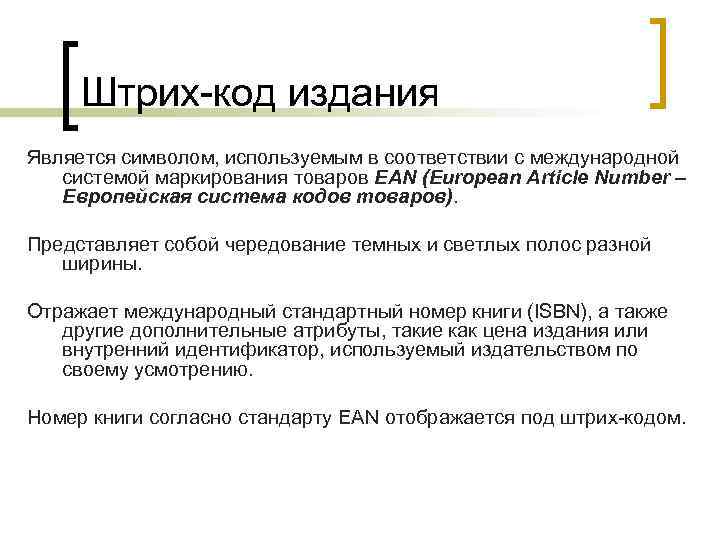

Штрих-код издания Является символом, используемым в соответствии с международной системой маркирования товаров EAN (European Article Number – Европейская система кодов товаров). Представляет собой чередование темных и светлых полос разной ширины. Отражает международный стандартный номер книги (ISBN), а также другие дополнительные атрибуты, такие как цена издания или внутренний идентификатор, используемый издательством по своему усмотрению. Номер книги согласно стандарту EAN отображается под штрих-кодом.

Пример штрих-кода

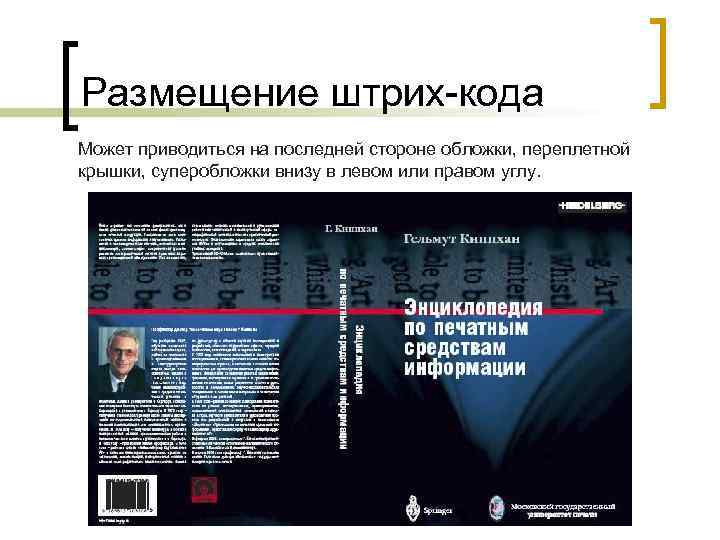

Размещение штрих-кода Может приводиться на последней стороне обложки, переплетной крышки, суперобложки внизу в левом или правом углу.

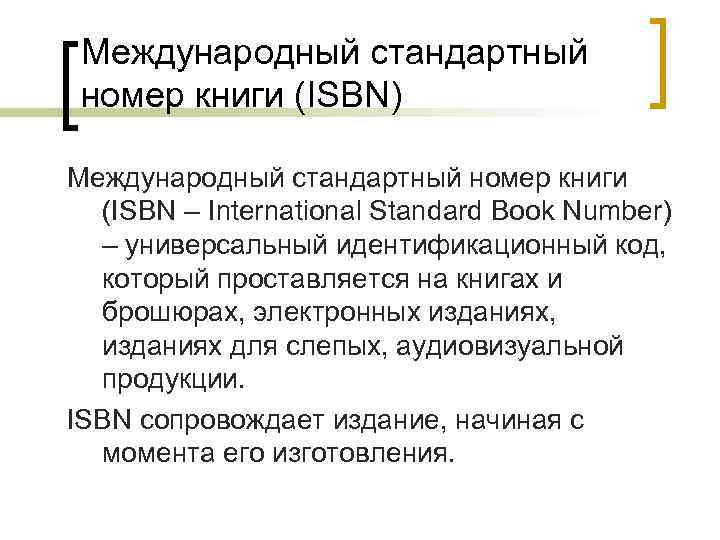

Международный стандартный номер книги (ISBN) Международный стандартный номер книги (ISBN – International Standard Book Number) – универсальный идентификационный код, который проставляется на книгах и брошюрах, электронных изданиях, изданиях для слепых, аудиовизуальной продукции. ISBN сопровождает издание, начиная с момента его изготовления.

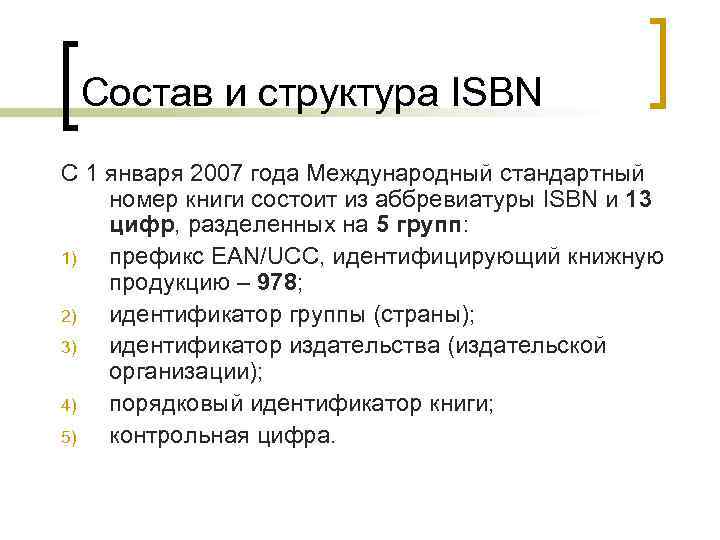

Состав и структура ISBN С 1 января 2007 года Международный стандартный номер книги состоит из аббревиатуры ISBN и 13 цифр, разделенных на 5 групп: 1) префикс EAN/UCC, идентифицирующий книжную продукцию – 978; 2) идентификатор группы (страны); 3) идентификатор издательства (издательской организации); 4) порядковый идентификатор книги; 5) контрольная цифра.

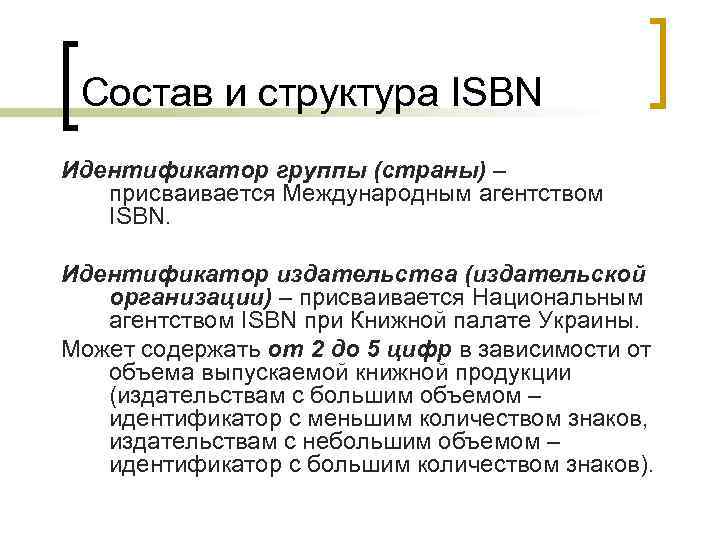

Состав и структура ISBN Идентификатор группы (страны) – присваивается Международным агентством ISBN. Идентификатор издательства (издательской организации) – присваивается Национальным агентством ISBN при Книжной палате Украины. Может содержать от 2 до 5 цифр в зависимости от объема выпускаемой книжной продукции (издательствам с большим объемом – идентификатор с меньшим количеством знаков, издательствам с небольшим объемом – идентификатор с большим количеством знаков).

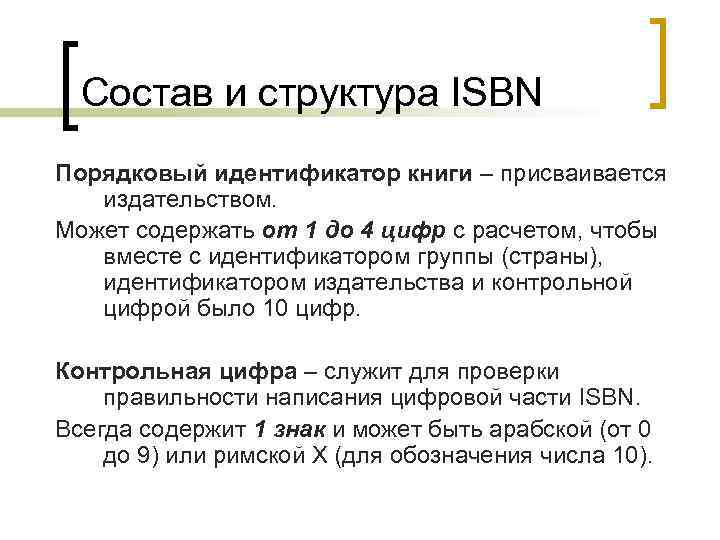

Состав и структура ISBN Порядковый идентификатор книги – присваивается издательством. Может содержать от 1 до 4 цифр с расчетом, чтобы вместе с идентификатором группы (страны), идентификатором издательства и контрольной цифрой было 10 цифр. Контрольная цифра – служит для проверки правильности написания цифровой части ISBN. Всегда содержит 1 знак и может быть арабской (от 0 до 9) или римской Х (для обозначения числа 10).

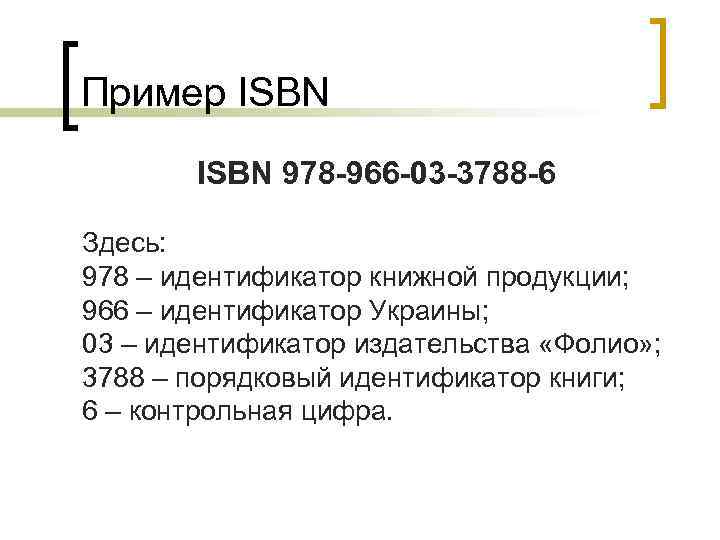

Пример ISBN 978 -966 -03 -3788 -6 Здесь: 978 – идентификатор книжной продукции; 966 – идентификатор Украины; 03 – идентификатор издательства «Фолио» ; 3788 – порядковый идентификатор книги; 6 – контрольная цифра.

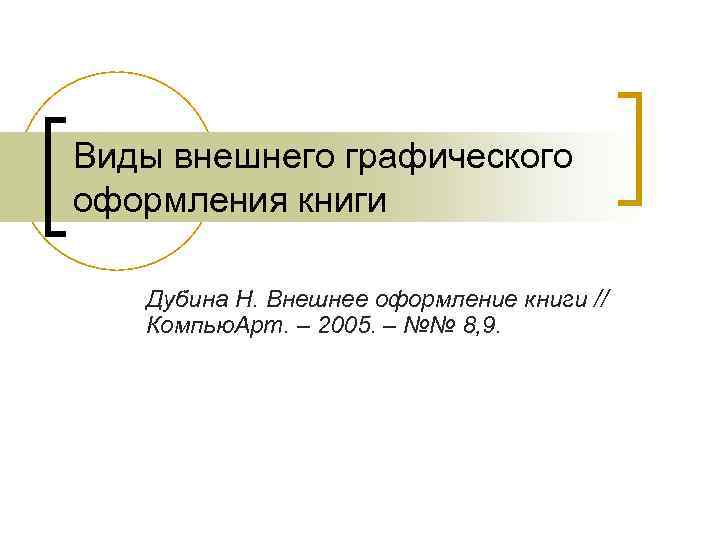

Виды внешнего графического оформления книги Дубина Н. Внешнее оформление книги // Компью. Арт. – 2005. – №№ 8, 9.

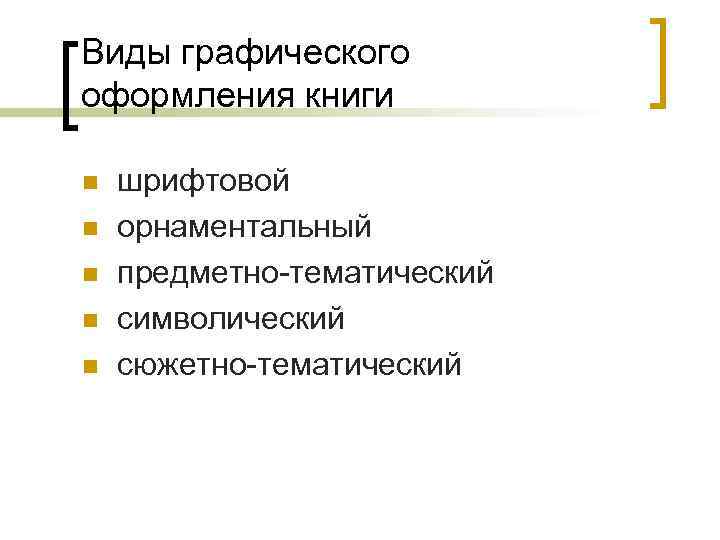

Виды графического оформления книги n n n шрифтовой орнаментальный предметно-тематический символический сюжетно-тематический

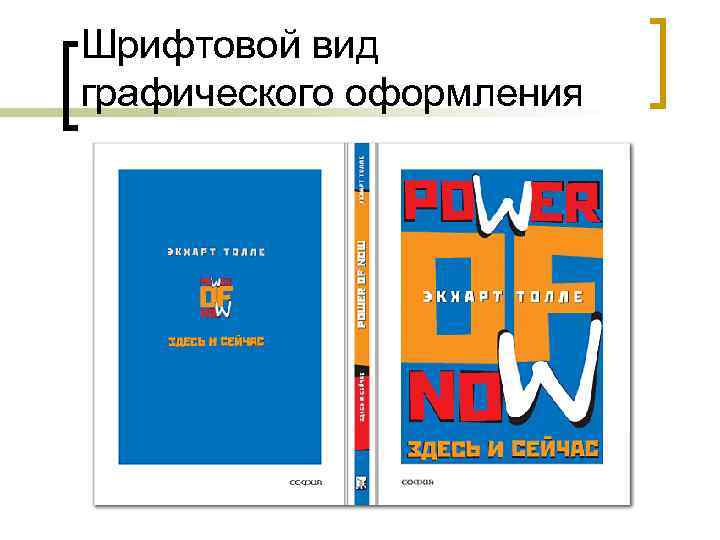

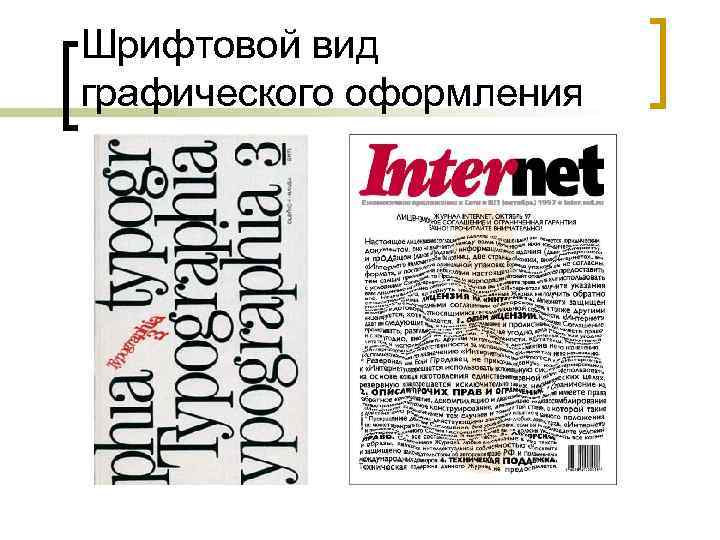

Шрифтовой вид графического оформления

Шрифтовой вид графического оформления Сфера применения: n официальные издания n научно-производственные издания n производственно-практические издания n нормативные производственно-практические издания n учебные издания n общественно-политические издания n справочные издания

Орнаментальный вид графического оформления

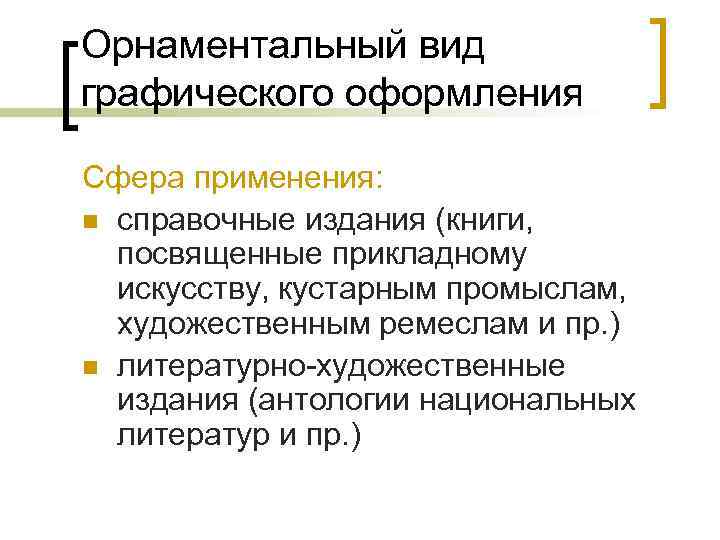

Орнаментальный вид графического оформления Сфера применения: n справочные издания (книги, посвященные прикладному искусству, кустарным промыслам, художественным ремеслам и пр. ) n литературно-художественные издания (антологии национальных литератур и пр. )

Предметно-тематический вид графического оформления

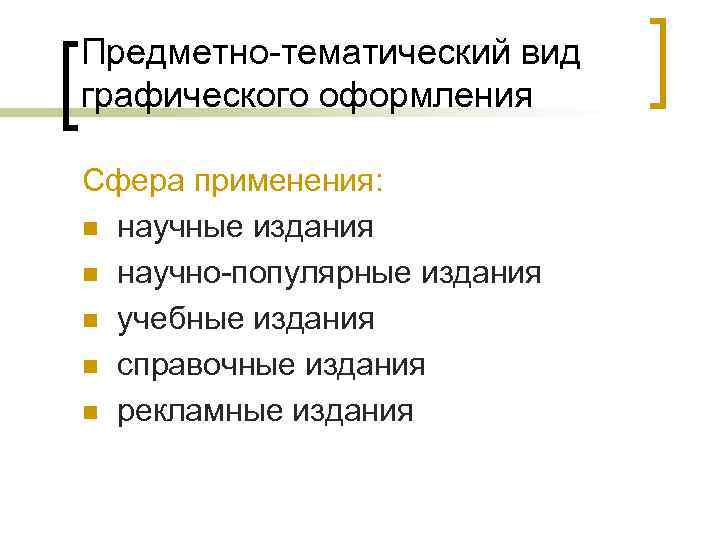

Предметно-тематический вид графического оформления Сфера применения: n научные издания n научно-популярные издания n учебные издания n справочные издания n рекламные издания

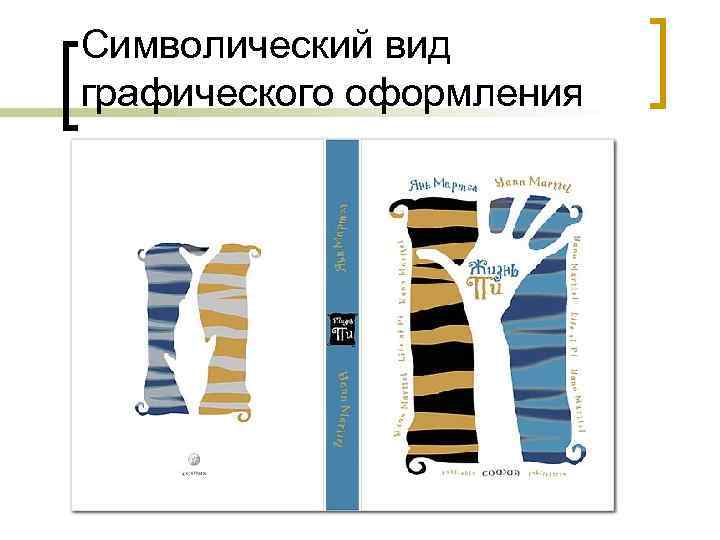

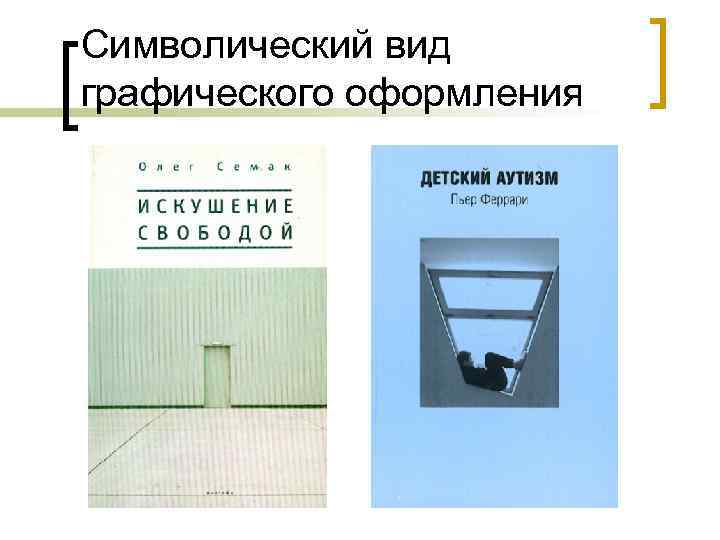

Символический вид графического оформления

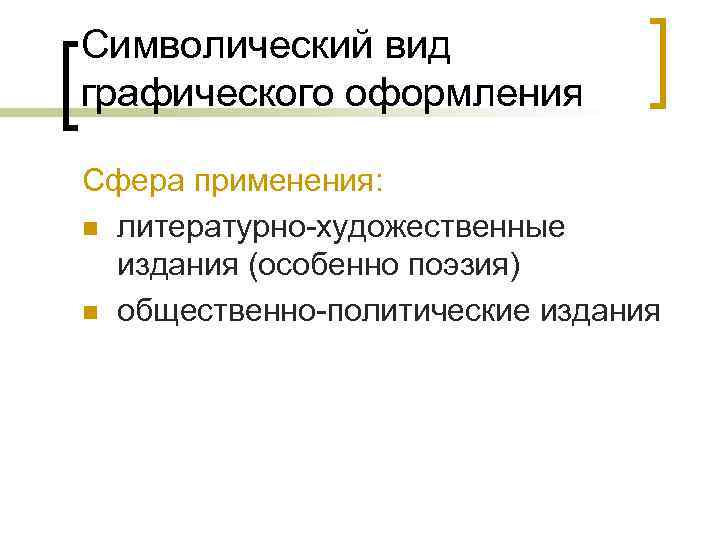

Символический вид графического оформления Сфера применения: n литературно-художественные издания (особенно поэзия) n общественно-политические издания

Сюжетно-тематический вид графического оформления

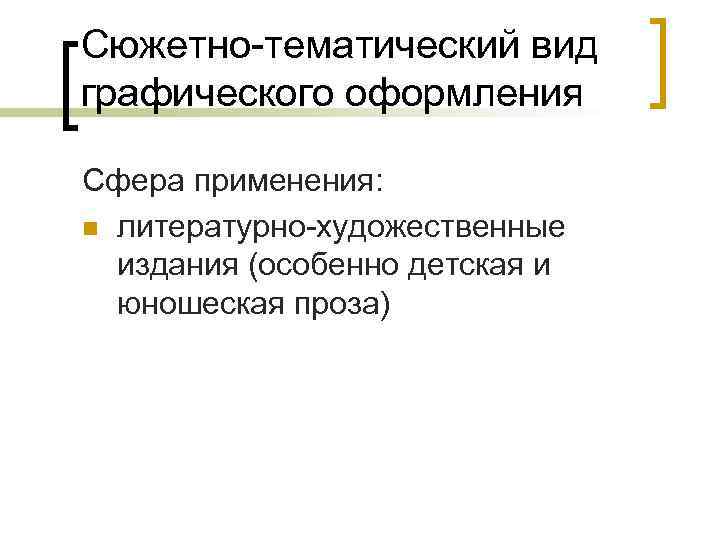

Сюжетно-тематический вид графического оформления Сфера применения: n литературно-художественные издания (особенно детская и юношеская проза)

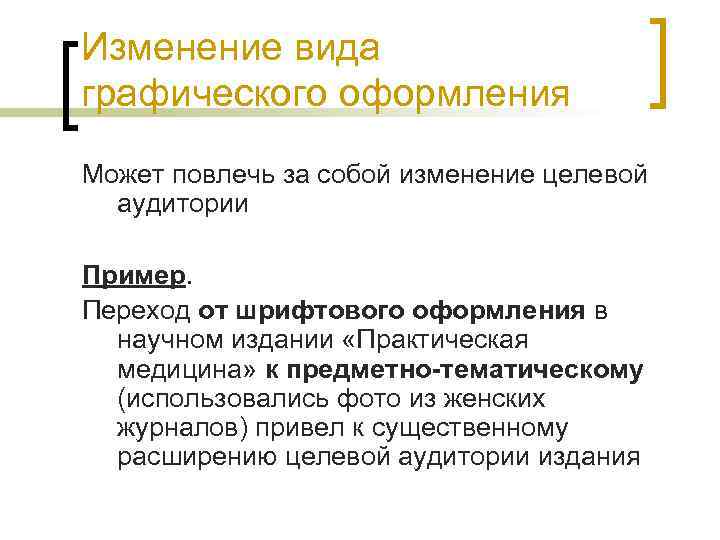

Изменение вида графического оформления Может повлечь за собой изменение целевой аудитории Пример. Переход от шрифтового оформления в научном издании «Практическая медицина» к предметно-тематическому (использовались фото из женских журналов) привел к существенному расширению целевой аудитории издания

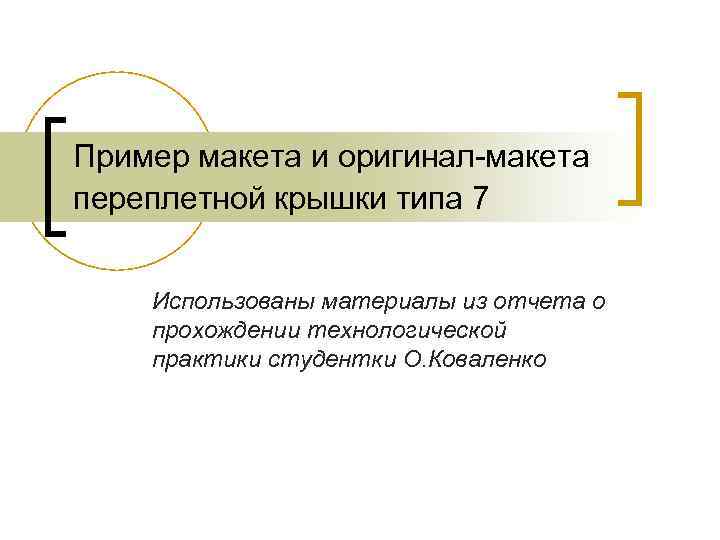

Пример макета и оригинал-макета переплетной крышки типа 7 Использованы материалы из отчета о прохождении технологической практики студентки О. Коваленко

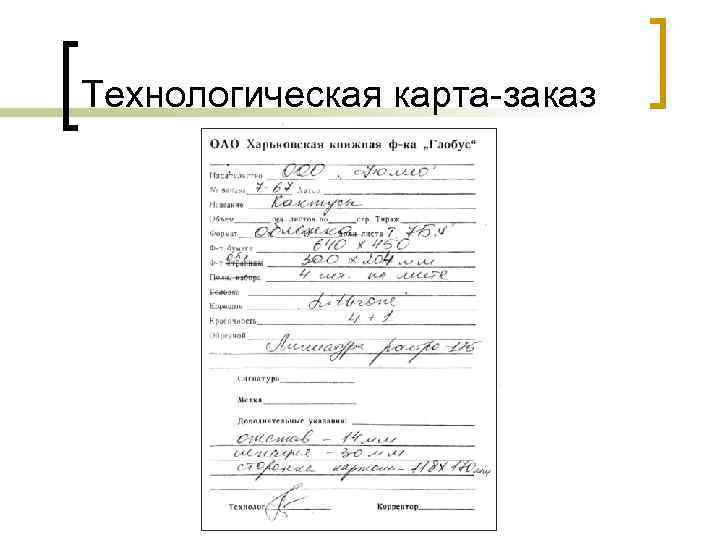

Технологическая карта-заказ

Конструкция переплетной крышки типа 7 (цельнокрытой)

Макет переплетной крышки типа 7 для книги формата 70 100/32

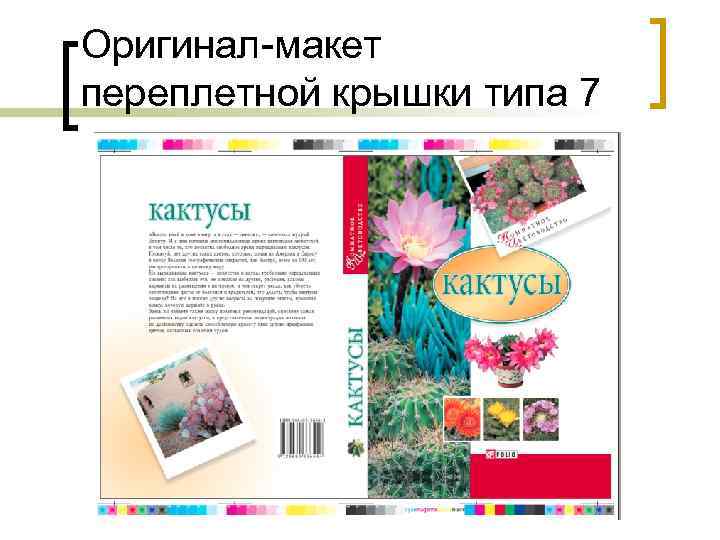

Оригинал-макет переплетной крышки типа 7
