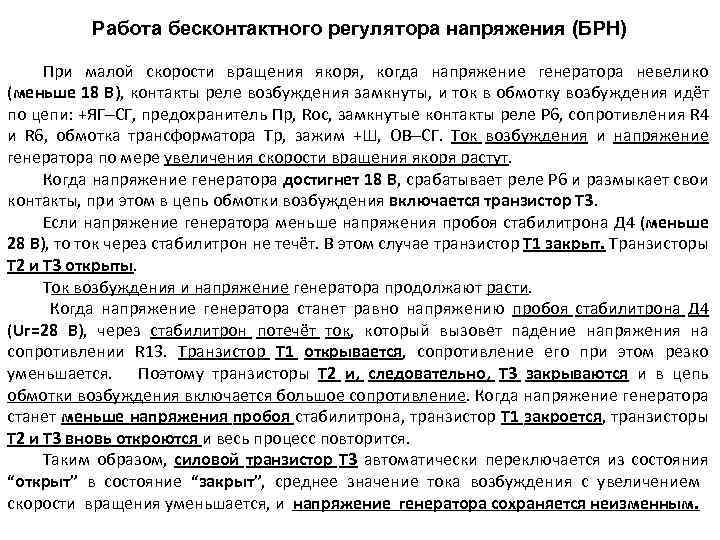

Работа бесконтактного регулятора напряжения (БРН) При малой скорости вращения якоря, когда напряжение генератора невелико (меньше 18 В), контакты реле возбуждения замкнуты, и ток в обмотку возбуждения идёт по цепи: +ЯГ СГ, предохранитель Пр, Rос, замкнутые контакты реле Р 6, сопротивления R 4 и R 6, обмотка трансформатора Тр, зажим +Ш, ОВ СГ. Ток возбуждения и напряжение генератора по мере увеличения скорости вращения якоря растут. Когда напряжение генератора достигнет 18 В, срабатывает реле Р 6 и размыкает свои контакты, при этом в цепь обмотки возбуждения включается транзистор Т 3. Если напряжение генератора меньше напряжения пробоя стабилитрона Д 4 (меньше 28 В), то ток через стабилитрон не течёт. В этом случае транзистор Т 1 закрыт. Транзисторы Т 2 и Т 3 открыты. Ток возбуждения и напряжение генератора продолжают расти. Когда напряжение генератора станет равно напряжению пробоя стабилитрона Д 4 (Uг=28 В), через стабилитрон потечёт ток, который вызовет падение напряжения на сопротивлении R 13. Транзистор Т 1 открывается, сопротивление его при этом резко уменьшается. Поэтому транзисторы Т 2 и, следовательно, Т 3 закрываются и в цепь обмотки возбуждения включается большое сопротивление. Когда напряжение генератора станет меньше напряжения пробоя стабилитрона, транзистор Т 1 закроется, транзисторы Т 2 и Т 3 вновь откроются и весь процесс повторится. Таким образом, силовой транзистор Т 3 автоматически переключается из состояния “открыт” в состояние “закрыт”, среднее значение тока возбуждения с увеличением скорости вращения уменьшается, и напряжение генератора сохраняется неизменным.
Работа дифференциально-минимального реле (ДМР) При увеличении напряжения генератора до 14 В срабатывает включающее реле Р 3, которое своими контактами включает обмотку управляющего реле Р 5 (реле обратного тока) на разность напряжения генератора и АБ. Результирующий магнитный поток, поворачивает якорь реле по ходу часовой стрелки, удерживая контакты управляющего реле разомкнутыми. Обмотка контактора К обесточена, контакты его разомкнуты, и генератор отключен от бортовой сети. При увеличении напряжения генератора ток, проходящий через обмотки управляющего реле, уменьшается, а при равенстве напряжений генератора и батарей равен нулю. При дальнейшем увеличении напряжения генератора ток изменяет направление. В этом случае результирующий магнитный поток, создаваемый дифференциальной и последовательной обмотками, взаимодействуя с магнитным потоком постоянных магнитов, поворачивает якорь реле против хода часовой стрелки. При превышении UГ над EАБ на 0, 2 1, 0 В, контакты управляющего реле замкнутся и замкнут цепь питания обмотки контактора К, который подключит генератор в бортовую сеть и включит обмотки реле Р 1 и Р 2. При уменьшении частоты вращения якоря генератора, когда Uг < UАБ, по последовательной обмотке управляющего реле ток пойдет в обратном направлении. Когда обратный ток достигает значения 15 35 А, контакты реле Р 5 разомкнутся и разорвут цепь обмотки контактора. Контакты контактора разомкнутся под действием пружины и генератор отключится от АБ и потребителей. При дальнейшем уменьшении напряжения генератора (при разности напряжений АБ и генератора 14 В) срабатывает предохранительное реле Р 4 и разрывает цепь дифференциальной обмотки. При напряжении генератора 4 В отключается включающее реле Р 3, и вся схема 2 приходит в исходное состояние.
