РАБОЧИЙ ПРОЕКТ

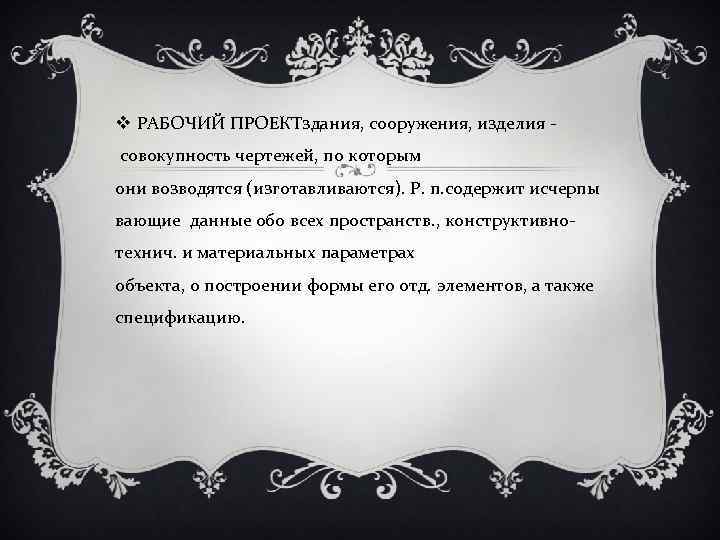

v РАБОЧИЙ ПРОЕКТздания, сооружения, изделия совокупность чертежей, по которым они возводятся (изготавливаются). Р. п. содержит исчерпы вающие данные обо всех пространств. , конструктивно технич. и материальных параметрах объекта, о построении формы его отд. элементов, а также спецификацию.

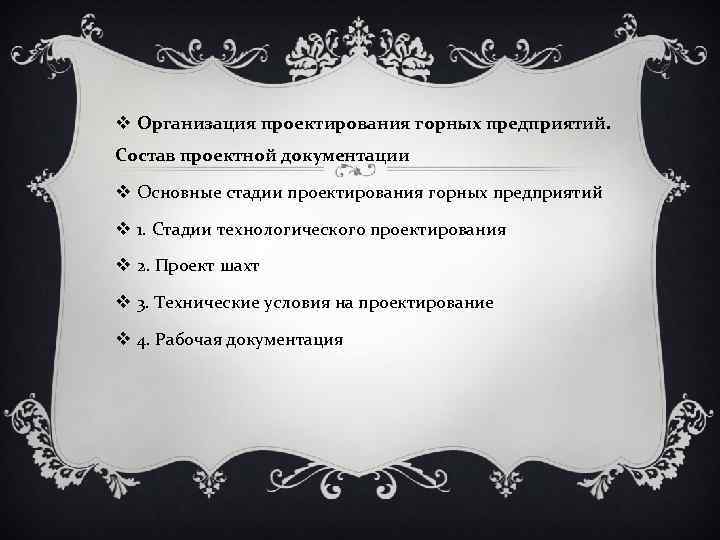

v Организация проектирования горных предприятий. Состав проектной документации v Основные стадии проектирования горных предприятий v 1. Стадии технологического проектирования v 2. Проект шахт v 3. Технические условия на проектирование v 4. Рабочая документация

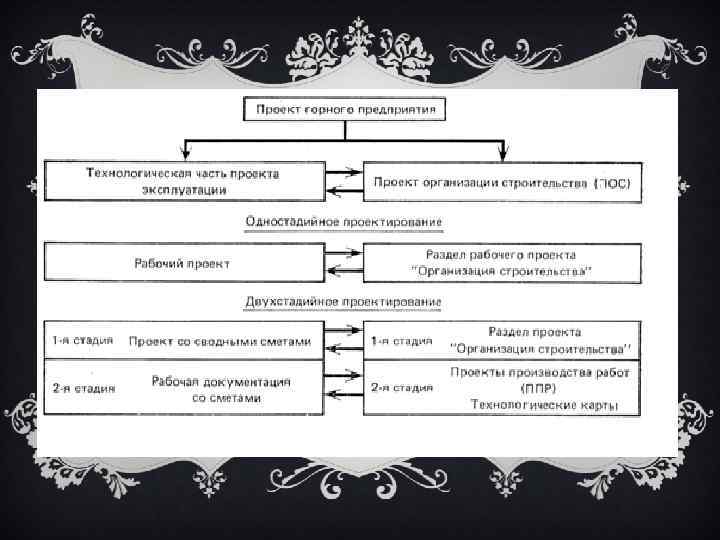

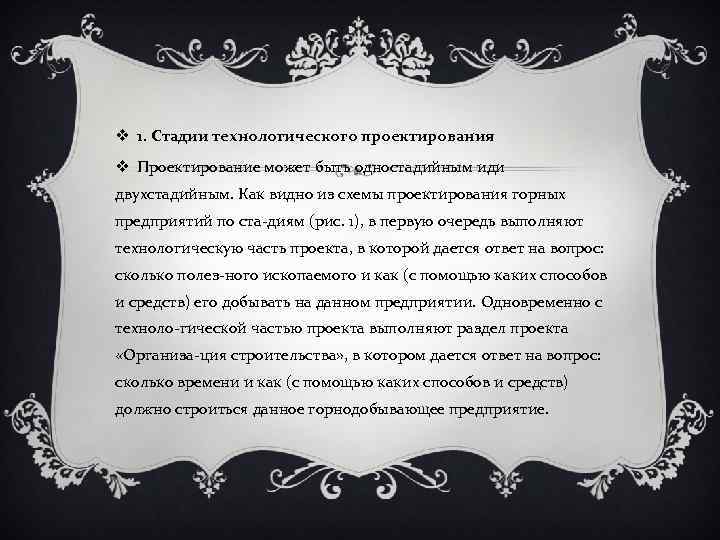

v 1. Стадии технологического проектирования v Проектирование может быть одностадийным иди двухстадийным. Как видно из схемы проектирования горных предприятий по ста диям (рис. 1), в первую очередь выполняют технологическую часть проекта, в которой дается ответ на вопрос: сколько полез ного ископаемого и как (с помощью каких способов и средств) его добывать на данном предприятии. Одновременно с техноло гической частью проекта выполняют раздел проекта «Организа ция строительства» , в котором дается ответ на вопрос: сколько времени и как (с помощью каких способов и средств) должно строиться данное горнодобывающее предприятие.

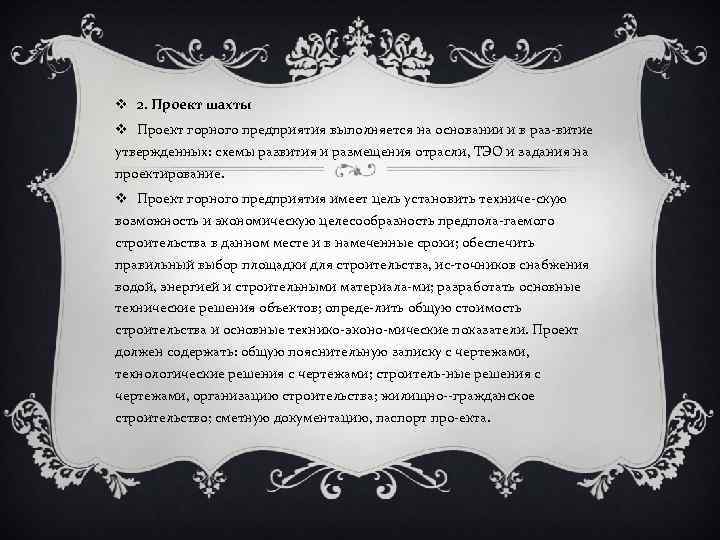

v 2. Проект шахты v Проект горного предприятия выполняется на основании и в раз витие утвержденных: схемы развития и размещения отрасли, ТЭО и задания на проектирование. v Проект горного предприятия имеет цель установить техниче скую возможность и экономическую целесообразность предпола гаемого строительства в данном месте и в намеченные сроки; обеспечить правильный выбор площадки для строительства, ис точников снабжения водой, энергией и строительными материала ми; разработать основные технические решения объектов; опреде лить общую стоимость строительства и основные технико эконо мические показатели. Проект должен содержать: общую пояснительную записку с чертежами, технологические решения с чертежами; строитель ные решения с чертежами, организацию строительства; жилищно гражданское строительство; сметную документацию, паспорт про екта.

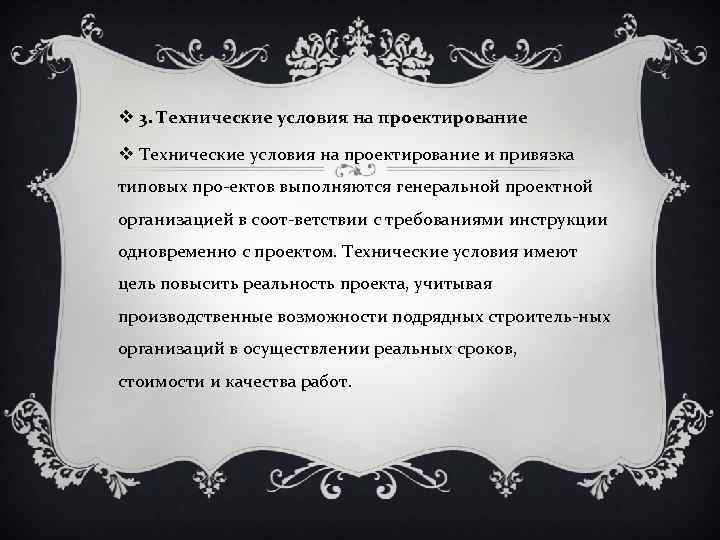

v 3. Технические условия на проектирование v Технические условия на проектирование и привязка типовых про ектов выполняются генеральной проектной организацией в соот ветствии с требованиями инструкции одновременно с проектом. Технические условия имеют цель повысить реальность проекта, учитывая производственные возможности подрядных строитель ных организаций в осуществлении реальных сроков, стоимости и качества работ.

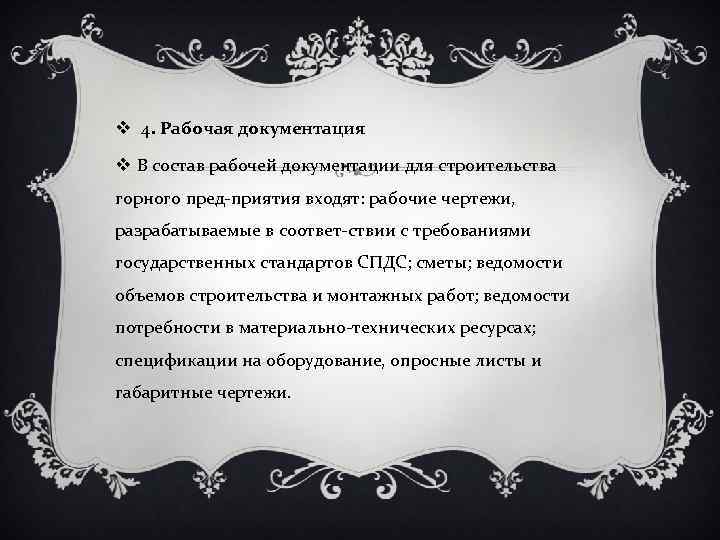

v 4. Рабочая документация v В состав рабочей документации для строительства горного пред приятия входят: рабочие чертежи, разрабатываемые в соответ ствии с требованиями государственных стандартов СПДС; сметы; ведомости объемов строительства и монтажных работ; ведомости потребности в материально технических ресурсах; спецификации на оборудование, опросные листы и габаритные чертежи.
