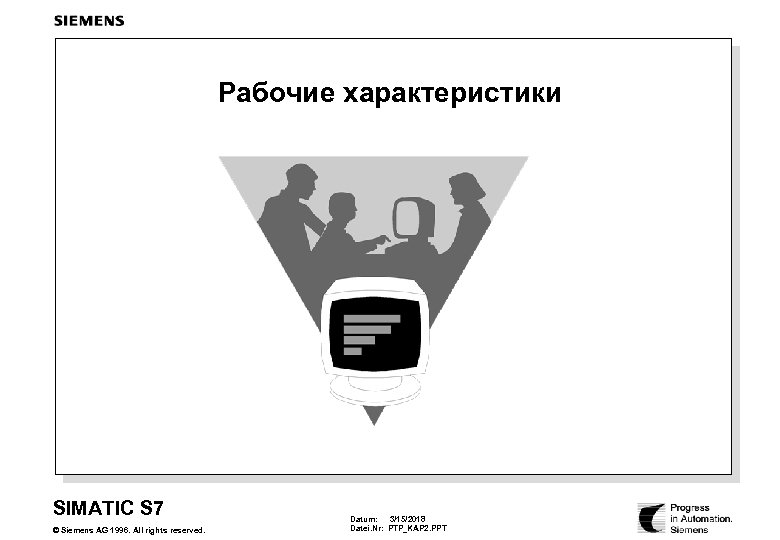

Рабочие характеристики SIMATIC S 7 © Siemens AG 1996. All rights reserved. Datum: 3/15/2018 Datei. Nr: PTP_KAP 2. PPT

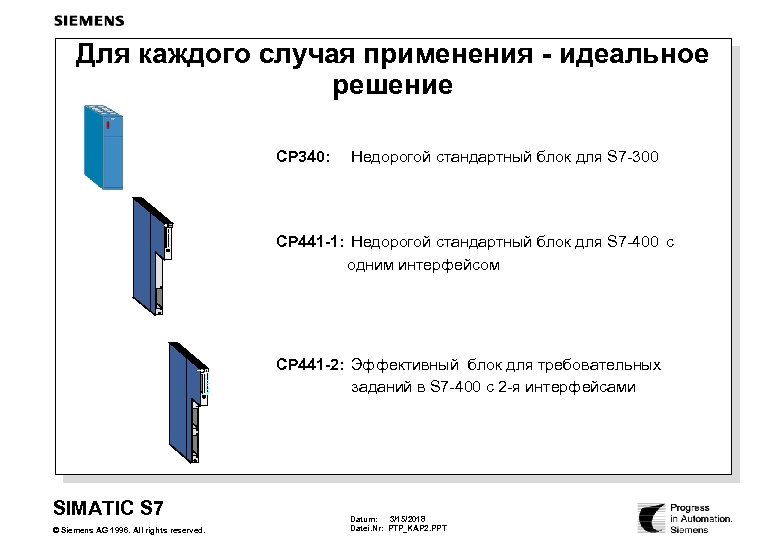

Для каждого случая применения - идеальное решение CP 340: Недорогой стандартный блок для S 7 -300 21 43 643 -1 QA 11 -0 AX 0 2 1 4 3 3 ATB 386 SX INTF EXF SD HDD S 2 USR RUN STOP RUN_P SIMATIC S 7 © Siemens AG 1996. All rights reserved. CP 441 -1: Недорогой стандартный блок для S 7 -400 с одним интерфейсом CP 441 -2: Эффективный блок для требовательных заданий в S 7 -400 с 2 -я интерфейсами Datum: 3/15/2018 Datei. Nr: PTP_KAP 2. PPT
Модуль CP 340 r 3 различных законченных модуля ¦ CP 340 -1 A: интерфейс RS 232 C (V. 24) ¦ CP 340 -1 B: интерфейс 20 m. A (TTY) ¦ CP 340 -1 C: интерфейс RS 422/485 r Индикация: светодиоды для передачи, приема, ошибок r Максимальная скорость передачи ¦ 9600 Бит/c при дуплексном режиме работы (ASCII-драйвер) ¦ 19200 Бит/c при полудуплексном режиме работы (3964(R)) r Протоколы ¦ Встроенные стандартные протоколы ¦ Нет загружаемых драйверов (чужих протоколов) r Возможность адресоваться в область периферии (16 байт) SIMATIC S 7 © Siemens AG 1996. All rights reserved. Datum: 3/15/2018 Datei. Nr: PTP_KAP 2. PPT

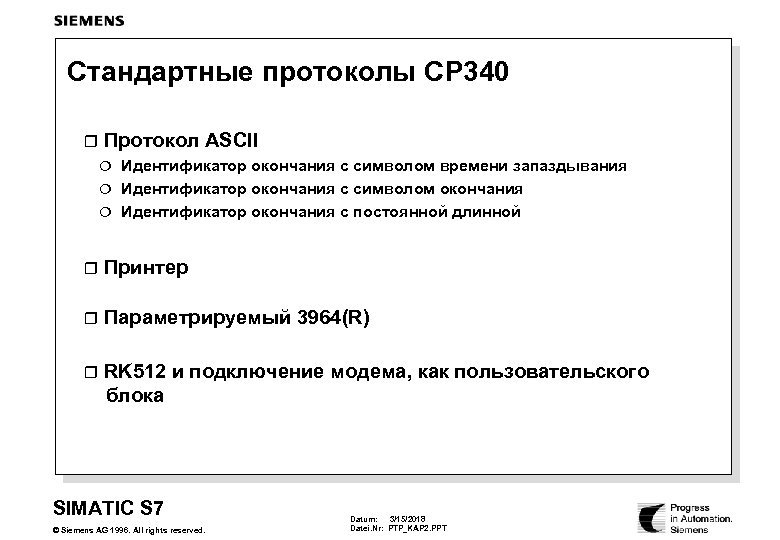

Стандартные протоколы CP 340 r Протокол ASCII Идентификатор окончания с символом времени запаздывания ¦ Идентификатор окончания с символом окончания ¦ Идентификатор окончания с постоянной длинной ¦ r Принтер r Параметрируемый 3964(R) r RK 512 и подключение модема, как пользовательского блока SIMATIC S 7 © Siemens AG 1996. All rights reserved. Datum: 3/15/2018 Datei. Nr: PTP_KAP 2. PPT

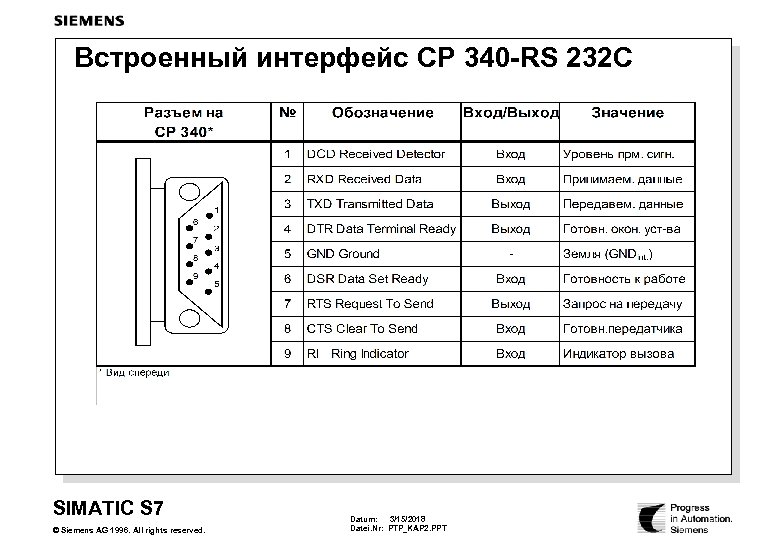

Встроенный интерфейс CP 340 -RS 232 C SIMATIC S 7 © Siemens AG 1996. All rights reserved. Datum: 3/15/2018 Datei. Nr: PTP_KAP 2. PPT

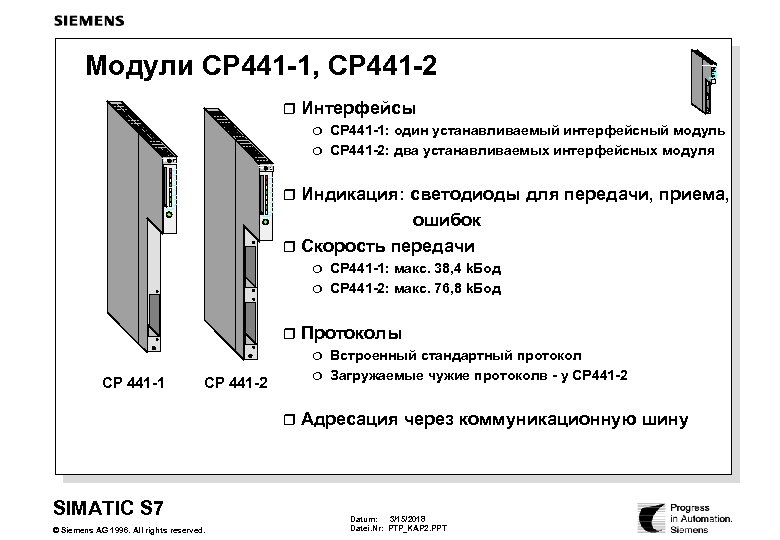

Модули CP 441 -1, CP 441 -2 21 643 -1 QA 11 -0 AX 0 43 ATB 386 SX 3 INTF EXF SD HDD S 2 USR RUN STOP RUN_P r Интерфейсы ¦ CP 441 -1: один устанавливаемый интерфейсный модуль ¦ CP 441 -2: два устанавливаемых интерфейсных модуля 643 -1 QA 11 -0 AX 0 3 2 1 4 3 ATB 386 SX 643 -1 QA 11 -0 AX 0 3 2 1 4 3 INTF ATB 386 SX EXF INTF SD EXF HDD SD S 2 HDD USR S 2 RUN USR STOP RUN_P r Индикация: светодиоды для передачи, приема, ошибок r Скорость передачи ¦ CP 441 -1: макс. 38, 4 k. Бод ¦ CP 441 -2: макс. 76, 8 k. Бод r Протоколы ¦ Встроенный стандартный протокол CP 441 -1 CP 441 -2 ¦ Загружаемые чужие протоколв - у CP 441 -2 r Адресация SIMATIC S 7 © Siemens AG 1996. All rights reserved. через коммуникационную шину Datum: 3/15/2018 Datei. Nr: PTP_KAP 2. PPT

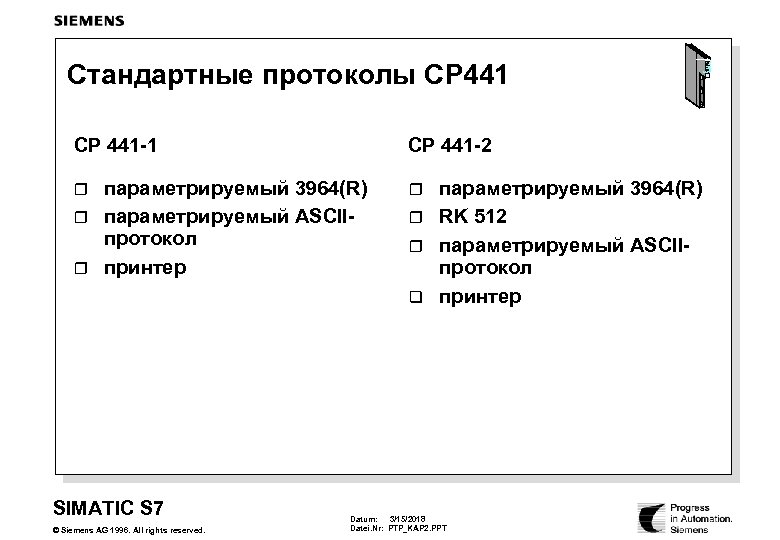

Стандартные протоколы CP 441 -1 CP 441 -2 параметрируемый 3964(R) r параметрируемый ASCIIпротокол r принтер r 21 643 -1 QA 11 -0 AX 0 43 ATB 386 SX r SIMATIC S 7 © Siemens AG 1996. All rights reserved. параметрируемый 3964(R) r RK 512 r параметрируемый ASCIIпротокол q принтер Datum: 3/15/2018 Datei. Nr: PTP_KAP 2. PPT 3 INTF EXF SD HDD S 2 USR RUN STOP RUN_P

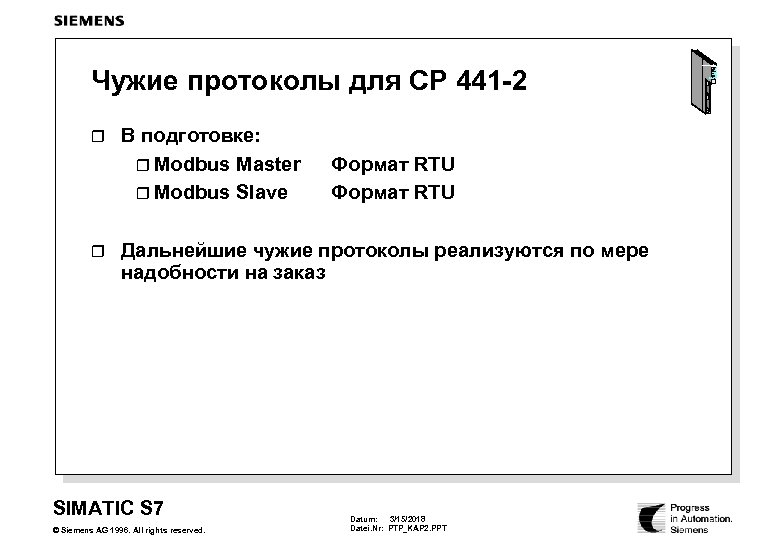

Чужие протоколы для CP 441 -2 r r В подготовке: r Modbus Master r Modbus Slave Формат RTU Дальнейшие чужие протоколы реализуются по мере надобности на заказ SIMATIC S 7 © Siemens AG 1996. All rights reserved. Datum: 3/15/2018 Datei. Nr: PTP_KAP 2. PPT 21 643 -1 QA 11 -0 AX 0 43 ATB 386 SX 3 INTF EXF SD HDD S 2 USR RUN STOP RUN_P

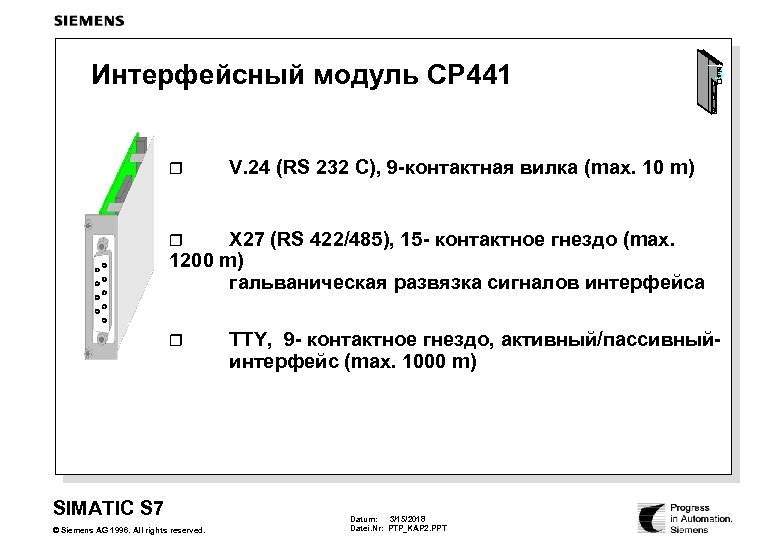

Интерфейсный модуль CP 441 r 21 643 -1 QA 11 -0 AX 0 43 ATB 386 SX 3 INTF EXF SD HDD S 2 USR RUN STOP RUN_P V. 24 (RS 232 C), 9 -контактная вилка (max. 10 m) X 27 (RS 422/485), 15 - контактное гнездо (max. 1200 m) гальваническая развязка сигналов интерфейса r r SIMATIC S 7 © Siemens AG 1996. All rights reserved. TTY, 9 - контактное гнездо, активный/пассивныйинтерфейс (max. 1000 m) Datum: 3/15/2018 Datei. Nr: PTP_KAP 2. PPT

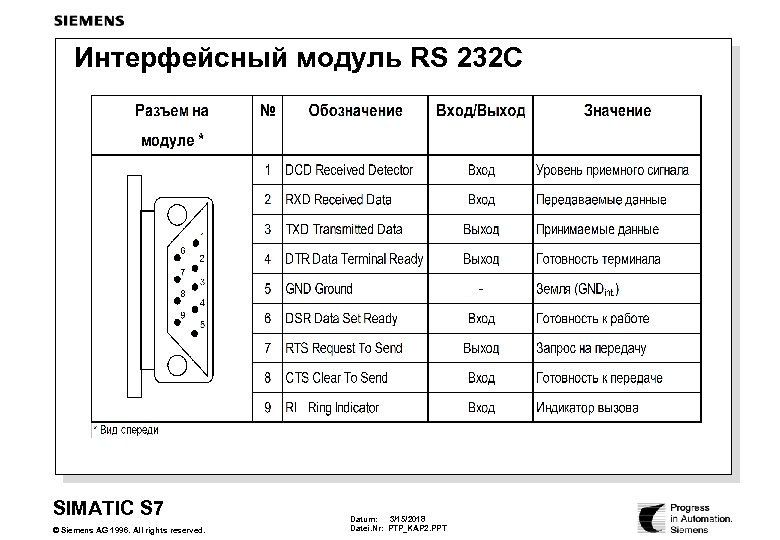

Интерфейсный модуль RS 232 C SIMATIC S 7 © Siemens AG 1996. All rights reserved. Datum: 3/15/2018 Datei. Nr: PTP_KAP 2. PPT
Интерфейсный модуль TTY SIMATIC S 7 © Siemens AG 1996. All rights reserved. Datum: 3/15/2018 Datei. Nr: PTP_KAP 2. PPT
SIMATIC S 7 © Siemens AG 1996. All rights reserved. Datum: 3/15/2018 Datei. Nr: PTP_KAP 2. PPT
