РАБОЧЕЕ ОБОРУДОВАНИЕ ЭКГ-10

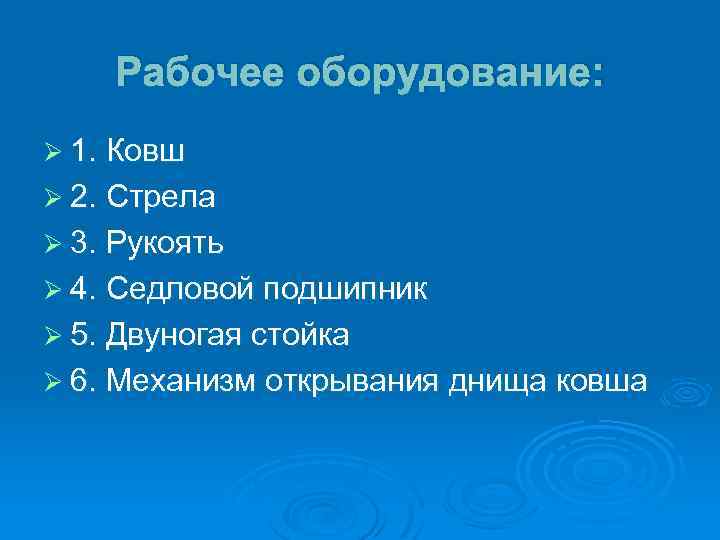

Рабочее оборудование: Ø 1. Ковш Ø 2. Стрела Ø 3. Рукоять Ø 4. Седловой подшипник Ø 5. Двуногая стойка Ø 6. Механизм открывания днища ковша

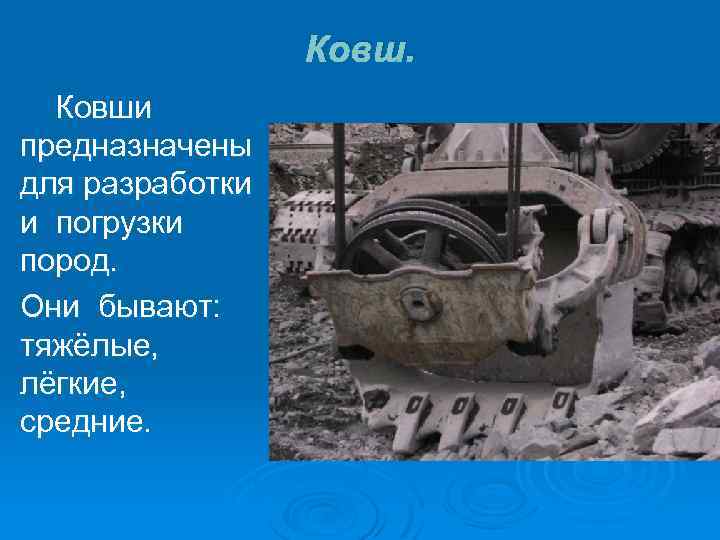

Ковши предназначены для разработки и погрузки пород. Они бывают: тяжёлые, лёгкие, средние.

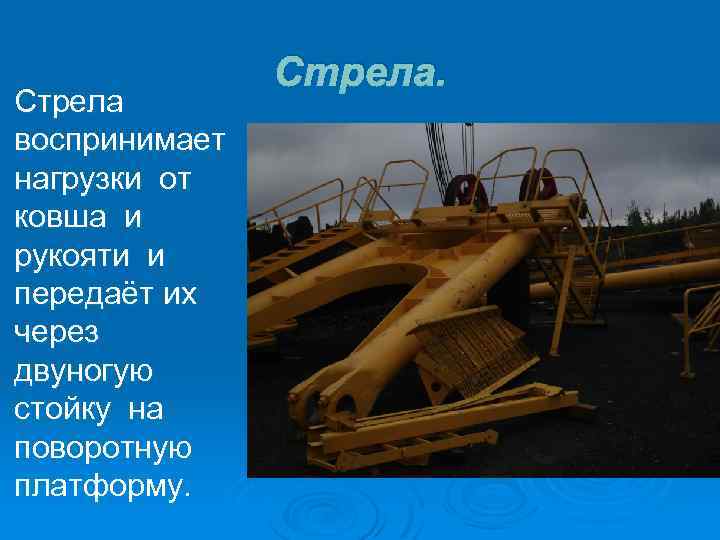

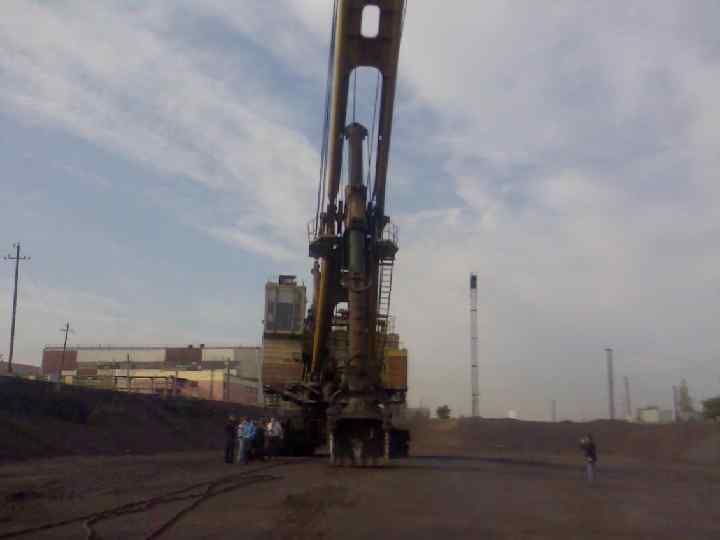

Стрела воспринимает нагрузки от ковша и рукояти и передаёт их через двуногую стойку на поворотную платформу. Стрела.

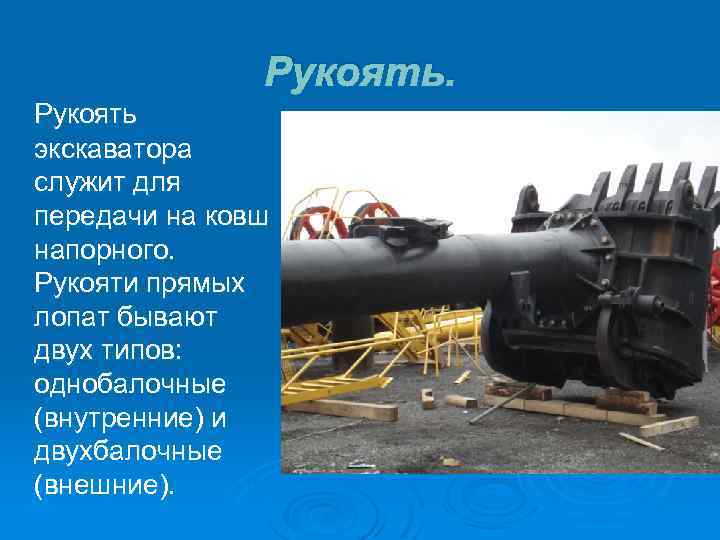

Рукоять экскаватора служит для передачи на ковш напорного. Рукояти прямых лопат бывают двух типов: однобалочные (внутренние) и двухбалочные (внешние).
Седловой подшипник позволяет рукояти поворачиваться в вертикально плоскости относительно стрелы и совершать возвратнопоступательное движение вдоль оси рукояти.
Двуногая стойка предназначена для передачи усилия от ковша на поворотную платформу и для поддержания стрелы под определённым углом.
Механизм открывания днища ковша предназначен для выдергивания засова из отверстия в пяте передней стенки ковша в момент разгрузки.

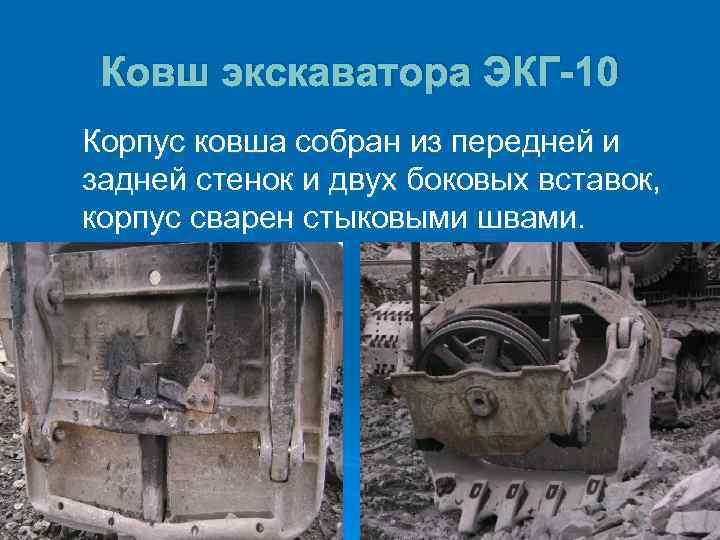

Ковш экскаватора ЭКГ-10 Корпус ковша собран из передней и задней стенок и двух боковых вставок, корпус сварен стыковыми швами.

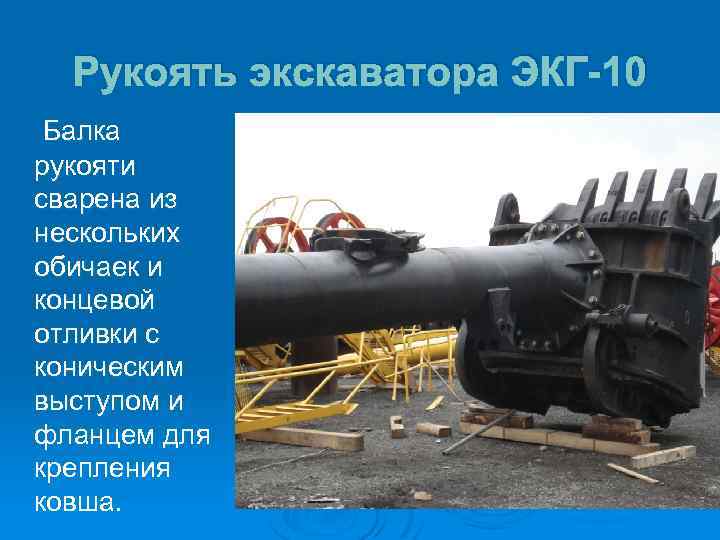

Рукоять экскаватора ЭКГ-10 Балка рукояти сварена из нескольких обичаек и концевой отливки с коническим выступом и фланцем для крепления ковша.
Стрела экскаватора ЭКГ-10 Двухбалочной конструкции: состоит из двух шарнирно соединённых друг с другом секции – нижней и верхний. Обе представляют собой стальные металлические конструкции.
Седловой подшипник на экскаваторе ЭКГ-10 Седловой подшипник установлен на напорной оси на подшипниках скольжения, его корпус это стальная отливка в которой в верхней части установлены опорные ролики.
Механизм открывания днища ковша на экскаваторе ЭКГ-10 Это плита из высоко марганцовистой стали усиленная рёбрами. На плите отлиты направляющие для перемещения засова и проушины для крепления петель днища.
