РАБОЧАЯ КАРТА КОМАНДИРА ПОДРАЗДЕЛЕНИЯ

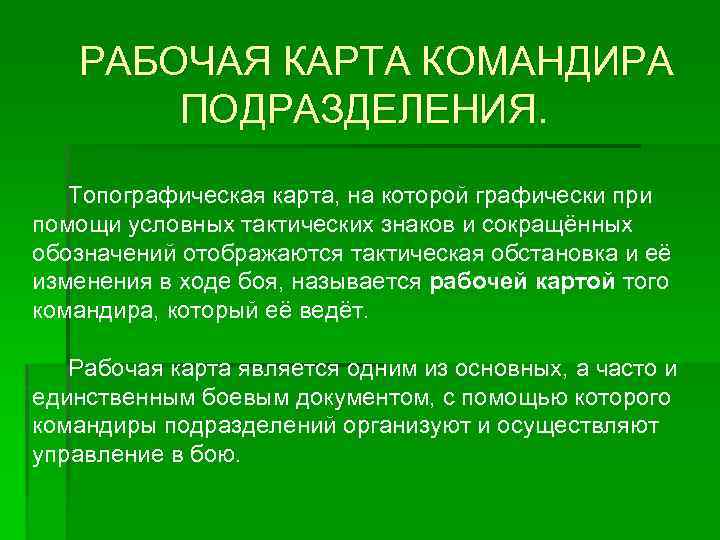

РАБОЧАЯ КАРТА КОМАНДИРА ПОДРАЗДЕЛЕНИЯ Топографическая карта, на которой графически при помощи условных тактических знаков и сокращённых обозначений отображаются тактическая обстановка и её изменения в ходе боя, называется рабочей картой того командира, который её ведёт. Рабочая карта является одним из основных, а часто и единственным боевым документом, с помощью которого командиры подразделений организуют и осуществляют управление в бою.
ОСНОВНЫЕ ТРЕБОВАНИЯ К РАБОЧЕЙ КАРТЕ КОМАНДИРА: § Точность нанесения обстановки. Нанесённая на рабочую карту обстановка должна точно соответствовать действительному положению войск на местности. § Наглядность заключается в ясном и чётком отображении боевой обстановки с выделением её главных элементов. § Полнота нанесения обстановки предопределяется тем объёмом сведений, который необходим командиру для управления подчинёнными в бою.
С помощью рабочей карты командир подразделения может: и оценить обстановку; § 1. изучить § 2. принять решение; § 3. поставить боевую задачу подчинённым подразделения; § 4. отдать указания по взаимодействию, боевому, тыловому и техническому обеспечению; § 5. составить донесения старшему начальнику; § 6. регулярно информировать своих соседей об обстановке и получать от них информацию об их действиях; § 7. двигаться с подразделениями по местности, на которой трудно ориентироваться; § 8. решать огневые задачи по подавлению и уничтожению противника.
На рабочую карту командир мотострелкового танкового подразделения наносит: § состав, положение своих подразделений с подробностью на две ступени ниже (например, в батальоне – до взвода); § состав, положение и возможный характер действий противника на глубину поставленной задачи на направлении действий подразделения и примыкающих к нему флангах; § данные о радиационной, химической и бактериологической обстановке; § боевую задачу подразделения, поставленную страшим командиром; § положение и задачи непосредственных соседей.
ПОДГОТОВКА РАБОЧЕЙ КАРТЫ К РАБОТЕ: § Ознакомление с рабочей картой. § Склеивание карты § Складывание карты и подъём её (подписание).
Ряды и колонки листов, подготовленные для склейки:

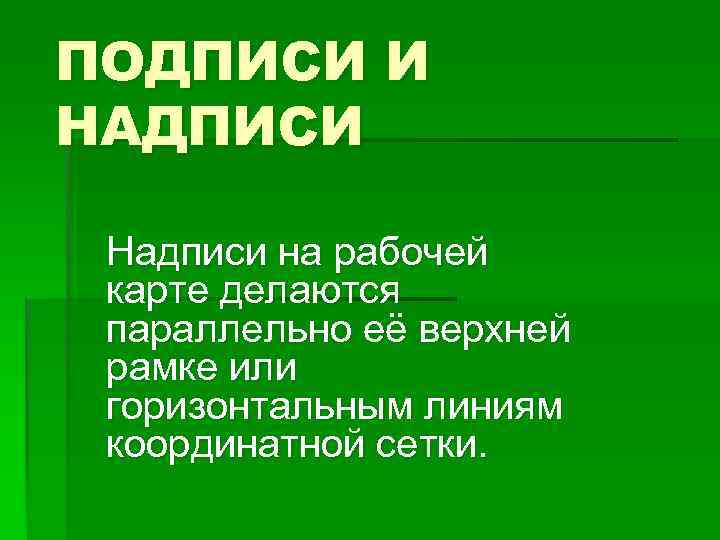

ПОДПИСИ И НАДПИСИ Надписи на рабочей карте делаются параллельно её верхней рамке или горизонтальным линиям координатной сетки.
Соразмерность надписей в зависимости от масштаба карты Масштаб карты Надпись Строчная буква Наименование документа Дата и время ведения карты: Буквы Цифры Подписи должностных лиц Пояснительная записка 1: 50000 2 -3 мм 20 мм 1: 100000 2 -3 мм 30 мм 4 мм 6 мм 8 мм 2 мм 3 мм
Соразмерность подписей подразделений и частей на картах в зависимости от масштаба Масштаб карты Подразделение 1: 50000 1: 100000 Взвод 2 мм Рота 4 мм Батальон 6 мм Полк 8 мм
ИСПОЛЬЗОВАНИЕ ЦВЕТА: § Положение, задачи и действия своих мотострелковых, танковых, воздушно-десантных и авиационных подразделений и их тылы обозначаются на карте соответствующими знаками красным цветом. § Положение, задачи и действия своих артиллерийских, зенитных, а также инженерных, химических, радиотехнических подразделений, подразделений связи и их тылы обозначаются соответствующими знаками чёрным цветом. § Войска противника - их положение, действия, пункты управления, позиции огневых средств, оборонительные сооружения, заграждения и все другие данные наносятся на карту синим цветом.

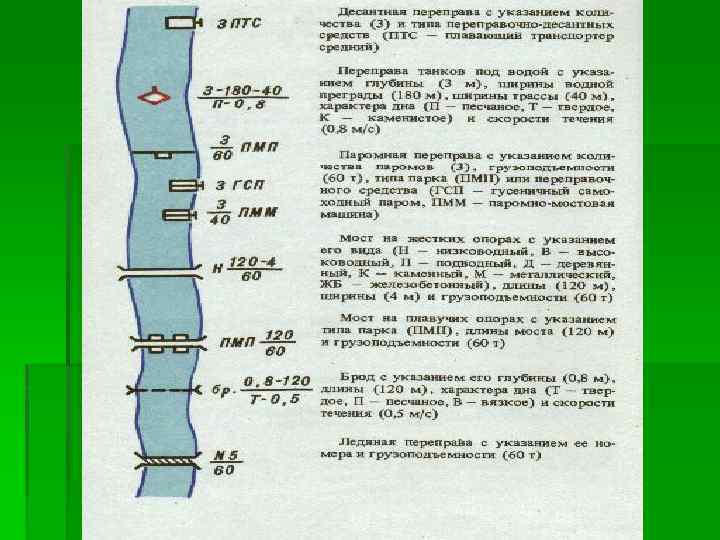

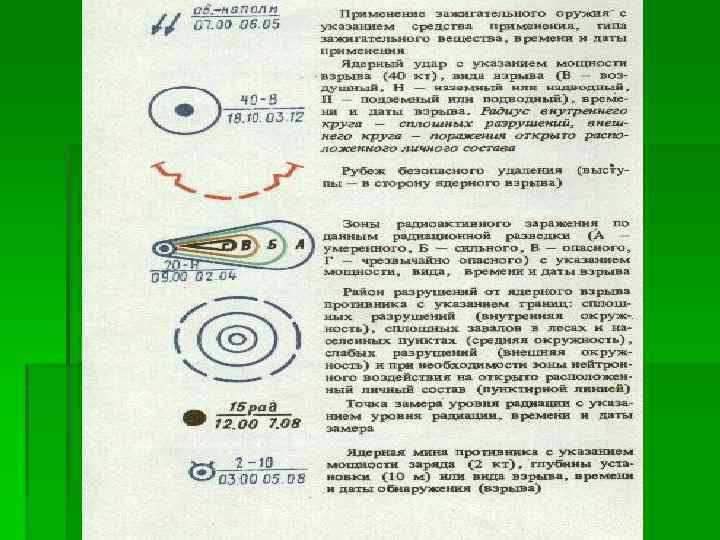

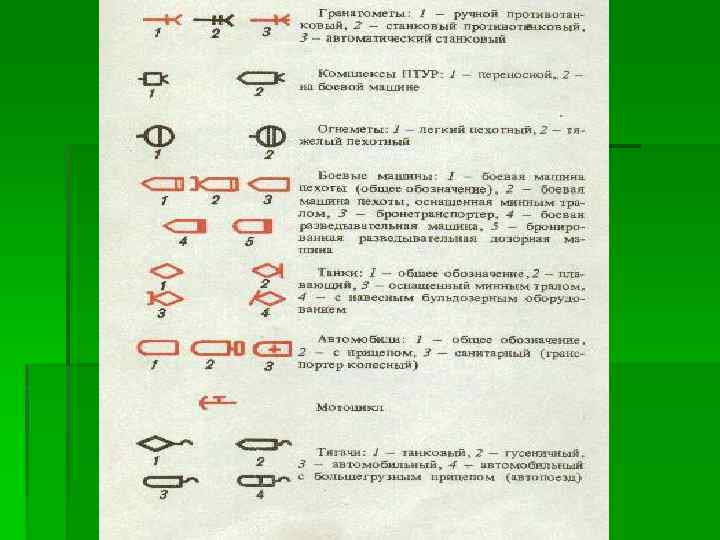

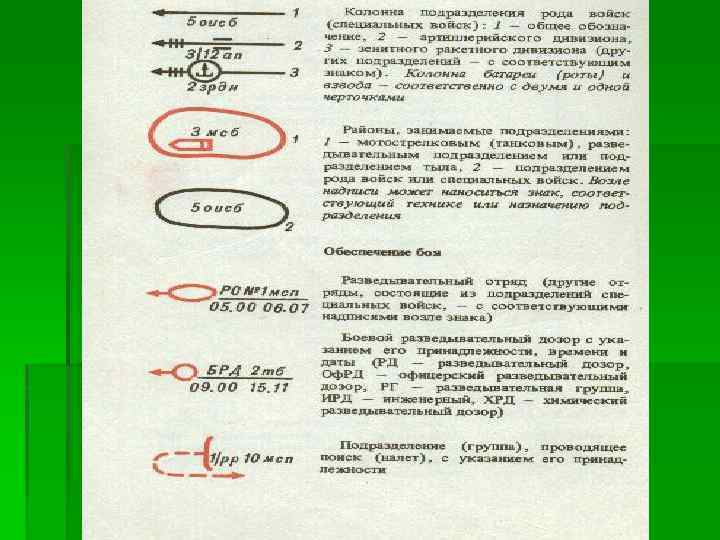

ТАКТИЧЕСКИЕ УСЛОВНЫЕ ЗНАКИ
