ПЗ 11 Автоматизация насосных станций для мелиорации Насос

ПЗ 11 Автоматизация насосных станций для мелиорации Насос стансасын автоматтандыру

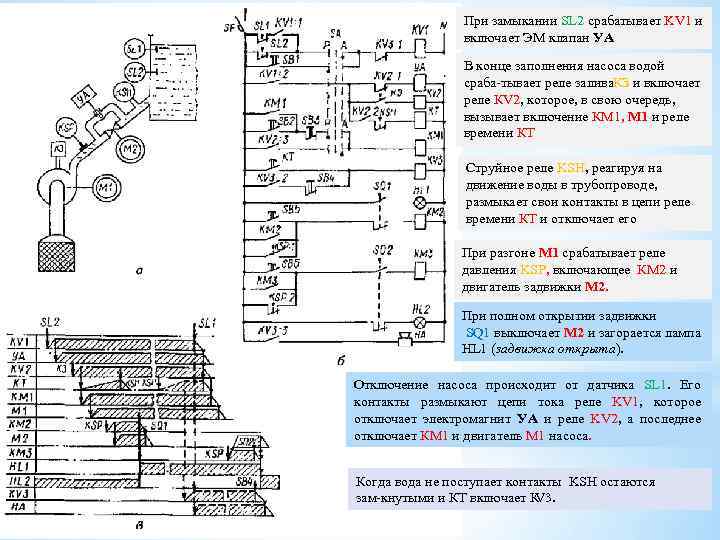

При замыкании SL 2 срабатывает KV 1 и включает ЭМ клапан УА В конце заполнения насоса водой сраба тывает реле залива. КЗ и включает реле КV 2, которое, в свою очередь, вызывает включение КМ 1, М 1 и реле времени КT Струйное реле KSН, реагируя на движение воды в трубопроводе, размыкает свои контакты в цепи реле времени КТ и отключает его При разгоне М 1 срабатывает реле давления KSP, включающее КМ 2 и двигатель задвижки М 2. При полном открытии задвижки SQ 1 выключает М 2 и загорается лампа HL 1 (задвижка открыта). Отключение насоса происходит от датчика SL 1. Его контакты размыкают цепи тока реле KV 1, которое отключает электромагнит УA и реле KV 2, а последнее отключает КМ 1 и двигатель M 1 насоса. Когда вода не поступает контакты KSH остаются зам кнутыми и КТ включает К V 3.

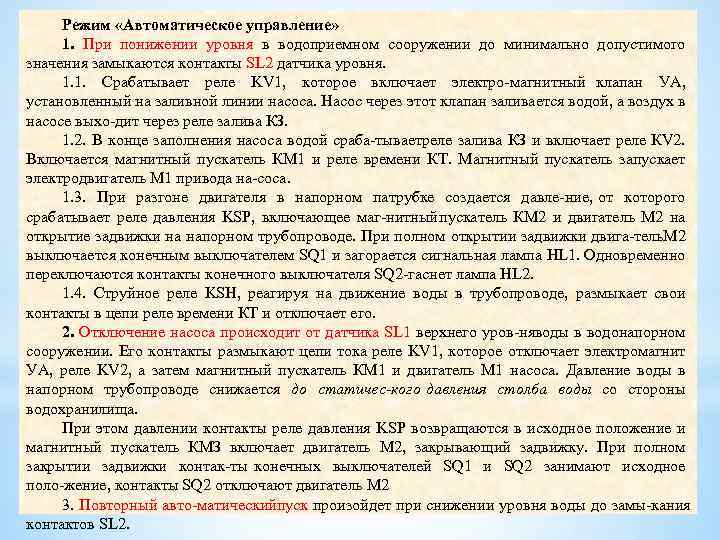

Режим «Автоматическое управление» 1. При понижении уровня в водоприемном сооружении до минимально допустимого значения замыкаются контакты SL 2 датчика уровня. 1. 1. Срабатывает реле KV 1, которое включает электро магнитный клапан УА, установленный на заливной линии насоса. Насос через этот клапан заливается водой, а воздух в насосе выхо дит через реле залива КЗ. 1. 2. В конце заполнения насоса водой сраба тываетреле залива КЗ и включает реле КV 2. Включается магнитный пускатель КМ 1 и реле времени КT. Магнитный пускатель запускает электродвигатель M 1 привода на соса. 1. 3. При разгоне двигателя в напорном патрубке создается давле ние, от которого срабатывает реле давления KSP, включающее маг нитный пускатель КМ 2 и двигатель М 2 на открытие задвижки на напорном трубопроводе. При полном открытии задвижки двига тель. М 2 выключается конечным выключателем SQ 1 и загорается сигнальная лампа HL 1. Одновременно переключаются контакты конечного выключателя SQ 2 гаснет лампа HL 2. 1. 4. Струйное реле KSН, реагируя на движение воды в трубопроводе, размыкает свои контакты в цепи реле времени КТ и отключает его. 2. Отключение насоса происходит от датчика SL 1 верхнего уров няводы в водонапорном сооружении. Его контакты размыкают цепи тока реле KV 1, которое отключает электромагнит УA, реле KV 2, а затем магнитный пускатель КМ 1 и двигатель M 1 насоса. Давление воды в напорном трубопроводе снижается до статичес кого давления столба воды со стороны водохранилища. При этом давлении контакты реле давления KSP возвращаются в исходное положение и магнитный пускатель КМЗ включает двигатель М 2, закрывающий задвижку. При полном закрытии задвижки контак ты конечных выключателей SQ 1 и SQ 2 занимают исходное поло жение, контакты SQ 2 отключают двигатель М 2 3. Повторный авто матическийпуск произойдет при снижении уровня воды до замы кания контактов SL 2.

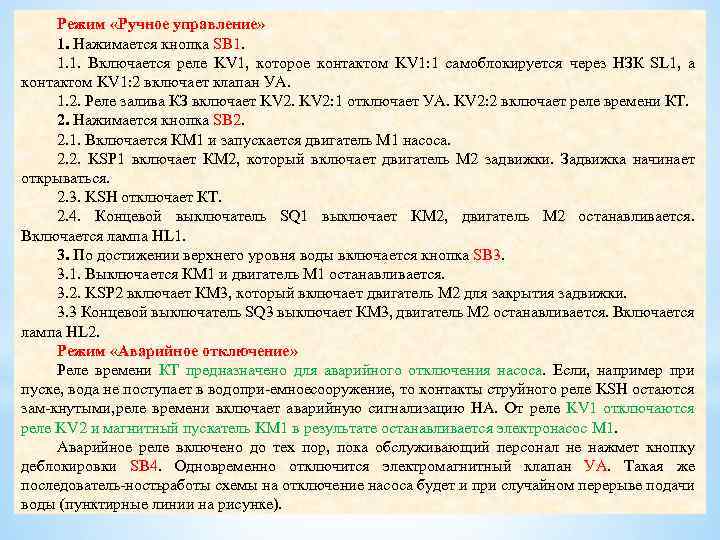

Режим «Ручное управление» 1. Нажимается кнопка SB 1. 1. 1. Включается реле KV 1, которое контактом KV 1: 1 самоблокируется через НЗК SL 1, а контактом KV 1: 2 включает клапан УА. 1. 2. Реле залива КЗ включает KV 2: 1 отключает УА. KV 2: 2 включает реле времени КТ. 2. Нажимается кнопка SB 2. 2. 1. Включается КМ 1 и запускается двигатель М 1 насоса. 2. 2. KSP 1 включает КМ 2, который включает двигатель М 2 задвижки. Задвижка начинает открываться. 2. 3. KSН отключает КТ. 2. 4. Концевой выключатель SQ 1 выключает КМ 2, двигатель М 2 останавливается. Включается лампа HL 1. 3. По достижении верхнего уровня воды включается кнопка SB 3. 3. 1. Выключается КМ 1 и двигатель М 1 останавливается. 3. 2. KSP 2 включает КМ 3, который включает двигатель М 2 для закрытия задвижки. 3. 3 Концевой выключатель SQ 3 выключает КМ 3, двигатель М 2 останавливается. Включается лампа HL 2. Режим «Аварийное отключение» Реле времени КТ предназначено для аварийного отключения насоса. Если, например при пуске, вода не поступает в водопри емноесооружение, то контакты струйного реле KSH остаются зам кнутыми, реле времени включает аварийную сигнализацию НА. От реле KV 1 отключаются реле KV 2 и магнитный пускатель KM 1 в результате останавливается электронасос M 1. Аварийное реле включено до тех пор, пока обслуживающий персонал не нажмет кнопку деблокировки SB 4. Одновременно отключится электромагнитный клапан УА. Такая же последователь ностьработы схемы на отключение насоса будет и при случайном перерыве подачи воды (пунктирные линии на рисунке).

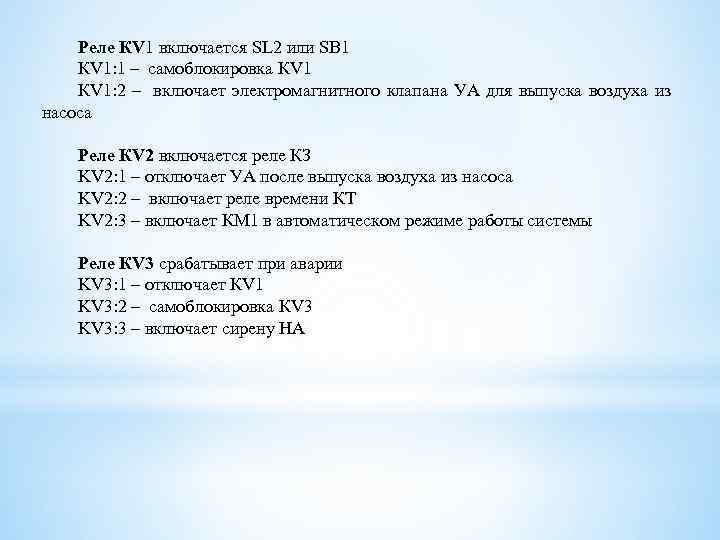

Реле КV 1 включается SL 2 или SB 1 КV 1: 1 – самоблокировка КV 1: 2 – включает электромагнитного клапана УА для выпуска воздуха из насоса Реле КV 2 включается реле КЗ KV 2: 1 – отключает УА после выпуска воздуха из насоса KV 2: 2 – включает реле времени КТ KV 2: 3 – включает КМ 1 в автоматическом режиме работы системы Реле КV 3 срабатывает при аварии KV 3: 1 – отключает КV 1 KV 3: 2 – самоблокировка КV 3 KV 3: 3 – включает сирену НА
