Пускатели Te. Sys U Надежность, качество, современность
Часть 1. Новая серия пускателей – расширение существующего предложения. Marketing – Igor Filkov – Februar 06 - Russian 2

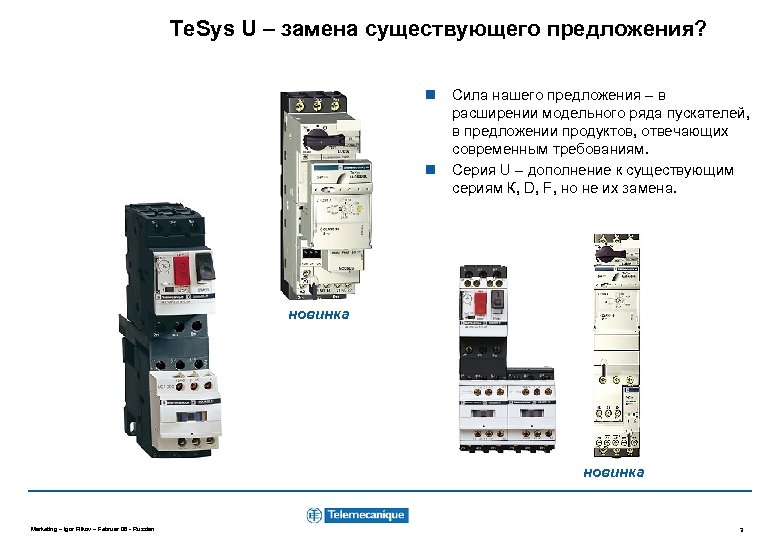

Te. Sys U – замена существующего предложения? Сила нашего предложения – в расширении модельного ряда пускателей, в предложении продуктов, отвечающих современным требованиям. Серия U – дополнение к существующим сериям К, D, F, но не их замена. новинка Marketing – Igor Filkov – Februar 06 - Russian 3

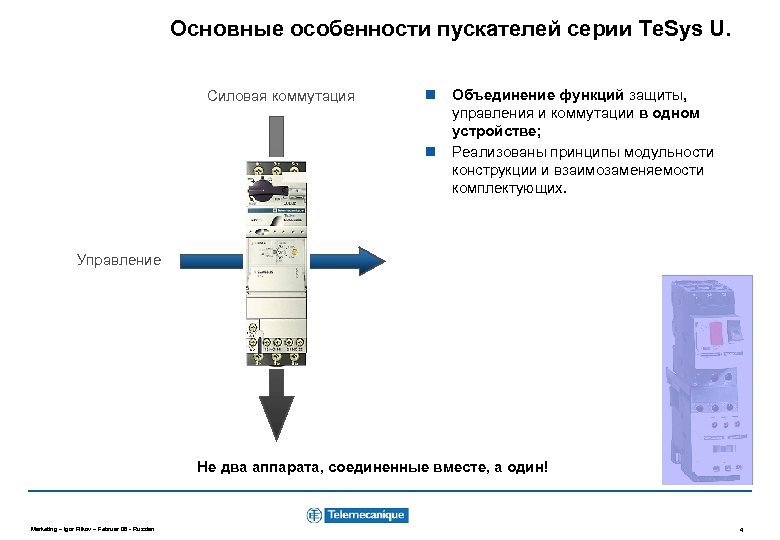

Основные особенности пускателей серии Te. Sys U. Силовая коммутация Объединение функций защиты, управления и коммутации в одном устройстве; Реализованы принципы модульности конструкции и взаимозаменяемости комплектующих. Управление Не два аппарата, соединенные вместе, а один! Marketing – Igor Filkov – Februar 06 - Russian 4

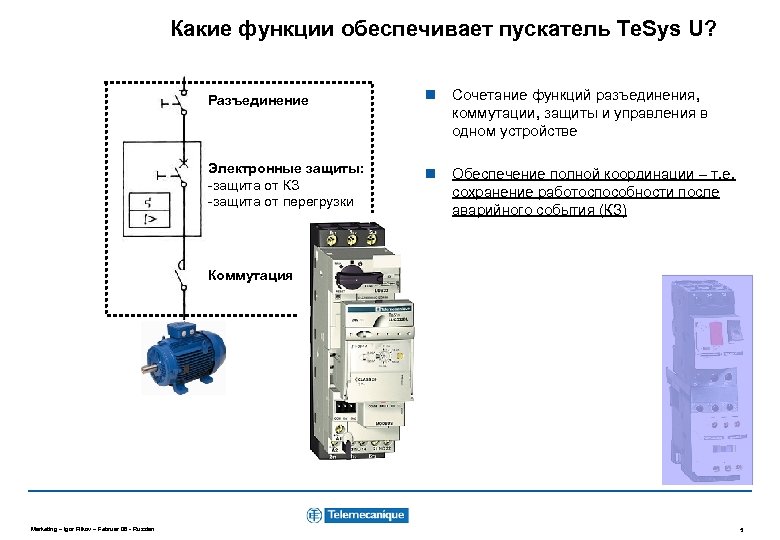

Какие функции обеспечивает пускатель Te. Sys U? Разъединение Сочетание функций разъединения, коммутации, защиты и управления в одном устройстве Электронные защиты: -защита от КЗ -защита от перегрузки Обеспечение полной координации – т. е. сохранение работоспособности после аварийного события (КЗ) Коммутация Marketing – Igor Filkov – Februar 06 - Russian 5

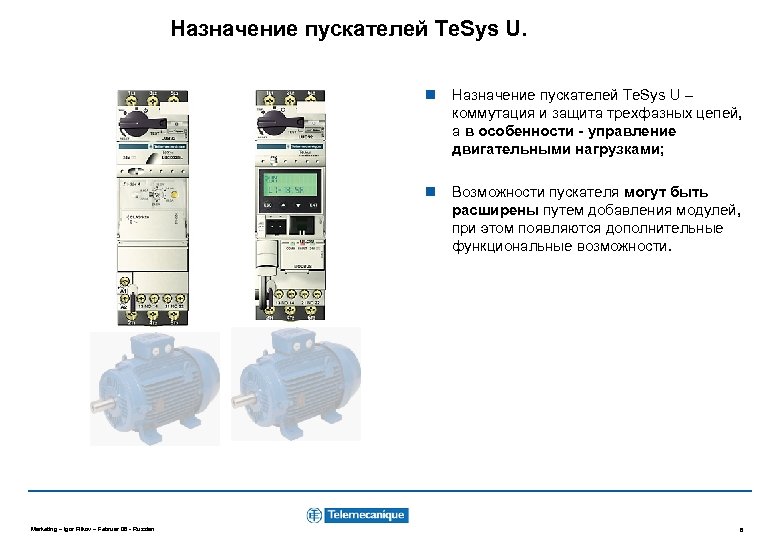

Назначение пускателей Te. Sys U. Назначение пускателей Te. Sys U – коммутация и защита трехфазных цепей, а в особенности - управление двигательными нагрузками; Возможности пускателя могут быть расширены путем добавления модулей, при этом появляются дополнительные функциональные возможности. Marketing – Igor Filkov – Februar 06 - Russian 6

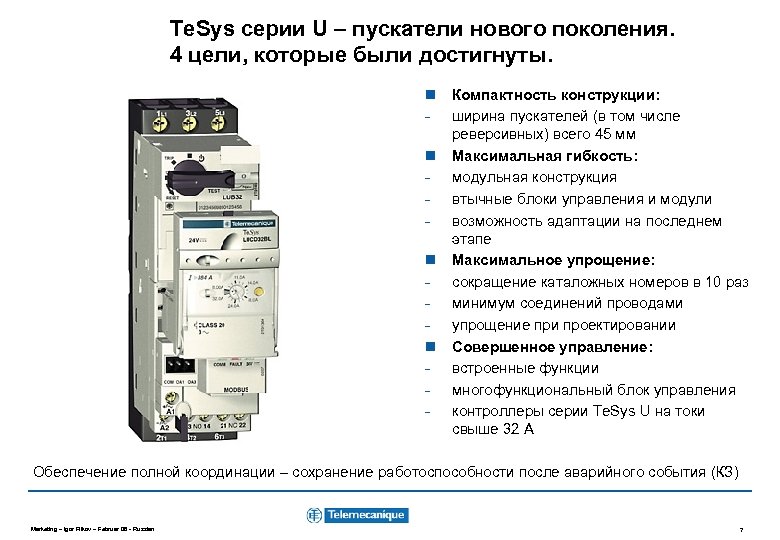

Te. Sys серии U – пускатели нового поколения. 4 цели, которые были достигнуты. Компактность конструкции: - ширина пускателей (в том числе реверсивных) всего 45 мм Максимальная гибкость: - модульная конструкция - втычные блоки управления и модули - возможность адаптации на последнем этапе Максимальное упрощение: - сокращение каталожных номеров в 10 раз - минимум соединений проводами - упрощение при проектировании Совершенное управление: - встроенные функции - многофункциональный блок управления - контроллеры серии Te. Sys U на токи свыше 32 А Обеспечение полной координации – сохранение работоспособности после аварийного события (КЗ) Marketing – Igor Filkov – Februar 06 - Russian 7

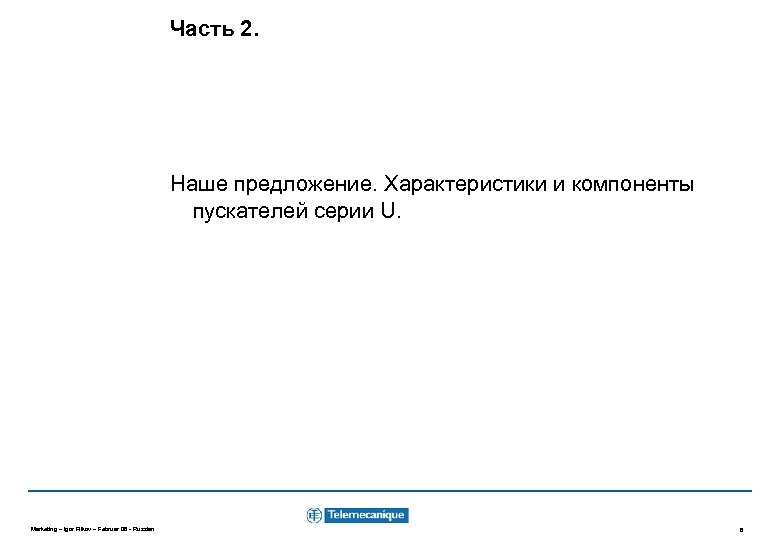

Часть 2. Наше предложение. Характеристики и компоненты пускателей серии U. Marketing – Igor Filkov – Februar 06 - Russian 8

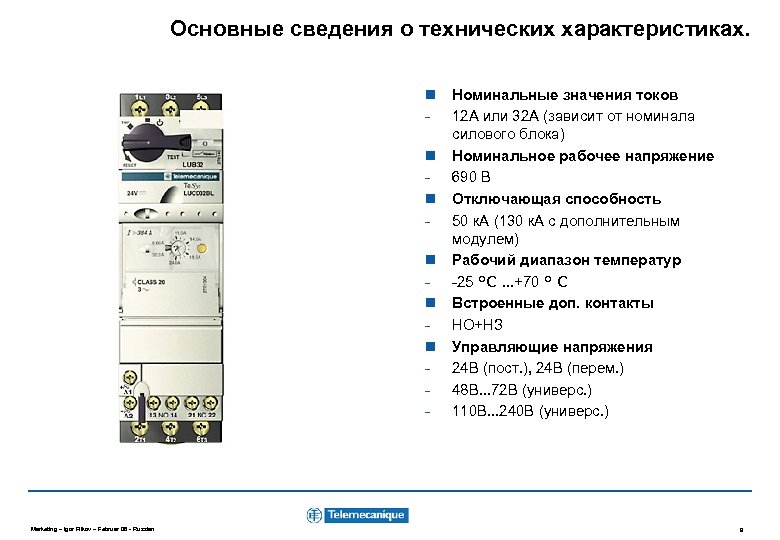

Основные сведения о технических характеристиках. Номинальные значения токов - 12 А или 32 А (зависит от номинала силового блока) Номинальное рабочее напряжение - 690 В Отключающая способность - 50 к. А (130 к. А с дополнительным модулем) Рабочий диапазон температур - -25 °С. . . +70 ° С Встроенные доп. контакты - НО+НЗ Управляющие напряжения - 24 В (пост. ), 24 В (перем. ) - 48 В. . . 72 В (универс. ) - 110 В. . . 240 В (универс. ) Marketing – Igor Filkov – Februar 06 - Russian 9

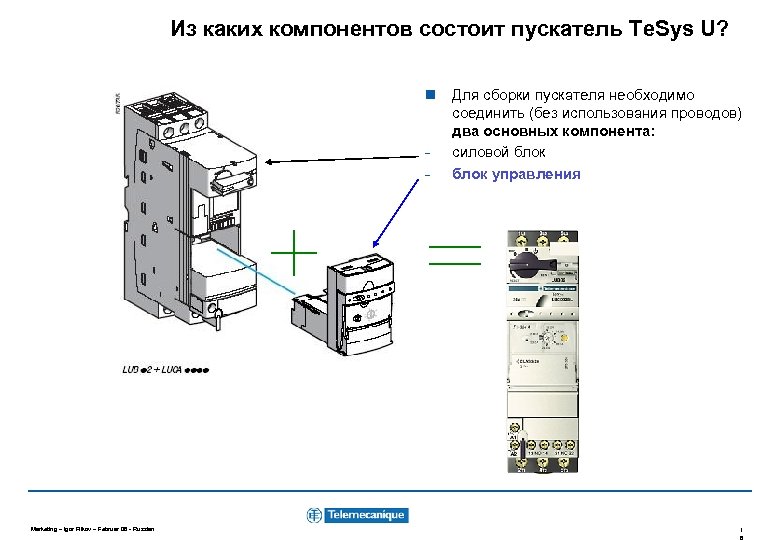

Из каких компонентов состоит пускатель Te. Sys U? Для сборки пускателя необходимо соединить (без использования проводов) два основных компонента: - силовой блок - блок управления Marketing – Igor Filkov – Februar 06 - Russian 1 0

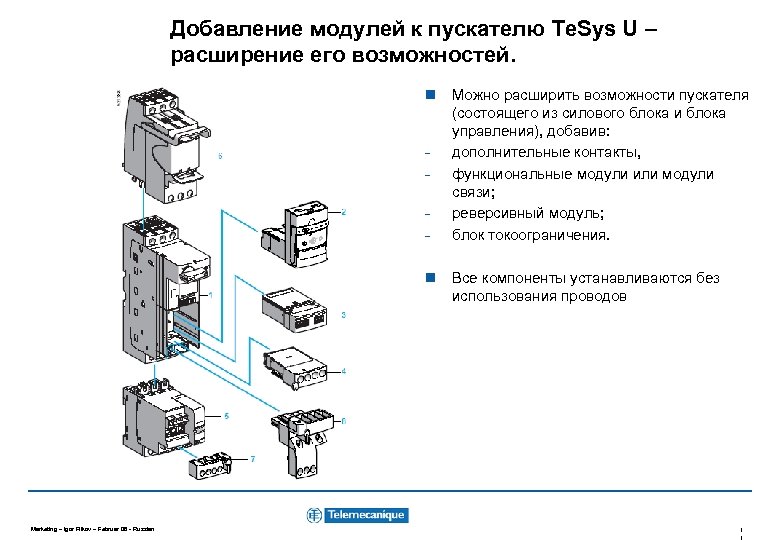

Добавление модулей к пускателю Te. Sys U – расширение его возможностей. Можно расширить возможности пускателя (состоящего из силового блока и блока управления), добавив: - дополнительные контакты, - функциональные модули или модули связи; - реверсивный модуль; - блок токоограничения. Все компоненты устанавливаются без использования проводов Marketing – Igor Filkov – Februar 06 - Russian 1 1

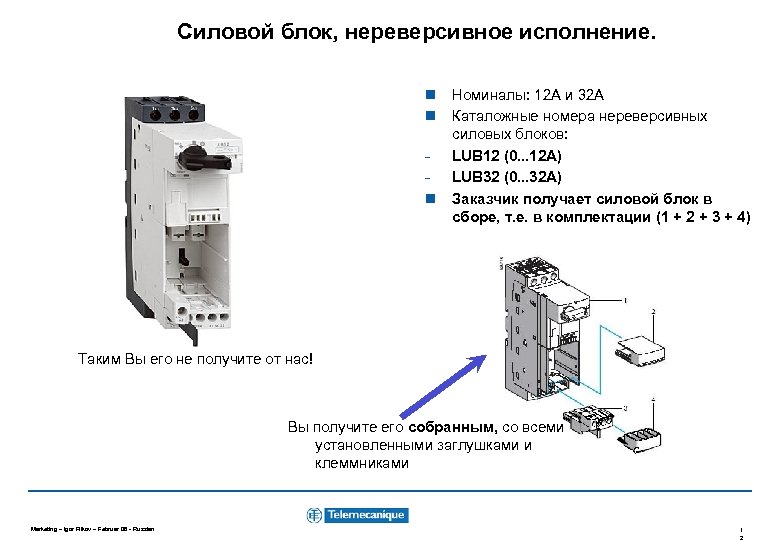

Силовой блок, нереверсивное исполнение. Номиналы: 12 А и 32 А Каталожные номера нереверсивных силовых блоков: - LUB 12 (0. . . 12 А) - LUB 32 (0. . . 32 А) Заказчик получает силовой блок в сборе, т. е. в комплектации (1 + 2 + 3 + 4) Таким Вы его не получите от нас! Вы получите его собранным, со всеми установленными заглушками и клеммниками Marketing – Igor Filkov – Februar 06 - Russian 1 2

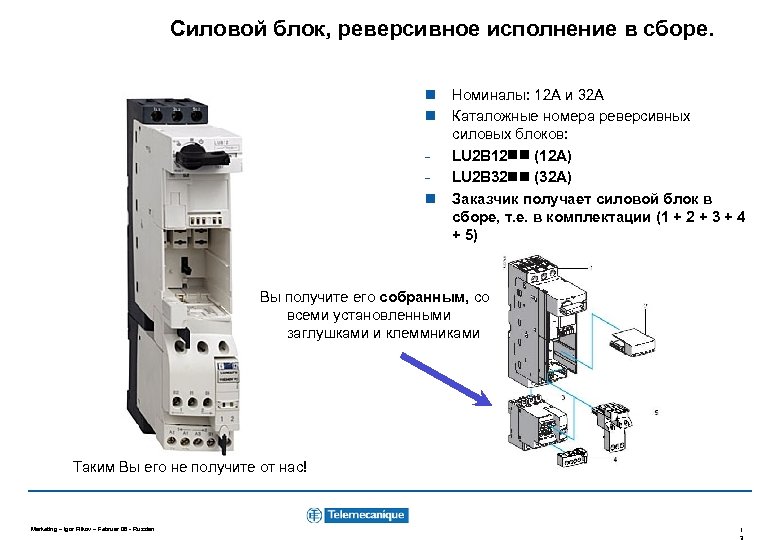

Силовой блок, реверсивное исполнение в сборе. Номиналы: 12 А и 32 А Каталожные номера реверсивных силовых блоков: - LU 2 B 12 (12 А) - LU 2 B 32 (32 А) Заказчик получает силовой блок в сборе, т. е. в комплектации (1 + 2 + 3 + 4 + 5) Вы получите его собранным, со всеми установленными заглушками и клеммниками Таким Вы его не получите от нас! Marketing – Igor Filkov – Februar 06 - Russian 1 3

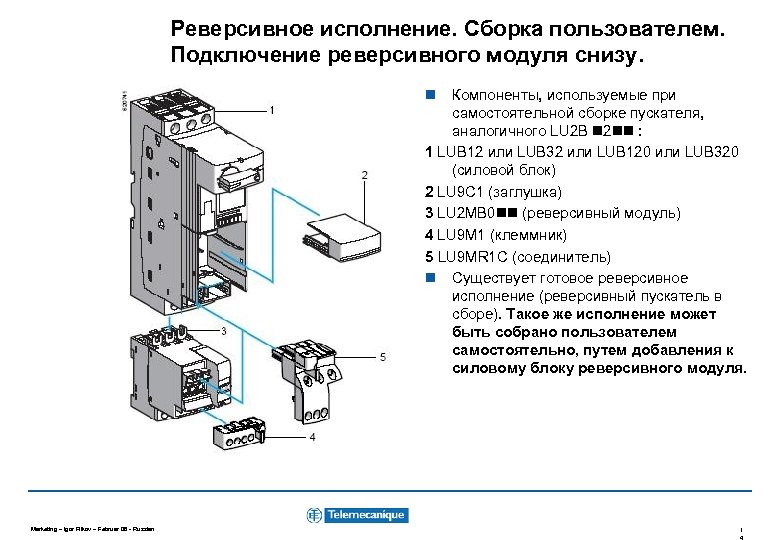

Реверсивное исполнение. Сборка пользователем. Подключение реверсивного модуля снизу. Компоненты, используемые при самостоятельной сборке пускателя, аналогичного LU 2 B 2 : 1 LUB 12 или LUB 32 или LUB 120 или LUB 320 (силовой блок) 2 LU 9 C 1 (заглушка) 3 LU 2 MB 0 (реверсивный модуль) 4 LU 9 M 1 (клеммник) 5 LU 9 MR 1 C (соединитель) Существует готовое реверсивное исполнение (реверсивный пускатель в сборе). Такое же исполнение может быть собрано пользователем самостоятельно, путем добавления к силовому блоку реверсивного модуля. Marketing – Igor Filkov – Februar 06 - Russian 1 4
Реверсивное исполнение. Сборка пользователем. Установка реверсивного модуля отдельно. При ограничении по высоте, следует применять реверсивный модуль отдельной установки. Компоненты, используемые при сборке пускателя, с реверсивным модулем отдельной установки: * LUB 12 или LUB 32 или LUB 120 или LUB 320 (силовой блок, на рисунке не показан) 4 LU 9 M 1 (клеммник) 6 реверсивный модуль LU 6 M 7 LU 9 MR 1 (соединитель) Marketing – Igor Filkov – Februar 06 - Russian 1 5
Из каких компонентов состоит пускатель Te. Sys U? Для сборки пускателя необходимо соединить (без использования проводов) два основных компонента: - силовой блок - блок управления Marketing – Igor Filkov – Februar 06 - Russian 1 6

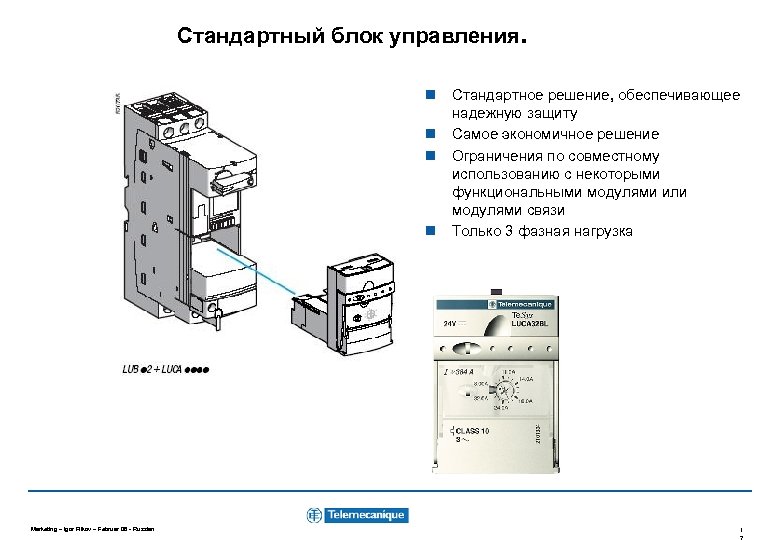

Стандартный блок управления. Стандартное решение, обеспечивающее надежную защиту Самое экономичное решение Ограничения по совместному использованию с некоторыми функциональными модулями или модулями связи Только 3 фазная нагрузка Marketing – Igor Filkov – Februar 06 - Russian 1 7

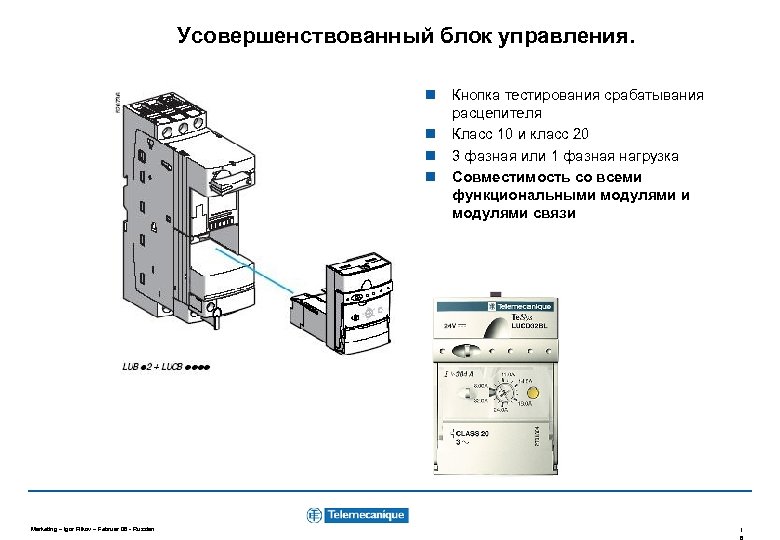

Усовершенствованный блок управления. Кнопка тестирования срабатывания расцепителя Класс 10 и класс 20 3 фазная или 1 фазная нагрузка Совместимость со всеми функциональными модулями связи Marketing – Igor Filkov – Februar 06 - Russian 1 8

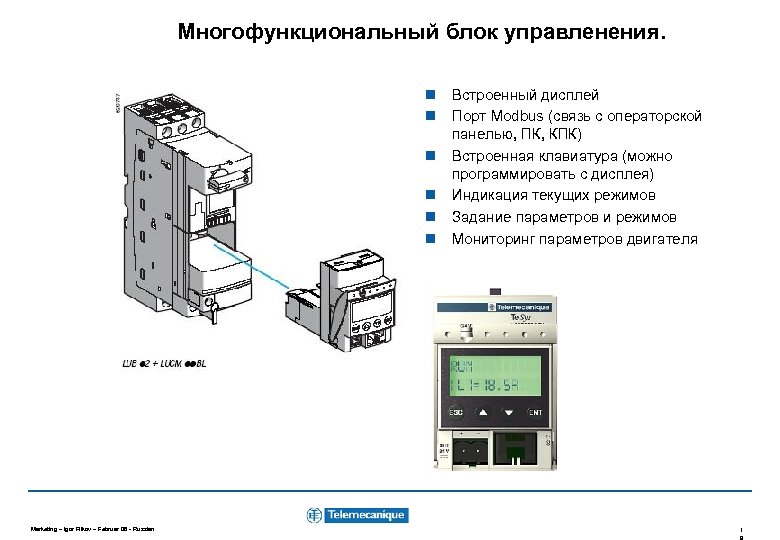

Многофункциональный блок управленения. Встроенный дисплей Порт Modbus (связь с операторской панелью, ПК, КПК) Встроенная клавиатура (можно программировать с дисплея) Индикация текущих режимов Задание параметров и режимов Мониторинг параметров двигателя Marketing – Igor Filkov – Februar 06 - Russian 1 9

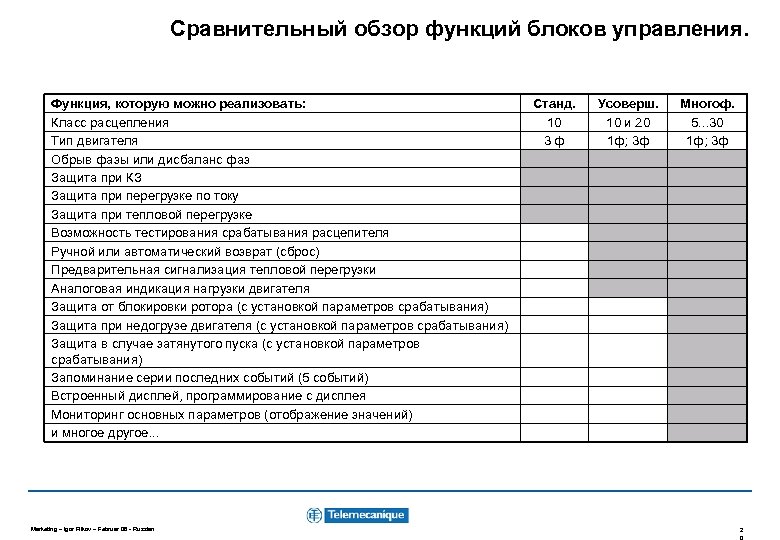

Сравнительный обзор функций блоков управления. Функция, которую можно реализовать: Класс расцепления Тип двигателя Обрыв фазы или дисбаланс фаз Защита при КЗ Защита при перегрузке по току Защита при тепловой перегрузке Возможность тестирования срабатывания расцепителя Ручной или автоматический возврат (сброс) Предварительная сигнализация тепловой перегрузки Аналоговая индикация нагрузки двигателя Защита от блокировки ротора (с установкой параметров срабатывания) Защита при недогрузе двигателя (с установкой параметров срабатывания) Защита в случае затянутого пуска (с установкой параметров срабатывания) Запоминание серии последних событий (5 событий) Встроенный дисплей, программирование с дисплея Мониторинг основных параметров (отображение значений) и многое другое. . . Marketing – Igor Filkov – Februar 06 - Russian Станд. 10 3 ф Усоверш. 10 и 20 1 ф; 3 ф Многоф. 5. . . 30 1 ф; 3 ф 2 0

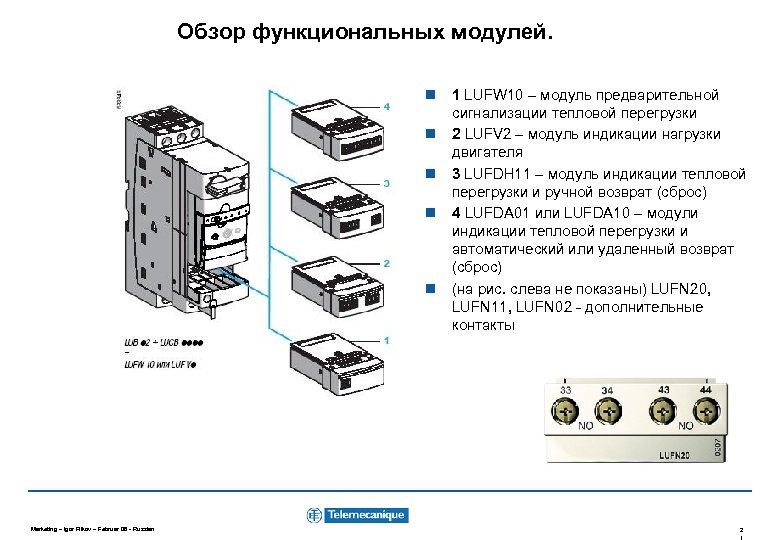

Обзор функциональных модулей. 1 LUFW 10 – модуль предварительной сигнализации тепловой перегрузки 2 LUFV 2 – модуль индикации нагрузки двигателя 3 LUFDH 11 – модуль индикации тепловой перегрузки и ручной возврат (сброс) 4 LUFDA 01 или LUFDA 10 – модули индикации тепловой перегрузки и автоматический или удаленный возврат (сброс) (на рис. слева не показаны) LUFN 20, LUFN 11, LUFN 02 - дополнительные контакты Marketing – Igor Filkov – Februar 06 - Russian 2 1
Обзор модулей связи. LUFC 00 – модуль параллельного соединения пускателей LULC 031 и LULC 032 – модули связи Modbus ASILUFC 5 – модуль подключения к каналу связи AS-Interface Marketing – Igor Filkov – Februar 06 - Russian 2 2

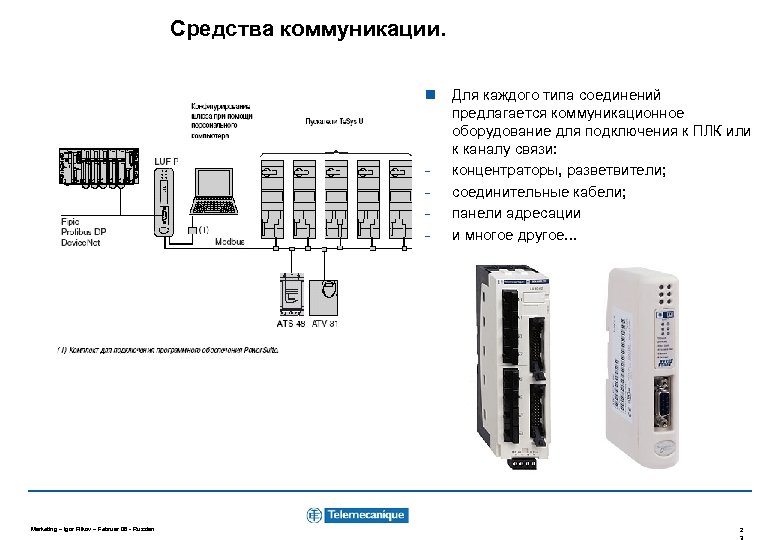

Средства коммуникации. Для каждого типа соединений предлагается коммуникационное оборудование для подключения к ПЛК или к каналу связи: - концентраторы, разветвители; - соединительные кабели; - панели адресации - и многое другое. . . Marketing – Igor Filkov – Februar 06 - Russian 2 3

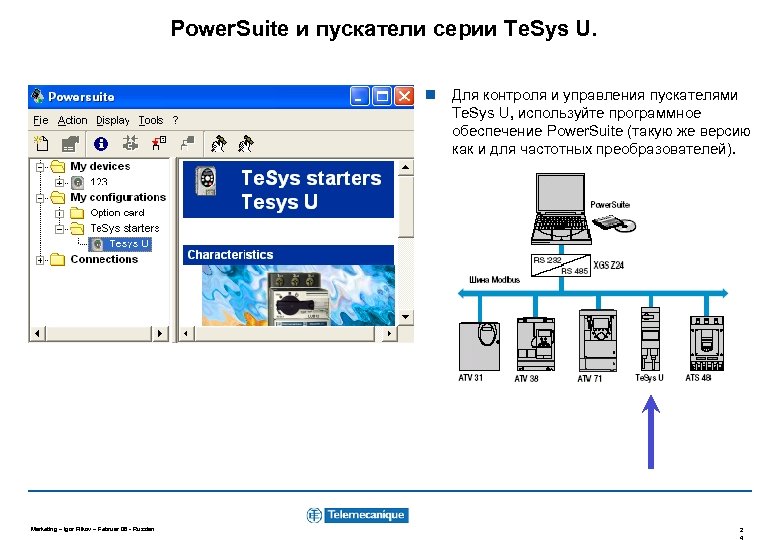

Power. Suite и пускатели серии Te. Sys U. Для контроля и управления пускателями Te. Sys U, используйте программное обеспечение Power. Suite (такую же версию как и для частотных преобразователей). Marketing – Igor Filkov – Februar 06 - Russian 2 4

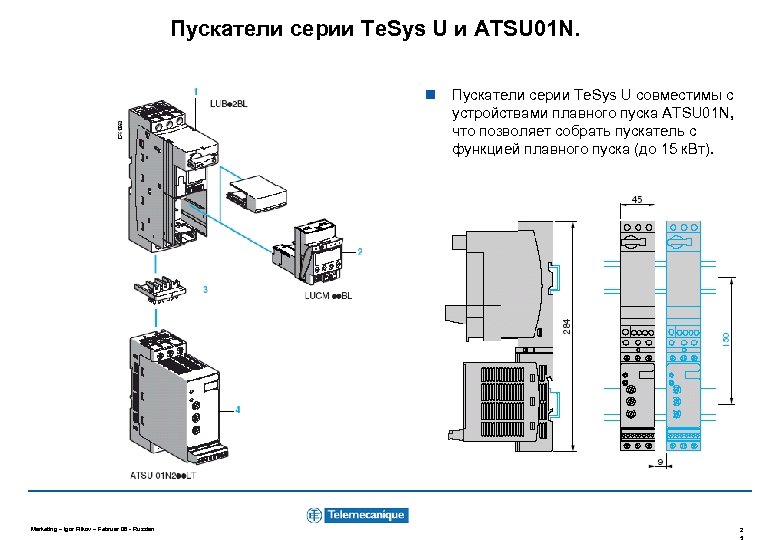

Пускатели серии Te. Sys U и ATSU 01 N. Пускатели серии Te. Sys U совместимы с устройствами плавного пуска ATSU 01 N, что позволяет собрать пускатель с функцией плавного пуска (до 15 к. Вт). Marketing – Igor Filkov – Februar 06 - Russian 2 5

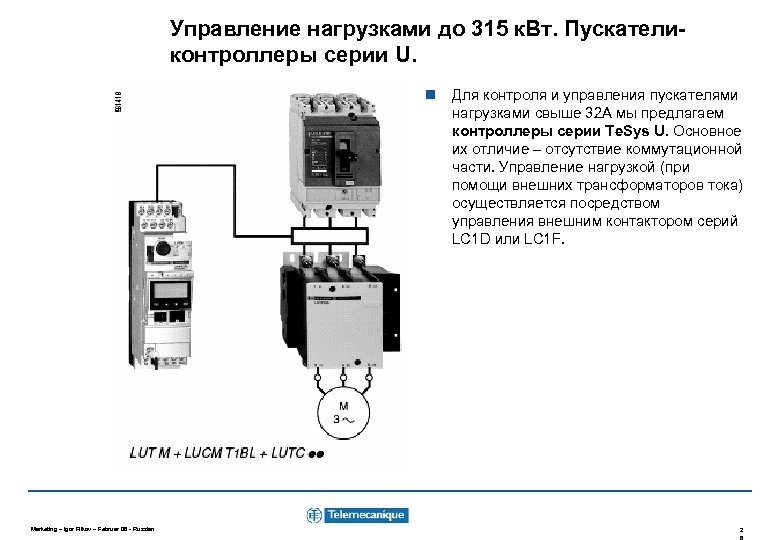

Управление нагрузками до 315 к. Вт. Пускателиконтроллеры серии U. Для контроля и управления пускателями нагрузками свыше 32 А мы предлагаем контроллеры серии Te. Sys U. Основное их отличие – отсутствие коммутационной части. Управление нагрузкой (при помощи внешних трансформаторов тока) осуществляется посредством управления внешним контактором серий LC 1 D или LC 1 F. Marketing – Igor Filkov – Februar 06 - Russian 2 6

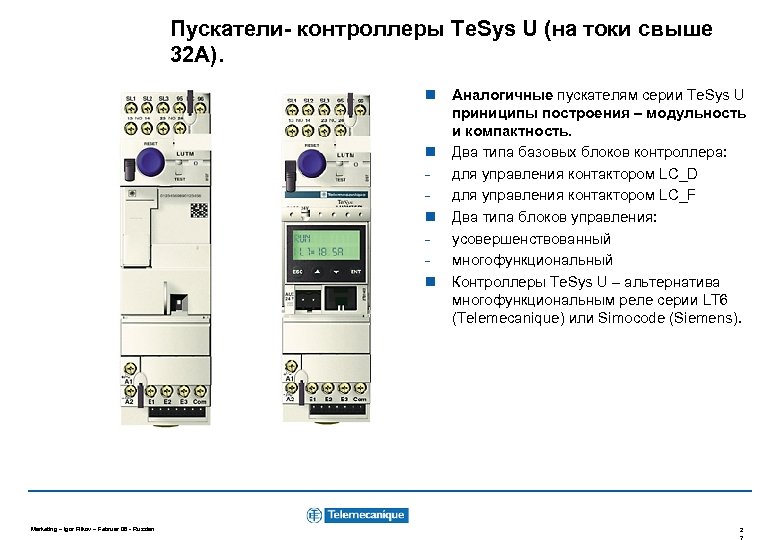

Пускатели- контроллеры Te. Sys U (на токи свыше 32 А). Аналогичныe пускателям серии Te. Sys U приниципы построения – модульность и компактность. Два типа базовых блоков контроллера: - для управления контактором LC_D - для управления контактором LC_F Два типа блоков управления: - усовершенствованный - многофункциональный Контроллеры Te. Sys U – альтернатива многофункциональным реле серии LT 6 (Telemecanique) или Simocode (Siemens). Marketing – Igor Filkov – Februar 06 - Russian 2 7

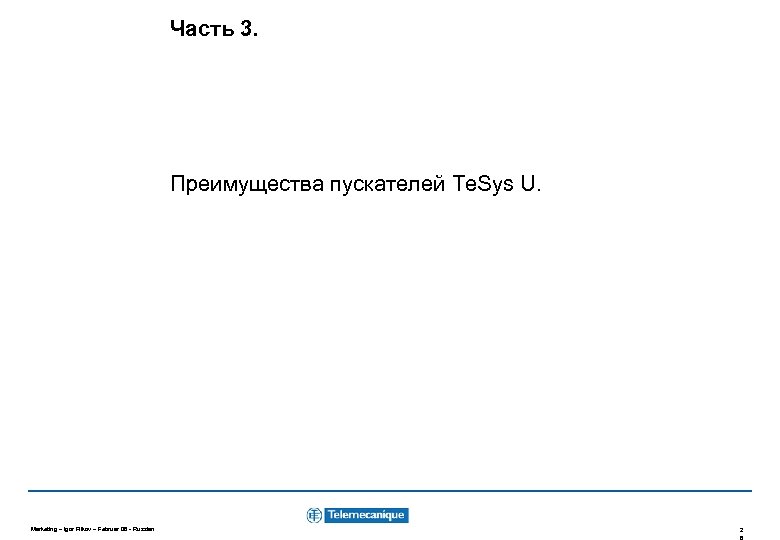

Часть 3. Преимущества пускателей Te. Sys U. Marketing – Igor Filkov – Februar 06 - Russian 2 8

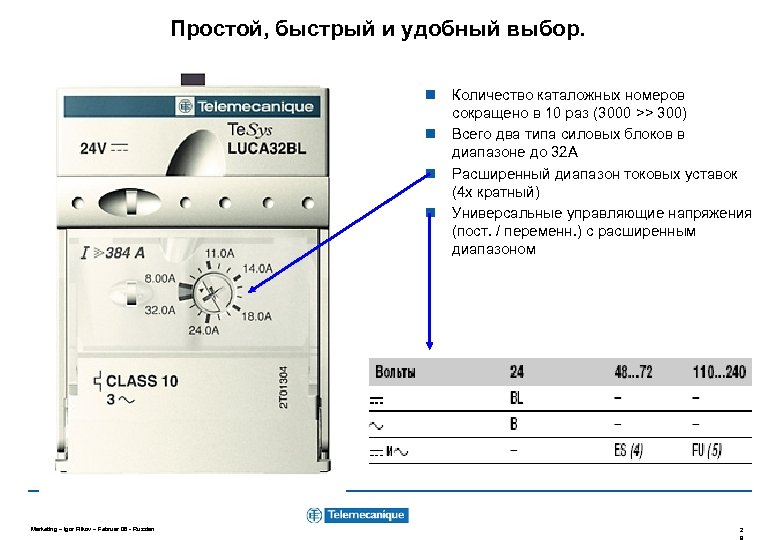

Простой, быстрый и удобный выбор. Количество каталожных номеров сокращено в 10 раз (3000 >> 300) Всего два типа силовых блоков в диапазоне до 32 А Расширенный диапазон токовых уставок (4 х кратный) Универсальные управляющие напряжения (пост. / переменн. ) с расширенным диапазоном Marketing – Igor Filkov – Februar 06 - Russian 2 9

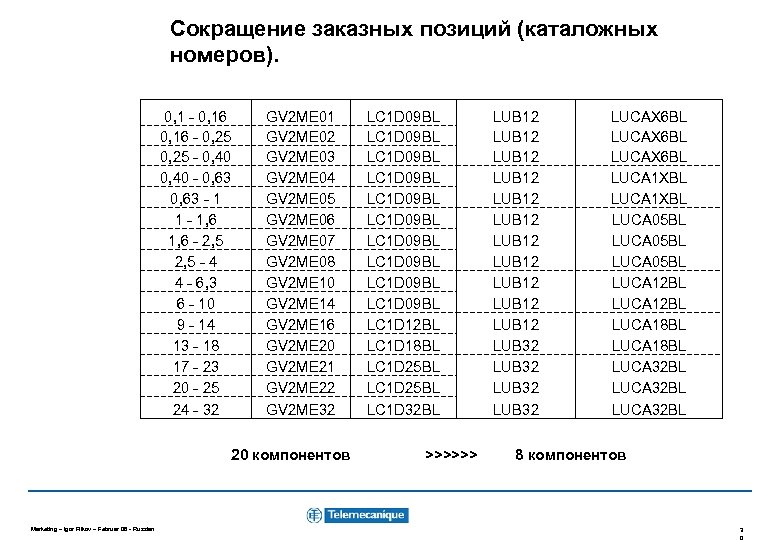

Сокращение заказных позиций (каталожных номеров). 0, 1 - 0, 16 - 0, 25 - 0, 40 - 0, 63 - 1 1 - 1, 6 - 2, 5 - 4 4 - 6, 3 6 - 10 9 - 14 13 - 18 17 - 23 20 - 25 24 - 32 GV 2 ME 01 GV 2 ME 02 GV 2 ME 03 GV 2 ME 04 GV 2 ME 05 GV 2 ME 06 GV 2 ME 07 GV 2 ME 08 GV 2 ME 10 GV 2 ME 14 GV 2 ME 16 GV 2 ME 20 GV 2 ME 21 GV 2 ME 22 GV 2 ME 32 20 компонентов Marketing – Igor Filkov – Februar 06 - Russian LC 1 D 09 BL LC 1 D 09 BL LC 1 D 09 BL LC 1 D 12 BL LC 1 D 18 BL LC 1 D 25 BL LC 1 D 32 BL >>>>>> LUB 12 LUB 12 LUB 12 LUB 32 LUCAX 6 BL LUCA 1 XBL LUCA 05 BL LUCA 12 BL LUCA 18 BL LUCA 32 BL 8 компонентов 3 0

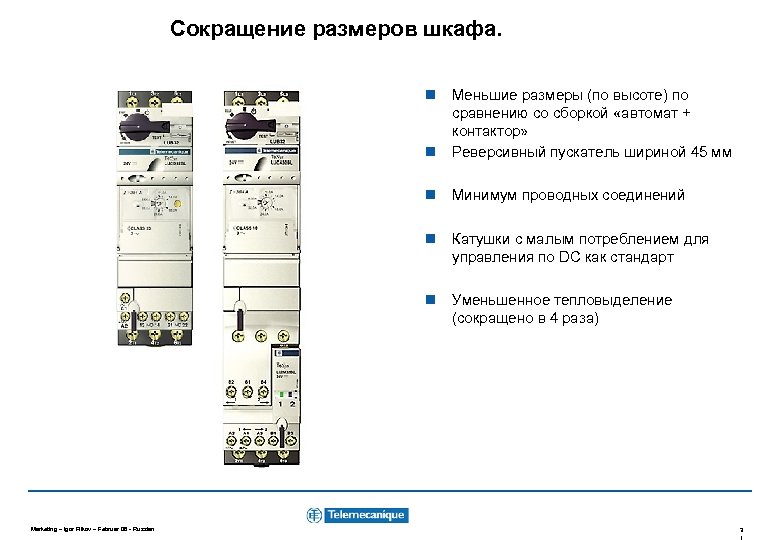

Сокращение размеров шкафа. Меньшие размеры (по высоте) по сравнению со сборкой «автомат + контактор» Реверсивный пускатель шириной 45 мм Минимум проводных соединений Катушки с малым потреблением для управления по DC как стандарт Уменьшенное тепловыделение (сокращено в 4 раза) Marketing – Igor Filkov – Februar 06 - Russian 3 1

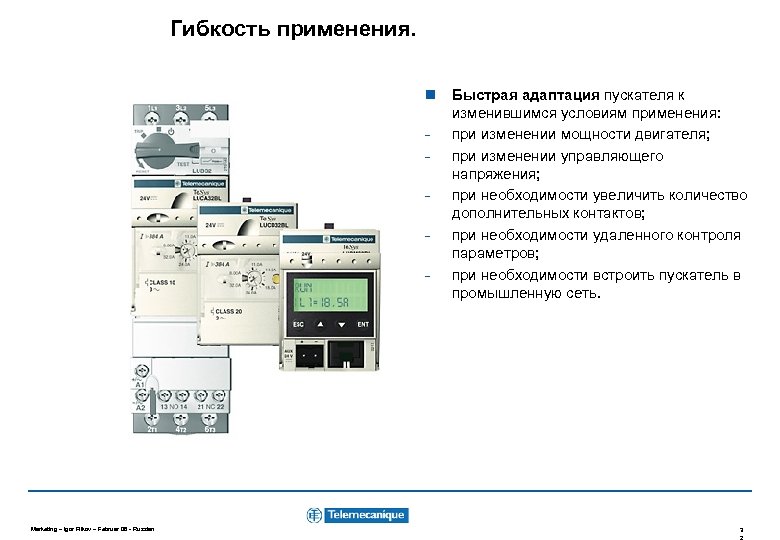

Гибкость применения. Быстрая адаптация пускателя к изменившимся условиям применения: - при изменении мощности двигателя; - при изменении управляющего напряжения; - при необходимости увеличить количество дополнительных контактов; - при необходимости удаленного контроля параметров; - при необходимости встроить пускатель в промышленную сеть. Marketing – Igor Filkov – Februar 06 - Russian 3 2

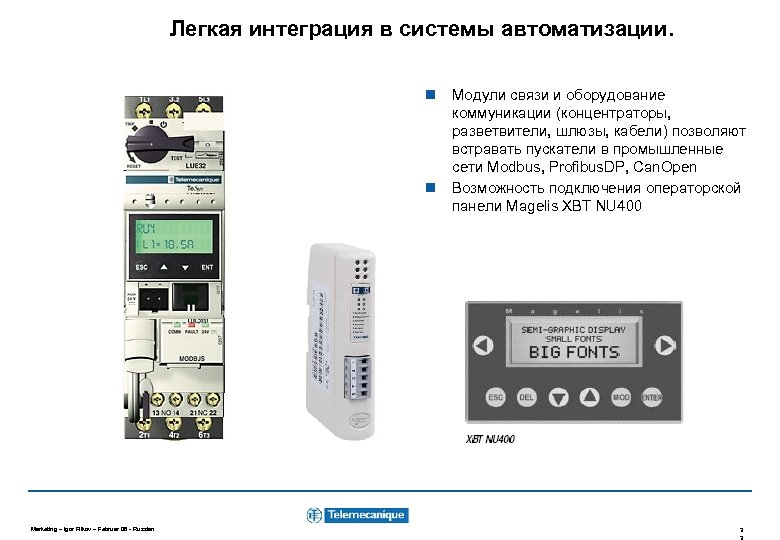

Легкая интеграция в системы автоматизации. Модули связи и оборудование коммуникации (концентраторы, разветвители, шлюзы, кабели) позволяют встравать пускатели в промышленные сети Modbus, Profibus. DP, Can. Open Возможность подключения операторской панели Magelis XBT NU 400 Marketing – Igor Filkov – Februar 06 - Russian 3 3

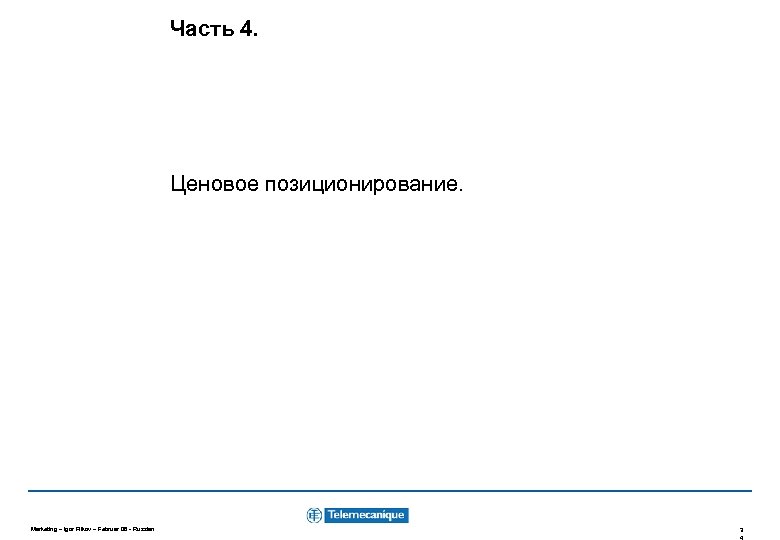

Часть 4. Ценовое позиционирование. Marketing – Igor Filkov – Februar 06 - Russian 3 4

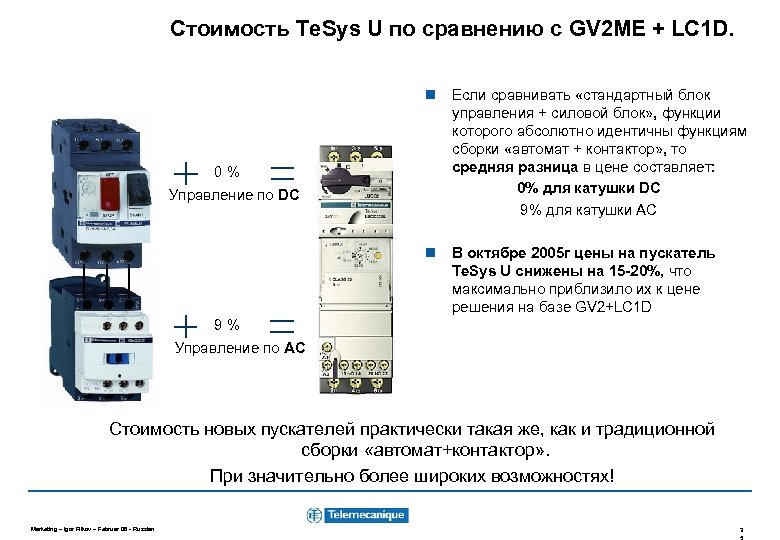

Стоимость Te. Sys U по сравнению с GV 2 ME + LC 1 D. 0% Управление по DC Если сравнивать «стандартный блок управления + силовой блок» , функции которого абсолютно идентичны функциям сборки «автомат + контактор» , то средняя разница в цене составляет: 0% для катушки DC 9% для катушки АС В октябре 2005 г цены на пускатель Te. Sys U снижены на 15 -20%, что максимально приблизило их к цене решения на базе GV 2+LC 1 D 9% Управление по АC Стоимость новых пускателей практически такая же, как и традиционной сборки «автомат+контактор» . При значительно более широких возможностях! Marketing – Igor Filkov – Februar 06 - Russian 3 5

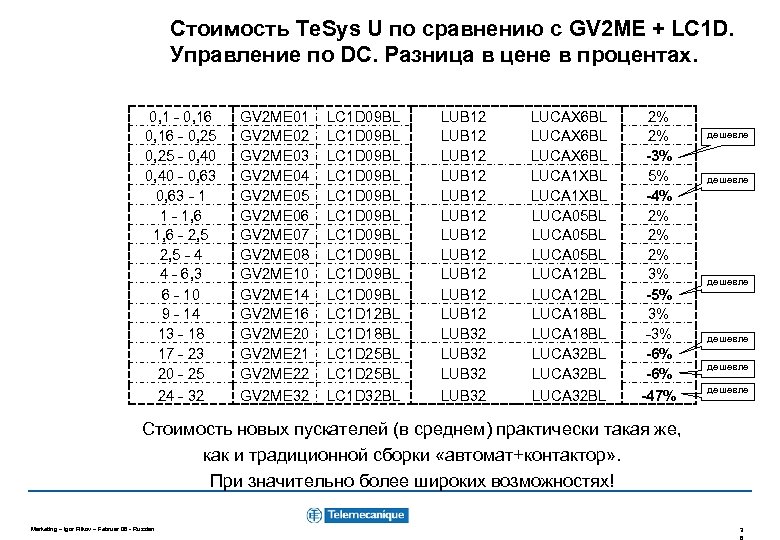

Стоимость Te. Sys U по сравнению с GV 2 ME + LC 1 D. Управление по DС. Разница в цене в процентах. 0, 1 - 0, 16 - 0, 25 - 0, 40 - 0, 63 - 1 1 - 1, 6 - 2, 5 - 4 4 - 6, 3 6 - 10 9 - 14 13 - 18 17 - 23 20 - 25 24 - 32 GV 2 ME 01 GV 2 ME 02 GV 2 ME 03 GV 2 ME 04 GV 2 ME 05 GV 2 ME 06 GV 2 ME 07 GV 2 ME 08 GV 2 ME 10 GV 2 ME 14 GV 2 ME 16 GV 2 ME 20 GV 2 ME 21 GV 2 ME 22 GV 2 ME 32 LC 1 D 09 BL LC 1 D 09 BL LC 1 D 09 BL LC 1 D 12 BL LC 1 D 18 BL LC 1 D 25 BL LC 1 D 32 BL LUB 12 LUB 12 LUB 12 LUB 32 LUCAX 6 BL LUCA 1 XBL LUCA 05 BL LUCA 12 BL LUCA 18 BL LUCA 32 BL 2% 2% -3% 5% -4% 2% 2% 2% 3% -5% 3% -6% -47% дешевле дешевле Стоимость новых пускателей (в среднем) практически такая же, как и традиционной сборки «автомат+контактор» . При значительно более широких возможностях! Marketing – Igor Filkov – Februar 06 - Russian 3 6

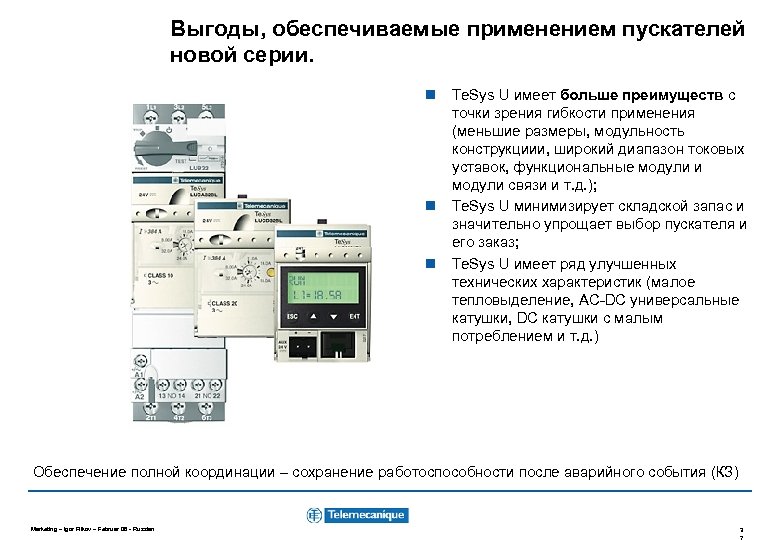

Выгоды, обеспечиваемые применением пускателей новой серии. Te. Sys U имеет больше преимуществ с точки зрения гибкости применения (меньшие размеры, модульность конструкциии, широкий диапазон токовых уставок, функциональные модули и модули связи и т. д. ); Te. Sys U минимизирует складской запас и значительно упрощает выбор пускателя и его заказ; Te. Sys U имеет ряд улучшенных технических характеристик (малое тепловыделение, AC-DC универсальные катушки, DC катушки с малым потреблением и т. д. ) Обеспечение полной координации – сохранение работоспособности после аварийного события (КЗ) Marketing – Igor Filkov – Februar 06 - Russian 3 7

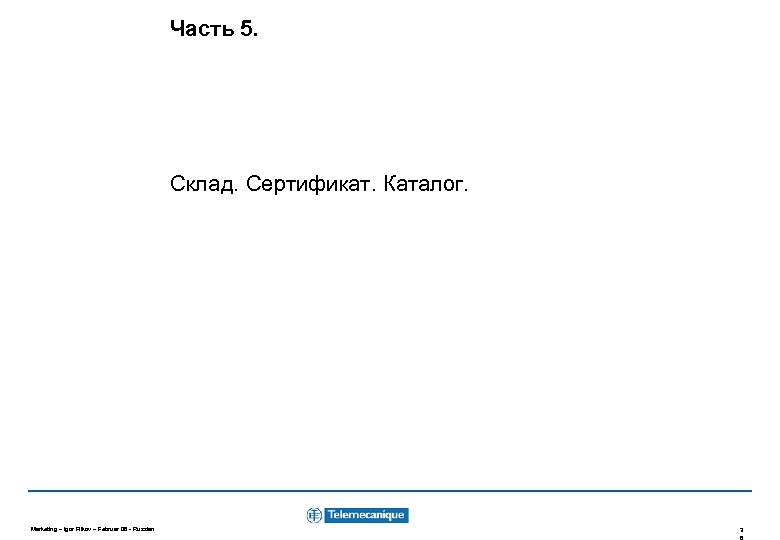

Часть 5. Склад. Сертификат. Каталог. Marketing – Igor Filkov – Februar 06 - Russian 3 8

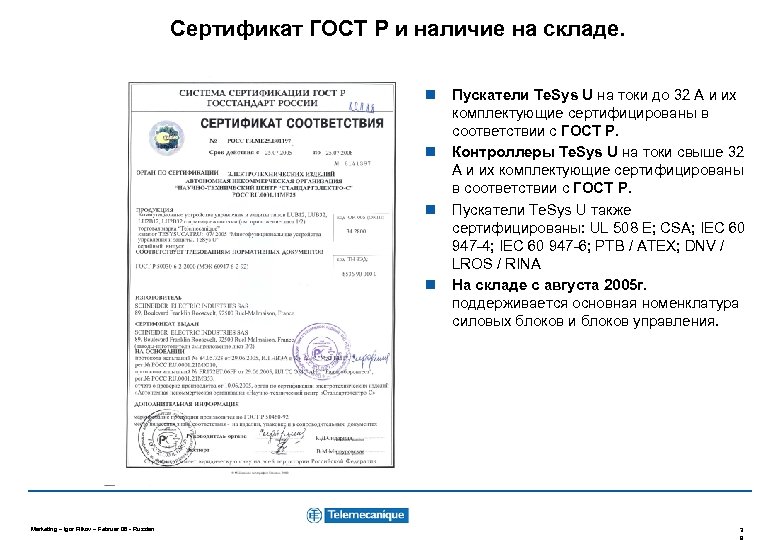

Сертификат ГОСТ Р и наличие на складе. Пускатели Te. Sys U на токи до 32 А и их комплектующие сертифицированы в соответствии с ГОСТ Р. Контроллеры Te. Sys U на токи свыше 32 А и их комплектующие сертифицированы в соответствии с ГОСТ Р. Пускатели Te. Sys U также сертифицированы: UL 508 E; CSA; IEC 60 947 -4; IEC 60 947 -6; PTB / ATEX; DNV / LROS / RINA На складе с августа 2005 г. поддерживается основная номенклатура силовых блоков и блоков управления. Marketing – Igor Filkov – Februar 06 - Russian 3 9

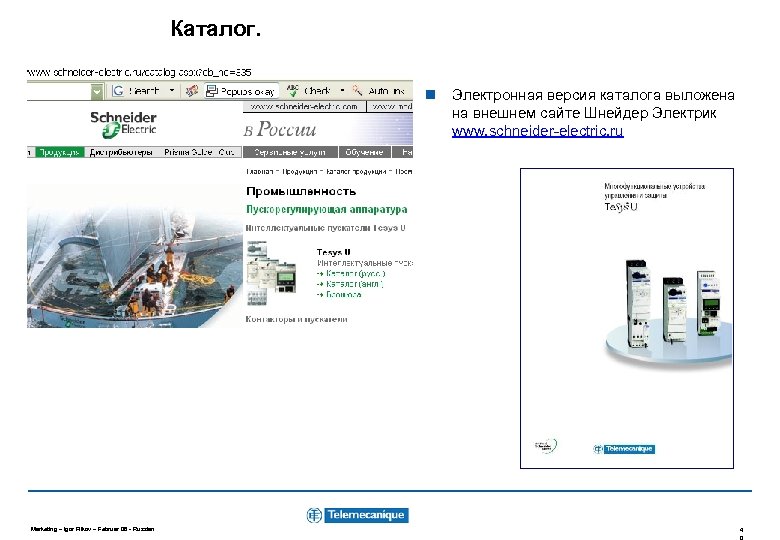

Каталог. Электронная версия каталога выложена на внешнем сайте Шнейдер Электрик www. schneider-electric. ru Marketing – Igor Filkov – Februar 06 - Russian 4 0
