Пушка Гаусса Пушка Гаусса интересная игра

Пушка Гаусса

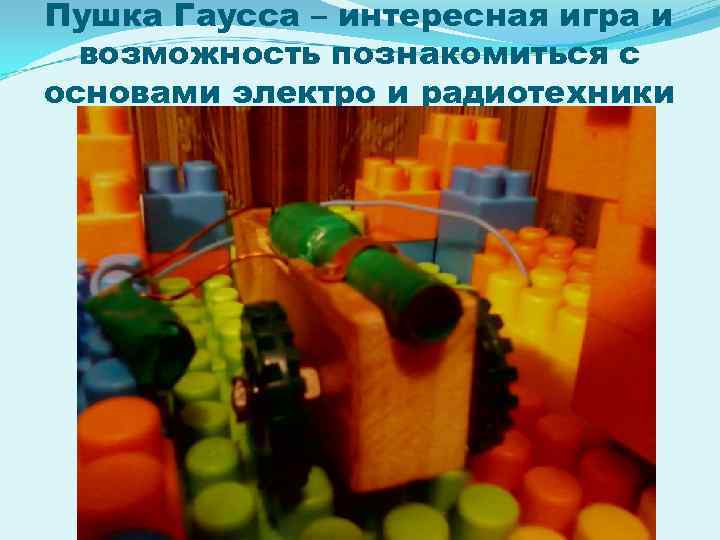

Пушка Гаусса – интересная игра и возможность познакомиться с основами электро и радиотехники

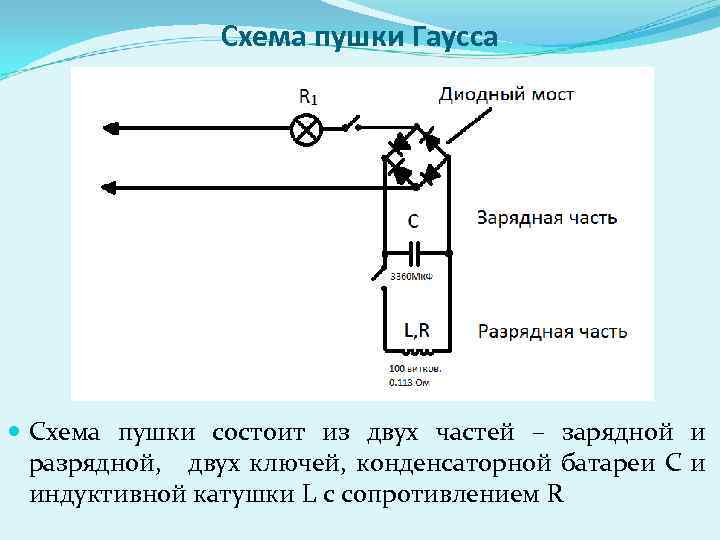

Схема пушки Гаусса Схема пушки состоит из двух частей – зарядной и разрядной, двух ключей, конденсаторной батареи С и индуктивной катушки L c сопротивлением R

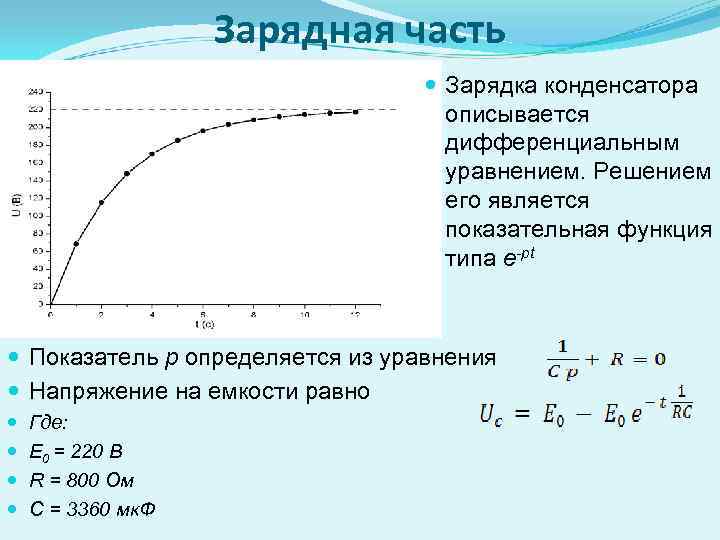

Зарядная часть Зарядка конденсатора описывается дифференциальным уравнением. Решением его является показательная функция типа e-pt Показатель p определяется из уравнения Напряжение на емкости равно Где: Е 0 = 220 В R = 800 Ом C = 3360 мк. Ф

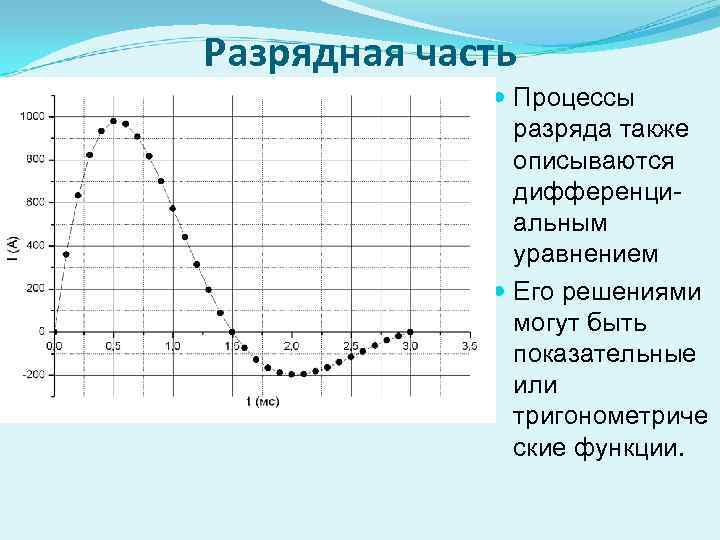

Разрядная часть Процессы разряда также описываются дифференциальным уравнением Его решениями могут быть показательные или тригонометриче ские функции.

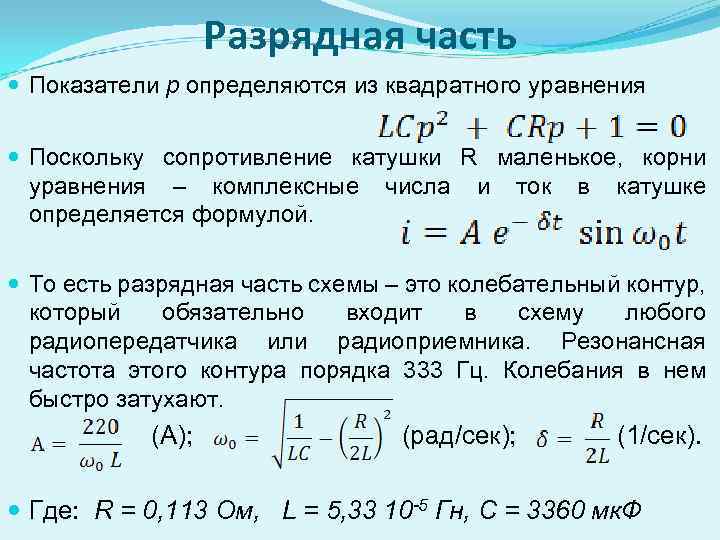

Разрядная часть Показатели p определяются из квадратного уравнения Поскольку сопротивление катушки R маленькое, корни уравнения – комплексные числа и ток в катушке определяется формулой. То есть разрядная часть схемы – это колебательный контур, который обязательно входит в схему любого радиопередатчика или радиоприемника. Резонансная частота этого контура порядка 333 Гц. Колебания в нем быстро затухают. (А); (рад/сек); (1/сек). Где: R = 0, 113 Ом, L = 5, 33 10 -5 Гн, C = 3360 мк. Ф

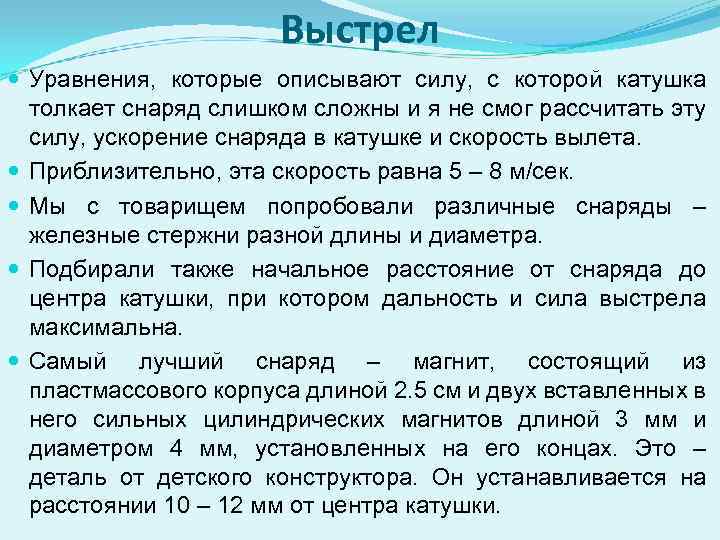

Выстрел Уравнения, которые описывают силу, с которой катушка толкает снаряд слишком сложны и я не смог рассчитать эту силу, ускорение снаряда в катушке и скорость вылета. Приблизительно, эта скорость равна 5 – 8 м/сек. Мы с товарищем попробовали различные снаряды – железные стержни разной длины и диаметра. Подбирали также начальное расстояние от снаряда до центра катушки, при котором дальность и сила выстрела максимальна. Самый лучший снаряд – магнит, состоящий из пластмассового корпуса длиной 2. 5 см и двух вставленных в него сильных цилиндрических магнитов длиной 3 мм и диаметром 4 мм, установленных на его концах. Это – деталь от детского конструктора. Он устанавливается на расстоянии 10 – 12 мм от центра катушки.

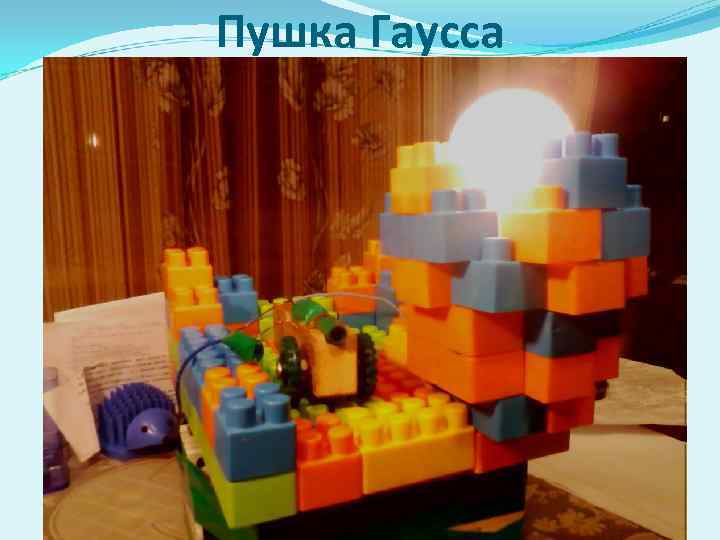

Пушка Гаусса

Спасибо за внимание
