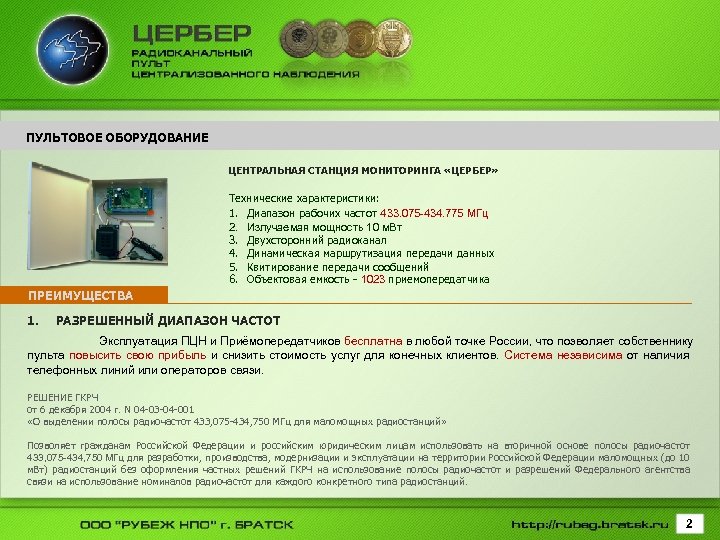

ПУЛЬТОВОЕ ОБОРУДОВАНИЕ ЦЕНТРАЛЬНАЯ СТАНЦИЯ МОНИТОРИНГА «ЦЕРБЕР» Технические характеристики: 1. Диапазон рабочих частот 433. 075 -434. 775 МГц 2. Излучаемая мощность 10 м. Вт 3. Двухсторонний радиоканал 4. Динамическая маршрутизация передачи данных 5. Квитирование передачи сообщений 6. Объектовая емкость - 1023 приемопередатчика ПРЕИМУЩЕСТВА 1. РАЗРЕШЕННЫЙ ДИАПАЗОН ЧАСТОТ Эксплуатация ПЦН и Приёмопередатчиков бесплатна в любой точке России, что позволяет собственнику пульта повысить свою прибыль и снизить стоимость услуг для конечных клиентов. Система независима от наличия телефонных линий или операторов связи. РЕШЕНИЕ ГКРЧ от 6 декабря 2004 г. N 04 -03 -04 -001 «О выделении полосы радиочастот 433, 075 -434, 750 МГц для маломощных радиостанций» Позволяет гражданам Российской Федерации и российским юридическим лицам использовать на вторичной основе полосы радиочастот 433, 075 -434, 750 МГц для разработки, производства, модернизации и эксплуатации на территории Российской Федерации маломощных (до 10 м. Вт) радиостанций без оформления частных решений ГКРЧ на использование полосы радиочастот и разрешений Федерального агентства связи на использование номиналов радиочастот для каждого конкретного типа радиостанций. 2

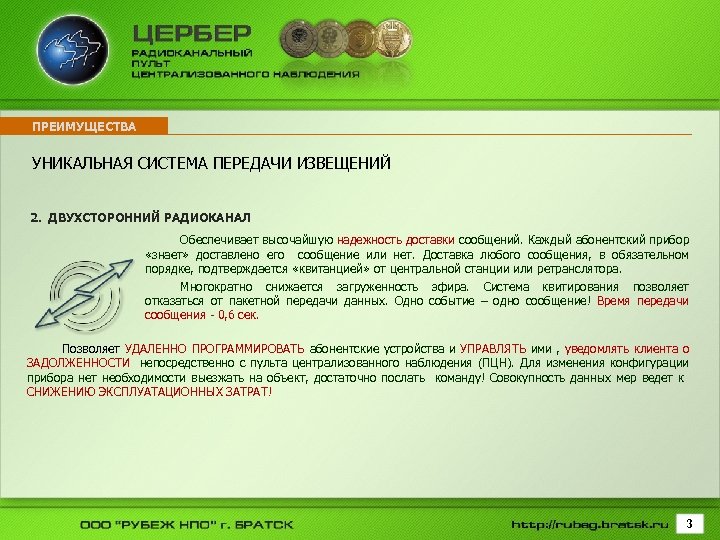

ПРЕИМУЩЕСТВА УНИКАЛЬНАЯ СИСТЕМА ПЕРЕДАЧИ ИЗВЕЩЕНИЙ 2. ДВУХСТОРОННИЙ РАДИОКАНАЛ Обеспечивает высочайшую надежность доставки сообщений. Каждый абонентский прибор «знает» доставлено его сообщение или нет. Доставка любого сообщения, в обязательном порядке, подтверждается «квитанцией» от центральной станции или ретранслятора. Многократно снижается загруженность эфира. Система квитирования позволяет отказаться от пакетной передачи данных. Одно событие – одно сообщение! Время передачи сообщения - 0, 6 сек. Позволяет УДАЛЕННО ПРОГРАММИРОВАТЬ абонентские устройства и УПРАВЛЯТЬ ими , уведомлять клиента о ЗАДОЛЖЕННОСТИ непосредственно с пульта централизованного наблюдения (ПЦН). Для изменения конфигурации прибора нет необходимости выезжать на объект, достаточно послать команду! Совокупность данных мер ведет к СНИЖЕНИЮ ЭКСПЛУАТАЦИОННЫХ ЗАТРАТ! 3

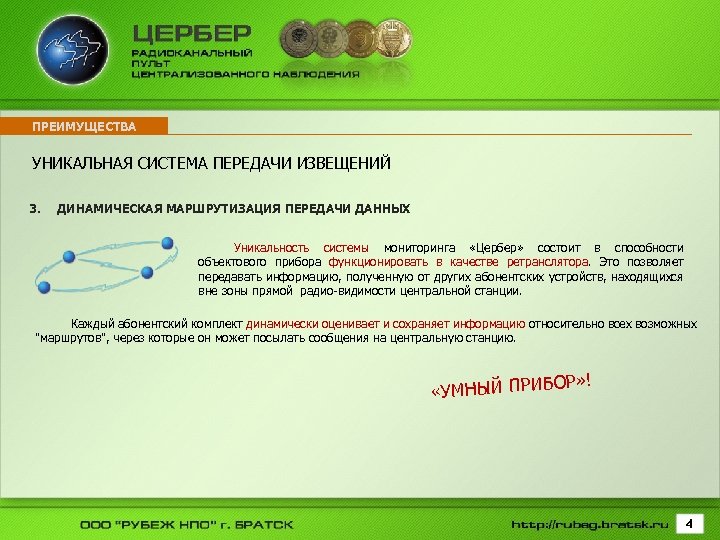

ПРЕИМУЩЕСТВА УНИКАЛЬНАЯ СИСТЕМА ПЕРЕДАЧИ ИЗВЕЩЕНИЙ 3. ДИНАМИЧЕСКАЯ МАРШРУТИЗАЦИЯ ПЕРЕДАЧИ ДАННЫХ Уникальность системы мониторинга «Цербер» состоит в способности объектового прибора функционировать в качестве ретранслятора. Это позволяет передавать информацию, полученную от других абонентских устройств, находящихся вне зоны прямой радио-видимости центральной станции. Каждый абонентский комплект динамически оценивает и сохраняет информацию относительно всех возможных "маршрутов", через которые он может посылать сообщения на центральную станцию. ОР» ! «УМНЫЙ ПРИБ 4
ОБЪЕКТОВОЕ ОБОРУДОВАНИЕ «ЦЕРБЕР» Состав: 1. ППКОП «Цербер - 03» 2. ППКОП «Цербер - GSM» 3. GSM модуль «Цербер - GT» 4. Клавиатура «Цербер – K» 5. Модуль расширения зон «Цербер - P» 6. Модуль расширения зон «Цербер - lite» ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА На рынке ПЦН существует множество соответствующих предложений, но все они до настоящего момента ставили потенциальных покупателей перед нелегким выбором: жертвовать одними необходимыми свойствами ради других. Это часто приводило к отказу от модернизации устаревшего оборудования, разочарованиям при эксплуатации приобретенных систем, а зачастую и вовсе к переходу на физическую охрану объектов, подключить которые на ПЦН оказывалось невозможно. Сталкиваясь с такими трудностями заинтересованной организации, приходилось делать неоднозначный выбор, который не решал всех задач по охране объектов и не гарантировал работоспособности ПЦН в будущем. В связи с этим возникла необходимость в техническом решении, обладающем достоинствами и исключающем недостатки всех существующих систем. Именно такое техническое решение и было разработано при создании системы централизованной охраны стационарных объектов «ЦЕРБЕР» . 5

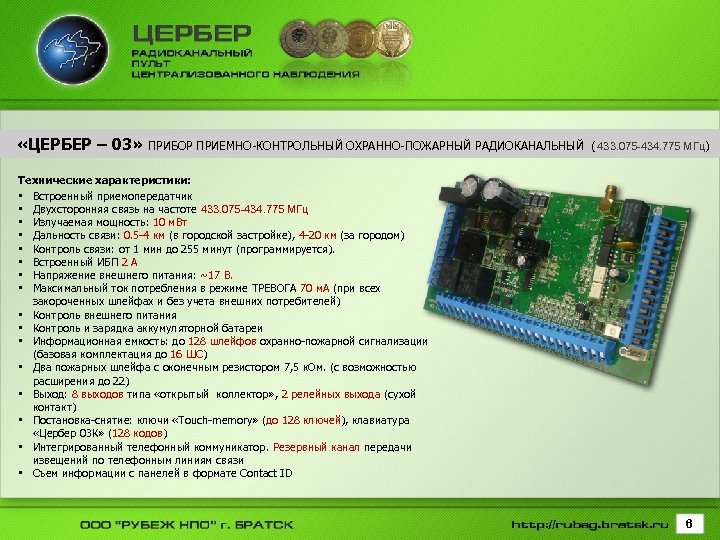

«ЦЕРБЕР – 03» ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННО-ПОЖАРНЫЙ РАДИОКАНАЛЬНЫЙ ( 433. 075 -434. 775 МГц) Технические характеристики: • Встроенный приемопередатчик • Двухсторонняя связь на частоте 433. 075 -434. 775 МГц • Излучаемая мощность: 10 м. Вт • Дальность связи: 0. 5 -4 км (в городской застройке), 4 -20 км (за городом) • Контроль связи: от 1 мин до 255 минут (программируется). • Встроенный ИБП 2 А • Напряжение внешнего питания: ~17 В. • Максимальный ток потребления в режиме ТРЕВОГА 70 м. А (при всех закороченных шлейфах и без учета внешних потребителей) • Контроль внешнего питания • Контроль и зарядка аккумуляторной батареи • Информационная емкость: до 128 шлейфов охранно-пожарной сигнализации (базовая комплектация до 16 ШС) • Два пожарных шлейфа с оконечным резистором 7, 5 к. Ом. (с возможностью расширения до 22) • Выход: 8 выходов типа «открытый коллектор» , 2 релейных выхода (сухой контакт) • Постановка-снятие: ключи «Touch-memory» (до 128 ключей), клавиатура «Цербер 03 К» (128 кодов) • Интегрированный телефонный коммуникатор. Резервный канал передачи извещений по телефонным линиям связи • Съем информации с панелей в формате Contact ID 6

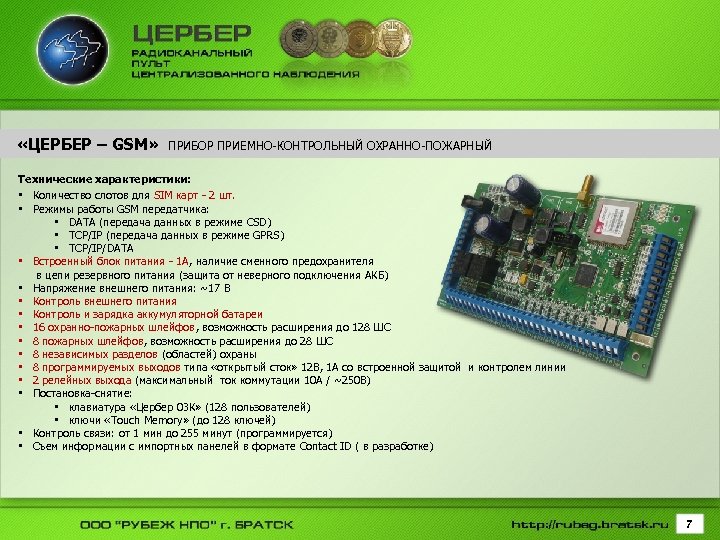

«ЦЕРБЕР – GSM» ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННО-ПОЖАРНЫЙ Технические характеристики: • Количество слотов для SIM карт - 2 шт. • Режимы работы GSM передатчика: • DATA (передача данных в режиме CSD) • TCP/IP (передача данных в режиме GPRS) • TCP/IP/DATA • Встроенный блок питания - 1 А, наличие сменного предохранителя в цепи резервного питания (защита от неверного подключения АКБ) • Напряжение внешнего питания: ~17 В • Контроль внешнего питания • Контроль и зарядка аккумуляторной батареи • 16 охранно-пожарных шлейфов, возможность расширения до 128 ШС • 8 пожарных шлейфов, возможность расширения до 28 ШС • 8 независимых разделов (областей) охраны • 8 программируемых выходов типа «открытый сток» 12 В, 1 А со встроенной защитой и контролем линии • 2 релейных выхода (максимальный ток коммутации 10 A / ~250 В) • Постановка-снятие: • клавиатура «Цербер 03 К» (128 пользователей) • ключи «Touch Memory» (до 128 ключей) • Контроль связи: от 1 мин до 255 минут (программируется) • Съем информации с импортных панелей в формате Contact ID ( в разработке) 7

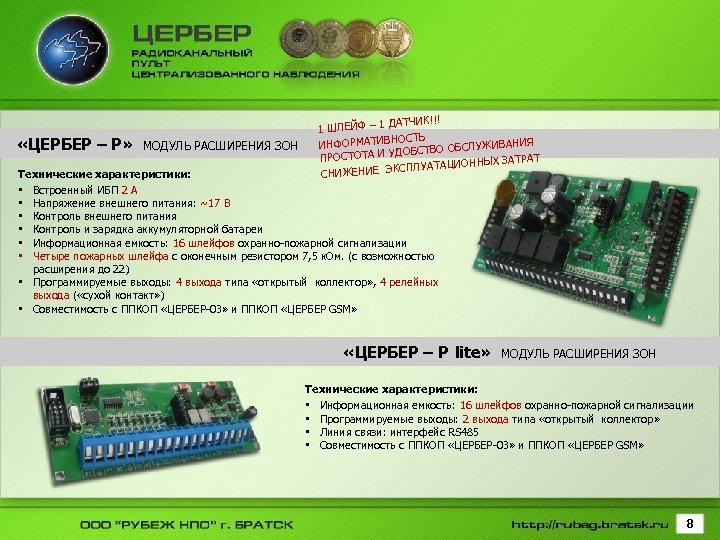

«ЦЕРБЕР – Р» МОДУЛЬ РАСШИРЕНИЯ ЗОН АТЧИК!!! 1 ШЛЕЙФ – 1 Д ОСТЬ ВАНИЯ ИНФОРМАТИВН ТВО ОБСЛУЖИ ТОТА И УДОБС ПРОС ТРАТ ТАЦИОННЫХ ЗА ЕНИЕ ЭКСПЛУА СНИЖ Технические характеристики: • Встроенный ИБП 2 А • Напряжение внешнего питания: ~17 В • Контроль внешнего питания • Контроль и зарядка аккумуляторной батареи • Информационная емкость: 16 шлейфов охранно-пожарной сигнализации • Четыре пожарных шлейфа с оконечным резистором 7, 5 к. Ом. (с возможностью расширения до 22) • Программируемые выходы: 4 выхода типа «открытый коллектор» , 4 релейных выхода ( «сухой контакт» ) • Совместимость с ППКОП «ЦЕРБЕР-03» и ППКОП «ЦЕРБЕР GSM» «ЦЕРБЕР – Р lite» МОДУЛЬ РАСШИРЕНИЯ ЗОН Технические характеристики: • Информационная емкость: 16 шлейфов охранно-пожарной сигнализации • Программируемые выходы: 2 выхода типа «открытый коллектор» • Линия связи: интерфейс RS 485 • Совместимость с ППКОП «ЦЕРБЕР-03» и ППКОП «ЦЕРБЕР GSM» 8

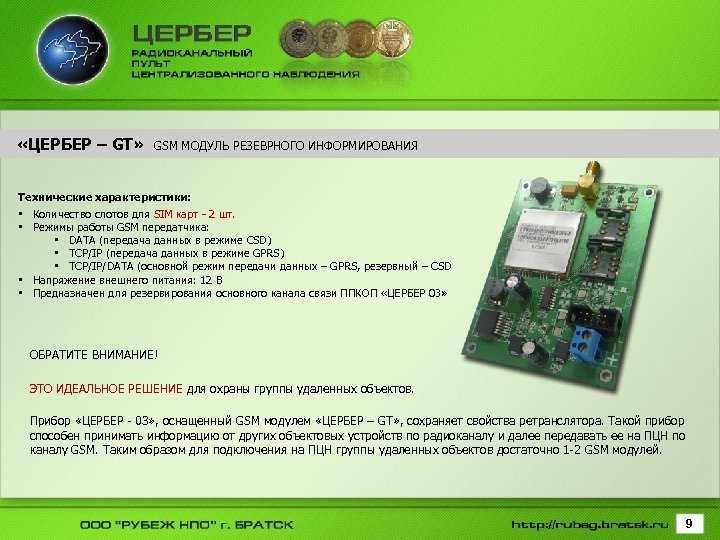

«ЦЕРБЕР – GT» GSM МОДУЛЬ РЕЗЕВРНОГО ИНФОРМИРОВАНИЯ Технические характеристики: • Количество слотов для SIM карт - 2 шт. • Режимы работы GSM передатчика: • DATA (передача данных в режиме CSD) • TCP/IP (передача данных в режиме GPRS) • TCP/IP/DATA (основной режим передачи данных – GPRS, резервный – CSD • Напряжение внешнего питания: 12 В • Предназначен для резервирования основного канала связи ППКОП «ЦЕРБЕР 03» ОБРАТИТЕ ВНИМАНИЕ! ЭТО ИДЕАЛЬНОЕ РЕШЕНИЕ для охраны группы удаленных объектов. Прибор «ЦЕРБЕР - 03» , оснащенный GSM модулем «ЦЕРБЕР – GT» , сохраняет свойства ретранслятора. Такой прибор способен принимать информацию от других объектовых устройств по радиоканалу и далее передавать ее на ПЦН по каналу GSM. Таким образом для подключения на ПЦН группы удаленных объектов достаточно 1 -2 GSM модулей. 9

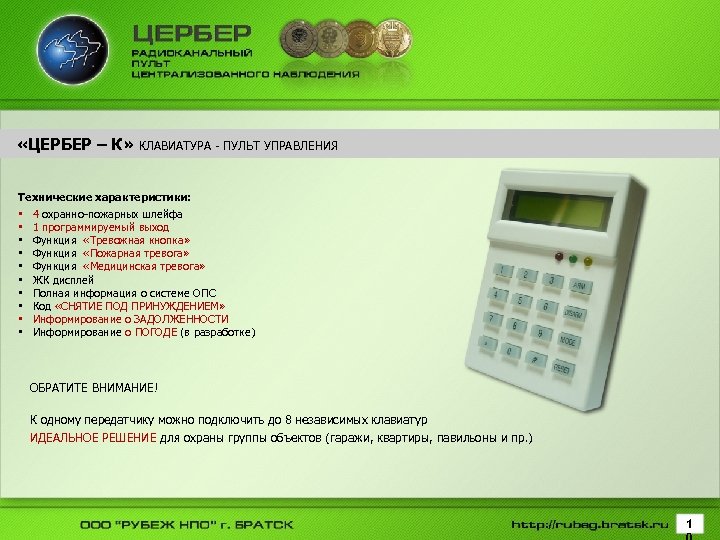

«ЦЕРБЕР – К» КЛАВИАТУРА - ПУЛЬТ УПРАВЛЕНИЯ Технические характеристики: • 4 охранно-пожарных шлейфа • 1 программируемый выход • Функция «Тревожная кнопка» • Функция «Пожарная тревога» • Функция «Медицинская тревога» • ЖК дисплей • Полная информация о системе ОПС • Код «СНЯТИЕ ПОД ПРИНУЖДЕНИЕМ» • Информирование о ЗАДОЛЖЕННОСТИ • Информирование о ПОГОДЕ (в разработке) ОБРАТИТЕ ВНИМАНИЕ! К одному передатчику можно подключить до 8 независимых клавиатур ИДЕАЛЬНОЕ РЕШЕНИЕ для охраны группы объектов (гаражи, квартиры, павильоны и пр. ) 1

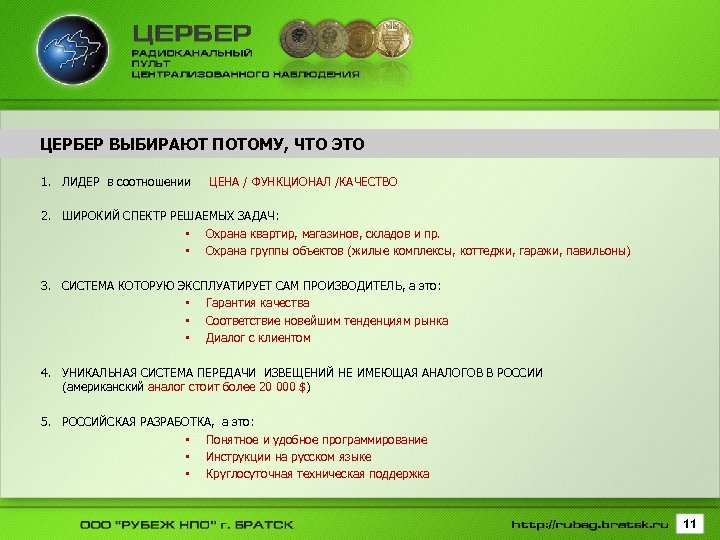

ЦЕРБЕР ВЫБИРАЮТ ПОТОМУ, ЧТО ЭТО 1. ЛИДЕР в соотношении ЦЕНА / ФУНКЦИОНАЛ /КАЧЕСТВО 2. ШИРОКИЙ СПЕКТР РЕШАЕМЫХ ЗАДАЧ: • Охрана квартир, магазинов, складов и пр. • Охрана группы объектов (жилые комплексы, коттеджи, гаражи, павильоны) 3. СИСТЕМА КОТОРУЮ ЭКСПЛУАТИРУЕТ САМ ПРОИЗВОДИТЕЛЬ, а это: • Гарантия качества • Соответствие новейшим тенденциям рынка • Диалог с клиентом 4. УНИКАЛЬНАЯ СИСТЕМА ПЕРЕДАЧИ ИЗВЕЩЕНИЙ НЕ ИМЕЮЩАЯ АНАЛОГОВ В РОССИИ (американский аналог стоит более 20 000 $) 5. РОССИЙСКАЯ РАЗРАБОТКА, а это: • Понятное и удобное программирование • Инструкции на русском языке • Круглосуточная техническая поддержка 11

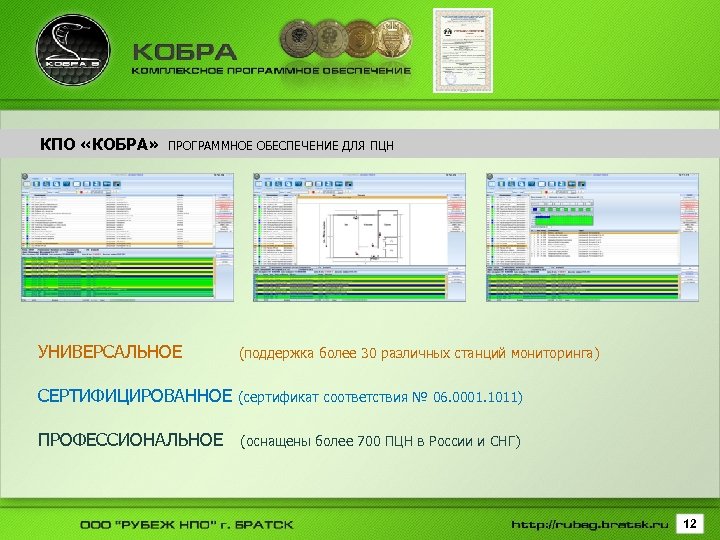

КПО «КОБРА» ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ ПЦН УНИВЕРСАЛЬНОЕ (поддержка более 30 различных станций мониторинга) СЕРТИФИЦИРОВАННОЕ (сертификат соответствия № 06. 0001. 1011) ПРОФЕССИОНАЛЬНОЕ (оснащены более 700 ПЦН в России и СНГ) 12
УНИВЕРСАЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Поддержка станций мониторинга (ЦСМ) различных производителей позволяет унифицировать систему приема сообщений от различного оборудования, создать и привести к единому стандарту базу данных по всем охраняемым объектам, снизить затраты на техническое оснащение рабочих мест, значительно упростить работу обслуживающего персонала и повысить эффективность работы ПЦН в целом. ИНТЕГРАЦИЯ ЦЕРБЕР GSM РИТМ ОРЛАН МИРАЖ ОКО ДЕЛЬТА ИРБИС ОСПАС RS-200 RS-202 ЛАРС (DTRCI) РАДИУС-1000 БАРЬЕР 2000 БОЛИД ОЛЬХА PIMA TRIKDIS LC-CPM RRT NAVIGARD ADEMCO 685 OSBORNE-HOFFMAN IGP 8000 ELLINESMS NETREC 1000 ЕКТОВ ЛЯ ВСЕХ ОБЪ НТЕРФЕЙС Д • ЕДИНЫЙ И ЕКТОВ НА 5000 ОБЪ ОПЕРАТОРА АТРАТ • 2 АЦИОННЫХ З Е ЭКСПЛУАТ • СНИЖЕНИ Е • 1 ПК НА ВС 13

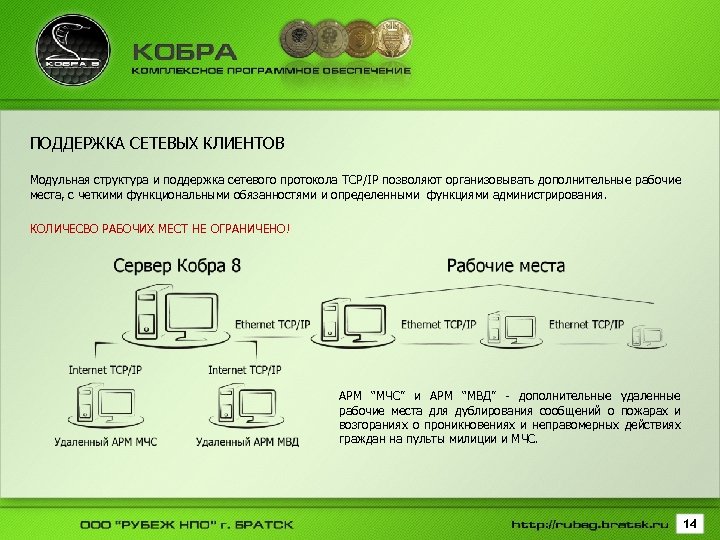

ПОДДЕРЖКА СЕТЕВЫХ КЛИЕНТОВ Модульная структура и поддержка сетевого протокола TCP/IP позволяют организовывать дополнительные рабочие места, с четкими функциональными обязанностями и определенными функциями администрирования. КОЛИЧЕСВО РАБОЧИХ МЕСТ НЕ ОГРАНИЧЕНО! АРМ “МЧС” и АРМ “МВД” - дополнительные удаленные рабочие места для дублирования сообщений о пожарах и возгораниях о проникновениях и неправомерных действиях граждан на пульты милиции и МЧС. 14

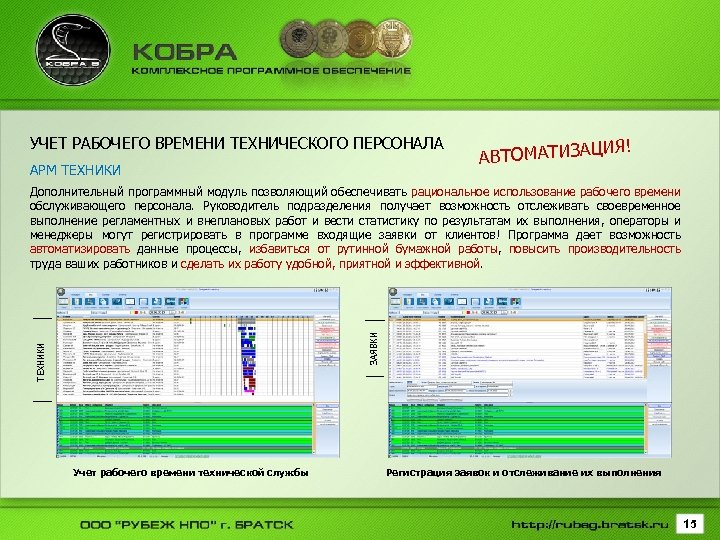

УЧЕТ РАБОЧЕГО ВРЕМЕНИ ТЕХНИЧЕСКОГО ПЕРСОНАЛА АРМ ТЕХНИКИ ИЯ! АВТОМАТИЗАЦ ТЕХНИКИ ЗАЯВКИ Дополнительный программный модуль позволяющий обеспечивать рациональное использование рабочего времени обслуживающего персонала. Руководитель подразделения получает возможность отслеживать своевременное выполнение регламентных и внеплановых работ и вести статистику по результатам их выполнения, операторы и менеджеры могут регистрировать в программе входящие заявки от клиентов! Программа дает возможность автоматизировать данные процессы, избавиться от рутинной бумажной работы, повысить производительность труда ваших работников и сделать их работу удобной, приятной и эффективной. Учет рабочего времени технической службы Регистрация заявок и отслеживание их выполнения 15

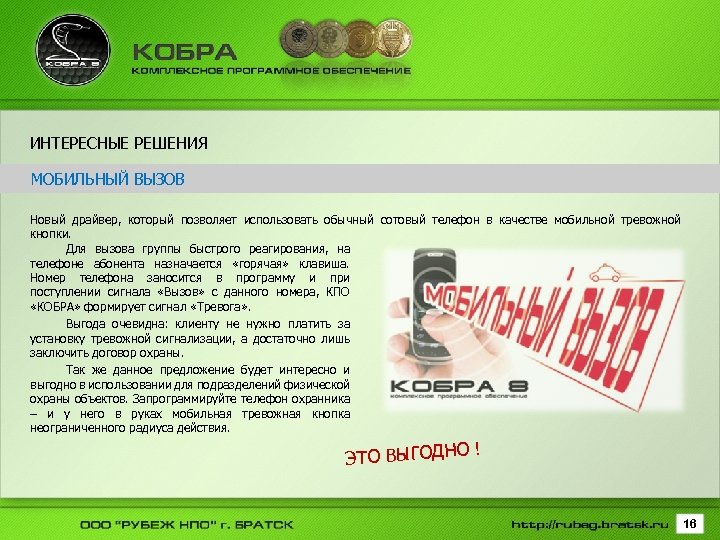

ИНТЕРЕСНЫЕ РЕШЕНИЯ МОБИЛЬНЫЙ ВЫЗОВ Новый драйвер, который позволяет использовать обычный сотовый телефон в качестве мобильной тревожной кнопки. Для вызова группы быстрого реагирования, на телефоне абонента назначается «горячая» клавиша. Номер телефона заносится в программу и при поступлении сигнала «Вызов» с данного номера, КПО «КОБРА» формирует сигнал «Тревога» . Выгода очевидна: клиенту не нужно платить за установку тревожной сигнализации, а достаточно лишь заключить договор охраны. Так же данное предложение будет интересно и выгодно в использовании для подразделений физической охраны объектов. Запрограммируйте телефон охранника – и у него в руках мобильная тревожная кнопка неограниченного радиуса действия. ! ЭТО ВЫГОДНО 16

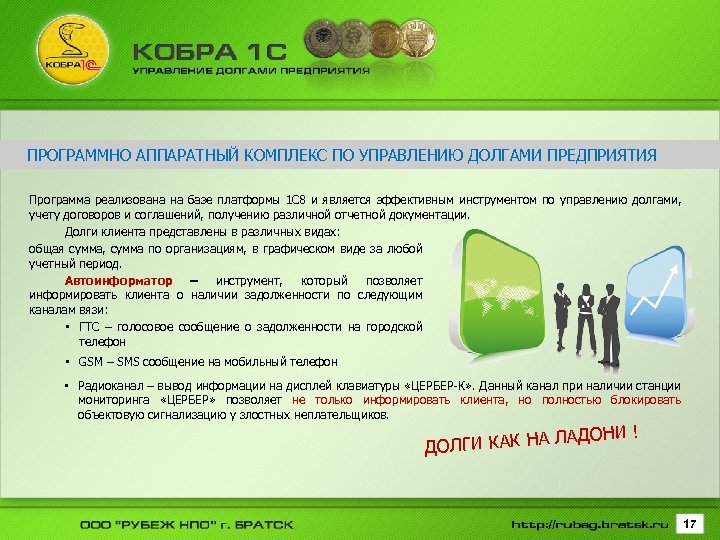

ПРОГРАММНО АППАРАТНЫЙ КОМПЛЕКС ПО УПРАВЛЕНИЮ ДОЛГАМИ ПРЕДПРИЯТИЯ Программа реализована на базе платформы 1 С 8 и является эффективным инструментом по управлению долгами, учету договоров и соглашений, получению различной отчетной документации. Долги клиента представлены в различных видах: общая сумма, сумма по организациям, в графическом виде за любой учетный период. Автоинформатор – инструмент, который позволяет информировать клиента о наличии задолженности по следующим каналам вязи: • ГТС – голосовое сообщение о задолженности на городской телефон • GSM – SMS сообщение на мобильный телефон • Радиоканал – вывод информации на дисплей клавиатуры «ЦЕРБЕР-К» . Данный канал при наличии станции мониторинга «ЦЕРБЕР» позволяет не только информировать клиента, но полностью блокировать объектовую сигнализацию у злостных неплательщиков. ОНИ ! ЛАД ДОЛГИ КАК НА 17
ПРОГРАММНО АППАРАТНЫЙ КОМПЛЕКС ПО УПРАВЛЕНИЮ ДОЛГАМИ ПРЕДПРИЯТИЯ ДОСТОИНСТВА : 1. 2. 3. 4. 5. 6. ПОСТОЯННЫЙ МОНИТОРИНГ СИТУАЦИИ ПО ОПЛАТЕ УСЛУГ ПОЛЬЗОВАТЕЛЬ НЕ ОБЯЗАН ОБЛАДАТЬ БУХГАЛТЕРСКИМИ ЗНАНИЯМИ И НАВЫКАМИ НАЛИЧИЕ АВТОИНФОРМАТОРА КАК МЕРЫ ВОЗДЕЙСТВИЯ ВОЗМОЖНОСТЬ БЛОКИРОВКИ ОБЪЕКТОВОЙ СИГНАЛИЗАЦИИ (ТОЛЬКО ДЛЯ СИСТЕМЫ «ЦЕРБЕР» ) ПОЛНАЯ ИНТЕГРАЦИЯ С 1 С 8 «БУХГАЛТЕРИЯ ПРЕДПРИЯТИЯ» ( НЕ ТРЕБУЕТСЯ ДОПОЛНИТЕЛЬНЫХ ИЗМЕНЕНИЙ) УДОБНЫЙ И ФУНКЦИОНАЛЬНЫЙ ИНСТРУМЕНТ ДЛЯ ДОГОВОРНОГО ОТДЕЛА: • ЭЛЕКТРОННЫЙ ДОКУМЕНТООБОРОТ • ПЛАНИРОВЩИК ЗАДАЧ Е ДЕЛ! ВСЕГДА В КУРС 18
ИМАНИЕ! Н СПАСИБО ЗА В 19
