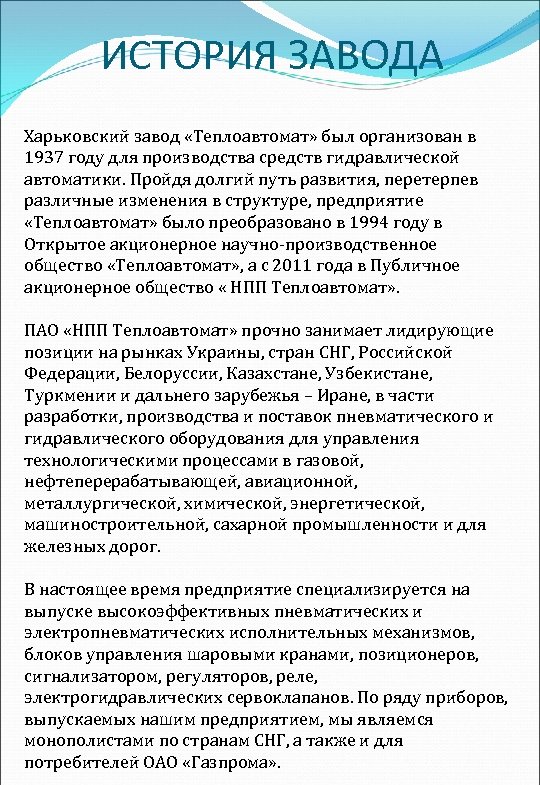

ИСТОРИЯ ЗАВОДА Харьковский завод «Теплоавтомат» был организован в 1937 году для производства средств гидравлической автоматики. Пройдя долгий путь развития, перетерпев различные изменения в структуре, предприятие «Теплоавтомат» было преобразовано в 1994 году в Открытое акционерное научно производственное общество «Теплоавтомат» , а с 2011 года в Публичное акционерное общество « НПП Теплоавтомат» . ПАО «НПП Теплоавтомат» прочно занимает лидирующие позиции на рынках Украины, стран СНГ, Российской Федерации, Белоруссии, Казахстане, Узбекистане, Туркмении и дальнего зарубежья – Иране, в части разработки, производства и поставок пневматического и гидравлического оборудования для управления технологическими процессами в газовой, нефтеперерабатывающей, авиационной, металлургической, химической, энергетической, машиностроительной, сахарной промышленности и для железных дорог. В настоящее время предприятие специализируется на выпуске высокоэффективных пневматических и электропневматических исполнительных механизмов, блоков управления шаровыми кранами, позиционеров, сигнализатором, регуляторов, реле, электрогидравлических сервоклапанов. По ряду приборов, выпускаемых нашим предприятием, мы являемся монополистами по странам СНГ, а также и для потребителей ОАО «Газпрома» .

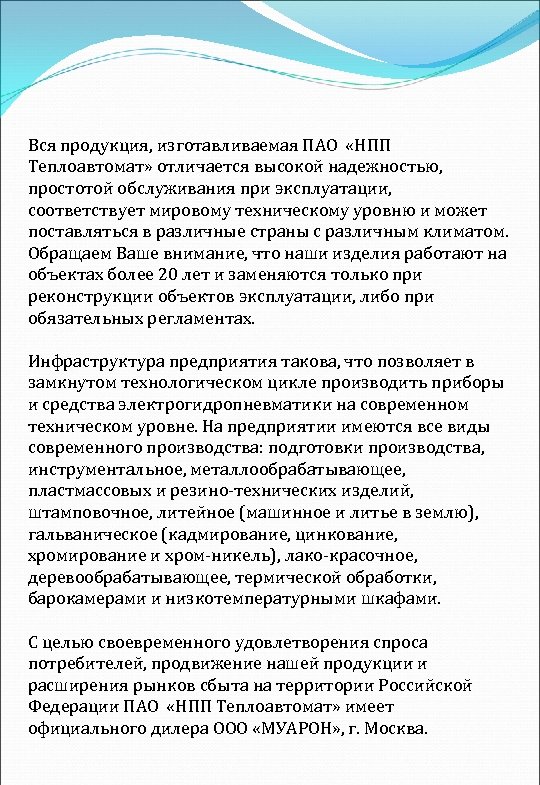

Вся продукция, изготавливаемая ПАО «НПП Теплоавтомат» отличается высокой надежностью, простотой обслуживания при эксплуатации, соответствует мировому техническому уровню и может поставляться в различные страны с различным климатом. Обращаем Ваше внимание, что наши изделия работают на объектах более 20 лет и заменяются только при реконструкции объектов эксплуатации, либо при обязательных регламентах. Инфраструктура предприятия такова, что позволяет в замкнутом технологическом цикле производить приборы и средства электрогидропневматики на современном техническом уровне. На предприятии имеются все виды современного производства: подготовки производства, инструментальное, металлообрабатывающее, пластмассовых и резино технических изделий, штамповочное, литейное (машинное и литье в землю), гальваническое (кадмирование, цинкование, хромирование и хром никель), лако красочное, деревообрабатывающее, термической обработки, барокамерами и низкотемпературными шкафами. С целью своевременного удовлетворения спроса потребителей, продвижение нашей продукции и расширения рынков сбыта на территории Российской Федерации ПАО «НПП Теплоавтомат» имеет официального дилера ООО «МУАРОН» , г. Москва.
Научный потенциал региона, позволяет предприятию проводить политику, направленную на сотрудничество, как с проектными, так и с научными институтами: ОАО «Укргазпроект, ОАО «ВНИПИТРАНСГАЗ» , НИПИАСУтрансгаз, ХАИ, ХПИ и т. д. , принимая активное участие в разработке новых проектов и новой продукции для вновь строящихся и модернизирующихся объектов как в Украине, так и в странах ближнего и дальнего зарубежья. Предприятие имеет большой опыт работы по разработке, выпуску и поставке продукции с военной приемкой, нашими системами управления «ОРИОН 3 С» оснащены суда, изготовляемые: Рыбинским ОАСО «Вымпел» , Феодосийским ПО «МОРЕ» . ПАО «НПП Теплоавтомат» оказывает следующие виды услуг на взаимовыгодных условиях: Разработка и изготовление технологической оснастки (прессформ), Услуги термопласт автомата, Услуги литейной машины, Услуги по гальваническому покрытию, Штамповочное производство, Автоматно револьверное производство, Услуги по адаптации и замене импортного оборудования на аналогичные собственного производства.

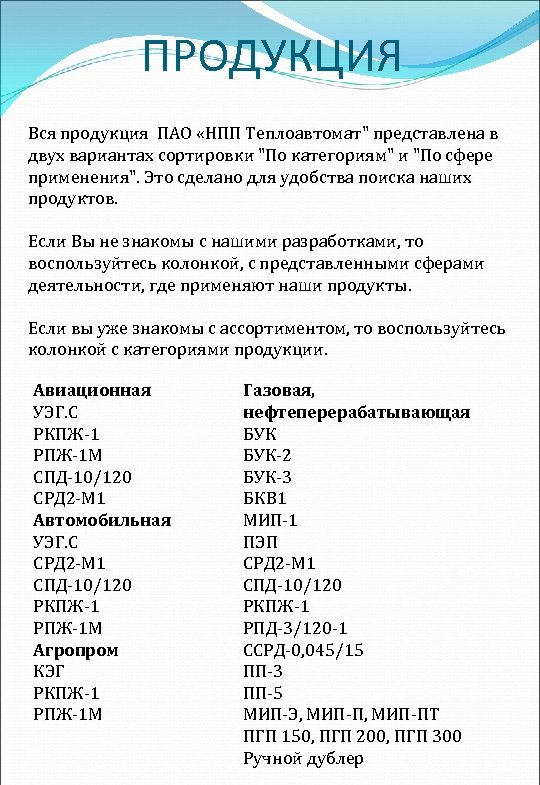

ПРОДУКЦИЯ Вся продукция ПАО «НПП Теплоавтомат" представлена в двух вариантах сортировки "По категориям" и "По сфере применения". Это сделано для удобства поиска наших продуктов. Если Вы не знакомы с нашими разработками, то воспользуйтесь колонкой, с представленными сферами деятельности, где применяют наши продукты. Если вы уже знакомы с ассортиментом, то воспользуйтесь колонкой с категориями продукции. Авиационная УЭГ. С РКПЖ 1 РПЖ 1 М СПД 10/120 СРД 2 М 1 Автомобильная УЭГ. С СРД 2 М 1 СПД 10/120 РКПЖ 1 РПЖ 1 М Агропром КЭГ РКПЖ 1 РПЖ 1 М Газовая, нефтеперерабатывающая БУК 2 БУК 3 БКВ 1 МИП 1 ПЭП СРД 2 М 1 СПД 10/120 РКПЖ 1 РПД 3/120 1 ССРД 0, 045/15 ПП 3 ПП 5 МИП Э, МИП ПТ ПГП 150, ПГП 200, ПГП 300 Ручной дублер

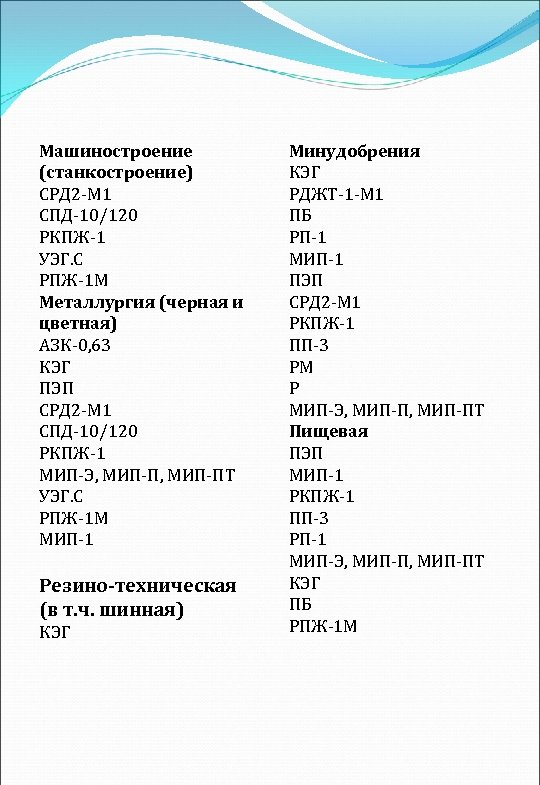

Машиностроение (станкостроение) СРД 2 М 1 СПД 10/120 РКПЖ 1 УЭГ. С РПЖ 1 М Металлургия (черная и цветная) АЗК 0, 63 КЭГ ПЭП СРД 2 М 1 СПД 10/120 РКПЖ 1 МИП Э, МИП ПТ УЭГ. С РПЖ 1 М МИП 1 Резино-техническая (в т. ч. шинная) КЭГ Минудобрения КЭГ РДЖТ 1 М 1 ПБ РП 1 МИП 1 ПЭП СРД 2 М 1 РКПЖ 1 ПП 3 РМ Р МИП Э, МИП ПТ Пищевая ПЭП МИП 1 РКПЖ 1 ПП 3 РП 1 МИП Э, МИП ПТ КЭГ ПБ РПЖ 1 М

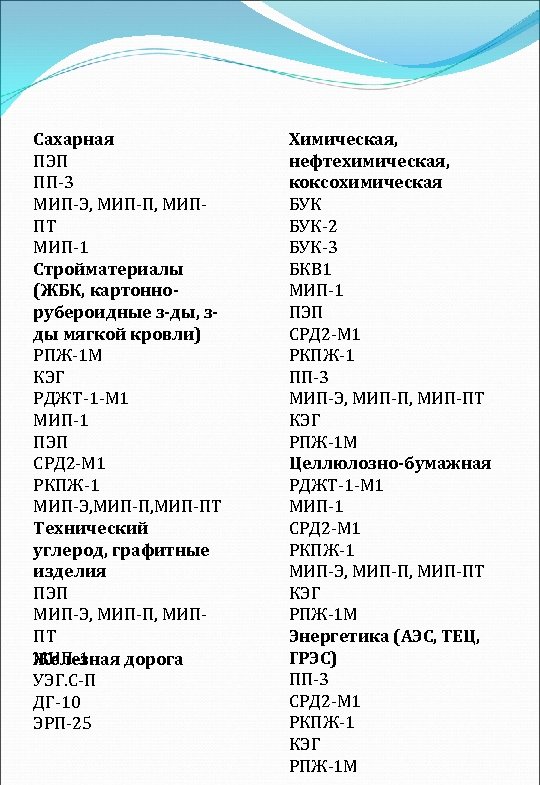

Сахарная ПЭП ПП 3 МИП Э, МИП ПТ МИП 1 Стройматериалы (ЖБК, картоннорубероидные з-ды, зды мягкой кровли) РПЖ 1 М КЭГ РДЖТ 1 МИП 1 ПЭП СРД 2 М 1 РКПЖ 1 МИП Э, МИП ПТ Технический углерод, графитные изделия ПЭП МИП Э, МИП ПТ МИП 1 Железная дорога УЭГ. С П ДГ 10 ЭРП 25 Химическая, нефтехимическая, коксохимическая БУК 2 БУК 3 БКВ 1 МИП 1 ПЭП СРД 2 М 1 РКПЖ 1 ПП 3 МИП Э, МИП ПТ КЭГ РПЖ 1 М Целлюлозно-бумажная РДЖТ 1 МИП 1 СРД 2 М 1 РКПЖ 1 МИП Э, МИП ПТ КЭГ РПЖ 1 М Энергетика (АЭС, ТЕЦ, ГРЭС) ПП 3 СРД 2 М 1 РКПЖ 1 КЭГ РПЖ 1 М

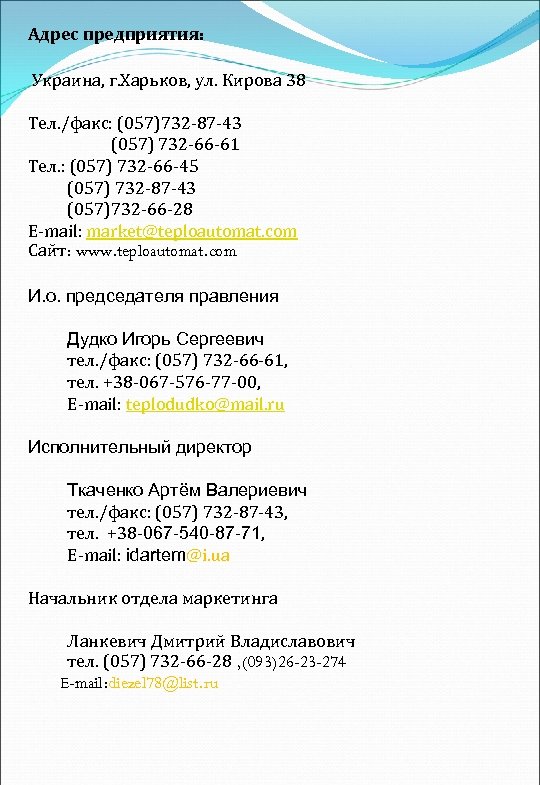

Адрес предприятия: Украина, г. Харьков, ул. Кирова 38 Тел. /факс: (057)732 87 43 (057) 732 66 61 Тел. : (057) 732 66 45 (057) 732 87 43 (057)732 66 28 E mail: market@teploautomat. com Сайт: www. teploautomat. com И. о. председателя правления Дудко Игорь Сергеевич тел. /факс: (057) 732 66 61, тел. +38 067 576 77 00, E mail: teplodudko@mail. ru Исполнительный директор Ткаченко Артём Валериевич тел. /факс: (057) 732 87 43, тел. +38 067 540 87 71, E mail: idartem@i. ua Начальник отдела маркетинга Ланкевич Дмитрий Владиславович тел. (057) 732 66 28 , (093)26 -23 -274 E-mail: diezel 78@list. ru

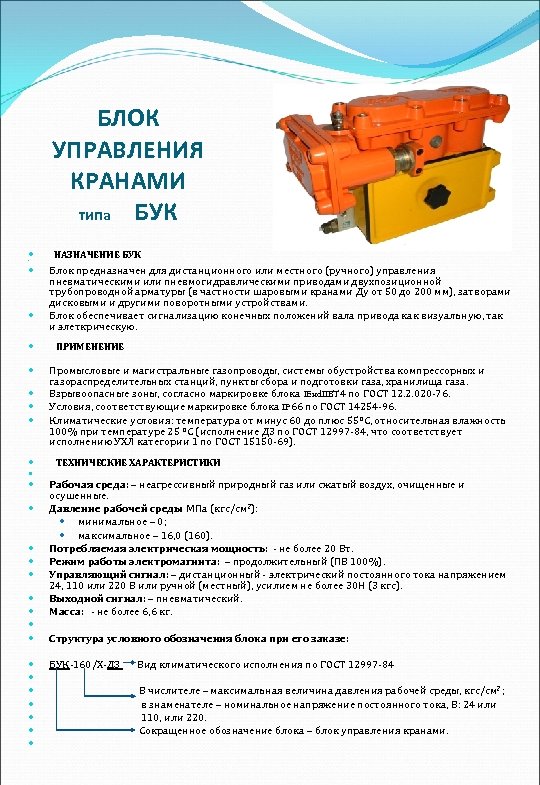

БЛОК УПРАВЛЕНИЯ КРАНАМИ типа БУК НАЗНАЧЕНИЕ БУК Блок предназначен для дистанционного или местного (ручного) управления пневматическими или пневмогидравлическими приводами двухпозиционной трубопроводной арматуры (в частности шаровыми кранами Ду от 50 до 200 мм), затворами дисковыми и другими поворотными устройствами. Блок обеспечивает сигнализацию конечных положений вала привода как визуальную, так и элеткрическую. ПРИМЕНЕНИЕ Промысловые и магистральные газопроводы, системы обустройства компрессорных и газораспределительных станций, пункты сбора и подготовки газа, хранилища газа. Взрывоопасные зоны, согласно маркировке блока IExd. IIBT 4 по ГОСТ 12. 2. 020 76. Условия, соответствующие маркировке блока IP 66 по ГОСТ 14254 96. Климатические условия: температура от минус 60 до плюс 55ºС, относительная влажность 100% при температуре 25 ºС (исполнение Д 3 по ГОСТ 12997 84, что соответствует исполнению УХЛ категории 1 по ГОСТ 15150 69). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая среда: – неагрессивный природный газ или сжатый воздух, очищенные и осушенные. Давление рабочей среды МПа (кгс/см 2): минимальное – 0; максимальное – 16, 0 (160). Потребляемая электрическая мощность: не более 20 Вт. Режим работы электромагнита: – продолжительный (ПВ 100%). Управляющий сигнал: – дистанционный электрический постоянного тока напряжением 24, 110 или 220 В или ручной (местный), усилием не более 30 Н (3 кгс). Выходной сигнал: – пневматический. Масса: не более 6, 6 кг. Структура условного обозначения блока при его заказе: БУК 160/Х ДЗ Вид климатического исполнения по ГОСТ 12997 84 В числителе – максимальная величина давления рабочей среды, кгс/см 2 ; в знаменателе – номинальное напряжение постоянного тока, В: 24 или 110, или 220. Сокращенное обозначение блока – блок управления кранами.

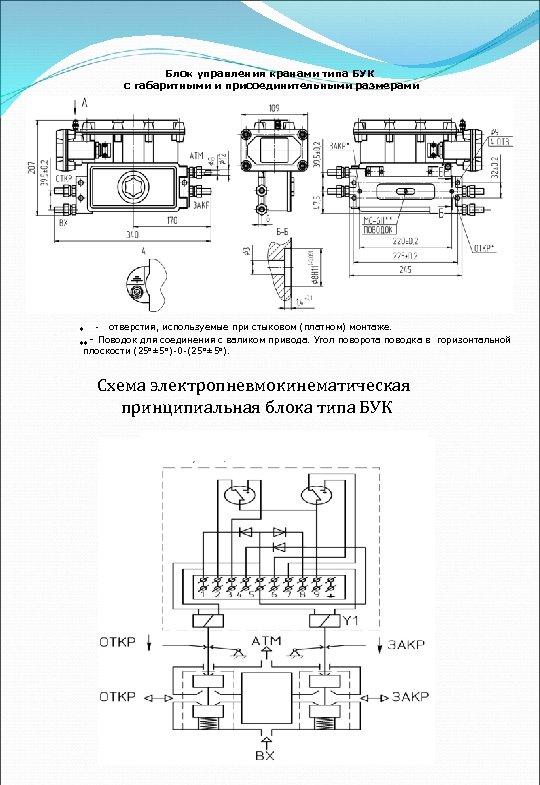

Блок управления кранами типа БУК с габаритными и присоединительными размерами * - отверстия, используемые при стыковом (платном) монтаже. ** - Поводок для соединения с валиком привода. Угол поворота поводка в горизонтальной плоскости (25 ± 5 )-0 -(25 ± 5 ). Схема электропневмокинематическая принципиальная блока типа БУК

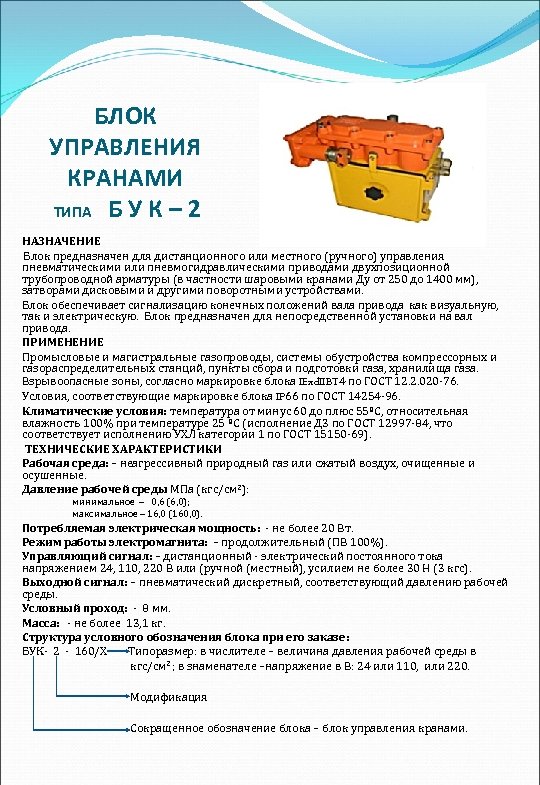

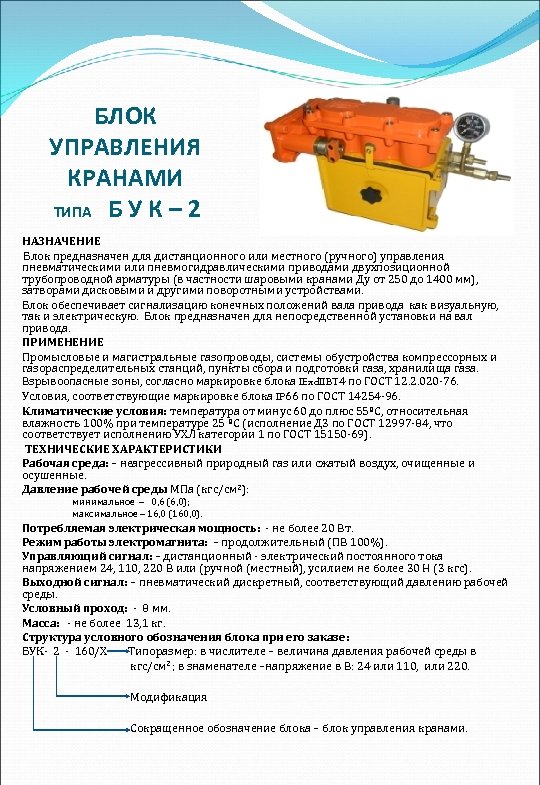

БЛОК УПРАВЛЕНИЯ КРАНАМИ ТИПА Б У К – 2 НАЗНАЧЕНИЕ Блок предназначен для дистанционного или местного (ручного) управления пневматическими или пневмогидравлическими приводами двухпозиционной трубопроводной арматуры (в частности шаровыми кранами Ду от 250 до 1400 мм), затворами дисковыми и другими поворотными устройствами. Блок обеспечивает сигнализацию конечных положений вала привода как визуальную, так и электрическую. Блок предназначен для непосредственной установки на вал привода. ПРИМЕНЕНИЕ Промысловые и магистральные газопроводы, системы обустройства компрессорных и газораспределительных станций, пункты сбора и подготовки газа, хранилища газа. Взрывоопасные зоны, согласно маркировке блока IExd. IIBT 4 по ГОСТ 12. 2. 020 76. Условия, соответствующие маркировке блока IP 66 по ГОСТ 14254 96. Климатические условия: температура от минус 60 до плюс 55ºС, относительная влажность 100% при температуре 25 ºС (исполнение Д 3 по ГОСТ 12997 84, что соответствует исполнению УХЛ категории 1 по ГОСТ 15150 69). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая среда: – неагрессивный природный газ или сжатый воздух, очищенные и осушенные. Давление рабочей среды МПа (кгс/см 2): минимальное – 0, 6 (6, 0); максимальное – 16, 0 (160, 0). Потребляемая электрическая мощность: не более 20 Вт. Режим работы электромагнита: – продолжительный (ПВ 100%). Управляющий сигнал: – дистанционный электрический постоянного тока напряжением 24, 110, 220 В или (ручной (местный), усилием не более 30 Н (3 кгс). Выходной сигнал: – пневматический дискретный, соответствующий давлению рабочей среды. Условный проход: 8 мм. Масса: не более 13, 1 кг. Структура условного обозначения блока при его заказе: БУК 2 160/Х Типоразмер: в числителе – величина давления рабочей среды в кгс/см 2 ; в знаменателе –напряжение в В: 24 или 110, или 220. Модификация Сокращенное обозначение блока – блок управления кранами.
БЛОК УПРАВЛЕНИЯ КРАНАМИ ТИПА Б У К – 2 НАЗНАЧЕНИЕ Блок предназначен для дистанционного или местного (ручного) управления пневматическими или пневмогидравлическими приводами двухпозиционной трубопроводной арматуры (в частности шаровыми кранами Ду от 250 до 1400 мм), затворами дисковыми и другими поворотными устройствами. Блок обеспечивает сигнализацию конечных положений вала привода как визуальную, так и электрическую. Блок предназначен для непосредственной установки на вал привода. ПРИМЕНЕНИЕ Промысловые и магистральные газопроводы, системы обустройства компрессорных и газораспределительных станций, пункты сбора и подготовки газа, хранилища газа. Взрывоопасные зоны, согласно маркировке блока IExd. IIBT 4 по ГОСТ 12. 2. 020 76. Условия, соответствующие маркировке блока IP 66 по ГОСТ 14254 96. Климатические условия: температура от минус 60 до плюс 55ºС, относительная влажность 100% при температуре 25 ºС (исполнение Д 3 по ГОСТ 12997 84, что соответствует исполнению УХЛ категории 1 по ГОСТ 15150 69). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая среда: – неагрессивный природный газ или сжатый воздух, очищенные и осушенные. Давление рабочей среды МПа (кгс/см 2): минимальное – 0, 6 (6, 0); максимальное – 16, 0 (160, 0). Потребляемая электрическая мощность: не более 20 Вт. Режим работы электромагнита: – продолжительный (ПВ 100%). Управляющий сигнал: – дистанционный электрический постоянного тока напряжением 24, 110, 220 В или (ручной (местный), усилием не более 30 Н (3 кгс). Выходной сигнал: – пневматический дискретный, соответствующий давлению рабочей среды. Условный проход: 8 мм. Масса: не более 13, 1 кг. Структура условного обозначения блока при его заказе: БУК 2 160/Х Типоразмер: в числителе – величина давления рабочей среды в кгс/см 2 ; в знаменателе –напряжение в В: 24 или 110, или 220. Модификация Сокращенное обозначение блока – блок управления кранами.

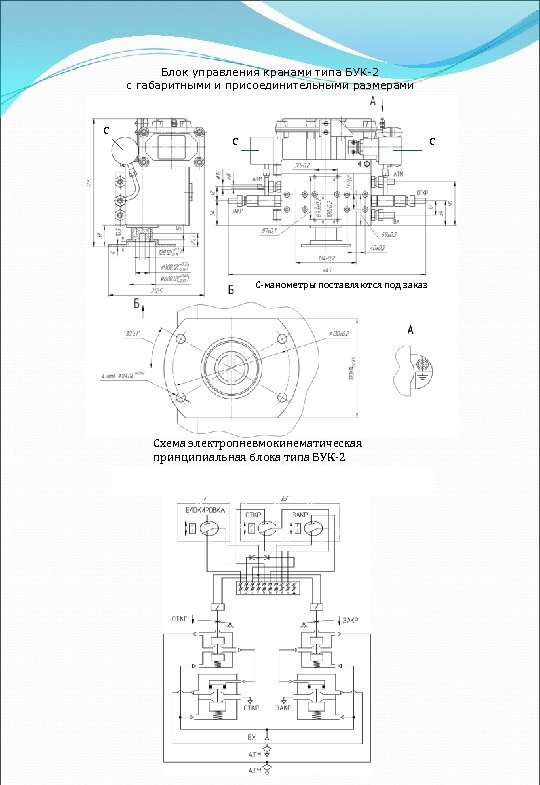

Блок управления кранами типа БУК-2 с габаритными и присоединительными размерами с с с С манометры поставляются под заказ Схема электропневмокинематическая принципиальная блока типа БУК 2
Блок управления кранами типа БУК-2 с габаритными и присоединительными размерами с с Схема электропневмокинематическая принципиальная блока типа БУК 2 с

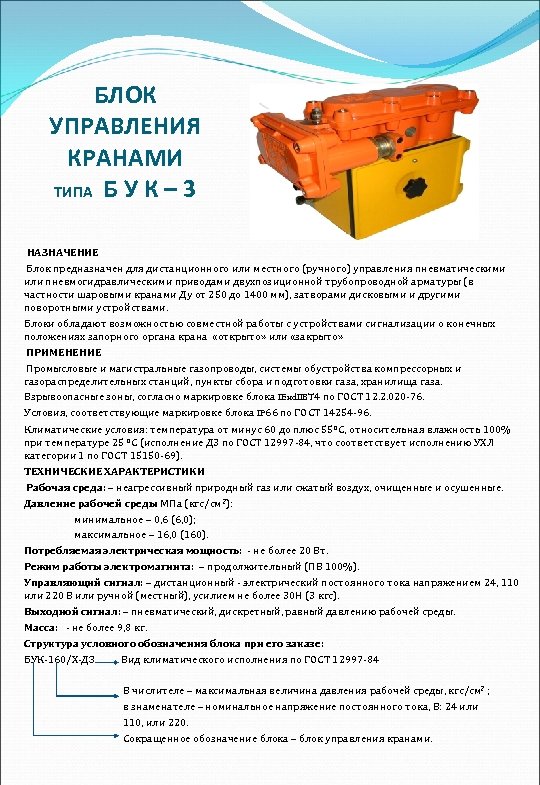

БЛОК УПРАВЛЕНИЯ КРАНАМИ ТИПА Б У К – 3 НАЗНАЧЕНИЕ Блок предназначен для дистанционного или местного (ручного) управления пневматическими или пневмогидравлическими приводами двухпозиционной трубопроводной арматуры (в частности шаровыми кранами Ду от 250 до 1400 мм), затворами дисковыми и другими поворотными устройствами. Блоки обладают возможностью совместной работы с устройствами сигнализации о конечных положениях запорного органа крана «открыто» или «закрыто» ПРИМЕНЕНИЕ Промысловые и магистральные газопроводы, системы обустройства компрессорных и газораспределительных станций, пункты сбора и подготовки газа, хранилища газа. Взрывоопасные зоны, согласно маркировке блока IExd. IIBT 4 по ГОСТ 12. 2. 020 76. Условия, соответствующие маркировке блока IP 66 по ГОСТ 14254 96. Климатические условия: температура от минус 60 до плюс 55ºС, относительная влажность 100% при температуре 25 ºС (исполнение Д 3 по ГОСТ 12997 84, что соответствует исполнению УХЛ категории 1 по ГОСТ 15150 69). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая среда: – неагрессивный природный газ или сжатый воздух, очищенные и осушенные. Давление рабочей среды МПа (кгс/см 2): минимальное – 0, 6 (6, 0); максимальное – 16, 0 (160). Потребляемая электрическая мощность: не более 20 Вт. Режим работы электромагнита: – продолжительный (ПВ 100%). Управляющий сигнал: – дистанционный электрический постоянного тока напряжением 24, 110 или 220 В или ручной (местный), усилием не более 30 Н (3 кгс). Выходной сигнал: – пневматический, дискретный, равный давлению рабочей среды. Масса: не более 9, 8 кг. Структура условного обозначения блока при его заказе: БУК 160/Х ДЗ Вид климатического исполнения по ГОСТ 12997 84 В числителе – максимальная величина давления рабочей среды, кгс/см 2 ; в знаменателе – номинальное напряжение постоянного тока, В: 24 или 110, или 220. Сокращенное обозначение блока – блок управления кранами.

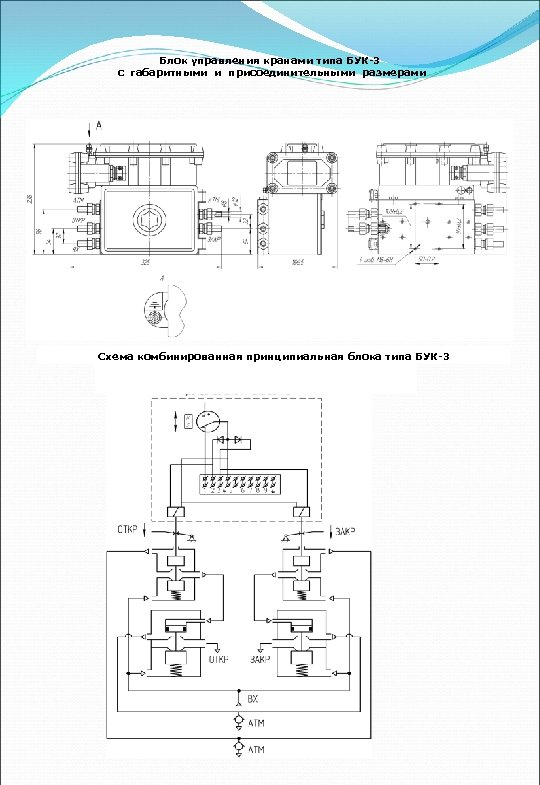

Блок управления кранами типа БУК-3 с габаритными и присоединительными размерами Схема комбинированная принципиальная блока типа БУК-3

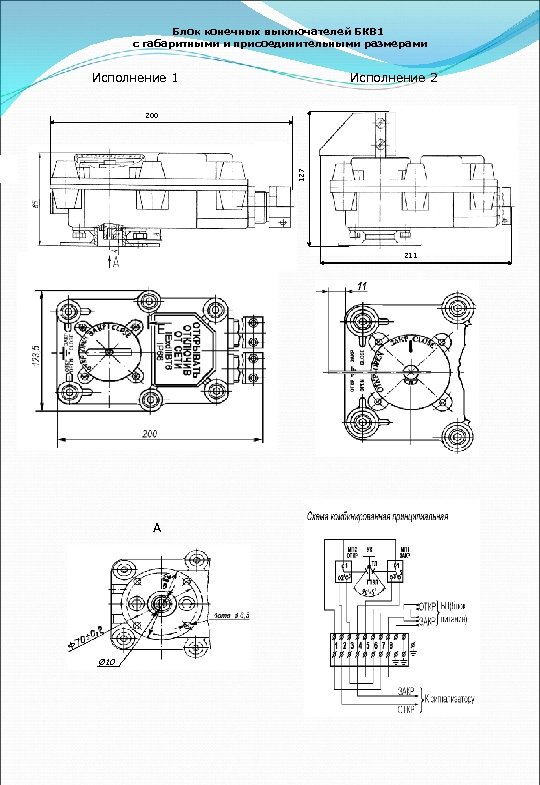

БЛОК КОНЕЧНЫХ ВЫКЛЮЧАТЕЛЕЙ Б К В 1 НАЗНАЧЕНИЕ Блок предназначен для дистанционной электрической и местной (указатель) сигнализаций о конечных положениях запорных органов шаровых кранов с Ду от 50 до 1400 мм. Блок предназначен для совместной работы с устройствами управления положением запорного органа крана (в частности с блоками управления кранами типа БУК 3). ПРИМЕНЕНИЕ Промысловые и магистральные газопроводы, компрессорные и газораспредели тельные станции, пункты сбора и подготовки газа и технологические линии газоперерабатывающих заводов, оснащение технологических процессов химической, нефтеперерабатывающей и других видов промышленности. Взрывоопасные зоны, согласно маркировке блока IExd. IIBT 6 по ГОСТ 12. 2. 020 76. Условия, соответствующие маркировке блока IP 66 по ГОСТ 14254 96. Климатические условия: температура от минус 55 до плюс 50ºС, относительная влажность 100% при температуре 25 ºС (исполнение Д 3 по ГОСТ 12997 84, что соответствует исполнению УХЛ категории 1 по ГОСТ 15150 69). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Поворот выходного вала со стрелкой-указателем: – (90 5). Коммутирующие возможности: – тип контактов – переключающий; – вид тока: постоянный и переменный, частотой 50 Гц от 1 10 -6 А до 6 А; – напряжение постоянного тока – от 1 10 -4 В до 36 В, напряжение переменного тока от 1 10 -4 В до 250 В; – коммутируемая мощность не более: постоянного тока – 70 Вт, переменного тока – 300 В А; – тип нагрузки – активный и индуктивный. Средний ресурс: 1 104 срабатываний при поочередном переключении каждого из двух переключателей. Масса: не более 1, 5 кг. Структура условного обозначения блока при его заказе: БКВ 1 Х – ДЗ Вид климатического исполнения по ГОСТ 12997 84 Исполнение: цифра 1– указатель малого размера или цифра 2 – указатель большого размера Модификация Аббревиатура наименования БКВ 1 – блок конечных выключателей Блок с указателем малого размера для кранов с DN от 50 до 200 мм Блок с указателем большого размера для кранов с DN от 200 до 1400 мм
Блок конечных выключателей БКВ 1 с габаритными и присоединительными размерами Исполнение 1 Исполнение 2 127 200 211 А Ø 10

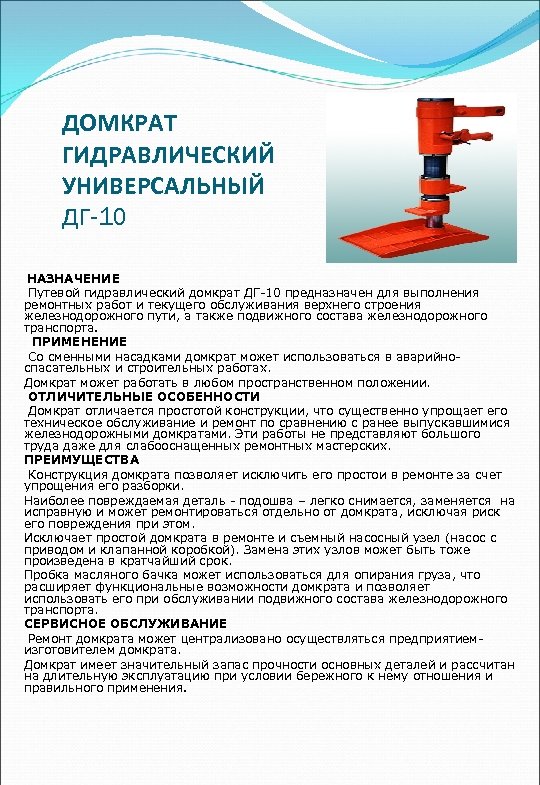

ДОМКРАТ ГИДРАВЛИЧЕСКИЙ УНИВЕРСАЛЬНЫЙ ДГ-10 НАЗНАЧЕНИЕ Путевой гидравлический домкрат ДГ-10 предназначен для выполнения ремонтных работ и текущего обслуживания верхнего строения железнодорожного пути, а также подвижного состава железнодорожного транспорта. ПРИМЕНЕНИЕ Со сменными насадками домкрат может использоваться в аварийноспасательных и строительных работах. Домкрат может работать в любом пространственном положении. ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ Домкрат отличается простотой конструкции, что существенно упрощает его техническое обслуживание и ремонт по сравнению с ранее выпускавшимися железнодорожными домкратами. Эти работы не представляют большого труда даже для слабооснащенных ремонтных мастерских. ПРЕИМУЩЕСТВА Конструкция домкрата позволяет исключить его простои в ремонте за счет упрощения его разборки. Наиболее повреждаемая деталь - подошва – легко снимается, заменяется на исправную и может ремонтироваться отдельно от домкрата, исключая риск его повреждения при этом. Исключает простой домкрата в ремонте и съемный насосный узел (насос с приводом и клапанной коробкой). Замена этих узлов может быть тоже произведена в кратчайший срок. Пробка масляного бачка может использоваться для опирания груза, что расширяет функциональные возможности домкрата и позволяет использовать его при обслуживании подвижного состава железнодорожного транспорта. СЕРВИСНОЕ ОБСЛУЖИВАНИЕ Ремонт домкрата может централизовано осуществляться предприятиемизготовителем домкрата. Домкрат имеет значительный запас прочности основных деталей и рассчитан на длительную эксплуатацию при условии бережного к нему отношения и правильного применения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Максимальная грузоподъемность: на подъемных лапах – 10 000 кг; на пробке бачка – 5 000 кг. Максимальная раздвижность домкрата: - 200 мм. Максимальная раздвижность за один рабочий ход рукоятки насоса: - 2, 2 мм. Максимальное усилие на съемной рукоятке привода насоса: - 25 кгс. Максимальное давление рабочей жидкости в гидроцилиндре: - 80 (800) МПа (кгс/см 2). Рабочая жидкость: - жидкие минеральные масла с кинематической вязкостью 5 -15 м 2/сек при t=50 о. С Заправочный объем бачка: - 0, 27 л. Диаметр поршня гидроцилиндра: - 40 мм. Диаметр плунжера насоса: - 12 мм. Максимальная масса домкрата: - 16, 7 кг.

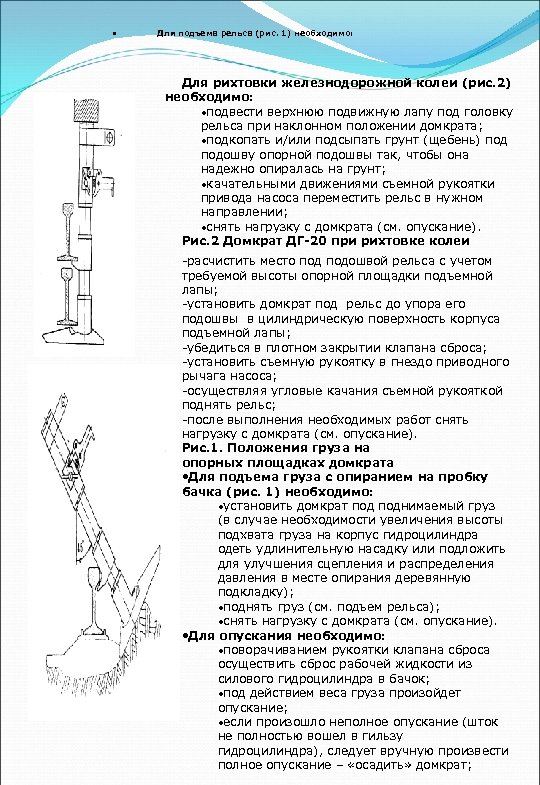

• Для подъема рельса (рис. 1) необходимо: Для рихтовки железнодорожной колеи (рис. 2) необходимо: подвести верхнюю подвижную лапу под головку рельса при наклонном положении домкрата; подкопать и/или подсыпать грунт (щебень) подошву опорной подошвы так, чтобы она надежно опиралась на грунт; качательными движениями съемной рукоятки привода насоса переместить рельс в нужном направлении; снять нагрузку с домкрата (см. опускание). Рис. 2 Домкрат ДГ-10 при рихтовке колеи -расчистить место подошвой рельса с учетом требуемой высоты опорной площадки подъемной лапы; -установить домкрат под рельс до упора его подошвы в цилиндрическую поверхность корпуса подъемной лапы; -убедиться в плотном закрытии клапана сброса; -установить съемную рукоятку в гнездо приводного рычага насоса; -осуществляя угловые качания съемной рукояткой поднять рельс; -после выполнения необходимых работ снять нагрузку с домкрата (см. опускание). Рис. 1. Положения груза на опорных площадках домкрата • Для подъема груза с опиранием на пробку бачка (рис. 1) необходимо: установить домкрат поднимаемый груз (в случае необходимости увеличения высоты подхвата груза на корпус гидроцилиндра одеть удлинительную насадку или подложить для улучшения сцепления и распределения давления в месте опирания деревянную подкладку); поднять груз (см. подъем рельса); снять нагрузку с домкрата (см. опускание). • Для опускания необходимо: поворачиванием рукоятки клапана сброса осуществить сброс рабочей жидкости из силового гидроцилиндра в бачок; под действием веса груза произойдет опускание; если произошло неполное опускание (шток не полностью вошел в гильзу гидроцилиндра), следует вручную произвести полное опускание – «осадить» домкрат;
ДОМКРАТ ГИДРАВЛИЧЕСКИЙ УНИВЕРСАЛЬНЫЙ ДГ-20 НАЗНАЧЕНИЕ Путевой гидравлический домкрат ДГ-20 предназначен для выполнения ремонтных работ и текущего обслуживания верхнего строения железнодорожного пути, а также подвижного состава железнодорожного транспорта. ПРИМЕНЕНИЕ Со сменными насадками домкрат может использоваться в аварийноспасательных и строительных работах. Домкрат может работать в любом пространственном положении. ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ Домкрат отличается простотой конструкции, что существенно упрощает его техническое обслуживание и ремонт по сравнению с ранее выпускавшимися железнодорожными домкратами. Эти работы не представляют большого труда даже для слабооснащенных ремонтных мастерских. ПРЕИМУЩЕСТВА Конструкция домкрата позволяет исключить его простои в ремонте за счет упрощения его разборки. Наиболее повреждаемая деталь - подошва – легко снимается, заменяется на исправную и может ремонтироваться отдельно от домкрата, исключая риск его повреждения при этом. Исключает простой домкрата в ремонте и съемный насосный узел (насос с приводом и клапанной коробкой). Замена этих узлов может быть тоже произведена в кратчайший срок. Пробка масляного бачка может использоваться для опирания груза, что расширяет функциональные возможности домкрата и позволяет использовать его при обслуживании подвижного состава железнодорожного транспорта. СЕРВИСНОЕ ОБСЛУЖИВАНИЕ Ремонт домкрата может централизовано осуществляться предприятиемизготовителем домкрата. Домкрат имеет значительный запас прочности основных деталей и рассчитан на длительную эксплуатацию при условии бережного к нему отношения и правильного применения.

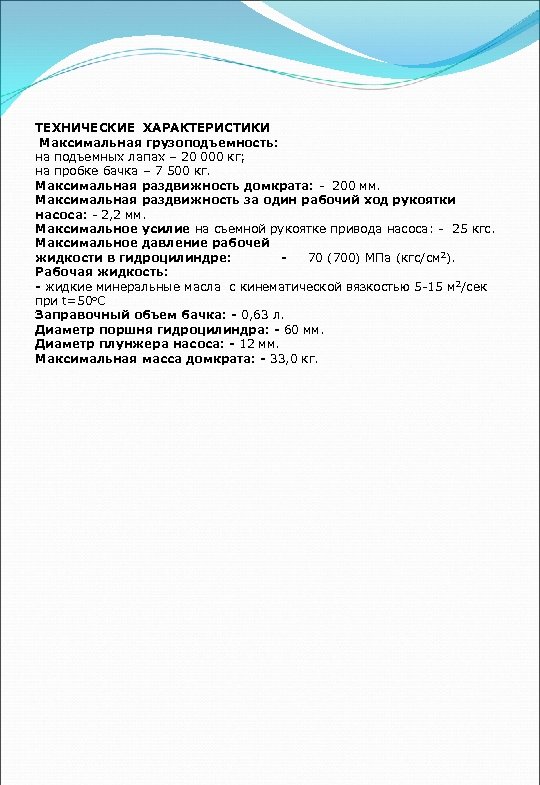

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Максимальная грузоподъемность: на подъемных лапах – 20 000 кг; на пробке бачка – 7 500 кг. Максимальная раздвижность домкрата: - 200 мм. Максимальная раздвижность за один рабочий ход рукоятки насоса: - 2, 2 мм. Максимальное усилие на съемной рукоятке привода насоса: - 25 кгс. Максимальное давление рабочей жидкости в гидроцилиндре: - 70 (700) МПа (кгс/см 2). Рабочая жидкость: - жидкие минеральные масла с кинематической вязкостью 5 -15 м 2/сек при t=50 о. С Заправочный объем бачка: - 0, 63 л. Диаметр поршня гидроцилиндра: - 60 мм. Диаметр плунжера насоса: - 12 мм. Максимальная масса домкрата: - 33, 0 кг.
• Для подъема рельса (рис. 1) необходимо: Для рихтовки железнодорожной колеи (рис. 2) необходимо: подвести верхнюю подвижную лапу под головку рельса при наклонном положении домкрата; подкопать и/или подсыпать грунт (щебень) подошву опорной подошвы так, чтобы она надежно опиралась на грунт; качательными движениями съемной рукоятки привода насоса переместить рельс в нужном направлении; снять нагрузку с домкрата (см. опускание). Рис. 2 Домкрат ДГ-20 при рихтовке колеи -расчистить место подошвой рельса с учетом требуемой высоты опорной площадки подъемной лапы; -установить домкрат под рельс до упора его подошвы в цилиндрическую поверхность корпуса подъемной лапы; -убедиться в плотном закрытии клапана сброса; -установить съемную рукоятку в гнездо приводного рычага насоса; -осуществляя угловые качания съемной рукояткой поднять рельс; -после выполнения необходимых работ снять нагрузку с домкрата (см. опускание). Рис. 1. Положения груза на опорных площадках домкрата • Для подъема груза с опиранием на пробку бачка (рис. 1) необходимо: установить домкрат поднимаемый груз (в случае необходимости увеличения высоты подхвата груза на корпус гидроцилиндра одеть удлинительную насадку или подложить для улучшения сцепления и распределения давления в месте опирания деревянную подкладку); поднять груз (см. подъем рельса); снять нагрузку с домкрата (см. опускание). • Для опускания необходимо: поворачиванием рукоятки клапана сброса осуществить сброс рабочей жидкости из силового гидроцилиндра в бачок; под действием веса груза произойдет опускание; если произошло неполное опускание (шток не полностью вошел в гильзу гидроцилиндра), следует вручную произвести полное опускание – «осадить» домкрат;

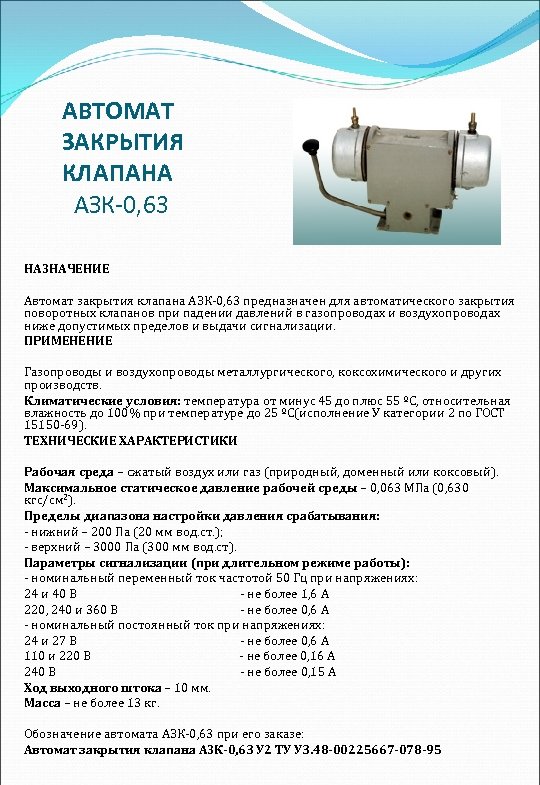

АВТОМАТ ЗАКРЫТИЯ КЛАПАНА АЗК-0, 63 НАЗНАЧЕНИЕ Автомат закрытия клапана АЗК 0, 63 предназначен для автоматического закрытия поворотных клапанов при падении давлений в газопроводах и воздухопроводах ниже допустимых пределов и выдачи сигнализации. ПРИМЕНЕНИЕ Газопроводы и воздухопроводы металлургического, коксохимического и других производств. Климатические условия: температура от минус 45 до плюс 55 ºС, относительная влажность до 100% при температуре до 25 ºС(исполнение У категории 2 по ГОСТ 15150 69). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая среда – сжатый воздух или газ (природный, доменный или коксовый). Максимальное статическое давление рабочей среды – 0, 063 МПа (0, 630 кгс/см 2). Пределы диапазона настройки давления срабатывания: нижний – 200 Па (20 мм вод. ст. ); верхний – 3000 Па (300 мм вод. ст). Параметры сигнализации (при длительном режиме работы): номинальный переменный ток частотой 50 Гц при напряжениях: 24 и 40 В не более 1, 6 А 220, 240 и 360 В не более 0, 6 А номинальный постоянный ток при напряжениях: 24 и 27 В не более 0, 6 А 110 и 220 В не более 0, 16 А 240 В не более 0, 15 А Ход выходного штока – 10 мм. Масса – не более 13 кг. Обозначение автомата АЗК 0, 63 при его заказе: Автомат закрытия клапана АЗК-0, 63 У 2 ТУ У 3. 48 -00225667 -078 -95

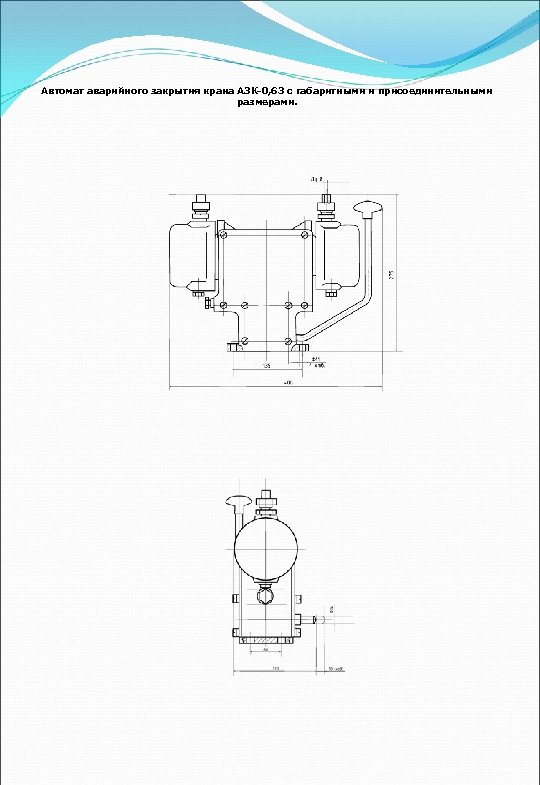

Автомат аварийного закрытия крана АЗК-0, 63 с габаритными и присоединительными размерами.

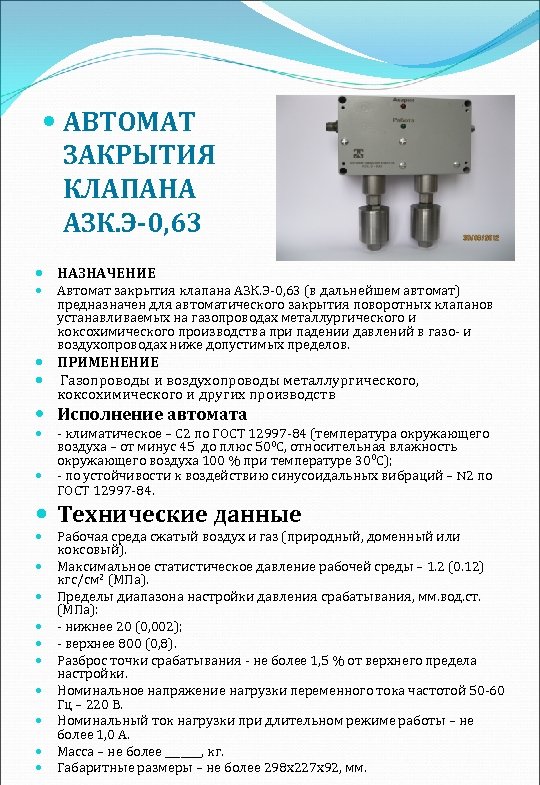

АВТОМАТ ЗАКРЫТИЯ КЛАПАНА АЗК. Э-0, 63 НАЗНАЧЕНИЕ Автомат закрытия клапана АЗК. Э 0, 63 (в дальнейшем автомат) предназначен для автоматического закрытия поворотных клапанов устанавливаемых на газопроводах металлургического и коксохимического производства при падении давлений в газо и воздухопроводах ниже допустимых пределов. ПРИМЕНЕНИЕ Газопроводы и воздухопроводы металлургического, коксохимического и других производств Исполнение автомата климатическое – С 2 по ГОСТ 12997 84 (температура окружающего воздуха – от минус 45 до плюс 500 С, относительная влажность окружающего воздуха 100 % при температуре 300 С); по устойчивости к воздействию синусоидальных вибраций – N 2 по ГОСТ 12997 84. Технические данные Рабочая среда сжатый воздух и газ (природный, доменный или коксовый). Максимальное статистическое давление рабочей среды – 1. 2 (0. 12) кгс/см 2 (МПа). Пределы диапазона настройки давления срабатывания, мм. вод. ст. (МПа): нижнее 20 (0, 002); верхнее 800 (0, 8). Разброс точки срабатывания не более 1, 5 % от верхнего предела настройки. Номинальное напряжение нагрузки переменного тока частотой 50 60 Гц – 220 В. Номинальный ток нагрузки при длительном режиме работы – не более 1, 0 А. Масса – не более _______, кг. Габаритные размеры – не более 298 х227 х92, мм.
МЕХАНИЗМЫ ИСПОЛНИТЕЛЬНЫЕ ПНЕВМАТИЧЕСКИЕ ТИПА М И П НАЗНАЧЕНИЕ Предназначены для перемещения регулирующих и запорно регулирующих органов в системах автоматического и дистанционного управления. ПРИМЕНЕНИЕ Химическая, нефтеперерабатывающая, газодобывающая, газоперерабатывающая, целлюлозно бумажная, сахарная, зерноперерабатывающая и другие отрасли промышленности. Климатические условия: МИП П и МИП ПТ: температура от 30 с до +50 С, относительная влажность 95% при температуре 35 С (исполнение С 3 по ГОСТ 12997 84); МИП Э: температура от минус 10 С до плюс 50 С, относительная влажность 95 % при температуре 35 С (исполнение С 3 по ГОСТ 12997 84). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Модификация: МИП П – с пневматическим аналоговым входным сигналом; МИП ПТ – с пневматическим входным сигналом и тормозом; МИП Э – с электрическим входным сигналом, с датчиком положения штока и концевыми выключателями; Структура условного обозначения механизма при его заказе: Механизм исполнительный пневматический МИП – ХХХ ТУ 25 7333. 0022 – 92 Номер технических условий Типоразмер (условный ход, мм, по таблице) Модификация (по таблице) Сокращенное наименование механизма

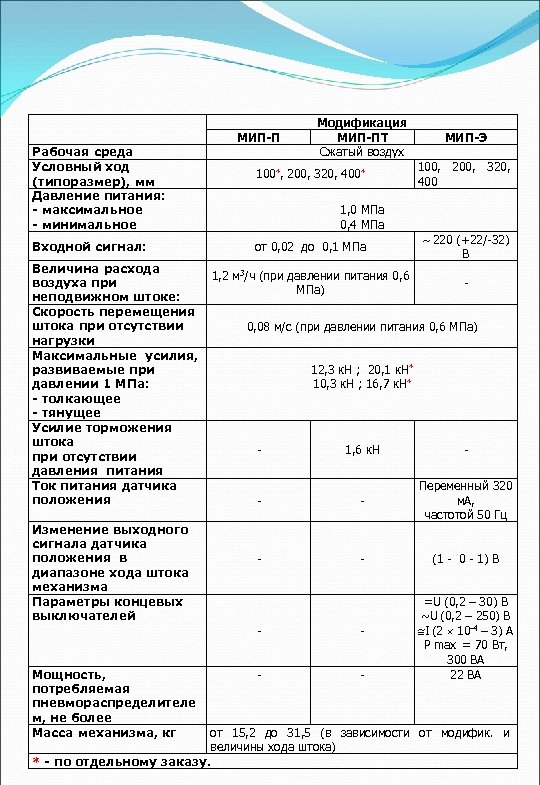

МИП-П Рабочая среда Условный ход (типоразмер), мм Давление питания: - максимальное - минимальное Входной сигнал: Модификация МИП-ПТ Сжатый воздух 100*, 200, 320, 400* МИП-Э 100, 200, 320, 400 1, 0 МПа 0, 4 МПа от 0, 02 до 0, 1 МПа 220 (+22/-32) В Величина расхода 1, 2 м 3/ч (при давлении питания 0, 6 воздуха при МПа) неподвижном штоке: Скорость перемещения штока при отсутствии 0, 08 м/с (при давлении питания 0, 6 МПа) нагрузки Максимальные усилия, развиваемые при 12, 3 к. Н ; 20, 1 к. Н* давлении 1 МПа: 10, 3 к. Н ; 16, 7 к. Н* - толкающее - тянущее Усилие торможения штока 1, 6 к. Н при отсутствии давления питания Ток питания датчика Переменный 320 положения м. А, частотой 50 Гц Изменение выходного сигнала датчика положения в (1 - 0 - 1) В диапазоне хода штока механизма Параметры концевых =U (0, 2 – 30) В выключателей ~U (0, 2 – 250) В I (2 10 -4 – 3) А Р max = 70 Вт, 300 ВА Мощность, 22 ВА потребляемая пневмораспределителе м, не более Масса механизма, кг от 15, 2 до 31, 5 (в зависимости от модифик. и величины хода штока) * - по отдельному заказу.

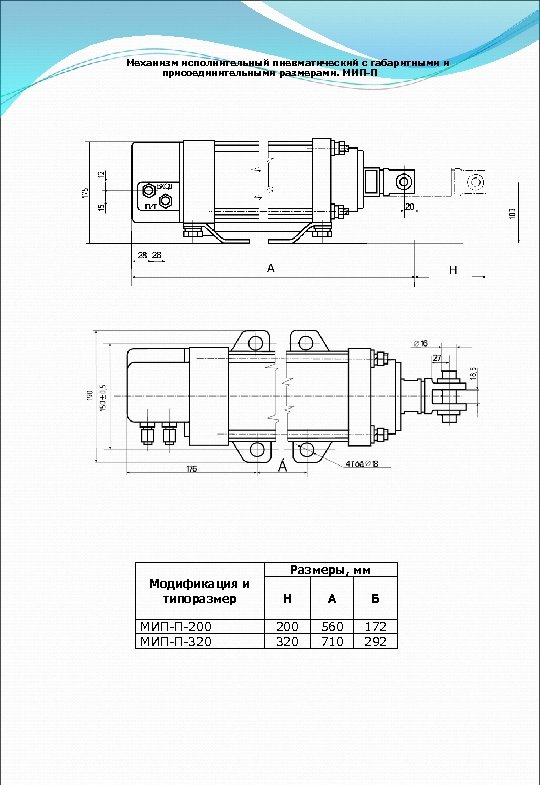

Механизм исполнительный пневматический с габаритными и присоединительными размерами. МИП-П Модификация и типоразмер МИП-П-200 МИП-П-320 Размеры, мм Н А Б 200 320 560 710 172 292

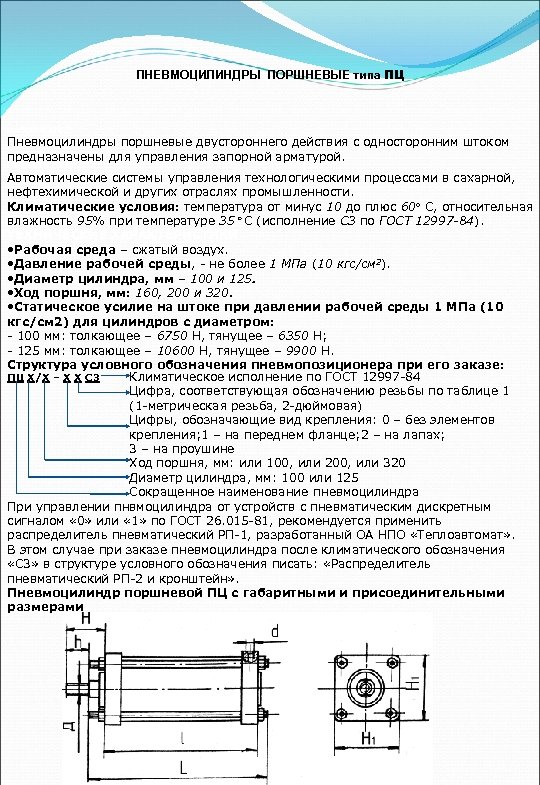

ПНЕВМОЦИЛИНДРЫ ПОРШНЕВЫЕ типа ПЦ НАЗНАЧЕНИЕ Пневмоцилиндры поршневые двустороннего действия с односторонним штоком предназначены для управления запорной арматурой. ПРИМЕНЕНИЕ Автоматические системы управления технологическими процессами в сахарной, нефтехимической и других отраслях промышленности. Климатические условия: температура от минус 10 до плюс 60 C, относительная влажность 95% при температуре 35 С (исполнение С 3 по ГОСТ 12997 -84). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ • Рабочая среда – сжатый воздух. • Давление рабочей среды, - не более 1 МПа (10 кгс/см 2). • Диаметр цилиндра, мм – 100 и 125. • Ход поршня, мм: 160, 200 и 320. • Статическое усилие на штоке при давлении рабочей среды 1 МПа (10 кгс/см 2) для цилиндров с диаметром: - 100 мм: толкающее – 6750 Н, тянущее – 6350 Н; - 125 мм: толкающее – 10600 Н, тянущее – 9900 Н. Структура условного обозначения пневмопозиционера при его заказе: ПЦ Х/Х – Х Х С 3 Климатическое исполнение по ГОСТ 12997 -84 Цифра, соответствующая обозначению резьбы по таблице 1 (1 -метрическая резьба, 2 -дюймовая) Цифры, обозначающие вид крепления: 0 – без элементов крепления; 1 – на переднем фланце; 2 – на лапах; 3 – на проушине Ход поршня, мм: или 100, или 200, или 320 Диаметр цилиндра, мм: 100 или 125 Сокращенное наименование пневмоцилиндра При управлении пнвмоцилиндра от устройств с пневматическим дискретным сигналом « 0» или « 1» по ГОСТ 26. 015 -81, рекомендуется применить распределитель пневматический РП-1, разработанный ОА НПО «Теплоавтомат» . В этом случае при заказе пневмоцилиндра после климатического обозначения «С 3» в структуре условного обозначения писать: «Распределитель пневматический РП-2 и кронштейн» . Пневмоцилиндр поршневой ПЦ с габаритными и присоединительными размерами

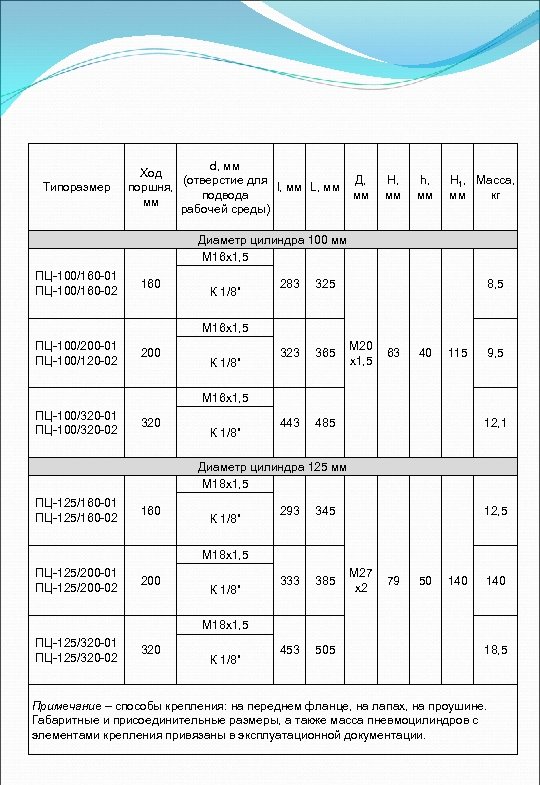

Типоразмер d, мм Ход (отверстие для l, мм L, мм поршня, подвода мм рабочей среды) Д, мм Н, мм h, мм H 1, Масса, мм кг Диаметр цилиндра 100 мм М 16 х1, 5 ПЦ-100/160 -01 ПЦ-100/160 -02 160 К 1/8” 283 325 323 365 443 8, 5 485 М 16 х1, 5 ПЦ-100/200 -01 ПЦ-100/120 -02 200 К 1/8” М 20 х1, 5 63 40 9, 5 115 М 16 х1, 5 ПЦ-100/320 -01 ПЦ-100/320 -02 320 К 1/8” 12, 1 Диаметр цилиндра 125 мм М 18 х1, 5 ПЦ-125/160 -01 ПЦ-125/160 -02 160 К 1/8” 293 345 333 385 453 505 12, 5 М 18 х1, 5 ПЦ-125/200 -01 ПЦ-125/200 -02 200 К 1/8” М 27 х2 79 50 140 М 18 х1, 5 ПЦ-125/320 -01 ПЦ-125/320 -02 320 К 1/8” 18, 5 Примечание – способы крепления: на переднем фланце, на лапах, на проушине. Габаритные и присоединительные размеры, а также масса пневмоцилиндров с элементами крепления привязаны в эксплуатационной документации.

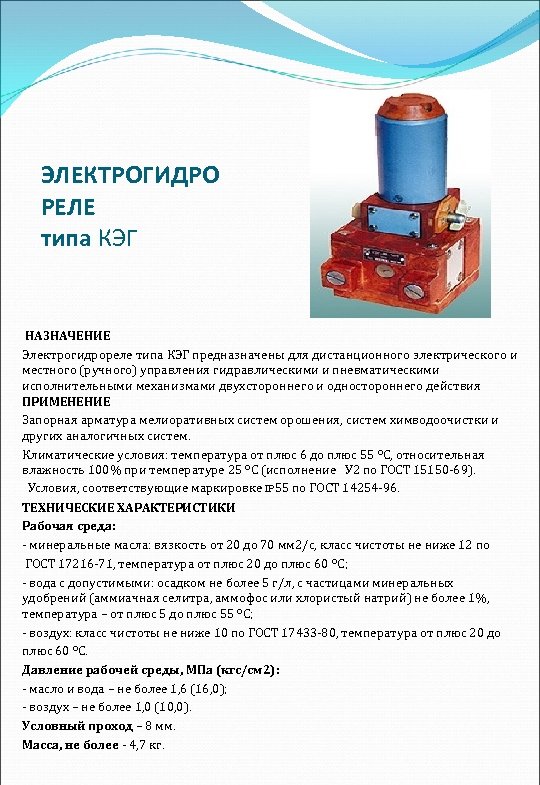

ЭЛЕКТРОГИДРО РЕЛЕ типа КЭГ НАЗНАЧЕНИЕ Электрогидрореле типа КЭГ предназначены для дистанционного электрического и местного (ручного) управления гидравлическими и пневматическими исполнительными механизмами двухстороннего и одностороннего действия ПРИМЕНЕНИЕ Запорная арматура мелиоративных систем орошения, систем химводоочистки и других аналогичных систем. Климатические условия: температура от плюс 6 до плюс 55 С, относительная влажность 100% при температуре 25 С (исполнение У 2 по ГОСТ 15150 69). Условия, соответствующие маркировке IP 55 по ГОСТ 14254 96. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая среда: минеральные масла: вязкость от 20 до 70 мм 2/с, класс чистоты не ниже 12 по ГОСТ 17216 71, температура от плюс 20 до плюс 60 С; вода с допустимыми: осадком не более 5 г/л, с частицами минеральных удобрений (аммиачная селитра, аммофос или хлористый натрий) не более 1%, температура – от плюс 5 до плюс 55 С; воздух: класс чистоты не ниже 10 по ГОСТ 17433 80, температура от плюс 20 до плюс 60 С. Давление рабочей среды, МПа (кгс/см 2): масло и вода – не более 1, 6 (16, 0); воздух – не более 1, 0 (10, 0). Условный проход – 8 мм. Масса, не более 4, 7 кг.

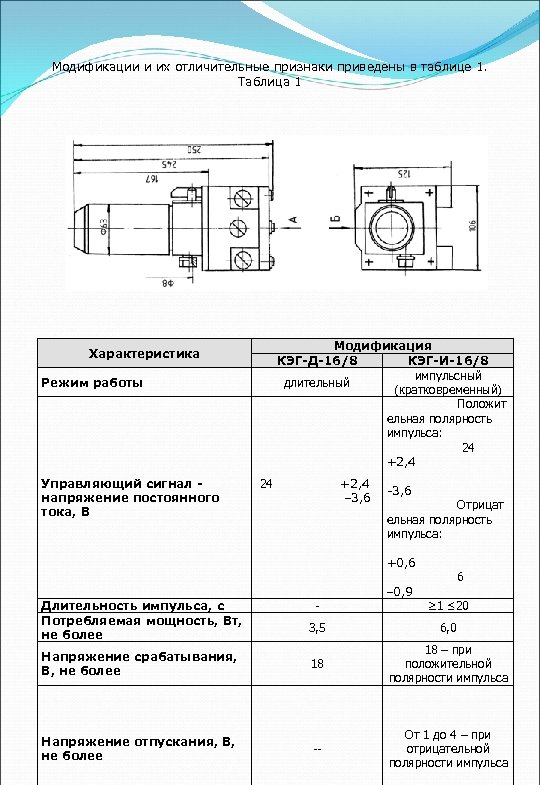

Модификации и их отличительные признаки приведены в таблице 1. Таблица 1 Характеристика Режим работы Управляющий сигнал - напряжение постоянного тока, В Длительность импульса, с Потребляемая мощность, Вт, не более Напряжение срабатывания, В, не более Напряжение отпускания, В, не более Модификация КЭГ-Д-16/8 КЭГ-И-16/8 импульсный длительный (кратковременный) Положит ельная полярность импульса: 24 +2, 4 24 +2, 4 -3, 6 3, 6 Отрицат ельная полярность импульса: +0, 6 6 0, 9 ≥ 1 ≤ 20 3, 5 6, 0 18 18 – при положительной полярности импульса -- От 1 до 4 – при отрицательной полярности импульса
РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЙ типа РПД-3/120 -1 НАЗНАЧЕНИЕ Регуляторы перепада давлений типа РПД 3/120 1 предназначены для поддержания заданного перепада (разности давлений) масла над газом. ПРИМЕНЕНИЕ Системы уплотнения нагнетателей газоперекачивающих агрегатов и другие аналогичные системы. Климатические условия: температура от плюс 1 до плюс 60 С, относительная влажность 98% при температуре 35 С. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая среда для модификаций: РПД 3/120 1: масло турбинное марки Тд 22 с ТУ 38. 101821 83 с чистотой не ниже 10 класса чистоты жидкости по ГОСТ 17216 71, температура от плюс 30 до плюс 60 С; природный газ или сжатый воздух, температура от плюс 5 до плюс 60 С. РПД 3/120 1 Ор: природный газ с содержанием сероводорода до 4, 5% с температурой от плюс 5 С до плюс 60 С. Давление воздуха или газа – 12 МПа (120 кгс/см 2). Условная пропускная способность (расход) при давлении масла не более 0, 5 МПа (5, 0 кгс/см 2): (250± 10) л/мин. Статическая неравномерность (зона пропорциональности) не более: 0, 035 МПа (0, 350 кгс/см 2) при расходе масла от 10 до 140 л/мин; 0, 06 МПа (0, 60 кгс/см 2) при расходе масла от 140 до 250 л/мин. Диапазон регулировки давления масла при его расходе (250± 10) л/мин: от 0, 5 до 1, 5 МПа (от 5, 0 до 15, 0 кгс/см 2). Вид регулировки диапазона давления масла: ручной. Пределы настройки (уставки) разности давлений масла и газа: верхний – 0, 3 МПа (3, 0 кгс/см 2); нижний 0, 04 МПа (0, 40 кгс/см 2) при расходе масла до 140 л/мин; 0, 07 МПа (0, 70 кгс/см 2) при расходе масла от 140 до 250 л/мин. Время срабатывания: не более 0, 5 с. Масса, кг не более: РПД 3/120 1 20; РПД 3/120 1 Ор 27, 5 без масла и 28, 0 с маслом. Структура условного обозначения регулятора при его заказе: РПД – 3/120 – 1 Х УХЛ 4 ТУ 311 -4847602. 051 -91 Номер технических условий Знак модификации 1 Знак модификации Ор Максимальное давление газа, кгс/см 2 Максимальная разность давлений масла и газа, кгс/см 2 Сокращенное наименование регулятора

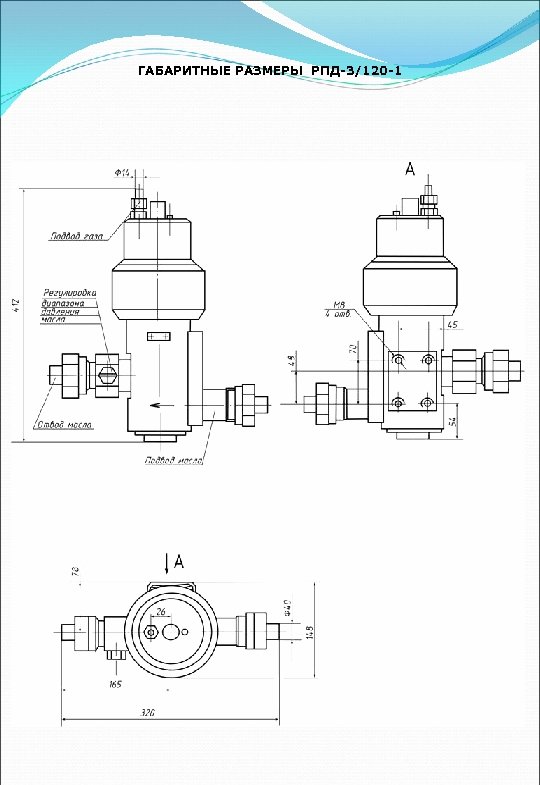

ГАБАРИТНЫЕ РАЗМЕРЫ РПД-3/120 -1

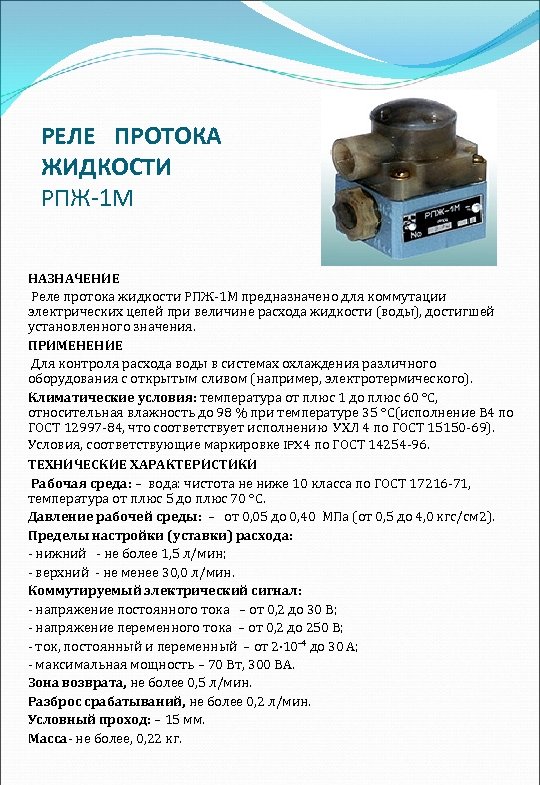

РЕЛЕ ПРОТОКА ЖИДКОСТИ РПЖ-1 М НАЗНАЧЕНИЕ Реле протока жидкости РПЖ 1 М предназначено для коммутации электрических цепей при величине расхода жидкости (воды), достигшей установленного значения. ПРИМЕНЕНИЕ Для контроля расхода воды в системах охлаждения различного оборудования с открытым сливом (например, электротермического). Климатические условия: температура от плюс 1 до плюс 60 С, относительная влажность до 98 % при температуре 35 С(исполнение В 4 по ГОСТ 12997 84, что соответствует исполнению УХЛ 4 по ГОСТ 15150 69). Условия, соответствующие маркировке IPX 4 по ГОСТ 14254 96. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая среда: – вода: чистота не ниже 10 класса по ГОСТ 17216 71, температура от плюс 5 до плюс 70 С. Давление рабочей среды: – от 0, 05 до 0, 40 МПа (от 0, 5 до 4, 0 кгс/см 2). Пределы настройки (уставки) расхода: нижний не более 1, 5 л/мин; верхний не менее 30, 0 л/мин. Коммутируемый электрический сигнал: напряжение постоянного тока – от 0, 2 до 30 В; напряжение переменного тока – от 0, 2 до 250 В; ток, постоянный и переменный – от 2 10 4 до 30 А; максимальная мощность – 70 Вт, 300 ВА. Зона возврата, не более 0, 5 л/мин. Разброс срабатываний, не более 0, 2 л/мин. Условный проход: – 15 мм. Масса- не более, 0, 22 кг.

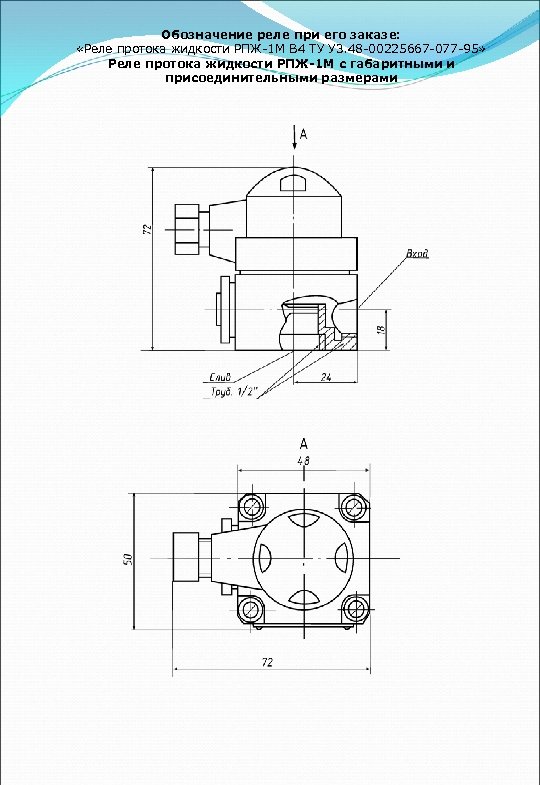

Обозначение реле при его заказе: «Реле протока жидкости РПЖ-1 М В 4 ТУ У 3. 48 -00225667 -077 -95» Реле протока жидкости РПЖ-1 М с габаритными и присоединительными размерами

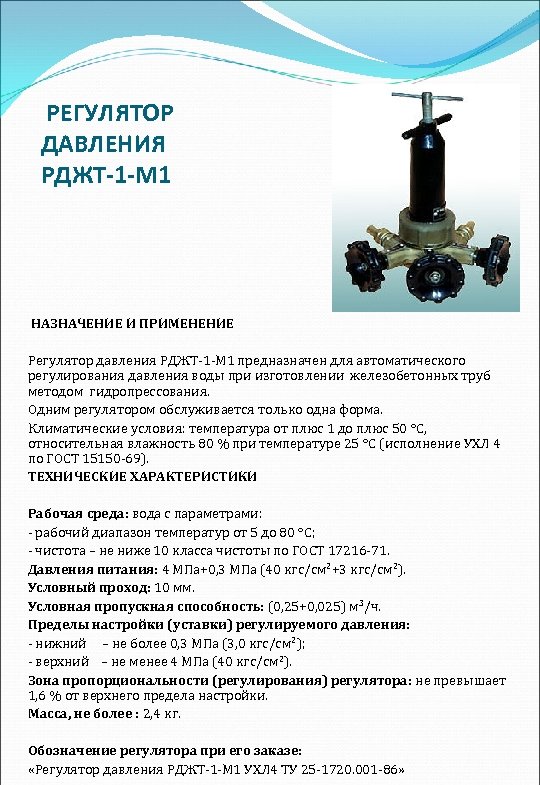

РЕГУЛЯТОР ДАВЛЕНИЯ РДЖТ-1 -М 1 НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ Регулятор давления РДЖТ 1 М 1 предназначен для автоматического регулирования давления воды при изготовлении железобетонных труб методом гидропрессования. Одним регулятором обслуживается только одна форма. Климатические условия: температура от плюс 1 до плюс 50 С, относительная влажность 80 % при температуре 25 С (исполнение УХЛ 4 по ГОСТ 15150 69). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая среда: вода с параметрами: рабочий диапазон температур от 5 до 80 С; чистота – не ниже 10 класса чистоты по ГОСТ 17216 71. Давления питания: 4 МПа+0, 3 МПа (40 кгс/см 2+3 кгс/см 2). Условный проход: 10 мм. Условная пропускная способность: (0, 25+0, 025) м 3/ч. Пределы настройки (уставки) регулируемого давления: нижний – не более 0, 3 МПа (3, 0 кгс/см 2); верхний – не менее 4 МПа (40 кгс/см 2). Зона пропорциональности (регулирования) регулятора: не превышает 1, 6 % от верхнего предела настройки. Масса, не более : 2, 4 кг. Обозначение регулятора при его заказе: «Регулятор давления РДЖТ 1 М 1 УХЛ 4 ТУ 25 1720. 001 86»

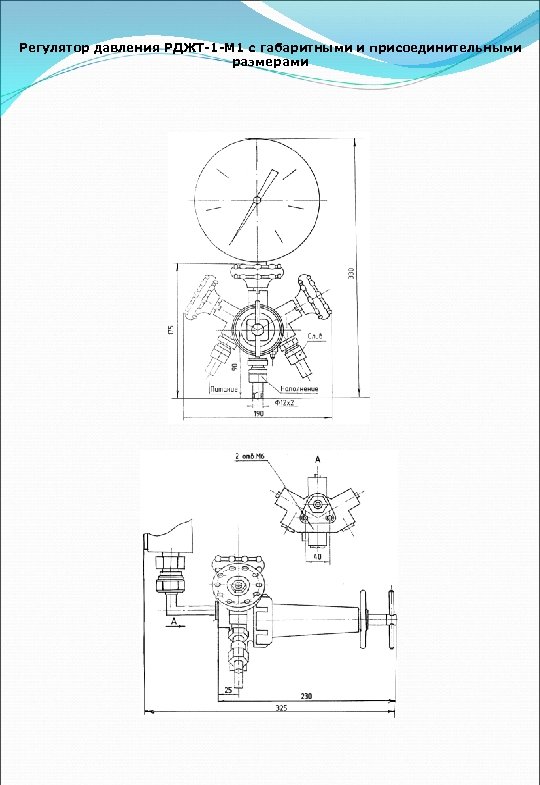

Регулятор давления РДЖТ-1 -М 1 с габаритными и присоединительными размерами

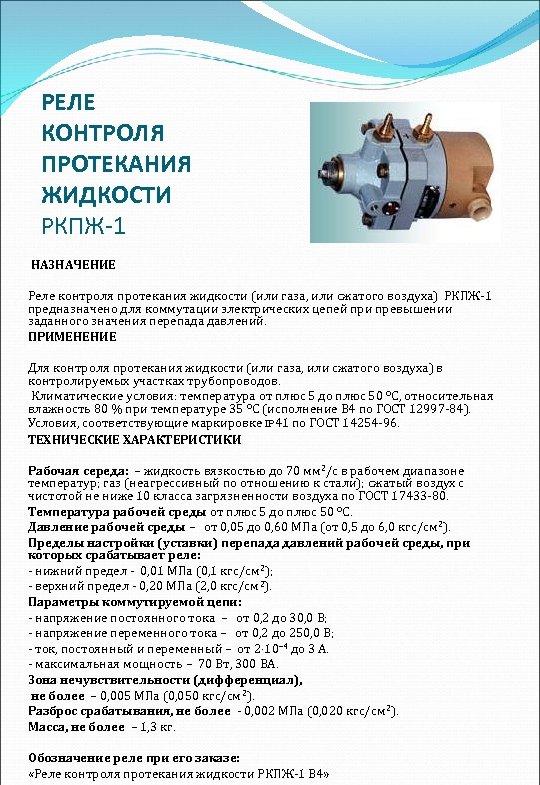

РЕЛЕ КОНТРОЛЯ ПРОТЕКАНИЯ ЖИДКОСТИ РКПЖ-1 НАЗНАЧЕНИЕ Реле контроля протекания жидкости (или газа, или сжатого воздуха) РКПЖ 1 предназначено для коммутации электрических цепей при превышении заданного значения перепада давлений. ПРИМЕНЕНИЕ Для контроля протекания жидкости (или газа, или сжатого воздуха) в контролируемых участках трубопроводов. Климатические условия: температура от плюс 5 до плюс 50 С, относительная влажность 80 % при температуре 35 С (исполнение В 4 по ГОСТ 12997 84). Условия, соответствующие маркировке IP 41 по ГОСТ 14254 96. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая середа: – жидкость вязкостью до 70 мм 2/с в рабочем диапазоне температур; газ (неагрессивный по отношению к стали); сжатый воздух с чистотой не ниже 10 класса загрязненности воздуха по ГОСТ 17433 80. Температура рабочей среды от плюс 5 до плюс 50 С. Давление рабочей среды – от 0, 05 до 0, 60 МПа (от 0, 5 до 6, 0 кгс/см 2). Пределы настройки (уставки) перепада давлений рабочей среды, при которых срабатывает реле: - нижний предел 0, 01 МПа (0, 1 кгс/см 2); верхний предел 0, 20 МПа (2, 0 кгс/см 2). Параметры коммутируемой цепи: напряжение постоянного тока – от 0, 2 до 30, 0 В; напряжение переменного тока – от 0, 2 до 250, 0 В; ток, постоянный и переменный – от 2 10– 4 до 3 А. максимальная мощность – 70 Вт, 300 ВА. Зона нечувствительности (дифференциал), не более – 0, 005 МПа (0, 050 кгс/см 2). Разброс срабатывания, не более 0, 002 МПа (0, 020 кгс/см 2). Масса, не более – 1, 3 кг. Обозначение реле при его заказе: «Реле контроля протекания жидкости РКПЖ 1 В 4»

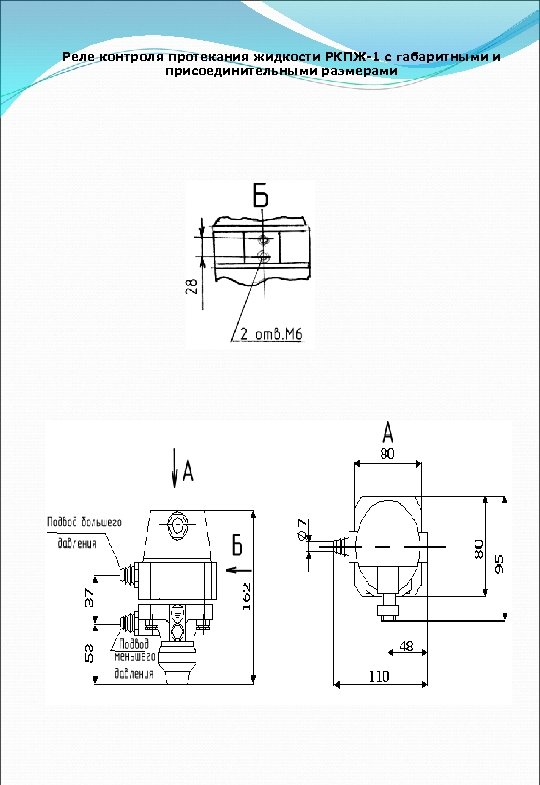

Реле контроля протекания жидкости РКПЖ-1 с габаритными и присоединительными размерами

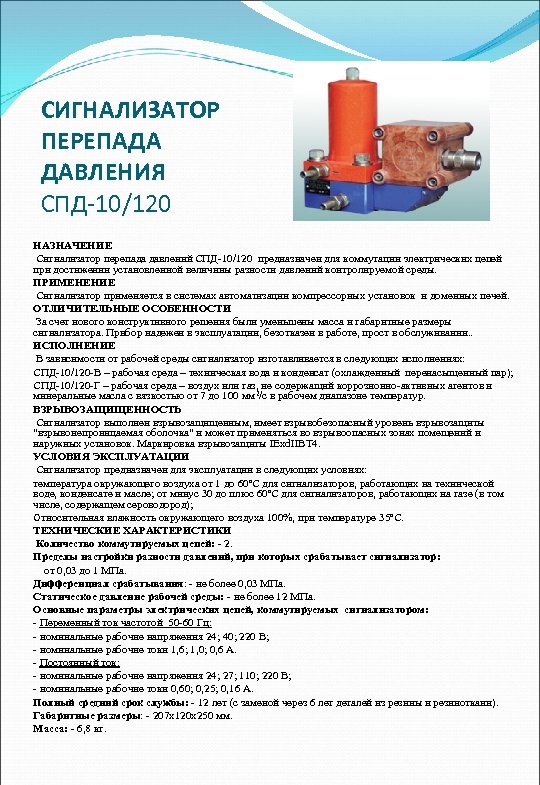

СИГНАЛИЗАТОР ПЕРЕПАДА ДАВЛЕНИЯ СПД-10/120 НАЗНАЧЕНИЕ Сигнализатор перепада давлений СПД-10/120 предназначен для коммутации электрических цепей при достижении установленной величины разности давлений контролируемой среды. ПРИМЕНЕНИЕ Сигнализатор применяется в системах автоматизации компрессорных установок и доменных печей. ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ За счет нового конструктивного решения были уменьшены масса и габаритные размеры сигнализатора. Прибор надежен в эксплуатации, безотказен в работе, прост в обслуживании. . ИСПОЛНЕНИЕ В зависимости от рабочей среды сигнализатор изготавливается в следующих исполнениях: СПД-10/120 -В – рабочая среда – техническая вода и конденсат (охлажденный перенасыщенный пар); СПД-10/120 -Г – рабочая среда – воздух или газ, не содержащий коррозионно-активных агентов и минеральные масла с вязкостью от 7 до 100 мм 2/с в рабочем диапазоне температур. ВЗРЫВОЗАЩИЩЕННОСТЬ Сигнализатор выполнен взрывозащищенным, имеет взрывобезопасный уровень взрывозащиты "взрывонепроницаемая оболочка" и может применяться во взрывоопасных зонах помещений и наружных установок. Маркировка взрывозащиты IExd. IIBT 4. УСЛОВИЯ ЭКСПЛУАТАЦИИ Сигнализатор предназначен для эксплуатации в следующих условиях: температура окружающего воздуха от 1 до 60ºС для сигнализаторов, работающих на технической воде, конденсате и масле; от минус 30 до плюс 60ºС для сигнализаторов, работающих на газе (в том числе, содержащем сероводород); Относительная влажность окружающего воздуха 100%, при температуре 35ºС. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Количество коммутируемых цепей: - 2. Пределы настройки разности давлений, при которых срабатывает сигнализатор: от 0, 03 до 1 МПа. Дифференциал срабатывания: - не более 0, 03 МПа. Статическое давление рабочей среды: - не более 12 МПа. Основные параметры электрических цепей, коммутируемых сигнализатором: - Переменный ток частотой 50 -60 Гц: - номинальные рабочие напряжения 24; 40; 220 В; - номинальные рабочие токи 1, 6; 1, 0; 0, 6 А. - Постоянный ток: - номинальные рабочие напряжения 24; 27; 110; 220 В; - номинальные рабочие токи 0, 60; 0, 25; 0, 16 А. Полный средний срок службы: - 12 лет (с заменой через 6 лет деталей из резины и резиноткани). Габаритные размеры: - 207 х120 х250 мм. Масса: - 6, 8 кг.

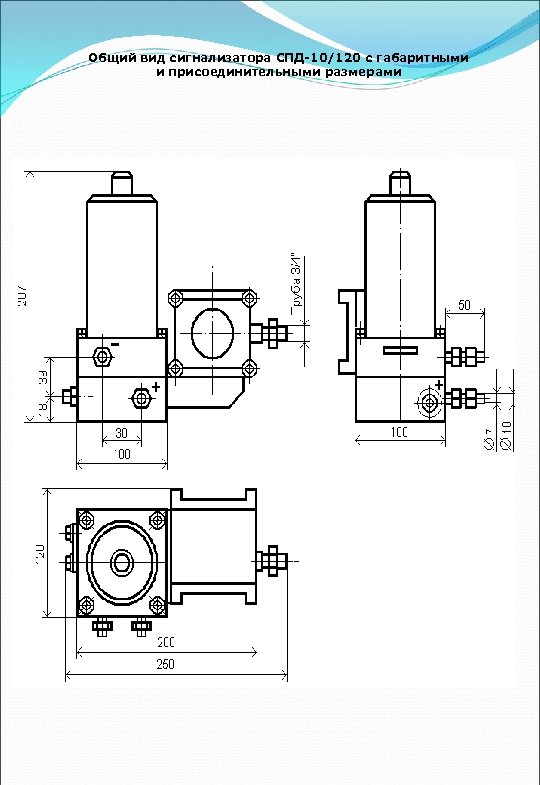

Общий вид сигнализатора СПД-10/120 с габаритными и присоединительными размерами

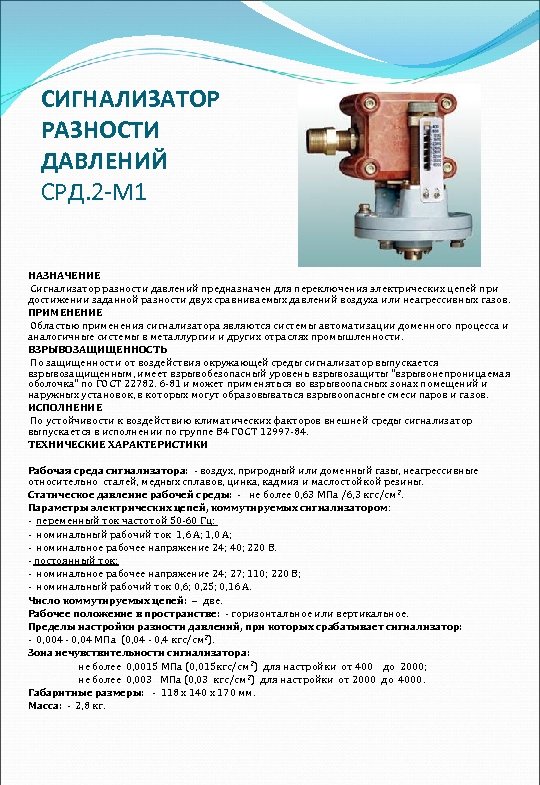

СИГНАЛИЗАТОР РАЗНОСТИ ДАВЛЕНИЙ СРД. 2 -М 1 НАЗНАЧЕНИЕ Сигнализатор разности давлений предназначен для переключения электрических цепей при достижении заданной разности двух сравниваемых давлений воздуха или неагрессивных газов. ПРИМЕНЕНИЕ Областью применения сигнализатора являются системы автоматизации доменного процесса и аналогичные системы в металлургии и других отраслях промышленности. ВЗРЫВОЗАЩИЩЕННОСТЬ По защищенности от воздействия окружающей среды сигнализатор выпускается взрывозащищенным, имеет взрывобезопасный уровень взрывозащиты "взрывонепроницаемая оболочка" по ГОСТ 22782. 6 81 и может применяться во взрывоопасных зонах помещений и наружных установок, в которых могут образовываться взрывоопасные смеси паров и газов. ИСПОЛНЕНИЕ По устойчивости к воздействию климатических факторов внешней среды сигнализатор выпускается в исполнении по группе В 4 ГОСТ 12997 84. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая среда сигнализатора: воздух, природный или доменный газы, неагрессивные относительно сталей, медных сплавов, цинка, кадмия и маслостойкой резины. Статическое давление рабочей среды: - не более 0, 63 МПа /6, 3 кгс/см 2. Параметры электрических цепей, коммутируемых сигнализатором: переменный ток частотой 50 60 Гц: номинальный рабочий ток 1, 6 А; 1, 0 А; номинальное рабочее напряжение 24; 40; 220 В. постоянный ток: номинальное рабочее напряжение 24; 27; 110; 220 В; номинальный рабочий ток 0, 6; 0, 25; 0, 16 А. Число коммутируемых цепей: – две. Рабочее положение в пространстве: горизонтальное или вертикальное. Пределы настройки разности давлений, при которых срабатывает сигнализатор: 0, 004 0, 04 МПа (0, 04 0, 4 кгс/см 2). Зона нечувствительности сигнализатора: не более 0, 0015 МПа (0, 015 кгс/см 2) для настройки от 400 до 2000; не более 0, 003 МПа (0, 03 кгс/см 2) для настройки от 2000 до 4000. Габаритные размеры: 118 х 140 х 170 мм. Масса: 2, 8 кг.

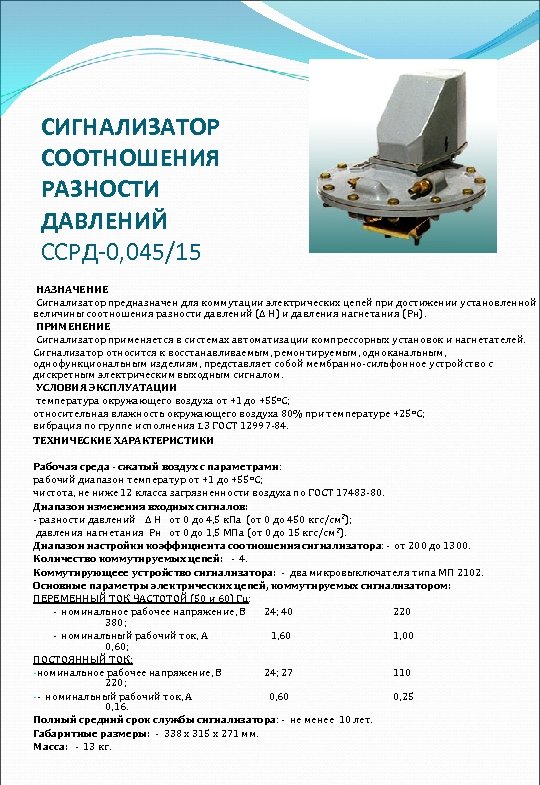

СИГНАЛИЗАТОР СООТНОШЕНИЯ РАЗНОСТИ ДАВЛЕНИЙ ССРД-0, 045/15 НАЗНАЧЕНИЕ Сигнализатор предназначен для коммутации электрических цепей при достижении установленной величины соотношения разности давлений (∆ Н) и давления нагнетания (Рн). ПРИМЕНЕНИЕ Сигнализатор применяется в системах автоматизации компрессорных установок и нагнетателей. Сигнализатор относится к восстанавливаемым, ремонтируемым, одноканальным, однофункциональным изделиям, представляет собой мембранно сильфонное устройство с дискретным электрическим выходным сигналом. УСЛОВИЯ ЭКСПЛУАТАЦИИ температура окружающего воздуха от +1 до +55 о. С; относительная влажность окружающего воздуха 80% при температуре +25 о. С; вибрация по группе исполнения L 3 ГОСТ 12997 84. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая среда - сжатый воздух с параметрами: рабочий диапазон температур от +1 до +55 о. С; чистота, не ниже 12 класса загрязненности воздуха по ГОСТ 17483 80. Диапазон изменения входных сигналов: разности давлений ∆ Н от 0 до 4, 5 к. Па (от 0 до 450 кгс/см 2); давления нагнетания Рн от 0 до 1, 5 МПа (от 0 до 15 кгс/см 2). Диапазон настройки коэффициента соотношения сигнализатора: от 200 до 1300. Количество коммутируемых цепей: 4. Коммутирующеее устройство сигнализатора: два микровыключателя типа МП 2102. Основные параметры электрических цепей, коммутируемых сигнализатором: ПЕРЕМЕННЫЙ ТОК ЧАСТОТОЙ (50 и 60) Гц: номинальное рабочее напряжение, В 24; 40 220 380; номинальный рабочий ток, А 1, 60 1, 00 0, 60; ПОСТОЯННЫЙ ТОК: номинальное рабочее напряжение, В 24; 27 110 220; номинальный рабочий ток, А 0, 60 0, 25 0, 16. Полный средний срок службы сигнализатора: не менее 10 лет. Габаритные размеры: 338 х 315 х 271 мм. Масса: 13 кг.

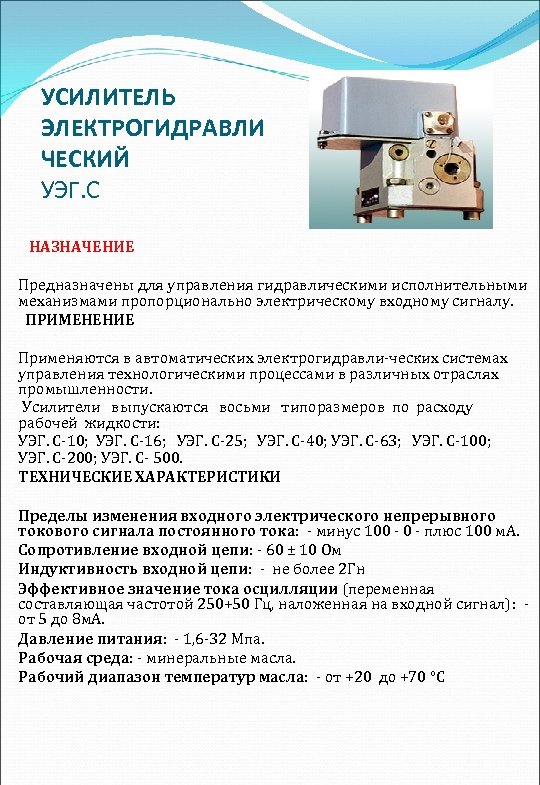

УСИЛИТЕЛЬ ЭЛЕКТРОГИДРАВЛИ ЧЕСКИЙ УЭГ. С НАЗНАЧЕНИЕ Предназначены для управления гидравлическими исполнительными механизмами пропорционально электрическому входному сигналу. ПРИМЕНЕНИЕ Применяются в автоматических электрогидравли ческих системах управления технологическими процессами в различных отраслях промышленности. Усилители выпускаются восьми типоразмеров по расходу рабочей жидкости: УЭГ. С 10; УЭГ. С 16; УЭГ. С 25; УЭГ. С 40; УЭГ. С 63; УЭГ. С 100; УЭГ. С 200; УЭГ. С 500. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Пределы изменения входного электрического непрерывного токового сигнала постоянного тока: минус 100 0 плюс 100 м. А. Сопротивление входной цепи: 60 ± 10 Ом Индуктивность входной цепи: не более 2 Гн Эффективное значение тока осцилляции (переменная составляющая частотой 250+50 Гц, наложенная на входной сигнал): от 5 до 8 м. А. Давление питания: 1, 6 32 Мпа. Рабочая среда: минеральные масла. Рабочий диапазон температур масла: от +20 до +70 °С

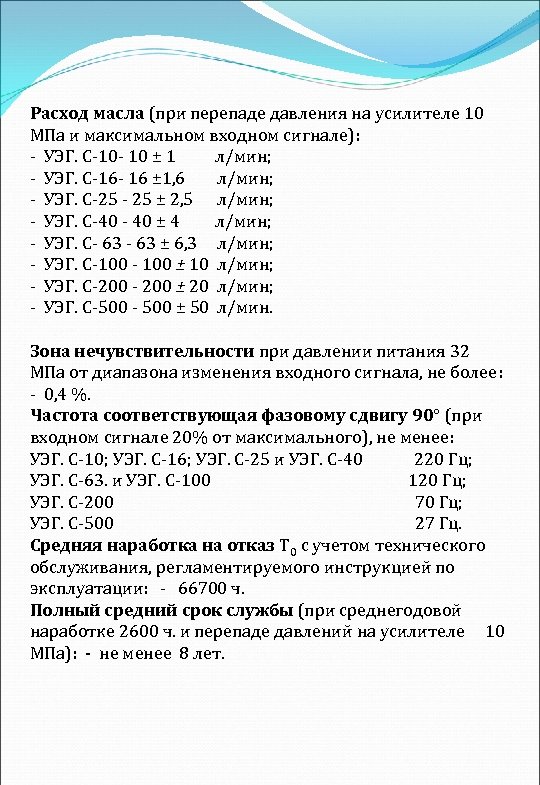

Расход масла (при перепаде давления на усилителе 10 МПа и максимальном входном сигнале): УЭГ. С 10 10 ± 1 л/мин; УЭГ. С 16 16 ± 1, 6 л/мин; УЭГ. С 25 ± 2, 5 л/мин; УЭГ. С 40 ± 4 л/мин; УЭГ. С 63 ± 6, 3 л/мин; УЭГ. С 100 ± 10 л/мин; УЭГ. С 200 ± 20 л/мин; УЭГ. С 500 ± 50 л/мин. Зона нечувствительности при давлении питания 32 МПа от диапазона изменения входного сигнала, не более: 0, 4 %. Частота соответствующая фазовому сдвигу 90° (при входном сигнале 20% от максимального), не менее: УЭГ. С 10; УЭГ. С 16; УЭГ. С 25 и УЭГ. С 40 220 Гц; УЭГ. С 63. и УЭГ. С 100 120 Гц; УЭГ. С 200 70 Гц; УЭГ. С 500 27 Гц. Средняя наработка на отказ Т 0 с учетом технического обслуживания, регламентируемого инструкцией по эксплуатации: 66700 ч. Полный средний срок службы (при среднегодовой наработке 2600 ч. и перепаде давлений на усилителе 10 МПа): - не менее 8 лет.

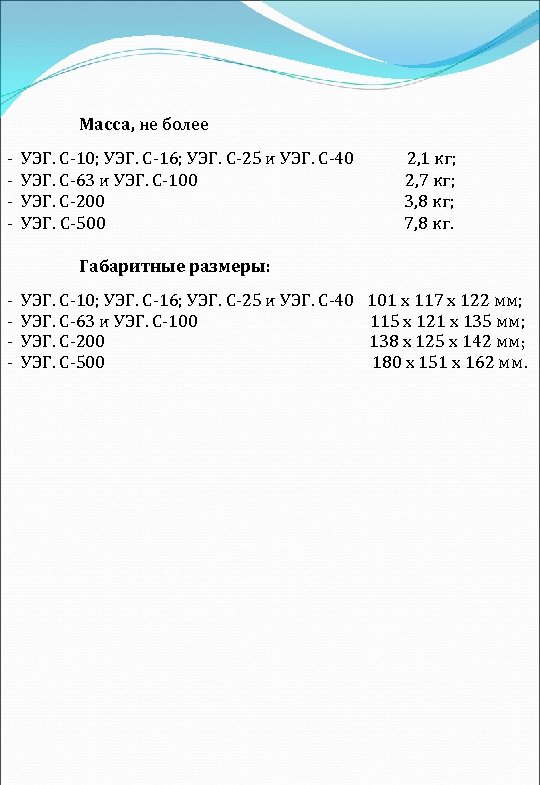

Масса, не более УЭГ. С 10; УЭГ. С 16; УЭГ. С 25 и УЭГ. С 40 2, 1 кг; УЭГ. С 63 и УЭГ. С 100 2, 7 кг; УЭГ. С 200 3, 8 кг; УЭГ. С 500 7, 8 кг. Габаритные размеры: УЭГ. С 10; УЭГ. С 16; УЭГ. С 25 и УЭГ. С 40 101 x 117 x 122 мм; УЭГ. С 63 и УЭГ. С 100 115 x 121 x 135 мм; УЭГ. С 200 138 x 125 x 142 мм; УЭГ. С 500 180 x 151 x 162 мм.

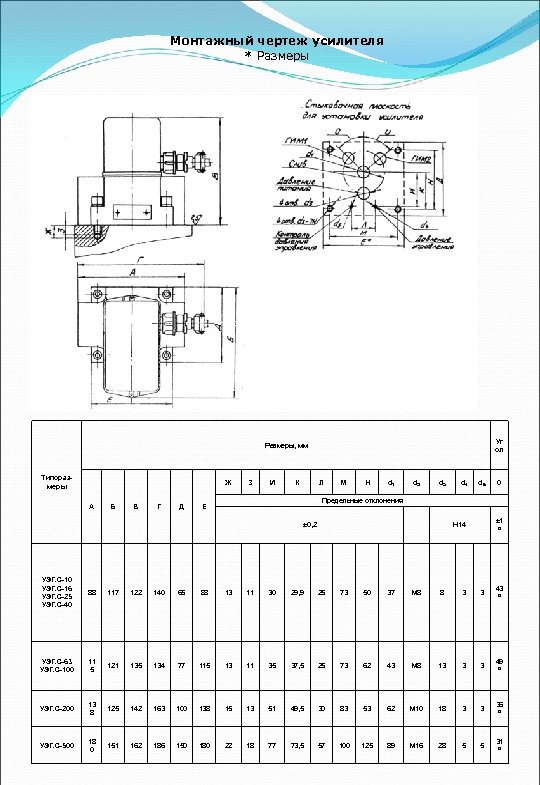

Монтажный чертеж усилителя * Размеры Уг ол Размеры, мм Типоразмеры Ж А Б В Г Д З И К Л М Н d 1 d 2 d 3 d 4 d 5 0 Предельные отклонения Е 0, 2 1 Н 14 УЭГ. С-10 УЭГ. С-16 УЭГ. С-25 УЭГ. С-40 88 117 122 140 65 88 13 11 30 29, 9 25 73 50 37 М 8 8 3 3 43 УЭГ. С-63 УЭГ. С-100 11 5 121 135 134 77 115 13 11 35 37, 5 25 73 62 43 М 8 13 3 3 49 УЭГ. С-200 13 8 125 142 163 100 138 15 13 51 49, 5 30 83 53 62 М 10 18 3 3 36 УЭГ. С-500 18 0 151 162 186 150 180 22 18 77 73, 5 57 100 125 89 М 16 28 5 5 31

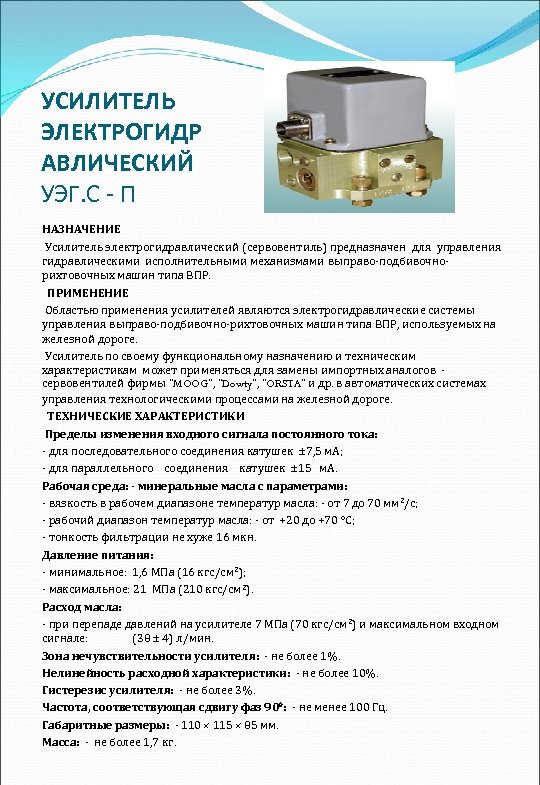

УСИЛИТЕЛЬ ЭЛЕКТРОГИДР АВЛИЧЕСКИЙ УЭГ. С - П НАЗНАЧЕНИЕ Усилитель электрогидравлический (сервовентиль) предназначен для управления гидравлическими исполнительными механизмами выправо подбивочно рихтовочных машин типа ВПР. ПРИМЕНЕНИЕ Областью применения усилителей являются электрогидравлические системы управления выправо подбивочно рихтовочных машин типа ВПР, используемых на железной дороге. Усилитель по своему функциональному назначению и техническим характеристикам может применяться для замены импортных аналогов сервовентилей фирмы “MOOG”, “Dowty”, “ORSTA” и др. в автоматических системах управления технологическими процессами на железной дороге. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Пределы изменения входного сигнала постоянного тока: для последовательного соединения катушек 7, 5 м. А; для параллельного соединения катушек 15 м. А. Рабочая среда: - минеральные масла с параметрами: вязкость в рабочем диапазоне температур масла: от 7 до 70 мм 2/с; рабочий диапазон температур масла: от +20 до +70 С; тонкость фильтрации не хуже 16 мкн. Давление питания: минимальное: 1, 6 МПа (16 кгс/см 2); максимальное: 21 МПа (210 кгс/см 2). Расход масла: при перепаде давлений на усилителе 7 МПа (70 кгс/см 2) и максимальном входном сигнале: (38 4) л/мин. Зона нечувствительности усилителя: не более 1%. Нелинейность расходной характеристики: не более 10%. Гистерезис усилителя: не более 3%. Частота, соответствующая сдвигу фаз 90 : не менее 100 Гц. Габаритные размеры: - 110 115 85 мм. Масса: не более 1, 7 кг.

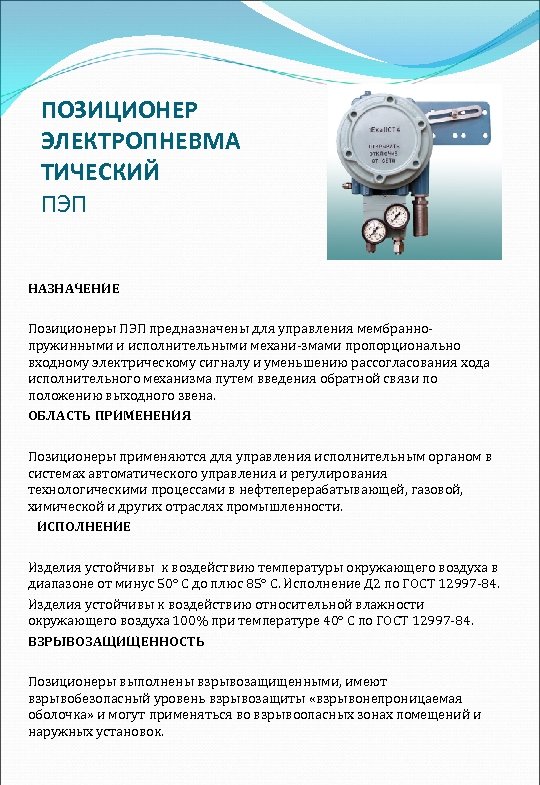

ПОЗИЦИОНЕР ЭЛЕКТРОПНЕВМА ТИЧЕСКИЙ ПЭП НАЗНАЧЕНИЕ Позиционеры ПЭП предназначены для управления мембранно пружинными и исполнительными механи змами пропорционально входному электрическому сигналу и уменьшению рассогласования хода исполнительного механизма путем введения обратной связи по положению выходного звена. ОБЛАСТЬ ПРИМЕНЕНИЯ Позиционеры применяются для управления исполнительным органом в системах автоматического управления и регулирования технологическими процессами в нефтеперерабатывающей, газовой, химической и других отраслях промышленности. ИСПОЛНЕНИЕ Изделия устойчивы к воздействию температуры окружающего воздуха в диапазоне от минус 50° С до плюс 85° С. Исполнение Д 2 по ГОСТ 12997 84. Изделия устойчивы к воздействию относительной влажности окружающего воздуха 100% при температуре 40° С по ГОСТ 12997 84. ВЗРЫВОЗАЩИЩЕННОСТЬ Позиционеры выполнены взрывозащищенными, имеют взрывобезопасный уровень взрывозащиты «взрывонепроницаемая оболочка» и могут применяться во взрывоопасных зонах помещений и наружных установок.

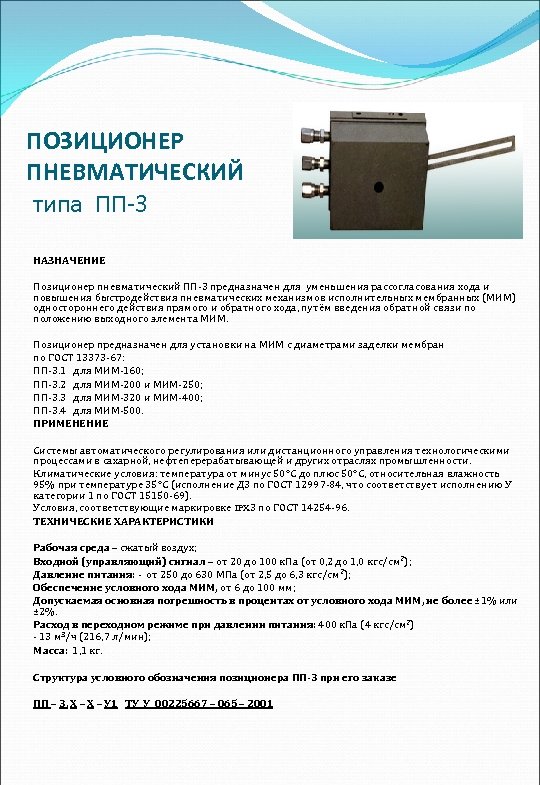

ПОЗИЦИОНЕР ПНЕВМАТИЧЕСКИЙ типа ПП-3 НАЗНАЧЕНИЕ Позиционер пневматический ПП 3 предназначен для уменьшения рассогласования хода и повышения быстродействия пневматических механизмов исполнительных мембранных (МИМ) одностороннего действия прямого и обратного хода, путём введения обратной связи по положению выходного элемента МИМ. Позиционер предназначен для установки на МИМ с диаметрами заделки мембран по ГОСТ 13373 67: ПП 3. 1 для МИМ 160; ПП 3. 2 для МИМ 200 и МИМ 250; ПП 3. 3 для МИМ 320 и МИМ 400; ПП 3. 4 для МИМ 500. ПРИМЕНЕНИЕ Системы автоматического регулирования или дистанционного управления технологическими процессами в сахарной, нефтеперерабатывающей и других отраслях промышленности. Климатические условия: температура от минус 50 С до плюс 50 С, относительная влажность 95% при температуре 35 С (исполнение Д 3 по ГОСТ 12997 84, что соответствует исполнению У категории 1 по ГОСТ 15150 69). Условия, соответствующие маркировке IPX 3 по ГОСТ 14254 96. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая среда – сжатый воздух; Входной (управляющий) сигнал – от 20 до 100 к. Па (от 0, 2 до 1, 0 кгс/см 2); Давление питания: от 250 до 630 МПа (от 2, 5 до 6, 3 кгс/см 2); Обеспечение условного хода МИМ, от 6 до 100 мм; Допускаемая основная погрешность в процентах от условного хода МИМ, не более ± 1% или ± 2%. Расход в переходном режиме при давлении питания: 400 к. Па (4 кгс/см 2) - 13 м 3/ч (216, 7 л/мин); Масса: 1, 1 кг. Структура условного обозначения позиционера ПП-3 при его заказе ПП – 3. Х – У 1 ТУ У 00225667 – 065 – 2001

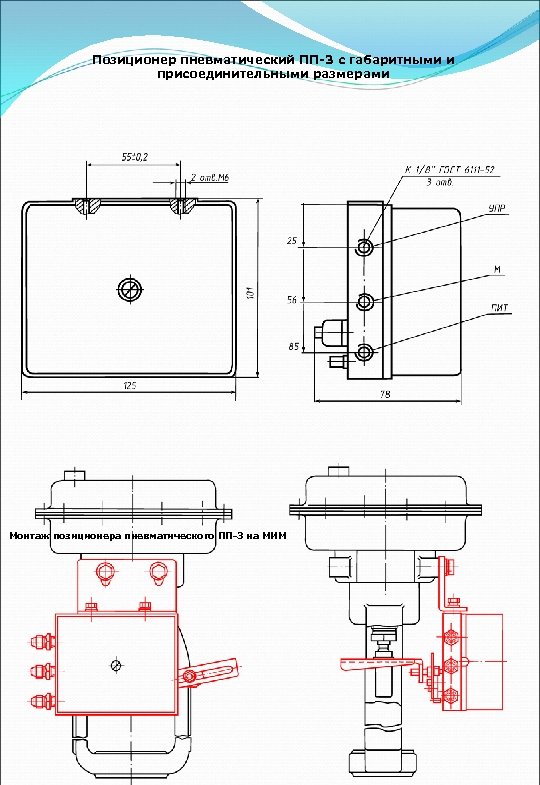

Позиционер пневматический ПП-3 с габаритными и присоединительными размерами Монтаж позиционера пневматического ПП-3 на МИМ

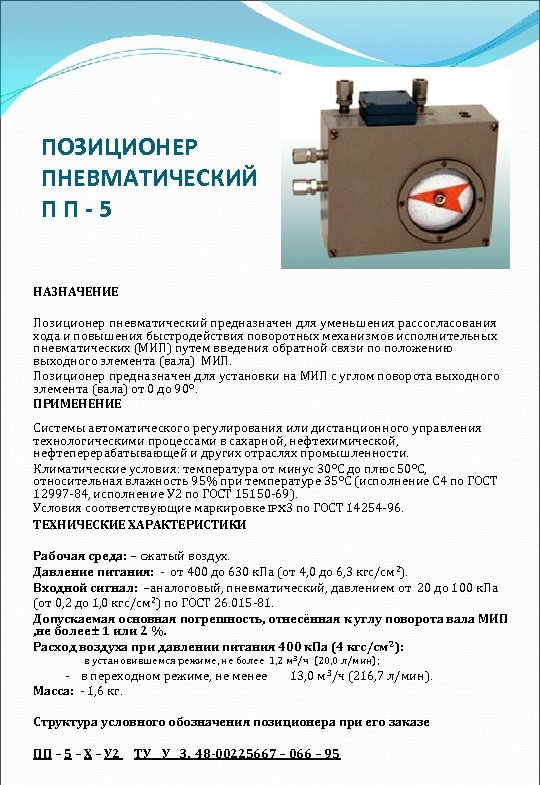

ПОЗИЦИОНЕР ПНЕВМАТИЧЕСКИЙ П П - 5 НАЗНАЧЕНИЕ Позиционер пневматический предназначен для уменьшения рассогласования хода и повышения быстродействия поворотных механизмов исполнительных пневматических (МИП) путем введения обратной связи по положению выходного элемента (вала) МИП. Позиционер предназначен для установки на МИП с углом поворота выходного элемента (вала) от 0 до 90. ПРИМЕНЕНИЕ Системы автоматического регулирования или дистанционного управления технологическими процессами в сахарной, нефтехимической, нефтеперерабатывающей и других отраслях промышленности. Климатические условия: температура от минус 30 С до плюс 50 С, относительная влажность 95% при температуре 35 С (исполнение С 4 по ГОСТ 12997 84, исполнение У 2 по ГОСТ 15150 69). Условия соответствующие маркировке IPX 3 по ГОСТ 14254 96. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая среда: – сжатый воздух. Давление питания: от 400 до 630 к. Па (от 4, 0 до 6, 3 кгс/см 2). Входной сигнал: –аналоговый, пневматический, давлением от 20 до 100 к. Па (от 0, 2 до 1, 0 кгс/см 2) по ГОСТ 26. 015 81. Допускаемая основная погрешность, отнесённая к углу поворота вала МИП , не более 1 или 2 %. Расход воздуха при давлении питания 400 к. Па (4 кгс/см 2): в установившемся режиме, не более 1, 2 м 3/ч (20, 0 л/мин); в переходном режиме, не менее 13, 0 м 3/ч (216, 7 л/мин). Масса: 1, 6 кг. Структура условного обозначения позиционера при его заказе ПП – 5 – Х – У 2 ТУ У 3. 48 -00225667 – 066 – 95
Позиционер пневматический ПП-5 с габаритными и присоединительными размерами

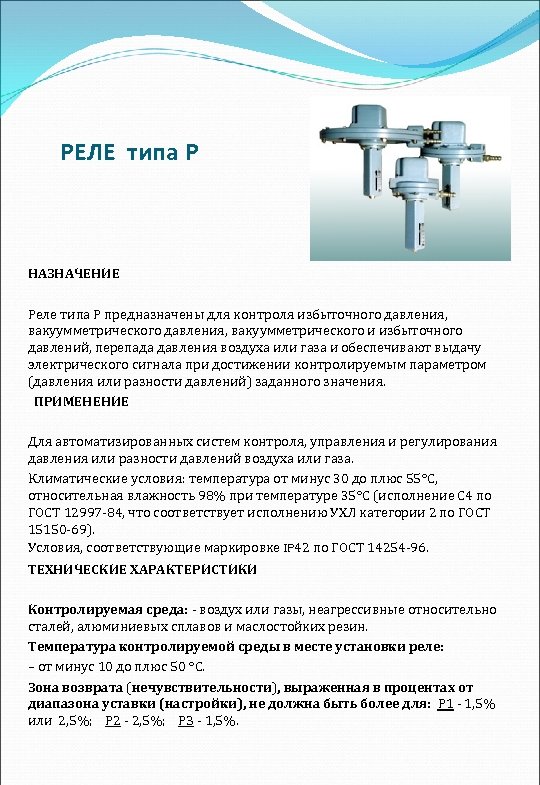

РЕЛЕ типа Р НАЗНАЧЕНИЕ Реле типа Р предназначены для контроля избыточного давления, вакуумметрического давления, вакуумметрического и избыточного давлений, перепада давления воздуха или газа и обеспечивают выдачу электрического сигнала при достижении контролируемым параметром (давления или разности давлений) заданного значения. ПРИМЕНЕНИЕ Для автоматизированных систем контроля, управления и регулирования давления или разности давлений воздуха или газа. Климатические условия: температура от минус 30 до плюс 55 С, относительная влажность 98% при температуре 35 С (исполнение С 4 по ГОСТ 12997 84, что соответствует исполнению УХЛ категории 2 по ГОСТ 15150 69). Условия, соответствующие маркировке IP 42 по ГОСТ 14254 96. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Контролируемая среда: воздух или газы, неагрессивные относительно сталей, алюминиевых сплавов и маслостойких резин. Температура контролируемой среды в месте установки реле: – от минус 10 до плюс 50 С. Зона возврата (нечувствительности), выраженная в процентах от диапазона уставки (настройки), не должна быть более для: Р 1 1, 5% или 2, 5%; Р 2 2, 5%; РЗ 1, 5%.

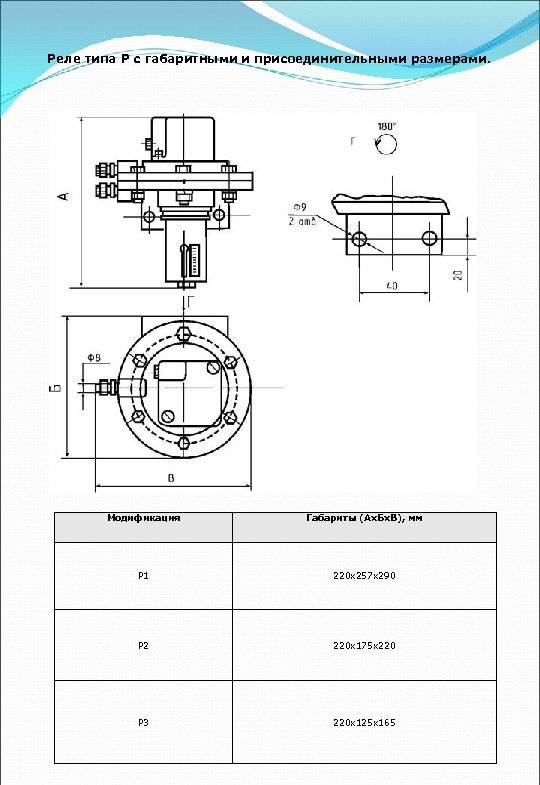

Реле типа Р с габаритными и присоединительными размерами. Модификация Габариты (Ах. Бх. В), мм Р 1 220 х257 х290 Р 2 220 х175 х220 Р 3 220 х125 х165

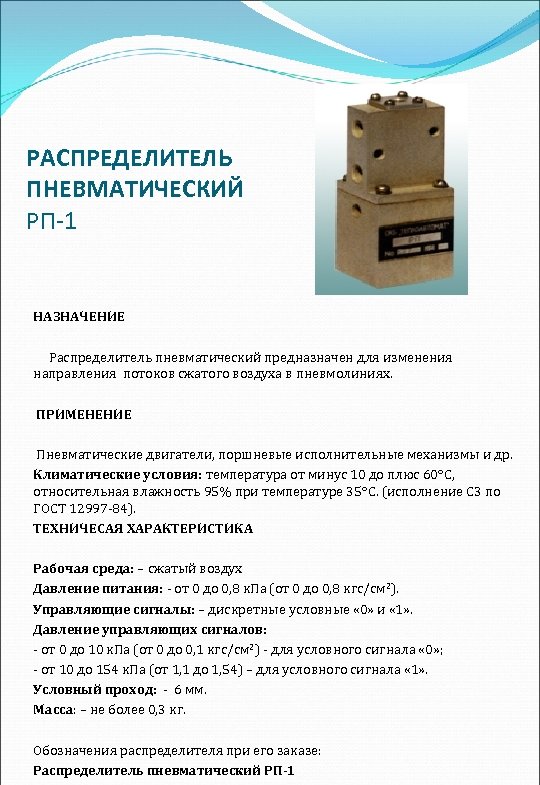

РАСПРЕДЕЛИТЕЛЬ ПНЕВМАТИЧЕСКИЙ РП-1 НАЗНАЧЕНИЕ Распределитель пневматический предназначен для изменения направления потоков сжатого воздуха в пневмолиниях. ПРИМЕНЕНИЕ Пневматические двигатели, поршневые исполнительные механизмы и др. Климатические условия: температура от минус 10 до плюс 60 С, относительная влажность 95% при температуре 35 С. (исполнение С 3 по ГОСТ 12997 84). ТЕХНИЧЕСАЯ ХАРАКТЕРИСТИКА Рабочая среда: – сжатый воздух Давление питания: от 0 до 0, 8 к. Па (от 0 до 0, 8 кгс/см 2). Управляющие сигналы: – дискретные условные « 0» и « 1» . Давление управляющих сигналов: от 0 до 10 к. Па (от 0 до 0, 1 кгс/см 2) для условного сигнала « 0» ; от 10 до 154 к. Па (от 1, 1 до 1, 54) – для условного сигнала « 1» . Условный проход: 6 мм. Масса: – не более 0, 3 кг. Обозначения распределителя при его заказе: Распределитель пневматический РП-1

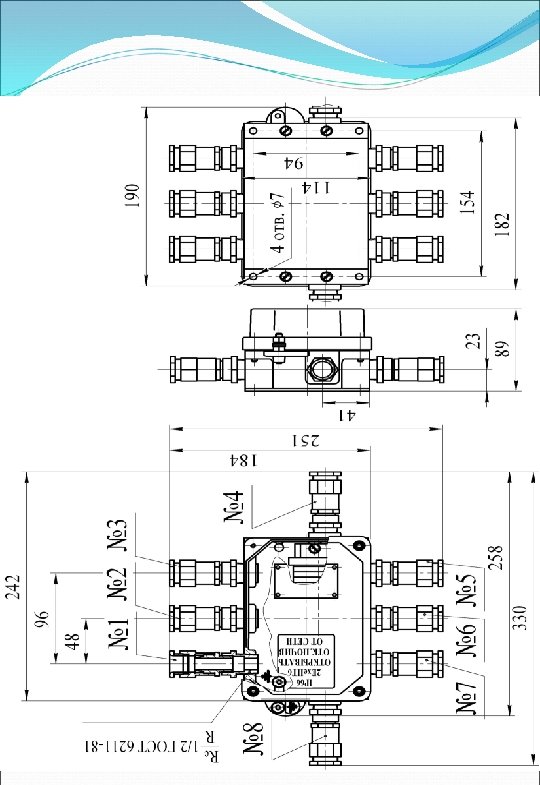

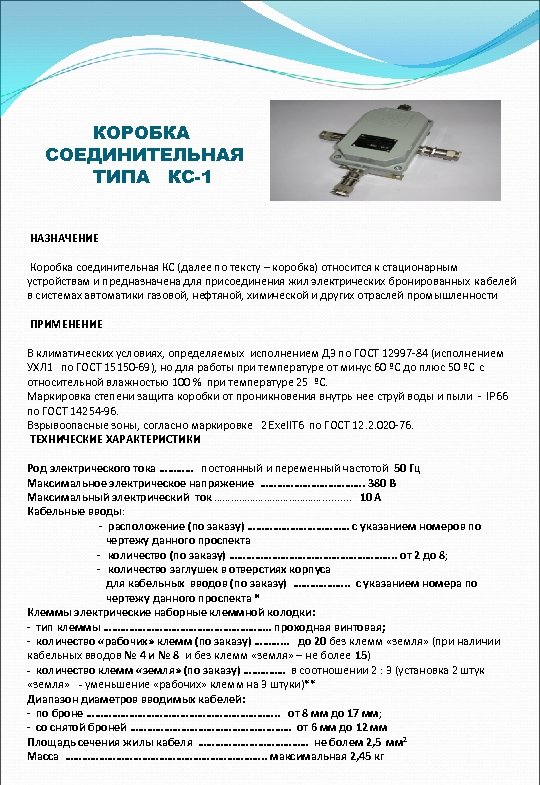

КОРОБКА СОЕДИНИТЕЛЬНАЯ ТИПА КС-1 НАЗНАЧЕНИЕ Коробка соединительная КС (далее по тексту – коробка) относится к стационарным устройствам и предназначена для присоединения жил электрических бронированных кабелей в системах автоматики газовой, нефтяной, химической и других отраслей промышленности ПРИМЕНЕНИЕ В климатических условиях, определяемых исполнением Д 3 по ГОСТ 12997 -84 (исполнением УХЛ 1 по ГОСТ 15150 -69), но для работы при температуре от минус 60 ºС до плюс 50 ºС с относительной влажностью 100 % при температуре 25 ºС. Маркировка степени защита коробки от проникновения внутрь нее струй воды и пыли - IP 66 по ГОСТ 14254 -96. Взрывоопасные зоны, согласно маркировке 2 Exе. IIT 6 по ГОСТ 12. 2. 020 -76. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Род электрического тока ………… постоянный и переменный частотой 50 Гц Максимальное электрическое напряжение ………………. 380 В Максимальный электрический ток …………………. . 10 А Кабельные вводы: - расположение (по заказу) ……………… с указанием номеров по чертежу данного проспекта - количество (по заказу) …………………………. . от 2 до 8; - количество заглушек в отверстиях корпуса для кабельных вводов (по заказу) ………………. . с указанием номера по чертежу данного проспекта * Клеммы электрические наборные клеммной колодки: - тип клеммы …………………………. . проходная винтовая; - количество «рабочих» клемм (по заказу) ………. . . до 20 без клемм «земля» (при наличии кабельных вводов № 4 и № 8 и без клемм «земля» – не более 15) - количество клемм «земля» (по заказу) …………… в соотношении 2 : 3 (установка 2 штук «земля» - уменьшение «рабочих» клемм на 3 штуки)** Диапазон диаметров вводимых кабелей: - по броне ……………………………. . от 8 мм до 17 мм; - со снятой броней ………………………… от 6 мм до 12 мм Площадь сечения жилы кабеля ………………… не болем 2, 5 мм 2 Масса ………………………………. . максимальная 2, 45 кг

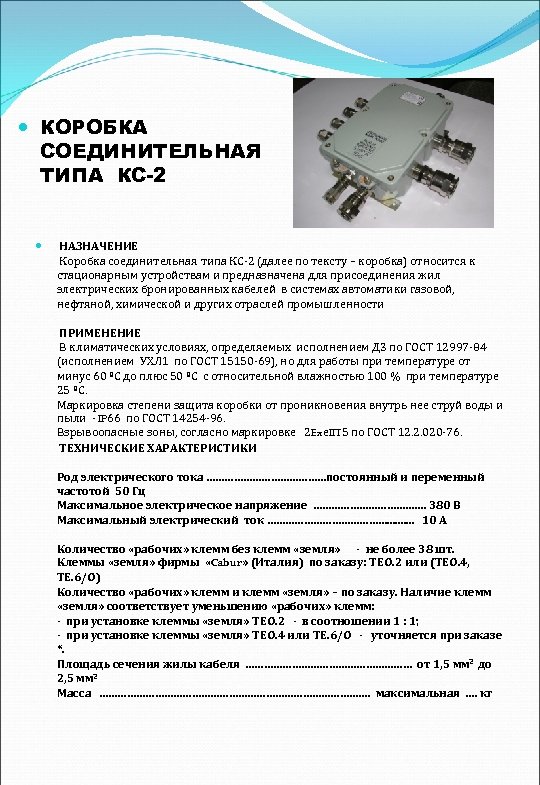

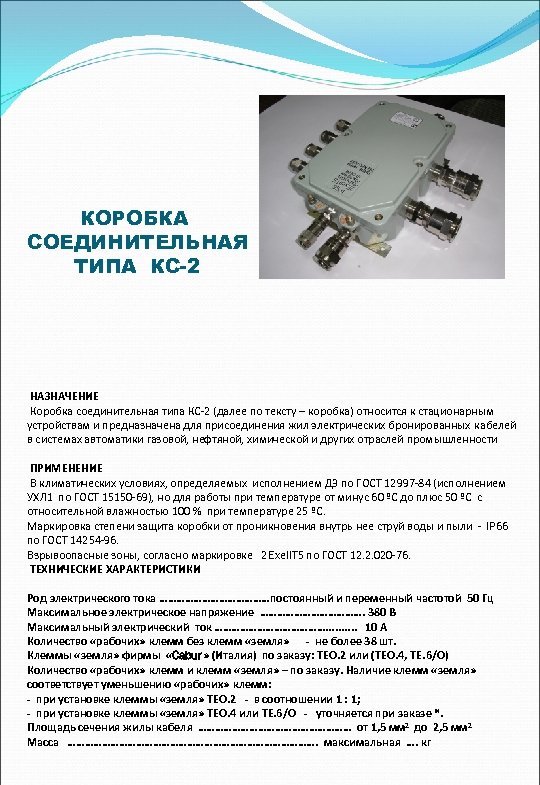

КОРОБКА СОЕДИНИТЕЛЬНАЯ ТИПА КС-2 НАЗНАЧЕНИЕ Коробка соединительная типа КС-2 (далее по тексту – коробка) относится к стационарным устройствам и предназначена для присоединения жил электрических бронированных кабелей в системах автоматики газовой, нефтяной, химической и других отраслей промышленности ПРИМЕНЕНИЕ В климатических условиях, определяемых исполнением Д 3 по ГОСТ 12997 -84 (исполнением УХЛ 1 по ГОСТ 15150 -69), но для работы при температуре от минус 60 ºС до плюс 50 ºС с относительной влажностью 100 % при температуре 25 ºС. Маркировка степени защита коробки от проникновения внутрь нее струй воды и пыли - IP 66 по ГОСТ 14254 -96. Взрывоопасные зоны, согласно маркировке 2 Exе. IIT 5 по ГОСТ 12. 2. 020 -76. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Род электрического тока …………………постоянный и переменный частотой 50 Гц Максимальное электрическое напряжение ………………. 380 В Максимальный электрический ток …………………. . 10 А Количество «рабочих» клемм без клемм «земля» - не более 38 шт. Клеммы «земля» фирмы «Cabur» (Италия) по заказу: ТЕО. 2 или (ТЕО. 4, ТЕ. 6/О) Количество «рабочих» клемм и клемм «земля» – по заказу. Наличие клемм «земля» соответствует уменьшению «рабочих» клемм: - при установке клеммы «земля» ТЕО. 2 - в соотношении 1 : 1; - при установке клеммы «земля» ТЕО. 4 или ТЕ. 6/О - уточняется при заказе *. Площадь сечения жилы кабеля ……………………… от 1, 5 мм 2 до 2, 5 мм 2 Масса ………………………………………. максимальная …. кг

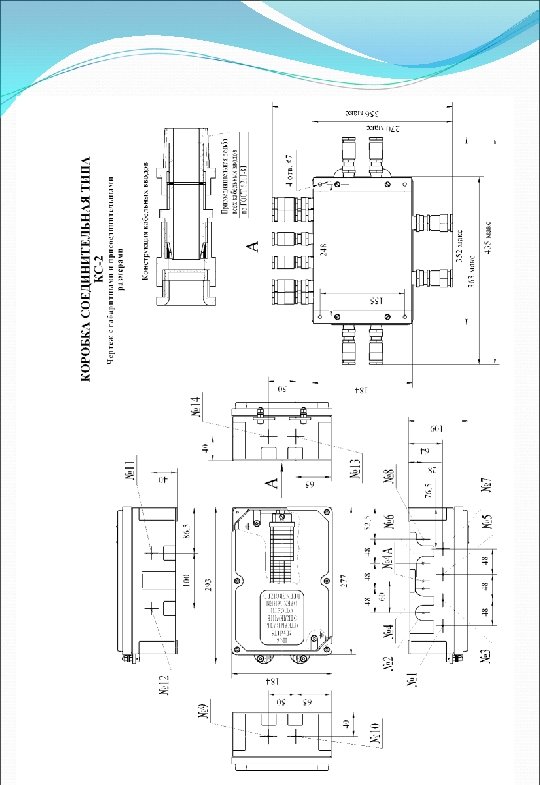

КОРОБКА СОЕДИНИТЕЛЬНАЯ ТИПА КС-2 НАЗНАЧЕНИЕ Коробка соединительная типа КС 2 (далее по тексту – коробка) относится к стационарным устройствам и предназначена для присоединения жил электрических бронированных кабелей в системах автоматики газовой, нефтяной, химической и других отраслей промышленности ПРИМЕНЕНИЕ В климатических условиях, определяемых исполнением Д 3 по ГОСТ 12997 84 (исполнением УХЛ 1 по ГОСТ 15150 69), но для работы при температуре от минус 60 ºС до плюс 50 ºС с относительной влажностью 100 % при температуре 25 ºС. Маркировка степени защита коробки от проникновения внутрь нее струй воды и пыли IP 66 по ГОСТ 14254 96. Взрывоопасные зоны, согласно маркировке 2 Exе. IIT 5 по ГОСТ 12. 2. 020 76. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Род электрического тока …………………постоянный и переменный частотой 50 Гц Максимальное электрическое напряжение ………………. 380 В Максимальный электрический ток …………………. . 10 А Количество «рабочих» клемм без клемм «земля» - не более 38 шт. Клеммы «земля» фирмы «Cabur» (Италия) по заказу: ТЕО. 2 или (ТЕО. 4, ТЕ. 6/О) Количество «рабочих» клемм и клемм «земля» – по заказу. Наличие клемм «земля» соответствует уменьшению «рабочих» клемм: - при установке клеммы «земля» ТЕО. 2 - в соотношении 1 : 1; - при установке клеммы «земля» ТЕО. 4 или ТЕ. 6/О - уточняется при заказе *. Площадь сечения жилы кабеля ……………………… от 1, 5 мм 2 до 2, 5 мм 2 Масса ………………………………………. максимальная …. кг

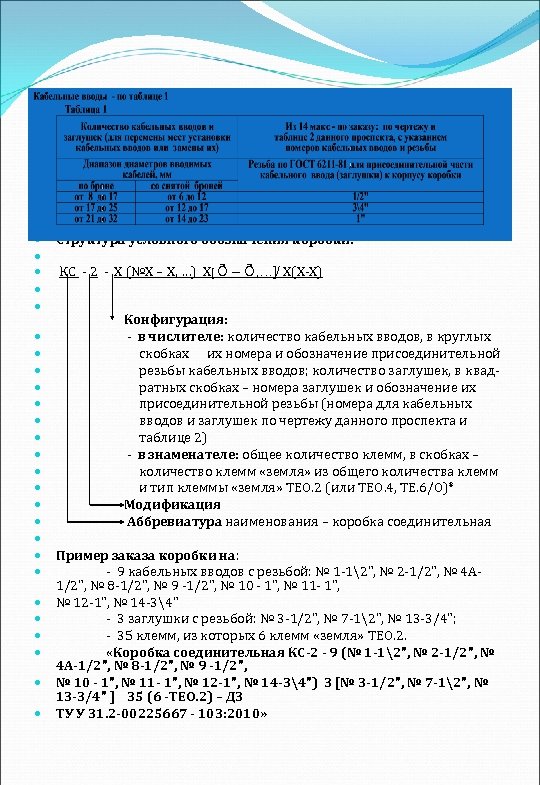

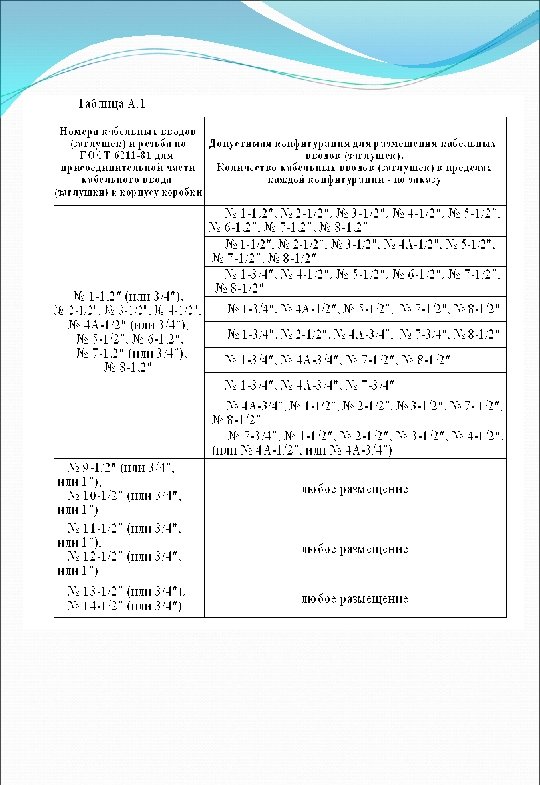

Структура условного обозначения коробки: КС 2 Х (№Х – Х, …) Х[ Õ – Õ, …]/ Х(Х Х) Конфигурация: в числителе: количество кабельных вводов, в круглых скобках их номера и обозначение присоединительной резьбы кабельных вводов; количество заглушек, в квад ратных скобках – номера заглушек и обозначение их присоединительной резьбы (номера для кабельных вводов и заглушек по чертежу данного проспекта и таблице 2) в знаменателе: общее количество клемм, в скобках – количество клемм «земля» из общего количества клемм и тип клеммы «земля» ТЕО. 2 (или ТЕО. 4, ТЕ. 6/О)* Модификация Аббревиатура наименования – коробка соединительная Пример заказа коробки на: 9 кабельных вводов с резьбой: № 1 12", № 2 1/2", № 4 А 1/2", № 8 1/2", № 9 1/2", № 10 1", № 11 1", № 12 1", № 14 34" 3 заглушки с резьбой: № 3 1/2", № 7 12", № 13 3/4"; 35 клемм, из которых 6 клемм «земля» ТЕО. 2. «Коробка соединительная КС-2 - 9 (№ 1 -12", № 2 -1/2", № 4 А-1/2", № 8 -1/2", № 9 -1/2", № 10 - 1", № 11 - 1", № 12 -1", № 14 -34") 3 [№ 3 -1/2", № 7 -12", № 13 -3/4" ] 35 (6 -ТЕО. 2) – Д 3 ТУ У 31. 2 -00225667 - 103: 2010»
Гасители колебаний (демпферы) гидравлические типа НЦ-1100 НАЗНАЧЕНИЕ Гасители колебаний НЦ 1100 (аналог 45. 30. 045) предназначены для подвижного состава железнодорожного транспорта. Эти депферы ограничивают вертикальное движение между буксой и рамой тележки, в особенности удары тележки о буксу, и что еще важнее – перекос рамы относительно осей, а также ограничивают вертикальное движение, такое как перекос, между корпусом вагона и рамой тележки. ПРИМЕНЕНИЕ Гасители колебаний НЦ 1100 (аналог 45. 30. 045) предназначены для подвижного состава железнодорожного транспорта. Применяется в пассажирских, почтовых, багажных вагонах, вагонах ресторанах, вагонах электростанциях локомотивной тяги, вагонах электропоездов и дизель поездов, электровозов ВЛ 80, тепловозов ТГ 16, ТЭМ 7, ТГМ 6, ТГМ 14. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Ход поршня, мм - 90. Диаметр штока, мм 48. Диаметр цилиндра, мм 68. Диаметр наружный, мм 120. Параметр опоры гасителя, Нс/см 100… 1100. Рабочая жидкость/масло МВП или АМГ 10/, л 0, 9. Масса, кг 19. Структура условного обозначения блока при его заказе: НЦ 1100 Параметр опоры гасителя. Наклонное положение(наклон к горизонтали более 30˚).

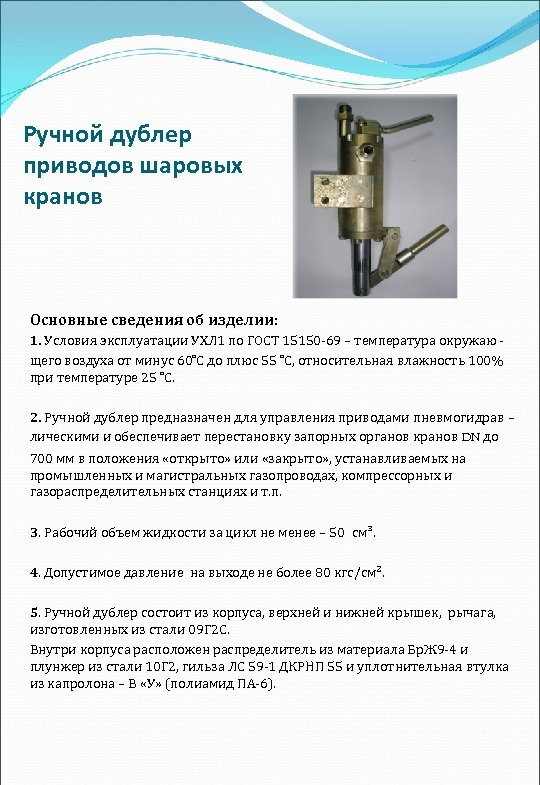

Ручной дублер приводов шаровых кранов Основные сведения об изделии: 1. Условия эксплуатации УХЛ 1 по ГОСТ 15150 69 – температура окружаю щего воздуха от минус 60˚С до плюс 55 ˚С, относительная влажность 100% при температуре 25 ˚С. 2. Ручной дублер предназначен для управления приводами пневмогидрав – лическими и обеспечивает перестановку запорных органов кранов DN до 700 мм в положения «открыто» или «закрыто» , устанавливаемых на промышленных и магистральных газопроводах, компрессорных и газораспределительных станциях и т. п. 3. Рабочий объем жидкости за цикл не менее – 50 см³. 4. Допустимое давление на выходе не более 80 кгс/см². 5. Ручной дублер состоит из корпуса, верхней и нижней крышек, рычага, изготовленных из стали 09 Г 2 С. Внутри корпуса расположен распределитель из материала Бр. Ж 9 4 и плунжер из стали 10 Г 2, гильза ЛС 59 1 ДКРНП 55 и уплотнительная втулка из капролона – В «У» (полиамид ПА 6).

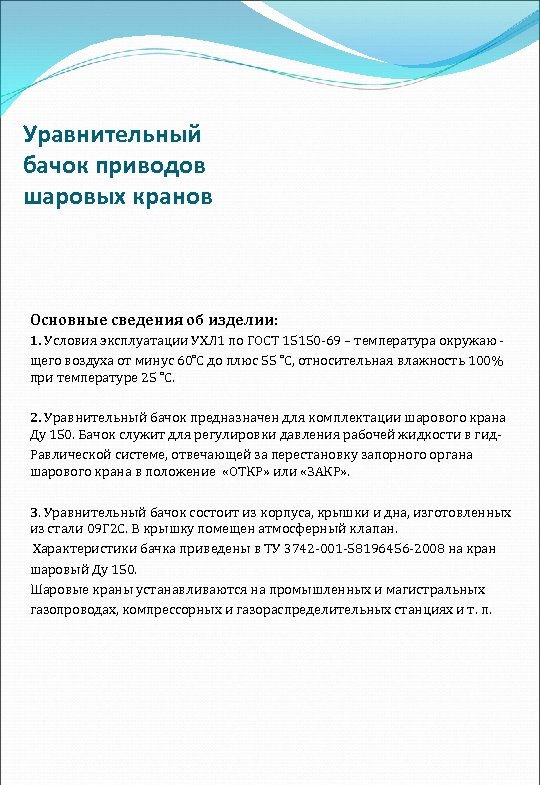

Уравнительный бачок приводов шаровых кранов Основные сведения об изделии: 1. Условия эксплуатации УХЛ 1 по ГОСТ 15150 69 – температура окружаю щего воздуха от минус 60˚С до плюс 55 ˚С, относительная влажность 100% при температуре 25 ˚С. 2. Уравнительный бачок предназначен для комплектации шарового крана Ду 150. Бачок служит для регулировки давления рабочей жидкости в гид Равлической системе, отвечающей за перестановку запорного органа шарового крана в положение «ОТКР» или «ЗАКР» . 3. Уравнительный бачок состоит из корпуса, крышки и дна, изготовленных из стали 09 Г 2 С. В крышку помещен атмосферный клапан. Характеристики бачка приведены в ТУ 3742 001 58196456 2008 на кран шаровый Ду 150. Шаровые краны устанавливаются на промышленных и магистральных газопроводах, компрессорных и газораспределительных станциях и т. п.

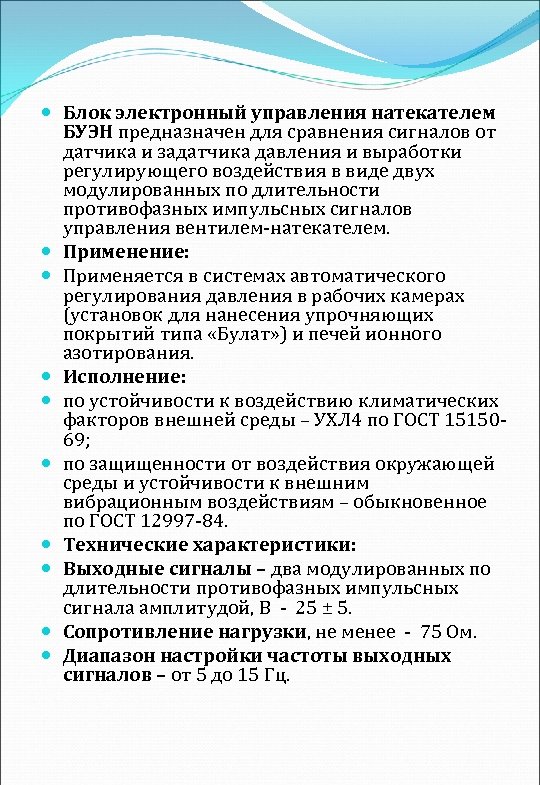

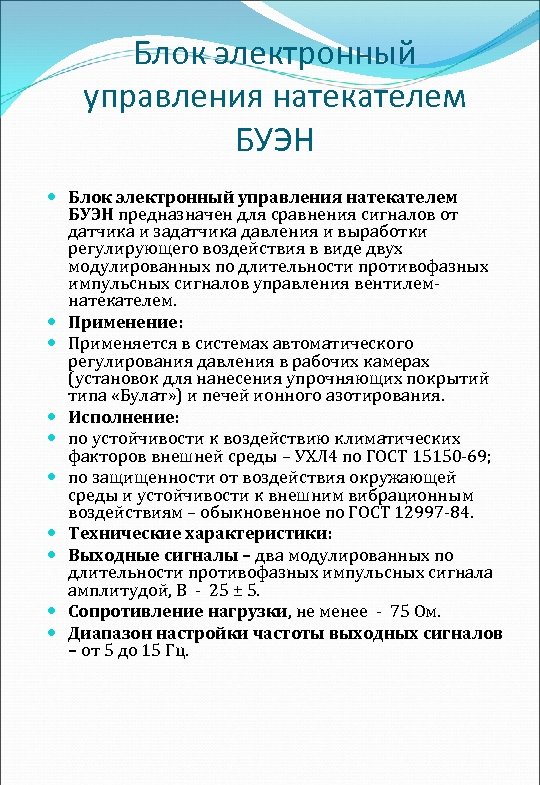

Блок электронный управления натекателем БУЭН предназначен для сравнения сигналов от датчика и задатчика давления и выработки регулирующего воздействия в виде двух модулированных по длительности противофазных импульсных сигналов управления вентилем натекателем. Применение: Применяется в системах автоматического регулирования давления в рабочих камерах (установок для нанесения упрочняющих покрытий типа «Булат» ) и печей ионного азотирования. Исполнение: по устойчивости к воздействию климатических факторов внешней среды – УХЛ 4 по ГОСТ 15150 69; по защищенности от воздействия окружающей среды и устойчивости к внешним вибрационным воздействиям – обыкновенное по ГОСТ 12997 84. Технические характеристики: Выходные сигналы – два модулированных по длительности противофазных импульсных сигнала амплитудой, В 25 ± 5. Сопротивление нагрузки, не менее 75 Ом. Диапазон настройки частоты выходных сигналов – от 5 до 15 Гц.
Блок электронный управления натекателем БУЭН предназначен для сравнения сигналов от датчика и задатчика давления и выработки регулирующего воздействия в виде двух модулированных по длительности противофазных импульсных сигналов управления вентилем натекателем. Применение: Применяется в системах автоматического регулирования давления в рабочих камерах (установок для нанесения упрочняющих покрытий типа «Булат» ) и печей ионного азотирования. Исполнение: по устойчивости к воздействию климатических факторов внешней среды – УХЛ 4 по ГОСТ 15150 69; по защищенности от воздействия окружающей среды и устойчивости к внешним вибрационным воздействиям – обыкновенное по ГОСТ 12997 84. Технические характеристики: Выходные сигналы – два модулированных по длительности противофазных импульсных сигнала амплитудой, В 25 ± 5. Сопротивление нагрузки, не менее 75 Ом. Диапазон настройки частоты выходных сигналов – от 5 до 15 Гц.

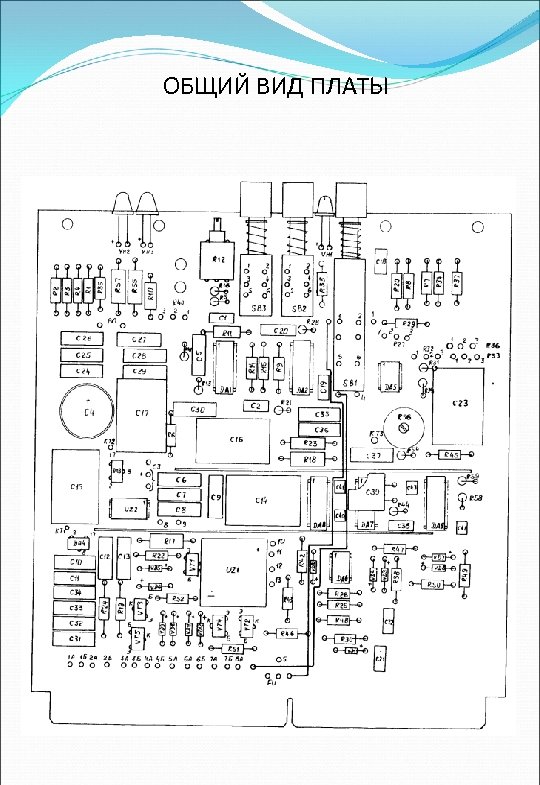

ОБЩИЙ ВИД ПЛАТЫ

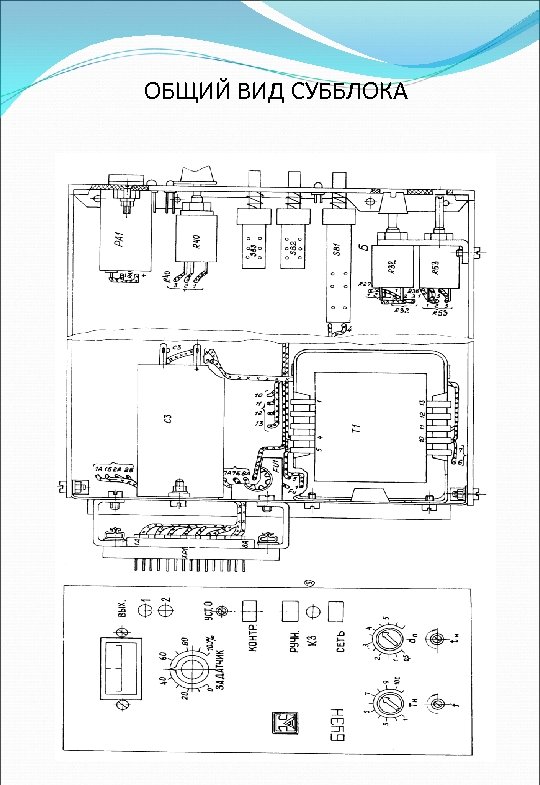

ОБЩИЙ ВИД СУББЛОКА
Пневмогидропривод шарового крана DN 150 Пневмогидравлический привод (ПГП) , производства ПАО «НПП ТЕПЛОАВТОМАТ» , применяется для управления краном шаровым DN 150 PN 16, 0 МПа, который устанавливается на пунктах сбора и подготовки газа, на компрессорных и газораспределительных станциях в качестве запорного устройства, предназначенного для периодического перекрытия участков газопровода при эксплуатации, профилактических осмотрах, текущих ремонтах, а также аварийных ситуациях. Эксплуатация ПГП предусматривается при температуре окружающего воздуха от минус 60 °С до плюс 55 °С. • ПГП КОМПЛЕКТУЕТСЯ: 1. Блоком управления кранами типа БУК производства ПАО «НПП ТЕПЛОАВТОМАТ» : управляющий электрический сигнал постоянного тока напряжением 24 В или 110 В, или 220 В и местным (ручным) управлением; потребляемая электромагнитом мощность не более 20 Вт; в блок встроена сигнализация (герконы) конечных положений крана, обеспечивающий дистанционную электрическую сигнализацию о конечном положении затвора «открыто» или «закрыто» . 2. Ручным дублером (насосом гидравлическим типа НГ 1) производства ПАО «НПП ТЕПЛОАВТОМАТ» : рабочий объем жидкости за цикл не менее 50 см³; допустимое давление на выходе насоса 80 кгс/см² 3. Уравнительным бачком. 4. Местная (указатель) сигнализация о конечном положении затвора «открыто» или «закрыто» , дублирующая электрическую.

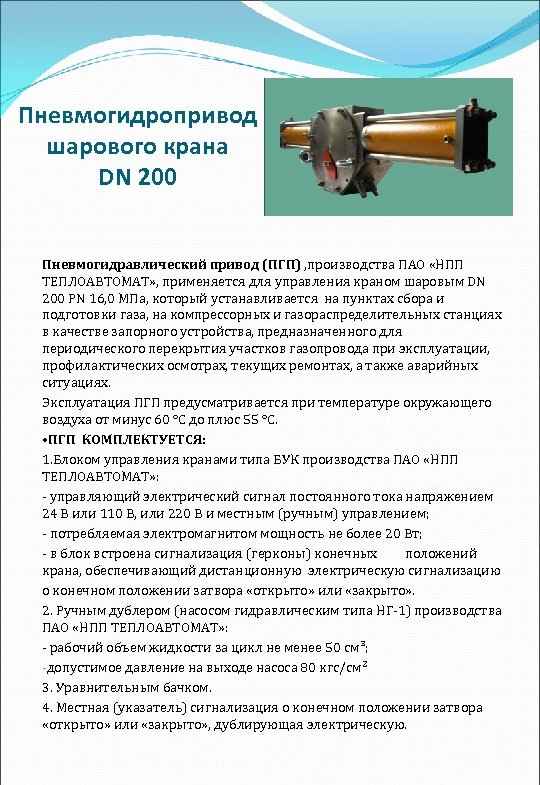

Пневмогидропривод шарового крана DN 200 Пневмогидравлический привод (ПГП) , производства ПАО «НПП ТЕПЛОАВТОМАТ» , применяется для управления краном шаровым DN 200 PN 16, 0 МПа, который устанавливается на пунктах сбора и подготовки газа, на компрессорных и газораспределительных станциях в качестве запорного устройства, предназначенного для периодического перекрытия участков газопровода при эксплуатации, профилактических осмотрах, текущих ремонтах, а также аварийных ситуациях. Эксплуатация ПГП предусматривается при температуре окружающего воздуха от минус 60 °С до плюс 55 °С. • ПГП КОМПЛЕКТУЕТСЯ: 1. Блоком управления кранами типа БУК производства ПАО «НПП ТЕПЛОАВТОМАТ» : управляющий электрический сигнал постоянного тока напряжением 24 В или 110 В, или 220 В и местным (ручным) управлением; потребляемая электромагнитом мощность не более 20 Вт; в блок встроена сигнализация (герконы) конечных положений крана, обеспечивающий дистанционную электрическую сигнализацию о конечном положении затвора «открыто» или «закрыто» . 2. Ручным дублером (насосом гидравлическим типа НГ 1) производства ПАО «НПП ТЕПЛОАВТОМАТ» : рабочий объем жидкости за цикл не менее 50 см³; допустимое давление на выходе насоса 80 кгс/см² 3. Уравнительным бачком. 4. Местная (указатель) сигнализация о конечном положении затвора «открыто» или «закрыто» , дублирующая электрическую.
Газорегуляторные пункты шкафные

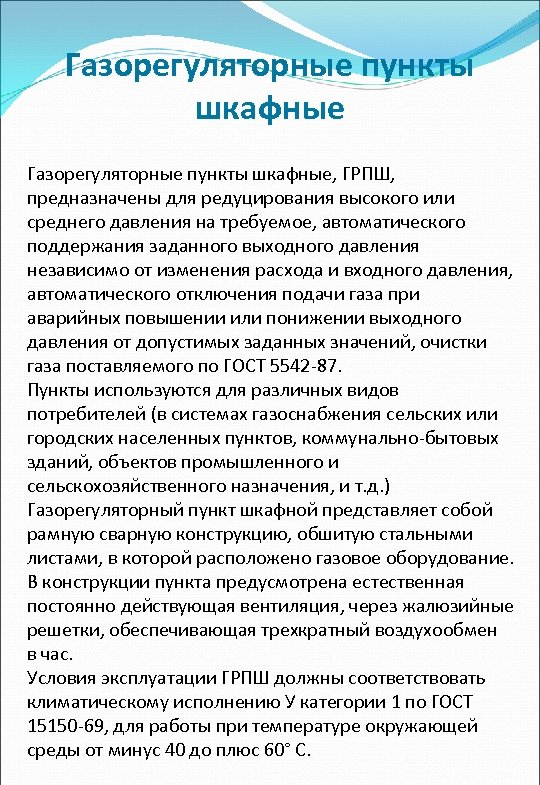

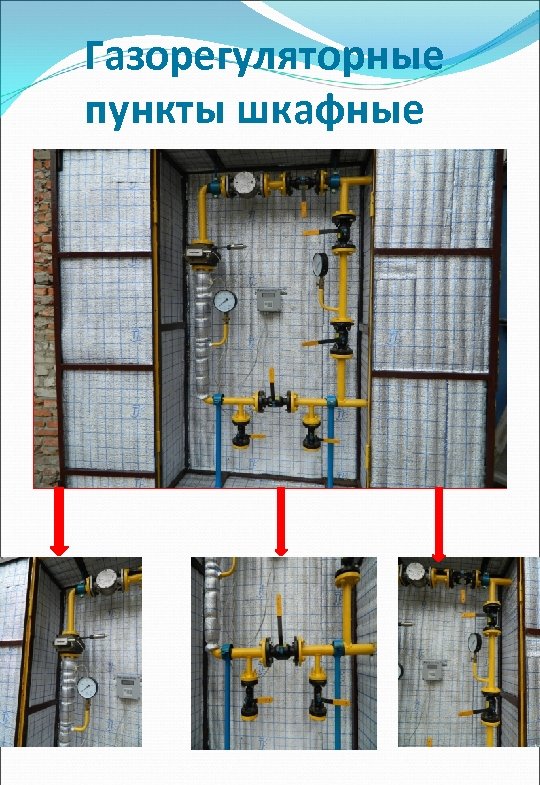

Газорегуляторные пункты шкафные, ГРПШ, предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого по ГОСТ 5542 -87. Пункты используются для различных видов потребителей (в системах газоснабжения сельских или городских населенных пунктов, коммунально-бытовых зданий, объектов промышленного и сельскохозяйственного назначения, и т. д. ) Газорегуляторный пункт шкафной представляет собой рамную сварную конструкцию, обшитую стальными листами, в которой расположено газовое оборудование. В конструкции пункта предусмотрена естественная постоянно действующая вентиляция, через жалюзийные решетки, обеспечивающая трехкратный воздухообмен в час. Условия эксплуатации ГРПШ должны соответствовать климатическому исполнению У категории 1 по ГОСТ 15150 -69, для работы при температуре окружающей среды от минус 40 до плюс 60° С.

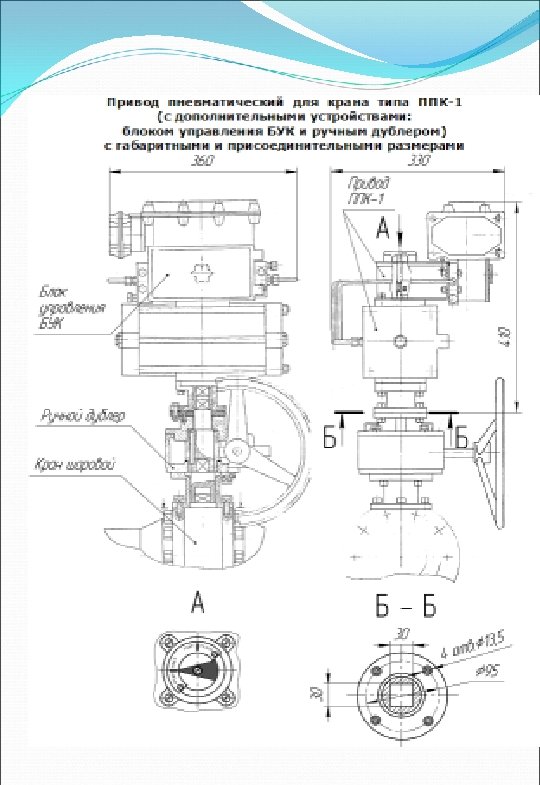

ПРИВОД ПНЕВМАТИЧЕСКИЙ ДЛЯ КРАНА ТИПА ППК-1 НАЗНАЧЕНИЕ Привод пневматический для крана ППК 1 предназначен для дистанционного или местного (ручного) управления поворотом двухпозиционных запорных органов, в частности поворотных шаровых кранов Ду 80 мм, 100 мм, и 150 мм Ру 8 МПа (80 кгс/ см 2). ПРИМЕНЕНИЕ Сфера и отрасль применения привода магистральные газопроводы, компрессорные станции, пункты сбора и подготовки газа и технологические линии газоперерабатывающих заводов, оснащение технологических процессов в химической, нефтеперерабатывающей и других отраслях промышленности. Климатические условия: – температура от минус 40 С до плюс 50 С; – относительная влажность 100% при температуре 20 С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая среда – неагрессивный природный газ или сжатый воздух, очищенные и осушенные. Давление рабочей среды, МПа (кгс/см 2): – минимальное 0, 25 (2, 50); – максимальное 1 (10). Угол поворота выходного вала привода – 90 5. Давление страгивания ненагруженного привода, МПа (кгс/см 2) – не более 0, 1 (1, 0). Крутящий момент на выходном валу приводов, Н • м (к. Г • м): – 250 (25) при давлении 0, 45 МПа (4, 50 кгс/см 2); – 300 (30) при давлении 0, 55 МПа (5, 50 кгс/см 2). Время полного поворота выходного вала ненагруженного привода при давлении рабочей среды 0, 6 МПа (6, 0 кгс/см 2), с – не более 5. Количество циклов поворотов (средний ресурс) – не менее 4 • 10 3. Рабочее положение в пространстве – вертикально ориентированным выходным валом привода. Полный средний срок службы – не менее 10 лет. Привод снабжен дополнительным устройством: Взрывозащищенным электропневматическим блоком управления БУК с входным сигналом: – дистанционный электрический постоянного тока: 24 В, или 100 В, или 220 В; – местный (ручной), усилием не более 60 Н (6 кгс). Масса – не более 35 кг. Привод может снабжаться ручным дублером.
