ПТЭ, инструкции и безопасность движения Движение поездов при полуавтоматической блокировке. 29. 08. 2014 1
Содержание презентации 1. Общие принципы движения поездов при полуавтоматической блокировке. 2. Отправление поезда: А. в случае перекрытия выходного сигнала. Б. когда голова поезда находится за выходным сигналом с запрещающим показанием. В. Отправление поездов по групповым сигналам. 3. Движение поездов с толкачом. 4. Движение хозяйственных поездов. 2
Общие принципы движения поездов при полуавтоматической блокировке. 3

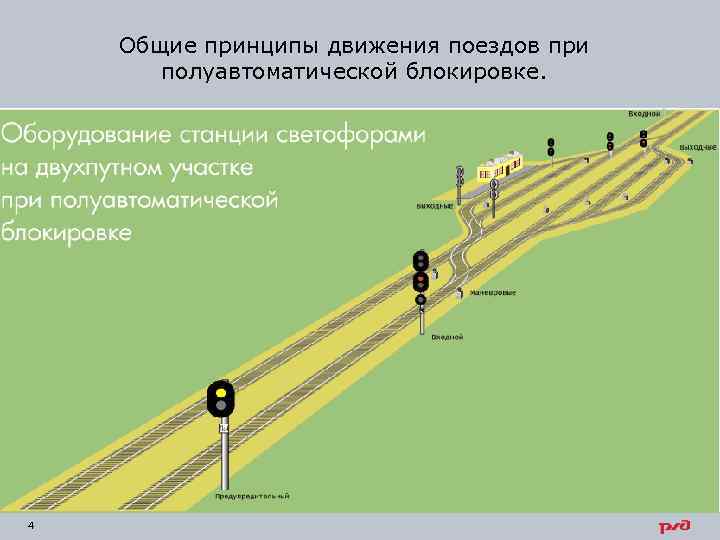

Общие принципы движения поездов при полуавтоматической блокировке. 4

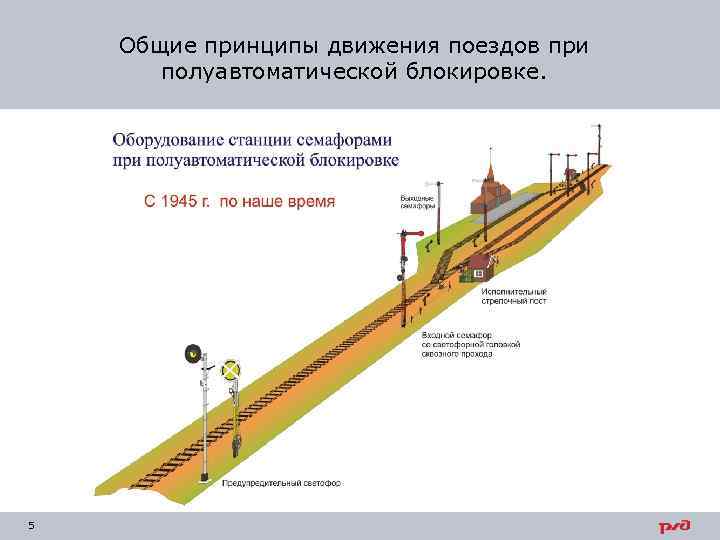

Общие принципы движения поездов при полуавтоматической блокировке. 5
Общие принципы движения поездов при полуавтоматической блокировке. Полуавтоматическая блокировка (ПАБ) относится к перегонным устройствам и служит для регулирования движения поездов на однопутных и двухпутных линиях железных дорог. При ПАБ управление сигналами осуществляется частично вручную работниками службы перевозок, а частично автоматически от воздействия движущегося поезда на путевые приборы и рельсовые цепи. Ограждаемым (блокируемым) отрезком пути при полуавтоматической блокировке является межстанционный (между раздельными пунктами) или межпостовой перегон (часть перегона между станцией и блок-постом). Право на занятие поездом межстанционного или межпостового перегона при ПАБ появляется при разрешающем показании выходного или проходного сигнала. При ПАБ наиболее часто применяются светофоры с двузначной сигнализацией: красный огонь, запрещающий движение, и зеленый огонь, разрешающий. Устройства ПАБ не допускают открытия выходного или проходного сигнала до освобождения ограждаемого ими межстанционного или межпостового перегона, а на однопутных перегонах после открытия на станции выходного светофора исключается возможность отправления поезда с соседней станции во встречном направлении. 6
Общие принципы движения поездов при полуавтоматической блокировке. согласие ДСП убеждается о прибытии поезда в полном составе ДСП открывает выходной сигнал 7 Убедившись Сигнал от Нажимает нажимает кнопку контрольных кнопку дача прибытия устройств согласия прибытия поезда на станцию ДСП открывает входной сигнал
