Псковский государственный университет Тема дипломного проекта: «Создание лабораторного стенда для исследования дешифратора» Петров Александр Владимирович Исаков Андрей Николаевич Дипломник: Руководитель:

Цель и задачи дипломного проекта 2/12 Цель: создание лабораторного стенда для исследования дешифратора Задачи: изучение логического элемента и выбор микросхемы разработка логической схемы лабораторного стенда разработка принципиальной схемы лабораторного стенда монтаж и наладка печатной платы лабораторного стенда подготовка материалов для разработки методических указаний экономический расчёт создания лабораторного стенда охрана труда и техника безопасности

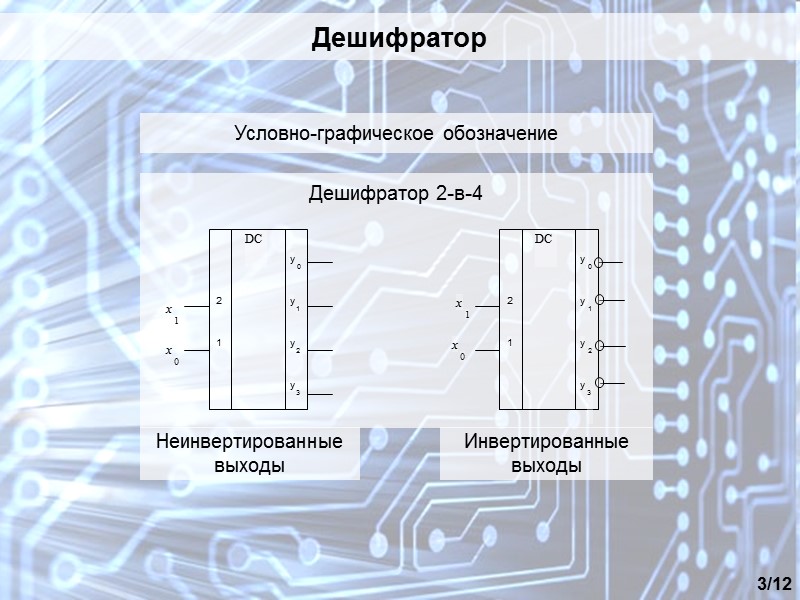

Дешифратор 3/12 Дешифратор 2-в-4 Условно-графическое обозначение Неинвертированные выходы Инвертированные выходы

Схемы замещения дешифратора 4/12 НЕ, ИЛИ НЕ, И НЕ, ИЛИ-НЕ Функциональное обозначение полученных структур приведено на рис. 1.2 ( слева - для дешифратора с активной единицей выхода, справа - с активным нулем выхода), где обозначено: НЕ, И-НЕ

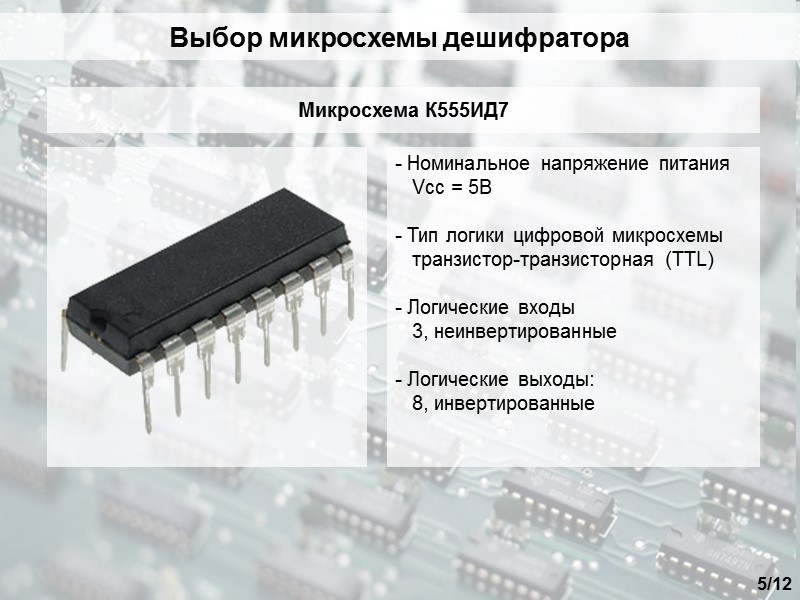

Выбор микросхемы дешифратора 5/12 - Номинальное напряжение питания Vcc = 5В - Тип логики цифровой микросхемы транзистор-транзисторная (TTL) - Логические входы 3, неинвертированные - Логические выходы: 8, инвертированные Микросхема К555ИД7

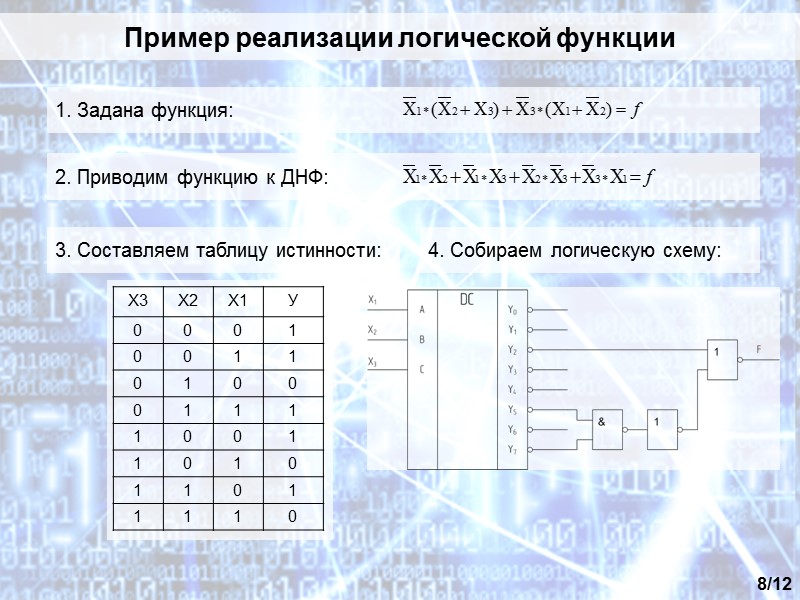

Пример реализации логической функции 8/12 1. Задана функция: 2. Приводим функцию к ДНФ: 3. Составляем таблицу истинности: 4. Собираем логическую схему:

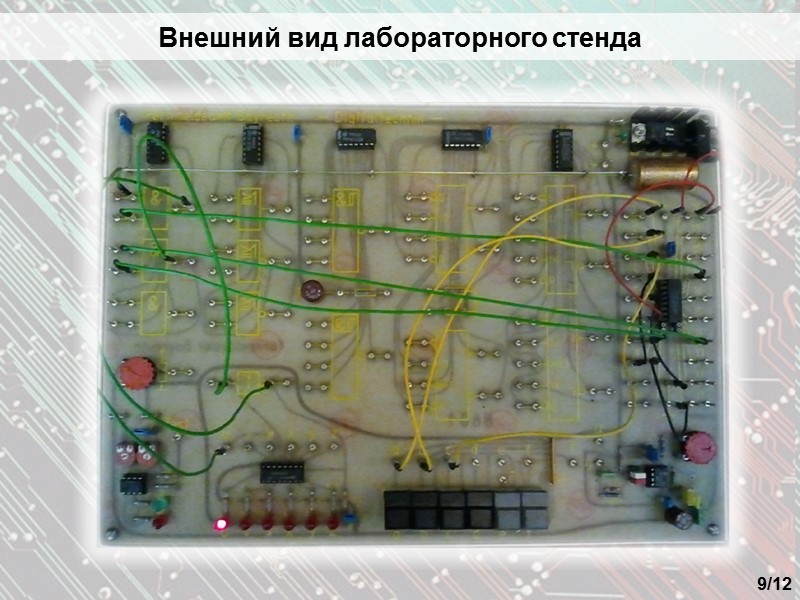

Внешний вид лабораторного стенда 9/12

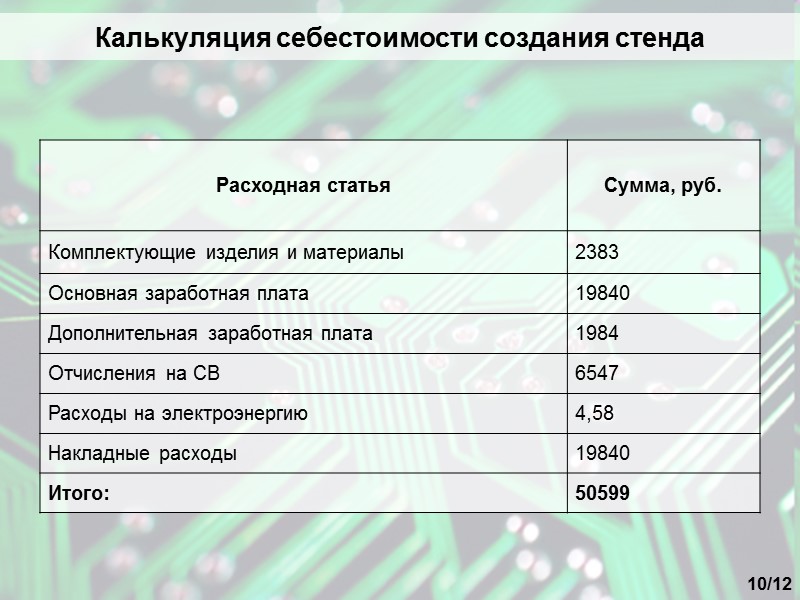

Калькуляция себестоимости создания стенда 10/12

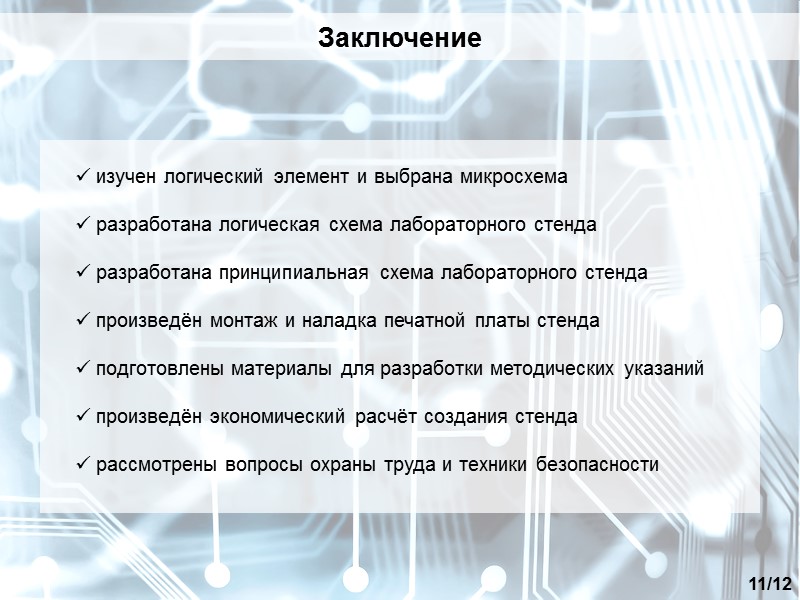

Заключение 11/12 изучен логический элемент и выбрана микросхема разработана логическая схема лабораторного стенда разработана принципиальная схема лабораторного стенда произведён монтаж и наладка печатной платы стенда подготовлены материалы для разработки методических указаний произведён экономический расчёт создания стенда рассмотрены вопросы охраны труда и техники безопасности
