Прямая засечка Засечкой называется метод определения координат отдельной

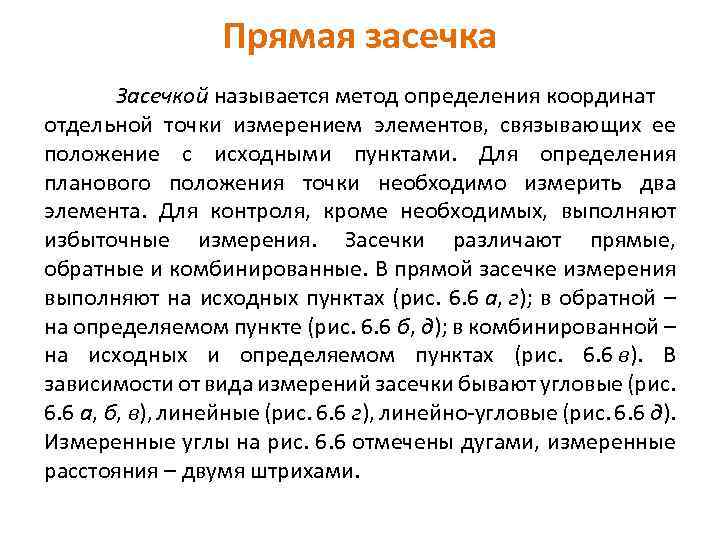

Прямая засечка Засечкой называется метод определения координат отдельной точки измерением элементов, связывающих ее положение с исходными пунктами. Для определения планового положения точки необходимо измерить два элемента. Для контроля, кроме необходимых, выполняют избыточные измерения. Засечки различают прямые, обратные и комбинированные. В прямой засечке измерения выполняют на исходных пунктах (рис. 6. 6 a, г); в обратной – на определяемом пункте (рис. 6. 6 б, д); в комбинированной – на исходных и определяемом пунктах (рис. 6. 6 в). В зависимости от вида измерений засечки бывают угловые (рис. 6. 6 a, б, в), линейные (рис. 6. 6 г), линейно-угловые (рис. 6. 6 д). Измеренные углы на рис. 6. 6 отмечены дугами, измеренные расстояния – двумя штрихами.

Прямая засечка

Прямая засечка

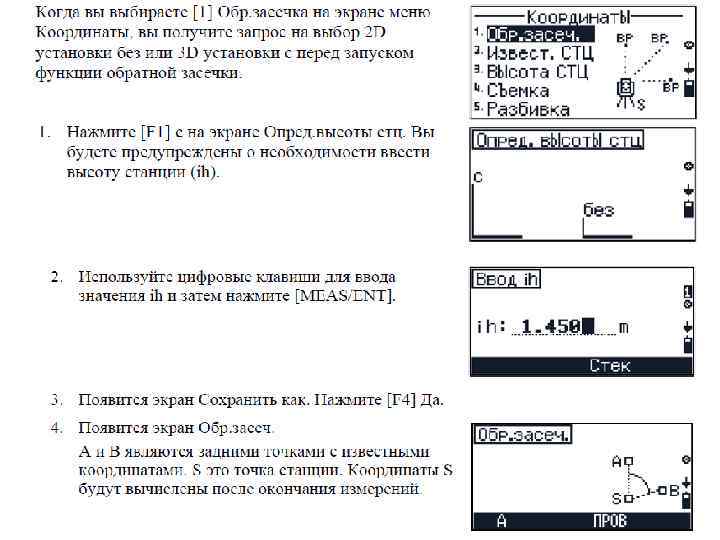

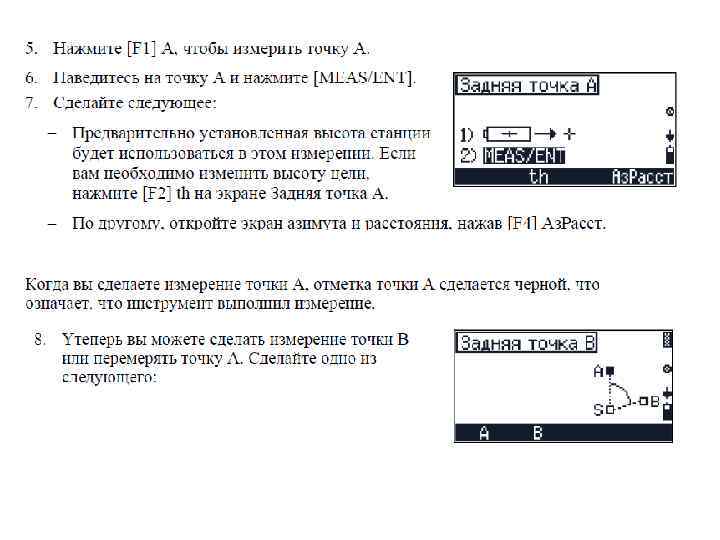

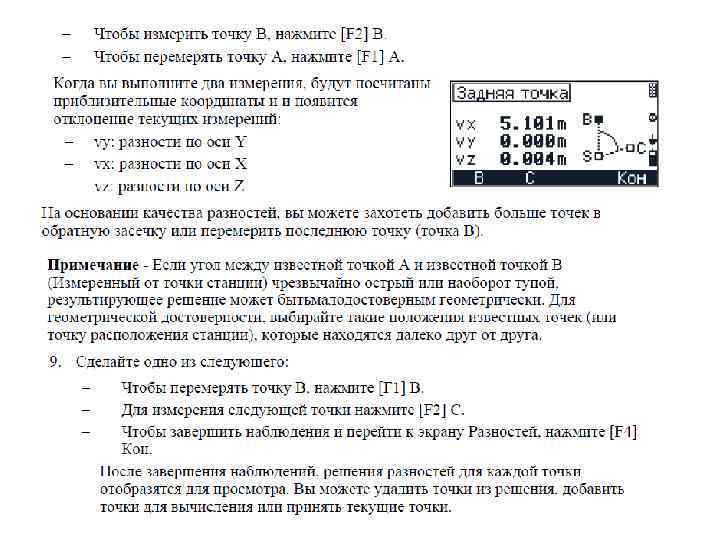

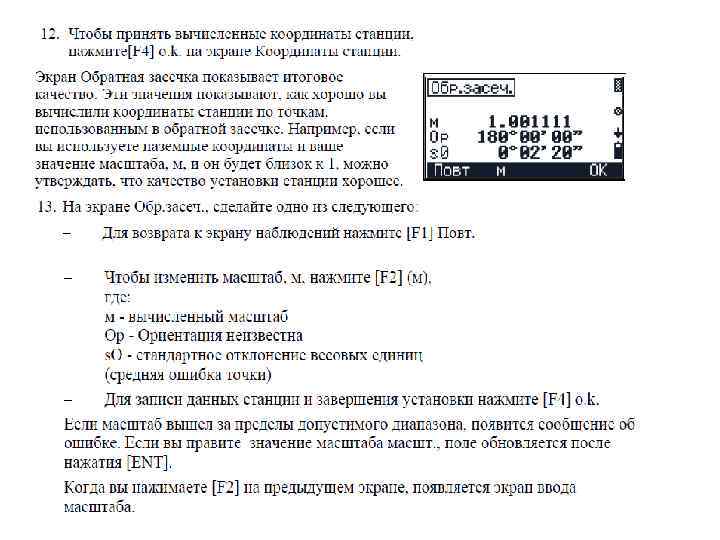

Обратная засечка

Обратная засечка

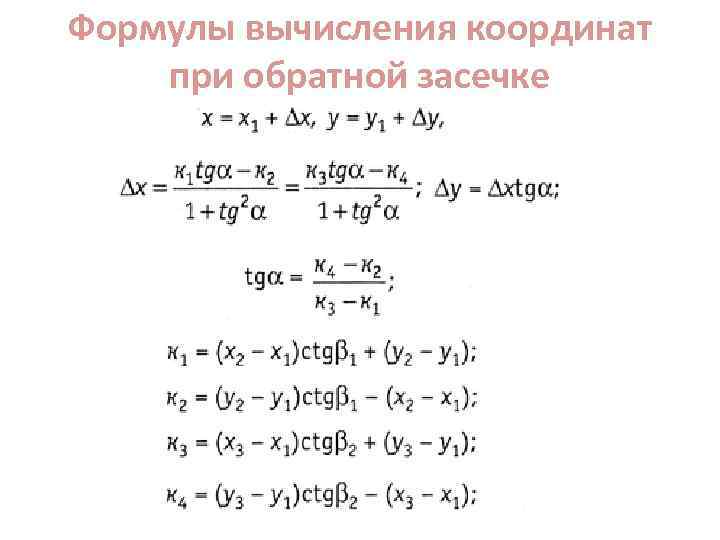

Формулы вычисления координат при обратной засечке

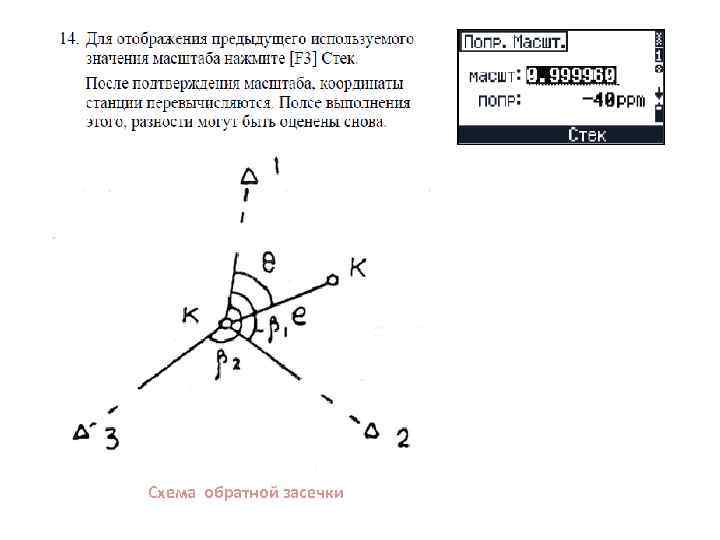

Схема обратной засечки
