Проводные линии связи

l В вычислительных сетях проводные линии связи могут быть медными и, или волоконно-оптическими линиями связи (ВОЛС). Особенности ВОЛС будут представлены в конце главы. Здесь рассмотрим характеристики медных соединений, к которым относятся коаксиальные кабели и пары проводов.

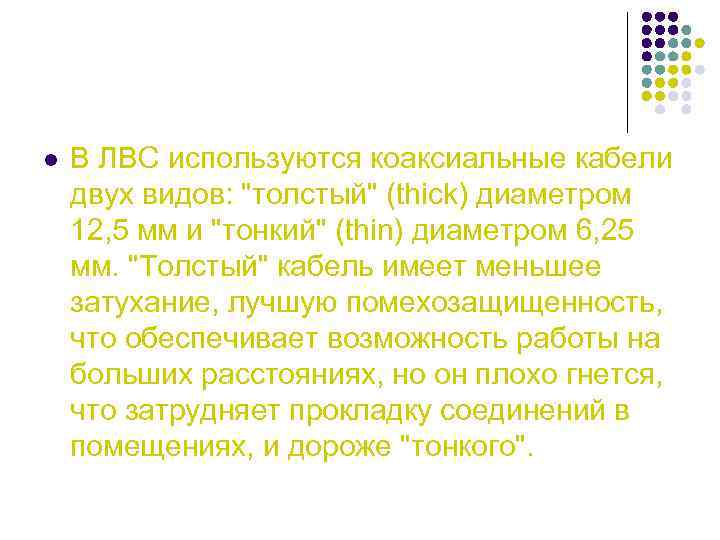

l В ЛВС используются коаксиальные кабели двух видов: "толстый" (thick) диаметром 12, 5 мм и "тонкий" (thin) диаметром 6, 25 мм. "Толстый" кабель имеет меньшее затухание, лучшую помехозащищенность, что обеспечивает возможность работы на больших расстояниях, но он плохо гнется, что затрудняет прокладку соединений в помещениях, и дороже "тонкого".

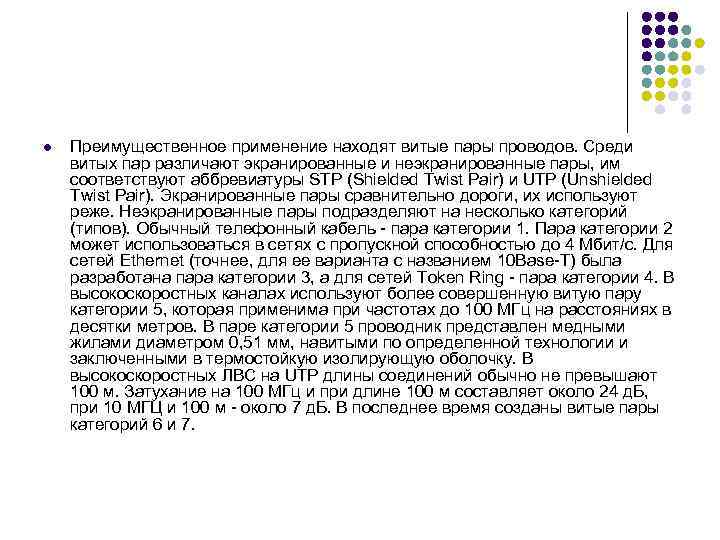

l Преимущественное применение находят витые пары проводов. Среди витых пар различают экранированные и неэкранированные пары, им соответствуют аббревиатуры STP (Shielded Twist Pair) и UTP (Unshielded Twist Pair). Экранированные пары сравнительно дороги, их используют реже. Неэкранированные пары подразделяют на несколько категорий (типов). Обычный телефонный кабель - пара категории 1. Пара категории 2 может использоваться в сетях с пропускной способностью до 4 Мбит/с. Для сетей Ethernet (точнее, для ее варианта с названием 10 Base-T) была разработана пара категории 3, а для сетей Token Ring - пара категории 4. В высокоскоростных каналах используют более совершенную витую пару категории 5, которая применима при частотах до 100 МГц на расстояниях в десятки метров. В паре категории 5 проводник представлен медными жилами диаметром 0, 51 мм, навитыми по определенной технологии и заключенными в термостойкую изолирующую оболочку. В высокоскоростных ЛВС на UTP длины соединений обычно не превышают 100 м. Затухание на 100 МГц и при длине 100 м составляет около 24 д. Б, при 10 МГЦ и 100 м - около 7 д. Б. В последнее время созданы витые пары категорий 6 и 7.

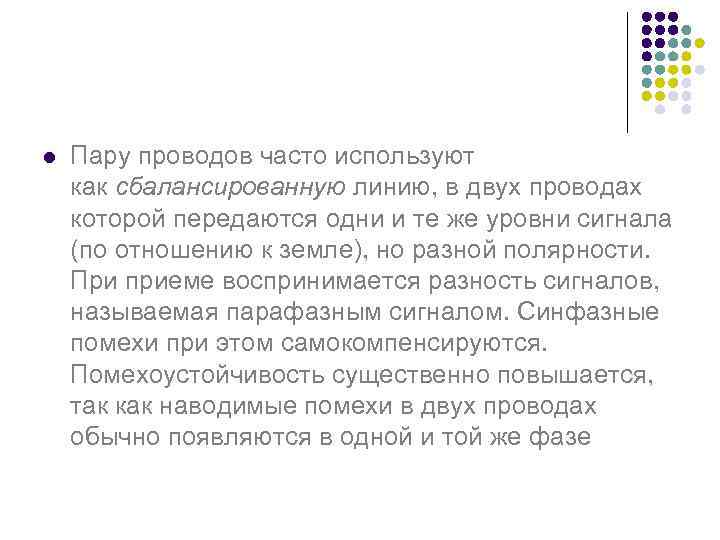

l Пару проводов часто используют как сбалансированную линию, в двух проводах которой передаются одни и те же уровни сигнала (по отношению к земле), но разной полярности. При приеме воспринимается разность сигналов, называемая парафазным сигналом. Синфазные помехи при этом самокомпенсируются. Помехоустойчивость существенно повышается, так как наводимые помехи в двух проводах обычно появляются в одной и той же фазе
