Проводники Проводник — тело, в котором имеются свободные носители заряда, то есть заряженные частицы, которые могут свободно перемещаться внутри этого тела. Проводниками также называют части электрическая цепь — соединительные провода и шины.
Материалы высокой проводимости Серебро - один из наиболее дефицитных металлов, достаточно широко применяемый в электротехнике и электронике для высокочастотных кабелей, защиты медных проводников от окисления, для электродов некоторых типов керамических и слюдяных конденсаторов в электрических контактах. Медь - наиболее широко применяется в качестве проводникового материала: в производстве обмоточных и монтажных проводов и кабелей. Бронзы-сплавы меди с оловом (оловянные), алюминием (алюминиевые), бериллием (бериллиевые) и др. легирующими элементами. По электропроводности уступают меди, но превосходят ее по механической прочности, упругости, сопротивлению к истиранию и коррозионной стойкости Алюминий - в 3, 3 раза легче меди, имеет сравнительно большую проводимость и стойкость к атмосферной коррозии за счет защитной пленки оксида Al 2 O 3.

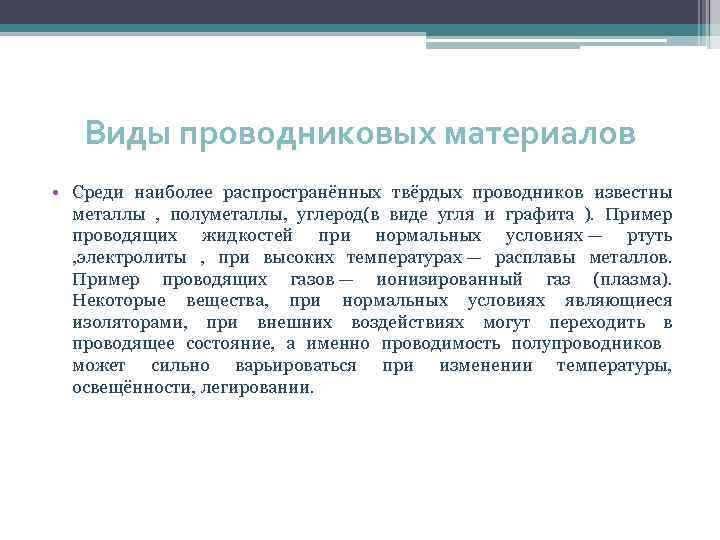

Виды проводниковых материалов • Среди наиболее распространённых твёрдых проводников известны металлы , полуметаллы, углерод(в виде угля и графита ). Пример проводящих жидкостей при нормальных условиях — ртуть , электролиты , при высоких температурах — расплавы металлов. Пример проводящих газов — ионизированный газ (плазма). Некоторые вещества, при нормальных условиях являющиеся изоляторами, при внешних воздействиях могут переходить в проводящее состояние, а именно проводимость полупроводников может сильно варьироваться при изменении температуры, освещённости, легировании.

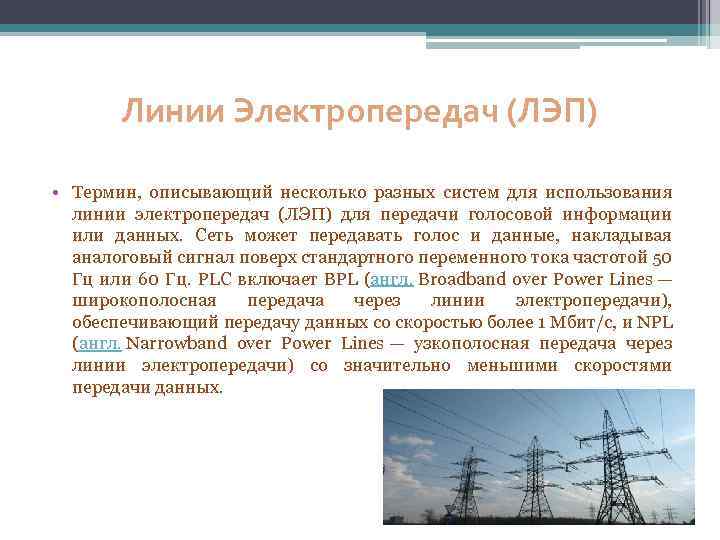

Линии Электропередач (ЛЭП) • Термин, описывающий несколько разных систем для использования линии электропередач (ЛЭП) для передачи голосовой информации или данных. Сеть может передавать голос и данные, накладывая аналоговый сигнал поверх стандартного переменного тока частотой 50 Гц или 60 Гц. PLC включает BPL (англ. Broadband over Power Lines — широкополосная передача через линии электропередачи), обеспечивающий передачу данных со скоростью более 1 Мбит/с, и NPL (англ. Narrowband over Power Lines — узкополосная передача через линии электропередачи) со значительно меньшими скоростями передачи данных.
Резистивные материалы-это проводниковые материалы, сопротивление которых нужно повышать, чтобы изготовить сопротивления-резисторы. Значения(номиналы) необходимых резисторов изменяются в пределах от долей ома до десятков Мегаом, то-есть на семь порядков. Поэтому в качестве резистивных используются разные проводниковые материалы. 1. Манганин 2. Нихром 3. Коннстантант

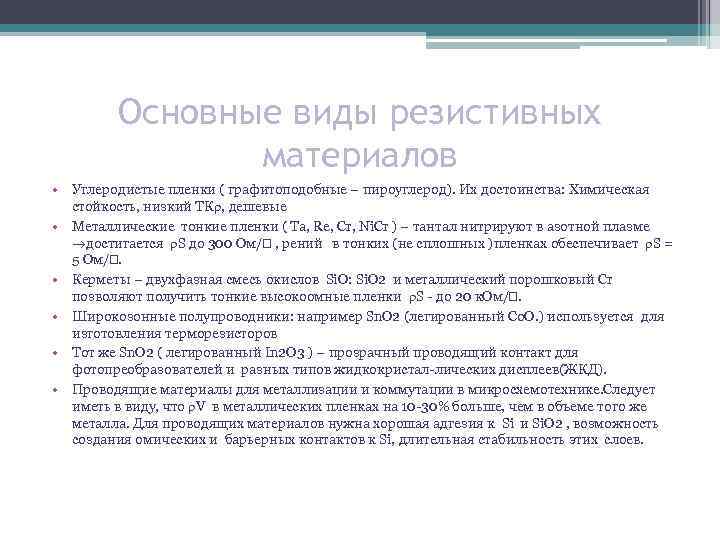

Основные виды резистивных материалов • Углеродистые пленки ( графитоподобные – пироуглерод). Их достоинства: Химическая стойкость, низкий ТК , дешевые • Металлические тонкие пленки ( Ta, Re, Cr, Ni. Cr ) – тантал нитрируют в азотной плазме достигается S до 300 Ом/ , рений в тонких (не сплошных )пленках обеспечивает S = 5 Ом/. • Керметы – двухфазная смесь окислов Si. O: Si. O 2 и металлический порошковый Cr позволяют получить тонкие высокоомные пленки S - до 20 к. Ом/. • Широкозонные полупроводники: например Sn. O 2 (легированный Со. О. ) используется для изготовления терморезисторов • Тот же Sn. O 2 ( легированный In 2 O 3 ) – прозрачный проводящий контакт для фотопреобразователей и разных типов жидкокристал-лических дисплеев(ЖКД). • Проводящие материалы для металлизации и коммутации в микросхемотехнике. Следует иметь в виду, что V в металлических пленках на 10 -30% больше, чем в объеме того же металла. Для проводящих материалов нужна хорошая адгезия к Si и Si. O 2 , возможность создания омических и барьерных контактов к Si, длительная стабильность этих слоев.
Контактные материалы • В энергетическом машиностроении широко применяют контактные материалы, из которых изготавливают размыкающие и скользящие контакты реле, пускателей, предохранителей, выпрямителей. К таким материалам предъявляют исключительно высокие требования: высокая прочность, жесткость при повышенных температурах, сопротивление истиранию и окислению, минимальная склонность к схватыванию и свариванию. • Виды контактов • 1) Разрывной • 2)
