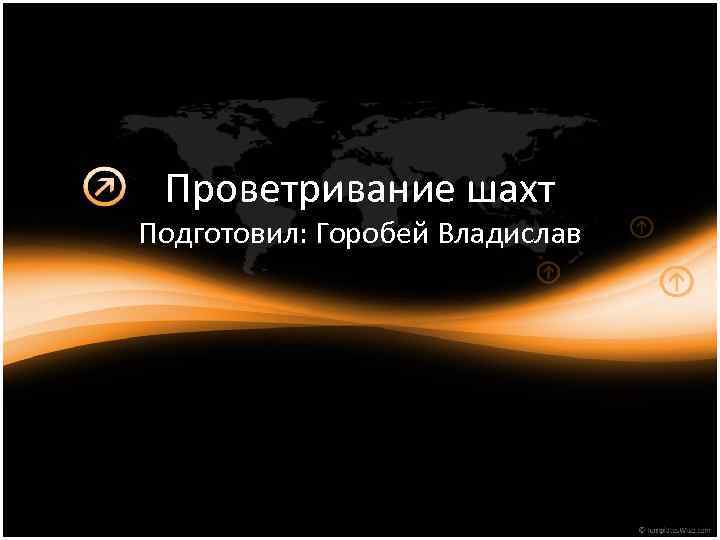

Проветривание шахт Подготовил: Горобей Владислав

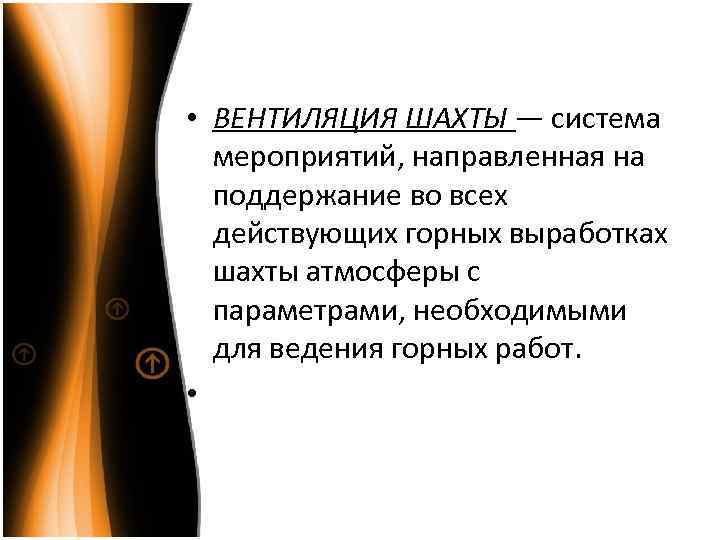

• ВЕНТИЛЯЦИЯ ШАХТЫ — система мероприятий, направленная на поддержание во всех действующих горных выработках шахты атмосферы с параметрами, необходимыми для ведения горных работ. •
• Первоначально вентиляция шахты осуществлялась за счёт естественной тяги, впоследствии также за счёт подогрева исходящей струи.
• Развитие горных работ и особенно появление в шахтах метана (первые сведения в 16 в. ) потребовали интенсификации вентиляции шахты, что стало возможным с изобретением в 1832 в России шахтного вентилятора.

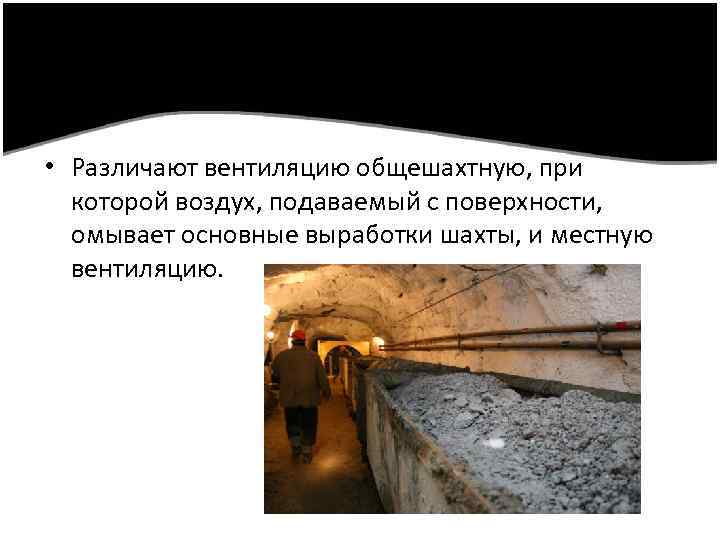

• Различают вентиляцию общешахтную, при которой воздух, подаваемый с поверхности, омывает основные выработки шахты, и местную вентиляцию.

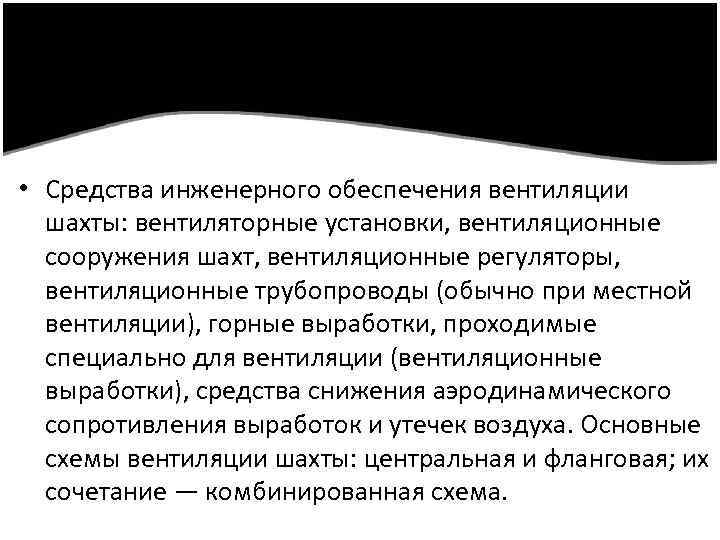

• Средства инженерного обеспечения вентиляции шахты: вентиляторные установки, вентиляционные сооружения шахт, вентиляционные регуляторы, вентиляционные трубопроводы (обычно при местной вентиляции), горные выработки, проходимые специально для вентиляции (вентиляционные выработки), средства снижения аэродинамического сопротивления выработок и утечек воздуха. Основные схемы вентиляции шахты: центральная и фланговая; их сочетание — комбинированная схема.

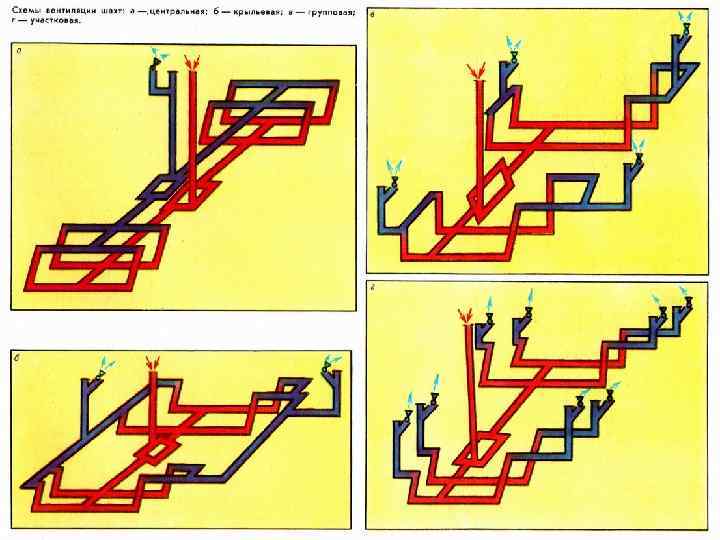

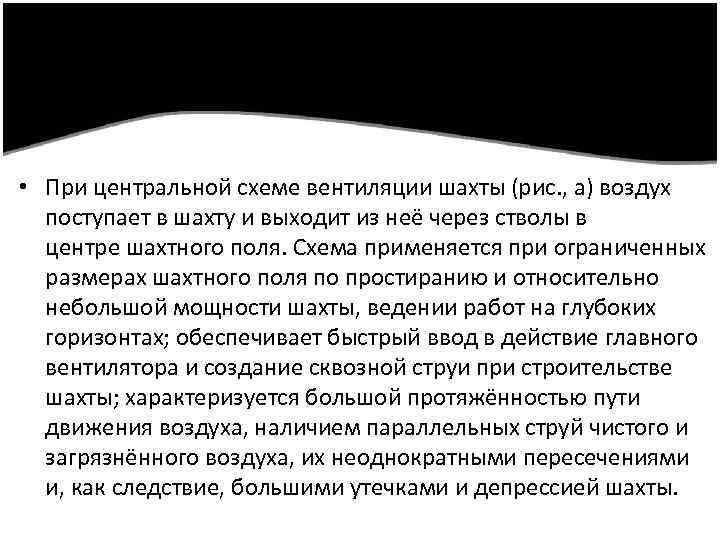

• При центральной схеме вентиляции шахты (рис. , а) воздух поступает в шахту и выходит из неё через стволы в центре шахтного поля. Схема применяется при ограниченных размерах шахтного поля по простиранию и относительно небольшой мощности шахты, ведении работ на глубоких горизонтах; обеспечивает быстрый ввод в действие главного вентилятора и создание сквозной струи при строительстве шахты; характеризуется большой протяжённостью пути движения воздуха, наличием параллельных струй чистого и загрязнённого воздуха, их неоднократными пересечениями и, как следствие, большими утечками и депрессией шахты.
• Разновидность центральной схемы — схема с центрально-отнесённым расположением вентиляционного ствола. При фланговой схеме вентиляции шахты воздух поступает в шахту через ствол в центре шахтного поля, выходит через стволы (шурфы), расположенные на флангах. Схема применяется на неглубоких шахтах, когда невозможно или нецелесообразно поддерживать единый вентиляционный горизонт; практически исключает встречное движение поступающей и исходящей струй; длина пути движения воздуха, утечки и депрессия шахты меньше, чем при центральной схеме. Однако по схеме требуется не менее трёх вентиляционных стволов и обычно не менее двух вентиляторных установок; в период подготовки шахтного поля вентиляция шахты затруднена

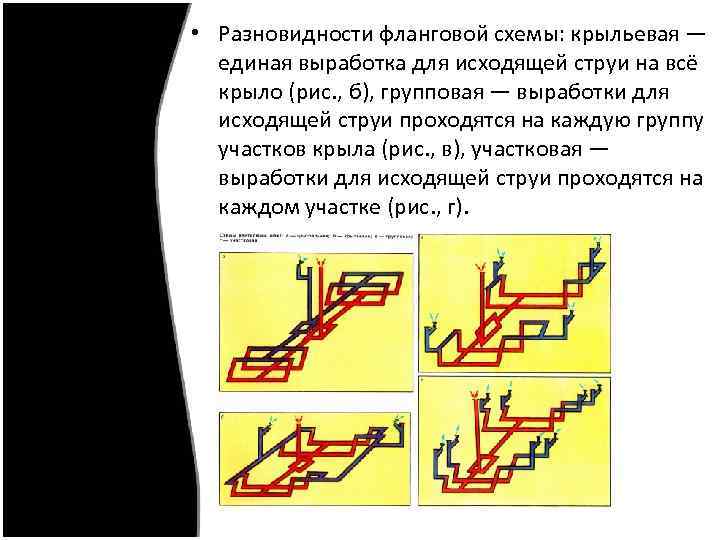

• Разновидности фланговой схемы: крыльевая — единая выработка для исходящей струи на всё крыло (рис. , б), групповая — выработки для исходящей струи проходятся на каждую группу участков крыла (рис. , в), участковая — выработки для исходящей струи проходятся на каждом участке (рис. , г).
• При небольших и средних размерах шахтных полей, небольшой мощности и газообильности шахты применяют единые схемы вентиляции шахты. На крупных шахтах с высокой газообильностью, при объединении нескольких шахт и разработке одной шахтой нескольких удалённых друг от друга залежей используют секционные схемы вентиляции шахты, при которых шахтное поле делится на обособленно вентилируемые секции. Способы вентиляции шахты: всасывающий, нагнетательный, комбинированный (нагнетательно-всасывающий).
• Схемы вентиляции тупиковых шахт: • а — нагнетатальная; б — всасывающая

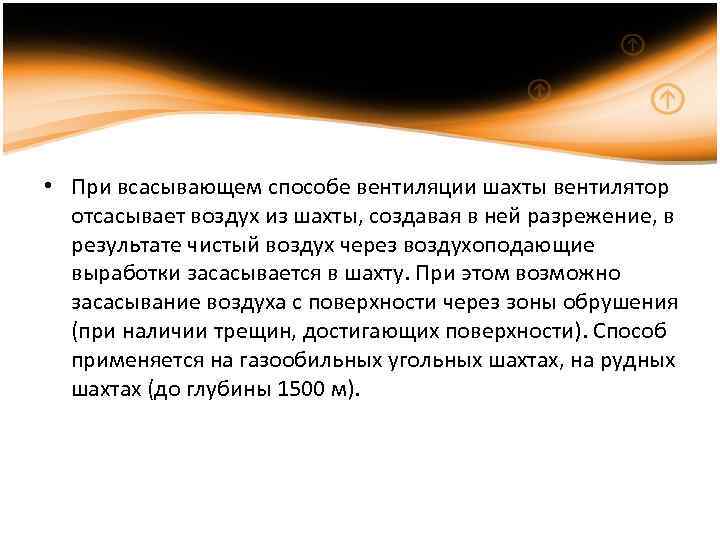

• При всасывающем способе вентиляции шахты вентилятор отсасывает воздух из шахты, создавая в ней разрежение, в результате чистый воздух через воздухоподающие выработки засасывается в шахту. При этом возможно засасывание воздуха с поверхности через зоны обрушения (при наличии трещин, достигающих поверхности). Способ применяется на газообильных угольных шахтах, на рудных шахтах (до глубины 1500 м).

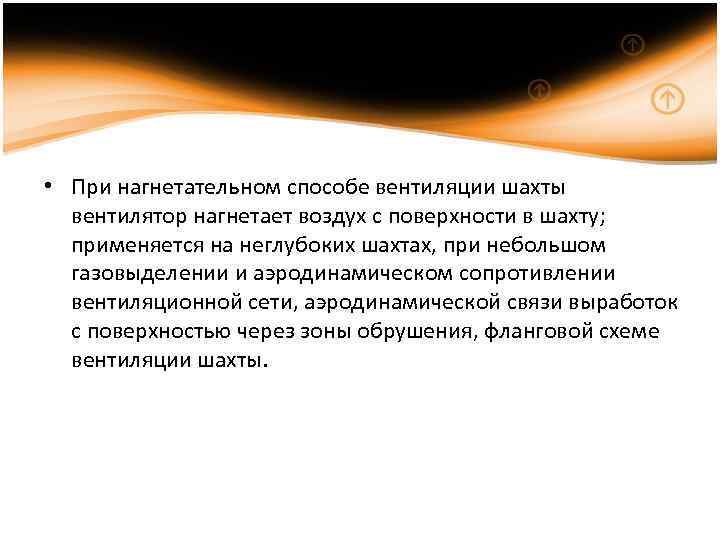

• При нагнетательном способе вентиляции шахты вентилятор нагнетает воздух с поверхности в шахту; применяется на неглубоких шахтах, при небольшом газовыделении и аэродинамическом сопротивлении вентиляционной сети, аэродинамической связи выработок с поверхностью через зоны обрушения, фланговой схеме вентиляции шахты.

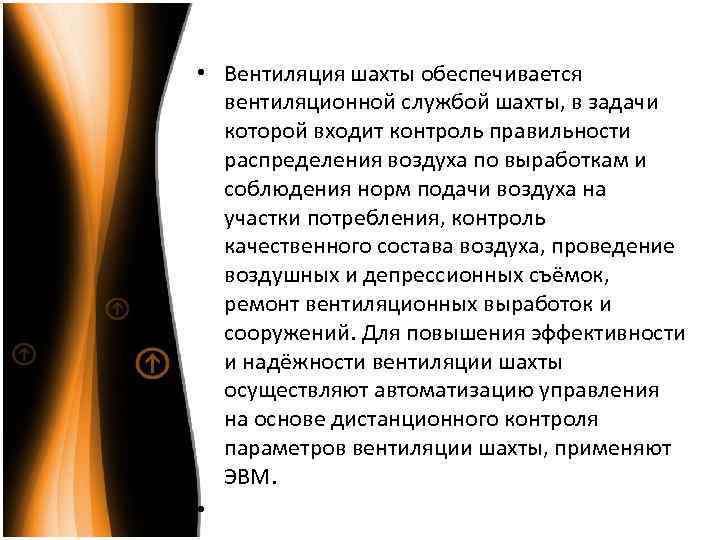

• Вентиляция шахты обеспечивается вентиляционной службой шахты, в задачи которой входит контроль правильности распределения воздуха по выработкам и соблюдения норм подачи воздуха на участки потребления, контроль качественного состава воздуха, проведение воздушных и депрессионных съёмок, ремонт вентиляционных выработок и сооружений. Для повышения эффективности и надёжности вентиляции шахты осуществляют автоматизацию управления на основе дистанционного контроля параметров вентиляции шахты, применяют ЭВМ. •
